Producttype	Draadloze grasmaaier
Merk	Maxxmee
Model	04313
Snijdiameter	20 cm
Gewicht	1,2 kg
Nominale spanning	12 V CC
Batterijtype	Li-Ion geïntegreerd
Batterijcapaciteit	1200 mAh
Vermogen	28 W
Nominaal toerental	8000 t/min
Lader	Ingang 100-240 V ~ 50-60 Hz, uitgang 12,6 V / 500 mA
Geluidsvermogensniveau	80 dB(A)
Trillingen (handgreep)	1,475 m/s²
Snijelementen	Kabelbinders (tot 8 mm) of snijdraad
Telescopische steel	In lengte verstelbaar
Randgeleider	Inbegrepen voor randmaaien
Bloemenbeschermingsbeugel	Uitklapbaar
Onderhoud	Reinigen met droge of vochtige doek; geen smering nodig
Onderdelen	Kabelbinders ref. 44313180100, snijdraad ref. 44313180200
Gebruik	Huishoudelijk, voor kleine grasoppervlakken en randen
Garantie	Sluit normaal gebruik en verkeerd gebruik uit

Veelgestelde vragen - 04313 Maxxmee

Hoe monteer ik de Maxxmee 04313 grasmaaier?

Bevestig de randgeleider en de beschermkap onder het snijlichaam met behulp van de twee schroeven en het meegeleverde gereedschap. Klik de telescopische steel vast tot een hoorbare klik. Voor demontage drukt u op de ontgrendelknop.

Hoe laad ik de batterij van het apparaat op?

Verwijder de silicone afdekking van de laadaansluiting. Sluit eerst de stekker van de lader aan op de aansluiting, daarna de lader op een stopcontact. Het rode lampje geeft aan dat er wordt opgeladen, het groene lampje geeft aan dat de batterij volledig is opgeladen. Koppel eerst de lader los van het stopcontact, daarna van het apparaat.

Welke soorten snijelementen kan ik gebruiken?

U kunt kabelbinders (tot 8 mm breed) of een snijdraad gebruiken. Beide worden bevestigd door de schroef los te draaien, het element in de uitsparing te plaatsen en de schroef weer vast te draaien.

Hoe stel ik de lengte van de telescopische steel in?

Draai de bevestiging met de klok mee om te ontgrendelen, stel de steel in op de gewenste lengte, draai de bevestiging vervolgens tegen de klok in om te vergrendelen.

Wat zijn de belangrijke veiligheidsvoorschriften?

Draag altijd een veiligheidsbril en gehoorbescherming. Houd mensen en dieren op afstand. Gebruik het apparaat nooit zonder beschermkap. Wacht tot de snijelementen volledig tot stilstand zijn gekomen voordat u ze aanraakt.

Wat te doen als het apparaat niet start?

Controleer of de batterij is opgeladen. Als deze leeg is, laad hem dan op. Zorg ervoor dat de veiligheidsschakelaar en de aan/uit-knop correct worden bediend. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe onderhoud ik de grasmaaier?

Reinig het apparaat met een droge of vochtige doek. Borstel of stofzuig de ventilatiesleuven. Geen smering nodig. Vervang versleten snijelementen. Controleer regelmatig de schroeven.

Hoe bewaar ik het apparaat?

Bewaar het apparaat en zijn accessoires buiten het bereik van kinderen, op een droge, schone plaats, beschermd tegen weersinvloeden en temperatuurschommelingen.

Waar kan ik reserveonderdelen vinden?

De reservekabelbinders hebben referentie 44313180100 en de snijdraden referentie 44313180200. Ze zijn verkrijgbaar op de website www.dspro.de/kundenservice.

Wat is de aanbevolen maaitechniek?

Voor het maaien van oppervlakken houdt u het snijlichaam parallel aan de grond en loopt u in een gestaag tempo met opeenvolgende banen. Voor randen gebruikt u de randgeleider tegen de stoeprand of muur en duwt u het apparaat naar voren.

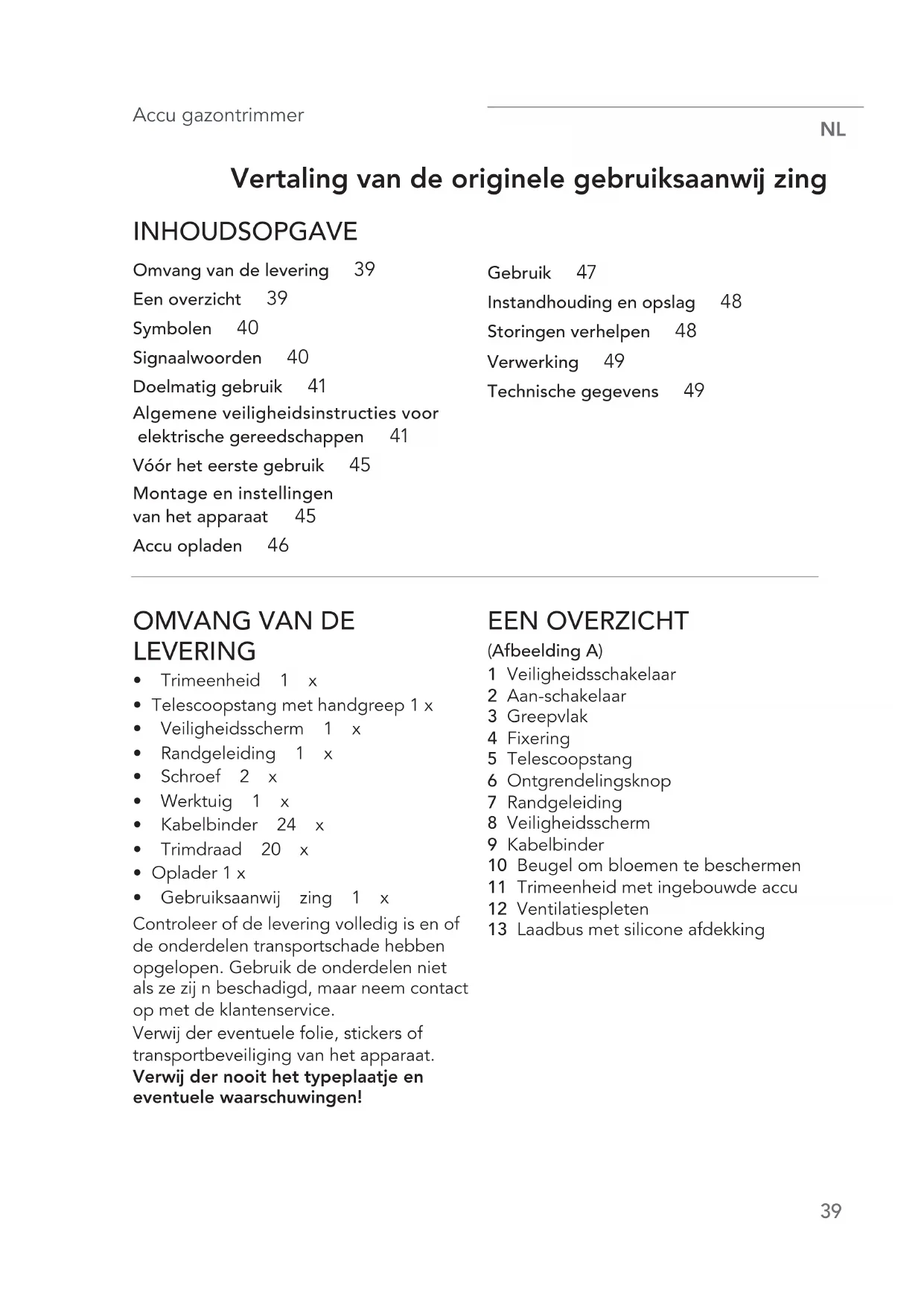

GEBRUIKSAANWIJZING 04313 Maxxmee

Vertaling van de originele gebruiksaanwij zing

INHOUDSOPGAVE

Omvang van de levering 39

Een overzicht 39

Symbolen 40

Signaalwoorden 40

Algemene veiligheidsinstrumenties voor elektrische gereedschappen 41

Voor het eerste gebruik 45

Montage en instillingen

van het apparatus 45

Accu opladen 46

Gebruik 47

Instandhouding en opslag 48

Storingenverhelpen 48

Verwerking 49

• Trimeenheid 1 x
• Telescoopstang met handgreep 1 x
  Veiligheidssschem 1 x
  Randgeleiding 1 x
• Schroef 2 x
  Werktuig 1 x
  Kabelbinder 24 x
• Trimdraad 20 x
• Oplader 1 x
• Gebruiksaanwij zing 1 x

Controleer of de levering volledig is en of de onderdelen transportschade hebben opgelopen. Gebruik de onderdelen Niet als ze zich n beschadigd, maar neem contact op met de klantenservice.

Verwij der eventuele folie, stickers of transportbeveiliging van het apparaat.

Verwij der nooit het typeplaatje en eventuele waarschuwingen!

EEN OVERZICT

(Afbeelding A)

1 Veiligheidsschakelaar
2 Aan-schakelaar
3 Greepvlak
4 Fixering
5 Telescoopstang
6 Ontgrendelingsknop
7 Randgeleiding
8 Veiligheidsschem
9 Kabelbinder
10 Beugel om bloemen te beschermen
11 Trimeenheid met ingebouwde accu
12 Ventilatiespleten
13 Laadbus met silicone afdekking

Besteklant,

wij danken je dat je hebt gekozen voor de aankoop van de MAXXMEE accu gazontrimmer. Het apparaat werkt zowel met in de handel verkrijgbare kabelbinders als met trimdraden, en voor de verranging is geen lastig gereedschapoodzakelijk k.Dankzij de verstelbare telescoopgreep kan het apparaat worden aangepast aan de individuele grootte, en met de ingebouwde accu werk je zonder storende kabel.

Mocht je vragen hebben over het apparaat en over onderdelen / toebehoren, neem dan contact op met de klantenservice via once website: www.dspro.de/kundenservice

Wij wensen je veel plezier met je MAXXMEE accu gazontrimmer.

Informatie over de gebruiksaanwij zing

Lees vór het eerste gebruik van het apparaat deze gebruiksaanwij zing zorgvuldig door, en bewaar deze voor latere vragen en andere gebruikers. Deze is een bestand-deel van het apparaat. Fabrikant en importeur aanvaarden geen aansprakelijk kheid wanner de informatie in deze gebruiksaanwij zing Niet in acht worden genomen.

SYMBOLEN

Gevaarsymbolen: deze symbolen waarschuwen voor verwondingsgevaren. Lees de bij horende veiligheidsinstructies aandachtig door en neem.Deze in acht.

Draag een veiligheidsbril en gehoorbescherming!

Stel het apparaat Niet bloot aan regen of eenatie resp. zeer vochtige omgeving.

Voorzichtig: verwondingsgevaar door in het rond vliegende vuildeeltjes!

Houd omstandersuitdebuurt van de werkplek.Houdeenveiligheidsafstandaan totomstanders.

Polariteit van de voedingsplug (oplader)

Raak het draaiende snij element Niet aan. Wacht op volledige stilstand.

Zorg ervoor dat nicht-betrokkenen nicht worden geraakt en gewond raken door weggegoide deeltjes.

Gebruik het apparaat alleen binnenshuis!

Aanvullende informatatie

Lees de gebruiksaanwij zing voor gebruik!

Symbool voor gelij kspanning

SIGNALWOORDEN

GEVAAR waarschuwt voor

ernstig letsel en levensgevaar

WAARSCHUWING waarschuwt voor

mogelijk k ernstig letseI en levensgevaar

VOORZICHTIG waarschuwt voor

licht tot matig letsel

LET OP waarschuwt voor

materielle schade

DOELMATIG GEBRUIK

Het apparaat is uitsluitend geschikt voor het trimmen vankleine, droge gazonvlakken en randenaarvan. Het apparaat is Niet geschikt voor het trimmen van struiken, heggen e.d.
Het apparaat is bedoeld voor privé gebruik, Niet voor commerciele doel-einden.
- Gebruik het apparaat uitsluitend zoals beschreiben in de gebruiksaanwij zing. Elk ander gebruik geldt als ondoelmatig.
Alle gebreken als gevolg van ondeskundige behandeling, beschadiging of reparatiepogingen zich nuitgesloten van de garantie. Dit geldt ook voor de normale slij tage.

ALGEMENE VEILIGHEIDSINSTRUCTIES VOOREL ELEKTRISCHE GEREEDSCHAPPEN

Dit hoofdstuk beschrijft de in de norm DIN EN 62841-1 voor elektrische, motorisch aangedreven en met de hand geleide gereedschappen geformuleerde, algemene verilgheidsinstructies. De onder "2) Elektrische verilgheidsinstructies" vermelde aanwij zingen ter vermij ding van een elektrische schok zich n voor op een accu werkende tuingereedschappen Niet van toepassing.

Waarschuwing: neem alle
veiligheidsinstructies, aan
wij zingen, afbeeldingen en
technische gegevens die zij n
aangebracht op dit elek
trisch gereedschap in acht.
Nalatigheid bij het naleven

van de volgende veiligheidsin-Structies en aanwij zingen kan een elektrische schok, branden/of ernstige verwondingen tot gevolg hebben.

Bewaar alle veiligheids-instructies en aanwij zingen voor de toekomst.

Het in de veiligheidsinstructies gehanteerde begrip "elektrisch gereedschap" heeft betrekking op aan het net aangeslotene elektrische gereedschappen (met netsnoer) en op een accuwerkende elektrische gereedschappen (zonder netsnoer).

1) Veiligkeit op de werkplek

Houd de werkomgeving schoon en goed verlicht. Wanorde of onverlichte werkplekken können ongevallenveroorzaken.
■ Werk met het elektrisch gereedschap Niet in een explosieve omgeving, waarin brandbare vloeistoffen, gassen of stof aanwezig zich n. Elektrische gereedschappen genereren vonken, die het stof of de dampen+kennen ontsteken.
Houd kinderen en andere personen tij dens het gebruik van het elektrisch gereedschap uit de buurt. Bij afl eiding kun je de controle over het elektrisch gereedschap verliezen.

• De netstekker van het elektrisch gereedschap moet in de contactdoos passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers samen met randgeaarde elektrisch gereedschappen. Onveranderde netstekkers en passende contactdozen verlagen het risico van een elektrische schok.

Vermij d lichaamscontact met geaarde oppervlakken zoals buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico van een elektrische schok, als deze objec- ten zich n geoard.
Houd elektrische gereedschappenuit de buurt van regen of natheid. Het binnendringen van water in het elektrisch gereedschap verhoegt het risico van een elektrische schok.
- Gebruik het netsnoer Niet ondoelmatig om het elektrisch gereed-schap te dragen, op te hangen of om de stekker uit de contactdooste trekken. Houd het netsnoer uit de buurt van把它, olie, scherpe randen of zich bewegende delen. Beschadigde of verwarde netsnoerenverhogen het risico van een elektrische schok.
Wanneer met een elektrisch gereed-schap in de openlucht worden gewerkt, gebruik dan alleen verlangkabels die ook geschikt zich n voor buiten. De inzet van een geschikte verlangkabel voor gebruik buiten verlaagt het risico van een elektrische schok.
Wanner de inzet van het elektrisch gereedschap in een vochtige omgeving Niet valt te vermij den, gebruik dan een aardlekschakelaar. De inzet van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) Veiligkeit van Personen

Wees opmerkzaam, let op wat er gebeurt, en ga met overleg aan het werk met een elektrisch gereedschap. Gebruik geen elektrisch gereedschap bij vermoeidheid of onder de invloed van drugs, alcohol of medicamenten. Een moment van onachtzaamheid bij het gebruik van het elektrisch gereedschap kan ernstige verwondingenveroorzaken.

Draag een persoonlij ke beschemende uitrusting en.altij d een veiligheidsbril. Het dragen van een persoonlij ke beschemende uitrusting, zoals een stofmasker, slipvrij e werksochoenen, een veiligheidshelm of gehoorbescherming, al naargelang de wij ze waarop het elektrisch gereedschap worden ingezet, verlaagt het risico van verwondingen.
Vermij de een onopzettelij ke inbedrij f-stelling. Vergewis je ervan dat het elektrisch gereedschap is uitgeschakeld,voordat het aan de stroomtoevoer en / of accu aangesloten, opgetild of gedragen worden. Wanner de vinger zich bij het dragen van het elektrisch gereedschap aan de schakelaar bevindt of als het gereedschap ingeschakeld wordt aangesloten op de stroomtoevoer, dan kan dit ongevallenveroorzaken.
Verwij der instelgereedschappen of schroefsleutels, voordat het elektrisch gereedschap wordt ingeschakeld. Een gereedschap of sleutel in een draaiend deel van het elektrisch gereedschap kan tot verwondenen leiden.
Vermij deen abnormale lichaamshouding.Zorg voor een stabiele stand, met name op hellingen,en bewaar op elk moment het evenwicht. Lopen, Niet rennen.Daardoor kan het elektrisch gereedschap in onverwachtesituatuies better worden beheerst.
Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd haren en kleding uit de buurt van zich bewegende delen. Losse kleding, siera den of Lange haren hunen door zich bewegende delen worden gegren.
Wanner er stofzuig- en -opvanginrichtingen kuren worden gemonteerd, dan moeten deze aangesloten en juist gebruikt worden. Inzet van een stofafzuging kan bevaren door stof verminderen.

Waan je Niet in een veilige situatie en sla de veiligheidsregels voor elektrische gereedschappen Niet in de wind, ook al ben je vertrouwd met de veelzij dige inzet waarvan. Achteloos handelen kan binnen luttele seconden tot ernstige verwondingen leiden.

4) Hantering en behandeling van het elektrisch gereedschap

Overbelast het elektrisch gereedschap Niet. Gebruik uitsluitend het voor de uit te voeren activiteit bedoelde elektrisch gereedschap. Met het passende elektrisch gereedschap kan better en veiliger worden gewerkt binnen het aangegeven vermogensbereik.
Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Een elektrisch gereedschap dat Niet meer in- en uitgeschakeld kan worden, is gevaarlijk k en moet worden gerepareerd.
Trek de netstekker uit de contactdoos en / of verwij der een uitneembare accu, voordat er instellingen aan het apparaat uitgevoerd of inzetgereedschappen gewisseld worden, of als het elektrisch gereedschap worden weggelegd. Deze voorzorgsmaatregelverhinder het onopzettelij ke startenvan het elektrisch gereedschap.
Bewaar ongebruikte elektrische gereedschappen buiten het bereik van kinderen. Laat geen Personen het elektrisch gereedschap gebruiken die hiermee Niet vertrouwd zich n, of die deze aanwij zingen nicht hebben gelezen. Elektrische gereedschappen zich n gevaarlijk k als ze worden gebruikt door onervaren Personen.
- Verzorg elektrische gereedschappen en inzetstukken zorgvuldig. Controleer of beweeglijk ke delen foultooos functioneren en Niet vastgeklemd raken, of delen gebroken of zo beschadigd zich n, dat de werkking van het elektrisch

gereedschap nadelig worden beinvloed.
Laat beschadigde delen repareren voor de inzet van het elektrisch gereedschap. Tal van ongevallen zichn het gevolg van slecht onderhoden elektrische gereedschappen.

Houd snij gereedschappen scherp en schoon. Zorgvuldig verzorgde snij gereedschappen met scherpe snij kanten raken minder snug vastgeklemd en kuren gemakkelij ker worden geleid.
- Gebruik het elektrisch gereedschap, inzetgereedschappen enz. conform deze aanwij zingen. Houd waar bij rekening met de werkvoorwaarden en de uit te voeren handelingen. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassen gen kan tot gevaarlijk ke situatuies leiden.

5) Service

Laat het elektrisch gereedschap alleen repareren door gekwalifi ceerd vakpersoneel, en alleen met originele onderdelen. Daardoor wordt gegarandeerd dat de verilgheid van het elektrisch gereedschap blij ft behouden.

6) Voor het apparaat specifi ekeveiligheidsinstructies

Draag bij het werk met het apparaat.altijd eenveiligheidsbril en een gehoorbescherming!

Houd omstandersuit debuurt. De machine mag nooit worden ingezet, wanner er personen, met name kinderen, of huisdieren in de buurt zij n.

Rond de werkplek kan door weggeslingerde voorwerpen het gevaar van ongevallen ontstaan; waarom moet men erop letten voldoende afstand te houden tot Personen, deren en voorwerpen (voertuigen, vensterruiten enz.).

NL

Draag bij het werk met het apparaat altij d stevig schoeisel en een lange broek. Wij raden bovendien aan om ook stevige werkhandschoenen enevt. een fijnstofmasker te dragen.
Zet het apparaat uitsluitend in met reserve snij elementen van de fabrikant. Gebruik nooit snij elementen van metaal!
Grijp Niet in de roterende snij elementen. Wacht aktij d af tot de snij elementen volledig tot stilstand zich n gekomen. Verwij der blokkeringen of vreme de voorwerpen alleen bijuitgeschakeld apparaat.

• Gevaar door harde geluiden! Bij het werk en in de buurt van het ingeschakelde apparaat worden een persoonlijk ke geluidsbescherming aanbevolen, bij v. gehoorkappen of een andere bescherming. Beperk indien möglich k de belastingsduur. Als je ondanks gehoorbescherming toch enig onbehagen waardeemt, staak het werk dan onmiddelijk k en controllerer de goede zitting en werking waarvan. Controller of deze een adequate bescherming biedt voor het geluidsniveau, dat het gebruike apparaat genereert.
  Transporteer het apparaat uitsluitend bij stilstaande snij messen.

Gevaard door trillingen!

Bij de inzet van het apparaat worden de gebruiker blootgesteld aan trillingen, die tot het verlies van de tastzin, een gevoel van doofheid, jeu en een verminding van de grij pkracht van de hand hunnen leiden. Langdurige belasting kan chronische klachtenveroorzaken. Beperk zoveel möglichk de blootstelling aan trillingen en draag daartegen beschermende handsoenen.

De in de "Technische gegevens" vermelde trillingskrachten beperken de gebruiksduur. Pas de gebruiksduur van het apparaat en de freiuentie en lenghte van de pauzes aan aan de individuele fysieme gesteldheid, om de belasting door trilling zo laag möglichk te houden.
OPGELET: De daadwerkelijk ke trillingssterkte kan bij de inzet van dit apparaat afwij ken van de vermelde waarden. Dit kan de volgende oorzaken hebben:

ondoelmatig gebruik,
verkeerde bediening,
onvoldoende onderhoud.

Volg om de geziven door trillingen te verminderen de volgende instructies:

Bedien het apparaat indien mogelijk k Niet bij koude omgevingstemperaturen.
Houd het lichaam, en met name de handen, warm bij koude omgevingstemperaturen.
Las voldoende pauzes in en beweeg dan handen en vingers resp. maar deze los, om de doorbloeding te bevorderen.

Indien tij dens het gebruik van het apparaat een onaangenaam gevoel opttreedt of als de huidskleur aan de handen verandert, staak dan meteen het werk met het apparaat!

7) Algemene veiligheidsinstructies

Houd verpakkingsmaterial buiten het bereik van kinderen en dieren. Er bestaat verstikkingsgevaar.
Dit apparatus is nicht bedoeld om te worden gebrukt door personen (inclusief kinderen) met beperkte sensorieche of mentale vaardigheden, of bij gebrek aan ervaring en / of kennis. Neem nationale resp. regionale en

lokale voorschriften, dieevt. richtlij nen inzake de leeftijd voor dit soort apparaten geven, in acht.

• Kinderen moeten onder toezicht staan, om te verzekeren dat ze Niet met het apparaat spelen.
• Gebruik het apparaat alleen als het correct is gemonteerd! Controleer voír elk gebruik of de snij elementen correct en vast aan de trimeenheid zich n aangebracht!
  Steek niets in de ventilationspleten van het apparaat en let erop dat deze nicht verstopt raken.
  In de volgende gevallen要去 het apparaat worden uitgeschakeld:

als het zonder toezicht is;
o voor het verwij deren van blokkeringen, vreeinde voorwerpen e. d.;
o voor controle van het apparaat op intactheid, en voor reinigings- en onderhoudswerkzaamheden;
o vór het aanbrengen resp. eraf nemen van toebehoren;
o bij bedrij fsstoringen of contact met vreemde voorwerpen en waarop volgende controle van het apparaat;
o bij overmatig sterke trillingen van het apparaat.

Beschem het apparaat gegen warmtebronnen, open vuur, temperaturen onder nul, lang aanhoudend vocht, natheid en schokken.
- Controller het apparaat in het belang van je eigengeigheid voor elke inbedrij fstelling op beschadigingen. Gebruik het Niet als het apparaat of toebehoren schade vertonen.
- De fouloze werkung van het apparaat is alleen dan gegardeerd, als origineel toebehoren van de fabrikant worden gebrukt.

• Monteer het apparaat (zie hoofdstuk "Montage en instellenen van het apparaat" - "Montage").
• Breng de snij elementen aan (zie hoofdstuk "Montage en instellenen van het apparaat" - "Snij elementen aanbrengen / eraf nemen").
• Laad de accu op (zie hoofdstuk "Accu opladen").

MONTAGE EN INSTELLINGEN VAN HET APPARAAT

Montage

1. Zet de randgeleiding (7) met de waar binnen gewelfde zich de beneden op de trimeenheid (11) en druk deze aan. Let er.daar bij op dat de rol van de randgeleiding links maar voor wij st.
2. Zet het verilgheidsschem (8) met de waar buiten gewelfde zich de beneden aan de randgeleiding en druk deze aan. Let er.daar bij op dat het verilgheidsschemaarbenedenisuitgericht.
3. Schroef met de beiden schroeven en het meegeleverde gereedschap het veiligheidsschem en de randgemeiding aan de trimeenheid.
4. Zet de telescoopstang (5) in de adapter aan de trimeenheid. Deze要去 horen voelbaar vastklikken.

Ga om te demonteren te werk in omgekeerde volgorde. Opgelet: druk om de telescoopstang eraf te nemen op de ontgrendelingsknop (6) en trek de stang gelij ktij diguit de trimeenheid.

Snij elementen aanbrengen / eraf nemen

Het apparaat kan zowel met kabelbinders als met een trimdraad als snij element worden ingezet. Deze worden als volgt aangebracht:

1. Leg de trimeenheid (11) zo neer, dat de onderkant maar boven wij st.
2. Houd het draaibare eindhoven van de trimeenheid vast met een hand en draai gelij ktij dig de vastzetschroef te-gen de klok in los en neem.Deze eraf.
   3a. Leid twee kabelbinders in de uitsparing van de schroefdraad (A) en fi xeer deze met de vastzetschroef (B) (afbeelding B1 + B2) OF
   3b. Leid eén kabelbinder in de uitsparing van de schroefdraad (A) en fi xeer deze met de vastzetschroef (B) (afbeelding C1 + C2). Let er.daar bij op dat de marketing op de trimdraad is gespositioneerd in de schroefdraad.

Ga om de draad eraf te nemen te werk in omgekeerde volgorde.

Telescoopstang instellen (afbeelding D + E)

De telescoopstang (5) kan in de lenghte worden gevarieerd, zodat deze individu-eel kan worden ingesteld op de lichaams-grootte.

1. Draai de fixering (4) met de klok mee open (richting symbol).
2. Trek de telescoopstanguit tot op degewenste lengte.
3. Draai de fi xering gegen de klok in vast (richting symbol).

ACCU OPLADEN

Opgelet!

Sluit de oplader alleen aan op een contactdoos die is geinstalleerd volgens de voorschriften en die overeenstemt met de technische gegevens. De contactdoos要去 na het aanslui- ten goed toegankelijk k lij n, zodat de verbinding met het stroomnet snel kan worden verbroken.
- Gebruik alleen correct werkende verlengsnoeren, waarvan de technische gegevens overeenstemmen met die van de oplader.
Trek in het geval van een foutijdens het opladen of voor een onweersbui de oplader uit de contactdoos.
Laad de accu alleen op met de meegeleverde oplader (WJGY091260500WZ). Laad met de meegeleverde oplader geen andere apparaten op.

Laad om de maximale laadcapaciteit te bereiken voor de eerste ingebruikname de accu zeker volledig op.

Als de accu tij dens het gebruik volledig leeg raakt, dan moet hij voor de volgende inzet waar helemaal worden opgeladen.

Wij raden aan om de telescoopstang (5) voor het laden van de trimeenheid (11) eraf te nemen, om te verhinderen dat het apparaat onopzettelij k worden ingeschakeld.

1. Trek de silicone afdekking van de laadbus (13) af.
2. Steek eerst de plug van de oplader in de laadbus en sluit dan de oplader aan op een contactdoos. Het controlelampje aan de oplader brandt hij dens het laadproces rood.

Als het contrôlelampje groen brandt, dan is de accu volledig geladen.

1. Isoleer erst de oplader van het stroomnet en daarna de voedingsplug van de trimeenheid (11).

GEBRUIK

Opgelet!

Wees tij dens de inzet van het apparaat algijd opmerkzaam. Werk alleen bij goede zich- en Lichtverhoudingen.
- Gebruik het apparaat Niet bij slechte weersomstandigheden, met name Niet bij dreigende kans op bliksem.

• Controller het werkterrein.altijd -maak het vrij van rondslingerende voorwerpen en grove verruilingen, die door het apparaat opgeslingerd of daarin gezangen+kennenraken.

Na het uitschakelen van het apparaat roteren de snij elementen nog eenaar seconden verder. Wacht tot deze volledig tot stilstand zich n gekomen.
Zet het apparaat pasuit, als de snij elementen volledig tot stilstand zich n gekomen.
Schakel het apparaat aktij d uit voordat je het werkterrein verlaat, bij v. bij het oversteken van wegen e. d.
Gebruik het apparaat nooit zonder of met beschadigd veiligheidsschem.
Geleid het apparaat.altij d met twee handen.Houd de handgreep en het greepvlak altij d droog, schoon en vetvrij, opdat het apparaat tij dens de inzet altij d veilig en stevig vast kan worden gezchoolen.
Schakel het apparaat bij dreigend ge-vaar resp. in geval van nood meteenuit en neem de trimeenheid van de telescoopstang af.
Neem voor het trimmen van gazons geldende nationale resp. gemeenteijkevoorschriften in acht.

1. Maak je vertrouwd met alle eigenschappen en functies van het apparaat.
2. Doe geschikte kleding aan en draag een beschermende uitrusting, en controllerer of het werkterrein vrij is van storende voorwerpen.
3. Stel het apparaat in op de individuèle behoeften en al naargelang de te verrachten activiteit (zie hoofdstuk "Montage en instellenen van het apparaat").
4. Neem een stabiele houding aan en houd het apparaat zo, dat de opening van het veiligheidsschem (8).altij d van het lichaam is afgewend.
5. Schakel het apparaat in door de veiligheidsschakelaar (1) waar voor te schuiven en gelij ktij dig de Aan-schakelaar (2) in te drukken en ingedrukt te houden. De snij elementen beginnen te roteren. De veiligheidsschaklaar kan nu worden losgelaten.
6. Leid de trimeenheid (11) met gelij k-matige snelheid met de geschikte werktechniek (zie volgende hoofd-stukken) over het gazon. Let er waar bij op dat de snij elementen Niet te dicht in de buurt komen van stenen e.d.
7. Zodra de Aan-schakelaar wee wordt losgelaten, schakelt het apparaat zichuit en de veiligheidsschakelaar keert terug in uitgangspositie.

Werktechniek - Gazonvlakken trimmen

• Richt de trimeenheid (11) paralleluit aan de grond. De hoek van de trimeenheid tot de grond mag 20^ nichtoverschrijden (afbeelding F).
  Leid het apparaat op de gewenste hoogte boogvormig van de ene kant waar de andere over het gazon. Trim bij hoog gras dit stuk voor stuk op de gewenste lengte (afbeelding G).

NL

• Ga een stap verder en herhaal de handeling.
• Klap indien nodig de beugel om bloemen te beschermen (10)uit (afbeelding H).

Werktechniek - Aan de stoeprand trimmen

• Richt de trimeenheid (11) paralleluit aan de grond. De hoek van de trimeenheid tot de grond mag 20^ nicht overschrijden (afbeelding F).
• Houd de randgeleiding (7) aan de stoeprand, de muur e. d.
  Schuif het apparaat voorwaarts langs de stoeprand e. d (afbeelding I).

Alle beweeglijk ke delen zich n onderhoudsvrij.
Gebruik geen vetoplossende middelen.
- Gebruik geen bij tende of schurende reinigingsmiddelen! Deze können de oppervlakken beschadigen.

Algemene controlle

• Controller regelmatig of alle schroeven goed vastzitten, aangezien deze door de trilling mettertijd los+kennen komen.
• Controller het apparaat en al het toebehoren regelmatig op beschadigingen. Gebruik het apparaat bij schade Niet.
• Controller regelmatig de toestand en goede bevestiging van de snij elementen.

Reiniging

Houd het apparaat.altijdschoon.Doornvul en stof verslij ten de delen snelleren kan de levensduur van het apparaatworden verkort.

• Reinig het apparaat met een zachte borstel of een vochtige doek.
• Reinig de ventilatiespleten met een borstel, een stofzuiger of met schone, droge perslucht - indien beschikbaar.

Smering

Het smeren van beweeglijk ke delen van het apparaat is Nietoodzakelijk k.

Onderhoud

• Beschadigde of versleten snij elementen要去en worden verrangen. Reserve kabelbinders of trimdraden zich n verkrijgbaar op www.dspro.de/kundenservice (onderdeelnummer kabelbinder 44313180100 en trimdraad 44313180200).

Opslag

Berg het apparaat en toebehoren op op een droge, schone, gegen weers- en temperatuurinvloeden beschermde plaats, en ontoegankelijk k voor kinderen en dieren.

STORINGEN VERHELPEN

Gebruikers van dit apparaat mogen alleen onderhouds- en verzorgingsmaatregelenuitvoeren die in deze gebruiksaanwij zing zij n beschreiben. Andere reparations mogen alleen worden uitgevoerd door de specialzaak.

De accu worden nicht opgeladen.

• Controller de zitting van de delen en corrigeer deze eventuel.

Probeer een andere contactdoos.
Er is geen netspanning beschikkaar.
- Controller de elektrische verdeler (zekeringkast).

De zekering in de zekeringkast is gesprongen.

Er zich n te veel apparaten aangesloten opdezelfde stroomkring.

Verminder het aantal apparaten in de stroomkring.

Het apparaat loopt bij het inschakelen Niet aan.

De accu is te zwak.
Laad de accu op.

Het gras wordt nicht zuiver afgesneden.

De snij elementen zich n versleten.

▶ Kabelbinder resp. trimdraad ver-vangen.

VERWERKING

Verwerk het verpakkingsmaterial milieuvriendelijk k en breng dit maar een recyclepunt.

Dit apparaat valender de Europese richtlij 2012/19/EU voor afgedankte elektrische en elektronische apparatuur (Waste Electrical and Electronic Equipment - WEEE). Dit apparaat met ingebouwde accu mag Niet bij het normale huisafval worden gedaan, maar moet milieuvriendelijk k worden verwerkt door een van overheidswege erkend afvalwerkingsbedrij f.

TECHNISCHE GEGEVENS

Artikelnummer: 04313

ID gebruiksaanwij zing: Z 04313 M DS V1 0620 dk

Apparaat

Modelnummer:GT100

Ontwerptoerental: 8000 t/min

Nominale spanning: 12 V DC (li-ion accu; 1200 mAh)

Vermogen: 28 W

Snij diameter: ca. 20 cm

Gewicht: ca. 1,2 kg

Breedte kabelbinder: tot 8 mm

Oplader

Gefabricceerd voor DS Produkte GmbH

HRB 8937 HL

Am Heisterbusch 1, D-19258 Gallin

Duitsland

Modelnummer: WJG-Y091260500WZ

lngang: 100 - 240V 50 - 60Hz

Uitgang: 12,6 V DC, 500 mA

Beschermklasse: II

efficicntietijdenshetbedrijf: 80,75%

Efficientie bij geringe last (10%): 68,1%

Krachtontneming bij nullast: 0,0616 W

Geluids- en trilwaarden

Geluidsdrukniveauu L_BA 60 dB(A) Trilling handgreep: 1,475~m / s

Geluidsdrukniveauu LwA: 80 dB(A) Onzekerheidsfactor K: K = 1,5m / s

Onzekerheidsfactor K: 2,63 dB(A)

* Opgelet:

• De vermelde waarden zich n emissiewaarden, en stellen.daarom nicht tegelijk k ook veilige waarden op de werkplek voor. Hoewel er een correlative bestaat:tussen emissie- en immissieniveaus, kan waaruit nicht betrouwbaar worden afgeleid of extra voorzorgsmaatregelen vereist zich n of Niet. Tot de factoren die van invloed zich n op het werkelijk ke op de werkplek voorhanden immissieniveau, behorende aard van de werkomgeving, andere geluidsbronnen, bij v. het,aantal machines en andere werkprocessen dieplaatsvinden in de onmiddeelij ke nabij heid. De toegelaten waarden op de werkplek hunnen eveneens van land tot land variieren. Deze informatie要去 jeECHter in staat stellen om een betere inschatting te makes van gevaar en risico.

• De vermelde totale trillingswaarde en geluidsemissiewaarden zich n gemeten volgens een genormeerd testprocedé, en+kunnen worden gehanteerd om een elektrisch gereedschap te vergelijk ken met een ander. De emissiewaarden+kunnen ook worden gehanteerd voor een voorlopige inschatting van de belasting.

• De trillings- en geluidsemissies kuren bij dens het daadwerkelijk ke gebruik van het elektrisch gereedschap afwij ken van de vermelde waarden, afhankelijk k van de manier waarop het worden ingezet, met name van het soort werkstuk dat worden bewerkt.

Opgelet: de in de technische gegevens vermelde geluids- en trillingsinformatie worden berekend volgens EN 60745 / DIN EN 62841-1 resp. vergelijk kbare internationale normen. De opgegeven waarden haben betrekking op een normale inzet van het gereedschap onder normale arbeidsvoorwaarden. Slecht onderhonden, incorrect gemonteerde en ondeskundig ingezette gereedschappen kunnen een verhoogd geluidsniveau en hogere trilwaarden vertonen. Meer informatie over de EU-trillingsrichtlijn en over geluids- en trillingsbelastingen, die ook voor doe-het-zelvers relevant kunnen zich n, vind je op de pagina's van het Europees agentschap vooreiligkeit en beschering van de gezondheid op de werkplek: www.osha.europa.eu.
