Producttype	Steelstofzuiger
Merk	LG
Model	VT2620DE
Voedingsspanning	230 V ~ 50 Hz
Zekering	10 A
Uitgangsvermogen (turbine)	350–1200 W
Maximaal vermogen	1400 W
Luchthoeveelheid	43 l/s
Onderdruk	225 mbar
Geluidsniveau	64 dB(A)
Apparaatklasse	II
Afmetingen (L x B x H)	381 x 286 x 232 mm
Gewicht zonder accessoires	4,1 kg
Capaciteit stofzak	2 L
Lengte netsnoer	5 m
Bereik	8,5 m
Automatische snoeroproller	Ja
Indicatie volle filter	Groen (normaal) / Rood (vol)
Zuigkrachtregelaar	Vermogensschuif
Luchtstroomregeling	Ja, op het handvat
Meegeleverde accessoires	Vloermondstuk, kierenzuiger, metalen buis, stofslang
Motorfilter	Vervangen na 10 zakwisselingen
Uitlaatluchtfilter	Vervangen na 10 zakwisselingen
Garantie	24 maanden (geldende voorwaarden)

Veelgestelde vragen - VT2620DE LG

Waarom start de stofzuiger niet?

Controleer eerst de stroomvoorziening: controleer de zekeringen, het snoer en het stopcontact. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe vervang ik de stofzak?

Open het deksel door de slang naar boven te trekken. Trek de hendel naar voren om de volle zak te verwijderen. Plaats een nieuwe zak LG TB-42 of Swirl Y 201 met de pijl naar beneden. Zorg dat deze goed vastzit.

Wat te doen als de zuigkracht afneemt?

Mogelijke oorzaken: volle zak (vervang deze), verstopt filter of slang (reinig deze), luchtstroomregeling open (sluit deze), of zuigkrachtregelaar niet op maximum.

Hoe reinig ik de filters?

Het zakfilter wordt vervangen, niet gereinigd. Het motorfilter en het uitlaatluchtfilter moeten na 10 zakwisselingen worden vervangen. Gebruik een vochtige doek om het compartiment te reinigen.

Wat betekent de rode indicator op de stofzuiger?

De indicatie volle filter wordt rood wanneer de zak vol is en vervangen moet worden. Groen betekent dat de zak in orde is.

De stofzuiger valt tijdens gebruik uit, wat te doen?

Dit kan worden veroorzaakt door een verstopping (zak, filter, slang) die oververhitting veroorzaakt. Schakel het apparaat uit, laat het afkoelen, controleer en reinig de onderdelen. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe rol ik het netsnoer op?

Trek de stekker uit het stopcontact en druk op de knop voor automatisch oprollen (markering 2). Het snoer wordt automatisch ingetrokken. Trek niet voorbij de rode markering.

Welke accessoires zijn beschikbaar?

De stofzuiger wordt geleverd met een vloermondstuk (tapijt/harde vloeren), een kierenzuiger (hoeken/kieren), een metalen buis en een stofslang. De kierenzuiger kan aan de achterkant van het apparaat worden opgeborgen.

Kan ik vloeistoffen opzuigen met deze stofzuiger?

Nee, de stofzuiger is alleen ontworpen voor droog stof. Zuig nooit vloeistoffen op, dit beschadigt het apparaat.

Hoe stel ik de zuigkracht in?

Gebruik de zuigkrachtregelaar (schuif) op het lichaam van de stofzuiger of de luchtstroomregeling op het handvat. Voor maximaal vermogen sluit u de luchtstroomregeling en plaatst u de schuif op de hoogste stand.

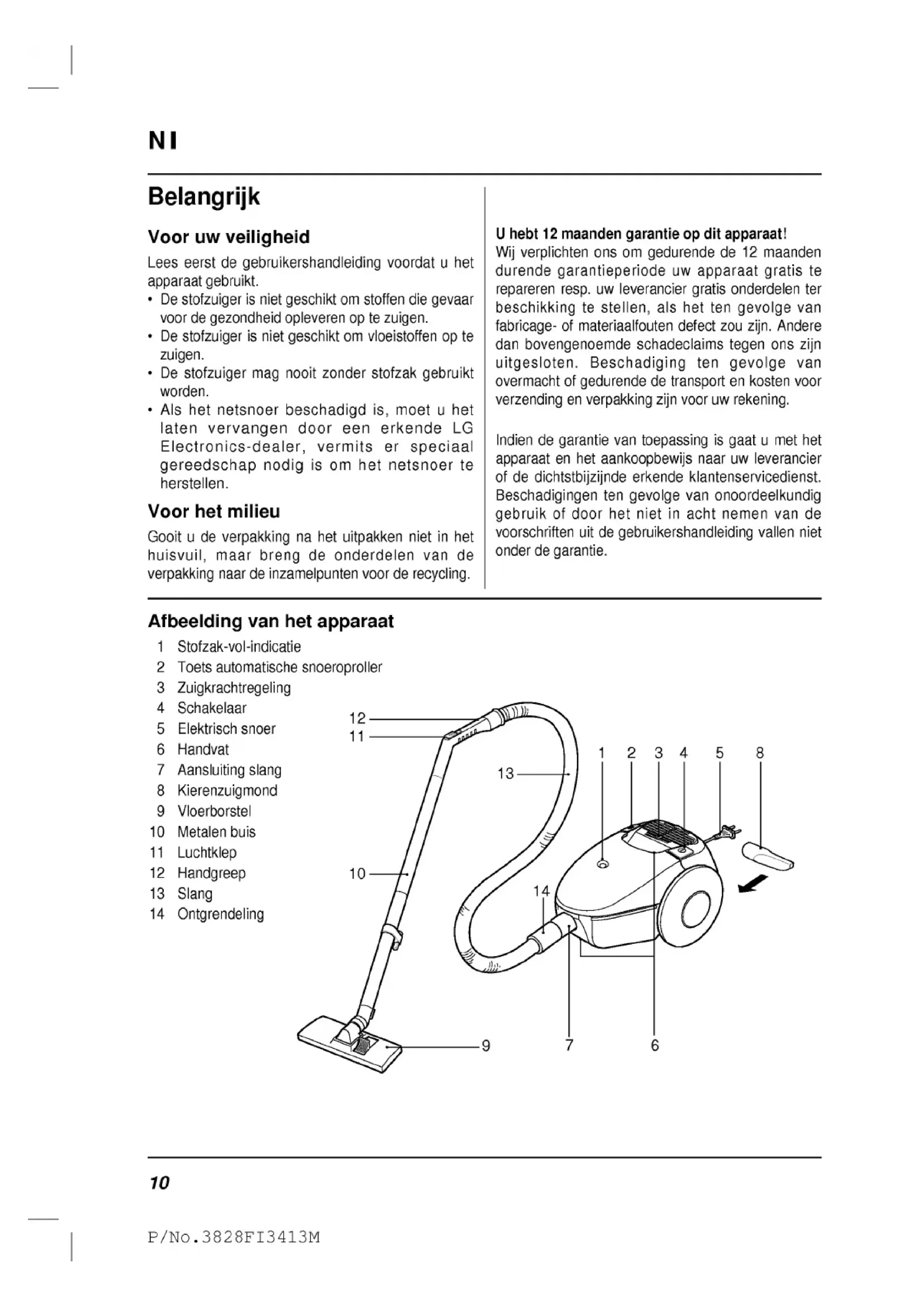

GEBRUIKSAANWIJZING VT2620DE LG

Lees eerst de gebruikershandleiding voordat u het apparaat gebruikt.

• De stofzuiger is niet geschikt om stoffen die gevaar voor de gezondheid opleveren op te zuigen.
• De stofzuiger is niet geschikt om vloeistoffen op te zuigen.
• De stofzuiger mag nooit zonder stofzak gebruikt worden.
• Als het netsnoer beschadigd is, moet u het laten vervangen door een erkende LG Electronics-dealer, vermits er speciaal gereedschap nodig is om het netsnoer te herstellen.

Voor het milieu

Gooit u de verpakking na het uitpakken niet in het huisvuil, maar breng de onderdelen van de verpakking naar de inzamelpunten voor de recycling.

U hebt 12 maanden garantie op dit apparaat!

Wij verplichten ons om gedurende de 12 maanden durende garantieperiode uw apparaat gratis te repareren resp. uw leverancier gratis onderdelen ter beschikking te stellen, als het ten gevolge van fabricage- of materiaalfouten defect zou zijn. Andere dan bovengenoemde schadeclaims tegen ons zijn uitgesloten. Beschadiging ten gevolge van overmacht of gedurende de transport en kosten voor verzending en verpakking zijn voor uw rekening.

Indien de garantie van toepassing is gaat u met het apparaat en het aankoopbewijs naar uw leverancier of de dichtstbijzijnde erkende klantenservicedienst. Beschadigingen ten gevolge van onoordeelkundig gebruik of door het niet in acht nemen van de voorschriften uit de gebruikershandleiding vallen niet onder de garantie.

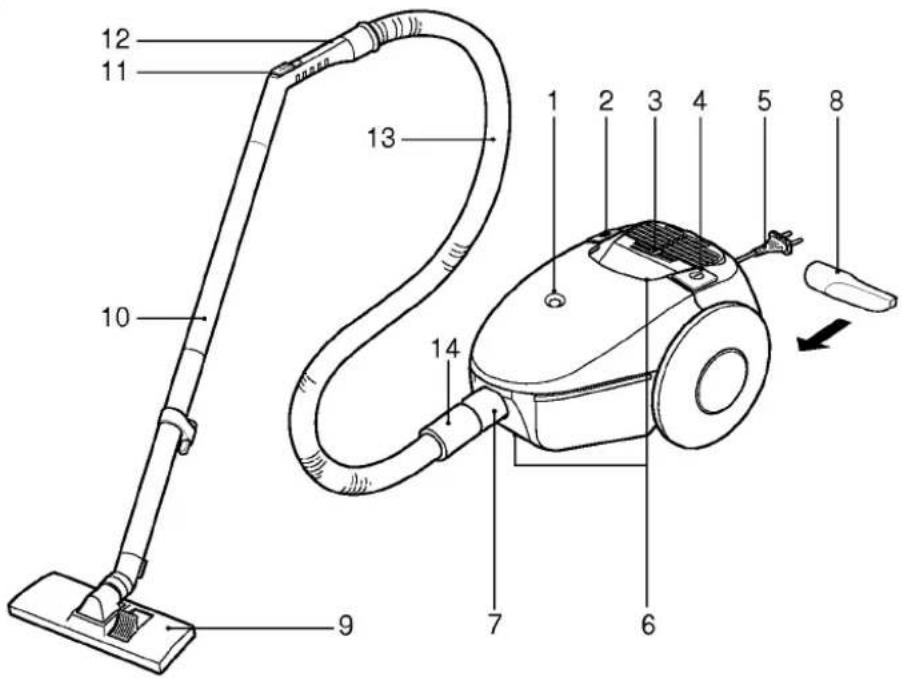

Afbeelding van het apparaat

1 Stofzak-vol-indicatie
2 Toets automatische snoeroproller
3 Zuigkrachtregeling
4 Schakelaar
5 Elektrisch snoer
6 Handvat
7 Aansluiting slang
8 Kierenzuigmond
9 Vloerborstel
10 Metalen buis
11 Luchtklep
12 Handgreep
13 Slang
14 Ontgrendeling

1. Het apparaat in gebruik nemen

1.1 Het apparaat aan het stroomnet aansluiten

• Het snoer (5) bevindt zich in de automatische snoeroproller.
• Trek het snoer niet verder dan tot de rode streep naar buiten.
• Steek de stekker in het stopcontact.

1.2 Hulpstukken aanbrengen

• Bevestig de slang (13) in de daarvoor bestemde houder (7). Let er op dat de verbinding goed aansluit.
• Bevestig de metalen buis (10) op de handgreep van de slang (12).
• U kunt kiezen of u het vloermondstuk (9) de kierzuigmond (8) of de meubelborstel op de buis of op de handgreep bevestigt, afhankelijk van het uit te voeren karweitje.
• De kierzuigmond is achter in de stofzuiger geïntegreerd en kan makkelijk verwijderd worden.

1.3 Het apparaat voor het eerst gebruiken

• Schakel het apparaat met de aan/uittoets (4) aan.
• Let er op dat er altijd een papierfilter in het apparaat moet zitten (zie punt 4.1).

2. Het apparaat gebruiken

2.1 De hulpstukken gebruiken

Vloerborstel (9)

Met deze vloerborstel kunt u tapijt en ook zeil, tegels enz. zuigen.

Kierzuigmond (8)

Met de kierzuigmond kunt u plinten, hoeken en kieren zuigen.

2.2 Zuigkrachtregeling (3)

- De zuigkracht kunt u traploos regelen, als u de schuifregelaar (3) op de gewenste stand zet.

2.3 Stofzak-vol-indicatie (1)

• Zolang de indicatie GROEN is, hoeft u er geen nieuwe stofzak in te doen.
• Er moet een nieuwe stofzak in het apparaat gedaan worden zodra de indicatie ROOD is (zie punt 4.1)

2.4 Luchtklep (11)

- Met de luchtklep kunt u de zuigkracht snel regelen als u de klep open zet.

Opmerking : Als u optimale zuigkracht wenst, moet de luchtklep dicht zijn.

3. Het apparaat opbergen

• Schakelt u het apparaat met de aan/uitschakelaar (4) uit.
• Trek de stekker uit het stopcontact en gebruik het voetpedaal van de automatische snoeroproller (2). Het snoer wordt dan automatisch opgerold.
• Doe de kierenzuigmond (8) in het vak aan de acherkant van de stofzuiger.

4. Reinigen en onderhoud

Voordat u het apparaat schoonmaakt, steeds eerst de stekker uit het stopcontact trekken.

• Maak het apparaat regelmatig schoon en bovendien als u het niet meer gebruikt. Veeg de ruimte voor de stofzak met een vochtige doek schoon.
• Maak ook de rubberrand van de behuizing bij de deksel schoon.

Opmerking : Leverbare stofzakken: TB-42 (van LG Electronics) of Y 201(van Swirl).

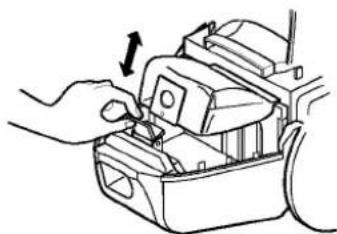

4.1 Vervangen van de stofzak

• Maak de deksel van de behuizing open door deze aan de slang aan naar boven te trekken.
• Druk de hefboom in de richting van de pijl naar voren en trek de volle stofzak naar achteren weg.

• Doe een nieuwe stofzak met de pijl naar beneden in het apparaat.
• Let er op dat het karton van de stofzak aan de onderkant door de lipjes vastgehouden wordt en aan de bovenkant in de klem moet passen. De stofzak moet dan stevig in de behuizing zitten.

Opmerking : Als er geen stofzak in het apparaat zit of als deze er verkeerd in gedaan is, gaat de deksel niet dicht.

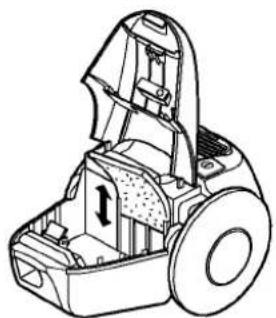

4.2 Een nieuwe stoffilter aanbrengen

• Nadat u tien keer een nieuwe stofzak aangebracht hebt, moet er in ieder geval een nieuwe stoffilter ter bescherming van de motor aangebracht worden. Als deze filter al eerder vuil is, moet deze al vroeger vervangen worden.
• Maak het deksel van de behuizing open en vervang de filter.

4.3 Wisselen van de uitblaasluchtfilter

• Nadat u tien keer een nieuwe stofzak aangebracht hebt, moet er in ieder geval een nieuwe uitblaasluchtfilter aangebracht worden. Als de filter al eerder vuil is, deze al vroeger vervangen.
• Trek de behuizing van de uitblaasopening aan de klep naar boven en verwijder de bedekking.

• Vervang de filter.
• Breng de bedekking weer op zijn plaats.

Stroomspanning	230	V
	1~50	Hz
Stroomnetbeveiliging	10	A
Vermogen:
Vermogen (zuigturbine)	350–1200	Watt
Max. Vermogen	1400	Watt
Zuiglucht	43	l/sec.
Vacuum	225	mbar
Geluidsdrukniveau (EG-richtlijn)	64	dB(A)
Beveiligingsklasse		II
Afmetingen:
Inhoud stofzak	2	l
Gewicht zonder accessoires	4,1	kg
Actieradius	8,5	m
Lengte x Breedte x Hoogte	381 x 286 x 232	mm
Snoer:	lengte	5 m

Technische wijzigingen voorbehouden

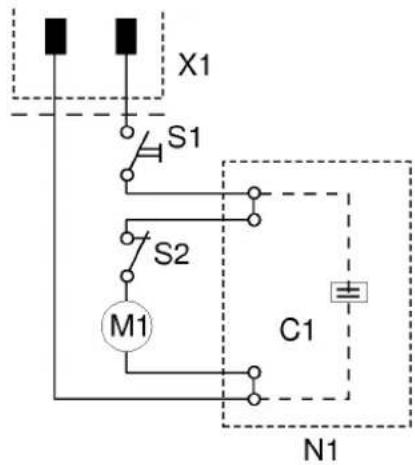

Stroomdiagram

C1 Ontstoringscondensator

M1 Zuigturbine

N1 Elektronica

S1 Turbineschakelaar

S2 Thermoschakelaar

X1 Stekker

6. Eventuele problemen

Trekt u altijd eerst de stekker uit het stopcontact, voordat er reparaties uitgevoerd worden. Elektrische onderdelen mogen alleen door de erkende klantenservice nagekeken worden.

Storing	Oorzaak	Oplossing
Motor (zuigturbine) gaat niet aan	Geen stroom	Elektrische zekering, snoer, stekker en stopcontact controleren
Stofzuiger zuigt niet (zuigturbine is wel aan)	Stofzak niet of niet juist aangebracht	Stofzak (goed) in het apparaat doen
Zuigkracht onvoldoende	Stofzak vol	Stofzak vervangen
	Filter, mondstuk, slang of buis verstopt	Nakijken, filter schoonmaken of eventueel vervangen
	Gat in de slang	Nakijken en eventueel vervangen
	Slang niet goed aan de stofzuiger bevestigd	Nakijken
	Luchtklep staat open	Luchtklep sluiten
	Zuigturbine te weinig zuigkracht	Schuifregelaar op max. zetten
Apparaat gaat vanzelf uit	Filter, mondstuk, slang of buis verstopt	Apparaat uitdoen en af laten koelen (Thermoschakelaar), daarna weer aan doen
Als de storingen niet verholpen kunnen worden, bel dan de klantenservice.

DI

Wichtige Hinweise

Zu Ihrer Sicherheit

Garantiecertificaat Voor dit apparaat verlenen wij een garantie van 24 maanden!

Gedurende deze garantieperiode van 24 maanden verplichten wij ons ertoe uw apparaat gratis te herstellen of de vervangingsstukken gratis ter beschikking te stellen bij uw vakhandelaar, indien het niet meer naar behoren functioneert door fabricage- of materiaalfouten. Andere aanspraken zijn uitgesloten. Kosten en risico's die ontstaan door overmacht of het gevolg zijn van transport, zoals verzendings- en verpakkingskosten, vallen niet onder deze garantie. Voor het overige gelden de op de keerzijde vermelde garantiebepalingen!

Toesteltype : ____

Serienr :

Naam van de koper : ____

Aankoopdatum : ____

stempel/ handtekening van de handelaar

Garantievoorwaarden voor stofzuiger

1. De garantietermijn begint met de aankoopdatum en duurt 24 maanden. Het begin van de garantie -termijn geldt als bevestigd, wanneer de koper het aankoopbewijs (kwitantie/kassabon) voorlegt samen met de door de verkoper ingevulde en ondertekende garantiekaart. Het serienummer van het product moet overeenstemmen met het ingevulde nummer op de garantiekaart!

2. Tijdens de garantieperiode verhelpen wij gratis alle gebreken, indien aangetoond kan worden dat ze veroorzaakt zijn door fabricage- of materiaalfouten.

3. De garantie is niet van toepassing voor beschadigingen die voortkomen uit ondeskundige behandeling, het niet in acht nemen van de handleiding en normale slijtage. De garantie geldt ook niet voor versleten onderdelen en licht breekbare delen (zoals bijv. kijkvensters, glim- en gloeilampen). Beschadigingen die het gevolg zijn van transport en ook de verzendings- en verpakkingskosten vallen niet onder deze garantie.

4. De beslissing over herstelling, omruiling of vervan-ging is aan ons voorbehouden.

Omgeruilde of vervangen onderdelen worden onze eigendom. Door herstelling of vervanging van onderdelen wordt de garantietermijn niet verlengd.

1. De garantie vervalt zodra herstellingen aan het het apparaat verricht worden door personen die niet voor service geautoriseerd zijn door LG Electronics en vervalt tevens zodra het apparaat ingezet wordt voor professionele doeleinden.

2. Het is noodzakelijk dat de originele verpakking bewaard wordt, om het apparaat voor herstelling zonder risico op beschadigingen te kunnen tran-sporteren.

3. Om de garantie aan te spreken moet u zich wenden tot uw handelaar of een geautoriseerd servicecenter.

4. Andere aanspraken zijn uitgesloten! Indien delen van deze bepalingen ongeldig zijn, dan gelden ze naar inhoud. De geldigheid van de andere bepa-lingen wordt hierdoor niet beïnvloed.
