VT2620DE - Staubsauger LG - Kostenlose Bedienungsanleitung

Produkttyp	Schlittenstaubsauger
Marke	LG
Modell	VT2620DE
Versorgungsspannung	230 V ~ 50 Hz
Sicherung	10 A
Ausgangsleistung (Turbine)	350–1200 W
Maximale Leistung	1400 W
Luftmenge	43 l/s
Unterdruck	225 mbar
Geräuschpegel	64 dB(A)
Schutzklasse	II
Abmessungen (L x B x H)	381 x 286 x 232 mm
Gewicht ohne Zubehör	4,1 kg
Fassungsvermögen Staubbeutel	2 L
Kabellänge	5 m
Aktionsradius	8,5 m
Automatische Kabelaufwicklung	Ja
Filterfüllanzeige	Grün (normal) / Rot (voll)
Saugleistungsregler	Leistungsschieber
Luftstromregelung	Ja, am Griff
Mitgeliefertes Zubehör	Bodendüse, Fugendüse, Metallrohr, Schlauch
Motorfilter	Nach 10 Beutelwechseln ersetzen
Abluftfilter	Nach 10 Beutelwechseln ersetzen
Garantie	24 Monate (geltende Bedingungen)

Häufig gestellte Fragen - VT2620DE LG

Warum startet der Staubsauger nicht?

Überprüfen Sie zuerst die Stromversorgung: Kontrollieren Sie die Sicherungen, das Kabel und die Steckdose. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Wie wechselt man den Staubbeutel?

Öffnen Sie die Abdeckung, indem Sie den Schlauch nach oben ziehen. Ziehen Sie den Hebel nach vorne, um den vollen Beutel zu entfernen. Setzen Sie einen neuen Beutel LG TB-42 oder Swirl Y 201 mit dem Pfeil nach unten ein. Stellen Sie sicher, dass er richtig sitzt.

Was tun, wenn die Saugleistung nachlässt?

Mehrere mögliche Ursachen: Beutel voll (ersetzen Sie ihn), Filter oder Rohr verstopft (reinigen Sie sie), Luftstromregelung geöffnet (schließen Sie sie) oder Saugleistungsregler nicht auf Maximum.

Wie reinigt man die Filter?

Der Beutelfilter wird ersetzt, nicht gereinigt. Der Motorfilter und der Abluftfilter müssen nach 10 Beutelwechseln ersetzt werden. Reinigen Sie das Fach mit einem feuchten Tuch.

Was bedeutet die rote Anzeige am Staubsauger?

Die Filterfüllanzeige wird rot, wenn der Beutel voll ist und ersetzt werden muss. Grün bedeutet, dass der Beutel in Ordnung ist.

Der Staubsauger schaltet sich während des Gebrauchs von selbst aus, was tun?

Dies kann an einer Verstopfung (Beutel, Filter, Rohr) liegen, die zu Überhitzung führt. Schalten Sie das Gerät aus, lassen Sie es abkühlen, überprüfen und reinigen Sie die Teile. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Wie wickelt man das Netzkabel auf?

Ziehen Sie den Stecker, drücken Sie dann die automatische Aufwicklungstaste (Markierung 2). Das Kabel wird automatisch in das Gerät eingezogen. Ziehen Sie nicht über die rote Markierung hinaus.

Welches Zubehör ist verfügbar?

Der Staubsauger wird mit einer Bodendüse (Teppich/Hartböden), einer Fugendüse (Ecken/Ritzen), einem Metallrohr und einem Schlauch geliefert. Die Fugendüse wird auf der Rückseite des Geräts verstaut.

Kann ich mit diesem Staubsauger Flüssigkeiten aufsaugen?

Nein, der Staubsauger ist nur zum Aufsaugen von trockenem Staub geeignet. Saugen Sie niemals Flüssigkeiten auf, da dies das Gerät beschädigen würde.

Wie stelle ich die Saugleistung ein?

Verwenden Sie den Saugleistungsregler (Schieber) am Gehäuse des Staubsaugers oder die Luftstromregelung am Griff. Für maximale Leistung schließen Sie die Luftstromregelung und stellen Sie den Schieber auf die höchste Position.

BEDIENUNGSANLEITUNG VT2620DE LG

Mit der Fugendüse können Sie Fugen, Ecken und Ritzen aussaugen.

6. Recherche des pannes

5. Technische gegevens

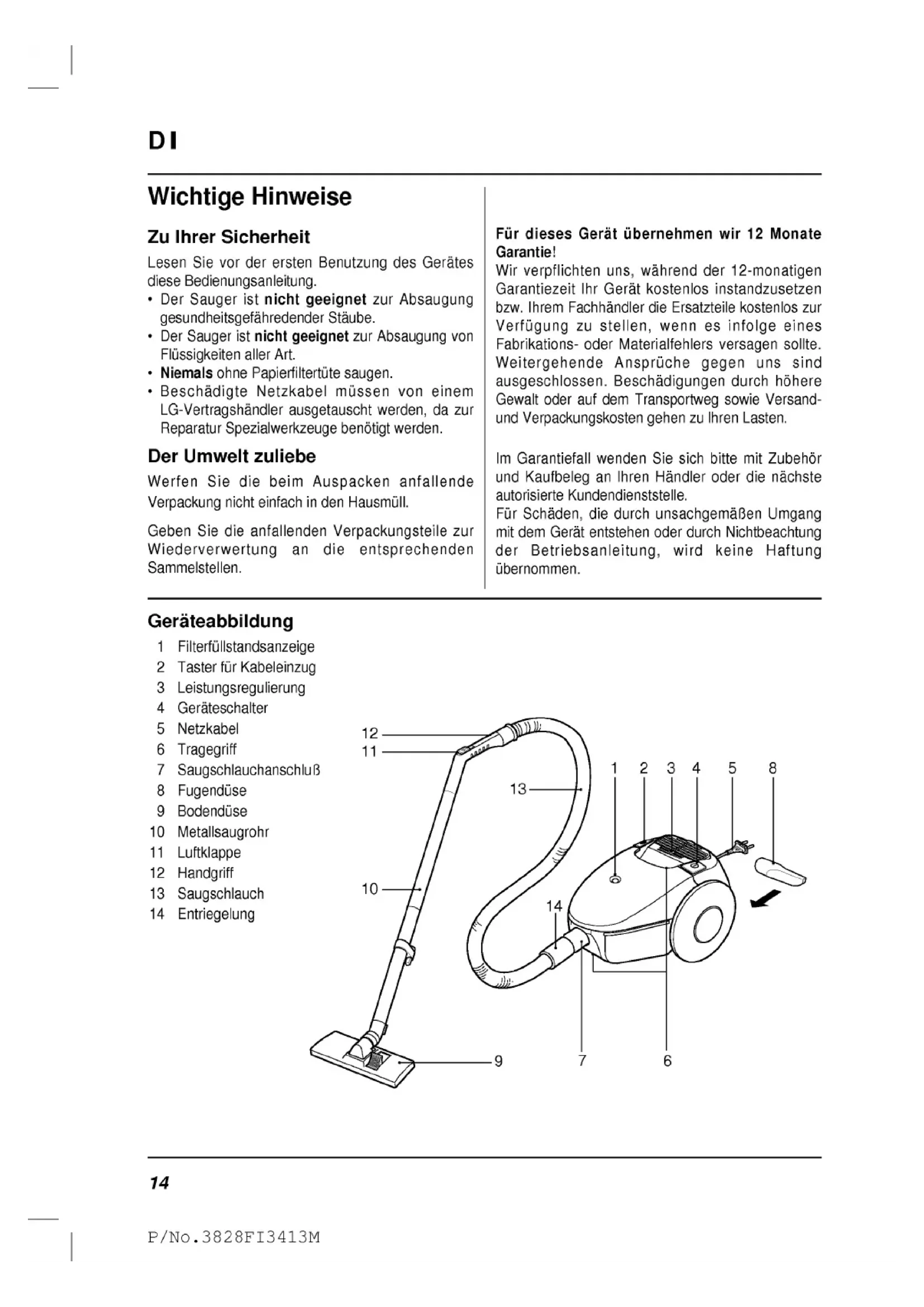

Lesen Sie vor der ersten Benutzung des Gerätes diese Bedienungsanleitung.

• Der Sauger ist nicht geeignet zur Absaugung gesundheitsgefährredender Stäube.
• Der Sauger ist nicht geeignet zur Absaugung von Flüssigkeiten aller Art.
• Niemals ohne Papierfiltertüte saugen.
• Beschädigte Netzkabel müssen von einem LG-Vertragshändler ausgetauscht werden, da zur Reparatur Spezialwerkzeuge benötigt werden.

Der Umwelt zuliebe

Werfen Sie die beim Auspacken anfallende Verpackung nicht einfach in den Hausmüll.

Geben Sie die anfallenden Verpackungsteile zur Wiederverwertung an die entsprechenden Sammelstellen.

Für dieses Gerät übernehmen wir 12 Monate Garantie!

Wir verpflichten uns, während der 12-monatigen Garantiezeit Ihr Gerät kostenlos instandzusetzen bzw. Ihrem Fachhändler die Ersatzteile kostenlos zur Verfügung zu stellen, wenn es infolge eines Fabrikations- oder Materialfehlers versagen sollte. Weitergehende Ansprüche gegen uns sind ausgeschlossen. Beschädigungen durch höhere Gewalt oder auf dem Transportweg sowie Versand- und Verpackungskosten gehen zu Ihren Lasten.

Im Garantiefall wenden Sie sich bitte mit Zubehör und Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Für Schäden, die durch unsachgemäßen Umgang mit dem Gerät entstehen oder durch Nichtbeachtung der Betriebsanleitung, wird keine Haftung übernommen.

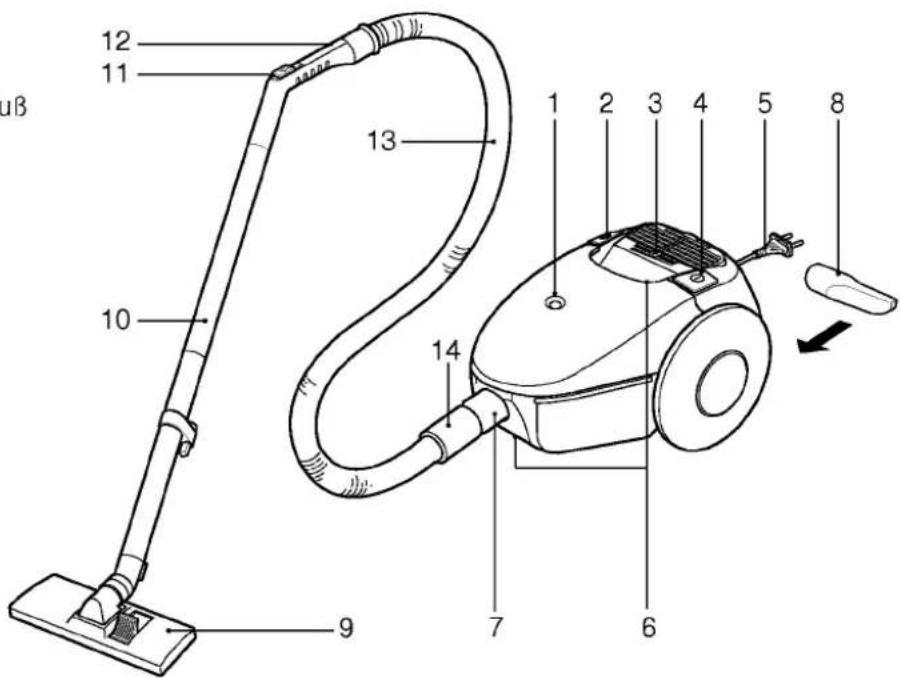

Geräteabbildung

1 Filterfüllstandsanzeige
2 Taster für Kabeleinzug
3 Leistungsregulierung
4 Geräteschalter
5 Netzkabel
6 Tragegriff
7 Saugschlauchanschluß
8 Fugendüse
9 Bodendüse
10 Metallsaugrohr
11 Luftklappe
12 Handgriff
13 Saugschlauch
14 Entriegelung

1. Inbetriebnahme

1.1 Gerät an das Netz anschließen

• Das Netzkabel (5) befindet sich im Kabelroller.
- Ziehen Sie das Netzkabel heraus, Jedoch nicht weiter als bis zu der roten Markierung.
- Stecken Sie den Netzstecker in die Steckdose ein.

1.2 Zubehör montieren

• Stecken Sie den Saugschlauch (13) in den Saugschlauchanschluß (7) des Gerätes. Achten Sie darauf, daß die Verbindung einrastet.
• Stecken Sie das Metallsaugrohr (10) auf den Handgriff des Saugschlauches (12).
• Je nach Anwendung können Sie die Bodendüse (9) oder die Fugendüse (8) auf das Metallsaugrohr bzw. auf den Handgriff stecken.
  • Die Fugendüse ist an der Rückseite des Saugers intergriert und kann dort einfach herausgenommen werden.

1.3 Gerät in Betrieb nehmen

• Schalten Sie das Gerät mit dem Geräteschalter (4) ein.
• Achten Sie darauf, daß immer eine Papierfiltertüte eingelegt ist (siehe dazu Punkt 4.1)

2. Bedienung

2.1 Arbeiten mit dem Zubehör

Bodendüse (9)

Mit der Bodendüse können Sie Hartflächen und Teppichböden absaugen.

Fugendüse (8)

Mit der Fugendüse können Sie Fugen, Ecken und Ritzen aussaugen.

2.2 Leistungsregulierung (3)

• Die Saugleistung der Saugturbine können Sie stufenlos regulieren, wenn Sie den Schieber (3) auf die von Ihnen gewünschte Stellung schieben.

2.3 Filterfüllstandsanzeige (1)

• Solange die Filterfüllstandsanzeige GRÜN ist, brauchen Sie die Papierfiltertüte nicht auswechseln.
• Die Papierfiltertüte muß ausgewechselt werden, wenn die Filterfüllstandsanzeige ROT ist (siehe dazu Punkt 4.1)

2.4 Luftklappe (11)

- Mit der Luftklappe können Sie die Saugleistung kurzfristig regulieren, indem Sie diese öffnen.

Hinweis : Für volle Saugleistung muß die Luftklappe geschlossen sein.

3. Gerät aufbewahren

• Schalten Sie das Gerät mit dem Geräteschalter (4) aus.
• Ziehen Sie den Stecker aus der Steckdose und betätigen Sie den Fußschalter für den Kabeleinzug (2). Das Kabel wird dann automatisch eingerollt.
• Stecken Sie die Fugendüse (8) in das Aufbewahrungsfach auf der Rückseite des Saugers.

4. Pflege und Wartung

Vor allen Pflege- und Wartungsarbeiten ist das Gerät vom elektrischen Netz zu trennen.

• Reinigen Sie das Gerät in regelmäßigen Abständen und nach Arbeitsende. Wischen Sie den Filterraum mit einem feuchten Tuch aus.
• Reinigen Sie ebenso die Gummidichtung des Gehäuses an der Deckelöffnung.

Hinweis : Als staubfiltersatz TB-42 (von LG Electronics) oder Y 201 (von Swirl) lieferbar.

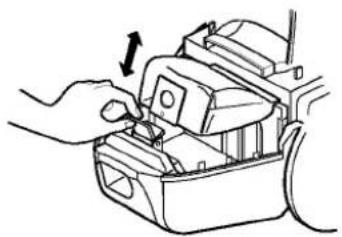

4.1 Wechseln der Papierfiltertüte

• Öffnen Sie den Gehäusedeckel, indem Sie diesen oberhalb des Schlauches nach oben zieben.
• Klappen Sie den Hebel in Pfeilrichtung nach vorne und ziehen Sie die volle Papierfiltertüte nach hinten weg.

• Legen Sie die neue Papierfiltertüte mit dem Pfeil nach unten in das Gerät ein.
• Achten Sie darauf, daß der Karton der Papierfiltertüte unten von den Nasen gehalten wird und oben in die Halterung einrastet. Die Papierfiltertüte muß dann fest im Gehäuse sitzen.

Hinweis : Wenn keine oder wenn die Papierfiltertüte falsch eingelegt wurde, schließt der Gehäusedeckel nicht.

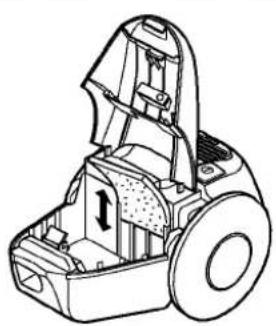

4.2 Wechseln des Motorschutzfilters

• Spätestens nach jedem 10. Filtertütenwechsel muß der Motorschutzfilter mit ausgetauscht werden. Bei vorzeitiger Verschmutzung bitte schon vorher austauschen.
• Öffnen Sie den Gehäusedeckel und ersetzen Sie den Motorschutzfilter.

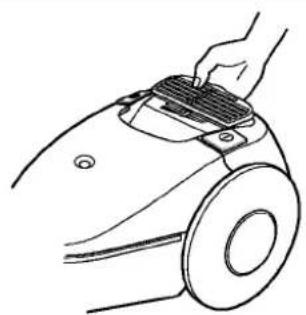

4.3 Wechseln des Abluftfilters

• Spätestens nach jedem 10. Filtertütenwechsel muß der Abluftfilter mit ausgetauscht werden.
  Bei vorzeitiger Verschmutzung bitte schon vorher austauschen.
• Ziehen Sie die Abdeckung des Abluftfilters an der Lasche nach oben und hängen Sie die Abdeckung aus.

• Ersetzen Sie den Abluftfilter.
• Setzen Sie die Abdeckung wieder ein.

5. Technische Daten

Spannung	230	V
	1~50	Hz
Netzabsicherung	10	A
Leistungsdaten:
Leistung (Saugturbine)	350–1200	Watt
max. Leistung	1400	Watt
Luftmenge	43	l/sec.
Vakuum	225	mbar
Schalldruckpegel nach EG-Richtlinie	64	dB(A)
Schutzklasse		II
Maße :
Inhalt Papierfiltertüte	2	I
Gewicht ohne zubehör	4,1	kg
Aktionsradius	8,5	m
Länge x Breite x Höhe	381 x 286 x 232	mm
Netzkabel :	länge 5	m

Technische Änderungen vorbehalten.

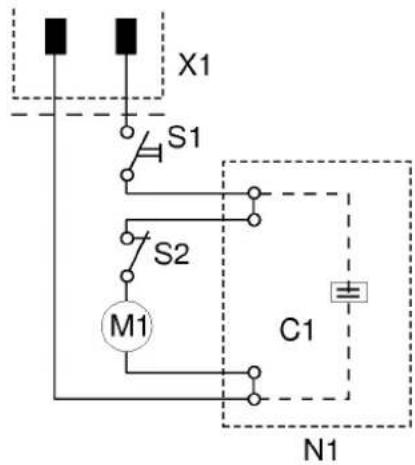

Stromlaufplan

C1 Entstörkondensator

M1 Saugturbine

N1 Elektronik

S1 Schalter Turbine

S2 Thermoschalter

X1 Stecker

6. Störungshilfe

Trennen Sie das Gerät vor allen Reparaturarbeiten vom elektrischen Netz. Die Überprüfung der elektrischen Bauteile darf nur vom autorisierten Kundendienst durchgeführt werden.

Störung	Ursache	Behebung
Motor (Saugturbine) läuft nicht an	Keine elektrische Spannung	Netzsicherung, Kable, Stecker und Steckdose überprüfen
Sauger saugt nicht (Saugturbine läuft)	Papierfiltertüte nicht (richtig) eingelegt	Papierfiltertüte (richtig) einlegen
Saugkraft ist ungenügend	Papierfiltertüte ist voll	Auswechseln
	Filter, Düse, Saugschlauch oder Saugrohr verstopft	Überprüfen, Filter reinigen, notfalls auswechseln
	Loch im Saugschlauch	Überprüfen, notfalls auswechseln
	Saugschlauch ist nicht richtig an den Staubsauger angeschlossen	Überprüfen
	Luftklappe ist geöffnet	Luftklappe schließen
	Leistung der Saugturbine reduziert	Schieber auf maximale Leistung stellen
Gerät schaltet während des Betriebes ab	Filter, Düse, Saugschlauch oder Saugrohr verstopft	Gerät ausschalten und abkühlen lassen (Thermoschalter), danach wieder einschalten
Bei weitergehenden Störungen bitte den Kundendienst einschalten.

Memo

Garantieurkunde Für dieses Gerät übernehmen wir 24 Monate Garantie!

Wir verpflichten uns, während der 24-monatigen Garantiezeit Ihr Gerät kostenlos instandzusetzen bzw. Ihrem Fachhändler die Ersatzteile kostenlos zur Verfügung zu stellen, wenn es infolge eines Fabrikations - oder Materialfehlers versagen sollte. Weitergehende Ansprüche gegen uns sind ausgeschlossen. Beschädigungen durch höhere Gewalt oder auf dem Transportweg sowie Versand- und Verpackungskosten gehen zu Ihren Lasten. Im Übrigen gelten unsere umseitig aufgeführten Garantiebedingungen!

Gerätetyp : ____

Seriennummer :

Name des Käufers : ____

Kaufdatum :

Stempel / Unterschrift des Fachhändlers

Garantiebedingungen für Staubsauger

1. Die Garantiezeit beginnt mit dem Kaufdatum und erstreckt sich über 24 Monate. Der Beginn der Garantiezeit gilt als nachgewiesen, wenn der Käufer den Kaufbeleg (Quittung / Kassenzettel) zusammen mit der vom Verkäufer ausgefüllten und unterschriebenen Garantiekarte vorlegt. Die Seriennummer des Produkts muß mit der eingetragenen Nummer auf der Garantiekarte übereinstimmen!

2. Während der Garantiezeit beheben wir kostenlos alle Mängel, soweit sie nachweislich auf Fabrikations- oder Materialfehler zurückzuführen sind.

3. Ausgeschlossen von der Garantie sind Schäden, die durch unsachgemäße Behandlung, Nichtbeachtung der Anleitung und betriebsbedingte Abnutzung auftreten. Ebenso erstreckt sich die Garantie nicht auf Verschleißteile und leicht zerbrechliche Produkteile (wie z .B . Sichtscheiben, Glimm- oder Glühlampen). Schäden, die auf dem Transport entstehen, gehen ebenso wie Versand - und Verpackungskosten zu Lasten des Käufers.

4. Die Entscheidung über Reparatur, Austausch oder Ersatz bleibt bei uns. Ausgetauschte oder ersetzte Teile gehen in unser Eigentum über. Durch Reparatur oder Teileersatz wird die ursprüngliche Garantiezeit nicht verlängert!

5. Der Garantieanspruch erlischt, sobald Personen in das Gerät eingreifen, die von LG Electronics nicht für den Service autorisiert sind - ebenso, sobald das Gerät zu gewerblichen Zwecken eingesetzt wird.

6. Heben Sie unbedingt die Originalverpackung auf, damit das Gerät im Servicefall ohne Beschädigungen transportiert werden kann.

7. Wenden Sie sich im Garantiefall an Ihren Fach-händler oder an eines unserer autorisierten Servicecenter.

8. Weitergehende Ansprüche sind ausgeschlossen! Sollten Teile dieser Bestimmungen unwirksam sein, so gelten sie sinngemäß. Die Wirksamkeit der übrigen Bestimmungen wird hiervon nicht berührt.

LG Electronics Inc.
