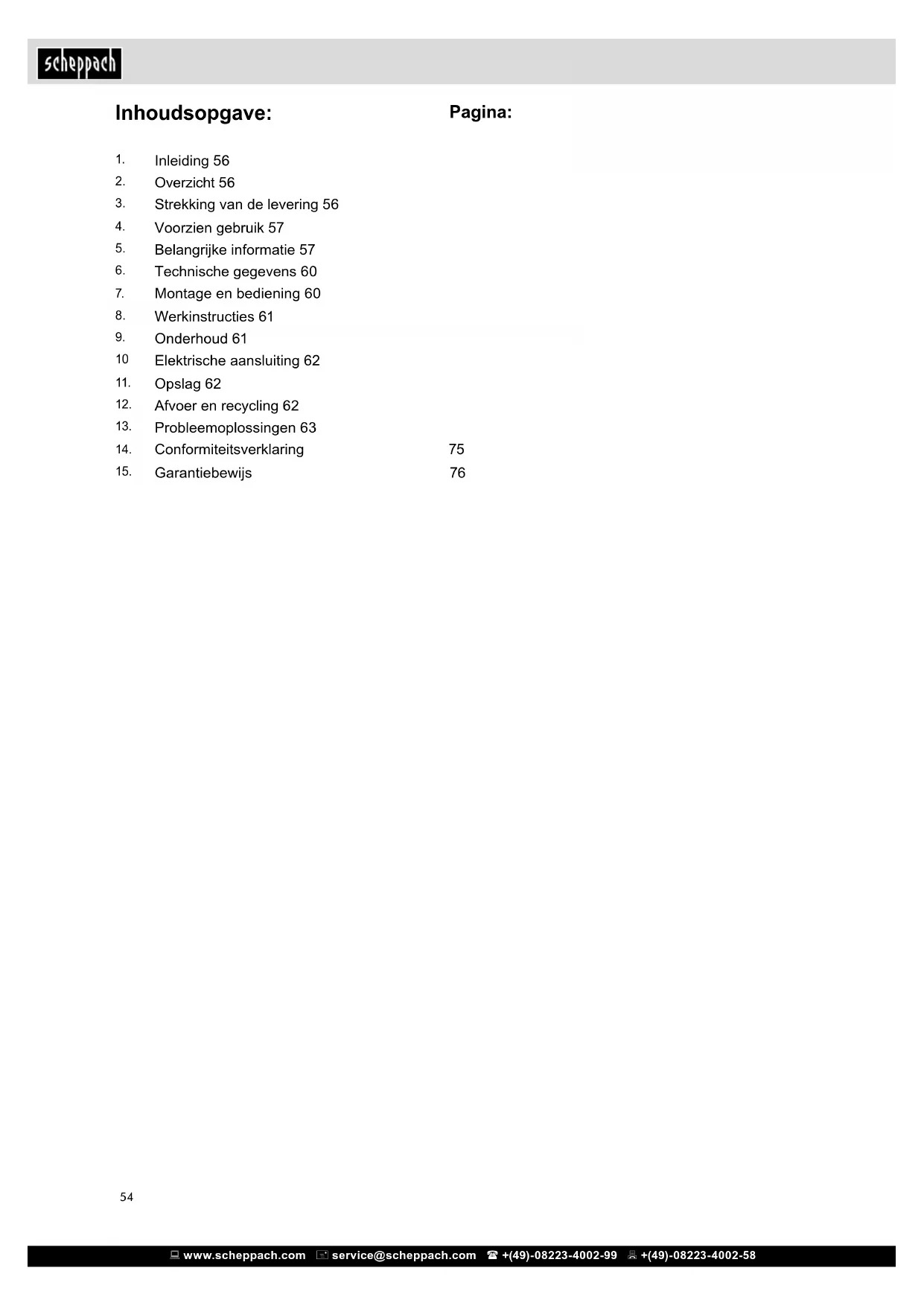

GEBRUIKSAANWIJZING EMP33 SCHEPPACH

1. Inleiding 56
2. Overzicht 56
3. Strekking van de levering 56
4. Voorzien gebruik 57
5. Belangrijke informatatie 57
6. Technische gegevens 60
7. Montage en bediening 60
8. Werkinstructies 61
9. Onderhoud 61
   10 Elektrische aansluiting 62
10. Opslag 62
11. Afvoer en recycling 62
12. Probleemoplossingen 63
13. Conformiteitsverklaring 75
14. Garantiebewijs 76

Verklaring van de symbolen

	NL	Neem voor het gebruik alle veiligheidsinstrumenties inRCT
	NL	Vóór ingebruinkeming de handleiding en de veiligheidsvoorschriften lezen en inRCT acht nemen!
	NL	Maai op hellingen nooit op- en neerwaarts.
	NL	Verwijder voor het bedrijf van de grasmaier de omliggendekleine delen, die rondgeslingerd hunnen worden.
	NL	Gevaar door wegslingerende onderdelen bij een draaiende motor.Neem absolut de veiligheidsafstand inRCT.
	NL	Houd onbeveegde Personen uit de buurt van het apparaat.
	NL	Garandeer dat andere Personen voldoen de veiligheidsafstand aanhouden.
	NL	Houd de handen en voeten uit de buurt van de roterende messen.
	NL	Voer geen reinigings-, reparatie- en onderhoudswerkzaamheden uit als de machine loopt.Trek de netstekker.
	NL	Houd de kabel uit de buurt van roterende messen.
	NL	Draag een veiligheidsbrill!Gehoorbeschermer dragen!
	NL	Beschemklassie II (dubbel afgeschermd)

1. Inleiding

FABRIKANT:

scheppach

Wij wensen u veel plezier en succes bij de werkzaamheden met uw nieuwe machine.

LET OP:

De fabrikant van dit apparaat aanvaardt volgens de van toepassing zijnde productaansprakelijkheidwet geen aansprakelijkheid voor schade die aan dit apparaat of door dit apparaat ontstaat als gevolg van:

• onvakkundige bediening,
• het Niet opvolgen van de gebruiksaanwijzing,
• reparations uitgevoerd door derden die geen erkenndevakliedenzijn,
• inbouwen of verwisselen van Niet-originèle reserveonderdelen,
• gebruik Niet conform de voorschriften,
  -uitvallen van de elektrische installment dieh het Niet opvolgen van de elektrische voorschriften en de VDEbepalingen 0100, DIN 57113 /VDE 0113.

WIJ RADEN U AAN:

Lees voor de montage en voor de ingebruikneming de gehele tekst van de gebruiksaanwijzing door. Deze gebruiksaanwijzing zou het u moeten vergemakkelijken om uw machine te leren kennen en de wijze van gebruik volgens de voorschriften aan te houden. De gebruiksaanwijzing bevat belangrijke instructies over hoe u met de machine vlig, vakkundig en economisch kurzwerken, en over hoe u gevaren voorkomt, reparatiekosten bespaart,uitvaltijden verkleint en de betrouwbaarheid en levensduur van de machine vertgroot. In aanvulling op de veriligeidsbepalingen van deze gebruiksaanwijzing dient u beslist de voor het bedieren van de machine geldende voorschriften van uw land op te volgen. Berg de gebruiksaanwijzing, in een plastic mapje gegen vuil en vochtigheid beschermd, bij de machine op. Deze dient door iedere gebruiker voor het begin van de werkzaamheden te worden gelezen en zorgvuldig te worden opgevolgd. Aan de machine mogen uitsluitend personen werken die in het gebruik van de machine zichen getraind, en tevens over de daarmee samenhangende gezaren zichen genformeerd. Houdt u aan de vereiste minimum leeftijd. Naast de in deze gebruiksaanwijzing opgenomen聙igheidsinstrumentes en de bijzondere voorschriften van uw land dienen de voor het gebruik van machines geldende algemeen erkende technische richtlijnen te worden nageleefd.

2. Apparaatbeschrijving (afb. 2)

A Wiel
B Kabelhouser
C Handgreep
D Veiligheidsgreep
E Vergrendelingsknop
F Vaststel-vleugelmoer
G Opvangbak
H Uitwerpklep

3. Strekking van de levering

Maak de verpakking open en haal de apparatuur er voorzichtiguit.
- Verwijder het verpakkingsmaterial en verpakkingen / of transportbanden (indien aanwezig).
- Controller of alle onderden aanwezig zijn.
- Inspector de apparatuur en accessoires op transportschade. In het geval van klachten dient de leverancier onmiddelijk op de hoogte gesteld te worden. Klachten die op een later tijd stip ontvangen worden, worden nicht als zodanig erkend.
- Indien möglichk dient de verpakking tot het einde van de garantieperiode bewaard te worden.

m Belangrijk!

Het apparaat en zich verwakking zich geen spelgoed. Laat kinderen Niet spelen met de plastic zakken, verwakkingsfolie enkleine onderdelen. Er bestaat een risico op doorslikken of verstikking!

Grasmaier
- 4x wielen
4x schroeven
- onderste buisframe
bovenste buisframe
4x schroeven
- 2x onderlegringen
- 2x vleugelmoeren
- Handgreep
bovenste deel opvangbak
- onderste deel opvangbak
Kabelbinder
- Inbussleutel

De machine voldoet aan de geldende EG-machinerichtlijn.

• Voor werkopname要去en alle beschemmings- en veiligheidsvoorzieningen op de machine zichn gesmonteerd.
• De machine is vervaardigd voor bediening door een persoon.
• De gebruiker is verantwoordelijk voor möglichke ongevallen met derden of möglichke gezaren aan hun eigendom
• Neem alle veiligheids- en gevareninstructies op dem machine in acht.
• Alle veiligheids- en gevareninstructies op de machine要去en algid volledig en in leesbare staat worden gezogen.
• Machine uitsluitend in technisch probleemloze toestand en voor het bedoeld gebruik, veiligheids- enGeVarenbewust, volgens de gebruikshandleiding gebruiken!
• In het bijzonder storingen, die de veilighheid konnen benadelen, direct (laten) verhelppen!
• De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de in de technische gegevens aangegeven afmetingen moeten in acht worden genomen.
• De desbetreffende ongevallenpreventievoorschriften alsook de overige algemene erkende veiligheidstechnische voorschriften要去en in acht worden genomen.
• De machine mag alleen door deskundige Personen worden gezruikt, onderhoden en worden gerepareerd, diebekend+zijn met deze werkzaamheden en op de hoogte+zijn van de gevaren. Zelf aangebrachte wijzigingen aan de machine sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeijeende schade uit.
• De machine mag uitsluitend met de originele accessoires en originele gereedschappen van de fabrikant worden gelebruikt.
• lederaarbovenuitgaand gebruik geldt als nicht volgens de voorschriften. Voor hieruitvoortvloeieende schade kan de fabrikant Niet aansprakelijk worden gesteld, het risico hiervoort ligt volledig bij de gebruiker.
• De grasmaaier isuitsluitend bedoeld voor het maaien van gras.
• Het apparatus is nicht vervaardigd voor bedrijfsmatig, ambachtelijk of industrieel gebruik.
• Wonneer u er nicht zeker van bent, of de werkomstandigheden veilig of onveilig zich, dient u de machine Niet te gebruiken.

Let op! Vanwege gevaar voor lichamelijk letsel van de gebruiker, mag de grasmaier Niet voor de volgende werkzaamheden worden gebruikt, voor het knippen van bosjes, heggen en struiken, voor het snijden en verkleinen van klimplanten of gras op dakbeplantingen of in balkonbakken en voor het rei-nigen (afzuiigen) van trotoirs en als hakselaar voor het verkleinen van stukkenBoom en heggen. Verder mag de grasmaier Niet als schoffelmachine worden gebruikt voor het effen make n van grondverhogin-gen, zoals bijv. molshopen.

WAARSCHUWING! Lees voor de ingebruikname van het apparaat deze handleiding voor uw eigenveiligheid en de algemene veiligheidsinstrumenties grondig door. Als u het apparaat aan derden geeft om te gebruiken, dient u deze gebruiksaanwijzing.altijd mee te leveren.

De apparatuur mag alleen worden gebruikt voor het voorgeschreven doel. Elk ander gebruik worden beschouwd als een geval van onjuist gebruik. De gebruiker / bediener, en Niet de fabrikant, za aansprakelijk worden gesteld voor schade of letsel van welke aard dan ook als gevolg van dergelijk onjuist gebruik.

Restrisico's

De machine is gebouwd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kanijdens de werkzaamheden nog spreke zich van enkele restrisico's.

• Letselgevaar door roterende messen!
• Gevaar voor de gezondheid door lawaai. Persoonlijke verilgheidsuitrusting (gehoorbescherming) dra-gen.
• Gevaar voor de gezondheid door stroom. Bij gelebruik van Incorrecte elektrö-aansluitkabels. Bediiningsaanwijzing "Elektrische aansluiting" in alot nemen.
• Bovendien konnen er ondanks alle getroffen voorzieningen verborgen restrisico's bestaan.
• Restrisico's kuren worden geminaliseerd als de "veiligheidsinstrumenties", "gebruik conform de voorschriften" alsook de gebruiksaanwijzing in acht worden genomen.

5. Belangrijke aanwijzingen

Algemene veiligheidsvoorschriften

WAARSCHUWING Lees alle veiligheidsinstru cties en -aanwijzingen door. Het Niet naleven van de veiligheidsinstructies en -aanwijzingen kannen elektrische schok,brand en/of ernstige verwonding- gen verroorzaken.

Bewaar alle veiligheidsinstrumentes en aanwijzingen voor toekomstig gebruik.

Het in de veiligheidsinstructies gebruikte begrip

"Elektrisch gereedschap" is van toepassing op netgevoed elektrisch gereedschap (met netsnoer) en op accugevoed elektrisch gereedschap (zonder netsnoer).

• De grasmaier Niet voor nat grayscale gebruiken
• Het gereedschap nooit met defecte achefterste afdekking of kapotte opvangbak gebruiken
• Bij het gebruik van het gereedschap zonder op-vankbak garanderen dat deijkenste afdekking gesloten is (verwondingsgevaar door draaiende messen)

• Trek altiijd de stekker uit het stopcontact

• als het gereedschap Niet onder toezicht is

• voor het verwijderen van vastzittend materiaal
• voor het inspecteren en reinigen van het gereed-schap of voor werkzaamheden aan het gereed-schap
• na contact met een voorwerp
• als het gereedschap ongewoon begint te trillen

1. Veiligkeit op de werkplek

• Houd uw werkplek schoon en goed verlicht. Rommel of slecht verlichte werkplaatsen+kunnen leiden tot ongevallen.
• Werk met het elektrisch gereedschap Niet in een explosiegevaarlijke omgeving, waarin zich brandbare vloeistoffen, gas of stof bevinden. Door elektrisch gereedschap ontstane vonden, die het stof of de dampen kuren ontsteken.
• Houd kinderen en andere Personen tijdens het gebruik uit de buurt van het elektrische gereedschap. Bij afldeiding kunt u de controle over het apparatusat verliezen.
• Wees bijzonder voorzig bij het maaien op one-effen ondergrond, op aangrenzende stortplaatsen, groeven of vrijden.

2. Elektrische veiligheid

• De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekker samen met geaard elektrisch gereedschap. Ongewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schok.
• Let op dat uw lichaam geen contact maakt met geaarde onderdelen (bijv. metalen hekken, metalen stijlen).
• Houd elektrisch gereedschap uit de buurt van regen of vocht. Het indringen van water in een elektrisch apparaat vergroot het risico op een elektrische schok.
• Gebruik de kabel nicht om het elektrisch gereed-schap te dragen, aan op te hangen of om de stek-keruit het stopcontact te trekken.

Houd de kabel uit de buurt van hitte, scherpe randen of bewegende apparaatdelen. Beschadigde of gewikkelde kabels verhogen het risico op een elektrische schok.

• Als u met een elektrisch gereedschap in de open lucht werkt, gebruik dan alleen een verlengsnoer dat ook geschikt is voor gebruikt buiten. Het gebruik van een voor buiten geschicht verlengsnoer verminder het risico op een elektrische schok.
• Als het gebruik van het elektrische gereedschap in een vochtige omgeving Niet kan worden vermeden, gebruik dan een aardlekschakelaar. Het gebruik van een aardlekschakelaar voorkomt het risico op een elektrische schok.
• De kabel regelmatig controleren en een beschadigde kabel door een erkende elektricien lately verrangen
• Bij gebruik van het gereedschap in vochtige omgevingen een aardlekschakelaar (Fl) met een uitschakelstroom van max. 30 mA gebruiken
• Bij gelebruik van een verlengsnoer要去 erop worden gelet dat de kabel volledig is afgerold en een capaciteit van 16 A hebft
• Alleen een verlengsnoer van het type H05VV-F of
• H05RN-F gebruiken, dat bedoeld is voor gebruik in de open lucht en voorzien is van watervaste stekkers en koppelingen
• Niet op het (verleng-) snoer gaan staan, erover-heen rijden, het snoer knikken of eraan trekken
• Het (verleng-) snoer beschermen gegen hatte, olie en scherpe randen
• Het verlengsnoer regelmatig inspecteren en bij beschadiging verrangen (te lange snoeren können gevaarlijk zijn)

Waarschuwing! Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine worden gebruikt.

3. Gebruik en behandeling van het elektrisch gereedschap

• Gebruik en behandeling van het elektrisch gereedschap
  Zorg dat het apparaat Niet overbelast raakt. Gebruik voor de werkzaamheden het waarvoor bedoelde elektrische gereedschap. Met het juiste elektrisch gereedschap werkt u beter en veiligier in het aangegeven vermogensbereik.

• Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Een elektrisch gereedschap, dat Niet meer in- of uitgeschakeld kan worden, is gevaarlijk en要去 gerepareerd worden.

• Trek de stekker uit het stopcontact en/of verwijder de accu, voordat u de apparaatinstelleningenuitvoert, accessoires verrangt of het apparaatweg lept. Deze voorzorgsmaatregelen voorkomen de ongewenste start van het elektrische gereedschap.

• Bewaar ongebruekte elektrische gereedschappen buiten het bereik van kinderen. Laat geen personen het apparaat gebruiken, die nicht vertrouwd zich met het apparaat of deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zich gevaarlijk als deze door onervaren Personen worden gebruikt.
• Onderhoud elektrisch gereedschap zorgvuldig. Controller of bewegende delen probleemloos functioneren en nicht klemmen, of onderden gebroken of beschadigd zich, waardoor de functie van het elektrische gereedschap worden beinvloed.
• Laat beschadigde onderdelen voor gebruik van het apparaat repareren. Veel ongevallen ontstaan door slecht onderhoven elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon.
  Zorgvuldig onderhonden snijgereedschap met scherpe snijranden komt minder snel vast te zitten en is makkelijker te gebruiken.
• Gebruik elektrisch gereedschap, accessoires van te gebruiken gereedschap etc. overeenkomstig deze aanwijzingen. Neem de werkkomstandigheden en de uit te voeren werkzaamheden in acht. Het gebruik van elektrisch gereedschap voor andere toepassingen dan het voorgeschreten gebruik kan leiden tot gevaarlijke situatuies.

Wie het apparaat Niet mag gebruiken:

Kinderen en andere Personen, die nichtbekend zijn met de gebruiksaanwijzing (plaatselijkke bepalingen kuren de minimale leeftijd van de gebruiker vastleggen), Personen die onder invloed worden van alcohol, drugs, medicijnen, moe of ziek waren.

• Wees altiijd voorzichtig, let op waar u mee bezig bent en ga verstandig te werk bij werkzaamheden met elektrisch gereedschap. Een moment van onachtzaamheid bij gebruik van het elektrisch gereedschap kan leiden tot ernstig letsel.
• Draag overeenkomstige werkkleding, zoals bijvoorbeeld: Veiligheidsbril, gehoorbescherming en lange broek. Draag geen wijde kleding of sieraden. Houd haren, kleding en handschoenenuit de buurt van bewegende delen. Loszittende kleding, sieraden of lange haren+kennen worden vastgegrepden door bewegende delen/=

• Gebruik het apparaat Niet als u op blote voeten loopt, draag altijd stevige schoenen.

• Vermijd inbedrijfstelling zonder toezicht. Zorg ervoor dat het elektrisch gereedschap is uit geschakeld voordat u deze op de stroomvoorziening en/of de accu aansluit, het gereedschap oppakt of draagt. Als u bij het dragen van het elektrisch gereedschap de vinger aan de schakelaar hebt of het apparaat ingeschakeld aan de stroomvoorziening aansluit, kan dit leiden tot ongevallen.

• Verwijder instelgereedschap of de schroefsleutel, voordat u het elektrische gereedschap inschakelt. Evenereedschap of sleutel, die zich in een draai-end apparaatdeel bevindt, kan leiden tot letsel.
• Voorkom een onnatuurlijke lichaamshouding.
  Zorg voor een stabiele positie en zorg ervoor dat u altijd stabel staat. Daardoor Aunt u het elektrische gereedschap in onverwachtete situations beter controleren.
  Zorg ervoor dat ubekend bent met bedieningselementen en het correcte gebruik Nooit maaien als er Personen (vooral kinderen) en dieren in de directe omgeving aanwezig zijn
• Handen en voeten algijd uit de buurt van draaiende delen honden
• Altijduit de buurt blijven van de uitvoeropening
• De motor conform de handleiding inschakelen, de voeten waar bij ver van de messen weghonden
• Dit gereedschap is Niet bestemd voor gebruik door personen (inclusief kinderen) met fysieke, sensorische of verstandelijkte beperkingen of met een gebrek aan ervaring en kennis, tenzij zich onder toezicht staan van een voor hun verilgheid verantwoordelijkde persoon, of van hem of haar instructies krijgen hoe het gereedschap moet worden gebruikt (lokaal kutnen voorschriften van toepassing+zijn over de leeftijd van de gebruiker)
• Garandeer dat kinderen nicht met het gereedschap spelen
• De grasmaaier alleen lopend gebruiken (nooit rennen)
• Op schuine oppervlakken op een veilige tred letten en nooit bijzonder steile hellingen maaien
• Wees bijzonder voorzichtig als uachtenwaarts loopt of de grasmaaier maar u toetrekt.

5. Service

• Laat uw elektrisch gereedschap uitsluitend door gekwalificierd deskundig personeel repareren met uitsluitend originele reserveonderdelen. Hiermee worden gewaarborgd dat de veiligheid van het elektrisch gereedschap gewaarborgd blijft.

6. Technische Daten

EMP-33
Technische gegevens
Snijgegevens grasmaaler
Snijbreds te mm	310
Snijbreds te verstelbaar mm	30-45-60
Volume opvangbak l	28
Motor
Motor V / Hz	230 / 50
Motortoerental min-1	2850
Nominal motorvermögen W	1000
Gewicht kg	10

Kunnen onderhevig zijn aan technische veranderingen!

Informatie over geluidsemissie gemeten volgens relevante normen:

De impact van geluid kan gohoorschade veroorzaken.

Trilling linkerhand A_w = 1,68~m / s^2

Trilling rechterhand A_hy = 1,55 ~m / s^2

Marge K_PA = 1,5m / s^2

Verminder geluidsgeneratie en trillingen tot een minimum!

• Gebruik alleen apparatuur in perfecte staat.
• Onderhoud en reinig de apparatuur regelmatig.
• Past uw manier van werken aan aan de apparatuur.
• Het apparaat Niet overbelasten.
• Laat het apparaat controleren, indien nodig.
• Schakel de apparatuur uit wonneer deze nicht in gebruik is.
• Draag handschoenen.

In deze gebruiksaanwijzing hebben wij punten betref-fende uw veiligkeit, voorzien van dit teken:

7. Montage en bediening

LET OP! Voor alle werkzaamheden aan het apparaat - reiniging, inspectie, onderhoud of andere werkzaamheden - het apparaat alttijd uitschakelen en scheiden van de stroomvoorziening.

Montage

Monteren van de wielen afb. 1

• Draai de grasmaaier en monteer de 4 WIelen met de 4 schroeven op de grasmaaier. Gebruik hiervoor de inbussleutel.
• U kurz de WIelen in 3 verschillende hoogten (snijhoogte 30-45-60 mm) monteren.

Let erop dat alle 4 wielen indezelfde hoogte zijn gemonteerd.

Monteren van de houdergrep afb. 2

• Steek het onderste buizenframe in de boring in de grasmaier en fixeer deze met 2 schroeven.
• Het bovenste buizenframe aan het onderste vastschroeven met 2 schroeven, 2 onderlegringen en 2 vleugelmoeren.

Bevestiging van de kabels aan de houder-greep

• Bevestig de losse kabel op het bovenste buizen-frame met behulp van de kabelbinder. (afb. 2)

Monteren van de opvangbak afb. 3

• Bevestig de handgreep op de opvangbak, zoals beschreiben in afb. 3.
• Steek het bovenste deel van de opvangbak op het onderste deel, let erop dat de 2 delen vastzitten.
• Uitwerpklep optillen en de grasopvanger inhangen.

Waarschuwing! Gebruik uitsluitend reserveonderdelen en accessoires van de fabrikant. Als dit wordt nagelaten, kann den prestaties afnemen, kan letsel optreden en kan uw garantie vervallen. Gebruik de machine nooit zonder beveiliging!

Bediening

Installing snijhoogte (30-45-60 mm) afb. 4

• de grasmaaier omdraaien
• de beidenvoorste wielen en de beiden achechterste wielen in het schroefdraad met de gewenste snijhoogte inschroeven (30-45-60 mm)
• ! erop letten dat de vier wielen indezelfdesenijhoogte zich bevestigd

Kabelhouser afb.5

Lus van het verlengsnoer conform de afbeelding in kabelhouser B haken
- Aanhalen om het verlengsnoer veilig te bevestigen.

Aan/uit veiligheidsbeugel afb. 6

Voorkomt dat het gereedschap werkelijk worden ingeschakeld

• Achter het apparaat staand - Vergrendelingsknop E indrukken en vasthouden.
  Veiligheidsbeugel D aantrekken en vasthouden, vergendelingsknop E loslaten.
• ! na het uitschakelen beweegt het mes nog enige seconden

Bewaren afb. 7

• Om veel bewaringsruimte te besparen, klapt u de grep waar voren (maak de vleugelmoer F los)
• ! Let erop dat het (verleng-) snoer bij het omklappen/omhoog klappen van de greed Niet worden vastgeklemd (laat de greed Niet vallen)

Bij het opbergen geen andere objecten op de grasmaierplaatsen
- De grasmaaier binnen op een droge plaats bewaren

Grasopvanger verwijderen en legen afb. 8

als het gesneden product op de ondergrond blijf liggen:

• Veiligheidsbeugel loslaten en wachten totdat demotor stilstaat.
• Uitwerpklep optillen en grasopvanger uithangen.
  Inhoud legen.

8. Werkinstructies

Instructies en tips bij het grasmaaien

• de grasmaaier met de beiden handen vasthouden
• de grasmaier aan de rand van het grayscaleen en bij het maaien waar voren lopen
• aan het einde van elke baan en de vorige gemaaide baanlicht overlappen
• de grasmaier alleen op een droge grayscale gebruiken
• de grasmaieruitdebuurt houden van objecten en platen
• voor het maaien van lang gras het snijmechanisme eerst op de maximale snijhoogte en verrolgens op een kortere snijhoogte instellen
• ! pas de snijnsnelheid bij het maaien van hoog gras aan

Voor gebruik

• De functie van het gereedschap voor elk gebruik controlleren en bij een defect direct door een gekwalificeerd persoon lately repareren; het gereedschap nooit zich openen
• De te maaien grasmat grondig inspecteren en alle harde objecten verwijderen, die door het snijmechanisme vastgegrepen en weggeslingerd können worden
• Altijd garanderen dat het snijmechanisme in probleemloze toestand is (d.w.z. versleten of beschadigde delen verrangen (laten verrangen))
• Alle moeren, schroeven en bouteen要去en zich aangehaald om te garanderen dat de grasmaaier zich in een veilige gebruikstoestand bevindt

Tijdens het gebruik

• Alleen bij voldoende daglicht of met overeenkomstige kunstmatige verlichting maaien
  Kantel het gereedschap nooit bij het starten of inschakelen van de motor, dit is alleen moodzakelijk voor het starten in hooperras (in dit geval slechts zo ver als absolutnoodzakelijk kantelen en alleen het deel dat verwijderd is van de bediener);

altijd garanderen dat de beiden handen in de bedieningspositie staan, als het gereedschap weer op de ondergrond worden geplaatst

• Garanderen dat de messen volledig tot stilstand zichn gekomen als het gereedschap gekanteld worden om oppervlakken over te steken of voor het transport of van het te maaien oppervlak
• Nooit boven of onder hellingen of oeverns langsmaaien
• Bij möglichke wijzigingen vanrichtingen alkijd zeer voorzichtigelijk bij.
• De grasmaier nooit optillen of dragen als de motor loopt
• Gereedschap als uitschakelen en de stekkeruit het stopcontact trekken als het net-ofverlengsnoer doorgesneden of beschadigd is ofervangen worden (het snoer nooit vastpakken,voordat de stekkeruit het stopcontact isverwijderd)
• Gereedschap nicht verder gebruiken als het snoer beschadigd is; maar het snoer door een erkende elektricien verrangen

9. Onderhoud

WAARSCHUWING!

Voor alle werkzaamheden aan het apparaat het netsnoer uit het stopcontact halen.

Bij alle werkzaamheden aan en rond het snijgereed-schap algtd veiligheidshandschoenen dragen.

De gebruiker is zich alsigtijd verantwoordelijk voor schade die ontstaat indien de aanwijzingen in deze gebruikershandleiding Niet worden opgevolgd. Dit geldt ook voor wijzigingen aan het apparaat, gebruik van ongeauthoriserde reserveonderdelen, aanbouwdelen, hulpmiddelen, andersoorrig en nicht-beoogd gebruik en gevolgschade door het gebruik van defecte onderdelen.

• Controller het apparaat regelmatig voor de start van de werkzaamheden.
• Gebruik uitsluitend originele accessoires en reserveonderdelen.
• Dit gereedschap is nicht geschickt voor professioneel gebruik
• Houd gereedschap en snoeren.altijd schoon

• De grasmaier na elk gebruik met een handborstel en een zachte doek reinigen! Geen water gebruiker (absolut geen hagedrukreiniger)

• Samengedrukt, gesneden gras met een houten of kunststof stuk van de messen verwijderen

• Regelmatig de opvangbak op slijtage of beschadigingen controleren

• Regelmatig op versleten of beschadigde messen en schroeven controleren en deze indien nodig verwangen (meegeleverde schroeven)

Vervangen van de messen

• ! Haal de stekker uit het stopcontact en verwijder de opvangbak (G)
  Veiligheidshandschoenen dragen
• De grasmaier omdraaien
• Houd de messen goed vast en verwijder/monteer de messen met schroefsleutel 19, door linksom te draaien.
• ! Gebruik uitsluitend originele reservemessen
• Reinig het asbereik en de onderzijde van het gereedschap zorgvuldig, voordat u het mes monteert
• Als het elektrische gereedschap ondanks zorgvuldige fabrieks- en controleprocessen eenmaal uittvalt, moet de reparatie door een geauthoriseerde werkplaats worden uitgevoerd

Service-informatie

Let op dat bij dit product de volgende delen onderhevig zich aan gebruiksmatige of natururlijke slijtage, resp. de volgende delen als verbruiksmateriaal worden gebruikt.

Slijtageonderdelen*: messen, wielen, etc.

• Niet persé in de leveringsomvang opgenomen!

10. Elektrische aansluiting

De geinstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de relevante VDE- en DIN-voerschriften.

De netaansluiting van de klant en het gebruekte ver-lengsnoer要去 eveneens aan deze voorschriften voldoen.

Defecte elektrische aansluitkabel

Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op. Mogelijk oorzaken zijn:

• Versleten plekken, als aansluitkabels door venster- of deuropenen worden geleid.
• Knikken door een onvakkundige bevestiging of geleiding van de aansluitkabel.
• Snijplekken,ondat over de aansluitkabel isgereden.
• Beschadigde isolatie omdat de stekker uit het stopcontact is getrokken.
• Scheuren door veroudering van de isolatie.

Dergelijke defecte elektrische aansluitkabels mogen nicht worden gebruikt en+zijn levensgevaarlijk als de isolatie is beschadigd.

Controleer de elektrische aansluitkabels regelmatin op schade. Let erop dat bij het controlleren de aansluitkabel Niet op het elektriciteitsnet is aangesloten.

Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitsluitend aansluitkabels met de aanduiding H05VV-F.

Op de aansluitkabel moet de type-aanduiding vermeld staan.

Wisselstroommotor

De netspanning moet 230 VAC voor Verlengsnoeren moeten tot een lenghte van 25m een doorsnede hebben van 1,5 vierkante millimeter. Aansluitingen en reparaties van de elektrische uitrusting mogenuitsluitend door een elektromonteur worden uitgevoerd.

Vermeld in geval van vragen de volgende gegevens:

• Stroomtype van de motor
• Gegevens van het typeplaatje van de machine
• Gegevens van het typeplaatje van de motor

11. Opslag

• Ontkoppel de grasmaier van de stroomtoevoer, als het apparaat Niet worden gebruikt.
• Olie de messen om roest te voorkomen.
• Bewaar het apparaat op een droge plaats, buiten het bereik van kinderen.
• Als het apparaat Niet wordt gebruikt, bewaar dit dat zo dat het Niet door onbevoegde personen gebruikt kan worden.

12. Afvalverwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan in de grondstoffkringloop teruggebracht worden. Batterijen horen nichtouis bij het huisvuil. Gooi ze Niet in het vuur of in het water. Batterijen要去en worden ingezameld, gerecyclerd of milieuvriendelijk verwijderd. Het toestel en+zijn accessoires bestaan uit diverse materialen, zoals b.v. metaaal en kunststof. Ontdoe u van defecte onderden op de inzamelplaats waar u gevaarlijke afvalstoffen mag afgeven. Informeer u in uw speciaalzaak of bij uw gemeentebestaar!

13. Verhelpen van storingen

De volgende tabel toont storingssymptomen en beschrijft hoe u deze op kurz loseen, als uw machine Niet goed werkt. Als u het probleem nicht kurz vinden en kan oplossen, neem dan contact op met uw service-werkplaats.

Voor alle werkzaamheden aan het apparaat het netsnoer uit het stopcontact halen.

Storing Mogelijk oorzaak Oplossing
Grasmaier werkkt nicht	Geen stroomvoorzieningStopcontact defectVerlengsnoer beschadigdGras te hoogAan/Uit-schakelaar defect	Stroomvoorziening controlleden (netsnoer, aardlekschakelaar, zekeringen)Ander stopcontact gebruikenVerlengsnoer verrangenSnijhoogte verhogen en gereedschap kantelenReparatie lately uitvoeren door een geauthoriseerde service-werkplaats
Grasmaier staat af · Verlengsnoer beschadigdInterne bedrading defect Het grayscale is na het maaien ongelijkmatig of de motor loopt zwaar	Tekleine snedeMes is bot Onderzijde van het gereedschap is verstoot Geen constente snijhoogte	Verlengsnoer verragenContact opnemen met de dealer/klantenservice Snijhoogte verhogenMessen verragenGereedschap reinigenStel alle 4 wielen in op een constente snijhoogte
Mes draait nicht · Mes zich vastSchroef/moer aan mes zich los Gereedschap triert ongewoon	Mes is beschadigdSchroef/moer aan mes zich los	Blokkering verwijderenAanhalen Messen verragenAanhalen

Spis tresci:

Zichtbare gebreken要去en binnen de 8 dagen na ontvangst van de goederen worden gemeld, zo zich verliest de verkoper elke aanspraak op grond van deze gebreken. Onze machines worden geleverd met een garantie voor de duur van de wettelijke garantietermijn. Deze teemijn gaat in vanaf het moment dat de koper de machine ontvangt. De garantie houdt in dat wij elk onderdeel van de machine dat binnen de garantietermijn aantoonbaar onbruikbaar worden als geolg van materiaal- of productiefouten,kesteloos verrangen. De garantie vervaitECHTER bij

verkeerd gebruik of verkeerde behandeling van de machine. Voor onderden die wij Niet zich producieren, geen wij enkel de garantie die wij zich十几年 voor de oorspronkelijkke leverancier. De kosten voor de montage van十几年 onderden vallen ten lasting van de koper. Eisen tot het aanbrengen van veranderingen of het toestaan van een korting en overige schadeloossstellingsclaims+zijn uitgesloten.

Garantia ES
