BEDIENUNGSANLEITUNG EMP33 SCHEPPACH

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!

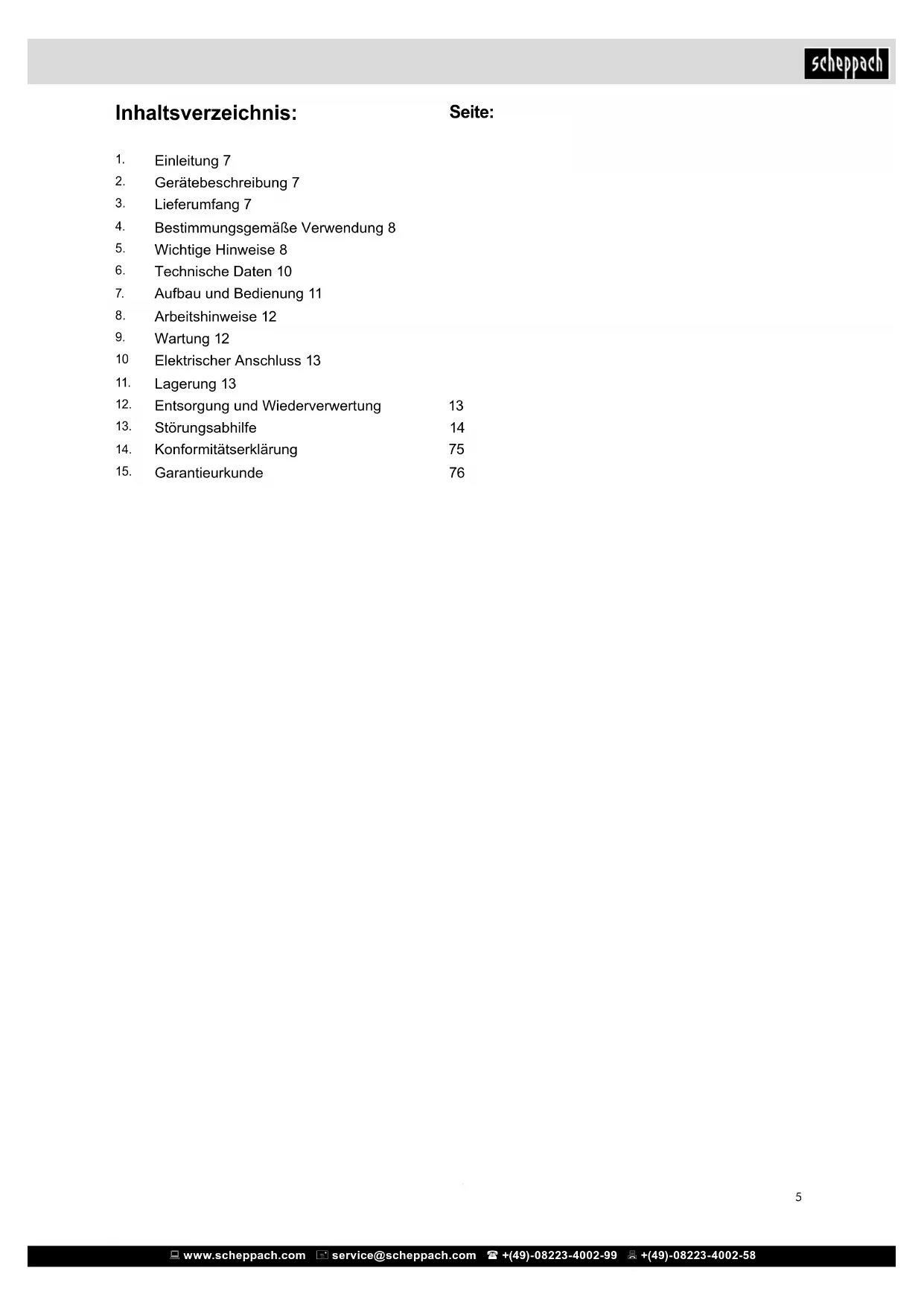

Inhaltsverzeichnis:

1. Einleitung 7
2. Gerätebeschreibung 7
3. Lieferumfang 7
4. Bestimmungsgemäß Verwendung 8
5. Wichtige Hinweise 8
6. Technische Daten 10
7. Aufbau und Bedienung 11
8. Arbeitschinweise 12
9. Wartung 12
   10 Elektrischer Anschluss 13
10. Lagerung 13
11. Entsorgung und Wiederverwertung 13
12. Störungsabhilfe 14
13. Konformitätserklarung 75
14. Garantieurkunde 76

Erklärung der Symbole auf dem Gerät

!	DE	Beachten Sie vor dem Gebrauch sãmtliche Sicherheitschinweise
	DE	Lesen und verstehen Sie vor der Inbetriebnahme den kompletten Text der Bedienungsanleitung.
	DE	Müssen Sie am Hang nicht auf oder abwärts.
	DE	Entfernen Sie vor dem Betrieb des Rasenmachers herumliegende Kleinteile, die umhergeschleudert werden können.
	DE	Gefahr durch fortschleudernde Teile bei laufendem Motor. Unbedingt Sicherheitsabstand einhalten.
	DE	Halten Sie nicht beteiligte Personen vom Geräf fern.
	DE	Stellen Sie sicher, dass andere Personen ausreichend Sicherheitsabstand einhalten.
	DE	Halten Sie Hände und Fuß von den rotierenden Messern fern.
	DE	Nehmen Sie keine Reinigungs-, Reparatur und Wartungsarbeitien bei laufender Maschine vor. Ziehen Sie den Netzstecker.
	DE	Halten Sie das Kabel vom rotierenden Messer fern.
	DE	Gehör- und Augenschutz benutzen!
	DE	Klasse II - Doppelisolierung.

1. Einleitung

HERSTELLER:

scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH

GünzburgerstraBe 69

D-89335 Ichenhausen

VEREHRTER KUNDE,

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeitsmen mit ihrem neuen Gerät.

HINWEIS:

Der Hersteller theses Gerätes haftet nach dem geltenden Produktthaftungsgesetz nicht für Schäden, die an thisem Gerät oder durch these gesät entstehen bei:

• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanweisung,
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte,
• Einbau und Austausch von nicht originen Ersatzteilen,
• nicht bestimmungsgemäßer Verwendung,
• Ausfallen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE0113.

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den ge samten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Elektrowerkzeug kennenzulernen und dessen bestimmungsgemäß Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanleitung enthalt wichtige Hinweise, wie Sie mit dem Elektrowerkzeug sicher, fachgerecht und wirt schäft lich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringn und die Zuverlösigkeit und Lebensdauer des Elektrowerkzeugs erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung mussen Sie unbedingt die für den Be trieb des Elektrowerkzeugs geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plas tik hülle geschützt vor Schmutz und Feuchtigkeit, bei dem Elektrowerkzeug auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet wer den. An dem Elektrowerkzeug dürfen nur Personen arbeiten, die im Gebrauch des Elektrowerkzeugs unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das ge for der te Mindestalter ist einzuhalten.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

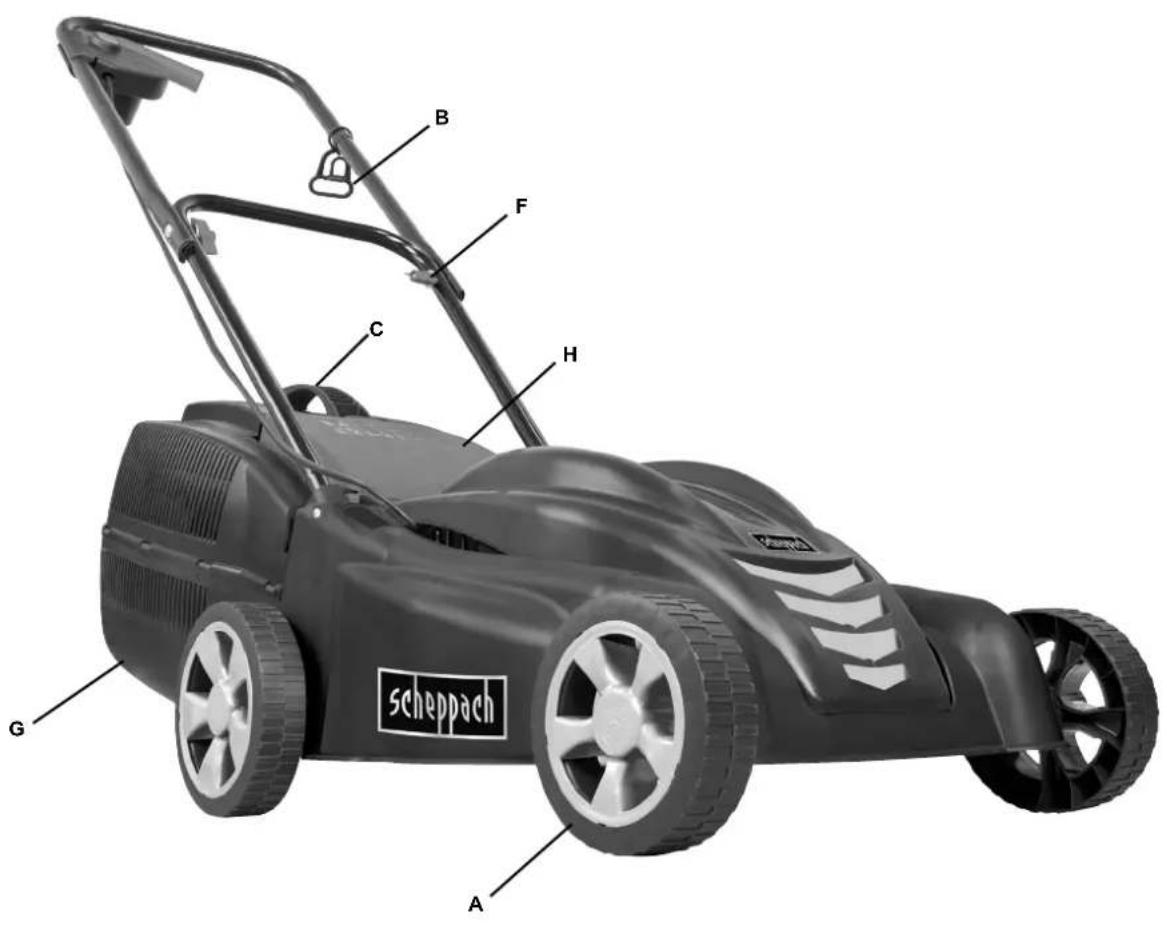

2. Gerätebeschreibung (Abb. 2)

A Rad
B Kabelhalter
C Handgriff

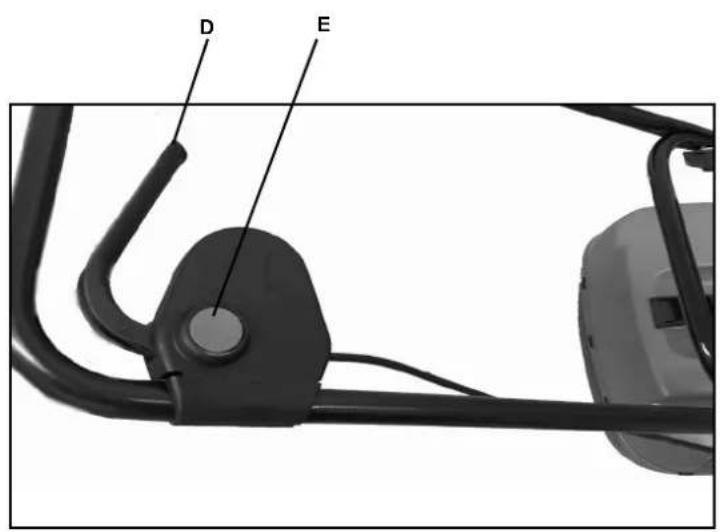

D Sicherheitsgriff
E Arretierungsknopf
F Feststell-Flügelmutter
G Auffangbehälter
H Auswurfklappe

3. Lieferumfang

• Öffnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss so fort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Bedie nungs anweisung mit dem Gerät vertraut.
• Danach entsorgen Sie dieseitte umweltgerecht.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Er satzteilen nur Original-Teile. Ersatzteile erhalten Sie bei Ihr dem -Fachhandler.
• Geben Sie bei Bestellungen unsere Antikelnummern so wie Typ und Baujahr des Gerätes an.

ACHTUNG

Gerät und Verpackungsmaterialien sind kein Kinderspielzeug! Kinder)dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spiel! Es besteht Verschluckungs- und Erstickungsgefahr!

Rasenmacher
- 4x Rader
4x Schrauben
- unterer Rohrrahmen
- oberer Rohrrahmen
4x Schrauben
2x Unterlegscheiben
- 2x Flügelmattern
- Handgriff
- oberes Teil Auffangbehälter
- untere Teil Auffangbehälter
- Kabelbinder
- Inbusschlüssel

4. Bestimmungsgemäß Verwendung

Die Maschine entspricht der gultigen EG-Maschinenrichtlinie.

• Vor Arbeitsaufnahme müssen sümmtliche Schutz- und Sicherheitseinrichtungen an der Maschine montiert sein.
  Die Maschine ist zur Bedienung durch eine Person konzipiert.
• Der Benutzer ist für entstehende Unfälle mit Dritten oder auftretende Gefahren für deren Eigentum verantwortlich
• Alle Sicherheits- und Gefahrenhinweise an der Maschine beachten.
• Alle Sicherheits- und Gefahrenhinweise an der Maschine vollzähig in lesbarem Zustand halten.
• Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Bechtung der Betriebsanleitung benutzen!
• Insbesondere Störungen, die die Sicherheit beeinträchtigen können, umgehend beseitigen (lassen)!
• Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den technischen Daten angegeben Abmessungen müssen eingehalten werden.
• Die zutreffenden Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten Sicherheitstechnischen Re geeln müssen beachtet werden.
• Die Maschinearf nur von sachkundigen Personen ge nutzt, gewartet oder repariert werden, die damit vertraut und über die Gefahren unterrichtet sind. Eigenmächtige Veränderungen an der Maschine schlieben eine Haftung des Herstellers für darauf resultierende Schäden aus.
  Die Maschinearf nur mit Originalzubehor und Original-Werkzeugendes Herstellers genutzt werden.
  Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schaden haftet der Hersteller nicht, das Risiko davonträgt allein der Benutzer.
• Der Rasenmacher ist ausschließlich zum Mähen von Rasen gebaut.
• Das Gerätarf nicht für den gewerblichen, handwerklichen oder Industrieellen Gebrauch eingesetzt werden.
• Wenn Sie nicht sicheren sind, ob eine Arbeitsbedingung sichere oder unsicher ist, arbeiten Sie nicht mit der Maschine.

Achtung! Wegen körperlicher Gefährung des Benutzersarf derRasenmaher nicht zu folgendenArbeiten eingesetzt werden: zum Trimmen von Buschen,Hecken und Strauchern,zum Schneider und Zerkleinern von Rankgewachsen oder Rasen auf Dachbepflanzungen oder in Balkonkasten und zum Reinigen (Absaugen) von Gehwegen und als Häcksler zum Zerkleinern von Baum- und Heckenabschnitten.Fernerarf derRasenmaher nicht als Motorhackle verwendet werden zum Einebren von Bodenerhebungen,wie z.B.Maulwurfshugel.

WARNHINWEIS!itte lesen Sie vor der Inbetriebnahme des Gerats zu ihrer eigenen Sicherheit die-ses Handbuch und die allgemeinen Sicherheitshinweise grundlich durch. Wenn Sie das Gerat Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Restrisiken

Die Maschine ist nach dem Stand der Technik und den anerkannten Sicherheitstechnischen Regel gebaut. Dennoch konnen beim Arbeiten noch einzeln Restrisiken auftreten.

• Verletzungen durch das rotierende Messer.
• Gefährung der Gesundheit durch Lärm. Personliche Schutzausrüstung (Gehorschutz)/TRagen.
• Gefährung der Gesundheit durch Strom. Bei Verwendung nicht ordungsgemälter Elektro-Anschlussleitungen. Bedienungsanweisung "Elektrischer Anschluss" beachten.
• Desweiteren könnenTOTZ aller getroffenen Vorkehrungen nicht offensichtliche Restrisikenbestehen.
• Restrisiken können minimiert werden, wenn die "Sicherheitschinweise", "Bestimmungs gemäß Verwendung" sowie die Bedienungsanweisung insgesamt beachtet werden.

5. Wichtige Hinweise

Allgemeine Sicherheitschinweise

WARNING Lesen Sie alle Sicherheitshinweis und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweis und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitschinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

• Den Rasenmacher nicht für nassen Rasen benutzen

• Das Werkzeug niemals mit defekter hinterer Abdeckung oder kaputtem Aufgangbehälter benutzen

• Bei der Benutzung des Werkzeugs ohne Auffangbehälter sicherstellen, dass die wichtere Abdeckung geschlossen ist (Verletzungsgefahr durch drehende Messer)

• Stets den Stecker aus der Netzsteckdoseziehen

• wenn das Werkzeug unbeaufsichtig ist

• vor dem Entfernen von festsitzendem Material
• vor dem Inspizieren und Reinigen des Werkzeugs oder vor Arbeiten an dem Werkzeug
• nach dem Anschlagen an einen Gegenstand
• wenn das Werkzeug beginnnt ungewöhnlich zu vibrieren

1. Arbeitsplatzsicherheit

• Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
• Arbeitsen Sie mit dem Elektrowerkzeug nicht in explosionsgeschieder Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeuges fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.
• Seien Sie besonderss vorsichtig beim Mähen auf nachgebenden Böden, an nahegelegenen Müllhalden, Gräben und Deichen.

2. Elektrische Sicherheit

• Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
• Vermeiden Sie Körperberührungen mit geerdeten Teilen (z.B. Metallzäune, Metallpfosten).
• Halten Sie Elektrowerkzeuge von Regen oder Nässe fem. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
• Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.

• Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters verminder das Risiko eines elektrischen Schlages.

• Das Kabel regelmäßig kontrollieren und ein beschädigtes Kabel von einem anerkannten Elektrofachmann ersetzen halten

• Bei der Verwendung des Werkzeugs in feuchten Umgebungen einen Fehlerstrom-(FI) Schutzschalter mit einem Auslösestrom von max. 30 mA verwenden
• Bei Benutzung von Verlängerungskabeln ist darauf zu achten, daß das Kabel vollständig abgerollt ist und eine Kapazität von 16 A hat
• Nur ein Veränderungskabel des Typs H05VV-F oder
• H05RN-F benutzen, das für die Anwendung im Freien vorgesehen und mit wasserfesten Steckern und Kupplungen versehen ist
• Nicht auf das (Veränderungs-) Kabel treten, darüber fahren, es knicken oder darüber ziehen
• Das (Verländerungs-) Kabel vor Hitze, Öl und scharfen Kanten schützen
  Das Verlängerungskabel regelmäßig inspizieren und bei Beschädigung austauschen (unzulängliche Kabel konnen gefährlich sein)

Warning! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringn, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

3. Verwendung und Behandlung des Elektrowerkzeuges

• Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.
• Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, dass sich nicht mehr ein- oder ausschalten{lasset,ist gefährlich und muss repariert werden.
• Ziehen Sie den Stecker aus der Steckdose und/oder entfern den Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhinder den unbeabsichtigten Start des Elektrowerkzeuges
• Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesen Gerät nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

• Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist.

• Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

• Halten Sie ihre Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
• Verwenden Sie Elektrowerkzeug, Zubehör Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

4. Sicherheit von Personen

Wer das Gerät nicht benutzen damit: Kinder und anderen Personen, die die Gebrauchsanweisung nicht kennen (Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen), Personen die unter Alkohol-, Drogen-, Medikamenteneinfluss stehen, mäde oder krank sind.

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
• Tragen Sie entsprechende Arbeitskleidung, wie beispielsweise: Schutzbrille, Gehorschutz und lange Hose. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst
• Benutzen Sie das Gerät nicht barfuß, stets feste Schuhe/TRagen.
• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschlieben, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
• Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situ- donen better kontrollieren.

• Machen Sie sich mit den Bedienelementen und der richtigen Verwendung vertraut

• Niemals mühen, wenn sich Personen (insbesondere Kinder) und Tiere in der unmittelbaren Höhe aufhalten

• Hände und Füße immer von den sich drehenden Teilen fernhalten
• Immer von der Austrittsöffnung fernhalten
• Den Motor gemäß der Anleitung einschalten; die Füße daraufweit von dem Messer fernhalten
• Dieses Werkzeug ist nicht damit bestimmt, von Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten, oder mangelnder Erfahrung und Wissen, benutzt zu werden; es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Werkzeug zu benutzen ist (Lokal konnen Vorschriften bezüglich des Alters des Benutzers gelten)
• Stellen Sie sicher, dass Kinder nicht mit dem Werkzeug speilen
  Den Rasenmacher nur im Gehen verwenden (niemals rennen)
• Auf schrägen Flächen auf einen sicheren Tritt achten und keine besonders steilen Abhängemähen
• Besondere Vorsicht walten{lassen, wenn Sie rückwärts gehen oder den Rasenmacher zu sich heranziehen.

5. Service

• Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

6. Technische Daten

EMP-33
Technische Daten
Schnittdaten Rasenmäher
Schnittbreite mm	310
Schnittthöheverstellbar mm	30-45-60
VolumenAuffangbehälter l	28
Antrieb
Motor V / Hz	230 / 50
Motorendrehzahl min-1	2850
Motornennleistung W	1000
Gewicht kg	10

Technische Änderungen vorbehalten!

Information zur Gerauschentwicklung nach den einschlädigen Normen gemessen:

Schalldruck L_dA = 74 dB(A)

Schalleistung L_WA = 92 dB(A)

Messunsicherheit K_PA = 3 ~dB(A)

Tragen Sie einen Gehorschutz.

Die Einwirkung von Lärn kann Gehörverlust bewirken.

Vibration linke Hand A_mv = 1,68~m / s^2

Vibration rechte Hand A_hv = 1,55 ~m / s^2

Messunsicherheit K_PA = 1,5m / s^2

Beschränken Sie die Gerauschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfrei Geräte.
• Warten und reinigen Sie das Gerät regelmäßig.
  Passen Sie ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
  Tragen Sie Handschuhe und Gehorschutz.

In dieser Bedienungsanweisung haben wir Stellen, die ihre Sicherheit betreffen, mit diesen Zeichen versehen:

7. Aufbau und Bedienung

ACHTUNG! Vor allen Arbeiten am Gerät - Reinigung, Inspektion, Wartung oder andere Arbeiten - das Gerät immer ausschalten und von der Stromversorgung trennen.

Montage

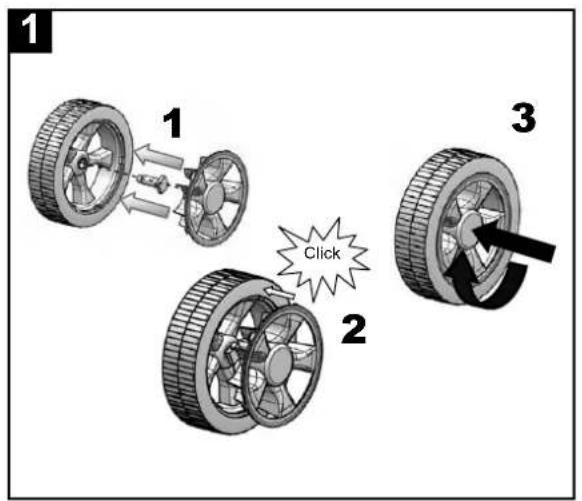

Montieren der Rader Fig. 1

• Drehen Sie den Rasenmaher um und montieren Sie die 4 Räder mit den 4 Schrauben an den Rasenmaher. Verwenden Sie hierfür den Inbusschlüssel.
• Sie können die Räder in 3 verschiedene Hohen (Schnitthöhe 30-45-60 mm) montieren. Achten Sie darauf auf dass alle 4 Räder in derselben Höhe montiert sind.

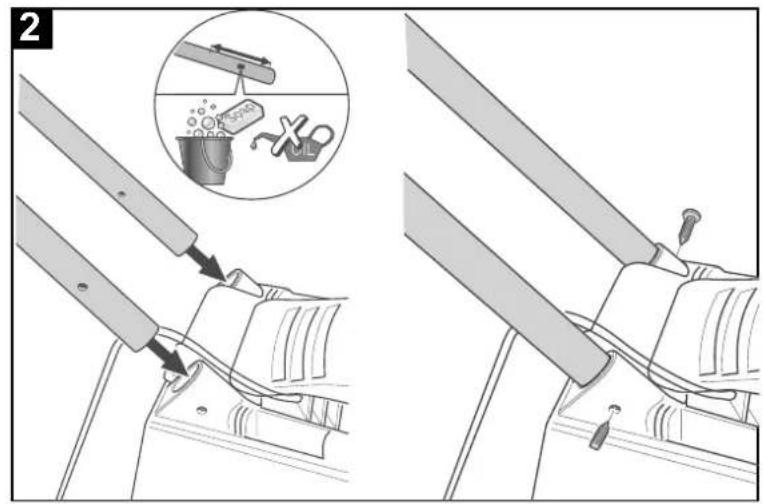

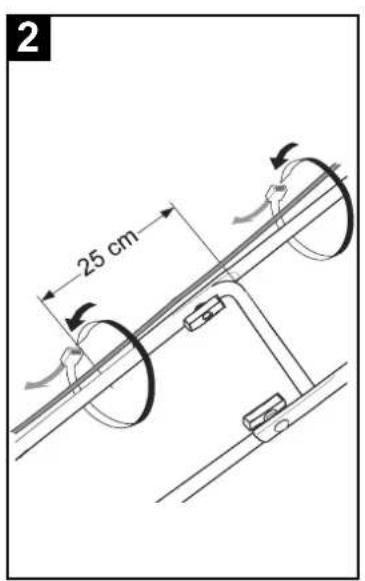

Montieren des Haltegriffs Fig. 2

• Stecken Sie den unteren Rohrrahmen in die Bohrung im Rasenmacher und fixieren Sieihn mit 2 Schrauben.
  Den oberen Rohrrahmen an dem Unteren mit den 2 Schrauben, 2 Unterlegscheiben und 2 Flugelmuttern anschrauben.

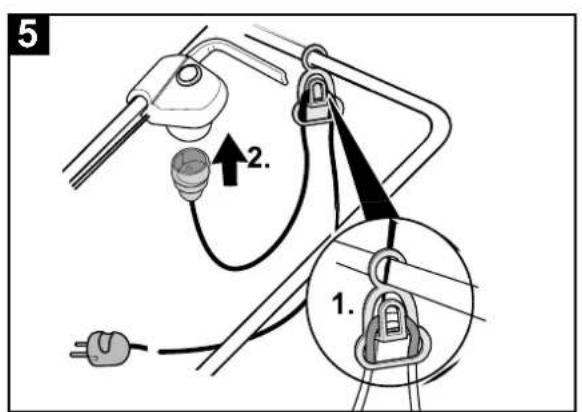

Befestigung des Kabels am Haltegriff

• Befestigen Sie das lose Kabel am oberen Rohrrahmen mithilfe der Kabelbinder. (Fig. 2)

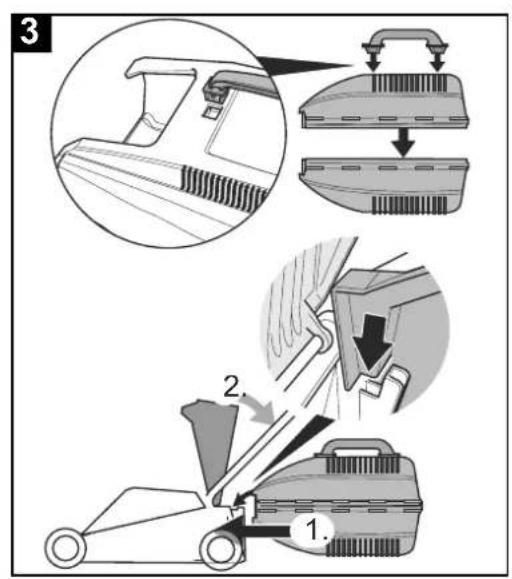

Montieren des Auffangbehalters Fig. 3

• Befestigen Sie den Handgriff am Auffangbehälter, wie in Fig. 3 beschrieben.
• Stecken Sie den oberen Teil des Auffangbehalters auf den Unteren, Achten Sie darauf dass die 2 Teile fest sitzen.
• Auswurfklappe anheiten und Grasfang einhängen.

Warning! Verwenden Sie nur originale Ersatztund Zubehörteile des Herstellers. Bei Nichtbeachtung konnen sich die Leistung verringn, Verletzungen aufreten und ihre Garantie erlösen.

Verwenden Sie die Maschine niemals ohne Schutz!

Bedienung

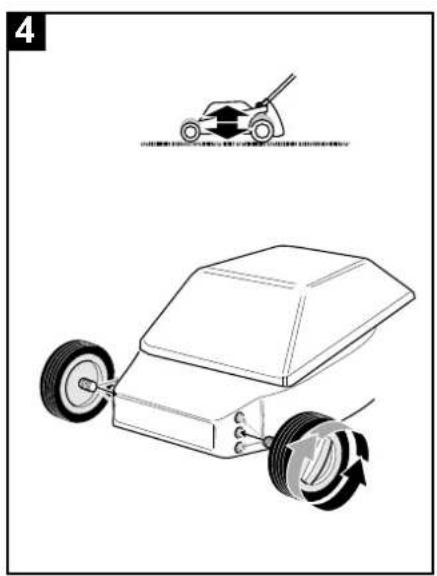

Schnithheneinstellung (30-45-60 mm) Fig. 4

• den Rasenmacher umdrehen
• die beiden vorderen Räder und die beiden hinteren Räder in das Gewinde mit der gewünschte Schnitthöhe einschrauben (30-45-60 mm)
• ! darauf aufachten, dass die vier Räder in der gleichen Schneidhöhe befestigt sind

Kabelhalter Fig. 5

• Schlaufe des Veränderungskabels gemäß Abbildung in den Kabelhalter B haken
• Festziehen, um das Veränderungskabel sicher zu befestigen.

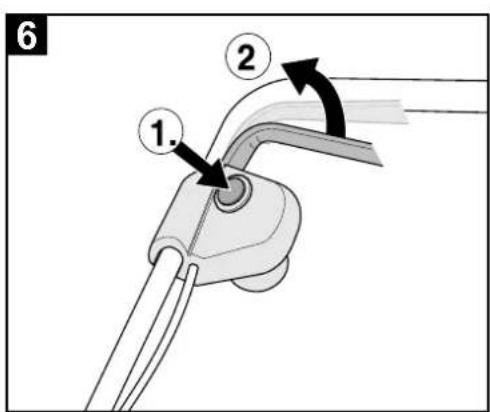

Ein-/Aus Sicherheitsbügel Fig. 6

Verhindert, dass das Werkzeug versehentlich eingeschaltet wird

• Hinter dem Gerät stehend - Arretierungsknopf E drücken und festhalten.
• Sicherheitsbürger Dziehen und halten, Arretierungsknopf E loslassen.
• ! nach dem Ausschalten bewegt sich das Messer noch eineuge Sekunden

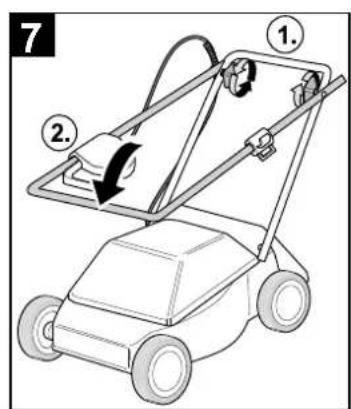

Aufbewährung Fig. 7

• Um viel Aufbewahrungsplatz zu sparen, klappen Sie den Griff nach vorne (lockern Sie die Flügelmutter F)
• ! Achten Sie darauf, dass das (Verlängerungs-) Kabel beim Umklappen/Aufklappen des Griffs nicht eingeklemmt wird (lassen Sie den Griff nicht fallen)
• Beim Verstauen keine anderen Objekte auf den Rasenmacher stellen
• Den Rasenmacher drinnen an einem trockenen Platz aufbewahren

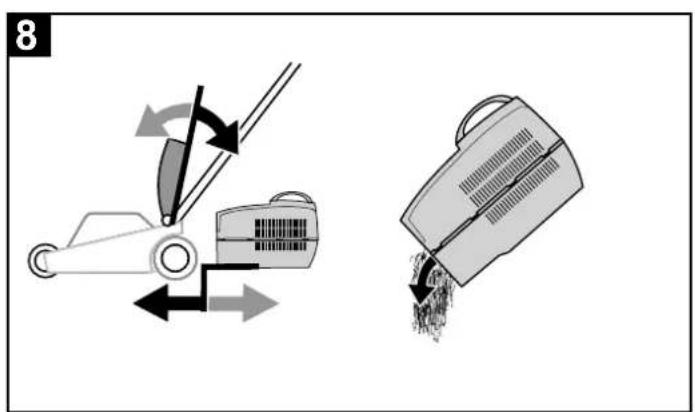

Grasfang abnehmen und entleeren Fig. 8 wenn Schnittgut am Boden liegenbleibt:

• Sicherheitsbürger loslassen und warten bis der Motor stehen.
• Auswurfklappe anheiten und Grasfang aushängen.
• Inhalt ausleeren.

8. Arbeitschinweise

Hinweise und Tipps beim Rasenmahen

• den Rasenmacher mit beiden Händen festhalten
• den Rasenmäher am Rand der Rasenfläche platzieren und beim Mahlen vorwärts laufen
• am Ende jeder Bahn umkehren und die vorherige gemachte Bahnleitung überlappen
• den Rasenmacher nur auf trockenen Rasenflächen verwenden
• den Rasenmacher von harten Objekten und Pflanzen fernhalten
  zum Mahen von langem Gras den Schneidmechanismus zuerst auf die maximale Schnitthöhe und anschließend auf eine geringere Schnitthöhe einstellen
• ! passen Sie ihre Schrittgeschwindigkeit beim Mahren von hohem Gras an

Vor der Anwendung

Die Funktion des Werkzeuges vor jeder Anwendung prufen und es bei einem Defekt sofort von einer qualifizierten Person reparieren setzen; das Werkzeug niemals selbst öffnen
Die zu mahende Rasenfläche gründlich inspizieren und alle harten Objekte entfern, die vom Schneidmechanismus erfasst und dann weggeschleudert werden konnten
- Immer sicherstellen, dass der Schneidmechanismus in einwandfreiem Zustand ist (d. h. verschlissene oder beschädigte Teile austauschen (lassen))
- Alle Muttern, Schrauben und Bolzen müssen angezogen sein, um sicherzustellen, dass sich der Rasenmaher in einem sicheren Arbeitszustand befindet

Während der Anwendung

• Nur bei ausreichendem Tageslicht oder mit entsprechender künstlicher Beleuchting führen
• Kippen Sie das Werkzeug beim Anlassen oder Einschalten des Motors nicht, außer dies ist für das Anlassen in hohem Gras notwendig (in thisum Fall nur so welt wie absolut notwendig kippen und nur den Teil, der vom Bediener entfernt ist); stets sicherstellen, dass beide Hande in Bedienungsposition sind, wenn das Werkzeug wieder auf den Boden aufgesetzt wird
• Sicherstellen, dass das Messer komplett zum Stillstand gekommen ist, wenn das Werkzeug gekippt wird, um Flächen zu überqueren oder für den Transport zu oder von der zu mahenden Fläche
  An Böschungen entlang mahren, nie hoch und runter
• Bei der Richtungsänderung bei Gefäle sehr vorsichtig sein
• Den Rasenmacher die anheben oder trag, wenn der Motor lauft
• Werkzeug immer ausschalten und Stecker aus der Netzsteckdoseziehen, wenn das Netz- oder Verlängerungskabel durchtrennt oder beschädigt wird oder sich verfangen hat (das Kabel nicht anfassen, bevor der Stecker gezogen wurde)
• Werkzeug nicht weiter verwenden, wenn das Kabel beschädigt ist; halten Sie theses von einem anerkannten Elektrofachmann ersetzen

9. Wartung

WARNHINWEIS!

Vor allen Arbeitsen am Gerät den Netzstecker aus der Steckdose halten.

Bei allen Arbeiten an und um Schneidwerkzeuge immer Schutzhandschuhe/TRagen.

Für alle Schäden, die durch Nichtbeachten der in dieser Gebrauchsanleitung gegebenen Hinweise entstehen, ist der Nutzer selbst verantwortlich. Dies gilt auch für nicht autorisierte Veränderungen am Gerät, Verwendung von nicht autorisierten Ersatzteilen, Anbauteilen, Arbeitswerkzeugen, artfremder und nicht bestimmungsgemäßer Einsatz, Folgeschäden durch Benutzung von defekten Bauteilen.

• Überprüfen Sie das Gerät regelmäßig vor Arbeitsbeginn.
• Verwenden Sie nur Originalzubehör und -ersatzteile.
• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz
• Halten Sie Werkzeug und Kabel immer sauber

• Den Rasenmacher nach jeder Verwendung mit einer Handbürste und einem weichen Tuch reinigen! kein Wasser verwenden (besonderss keine Hochdrucksprays)

• zusammengepressen Grasschnitt mit einem Holz- oder Kunststoffstück von den Messerflächen entfernen

• Regelmäßigen den Auffangbehälter auf Verschleiss oder Beschädigung untersuchen

• Regelmäßig auf verschlissene oder beschädigte Messer und Schrauben prufen und diese bei Bedarf austauschen (Schrauben im Satz)

Wechseln des Messers

• ! Ziehen Sie den Stecker aus der Steckdose und entnahmen Sie den Aufgangbehälter (G)
• ! Schutzhandschuhe tragien
  Den Rasenmacher umdrehen
• Halten Sie das Messer gut fest und entfernen/ montieren Sie das Messer mit einem 19er Schraubenschlüssel, indem Sie gegen den Uhrzeigersinn drehen.
• ! Verwenden Sie ausschließlich Original-Ersatzmesser
• Reinigen Sie den Wellenbereich und die Unterseite des Werkzeugs sorgfältig, bevor Sie das Messer montieren
• Soltte das Elektrowerkzeug trotz sorgfälliger Herstellungs- und Prüferfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienstelle ausführten zu halten

Service-Informationen

Es ist zu beachten, dass bei thisem Produkt folgenden Teile einem gebrauchsgemäßen oder natürlichen Verschleib unterliegen bzw. folgende Teile als Verbrauchsmaterialien bestehtigt werden.

Verschleitiete*: Messer; Rader, etc.

• nicht zwingend im Lieferumfang enthalten!

10. Elektrischer Anschluss

Der installierte Elektro-Motor ist betriebsfertig angeschlossen. Der Anschluß entspricht den einschlägigen VDE- und DIN-Bestimmungen.

Der Elektro-Bremsmotor bewirkt, dass nach dem Ausschalten die Messerscheibe schnell zum Stillstand kommt.

Installationen, Reparaturen und Wartungsarbeiten an der Elektroinstallation dürfen nur von Fachkräften ausgeführrt werden !!!

Wichtige Hinweise

Schadhafte Elektro-Anschlußleitungen

An elektrischen Anschlußleitungen entstehen oft Isolationsschäden.

Ursachen sind:

• Druckstellen, wenn Anschlußleitungen durch Fensster- oder Turspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlußleitung.
• Schnittstellen durch Überfahren der Anschlußleistung.
• Isolationsschäden durch Herausreifen aus der Wandsteckdose.
• Risse durch Alterung der Isolation.

Solche schadhaften Elektro-Anschlußleitungen dürfen nicht verwendet werden und sind auf Grund der Isolationsschäden lebensgefährlich.

Elektrische Anschlußleitungen regelmäßig auf Schäden überprüfen. Achten sie darauf, dass beim Überprüfen die Anschlußleitung nicht am Stromnetz hangt.

Elektrische Anschlußleitungen mit Schuko-Stecker und Schuko-Kupplung müssen den einschädigten VDE- und DIN-Bestimmungen entsprechen. Verwenden sie nur Anschlußleitungen mit Kennzeichnung von mind. H 07 RN oder eine Gummischlauchleitung. Ein Aufdruck der Typenbezeichnung auf der Anschlußleitung ist Vorschrift.

Wechselmotor

Die Netzspannung muß 230 Volt - 50 Hz betragen.
- Verläufigungsleitungen müssen bis 25m Länge einen Querschnitt von 1,5mm^2 , über 25m Länge mindestens 2,5mm^2 aufweisen.
- Der Netzanschluß wird mit 10 A träge abgesichert. Nach den Sicherheitsvorschriften ist der Motor mit einem Schalter mit intergiertem Schutzschalter ausgerüstet, der bei Überlastung den Strom abschlattet.

Überlastung kann eintreten:

• Bei längerem Blockieren der Messerscheibe
• Bei schnell hintereinanderfolgenden Ein- und Ausschaltintervallen. Bei blockierter Messerscheibe, die Ursache der Überlastung beseitigen. Netzsteckerziehen!

Nach kurzer Abkuhlzeit den Motor wieder einschalten.

11. Lagerung

• Trennen Sie den Rasenmaher von der Stromzufuhr, wenn das Gerät nicht verwendet wird.
• Olen Sie die Messer ein, um Rost zu verhindern.
  Lagern Sie das Gerät an einem trockenen Platz außerhalb der Reichweite von Kindern.
• Wenn das Gerät nicht verwendet wird, lagern Sie es so, dass es nicht durch unberechtigte Person gestartet werden kann.

12. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführrt werden.

Das Gerät und dessen Zubehör bestehen aus verschieden Materialien, wie z.B. Metall und Kunststoffe. Führten Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

13. Störungsabhilfe

Die folgende Tabelle zeigt Fehlersymptome auf und beschreiben wie Sie Abhilfe schaffen können, wenn ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseitigen können, wenden Sie sich an ihre Service-Werkstatt.

Vor allen Arbeitsen am Gerät den Netzstecker aus der Steckdose halten.

Störung mögliche Ursache Abhilfe
Rasenmáher Funktioniert nicht	·keine Stromversorgung ·Netzsteckdose defekt ·Verlängerungskabel beschädigt ·Gras zu hoch ·On/Off Schalter defekt	·Stromversorgung prüfen (Netzkabel, Schutzschalter, Sicherungen) ·andere Steckdose verwenden ·Verlängerungskabel austauschen ·Schnitthöhe erhöhen und Werkzeug kappen ·Reparatur durch ein autorisiertes Servicecenter
Rasenmáher hat Aussetzer	·Verlängerungskabel beschädigt ·Innenverdraughtung defekt	·Verlängerungskabel austauschen ·Händler/Kundendienst kontaktieren
Der Rasen ist nach dem Mähen ungleichmäßig oder Motor arbeitet schwer	·Schnitt zu niedrig ·Messer ist stumpf ·Unterseite des Werkzeugs verstopft ·keine einheitliche Schnitthöhe	·Schnitthöhe erhöhen ·Messer austauschen ·Werkzeug reinigen ·stellen Sie alle 4 Räder auf eine einheitliche Schnitthöhe ein
Messer dreht sich nicht	·Messer sitzt fest ·Schraube/Mutter an Messer lose	·Blockierung entfernen ·Festziehen
Werkzeug vibriert ungewöhlich	·Messer ist beschädigt ·Schraube/Mutter an Messer lose	·Messer austauschen ·Festziehen

Table of contents:

Page:

Fabrikation von Holzbearbeitungsmaschine GmbH

GünzburgerstraBe 69

D-89335 Ichenhausen

DEAR CUSTOMER,

Fabrikation von Holzbearbeitungsmaschine GmbH

GünzburgerstraBe 69

D-89335 Ichenhausen

CHER CLIENT.

Fabrikation von Holzbearbeitungsmaschinen GmbH

GünzburgerstraBe 69

D-89335 Ichenhausen

EGREGIO CLIENTE.

Fabrikation von Holzbearbeitungsmaschinen GmbH

GünzburgerstraBe 69

D-89335 Ichenhausen

ESTIMADO CLIENTE,

Fabrikation von Holzbearbeitungsmaschinen GmbH

Günzburgrger Straße 69

D-89335 Ichenhausen

GEACHEK LANT.

4. Veiligkeit van Personen

Fabrikation von Holzbearbeitungsmaschinen GmbH

GünzburgerstraBe 69

D-89335 Ichenhausen

SZANOWNY KLIENCIE,

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andemfalls verlert der Käfer samsliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jeder Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollen, kostenlos ersetzen. Für

Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile ragt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadenersatzansprüche sind ausgeschlossen.

Warranty GB
