Producttype	Benzinegrasmaaier
Merk	AL-KO
Model	Premium 520 VSB
Snijbreedte	52 cm
Instelling van de maaihoogte	Gecentraliseerde instelling, meerdere standen
Opvangbak	Met vulniveau-indicator
Mulchfunctie	Optioneel (mulchkit)
Zijwaartse uitworp	Optioneel
Motor	Benzine, 4-takt
Start	Handmatig (startkabel) of elektrisch (optioneel)
Wielaandrijving	Optioneel (Vario-continue overbrenging)
Veiligheidsbeugel	Ja (stopt het mes en de motor bij loslaten)
Deflectorklep	Ja
Gewicht	Ongeveer 35 kg
Brandstof	Normale loodvrije benzine
Brandstoftankinhoud	Ongeveer 1,5 L
Motoroliecapaciteit	Ongeveer 0,6 L
Onderhoud	Reiniging na elk gebruik, slijpen/vervangen van het mes, olie verversen, luchtfilter, bougie
Garantie	Wettelijke termijn volgens het aankoopland
Beoogd gebruik	Particuliere terreinen, droog gras

Veelgestelde vragen - Premium 520 VSB AL-KO

Hoe start ik de Premium 520 VSB grasmaaier?

Om de motor te starten, zet u de gasklep op de maximale stand (indien aanwezig), druk 3 keer op de primer (5 keer als de temperatuur < 10°C is), trek dan de veiligheidsbeugel naar het stuur en houd deze vast. Trek snel aan de startkabel en laat deze langzaam terugrollen. Voor een elektrische start draait u de contactsleutel om.

Hoe stel ik de maaihoogte in?

Stop de motor en wacht tot het mes stilstaat. Gebruik de centrale ontgrendelingshendel om de hendel naar links of rechts te duwen op de gewenste hoogte. Zorg ervoor dat alle wielen op dezelfde stand zijn ingesteld.

Wat te doen als de motor niet start?

Controleer het benzine- en oliepeil. Zorg ervoor dat de gasklep op 'Start' staat (indien aanwezig). Controleer de bougie en het luchtfilter. Controleer of het mes vrij kan draaien. Voor elektrische modellen laadt u de startaccu op. Probeer te starten op een reeds gemaaid oppervlak.

Hoe installeer ik de mulchkit?

Stop de motor en wacht tot het mes stilstaat. Verwijder de grasopvangbak (til de deflectorklep op). Steek de mulchkit in de uitwerp opening totdat deze vastklikt. Forceer niet als de kit niet vastklikt.

Wat is de aanbevolen maaihoogte voor mulchen?

Voor een goed resultaat mag de hoogte van het gras voor het maaien niet meer dan 8 cm zijn, en na het maaien minstens 4 cm. Verminder de rijsnelheid om het mulchen te optimaliseren.

Hoe ververst u de motorolie?

Zorg voor een opvangbak. Laat de motor afkoelen. Kantel de grasmaaier (met de carburateur naar boven) om de olie via de vulopening af te tappen of zuig deze eruit. Voer de gebruikte olie af bij een recyclingcentrum.

Hoe vervang ik het maaimes?

Vervang het mes alleen als de motor uit is en de bougie is losgekoppeld. Draag handschoenen. Demonteer het versleten mes en monteer een nieuw, uitgebalanceerd mes. Laat het mes slijpen of vervangen door een erkend servicecentrum.

Waarom wordt de grasopvangbak niet voldoende gevuld?

Controleer de maaihoogte (te laag of te hoog). Laat het gras drogen. Slijp of vervang het mes. Reinig het rooster van de opvangbak en het uitwerpkanaal.

Hoe activeer ik de wielaandrijving?

Start de motor. Druk de aandrijfbeugel tegen het stuur en houd deze vast. De aandrijving wordt ingeschakeld. Laat los om uit te schakelen. Voor de Vario-overbrenging trekt u aan de hendel om de snelheid te verhogen of te verlagen.

Wat te doen als de grasmaaier abnormaal trilt?

Stop onmiddellijk de motor. Controleer de staat van het mes: het moet gebalanceerd en onbeschadigd zijn. Als het mes verbogen of uit balans is, laat het dan vervangen door een professional. Controleer ook de bevestigingen.

GEBRUIKSAANWIJZING Premium 520 VSB AL-KO

NL: Instructies voor gebruik ....27

■ Lees voor de ingebruikname eerst deze documentatie volledig door. Dit is een voorwaarde voor veilig werken en een storingsvrij gebruik. Maak u voor het gebruik vertrouwd met de bedieningselementen en de functies van de machine.
■ U moet de veiligheidsinstructies en waarschuwingen die in dit document en op het apparaat vermeld staan opvolgen.
■ Bewaar de bedieningshandleiding voor het gebruik en geef deze ook door aan toekomstige gebruikers.

Legenda

Let op!

Nauwkeurig opvolgen van de waarschuwingsinstructies kan schade aan personen en zaken voorkomen.

Speciale instructies voor een beter begrip en een goed gebruik.

Het camerasymbool verwijst naar afbeeldingen.

Inhoudsopgave

Over dit handboek 27

Productbeschrijving 27

Veiligheidsinrichtingen en beschermende componenten 27

Veiligheidsinstructies 29

Montage....30

Tanken....30

Ingebruikname....31

Elektrische starten (optie)....33

Onderhoud en reiniging 33

Opslag 34

Reparaties 35

Afvoer 35

EG-conformiteitsverklaring 35

Garantie....35

Hulp bij storingen....36

Productbeschrijving

In deze documentatie worden verschillende modellen benzinegrasmaaiers beschreven. Enkele modellen zijn uitgerust met een grasopvangbox en/of zijn bovendien geschikt voor mulchen.

Identificeer uw model aan de hand van de productfoto's en de beschrijving van de verschillende opties.

Gebruik volgens bestemming

Dit apparaat is bestemd voor het maaien van gras in privégebruik en mag niet enkel op droog gazon worden ingezet.

Een ander of verdergaand gebruik geldt niet als gebruik volgens bestemming.

Mogelijk verkeerd gebruik

■ Deze grasmaaier is niet geschikt voor gebruik in openbare plantsoenen, parken en sportvelden of voor land- en bosbouw
■ Veiligheidsinrichtingen mogen niet worden gedemonteerd of overbrugd
■ Het apparaat niet gebruiken bij regen of op een nat gazon
■ Het apparaat mag niet professioneel worden toegepast

Veiligheidsinrichtingen en beschermende componenten

Let op! - Gevaar voor letsel!

Veiligheidsinrichtingen en beschermende componenten mogen niet buiten werking worden gesteld!

Veiligheidsbeugel

Het apparaat is uitgerust met een veiligheidsbeugel. Bij gevaar moet de veiligheidsbeugel worden losgelaten.

■ mes wordt gestopt
■ motor wordt gestopt

Veiligheidsklep

De veiligheidsklep beschermt tegen het eruit vliegen van de onderdelen.

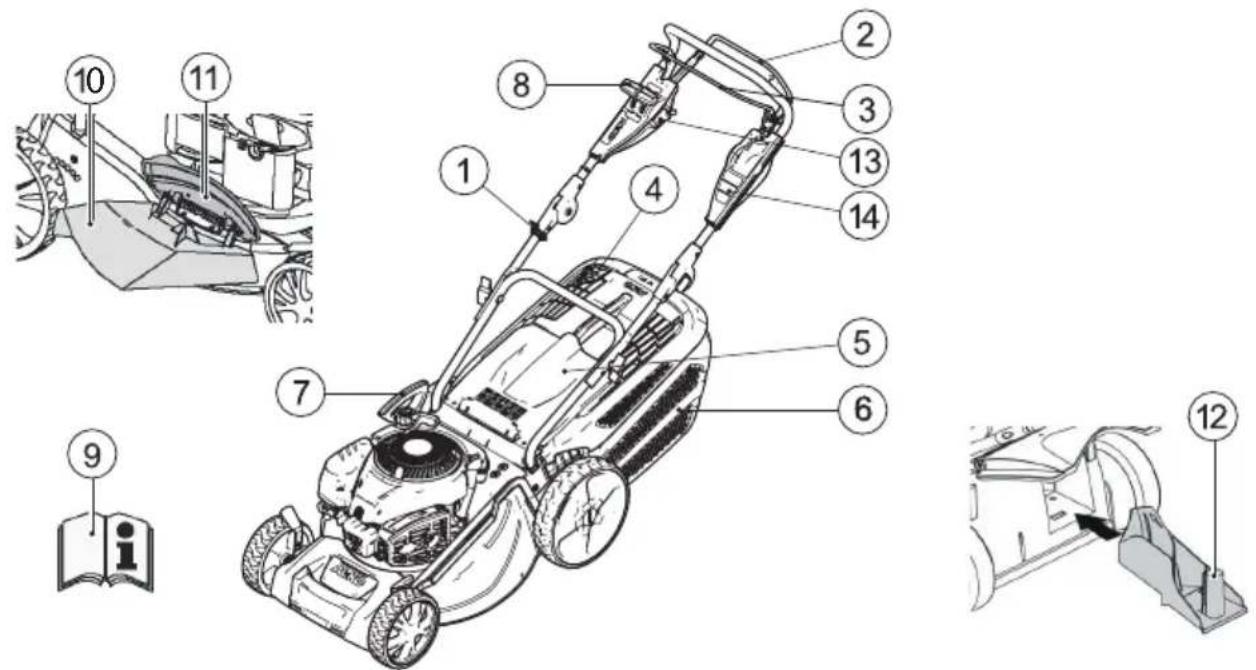

1 Startkabel 8 Varioaandrijving*
2 Wielaandrijving* 9 Gebruikshandleiding
3 Veiligheidsbeugel 10 Uitwerpinzet*
4 Vulstandindicatie* 11 Sluitklep*
5 Veiligheidsklep* 12 Mulchkit*
6 Grasopvangbox* 13 Zünschloss voor elektrische start
7 Snijhoogteverstelling* 14 Korte handleiding

* afhankelijk van de uitvoering

Symbolen op het apparaat

	Let op!Voorzichtig handelen bij gebruik.		Voordat u werkzaamheden gaat uitvoeren aan het snijmechanisme, eerst de bougiedop uittrekken.
	Vóór de ingebruikname gebruiksaanwijzing lezen!		Korte handleidingMotorrem losmaken.
	Derden buiten het gevarenbereik houden!		Korte handleidingWielaandrijving inschakelen.
	Handen en voeten bij messen vandaan houden		Korte handleidingSnelheidsregelaar start / stop.
	Afstand houden van het gevarenbereik.

Extra symbolen bij apparaten met elektrische start

Let op! Gevaar door elektrische schok.

Aansluitleiding uit de buurt houden van het mes.

Apparaat voor onderhoudswerkzaamheden of bij beschadigde kabel altijd van het stroomnet halen.

Veiligheidsinstructies

Let op!

Apparaat alleen in een technisch perfecte staat gebruiken!

Let op! - Gevaar voor letsel!

Veiligheidsinrichtingen en beschermende componenten mogen niet buiten werking worden gesteld!

Let op! - Brandgevaar!

Machines met volle tank niet in gebouwen opbergen, waarin benzinedampen met open vuur of vonken in aanraking kunnen komen!

Bereik rondom de motor, uitlaat, accuhuis, brandstoftank vrij van maaigoed, benzine en olie houden.

■ Derden buiten de gevarenzone houden
■ De machinebestuurder of gebruiker is verantwoordelijk voor ongevallen met andere personen of hun eigendommen
■ Kinderen of andere personen die de gebruikshandleiding niet kennen mogen het apparaat niet gebruiken
■ Lokale voorschriften over de miniumleeftijd voor een bediener in acht nemen
■ Het apparaat niet bedienen onder invloed van alcohol, drugs of medicijnen
■ Doelmatige werkkleding dragen
lange broek
■ stevige en niet glijdende schoenen
- gehoorbescherming
■ Bij het werken op hellingen
■ altijd opletten dat u stabiel staat
altijd dwars ten opzichte van de helling maaken, nooit omhoog of omlaag

■ niet maaien op helling van meer dan 20
■ Wees zeer voorzichtig bij het keren

■ Enkel bij voldoende daglicht of kunstmatige verlichting werken
■ Lichaam, ledematen en kleding uit de buurt van het mes houden
■ Landspecifieke voorschriften voor de tijd van het gebruik in acht nemen
■ Gebruiksklaar apparaat niet onbeheerd laten
■ Enkel met scherp mes maaien
■ Apparaat nooit gebruiken met beschadigde veiligheidsinrichtingen / veiligheidsroosters
■ Apparaat nooit zonder volledig gemonteerde veiligheidsinrichtingen gebruiken (bijv.: veiligheidsklep, grasopvangvoorzieningen)
■ Apparaat voor ieder gebruik controleren op beschadigingen, voordat u het apparaat weer in gebruik neemt de beschadigde onderdelen laten vervangen
■ Motor uitzetten, wachten tot het apparaat stilstaat en bougiedop uittrekken
■ als u het apparaat verlaat
na het optreden van storingen
■ voor het ontgrendelen van blokkeringen
■ voor het verwijderen van verstoppingen
na het contact met vreemde voorwerpen
Als storingen en ongewoonlijke trillingen in het apparaat optreden

Zoeken naar beschadigingen aan de grasmaaier en de vereiste reparaties uitvoeren, voordat u de grasmaaier opnieuw start en er mee gaat werken.

■ Bougiedop opsteken en motor starten
na het verhelpen van storingen (zie tabel met storingen) en controle van het apparaat
na het reinigen van het apparaat
■ Het grasvlak dat moet worden gemaaid volledig en nauwkeurig controleren, alle vreemde voorwerpen verwijderen
- Bijzonder goed opletten bij het omkeren van de grasmaaier of wanneer u de grasmaaier naar u toetrekt
■ Niet over hindernissen maaien (bijv. takken, boomwortels)
■ Snijdsel enkel verwijderen bij stilstaande motor

■ Motor / mes uitschakelen, wanneer er over een ander vlak dan het te maaien grasvlak moet worden gereden
■ Apparaat nooit bij draaiende motor optillen of dragen
■ Bij het vullen met benzine of motorolie niet eten of drinken
■ Benzinedampen niet inademen
■ Beweeg het apparaat stapvoets voort.
■ Controleer voor het gebruik of alle moeren, schroeven en bouten vastzitten

Montage

Meegeleverde montagehandleiding in acht nemen.

Let op!

Het apparaat mag pas na volledig te zijn gemonteerd gebruikt worden.

Tanken

Voor de ingebruikname moet u de grasmaaier voltanken.

Waarschuwing - Brandgevaar!

Benzine en olie zijn zeer licht ontvlambaar!

Steeds de bijgeleverde gebruiksaanwijzing van de motorfabrikant in acht nemen.

Verbruiksstoffen

	Benzine Motorolie
Soort normale	benzine / loodvrij	zie de aanwijzingen van de motorfabrikant
Vulhoeveelheid	zie de aanwijzingen van de motorfabrikant	ca. 0,6 l

Veiligheid

Waarschuwing!

Motor niet in afgesloten ruimten laten lopen. Vergiftigingsgevaar!

■ Benzine en olie enkel in daarvoor bestemde

reservoirs bewaren

■ Benzine en olie enkel bij koude motor en buiten vullen of aftappen
■ Bij draaiende motor geen benzine of olie vullen
■ Tank niet te vol vullen (benzine zet uit)
■ Tijdens het tanken niet roken
■ De tankdop niet bij draaiende of warme motor openen
■ Beschadigde tank of tankdop vervangen
■ Tankdop altijd stevig vastdraaien
■ Als er benzine gemorst is:

Motor niet starten
Startpogingen vermijden
Apparaat reinigen

■ Als er motorolie gemorst is:

Motor niet starten
■ Uitgestroomde motorolie met oliebindmiddel of een lap opzuigen en juiste wijze afvoeren
Apparaat reinigen

Oude olie mag u

■ niet bij het afval voegen
■ in de riolering, de afvoer of op de grond uitgieten

Wij adviseren u om de afgewerkte olie in een gesloten tankje af te geven bij het recyclingcentrum of bij een klantenservice locatie.

Benzine vullen

1. Tankdop afschroeven, op een schone plek leggen.
2. Benzine met een trechter vullen.
3. Vulopening van de tank stevig sluiten en reinigen.

Motorolie vullen

1. Olievuldop afschroeven, dop op een schone plek leggen.
2. Olie met een trechter vullen.
3. Olievulopening stevig sluiten en reinigen.

Ingebruikname

Let op!

Met een loszittend, of versleten snijmechanisme, en/of loszittende onderdelen, mag het apparaat niet gebruikt worden!

Voor iedere ingebruikname moet u een visuele controle uitvoeren.

Het camerasymbool op de volgens pagina's wijst op de afbeeldingen op pagina 4–7.

Snijhoogte instellen

Let op! - Gevaar voor letsel!

Snijhoogte enkel bij uitgeschakelde motor en stilstaand mes verstellen.

- Altijd alle wielen op dezelfde snijhoogte instellen.

- Snijhoogteverstelling is afhankelijk van het model.

Centrale verstelling (1)

1. Hendel voor de ontgrendeling opzij duwen en vasthouden.
2. Hendel naar links of rechts naar de gewenste snijhoogte schuiven.
3. Hendel laten vergrendelen.
4. Op gelijke vergrendelpositie bij alle wielen letten.

Maaien met grasopvangbox

Let op! - Gevaar voor letsel!

Grasopvangbox enkel bij uitgeschakelde motor en stilstaand mes verwijderen of monteren.

1. Veiligheidsklep optillen en grasopvangbox in de houders hangen (3).

Let op!

Alleen een grasopvangbak die correct is ingehaakt en onbeschadigd is, biedt voldoende bescherming tegen weggeslingerde onderdelen!

Vulstandindicatie

De vulstandindicatie wordt door de luchtstroom tijdens het maaien omhoog geduwd (2a).

Wanneer de grasopvangbox vol is, ligt de vulstandindicatie tegen de box (2b). De grasopvangbox moet worden geleegd.

Grasopvangbox leegmaken

1. Veiligheidsklep optillen.
2. Grasopvangbox eruit hangen en naar achteren toe verwijderen (3).
3. Grasopvangbox leegmaken.
4. Veiligheidsklep optillen en grasopvangbox weer in de houders hangen (3).

Maaien zonder grasopvangbox

Let op!

Enkel bij goed werkende draaiveer van de veiligheidsklep zonder grasopvangbox maaien.

De veiligheidsklep ligt met veerkracht tegen de behuizing van de grasmaaier. Het gemaaide gras wordt zo naar achteren uitgeworpen.

Mulchen met mulchkit (optie)

Bij het mulchen wordt het snijdsel niet opgevangen, maar blijft liggen op het gazon. De mulchlaag beschermt de bodem tegen uitdrogen en verzorgt deze met voedingsstoffen.

De beste resultaten worden bereikt wanneer regelmatig ca. 2 cm wordt teruggesneden. Enkel jong gras met zachte bladeren verrotten snel.

■ Grashoogte vóór het mulchen: maximaal 8 cm
■ Grashoogte na het mulchen: minimaal 4 cm

Stapsnelheid aanpassen aan het mulchen, niet te snel gaan.

Mulchkit inzetten

Let op! - Gevaar voor letsel!

Mulchkit enkel bij uitgeschakelde motor en stilstaand mes inzetten of verwijderen.

1. Grasopvangbox afnemen ( 3).

2. Veiligheidsklep optillen en mulchkit in de uitwerpschacht plaatsen (4). Vergrendeling moet vastklikken.

Wanneer de mulchkit niet vastklikt, kunnen mulchkit en mes worden beschadigd.

Mulchkit verwijderen

1. Veiligheidsklep optillen.
2. Vergrendeling aan mulchkit losmaken ( 5/1).
3. Mulchkit eruit trekken ( 5/2).

Maaien met zijuitworp (optie)

Let op - letselrisico!

Zijuitworpkap alleen bij uitgeschakelde motor en stilstaand mes afnemen of aanbrengen.

Zijuitworpkap plaatsen

1. Grasopvangbak verwijderen en mulchset plaatsen.
2. Vergrendelingshendel van de afdekklep van de zijuitworp indrukken (6/1).
3. Afdekklep van de zijuitworp openklappen en vasthouden (6/2).
4. Zijuitworpkap plaatsen ( 6/3).
5. Afdekklep langzaam sluiten. De afdekklep voorkomt dat het zijuitworpkanaal uit de machine kan vallen.

Zijuitworpkap verwijderen

1. Afdekklep van de zijuitworp openklappen en vasthouden (6/2).
2. De zijuitworpkap verwijderen en de afdekkap sluiten (6/3).

Motor starten

Let op! - Vergiftigingsgevaar!

Motor niet in afgesloten ruimten laten lopen.

Let op! - Gevaar voor letsel!

Apparaat tijdens het starten niet kantelen.

• Motor enkel starten als het mes is gemonteerd (mes dient als rotatiemassa)
• Bij het starten van de warme motor choke of primerknop NIET gebruiken
• Regelaarinstellingen aan de motor niet wijzigen

■ Apparaat niet starten, wanneer het uitwerpkanaal niet door één van de volgende onderdelen is afgedekt:

grasopvangbox
veiligheidsklep
mulchkit

■ Goed opletten bij het bedienen van de startschakelaar en de aanwijzingen van de fabrikant opvolgen
■ Erop letten dat er voldoende afstand is tussen de voeten en het snijgereedschap
■ Apparaat in laag gras starten

Handmatig starten

zonder snelheidsregelaar, met primer (☐)

1. Primerknop 3x indrukken, met tussenpozen van ca. 2 seconden (7). Bij temperaturen onder 10 °C de primerknop 5x indrukken.
2. Veiligheidsbeugel naar de duwbeugel trekken en vasthouden (8) – veiligheidsbeugel klikt niet vast.
3. Startkabel krachtig en snel uittrekken en daarna weer langzaam laten oprollen (9).

De motor heeft een vast toerental. U kunt het toerental daarom niet regelen.

zonder snelheidsregelaar, zonder primer/choke

1. Veiligheidsbeugel naar de duwbeugel trekken en vasthouden (8) – veiligheidsbeugel klikt niet vast.

2. Startkabel krachtig en snel uittrekken en daarna weer langzaam laten oprollen (9).

De motor heeft een vast toerental. U kunt het toerental daarom niet regelen.

Elektrische starten (optie)

Elektrische start zonder primer/choke

1. Veiligheidsbeugel naar de duwbeugel trekken en vasthouden (8) – veiligheidsbeugel klikt niet vast.
2. Contactsleutel in het contactslot steken en helemaal naar rechts draaien (10).
3. Op het moment dat de motor draait, contactsleutel loslaten (springt terug in de stand „0“).

Motor uitzetten

1. Veiligheidsbeugel loslaten ( 14).

- Motor schakelt uit.

Let op ernstige snijwonden!

Motor kan nalopen. Na het uitschakelen controleren of de motor stilstaat.

Wielaandrijving (optie)

Let op!

Aandrijving enkel bij draaiende motor schakelen.

Wielaandrijving inschakelen.

1. Aandrijfbeugel tegen de duwbeugel duwen en vasthouden (11) – aandrijfbeugel klikt niet vast.
2. Wielaandrijving wordt ingeschakeld.

Wielaandrijving uitschakelen

1. Aandrijfbeugel loslaten ( 13).
2. Wielaandrijving wordt uitgeschakeld.

Varioaandrijving (Speed Control) (optie)

Met de varioaandrijving kan de rijsnelheid van de grasmaaier traploos worden gewijzigd.

Let op!

Hendel enkel bij draaiende motor bedienen. Schakelen zonder motoraandrijving kan het aandrijfmechanisme beschadigen.

■ Voor een hogere snelheid de henden(12) in de richting (€12/1) trekken
■ Voor een lagere snelheid de henden (12) in de richting (12/2) trekken

Rijsnelheid altijd aanpassen aan de actuele toestand van de bodem en het gras.

Onderhoud en reiniging

Let op! - Gevaar voor letsel!

• Voor onderhouds- en reinigingswerkzaamheden altijd de eerst de motor uitschakelen en de bougiedop eruit trekken.
• Motor kan nalopen. Na het uitschakelen controleren of de motor stilstaat.
• Bij onderhouds- en reinigingswerkzaamheden aan het mes altijd werkhandschoenen dragen!

■ Grasopvangvoorziening regelmatig controleren op goede werking en slijtage
■ Het apparaat na ieder gebruik reinigen
■ Apparaat niet met water schoonspuiten. Indringend water kan tot storingen leiden (ontstekingssysteem, carburateur)
■ Mes regelmatig controleren op beschadigingen
■ Defecte geluidsdempers altijd vervangen

Grasmaaier kantelen

Afhankelijk van de motorproducent moet:

■ de carburateur / het luchtfilter naar boven wijzen (15)
■ de bougie naar boven wijzen (16)

Bedieningshandleiding van de motorproducent in acht nemen!

Mes bijslijpen / vervangen

■ Stomp of beschadigd mes enkel bij een servicepunt of een geautoriseerd vakbedrijf laten slijpen / vervangen
■ Bijgeslepen messen moeten uitgebalanceerd zijn

Let op!

Niet uitgebalanceerde messen veroorzaken sterke trillingen en beschadigen de grasmaaier.

In de volgende gevallen is er altijd een inspectie door een vakman nodig:

■ als het tegen een obstakel gereden is
■ als de motor plotseling stilvalt
bij drijfwerkschade
als de V-snaar defect is
als een mes verbogen is
■ als de motoras is verbogen

Startaccu opladen (optie)

■ Aanwijzingen van de motorproducent in acht nemen.

Let op!

Enkel de meegeleverde originele lader gebruiken.

• Startaccu enkel in droge, goed geventileerde ruimtes laden.
• Grasmaaier tijdens het laden niet aanzetten.

Motoronderhoud

Motorolie verversen

1. Een geschikte bak klaarzetten om de olie op te vangen.
2. Olie via de olievulopening volledig laten uitstromen of afzuigen.

De afgewerkte motorolie op een milieuvriendelijke manier afvoeren!

Wij adviseren u om de afgewerkte olie in een gesloten tankje af te geven bij het recyclingcentrum of bij een klantenservice locatie.

Afgewerkte olie moet u

• niet bij het afval voegen
• niet in de riolering of afvoer gieten
• niet op de grond uitgieten

Luchtfilter vervangen

■ Aanwijzingen van de motorproducent in acht nemen.

Bougie vervangen

■ Aanwijzingen van de motorproducent in acht nemen.

Wielaandrijving (optie)

Bowdenkabel instellen

Wanneer de wielaandrijving bij draaiende motor niet meer kan worden in- of uitgeschakeld moet de betreffende bowdenkabel worden bijgesteld.

Let op!

Bowdenkabel enkel bij uitgeschakelde motor verstellen.

1. Het verstelstuk aan bowdenkabel in de richting van de pijl draaien (17).
2. Voor het controleren van de instelling de motor starten en de wielaandrijving inschakelen.
3. Wanneer de wielaandrijving nog steeds niet werkt, moet de grasmaaier naar een servicepunt of een geautoriseerd vakbedrijf worden gebracht.

Aandrijfwiel met olie insmeren

■ Aandrijfwiel op de aandrijfas van tijd tot tijd insmeren met spuitolie

De aandrijving van de wielaandrijving is onderhoudsvrij.

Opslag

Let op! - Explosiegevaar!

Apparaat niet bij open vuur of warmtebronnen opslaan.

■ Motor laten afkoelen
■ Apparaat droog en op een voor kinderen niet toegankelijke plaats opslaan
■ Startaccu vorstvrij opslaan
■ Benzinetank legen
■ Aanwijzingen van de motorproducent in acht nemen
■ Bougiedop eruit trekken

Reparaties

Reparatiewerkzaamheden mogen enkel worden uitgevoerd in servicepunten en geautoriseerde vakbedrijven.

Afvoer

Apparaten, batterijen of accu's die niet meer worden gebruikt niet bij het huisvuil gooien!

Verpakking, apparaat en accessoires zijn gemaakt van recyclebare materialen en moeten ook als zodanig worden afgevoerd.

EG-conformiteitsverklaring

■ zie montagehandleiding

Garantie

Eventuele materiaal- of fabricagefouten aan het apparaat verhelpen we gedurende de wettelijke termijn voor garantieaanspraken naar onze keuze door reparatie of een vervangende levering. Deze garantietermijn wordt bepaald door de wetgeving in het land, waar het apparaat is gekocht.

Onze garantietoezegging geldt enkel bij: De garantie vervalt bij:

■ correcte behandeling van het apparaat
■ inachtneming van de bedieningshandleiding
■ gebruik van originele reserveonderdelen

■ pogingen tot reparatie van het apparaat
■ technische wijzigingen aan het apparaat
- gebruik dat niet in overeenstemming is met de bestemming (bijvoorbeeld bedrijfsmatig of gemeentelijk gebruik)

Uitgesloten van de garantie zijn:

■ lakschade die is veroorzaakt door normale slijtage
■ slijtageonderdelen, die op de kaart met reserveonderdelen zijn gekenmerkt met de omkadering [XXX XXX (X)]
■ verbrandingsmotoren – hiervoor gelden de aparte garantiebepalingen van de betreffende motorfabrikant

Bij garantieaanspraken kunt u zich met deze garantieverklaring en het aankoopbewijs wenden tot de distributeur of de bevoegde klantenservice bij u in de buurt. Met deze garantietoezegging blijven de wettelijke aanspraken bij gebreken van de koper tegenover de verkoper onverkort van kracht.

Hulp bij storingen

Let op!

Mes en motoras mogen niet worden uitgelijnd.

Storing Oplossing
Motor slaat niet aan • Benzine vullen• Gashendel op „start“ zetten• Choke inschakelen• Motorschakelbeugel naar de duwbeugel duwen• Bougie controleren, indien nodig vervangen• Luchtfilter reinigen• Maaimes vrijdraaien• Startaccu bijladen• Op gemaaid vlak starten
Motorprestatie schiet te kort •	Snijhoogte corrigeren• Maaimes bijslijpen / vervangen• Uitwerpkanaal / behuizing reinigen• Luchtfilter reinigen• Werksnelheid verlagen
Niet zuiver maaien • Maaimes bijslijpen / vervangen• Snijhoogte corrigeren
Grasopvangbox vult niet voldoende	• Snijhoogte corrigeren• Gras laten drogen• Maaimes bijslijpen / vervangen• Rooster van de grasopvangbox schoonmaken• Uitwerpkanaal / behuizing reinigen
Wielaandrijving werkt niet •	Bowdenkabel bijstellen• V-snaar defect• Werkplaats van klantenservice raadplegen• Vuil in wielaandrijving, tandriem en aandrijving verwijderen• Vrijlopen (aandrijfwiel op aandrijfas) met spuitolie insmeren
Wielen draaien niet bij ingeschakelde aandrijving	• Wielschroeven bijdraaien• Wielnaaf defect• V-snaar defect• Werkplaats van klantenservice raadplegen
Apparaat trilt buitengewoon sterk	• Maaimes controleren

Bij storingen die niet in deze tabel zijn beschreven of die u niet zelf kunt verhelpen verzoeken we u contact op te nemen met onze geautoriseerde klantenservice.
