Ürün Tipi	Benzinli çim biçme makinesi
Marka	AL-KO
Model	Premium 520 VSB
Kesim Genişliği	52 cm
Kesim Yüksekliği Ayarı	Merkezi ayar, çok kademeli
Toplama Sepeti	Dolum seviyesi göstergeli
Malçlama İşlevi	Opsiyonel (malç kiti)
Yan Atma	Opsiyonel
Motor	Benzinli, 4 zamanlı
Çalıştırma	Manuel (çekiş kablosu) veya elektrikli (opsiyonel)
Tekerlek İletimi	Opsiyonel (sürekli değişken Vario şanzıman)
Güvenlik Çubuğu	Evet (bırakıldığında bıçağı ve motoru durdurur)
Deflektör Kapağı	Evet
Ağırlık	Yaklaşık 35 kg
Yakıt	Kurşunsuz normal benzin
Benzin Deposu Kapasitesi	Yaklaşık 1,5 L
Motor Yağı Kapasitesi	Yaklaşık 0,6 L
Bakım	Her kullanımdan sonra temizlik, bıçak bileme/değiştirme, yağ değişimi, hava filtresi, buji
Garanti	Satın alınan ülkeye göre yasal süre
Kullanım Amacı	Özel alanlar, kuru çim

Sık sorulan sorular - Premium 520 VSB AL-KO

Premium 520 VSB çim biçme makinesi nasıl çalıştırılır?

Motoru çalıştırmak için gaz kolunu maksimum konuma getirin (varsa), 3 kez primer butonuna basın (sıcaklık <10°C ise 5 kez), ardından güvenlik çubuğunu gidona doğru çekin ve tutun. Çekiş kablosunu hızla çekin ve yavaşça geri sarılmasını bekleyin. Elektrikli çalıştırma için kontak anahtarını çevirin.

Kesim yüksekliği nasıl ayarlanır?

Motoru durdurun ve bıçağın durmasını bekleyin. Merkezi kilit kolunu kullanarak kolu sola veya sağa, istenen yüksekliğe itin. Tüm tekerleklerin aynı kademeye ayarlandığından emin olun.

Motor çalışmazsa ne yapmalı?

Benzin ve yağ seviyesini kontrol edin. Gaz kolunun 'Start' konumunda olduğundan emin olun (varsa). Buji ve hava filtresini kontrol edin. Bıçağın serbestçe döndüğünden emin olun. Elektrikli modellerde marş aküsünü şarj edin. Daha önce biçilmiş bir yüzeyde çalıştırmayı deneyin.

Malç kiti nasıl takılır?

Motoru durdurun ve bıçağın durmasını bekleyin. Çim toplama sepetini çıkarın (deflektör kapağını kaldırın). Malç kitini çıkış deliğine oturana kadar yerleştirin. Kit oturmuyorsa zorlamayın.

Malçlama için önerilen kesim yüksekliği nedir?

İyi bir sonuç için biçme öncesi çim yüksekliği 8 cm'yi geçmemeli ve biçme sonrası en az 4 cm olmalıdır. Malçlamayı optimize etmek için ilerleme hızını azaltın.

Motor yağı nasıl boşaltılır?

Bir toplama kabı hazırlayın. Motorun soğumasını bekleyin. Biçme makinesini eğin (karbüratör yukarıda olacak şekilde) yağı doldurma ağzından boşaltmak için veya vakumlayın. Atık yağı geri dönüşüm merkezine götürün.

Kesme bıçağı nasıl değiştirilir?

Bıçağı yalnızca motor durmuş ve buji fişi çıkarılmışken değiştirin. Eldiven giyin. Eski bıçağı sökün ve dengeli yeni bir bıçak takın. Bıçağı yetkili servise bileyin veya değiştirin.

Çim toplama sepeti neden yeterince dolmuyor?

Kesim yüksekliğini kontrol edin (çok düşük veya çok yüksek). Çimi kurumaya bırakın. Bıçağı bileyin veya değiştirin. Sepet ızgarasını ve çıkış kanalını temizleyin.

Tekerlek tahriki nasıl etkinleştirilir?

Motoru çalıştırın. Şanzıman kontrol çubuğunu gidona doğru bastırın ve tutun. Şanzıman devreye girer. Bırakmak için çubuğu serbest bırakın. Vario şanzımanda hızı artırmak veya azaltmak için kolu çekin.

Çim biçme makinesi anormal şekilde titriyorsa ne yapmalı?

Motoru hemen durdurun. Bıçağın durumunu kontrol edin: dengeli ve hasarsız olmalıdır. Bıçak eğik veya dengesizse profesyonel birine değiştirtin. Ayrıca bağlantı elemanlarını kontrol edin.

KULLANIM KILAVUZU Premium 520 VSB AL-KO

TR: Kullanım kılavuzu .....277

Notice

• Çalıştırmadan önce bu kullanım kılavuzunu okuyun. Bu, emniyetli çalışma ve arızasız kullanım için ön şarttır. Kullanmaya başlamadan önce makinenin kullanım öğeleri ve kullanımı ile ilgili yeterli bilgi edinin.
  ■ Bu belgelerde ve cihaz üzerinde bulunan emniyet ve uyarı işaretlerini dikkate alın.
  Cihazı kullanmak için bu kullanım kılavuzunu muhafaza edin ve sonraki kullanıcıya da teslim edin.

İşaret açıklamaları

Dikkat!

Bu uyarı işaretlerine uyulması durumunda yaralanmalar ve / veya maddi hasarlar önlenebilir.

Daha iyi anlamak ve kullanmak için özel uyarılar.

Kamera sembolü resimlere işaret eder.

İçindekiler

El Kitabı hakkında....277

Ürün tanımı 277

Emniyet ve güvenlik donanımları.... 277

Emniyet uyarıları 279

Montaj....280

Yakıt ikmali 280

Çalıştırma 281

Elektrik ile çalıştırma (Opsiyonel) 283

Onarım ve bakım 283

Depolama 284

Onarım....285

Atıkların yokedilmesi.... 285

EG uygunluk açıklaması 285

Garanti....285

Arizada yardım 286

Ürün tanımı

Bu dokümantasyonda benzinli çim biçme makinelerinin değişik modelleri tanımlanacaktır. Bazı modeller çim toplama torbasıyla donatılmıştır ve/veya ek olarak malzemeyi serpmeye (Çimlerin biçimMesinden sonra alana dağıtılması) uygundur.

Modelinizi ürün resimlerine ve değişik opsiyonların tanımlamasına bakarak tanımlayın.

Talimatlara uygun kullanım

Bu cihaz özel alandaki çimlerin biçilmesi için tasarlanmıştır ve sadece kuru çimde kullanılabilir.

Bunun dışındaki bir kullanım amacına uygun olma kullanım olarak tanımlanır.

Olası hatalı kullanımlar

Bu çim biçme makinesi genel tesislerde, parklarda, spor alanlarında ve ayrıca ziraat ve ormancılık alanlarında kullanılmak üzere uygun değildir
■ Emniyet donanımları sökülmesi veya değiştirilmesi yasaktır
■ Cihazı yağmurda veya ıslak çimde kullanmayın
■ Bu cihaz endüstriyel alanda kullanılmamalıdır

Emniyet ve güvenlik donanımları

Dikkat - Yaralanma tehlikesi!

Emniyet ve güvenlik donanımlarının devre dışı bırakılması yasaktır!

Emniyet çubuğu

Cihaz bir emniyet çubuğu ile donatılmıştır. Tehl anlarda emniyet çubuğunu bırakın.

■ Kesici bıçak durdurulur

Motor durdurulur

Engelleyici kapak

Engelleyici kapak dışarı fırlayan parçalardan korur.

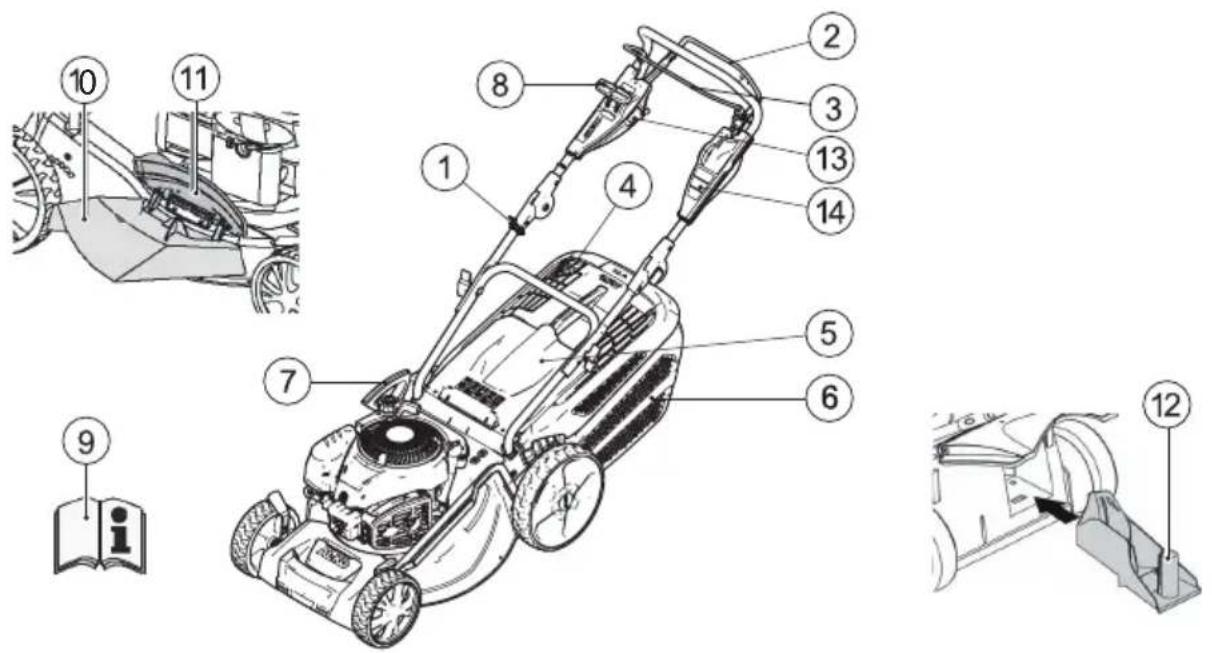

1 Çalıştırma ipi 8 Vario tahriki*
2 Tekerlek tahriki* 9 Kullanım kılavuzu
3 Emniyet çubuğu 10 Dışarı atma parçası*
4 Dolum seviyesi göstergesi* 11 Kapak*
5 Engelleyici kapak* 12 Serpme kiti*
6 Çim toplama torbası* 13 Elektrik başlatmak için Kontak anahtarı
7 Kesme yüksekliği ayarı* 14 Hızlı Kılavuz

* Modele göre

Cihazdaki semboller

	Dikkat!Kullanırken çok dikkatli olun.		Kesme ünitesinde çalışma yapmadan önce buji soketini çıkarın.
	Çalıştırmadan önce kullanım kılavuzunu okuyun!		Hızlı KılavuzMotor frenini açma.
	Üçüncü şahısları tehlikeli bölgeden uzaklaştırın!		Hızlı KılavuzTekerlek tahrikini çalıştırma.
	Ellerinizi ve ayaklarınızı kesme ünitesinden uzak tutun!		Hızlı KılavuzUzaktan gaz verme kumandası start / stop.
	Tehlikeli alan ile aranızda mesafe bırakın.

Elektronik starta sahip cihazlarda bulunan ek somboller

Dikkat! Elektrik çarpma tehlikesi.

Bağlantı hattını kesici bıçaklardan uzak tutun.

Cihazı fişini bakım çalışmalarından veya kablo hasar görmüşse muhakkak fişten çekin.

Emniyet uyarıları

Dikkat!

Cihaz sadece teknik bakımdan kusursuz durumda kullanılmalı!

Dikkat - Yaralanma tehlikesi!

Emniyet ve güvenlik donanımlarının devre dışı bırakılması yasaktır!

Dikkat - Yanma tehlikesi!

Deposu doldurulmuş makineyi, benzin buharlarının açık ateş veya kıvılcımla temas edebileceği binalarda depolamayın!

Motoru, egzozu, akü kutusunu, yakıt deposunu üzerine biçilmiş çimlerin dolmamasına ve benzinin ve yağın bulaşmamasına özen gösterin.

■ Üçüncü şahısları tehlikeli bölgeden uzaklaştırın
■ Operatör veya kullanıcı diğer kişilerle yapacağı kazalardan ve bunların malzemelerine verdiği zarardan kendisi sorumludur
■ Çocukların veya kullanım kılavuzunu okumamış kişilerin, cihazı kullanması yasaktır
Cihazı kullanacakların alt yaş sınırı ile ilgili yerel yönetmelikleri dikkate alın
Cihazı, alkollüyken, uyusturucu kullandıktan veya ilaç içtikten sonra kullanmayın
■ Amaca uygun çalışma giysileri kullanılmalı
Uzun pantolon
Sıkı oturan ve kaymayan ayakkabılar
Koruyucu kulaklık
■ Eğimli yüzeylerde yapılacak çalışmalarda
■ kaymayacak şekilde durduğunuzdan emin olun
her zaman eğimli yüzeyin enine sürün, kesinlikle yukarı veya aşağıya doğru kullanmayın
20° daha eğimli yüzeylerde çim biçmeyin
■ özellikle dönerken çok dikkat edin

■ Sadece yeteri kadar gün ışığında veya yapay aydınlatmada çalışın

■ Vücudunuzu, uzuvlarınızı ve kıyafetinizi kesme ünitesine yaklaştırmayın

- İşletim süresi için yerel yönetmelikler dikkate alınmalı

■ Çalışan cihazı gözetimsiz bir şekilde bırakmayın

■ Sadece keskin kesici bıçaklarla biçim

Cihazı, hasar görmüş güvenlik donanımları / koruyucu ızgaralar ile çalıştırmayın

Cihazı tam olarak monte edilmiş güvenlik donanımları ile hiçbir şekilde kullanmayın (örn.: engelleyici kapak, ot yakalama düzenekleri)

Cihazı, her kullanımdan önce hasar bakımından kontrol edin, tekrar kullanmaya başlamadan önce hasarlı parçaları değiştirin

■ Motoru kapatın, cihazın durmasını bekleyin ve buji soketini çıkarın

cihazın yanından uzaklaşıldığında
arızanın ortaya çıkmasından sonra
■ blokajların açılmasından önce
■ tıkanmaların giderilmesinin ardından
■ yabancı cisimlerle temas ettikten sonra
- cihazda arıza ve alışılmışın dışında titreşimler oluştuğunda

Çim biçme makinesindeki hasarları arayın ve yeniden çalıştırmadan ve çim biçme makinesi ile çalışmadan önce gerekli onarımları gerçekleştirin.

■ Buji soketini takın ve motoru çalıştırın
- Arıza gidermeden (bkz. Arıza tanlosu) ve cihazın kontrol edilmesinden sonra
Cihazı temizledikten sonra
■ Biçilecek alanı kontrol edin ve yabancı maddelerin tümünü temizleyin
- Çim biçme makinesini döndürürken veya çim biçme makinesini kendinize doğru çekerken özellikle çok dikkat edilmeli
■ Engellerin bulunduğu alanda biçmeyin (örn. dallar, ağaç kökleri)
■ Biçilen atıkları sadece motor durmuşken temizleyin
■ Biçilecek bir alandan diğerine geçerken motoru / kesici bıçakları kapatın

Cihazı kesinlikle çalışan motor ile kaldırmayın veya taşımayın
■ Benzin veya motor yağı doldururken yemek yemeyin veya herhangi birşey içmeyin
■ Benzin buharlarını solumayın
■ Cihazı normal adım yürüyerek kullanın

Kullanmaya başlamadan önce somunların, civataların ve saplamaların sağlam oturmasına dikkat edin
■ Cihazı normal adım yürüyerek kullanın
Kullanmaya başlamadan önce somunların, civataların ve saplamaların sağlam oturmasına dikkat edin

Montaj

Brilikte verilen montaj talimatını dikkate alın.

Dikkat!

Bu cihaz ancak tam monte edilmiş haldeyken kullanılabilir.

Yakıt ikmali

Çalıştırmadan önce çim biçme makinesine benzin doldurmalısınız.

Dikkat - Yanma tehlikesi!

Benzin ve yağ yüksek derecede alev alıcıdır!

Her zaman motor üreticisinin birlikte teslim edilen kullanım kılavuzunu dikkate alın.

İşletim maddeleri

	Benzin Motor yağı
Çeşit normal benzin / kurşunsuz		bkz. motorüreticisi uyarıları
Dolum miktarı	bkz. motorüreticisi uyarıları	yakl. 0,6 l

Emniyet

Uyarı!

Motoru hiçbir zaman kapalı alanlarda çalıştırmayın. Zehirlenme tehlikesi!

■ Benzini ve yağı sadece bunlar için öngörülmüş kaplarda saklayın
■ Benzini ve yağı sadece motor soğukken ve açık alanda doldurun veya boşaltın
■ Motor çalışırken benzin veya yağ doldurmayın
■ Depoyu fazla doldurmayın (Benzin genişir)
■ Depolama esnasında sigara içmeyin
■ Depo kapağını motor çalışırken veya sıcakken açmayın
■ Hasar görmüş depoyu veya depo kapağını derhal değiştirin
■ Depo kapağını her zaman iyice sıkın
■ Benzin dökülmüşse:
Motoru çalıştırmayın
Ateşleme yapmayın
Cihazı temizleyin
■ Motor yağı taşmışsa:
Motoru çalıştırmayın
■ Taşmış motor yağını yağı emici bir maddeyle veya bezle emdirerek silin ve amacına uygun bir şekilde yokedin
Cihazı temizleyin

Kullanılmış yağı:

çöpe atmayın
■ kanalizasyona, lavaboya veya toprağa dökmeyin

Kullanılmış yağı kapalı bir kap eşliğinde geri dönüşüm merkezine veya bir müşteri hizmetleri noktasına teslim etmenizi öneririz.

Benzin doldurulması

1. Depo kapağını açın, temiz bir yere koyun.
2. Benzini bir huniyle doldurun.
3. Depo dolum ağzını sıkıca kapatın ve o bölgeyi temizleyin.

Motor yağının doldurulması

1. Yağ doldurma kapağını çıkarın, temiz bir yere koyun.
2. Yağı bir huniyle doldurun.
3. Yağ dolum ağzını sıkıca kapatın ve o bölgeyi temizleyin.

Çalıştırma

Dikkat!

Cihazın gevşemiş, hasar görmüş veya aşınmış kesme ünitesi veya tespitleme parçaları ile kullanılması yasaktır! Her çalışmaya başlamadan önce görsel bir kontrol gerçekleştirilir.

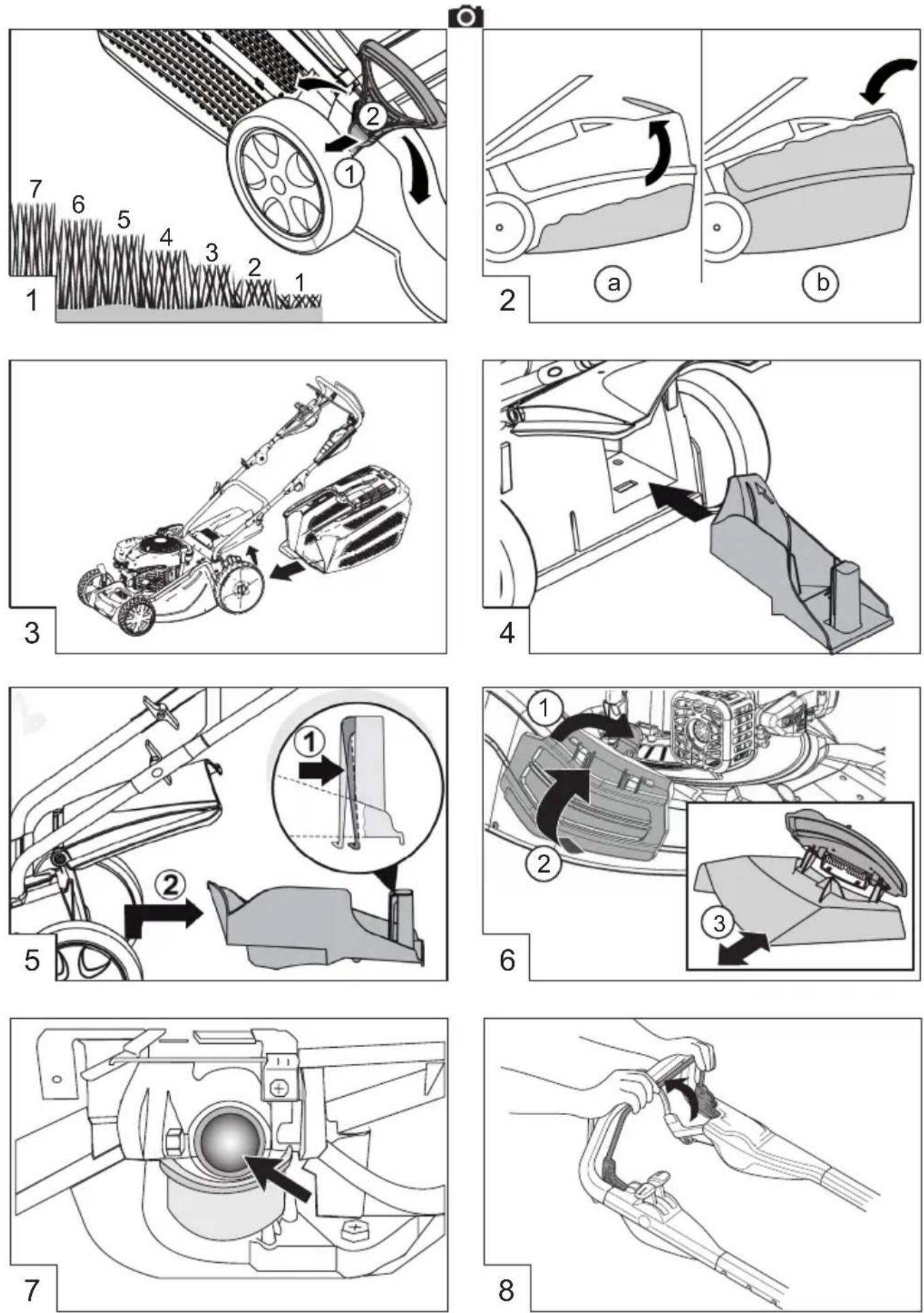

Takip eden sayfalardaki kamera sembolü resimlere işaret etmektedir, Sayfa 4–7.

Kesme yüksekliğinin ayarlanması

Dikkat - Yaralanma tehlikesi!

Kesme yüksekliğini sadece motor kapalı durumdayken ve bıçaklar dönmezken ayarlayın.

• Her zaman tüm tekerlekleri aynı kesme yüksekliğine ayarlayın.
• Kesme yüksekliği ayarı modele bağlıdır.

Aks ayarlaması veya merkezi ayarlama (1)

1. Kilitli pozisyondan çıkarmak için kolu yana doğru bastırın ve o şekilde tutun.
2. Kolu sola veya sağa doğru gerekli kesme yüksekliğine itin.
3. Kolu kilidine yerleştirin.
4. Tüm tekerleklerde aynı kilit pozisyonuna dikkat edin.

Çim toplama torbası ile çim biçme

Dikkat - Yaralanma tehlikesi!

Çim toplama torbasını sadece motor kapalıyken ve kesici bıçaklar durduktan sonra çıkarın veya yerine takın.

1. Engelleyici kapağı kaldırın ve çim toplama torbasını braketlere asın (3).

Dikkat!

Sadece doğru takılmış ve hasarsız bir çim toplama haznesi dışarı fırlayan parçalara karşı yeterince koruma sağlar!

Dolum seviyesi göstergesi

Dolum seviyesi göstergesi çim biçme esnasında hava akımı nedeniyle yukarı bastırılır (2a).

Eğer çim toplama torbası doluysa dolum seviyesi göstergesi en üst düzeydedir (☐ 2b). Çim toplama torbası boşaltılmalı.

Çim toplama torbasını boşaltma

1. Engelleyici kapağı kaldırın.
2. Çim toplama torbasını askılardan çıkarın ve arkaya doğru çekip alın (☐ 3).
3. Çim toplama torbasını boşaltın.
4. Engelleyici kapağı kaldırın ve çim toplama torbasını tekrar braketlere asın (3).

Çim toplama torbası olmadan çim biçme

Dikkat!

Sadece, engelleyici kapağın döndürme yayı çalışıyorsa çim toplama torbası olmadan çim biçim.

Engelleyici kapak, yaylanma gücü sayesinde çim biçme makinesinin gövdesine yapışık durur. Biçilen ot şekilde arkaya doğru, alttan dışarı atılır.

Çim serpme kiti ile çimleri serpme (Opsiyonel)

Çimleri serpmede kesilen ürün toplanmaz, ortalığa serpilir. Çimleri serpme, toprağın kurumasını engeller ve toprak tarafından emilerek besin olarak kullanılır.

En iyi sonuçları yakl. 2 cm'lik tekrarlanan kesimlerde elde edilir. Sadece yumuşak dokuya sahip genç otlar hızlı bir şekilde çürüyecektir.

■ Çimleri serpmeden önceki ot yüksekliği: En fazla 8 cm
■ Çimleri serpmeden sonra ot yüksekliği: En az 4 cm

Adım hızını çimleri serpmeye uyarlayın, çok hızlı yürümeyin.

Çim serpme kitini takma

Dikkat - Yaralanma tehlikesi!

Çim serpme kitini sadece motor kapalıyken ve kesici bıçaklar durduktan sonra takın veya çıkarın.

1. Çim toplama torbasının çıkarılması ( 3).

2. Engelleyici kapağı kaldırın ve çim serpme kitini dışarı atma şaftına yerleştirin (4). Kilit yerine oturmalı.

Eğer çim serpme kiti yerine oturmazsa çim serpme kiti ve kesici bıçaklar hasar görebilir.

Çim serpme kitinin çıkarılması

1. Engelleyici kapağı kaldırın.
2. Çim serpme kitindeki kilidi açın ( 5/1).
3. Çim serpme kitini dışarı çekin ( 5/2).

Yan hazneli çim biçme (opsiyon)

DİKKAT - Yaralanma Tehlikesi!

Yan hazneyi sadece motor kapalıyken ve kesme bıçakları dururken çıkarın veya takın.

Yan hazneyi takma

1. Çim toplama haznesini çıkarın ve ot kitini takın.
2. Yan hazne kapağının açma kolunu bastırın ( 6/1).
3. Yan hazne kapağını açın ve tutun ( 6/2).
4. Yan hazne kanalını takın ( 6/3).
5. Kapağı yavaşça kapatın. Kapak, yan hazne kapağının düşmesini engeller.

Yan hazneyi sökme

1. Yan hazne kapağını açın ve tutun ( 6/2).
2. Yan hazneyi çıkarın ve kapağı kapatın ( 6/3).

Motoru çalıştırın

Dikkat - Zehirlenme tehlikesi!

Motoru hiçbir zaman kapalı alanlarda çalıştırmayın.

Dikkat - Yaralanma tehlikesi!

Cihazı çalıştırma işlemi esnasında yana yatırmayın.

• Motoru sadece bıçaklar monte edilmiş durumdayken çalıştırın (Bıçaklar salınım kütlesi yerine geçer)
• İşletim sıcaklığına sahip motoru tekrar çalıştırırken Choke'u veya birincil düğmeyi KULLANMAYIN
• Motordaki regülatör ayarlarını değiştirmeyin

Cihazı, dışarı atma kanalı takip eden parçalardan biri tarafından kapatılmamışsa çalıştırmayın:

Çim toplama torbası
Engelleyici kapak
Çim serpme kiti

■ Çalıştırma şalterini üretici talimatlarına uygun olarak büyük bir dikkatle çalıştırın
■ Ayaklarınız ile kesme düzenekleri arasında yeteri kadar mesafe bırakın
■ Cihaz düşük gaz ile çalıştırın

Manüel çalıştırma

Uzaktan gaz verme kumandası olmadan, birincil ile (7)

1. Birincil düğmeyi yakl. 2 saniyelik aralarla 3x basın (7). 10 °C'nin altındaki sıcaklıklarda birincil düğmeye 5x basın.
2. Emniyet çubuğunu üst kirişe doğru çekin ve sıkıca tutun (8) – Emniyet çubuğu kilidine girmez.

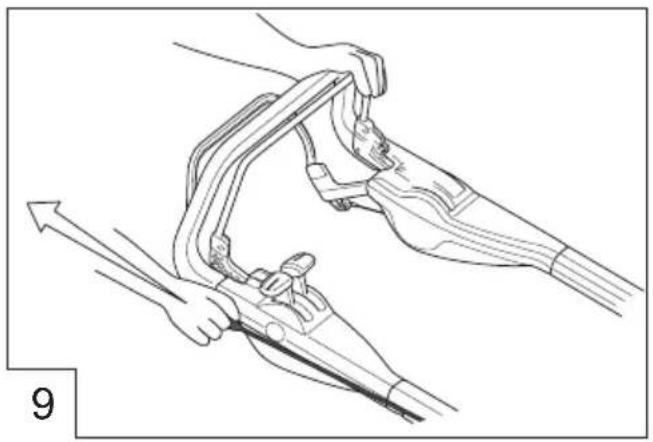

3. Starter ipini hızlı şekilde çekip çıkarın ve yavaş şekilde tekrar geri sardırın (9).

Motorun sabit bir gaz ayarı vardır.

Devir sayısını ayarlamak mümkün değildir.

Uzaktan gaz verme kumandası olmadan, birincil/Choke olmadan

1. Emniyet çubuğunu üst kirişe doğru çekin ve sıkıca tutun (☐ 8) – Emniyet çubuğu kilidine girmez.
2. Starter ipini hızlı şekilde çekip çıkarın ve yavaş şekilde tekrar geri sardırın (9).

Motorun sabit bir gaz ayarı vardır. Devir sayısını ayarlamak mümkün değildir.

Elektrik ile çalıştırma (Opsiyonel)

Birincil/Choke olmadan elektro start

1. Emniyet çubuğunu üst kirişe doğru çekin ve sıkıca tutun (8) – Emniyet çubuğu kilidine girmez.
2. Kontaktaki kontak anahtarını tamamen sağa döndürün (10).
3. Motor çalışmaya başladığı andan itibaren kontak anahtarını bırakın ("0" pozisyonuna geri atlayacaktır).

Motorun durdurulması

1. Emniyet çubuğunu bırakın ( 4).
2. Motorun kendini kapataçaktır.

Dikkat - Ağır kesme yaralanmaları!

Motor çalışmaya devam edebilir. Kapattıktan sonra motorun durduğundan emin olun.

Tekerlek tahriki (Opsiyonel)

Dikkat!

Dişli kutusunu sadece motor çalışırken etkinleştirin.

Tekerlek tahrikini çalıştırma

1. Dışlı kutusu anahtarlama çubuğunu üst kirişe doğru bastırın ve o şekilde tutun (☐ 11) – Dışlı kutusu anahtarlama çubuğu kilidine oturmayacaktır.
2. Tekerlek tahriki çalıştırılacaktır.

Tekerlek tahrikini kapatma

1. Dışlı kutusu anahtarlama çubuğunu bırakın ( 13).

- Tekerlek tahriki kapatılacaktır.

Vario dişli kutusu (Speed Control) (Opsiyonel)

Vario dişli kutusu ile çim biçme makinesinin hızı kademesiz olarak değiştirilebilir.

Dikkat!

Kolu sadece motor çalışırken tetikleyin. Motor tahriki olmadan yapılacak devreye sokma tahrik mekanizmasına zarar verebilir.

■ Daha yüksek hızlar için kolG(12)
(12/2) yönüne çekin
■ Daha düşük hızlar için kola (12) (12/1)
yönüne çekin

Sürüş hızını mevcut zemine ve çimin durumuna göre ayarlayın.

Onarım ve bakım

Dikkat - Yaralanma tehlikesi!

• Yapılacak tüm bakım ve onarım çalışmalarından önce motoru kapatın ve buji soketini çıkarın.
• Motor çalışmaya devam edebilir. Kapattıktan sonra motorun durduğundan emin olun.
• Kesme bıçaklarında bakım ve koruma çalışmaları esnasında daima eldiven giyin!

■ Ot yakalama düzeneğini düzenli aralıklarla fonksiyon ve aşınma kontrolüne tabii tutun
■ Cihazı her kullanımdan sonra temizleyin
Cihazın üzerine su tutmayın İçeri sizacak su arızalara neden olabilir (Ateşleme sistemi, karbüratör)
- Kesme bıçağının düzenli aralıklarla hasar bakımından kontrol edin
■ Arızalı susturucuları her zaman değiştirin

Çim biçme makinesini yatırmak

Motor üreticisine bağlı olarak yapılacaklar:

• Karbüratörü / hava filtresini yukarı doğru çekin (15)
  ■ Bujiyi yukarı doğru çekin (16)

Motor üreticisinin kullanım kılavuzunu dikkate alın!

Kesici bıçakları bilemek / değiştirmek

Kör veya hasar görmüş kesici bıçakları sadece bir servis noktasında veya yetkili bir tesiste bileyin / yeniletin
■ Bilenen kesici bıçaklar dengelenmeli

Dikkat!

Dengelenmemiş bıçaklar yoğun vibrasyona ve cihazın hasar görmesine neden olur.

■ Uzman kontrolü her zaman gereklidir

■ bir engelin üzerine çıkıldıktan sonra
■ motor aniden durduğunda
■ dişli kutusu arızalarında
arızalı V kayışında
bıçak eğildiğinde
■ eğilmiş motor milinde

Starter aküsünü şarj edin (Opsiyonel)

■ Motor üreticisinin uyarılarını dikkate alın!

Dikkat!

Sadece birlikte teslim edilen orijinal şarj cihazını kullanın.

• Starter aküsünü sadece kuru ve iyice havalandırılmış alanlarda şarj edin.
• Çim biçme makinesini şarj işlemi esnasında çalıştırmayın.

Motorun bakımı

Motor yağının değiştirilmesi

1. Yağın toplanması için motorun altına uygun bir kap koyun.
2. Yağı, yağ doldurma ağzından tamamen akıtın veya vakumlayın.

Kullanılmış motor yağını çevreye duyarlı kalarak tasfiye edin!

Kullanılmış yağı kapalı bir kap eşliğinde geri dönüşüm merkezine veya bir müşteri hizmetleri noktasına teslim etmenizi öneririz.

Kullanılmış yağı

• çöpe atmayın
• kanalizasyona ya da nehire boşaltmayın
• toprağa boşaltmayın

Hava filtresinin değiştirilmesi

■ Motor üreticisinin uyarılarını dikkate alın!

Bujinin değiştirilmesi

■ Motor üreticisinin uyarılarını dikkate alın!

Tekerlek tahriki (Opsiyonel)

Bowden kablosunu ayarlama

Eğer çalışan motorda tekerlek tahriki artık çalıştırılamıyorsa - veya kapatılamıyorsa ilgili Bowden kablosu tekrar ayarlanmalı.

Dikkat!

Bowden kablosunu sadece motor kapalıyken ayarlayın.

1. Bowden kablosundaki ayarlama parçasını ok yönüne döndürün (17).
2. Ayarı kontrol etmek için motoru çalıştırın ve tekerlek tahrikini devreye sokun.
3. Eğer tekerlek tahriki hala çalışmıyorsa çim biçme makinesi bir servis noktasına veya yetkili bir tesise götürülmeli.

Hareket pinyonunu yağlama

■ Şaftın üzerindeki hareket pinyonunu zaman zaman yağlayın

Tekerlek tahrikinin dişli kutusu bakım gerektirmez.

Depolama

Dikkat - Patlama tehlikesi!

Cihazı açık alevlerin veya ısı kaynaklarının yanında depolamayın.

■ Motorun soğumasını sağlayın
Cihazı kurutun ve çocukların ve yetkisiz kişilerin erişemeyeceği şekilde depoya koyun
■ Starter aküsünü paslanmayacak şekilde depolayın
■ Benzin deposunun boşaltılması
■ Motor üreticisinin uyarılarını dikkate alın
■ Buji soketini çıkarın

Onarım

Onarım çalışmalarını sadece servis noktaları veya uzman tesisler gerçekleştirmeli.

Atıkların yokedilmesi

Kullanılmaz hale gelen cihazları, pilleri veya aküleri evdeki çöpe atmayın!

Paket malzemesi, cihaz ve aksesuarlar tekrar değerlendirilebilir malzemelerden üretilmiştir ve uygun bir şekilde tasfiye edilmelidir.

EG uygunluk açıklaması

Cihazda herhangi bir malzeme veya üretici hatasında veya arıza durumlarında yasal garanti süresi içinde gerekli değişimler tarafından yapılacak seçime bağlı olarak onarım veya yedek parça teslimi olarak gerçekleştirilecektir. Garanti süresi cihazın satın alındığı ilgili ülkenin yasal zorunluluğu ile belirlenmiştir.

Garanti ancak şu durumlarda geçerlidir: Garanti hangi durumlarda geçersizdir:

■ Cihazın amacına uygun olarak kullanılmasında
■ Kullanım kılavuzunun dikkate alınması
■ Orijinal yedek parçaların kullanımında

■ Cihazda onarım denemeleri
■ Cihaz üzerinde teknik değişiklikler

- Talimatlara uygun olmayan şekilde kullanım (örn. ticari veya belediye amaçlı kullanım)

Şunlar garanti dışıdır:

■ Normal kullanımdan dolayı ortaya çıkmış boya hasarları

■ Yedek parça kartında XXX XXX (X) çerçevesi XXX XXX (X) ile işaretlenmiş olan aşınan parçalar

- İçten yanmalı motor – Bunlar için ilgili motor üreticisinin ayrı olarak verilen garanti şartları geçerlidir

Garantinin gerekmesi durumunda lütfen bu garanti belgesi ve cihazın faturası ile satıcınıza veya en yakın yetkili müşteri servisine danışın. Bu garanti onayı ile ürünü satın alanın yasal hasar talepleri saklıdır.

Arizada yardım

Dikkat!

Bıçak ve motor mili hizalanmamalı.

Arıza Çözüm
Motor çalışmıyor▪Benzin	doldurulması▪Gaz kolunu "Start"a getirin▪Choke'u çalıştırın▪Motor kumanda kolunu üst kirişe doğru bastırın▪Bujileri kontrol edin, gerekirse yenileyin▪Hava filtresinin temizlenmesi▪Biçer biçağını serbestçe döndürün▪Starter aküsünü şarj edin▪Çimleri biçilmiş bir alanda çalıştırın
Motor gücü azalıyor▪Kesme yüksekliği düzeltme▪Kesici bıçakları bilemek / değiştirmek▪Dışarı atma kanalını/gövdeyi temizleme▪Hava filtresinin temizlenmesi▪Çalışma hızını azaltma
Düzgün olmayan kesim▪Kesici bıçakları bilemek / değiştirmek▪Kesme yüksekliği düzeltme
Çim toplama torbası tam anlamıyla dolmuyor	▪Kesme yüksekliği düzeltme▪Çimi kurumaya bırakın▪Kesici bıçakları bilemek / değiştirmek▪Çim toplama torbasının izgarasını temizleme▪Dışarı atma kanalını/gövdeyi temizleme
Tekerlek tahriki çalışmıyor	▪Bowden kablosunu ayarlama▪V kayışı arızalı▪Müşteri servisi atölyesine gidin▪Tekerlek tahrikinde kir, dişli kayışı ve dişli kutusunu çıkarın▪Boşta çalışan parçaları (Şaftın üzerinde hareket pinyonu) yağlayın
Tekerlekler çalıştırılmış dişli kutusunda dönmüyor	▪Tekerlek civatalarını sıkın▪Tekerlek göbeği arızalı▪V kayışı arızalı▪Müşteri servisi atölyesine gidin
Cihaz olağandışı bir şekilde sallanıyor	▪Biçer biçağını kontrol edin

Bu tabloda sıralanmamış veya gideremediğiniz arızalarda lütfen ilgili müşteri servisine danışın.
