NAVODILA ZA UPORABO Premium 520 VSB AL-KO
Spremna beseda k priročniku
■ Pred zagonom preberite pričujoče navodilo za uporabo. To je predpogoj za varno delo in nemoteno delovanje. Pred uporabo spoznajte upravljalne elemente in uporabo naprave.
■ Upoštevajte varnostne napotke in opozorila v tej dokumentaciji in na napravi.
Navodilo za uporabo shranite in ga izročite morebitnemu naslednjemu uporabniku.
Pojasnilo oznak
Pozor!
Ravnanje strogo v skladu s temi opozorili lahko prepreči poškodbe oseb in materialno škodo.
Posebna navodila za boljše razumevanje in rokovanje.
Simbol fotoaparata opozarja na slike.
Vsebina
Spremna beseda k priročniku....77
Opis izdelka....77
Varnostne in zaščitne naprave 77
Varnostna opozorila....79
Montaža....80
Točenje 80
Zagon 81
Električni zagon (opcija) 83
Nega in vzdrževanje 83
Skladiščenje 85
Popravilo....85
Odstranjevanje 85
Izjava ES o skladnosti 85
Garancija 85
Pomoč pri motnjah....86
Opis izdelka
V tej dokumentaciji se opisujejo različni modeli bencinskih kosilnic. Nekateri modeli so opremljeni z zbiralno košaro za travo in/ali so dodatno ustrezni za zastiranje.
Identificirajte svoj model v skladu s slikami iz opisom različnih opcij.
Namenska uporaba
Ta naprava je namenjena za košnjo trate v privatnem območju in se sme uporabljati le na suhi trati.
Drugačna ali uporaba izven tu opisane velja neustrezna.
Možna neustrezna uporaba
■ Ta kosilnica ni ustrezna za uporabo na javnih poslopjih, v parkih, na športnih poslopjih ter v kmetijstvu in gozdarstvu
■ Varnostnih naprav se ne sme demontirati niti premostiti
■ Naprave ne uporabljajte na dežju ali po mokri trati
■ Naprava ni namenjena za uporabo v industrijskem okolju
Varnostne in zaščitne naprave
Varnostnih in zaščitnih naprav ne smete onesposobiti!

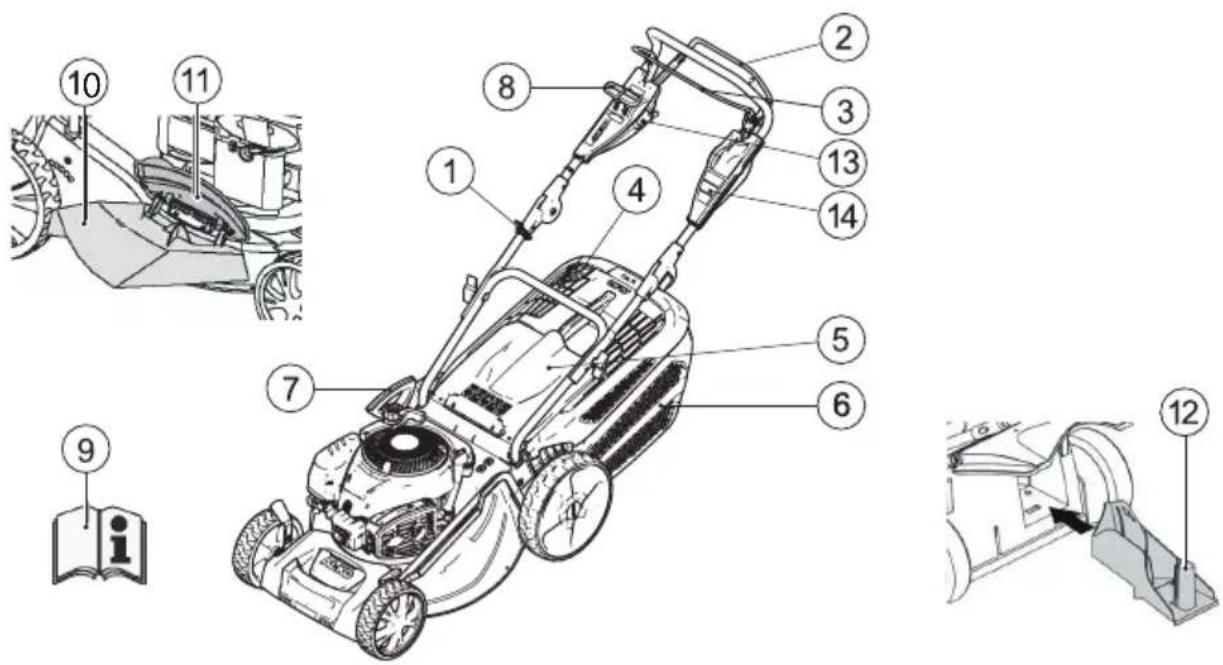

Varnostno streme
Naprava je opremljena z varnostnim stremenom. V trenutku nevarnosti pustite varnostno streme.
Prestrezni zaklop ščiti pred padajočimi deli.
| Pozor!Pri rokovanju z napravo bodite posebno previdni. | | Pred deli na rezalnem sklopu izvlecite vtič vžigalne svečke. |
 | Pred zagonom skrbno preberite navodilo za uporabo! | | Hitri vodičSpustite zavoro motorja. |
 | Poskrbite, da se v območju nevarnosti ne zadržujejo druge osebe! | | Hitri vodičVklopite pogon koles. |
 | Z rokami in nogami se ne približujte rezalnemu sklopu! | | Hitri vodičZagon / ustavitev daljinskega upravljanja plina. |
 | Vzdržujte oddaljenost od nevarnih področij. | | |
Dodatni simboli pri napravah z električnim zagonom
Pozor! Nevarnost električnega udara.
Priključni vodnik ne sme biti v bližini rezila.
Napravo pred vzdrževalnimi deli ali v primeru poško dovanega kabla vedno odklopite iz električnega omrežja.
Varnostna opozorila
Pozor!
Napravo uporabljajte samo v tehnično brezhibnem stanju!
Varnostnih in zaščitnih naprav ne smete onesposobiti!
Pozor – nevarnost požara!
Stroja z natočenim gorivom ne hranite v zgradbah, v katerih bencinski hlapi lahko pridejo v stik z odprtim ognjem ali iskrami!
Področje okoli motorja, izpušne cevi, škatle za akumulator, rezervoarja goriva držite proste pokošenega materiala, bencina, olja.
■ Poskrbite, da se v območju nevarnosti ne zadržujejo druge osebe
■ Upravljavec ali uporabniks troja je odgovoren, će se drugim osebam ali njihovi lastnini zgodi nesreča
■ Otroci ali osebe, ki niso seznanjene z navodili za uporabo, naprave ne smejo uporabljati
■ Upoštevajte morebitne krajevne predpise glede minimalne starosti za delo z napravo
■ Naprave ne uporabljajte pod vplivom alkohola, poživil ali zdravil
■ Nosite ustrezna delovna oblačila
dolge hlače
■ trdno in nedrsljivo obutev
glušnik
■ Pri delih na strminah
■ vedno pazite na varno stojo
■ vedno kosite prečno ob strmini, nikoli navzgor ali navzdol
ne kosite na strminah z vzponom večjim od 20°
bodite posebej previdni pri obračanju
■ Delajte samo pri zadostni dnevni svetlobi ali umetni osvetlitvi
■ S telesom in oblačili se ne približujte rezalnemu sklopu
■ Upoštevajte nacionalne določbe glede časa uporabe
■ Za obratovanje pripravljene naprave ne puščajte brez nadzora
■ Kosite le z ostrim rezilom
■ Naprave ne poganjajte s poškodovanimi zaščitnimi napravami / zaščitnimi rešetkami
■ Naprave nikoli ne poganjajte brez popolnoma vgrajenih zaščitnih naprav (npr.: prestreznega zaklopa, naprav za sprejemanje trave)
■ Napravo pred vsako uporabo preverite glede poškodb, pred vnovično uporabo dajte zamenjati poškodovane dele
■ Ugasnite motor, pričakajte, da se naprava ustavi, in izvlecite vtič vžigalne svečke
■ kadar napravo odložite
po pojavu motenj
pred sprostitvijo blokad
pred odstranitvijo zamašitev
po stiku s tujkami
- če se na napravi pojavijo motnje ali nenavadne vibracije
Poiščite poškodbe na kosilnici in opravite potrebna popravila, preden je zaženete znova in z njo začnete delati.
■ Natakite vtič vžigalne svečke in zaženite motor
po odpravljanu motenj (glejte tabelo motenj) in preverjanju naprave
po čiščenju naprave
■ Poslopje za košenje preverite v popolnosti in skrbno, odstranite vse tujke
■ Bodite posebej previdni pri obračanju kosilnice ali pa će kosilnico vlečete proti sebi
■ Ne kosite preko ovir (n. pr. vej, korenin)
- Odrezanih drobcev odstranjujte samo pri mirujočem motorju
■ Izklopite motor / rezilo, će prehajate preko površine, ki ni namenjena za košnjo
■ Naprave nikoli ne dvigujte ali nosite, če je motor vklopljen
- Pri polnjenju bencina ali motornega olja ne jejte niti ne pijte
■ Ne vdihavajte bencinskih hlapov
■ Napravo vozite le korakoma
■ Pred uporabo prevetite, ali so matice, vijaki in sorniki močno priviti
Montaža
Upoštevajte priloženo navodilo za montažo.
Pozor!
Napravo lahko uporabljate šele takrat, ko je v celoti montirana.
Točenje
Pred zagonom morate v kosilnico natočiti gorivo.
Opozorilo – nevarnost požara!
Bencin in olje sta visoko vnetljiva!
Vedno upoštevajte priložena navodila za uporabo proizvajalca motorja.
Obratovalna sredstva
| Bencin Motorno olje |
| Vrsta običajen | bencin / neosvinčeni | glejte navodila proizvajalca motorja |
| Polnilna količina | glejte navodila proizvajalca motorja | pribl. 0,6 l |
Varnost
Opozorilo!
Motorja nikoli ne pustite teči v zaprtem prostoru. Nevarnost zastrupitve!
■ Bencin in olje hranite le v za to predvidenih posodah
■ Bencin in olje polnite ali praznite le pri mrzlem motorju na odprtem
■ Bencina ali olja ne polnite, če je motor vklopljen
■ Rezervoarja ne napolnite preveč (bencin se razširja)
■ Med točenjem goriva ne kadite
■ Zamaška rezervoarja za gorivo ne odpirajte, če motor dela ali će je vroč
■ Zamenjajte poškodovan rezervoar ali pokrov rezervoarja
■ Pokrov rezervoarja morate vedno tesno zapreti
■ V primeru iztekanja bencina:
Motorja ne smete zagnati
■ Preprečite morebitni poskus vžiga
Očistite napravo
■ V primeru iztekanja motornega olja:
Motorja ne smete zagnati
Iztečeno motorno olje poberite s sredstvom za vezanje olja ali krpo in strokovno odstranite
Očistite napravo
Starega olja ne smete:
■ odvreči med gospodinjske odpadke
■ vlivati v kanalizacijo, odtok ali na tla
Priporočamo, da staro olje v zaprti posodi odnesete v zbirni center ali na servisno mesto.
Nalivanje bencina
- Odvijte pokrov rezervoarja, pospravite ga na čisto mesto.
- Bencin polnite z lijakom.
- Odprtino za polnjenje rezervoarja trdno zaprite in očistite.
Polnjenje motornega olja
- Odvijte pokrov za polnjenje olja, zamašek pospravite na čisto mesto.
- Olje polnite z lijakom.
- Odprtino za polnjenje olja trdno zaprite in očistite.
Zagon
Pozor!
Naprave ne smete uporabljati, če so rezalni sklop in/ali pritrdilni deli majavi, poškodovani ali obrabljeni!
Pred vsakim zagonom opravite vizualno kontrolo.
Simbol kamere na naslednjih straneh opozarja na slike na strani 4–7.
Nastavitev višine reza
Rezalno višino nastavljajte le ob izklopljenem motorju in mirujočem rezilu.
- Na isto rezalno višino vedno nastavite vsa kolesa.
- Nastavitev rezalne višine je odvisna od modela.
Centralna nastavitev (1)
- Pritisnite in držite vzvod za odklepanje na stran.
- Vzvod premaknite na levo ali desno v želeno rezalno višino.
- Pustite, da se vzvod zaskoči.
- Pazite na enak položaj zaskočitve pri vseh kolesih.
Košnja z zbiralno košaro za travo
Samo pravilno vpeta in nepoškodovana košara za travo nudi zadostno varnost pred izmetavanimi deli!
Kazalnik nivoja napolnjenosti
Kazalnik nivoja napolnjenosti se s pretokom zraka pri košnji pritiska navzgor (2a).
Če je zbiralna košara za travo polna, nalega kazalnik nivoja napolnjenosti na košaro (2b). Zbiralna košara za travo se mora izprazniti.
Pražnjenje zbiralne košare za travo
- Dvignite prestrezni zaklop.
- Snemite zbiralno košaro za travo in je odstranite nazaj (3).
- Izpraznite zbiralno košaro za travo.
- Dvignite prestrezni zaklop in zbiralno košaro za travo ponovno obestie na držaje (3).
Košnja brez zbiralne košare za travo
Pozor!
Kosite le pri delujoči vrtilni vzmeti prestreznega zaklopa brez zbiralne košare za travo.
Prestrezni zaklop nalega zaradi vzmetne sile na ohišje kosilnice. Trava se tako izmetava spodaj navzdol.
Zastiranje s kompletom za zastiranje (opcija)
Pri zastiranju se odrezani drobci ne zbirajo, ampak ostanejo na trati. Zastirka ščiti tla pred izsuševanjem in ga oskrbuje s hranili.
Najboljši rezultati se dosegajo z rednim vzvratnim rezanjem za pribl. 2 cm. Hitro razpade le mlada trava z mehkim listnim tkivom.
■ Višina trave pred zastiranjem: maksimalno 8 cm
■ Višina trave po zastiranju: najmanj 4 cm
Hitrost rezanja prilagodite zastiranju, ne hodite prehitro.
Vstavljanje kompleta za zastiranje
Komplet za zastiranje vstavite ali odstranite le, če je motor izklopljen in rezilo miruje.
-
Snemite zbiralno košaro za travo ( 3).
-
Dvignite prestrezni zaklop in komplet za zastiranje vstavite v jašek za izmetavanje (4).
Zapora se mora zaskočiti.
Če se komplet za zastiranje ne zaskoči, se lahko komplet za zastiranje in rezilo poškodujeta.
Odstranjevanje kompleta za zastiranje
- Dvignite prestrezni zaklop.
- Sprostite zapiralo na kompletu za zastiranje (5/1).
- Izvlecite komplet za zastiranje ( 5/2).
Stranski izmetalnik namestite in odstranite samo, ko je motor izklopljen in nož miruje.
- Odstranite košaro za travo in namestite komplet za mulčenje.
- Pritisnite ročico za sprostitev pokrova stranskega izmetalnika (6/1).
- Dvignite pokrov stranskega izmetalnika in ga držite (6/2).
- Vstavite kanal za stransko izmetavanje ( 6/3).
- Počasi zaprite pokrov.
Pokrov varuje kanal za stransko izmetavanje pred izpadanjem.
- Dvignite pokrov stranskega izmetalnika in ga držite (6/2).
- Odstranite stranski izmetalnik in zaprite pokrov (6/3).
Zagon motorja
Pozor – nevarnost zastrupitve!
Motorja nikoli ne pustite teči v zaprtem prostoru.
Naprave pri poskusu zagona ne prevračajte.
- Motor zaženite, le će je rezilo montirano (rezilo služi kot rotacijska inercija)
- Pri zagonu obratovalno zagretega motorja NE uporabljajte čoka ali gumba črpalke
- Ne spreminjajte nastavitev regulatorja na motorju
■ Naprave ne zaganjajte, če kanal za izmetavanje ni prekrit z enim iz naslednjih delov:
zbiralno košaro za travo
prestrezni zaklop
kompletom za zastiranje
■ Sprožite stikalo zaganjalnika s posebno pozornostjo v skladu z navodili proizvajalca
■ Pazite na zadostno oddaljenost nog od rezalnega orodja
■ Zagon naprave v nizki travi
Ročni zagon
brez daljinskega upravljanja plina, z zaganjalno črpalko (7)
- 3x pritisnite na gumb črpalke v časovnem obdobju od pribl. 2 sekund (7). Pri temperaturah pod 10 °C pritisnite na gumb črpalke 5x.
- Varnostno streme izvlecite do zgornjega dela ročaja in ga čvrsto držite (☐ 8) – varnostno streme se ne zaskoči.
- Vrv zaganjalnika hitro izvlecite in potem pustite, da se ponovno počasi navije (9).
Motor ima vnaprejšnjo nastavitev plina.
Spreminjanje števila vrtljajev zato ni možno.
brez daljinskega upravljanja plina, brez gonilne črpalke/čoka
- Varnostno streme izvlecite do zgornjega dela ročaja in ga čvrsto držite (8) – varnostno streme se ne zaskoči.
- Vrv zaganjalnika hitro izvlecite in potem pustite, da se ponovno počasi navije (9).
Motor ima vnaprejšnjo nastavitev plina.
Spreminjanje števila vrtljajev zato ni možno.
Električni zagon (opcija)
Električni zagon brez gonilne črpalke/čoka
- Varnostno streme izvlecite do zgornjega dela ročaja in ga čvrsto držite (8) – varnostno streme se ne zaskoči.
- Ključ za vžig v ključavnici obrnite do konca v desno (10).
- Takoj ko motor steče, pustite ključ za vžig (se vrne na položaj "0").
Izklop motorja
- Pustite varnostno streme (17).
- Motor se izklopi.
Pozor, težka vreznina!
Motor lahko dela še nekaj časa. Po izklopu se prepričajte, da motor miruje.
Kolesni pogon (opcija)
Pozor!
Menjalnik priklopite le ob vklopljenem motorju.
Vklop kolesnega pogona
- Vklopno ročico menjalnika pritisnite proti zgornjem delu ročaja in čvrsto držite (11) – vklopna ročica menjalnika se ne zaskoči.
- Kolesni pogon se vklopi.
Izklop pogona koles
- Pustite vklopno ročico menjalnika ( 13).
- Kolesni pogon se izklopi.
Menjalnik vario (Speed Control) (opcija)
Z menjalnikom Vario se lahko hitrost vožnje I spreminja brezstopenjsko.
Pozor!
Vzvod sprožite le ob vklopljenem motorju. Spreminjanje prestav brez motornega pogona lahko poškoduje pogonski mehanizem.
■ Za višjo hitrost povlecite vzvo (12) v smeri (12/2)
■ Za višjo hitrost povlecite vzvoč(12) v smeri (12/1)
Hitrost vožnje vedno prilagodite trenutnemu stanju tal in trate.
Nega in vzdrževanje
- Pred vsemi vzdrževalnimi deli in negi vedno izklopite motor in izvlecite vtič vžigalne svečke.
- Motor lahko dela še nekaj časa. Po izklopu se prepričajte, da motor miruje.
- Pri vzdrževalnih delih in negi rezila vedno nosite delovne rokavice!
■ Napravo za zajemanje trave redno preverjajte glede delovanja in obrabe
■ Po vsaki uporabi kosilnico temeljito očistite
■ Naprave ne smete poškropiti z vodo.
Vdor vode v uplinjač ali sistem vžiga lahko povzroči motnje v delovanju
■ Rezilo redno kontrolirajte glede poškodb
■ Pokvarjene glušnike vedno zamenjajte
Nega kosilnice
V skladu z navodili proizvajalca motorja mora usmerjen navzgor biti naslednji del:
■ uplinjač / filter za zrak (15)
■ vžigalna svečka (16)
Upoštevajte navodilo za uporabo proizvajalca motorja!
■ Topa ali poškodovana rezila dajte izbrusiti / obnoviti le pri servisnem mestu ali pooblaščenem strokovnem obratu
■ Pobrušena rezila morajo biti centrirana
Pozor!
Necentrirana rezila privedejo do močnih vibracij in poškodujejo kosilnico.
■ Strokovni pregled je vedno potreben:
- če zapeljete na oviro
ob nenadni zaustavitvi motorja
- če je prenos poškodovan
- če je klinasti jermen poškodovan
če so rezila skrivljena
- će je skrivljena gred motorja
Polnjenje baterije zaganjalnika (opcija)
■ Upoštevajte navodila proizvajalca motorja.
Pozor!
Uporabljajte izključno priložen originalni polnilnik.
- Baterijo zaganjalnika polnite le v suhih, dobro prezračenih prostorih.
- Med postopkom polnjenja kosilnice ne smete zagnati.
Nega motorja
Zamenjava motornega olja
- Pripravite primerno posodo, v katero boste iztočili olje.
- Pustite, da olje do konca izteče skozi odprtino za polnjenje olja ali pa ga odsesajte.
Odrabljeno motorno olje odstranite v skladu z okoljevarstvenimi predpisi!
Priporočamo, da staro olje v zaprti posodi odnesete v zbirni center ali na servisno mesto.
Starega olja ne smete
- odvreči med gospodinjske odpadke
- izliti v kanalizacijo ali odtok
- razliti po tleh
Zamenjava filtra za zrak
■ Upoštevajte navodila proizvajalca motorja.
Zamenjava vžigalne svečke
■ Upoštevajte navodila proizvajalca motorja.
Kolesni pogon (opcija)
Nastavitev žicovoda
Če se ob vklopljenem motorju kolesnega pogona more več vklopiti- ali izklopiti, morate dodatno nastaviti ustrezni žicovod.
Pozor!
Žicovod nastavljajte le ob izklopljenem motorju.
- Obrnite nastavitveni del na žicovodu v smeri puščice (☐ 17).
- Za preverjanje nastavitve zaženite motor in vklopite kolesni pogon.
- Če kolesni pogon še vedno ne deluje, morate kosilnico odpeljati v servis ali pooblaščeni strokovni pogon.
Mazanje pastorka pogona
Pastorek pogona na gredi menjalnika včasih naoljite z brizgalnim oljem
Menjalnika kolesnega pogona ni potrebno vzdrževati.
Skladiščenje
Pozor – nevarnost eksplozije!
Naprave ne shranjujte v bližini odprtega plamena ali vira toplote.
■ Počakajte, da se motor ohladi
■ Napravo shranjujte na suhem mestu, nedostopno otrokom in nepooblaščenim osebam
■ Baterijo zaganjalnika shranjujte v prostoru, ki zagotavlja zaščito pred zmrzovanjem
■ Praznjenje rezervoarja za bencin
■ Upoštevajte navodila proizvajalca motorja
■ Izvlecite vtič vžigalne svečke
Popravilo
Popravila smejo izvajati samo servisne delavnice in pooblaščeni strokovni pogoni.
Odstranjevanje
Odslužene naprave, baterij ali akumulatorja ne odlagajte med gospodinjske odpadke!
Embalaža, naprava in oprema so izdelani iz materialov, primernih za recikliranje. Odstranjujte jih v skladu s predpisi.
Izjava ES o skladnosti
V zakonitem garancijskem roku morebitne napake v materialu ali izdelavi v skladu z našo presojo brezplačno odpravimo bodisi s popravilom ali zamenjavo delov. Obseg garancijskih pravic je odvisen tudi od zakonodaje države, v kateri ste napravo kupili.
-
če napravo uporabljate v skladu z navodili in namenom
■ će upoštevate navodila za uporabo
■ če uporabljate le originalne nadomestne dele
-
če skuša napravo popraviti nepooblaščena oseba
■ će opravite tehnične spremembe na napravi
■ v primeru nenamenske uporabe (npr. v pridobitvene ali komunalne namene)
Garancija ne krije:
■ poškodb laka, ki so posledica običajne obrabe
■ obrabnih delov, ki so na seznamu nadomestnih delov označeni z okvirčkom XXX XXX (X)
za motorje z notranjim izgorevanjem veljajo določila v garancijskem listu, ki ga prilaga proizvajalec
V primeru uveljavljanja garancije se z garancijskim listom in računom obrnite na svojega prodajalca ali najbližji pooblaščeni servis. Navedbe v pričujuči garancijski izjavi ne omejujejo zakonsko določenih pravic, ki jih ima kupec do prodajalca.
Pomoč pri motnjah
Pozor!
Rezila in gredi motorja ne smete poravnavati.
| Motnja Rešitev | |
| Motor se ne zažene.▪ Naivanje bencinaRočico za plin prestavite v položaj za zagon ("START")Vklopite čokVklojni lok motorja potisnite proti zgornjemu delu ročajaPreverite vžigalno svečko, po potrebi zamenjajte z novoOčistite filter za zrakSprostite rezilo kosilniceNapolnite baterijo zaganjalnika (akumulator)Z delom začnite na pokošeni površini (nizki travi) |
| Moč motorja je premajhna▪ Spremenite višino rezaNabrusite/obnovite rezilo kosilniceOčistite izmetalni kanal/ohišje kosilniceOčistite filter za zrakZmanjšajte delovno hitrost |
| Neenakomeren rez▪ Nabrusite/obnovite rezilo kosilniceSpremenite višino reza |
| Zbiralna košara za travo se ne napolni | ▪ Spremenite višino rezaPočakajte, da se trava posušiNabrusite/obnovite rezilo kosilniceOčistite rešetko zbiralne košare za travoOčistite izmetalni kanal/ohišje kosilnice |
| Pogon koles ne deluje▪ Prilagodite žicovod (bovden kabel)Klinasti jermen je poškodovanObrnite se na servisno delavnicoOdstranite umazanijo v kolesnem pogonu, zobniškem jermenu in menjalnikuProsti tek (pogonsko kolo na pogonski gredi) naoljite z oljem v razpršilu |
| Kolesa se ne vrtijo, čevključite pogon koles | ▪ Zategnite vijake na kolesihPesto kolesa je poškodovanoKlinasti jermen je poškodovanObrnite se na servisno delavnico |
| Naprava vibrira neobičajno močno | ▪ Preverite rezilo za košnjo |
V primeru motenj, ki niso navedene v tej preglednici oziroma jih ne morete odpraviti sami, se obrnite na našo pristojno servisno službo.
Uz ovaj priručnik
■ Pročitajte ove upute za uporabu prije puštanja u rad. To je preduvjet za siguran rad i rukovanje bez smetnji. Prije korištenja upoznajte elemente za posluživanje i uporabu stroja.
■ Obratite pozornost na sigurnosne napomene i napomene upozorenja u ovoj dokumentaciji i na uređaju.
■ Sačuvajte upute za rukovanje za kasniju uporabu i predajte ih sljedećem korisniku.
Objašnjenje znakova
Pozor!
Malčiranje kompletom za malčiranje (opcija)
Pozor - opasnost od povreda!
Košaru za skupljanje trave skinite ili postavite samo ako je motor isključen i ako nož za rezanje miruje.
- Skinite košaru za skupljanje trave ( 3).
- Dignite zaklopac i komplet za malčiranje umetnite u otvor za izbacivanje trave (4).
Zasun se mora zabraviti.
Ako komplet za malčiranje ne uskoči u ležište, mogu se oštetiti komplet za malčiranje i nož za rezanje.
Uklanjanje kompleta za malčiranje
- Dignite zaklopac.
- Popustite zasun na kompletu za malčiranje (5/1).
- Izvucite komplet za malčiranje ( 5/2).
Košnja s bočnim izbacivanjem (opcija)
Pozor - Nebezpečenstvo otravy!
