NAUDOJIMO INSTRUKCIJA Premium 520 VSB AL-KO
Uzmanību! Apdraudējums strāvas trieciena dēļ.
■ Prieš pradėdami eksploataciją, perskaitykite šį instrukcijų vadovą. Jame pateikiama informacija apie darbų saugą ir sklandžią eksploataciją. Prieš naudodami susipažinkite su valdymo prietaisais ir mašina.
■ Laikykitės saugos nurodymų ir įspėjimų, pateikiamų šioje dokumentacijoje ir ant prietaiso.
Dirbdami laikykitės šio vadovo instrukciju ir perduokite ši vadovą tolimesniems naudotojams.
Ženklų paaiškinimas
Dèmesio!
Nepaisant šiu įspėjimų, galima sužaloti asmenis ir sugadinti materialinį turtą.
Specialios nuorodos geresniam supratimui ir saugesniam darbui užtikrinti.
Kameros simbolis nurodo paveikslėlius.
Turinys
Prie šio vadovo....207
Gaminio aprašymas....207
Saugos ir apsauginiai jrenginiai.... 207
Saugos patarimai....209
Montavimas 210
Pildymas benzinu 210
Eksploatacijos pradžia....211
Elektrinis starteris (pasirinktinis) 213
Aptarnavimas ir priežiūra.... 213
Sandèliavimas 215
Remontas 215
Utilizavimas 215
ES atitikties pareiškimas....215
Garantija 215
Trikčių diagnostika.... 216
Gaminio aprašymas
Šiuose dokumentuose aprašomi įvairūs benzininių vejapjovių modeliai. kai kuriuose modeliuose yra žolės surinkimo įtaisais ir (arba) mulčiavimo funkcija.
Raskite savo modeli produktu paveiksléliuose ir perskaitykite skirtingu variantu aprašymus.
Tinkamas naudojimas
Šis įrenginys yra skirtas tik pjauti sausas mėgėjiškas vejas prie namų.
Kitoks ir čia nenurodytas naudojimas yra laikomas naudojimu ne pagal paskirtį.
Galimi netinkamo naudojimo atvejai
■ Vejapjovė neskirta naudoti viešose erdvėse, parkuose, sporto arenose, žemės ūkio ir miškininkystės objektuose
■ Apsauginių įrenginių negalima nuimti ar užtrumpinti
■ Nepjaukite vejapjove želės per lietų arba kai žolė yra rasota
■ lrenginys neskiras komerciniam naudojimui
Saugos ir apsauginiai jrenginiai
Dèmesio - pavojus susižeisti!
Negalima montuoti saugos ir apsauginiu, irenginiu, spaudžiant juos per jęga!
Apsauginis lankelis
Irenginyje yra naudojamas apsauginis lankelis. Jį galima akimirksniu atleisti pavojingu momentu, taip užtikrinant operatoriaus saugumą.
■ Pjovimo peilis sustabdomas
■ Variklis išjungiamas
Išmetimo angos dangtelis
Išmetimo angos dangtelis apsaugo nuo išsviedžiamų kietų daiktų.

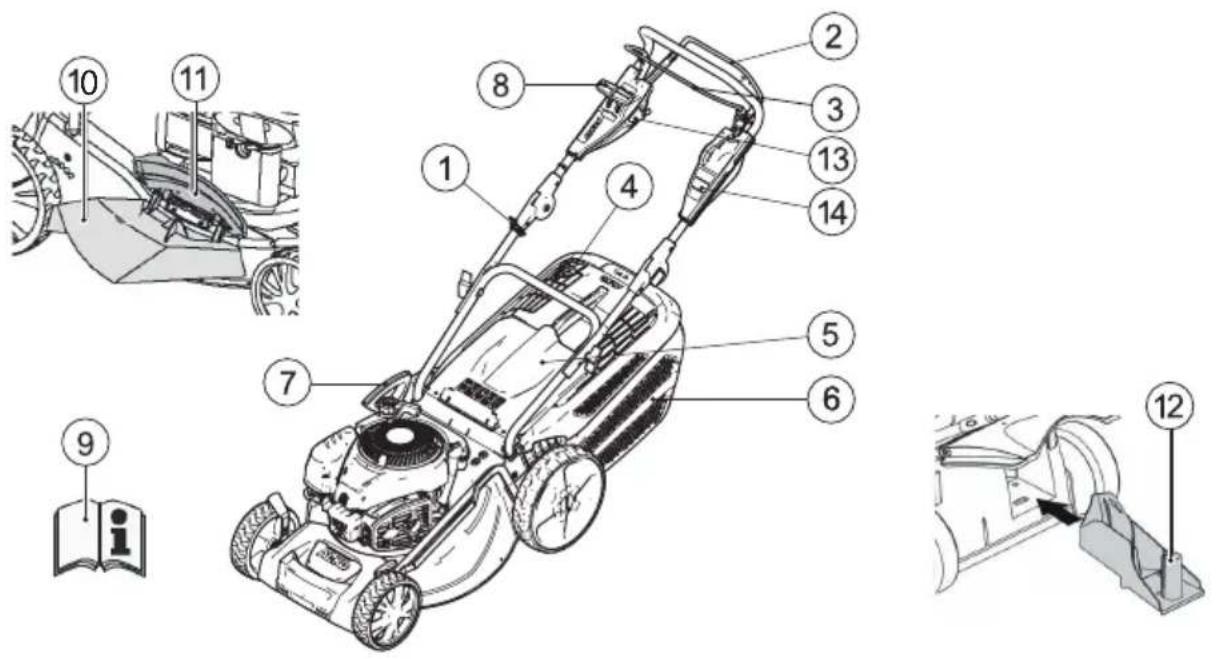

| 1 Starterio trosas 9 Kintamo greičio pavara* | | |
| 2 Ratų pavara* 10 Naudojimo instrukcija | | |
| 3 Apsauginis lankelis 11 Žolės išmetimo įtaisas* | | |
| 4 Pripildymo lygio rodiklis* 12 Užsikimšimo sklendė* | | |
| 5 Išmetimo angos dangtelis* 13 Mulčiavimo priedas* | | |
| 6 Žolės surinkimo talpa* 14 Elektrinis starteris | | |
| 7 Pjovimo aukščio reguliatorius* 15 Trumpas vadovas | | |
* priklauso nuo komplektacijos
Simboliai ant prietaisų
 | Dèmesio!Dirbkite ypač atsargiai. | | Prieš atlikdami darbus su pjovimo mechanizmu atjunkite degimo žvakės kištuką. |
 | Prieš eksploataciją perskaitykite naudojimo instrukcija! | | Trumpas vadovasAtjunkite variklio stabdį. |
 | Saugokitės, kad į darbo zoną nejeitų pašalinių asmenų! | | Trumpas vadovasljunkite ratų pavarą. |
 | Saugokite rankas ir kojas nuo peilių! | | Trumpas vadovasNuotolinio degalų padavimo ijungimas ir išjungimas. |
 | Laikykitės saugaus atstumo. | | |
Papildomi simboliai ant jrenginių su elektriniu starteriu
Dèmesio! Elektros smūgio pavojus.
Saugokite laidus nuo peilių.
Prieš atliekant priežiūros darbus arba pažeidus laidą, visada reikia ištraukti įrenginį iš tinklo.
Saugos patarimai
Dèmesio!
Naudokite tik techniškai tvarkingą prietaisą!
Dèmesio - pavojus susižeisti!
Negalima montuoti saugos ir apsauginiu jrenginiu, spaudžiant juos per jęga!
Dèmesio - gaisro pavojus!
Nelaikykite jrenginio su pilnu baku pastatuose, kuriuose nuo benzino garų kontakto su elektros kibirkštimi gali kilti gaisras!
Ant variklio, išmetamosios angos,
akumuliatoriaus dėžės, plastikinio bako neturi
būti benzino, alyvos ir kitų nešvarumu.
■ Saugokitės, kad i darbo zoną nejeitų pašalinių asmenų
■ Irenginio vairuotojas ar naudotojas yra atsakingas už kitų asmenų sužeidimus ir nuosavybės sugadinimas
■ Vaikams ar kitiems asmenims, kurie nėra susipažinę su naudojimo instrukcija, prietaisą naudoti draudžiama
■ Laikykitės vietinių reikalavimų dėl minimalaus su įrenginiu dirbančio asmens amžiaus
Nedirbkite su prietaisu, veikiami alkoholio, narkotinių medžiagų ar vaistų
■ Vilkèkite tinkama darbine apranga
llgas kelnes
■ Tvirtus ir neslystančius batus
Ausines
■ Pjaudami kampuose
visada stověkite saugiai
visada pjaukite skersai kampo, ne aukštyn ir ne žemyn
■ nepjaukite statesniu nei 20° kampu
■ ypatingas dėmesys atkreiptinas sukant
Dirbkite tik esant pakankamai naturaliam ar dirbtiniam apšvietimui
■ Saugokite, kad kūnas, galūnės ar drabužiai nepatektų i pjovimo zoną
■ Laikykitės šalyje galiojančių darbo valandų apribojimų
Nepalikite paruošto naudoti įrenginio be priežiūros
■ Pjaukite tik aštriu peiliu
■ Naudokite jrenginj su nepažeistais apsauginiais jrenginiais ir apsaugomis
■ Nenaudokite jrenginio be sumontuotų apsauginių jrenginių (pvz., išmetimo angos dangtelio, žolės surinkimo talpos)
Prieš dirbdami su įrenginiu kiekvieną kartą patikrinkite, ar jis nėra pažeistas, pažeistas dalis pakeiskite prieš tolimesnį įrenginio naudojimą
■ Išjunkite variklj, palaukite, kol įrenginys sustos, ir atjunkite degimo žvakės kištuką
palikdami jrengini
po susidūrimo su kliūtimi
■ prieš pašalindami kliūtį
■ prieš valydami užsikimšusius komponentus
po kontakto su pašaliniu objektu
kai atsiranda prietaiso gedimų ir nejprastų vibracijų
Patikrinkite, ar žoliapjovė néra pažeista, ir jei aptikote pažeidimų, prieš dirbdami su žoliapjove toliau atlikite reikalingus remonto darbus.
■ Prijunkite degimo žvakės kištuką ir užveskite variklj
pašalinę gedimą (žr. gedimų lentelę) ir patikrinę įrenginį
po irenginio valymo
Atidžiai apžiūrėkite visą būsimą darbinę zoną ir pašalinkite pašalinius objektus
Atidžiai atlikite posūkius su žoliapjove, nesipainio-kite jos kelyje traukdami ją i save
■ Nepjaukite tiesiai ant kliūčių (pvz., važiuodami per šakas, šaknis)
■ Nupjautą żolę išpilkite iš talpos tik išjungę variklj
■ Atjunkite pjovimo peilį / variklį, kai važiuojate ne per pjaunamą plotą
■ Nekelkite ir neneškite įrenginio su veikiančiu varikliu
■ Pildydami jrenginj benzinu ar alyva nevalgykite ir negerkite
■ Nekvépuokite benzino garais
■ Naudokite prietaisą ėjimo greičiu
■ Prieš naudojima būtina įsitikinti, kad tvirtai laikosi veržlės, varžtai ir sraigtai
Montavimas
Laikykitės pridedamos montavimo instrukcijos.
Dèmesio!
Galima naudoti tik iki galo sumontuotą prietaisą.
Pildymas benzinu
Prieš pradėdami įrenginio eksploataciją pripilkite į baką benzino.
Įspėjimas - nudegimo pavojus!
Benzinas ir alyva yra itin degüs!
Visada laikykitės pridedamos variklio gamintojo naudojimo instrukcijos.
Reikalingi eksploataciniai priedai
| Benzinas Variklio | alyva |
| Rūšis normalus / bešvinis benzinas | žr. variklio gamintojo nuorodas |
| Pildymo talpa | žr. variklio gamintojo nuorodas | maždaug 0,6 l |
Sauga
lspèjimas!
Nepalikite veikiančio variklio uždaroje patalpoje. Pavojus apsinuodyti!
■ Benziną ir alyvą laikykite tik tam pritaikytose talpose
■ Benzina ir alyvą išpilkite ir pildykite tik tada, kai variklis yra šaltas
■ Nepilkite benzino ar alyvos, kai jrenginio variklis veikia
■ Nepripilkite per daug (benzinas neturi bėgti iš bako)
■ Pildami benziną nerūkykite
■ Neatsukite benzino bako dangtelio, kai variklis veikia arba yra karštas
■ Pažeistą baką ar jo dangtelį iš karto pakeiskite
■ Visada tvirtai užsukite bako dangtelj
■ Kai benzinas baigési:
Nepaleiskite variklio
Atjunkite degimo žvakės kištuką
Nuvalykite irengini
■ Kai baigési variklio alyva:
Nepaleiskite variklio
Ištekėjusią variklio alyvą iššluostykite šluostėmis ir tinkamai išmeskite
Nuvalykite irenginj
Senos alyvos:
■ neišmeskite kartu su buitinėmis atliekomis
■ nepilkite į kanalizacija, nutekamuosius vamzdžius ar ant žemės
Rekomenduojame seną alyvą użdaroje talpoje atiduoti i perdirbimo centra arba klientų aptarnavimo tarnybai perdirbti arba tinkamai utilizuoti.
Pripilkite benzino
- Atsukite bako dangtelj ir paděkite švarioje vietoje.
- Per piltuvėlį pripilkite benzino.
- Tvirtai užsukite bako dangtelj ir nuvalykite sritj aplink angą.
Pripilkite variklio alyvos
- Atsukite alyvos talpos dangtelj ir padėkite švarioje vietoje.
- Per piltuvėlj pripilkite variklio alyvos.
- Tvirtai užsukite talpos dangtelj ir nuvalykite sritj aplink angą.
Eksploatacijos pradžia
Dèmesio!
Negalima jrenginio naudoti, jei yra atsipalaidavę, pažeisti arba nusidėvėję peiliai ar tvirtinimai! Prieš kiekvieną jrenginio paleidimą jį vizualiai patikrinkite.
Kameros simbolis tolimesniuose puslapiuose naudojamas kaip nuoroda i paveikslėlius 4–7 psl.
Pjovimo aukščio nustatymas
Dèmesio - pavojus susižeisti!
Pjovimo aukšti nustatykite tik išjunge varikli ir peiliams sustojus.
- Ratus visada nustatykite i vienoda aukšti.
- Aukščio nustatymo galimybės atskiruose modeliuose gali skirtis.
Ašies nustatymas arba centrinis nustatymas (1)
- Norėdami reguliuoti šoninį nustatymą, paspauskite ir laikykite svirtį.
- Patraukdami svirti i kairę arba i dešinę, nustatykite norimą pjovimo aukštį.
- |statykite svirti i griovelj ir užfiksuokite.
- Patikrinkite, kad visi ratai būtų nustatyti vienodai.
Žoliapjovės su žolės surinkimo talpa
Dèmesio - pavojus susižeisti!
Nuimkite ir uždėkite žolės surinkimo talpą tik išjunge variklį ir sustojus peiliams.
- Pakelkite išmetimo angos dangtel ir įstatykite žolės surinkimo talpą į laikiklį (3).
Dèmesio!
Tik tinkamai užkabintas ir nepažeistas žolės surinkimo krepšys užtikrina pakankamą apsaugą nuo išsviedžiamų dalių!
Pripildymo lygio rodiklis
Pjaunant žolę, oro srovė pamažu kelia pripildymo lygio rodiklj aukštyn (2a).
Kai žolės surinkimo talpa prisipildo, pripildymo lygio rodiklis ant dėžės atsiduria ties padėtim (2b). Žolės surinkimo talpą reikia ištuštinti.
Ištuštinkite žolės surinkimo talpą
- Pakelkite išmetimo angos dangtelj.
- Pakelkite žolės surinkimo talpą aukštyn ir nuimkite, traukdami atgal (3).
- Ištuštinkite žolės surinkimo talpą.
- Pakelkite išmetimo angos dangtelj ir vėl įstatykite žolės surinkimo talpą į laikiklj (3).
Žoliapjovės be žolės surinkimo talpos
Dèmesio!
Be žolės surinkimo talpos pjaukite tik su tinkamai veikiančia išmetimo angos dangtelio spyruokle.
Išmetimo angos dangtelis ant žoliapjovės korpuso dedamas naudojant spyruoklių jėgą. Taip nupjauta žolė yra išmetama tik į apačią žemyn.
Mulčiavimas (pasirinktinis)
Mulčiuojant nupjauta žolė nesurenkama, o paskleidžiama ant žemės. Mulčias saugo žemę nuo perdžiūvimo ir aprūpina ją maistingomis medžiagomis.
Geriausius rezultatus pasieksite reguliariai nupjaudami žolę iki maždaug 2 cm aukščio. Greitai perpūva tik jauna žolė su šviežiais drėgnais lapais.
■ Žolės aukštis prieš mulčiavimą: maks. 8 cm
■ Žolės aukštis po mulčiavimo: apie 4 cm
Pritaikykite juidėjimo greitį, kad jis nebūtų per greitas mulčiavimui.
Uždėkite mulčiavimo priedą
Dèmesio - pavojus susižeisti!
Mulčiavimo priedą sumontuokite ir nuimkite tik išjunge variklj ir sustojus peiliams.
- Nuimkite žolės surinkimo talpą ( 3).
- Pakelkite išmetimo angos dangtelj ir sumontuokite išmetimo šachtoje mulčiavimo prieda (4). Irenginys turi tinkamai užsifiksuoti.
Jei mulčiavimo priedas tinkamai neužsifiksuoja, galima pažeisti mulčiavimo prieda ir peilius.
Nuimkite mulčiavimo prieda
- Pakelkite išmetimo angos dangtelj.
- Atkabinkite mulčiavimo priedą ( 5/1).
- Ištraukite mulčiavimo prieda ( 5/2).
Pjovimas su šoninio išmetimo funkcija (parinktis)
Dèmesio – pavojus susižaloti!
Šoninio išmetimo kanalą nuimkite arba uždėkite tik tada, kai variklis yra išjungtas ir neveikia ašmenys.
Šoninio išmetimo kanalo naudojimas
- Nuimkite žolės surinkimo krepšį ir sumontuokite mulčiavimo rinkinį.
- Paspauskite šoninio išmetimo kanalo atsklendimo svirti (6/1).
- Atlenkite šoninio išmetimo kanalo uždangalą ir tvirtai laikykite (6/2).
- Sumontuokite šoninio išmetimo kanalą ( 6/3).
- Lėtai uždarykite uždangalą.
Uždangalas apsaugo šoninio išmetimo kanalą, kad jis neiškristų.
Šoninio išmetimo kanalo išmontavimas
- Atlenkite šoninio išmetimo kanalo uždangalą ir tvirtai laikykite (6/2).
- Išmontuokite šoninio išmetimo kanalą ir uždarykite uždangalą (6/3).
Užveskite variklj
Dèmesio - pavojus apsinuodyti!
Nepalikite veikiančio variklio uždaroje patalpoje.
Dèmesio - pavojus susižeisti!
Užvesdami jrenginj jo nepakreipkite.
- Užveskite variklj tik su sumontuotu peiliu (peilis veikia kaip inercinė masė)
- Užvesdami jau šiltą variklį, NENAUDOKITE droselio arba mygtuko
- Nekoreguokite variklio nustatymu
■ Neužveskite variklio, kai išmetimo kanalas nėra apdengtas tokiomis detalėmis:
Žolės surinkimo talpa
Išmetimo angos dangtelis
Mulčiavimo priedas
■ Labai atsargiai paspauskite paleidimo jungiklj, laikydamiesi gamintojo instrukciju
■ Stovėkite saugiu atstumu nuo peilių mechanizmo ir saugokite kojas
■ Užveskite irengini pastatytą ant mažos žolės
Manuālā palaide
- Pritraukite ir laikykite pritrauktą prie viršutinio rėmo apsauginį lankelį (8) – apsauginis lankelis neužsifiksuoja.
- Degimo raktelį spynelėje pasukite iki galo į dešinę (10).
- Kai variklis užsiveda, atleiskite degimo raktelj (jis vėl atšoka i padėtj „0“).
Išjunkite variklj
- Paleiskite apsaugini langeli ( 4).
- Variklis išsijungia.
Dèmesio - pavojus sunkiai susižaloti!
Variklis gali dar suktis po išjungimo. Išjunge palaukite, kol variklis visiškai sustos.
Ratų pavara (pasirinktinė)
Dèmesio!
Prijunkite tik prietaisus su veikiančiu varikliu.
ljunkite ratų pavarą
- Prispauskite ir laikykite pavaros apsaugini lankelj prie viršutinio rėmo (11) – apsauginis lankelis neužsifiksuoja.
- ljungiama ratų pavara.
Išjunkite ratų pavarą
- Paleiskite apsaugini lankeli ( 13).
- Ratų pavara išjungiama.
Kintamo greičio pavara (greičio kontrolė) (pasirinktinai)
Su kintamo greičio pavara galima reguliuoti žoliapjovės greitį be pakopų.
Dèmesio!
Svirtj nuspauskite tik veikiant varikliui.
ljungus ja be variklio pavaros galima sugadinti
pavaros mechanizma.
■ Norėdami padidinti greitį, svinį(12) pastumkite (12/2) kryptimi
■ Norėdami sumažinti greitį, svirų(12) pastumkite (12/1) kryptimi
Važiavimo greitis visada turi būti tinkamas pagal paviršiu, ant kurio judama, ir pjaunamos žolės aukštį.
Aptarnavimas ir priežiūra
Dèmesio - pavojus susižeisti!
- Prieš atlikdami visus priežiūros ir aptarnavimo darbus visada išjunkite variklj ir atjunkite degimo žvakės kištuką.
- Variklis gali dar suktis po išjungimo. Išjunge palaukite, kol variklis visiškai sustos.
- Atlikdami priežiūros ir aptarnavimo darbus, visada mūvėkite darbines pirštines!
■ Reguliariai tikrinkite, ar tinkamai veikia ir nenusidėvėjo žolės surinkimo mechanizmas
■ Po kiekvieno naudojimo prietaisą išvalykite
Nepurkškite ant prietaiso vandens
Patekęs į vudų vanduo gali sugadinti prietaisą (žvakės ar dujų padavimo mechanizma)
■ Reguliariai tikrinkite peilj, ar jis nepažeistas
■ Iš karto pakeiskite pažeistą buferį
Priklausomai nuo variklio gamintojo, gali reikėti paversti žoliapjovę taip, kad:
■ kuro padavimo linija ir oro filtras būtų atkreipti aukštyn (15)
■ degimo žvakės būtų atkreiptos aukštyo (16)
Laikykitės variklio gamintojo naudojimo instrukcijų!
Pakeiskite arba pagaląskite peilius
■ Atbukusius arba pažeistus pjovimo peilius pagaląsti ar pakeisti gali tik įgalioto aptarnavimo centro specialistas
■ Pagaląsti peiliai turi būti subalansuoti
Dèmesio!
Nesubalansuoti peiliai smarkiai vibruoja ir gali sugadinti žoliapjovę.
■ Profesionalų patikrinimą visada reikia patikrinti:
pašalinus kliūtį
■ staiga išsijungus varikliui
jei pažeista pavara
- jei pažeisti pleištiniai diržai
- jei išlinkęs peilis
- jei išlenktas variklio velenas
Starterio akumuliatoriaus ikrovimas (pasirinktinai)
■ Laikykitės variklio gamintojo nuorodu.
Dèmesio!
Naudokite tik originalų įkroviklį.
- Starterio akumulatorių laikykite tik sausoje gerai vėdinamoje patalpoje.
■ [krovimo metu žoliapjovės nenaudokite.
Variklio priežiūra
Pakeiskite variklio alyva
- Alyvai išleisti skirtas specialus laikiklis.
- Išleiskite arba išsiurbkite visą alyvą per alyvos išleidimo angą.
Panaudotą variklio alyvą utilizuokite tik laikydamiesi aplinkosaugos reikalavimų!
Rekomenduojame seną alyvą użdaroje talpoje atiduoti i perdirbimo centra arba klientų aptarnavimo tarnybai perdirbti arba tinkamai utilizuoti.
Senos alyvos:
- neišmeskite kartu su buitinėmis atliekomis
- nepilkite į kanalizacija, nutekamuosius vamzdžius
- nepilkite ant žemės
■ Laikykitės variklio gamintojo nuorodu.
Pakeiskite degimo žvakes
■ Laikykitės variklio gamintojo nuorodu.
Rato pavara (pasirinktinė)
Nustatykite droselio laidą
Jei veikiant varikliui rato pavaros ijungti ar išjungti negalima, reikia pareguliuoti atitinkamą droselio laidą.
Dèmesio!
Droselio laidą galima reguliuoti tik išjungus variklj.
- Pasukite reguliatoriaus mechanizmą rodyklės kryptimi (17).
- Patikrinkite, ar ratų pavara veikia, įjungdami variklį ir ratų pavarą.
- Jei ratų pavara vis tiek neveikia, žoliapjovę atiduokite remontuoti įgaliotam aptarnavimo specialistui.
Sutepkite pavaros krumpliaratj
■ Laikas nuo laiko sutepkite alyva pavaros krumpliaratį
Rato pavarai priežiūros nereikia.
Sandèliavimas
Dèmesio - sprogimo pavojus!
Nelaikykite prietaiso prie atviros liepsnos ar karščio šaltinių.
■ Leiskite varikliui atvėsti
■ Prietaisą laikykite taip, kad prie jo neprieitų vaikai ir pašaliniai asmenys
■ Starterio akumuliatorių padėkite taip, kad jis nesušaltų
■ Ištuštinkite benzino baką
■ Laikykitės variklio gamintojo nuorodu
■ Atjunkite degimo žvakės kištuką
Remontas
Remonto darbus gali atlikti tik igaliotas aptarnavimo centro specialistas ar remonto jmonė.
Utilizavimas
Neišmeskite nebenaudojamo prietaiso, akumuliatorių ir baterijų su buitinėmis atliekomis!
Prietaisą, pakuotę ir priedus, kurie yra pagaminti iš perdirbamų medžiagų, atiduokite perdirbti.
ES atitikties pareiškimas
■ žr. montavimo instrukciją
Garantija
Mes pašalinsime gamintojo klaidas arba medžiagų trūkumus garantiniu dviejų metų laikotarpiu, savo nuožiūra, arba pataisydami, arba pakeisdami prietaisą. Garantinis laikotarpis pradedamas skaičiuoti nuo pirkimo datos, garantija galioja toje šalyje, kurioje prietaisas buvo nupirktas.
Mūsų garantija galioja tokiais atvejais: Garantija nebegalioja tokiais atvejais:
■ Kai prietaisas naudojamas pagal instrukcija
■ Laikomasi naudojimo vadovo instrukciju
■ Naudojamos originalios atsarginės dalys
■ Klientas bando pats remontuoti prietaisą
■ Prietaisas yra techniškai modifikuotas
■ Prietaisas naudojamas ne pagal paskirtį (pvz., naminiams arba buitiniams poreikiams)
Garantija neapima:
■ Gedimų dėl įprasto nusidėvėjimo
■ Keičiamų detalių, kurios yra pažymėtos ženklais XXX XXX (X)
■ Variklių - jiems galioja atskiros jų gamintojų instrukcijos
Garantiniu atveju su šia garantijos kortele ir pirkimo jrodymu prašome kreiptis i pardavėją arba artimiausią mūsų įgaliotą remonto dirbtuvę. Ši garantija neapriboja pardavėjo atsakomybės pirkėjo prietaiso atžvilgiu.
Trikčių diagnostika
Dèmesio!
Peilio ir variklio veleno reguliuoti negalima.
| Gedimas Ka daryti | |
| Variklis neužsiveda▪ Pripilkite benzino▪ Nustatykite kuro svirtelę i padėtį „Start“▪ Ijunkite droselį▪ Variklio apsauginį lankelį pakelkite prie viršutinio rėmo▪ Patikrinkite degimo žvakes, prireikus pakeiskite▪ Išvalykite oro filtrą▪ Patikrinkite, kad laisvai suktųsi peiliai▪ Ijkraukite starterio akumuliatorių▪ Užveskite prietaisą ant nupjautos žolės |
| Nepalaikomos variklioapsukos | ▪ Pareguliuokite pjovimo aukštį▪ Pagaląskite arba pakeiskite pjovimo peilį▪ Išvalykite išmetimo kanalą ir korpusą▪ Išvalykite oro filtrą▪ Pareguliuokite darbinį greitį |
| Pjaunama nešvariai▪ Pagaląskite arba pakeiskite pjovimo peilį▪ Pareguliuokite pjovimo aukštį |
| Neužsipildo žolės surinkimotalpa | ▪ Pareguliuokite pjovimo aukštį▪ Leiskite žolei išdžiūti▪ Pagaląskite arba pakeiskite pjovimo peilį▪ Išvalykite žolės surinkimo talpos groteles▪ Išvalykite išmetimo kanalą ir korpusą |
| Neveikia ratų pavara▪ Pareguliuokite droselio laidą▪ Pažeistas pleištinis diržas▪ Kreipkitės į klientų aptarnavimo ir remonto dirbtuvę▪ Nuvalykite purvą nuo ratų pavaros, pleištinių diržų ir pavaros▪ Sutepkite alyva judančias dalis (pavaros krumpliaratį ant pavaros veleno) |
| ljungus pavadą, nesisukaratai | ▪ Priveržkite ratų varžtus▪ Pažeista rato stebulė▪ Pažeistas pleištinis diržas▪ Kreipkitės į klientų aptarnavimo ir remonto dirbtuvę |
| Prietaisa nejprastai stipriaivibruoja | ▪ Patikrinkite žoliapjovės peilius |
Jei gedimų nėra nurodytų šioje lentelėje arba negalite patys jų pašalinti, prašome kreiptis į mūsų kompetentingą klientų aptarnavimo skyrių.
- 3 kartus paspauskite reguliatoriaus mygtuką kas mażdaug 2 sekundes (7). Jei temperatūra yra žemesnė negu 10 °C, reguliatoriaus mygtuką paspauskite 5 kartus.
-
Pritraukite ir laikykite pritrauktą prie viršutinio rėmo apsauginį lankelį (8) – apsauginis lankelis neužsifiksuoja.
-
Lengvai patraukite starterio trosą ir tada lėtai vėl leiskite jam susivynioti (9).
Variklyje yra fiksuotas kuro padavimo mechanizmas. Jo apsukų reguliuoti negalima.
be nuotolinio kuro valdiklio, be reguliatoriaus / droselio
- Pritraukite ir laikykite pritrauktą prie viršutinio rėmo apsauginį lankelį (8) – apsauginis lankelis neužsifiksuoja.
- Lengvai patraukite starterio trosą ir tada lėtai vėl leiskite jam susivynioti (9).
Variklyje yra fiksuotas kuro padavimo mechanizmas.
Jo apsukų reguliuoti negalima.
