GEBRUIKSAANWIJZING TAD220E Toyotomi

Het apparatus is gemuld met brand-
baar gas R290.

Lees voor ingebruikneming van het apparaat de gebruiksaanwijzing.

Lees voor installmentie van het apparaat de installmentehandleiding.

Lees voor reparatie van het apparaat de servicehandleiding.

VEILIGHEIDSTIPS BELANGRIJK

• Neem vór ingebruikneming de gebruks-aanwijzing zorgvuldig door.
• Het apparaat dient gebruikt te worden bij een kamertemperatuur tussen 16^ en 35^ . Er kan zich ijs op de spoelen.gaan vormen als de temperatuur beneden 16^ is. De compressor schakelt automatisch ter bescherming uit als de kamertemperatuur boven 35^ komt.
  Wacht ALTIJD 3 minutes voordat u het apparaat opnieuw aanzet.

WAARSCHUWING

Stel kinderen, gehandicapten of ouderen NOOIT direct bloot aan de luchtstroom. Pas de richting van de luchtstroom aan.
- Houd kinderen uit de buurt van het apparraat. Vooral kinderen lopen risico. De ventilator aan de binnenkant draait op hoge snelheid. Het bedekken van de ventilator kan de prestaties van de airconditioner beinvloeden of de airconditioner doen uittallen.
- Steek NOOIT voorwerpen in de luchtafvoer of luchtinlaat.
Haal de stekker NIET uit het stopcontact als uw handen nat+zijn. U kunt onder stroom kome te staan.
- NIET gebruiken in een vochtige omgeving.
- Aansluiting dient te geschieden conform de geldende regelgeving voor stroomaansluitingen.
- ALTIJD aansluiten op een monofasig stopcontact van 220~240V, 50 Hz.
- Zorg ervoor dat de stekker goed in het stopcontact past.
- Zorg ervoor dat stroomkabels NIET onder

tapijten, kleedjes of matjes lopen.

• Kort de kabel NIET in en breng GEEN wijzigingen aan.
• Voer GEEN overdreven drukuit op de kabel.
• Zorg ervoor dat de stekker stofvrij is.
• Gebruik GEEN verlengkabel.
• Schakel het apparaat NIET aan of UIT door de stekker in het stopcontact teplaatsen of er uit te halen. U kunt onder stroom ko men te staan of er kan brand uitbreken.
• Als de stroomkabel van het apparaat beschadigd is, moet het door de fabrikant, servicedienst of dealer worden verrangen om gevaarlijke situatuies te voorkomen.
• Schäkel het apparaatuit en koppel het los als er kans is op bliksem.Raak de ontvoch-tiger, condensator en de pijpen NIET aan.
• Gebruik het apparaat NIET zonder filter.
• Dit apparaat kan worden gezruikt door kinderen vanaf 8aar en door personen met beperkte lichamelijke, zintuiglijke of verstandelijkke vermogens of door personen die ervaring of kennis waarvoor ontberen, mits zich onder toezicht staan of aanwijzingen hebben gekregen hoe zij het toestel moeten gezruiken en als zij hebben begrepen wat de waaruit voortkomende gezaren konnen zijn.
• Kinderen mogen nicht met het apparaat spelen.
• Reiniging of onderhoud door kinderen dient onder toezicht te gebeuren.
• Het gebruik van het apparaat in de bad-kamer of wasruimte is verboden.
• Het spul NIET in het luchtkanaal drogen. Als er spul in het luchtkanaalterecht komen, neem dan contact op met eenvakman om dit verder af te handelen.

WAARSCHUWING

• Plaats het apparaat op een afstand van meer dan 30~cm van de muur en andere objecten. (Afb. G)

• Als het apparaat worden gezruikt om een omgeving met een zeer hoge vochtigheidsgraad te koelen dan kan het voorkomen dat de bovenplaat en dechterplaatlicht vochtig worden. Veeg deze nattigheid van het apparaat voordat de vloer of het tapijt nat worden.

• Verwijder het afvoerwater voordat u het apparaat verplaatst.

• Voorkom roestvorming en gebruik het apparaat NIET in een vochtige, ziltige omgeving.
• Gebruik het apparaat NIET in direct zonlicht.
• Gebruik het apparaat NIET voor specifieke doeleinden zoals het conserveren van levensmiddelen, planten, precisieapparatuur, kunst en medicijnen.
• Plaats dieren, planten, verbrandingsapparatuur NIET in de directe luchtstroom van het apparaat.
• Beweeg de objcten NIET over het apparaat en plaats de objcten NIET op het apparaat.
• Leg het apparaat NIET op+zijn kant en houd het NIET ondersteboven.

Het Koudemiddel

• Voor het functioneren van de airconditioner, circuleert er een speciaal koudemiddel in het systeme. Het gebruikte koudemiddel is het speciaal gereinigde fluoride R290. Het koudemiddel is ontvlambaaren reukloos. Voorts kan dit onder bepaalde omstandigheden leiden tot explosies.
• Vergeleken met gewone koudemiddelen is R290 een Niet-verontreinigend koudemiddel zonder schade voor de ozonlaag. De invloed op het broeikaseffect is ook lager, R290 beschikt over uitstekende thermo-dynamische kenmerken die tot een zeer hoge energia-efficientie leiden. De apparaten hoevenaarom minder te worden gezuld.
• Verwijsaar het typeplaatje voor de vulhoveelheid van de R290.

WAARSCHUWING

• Het apparatus is gemuld met ontvlambaar gas R290.
• Het apparaat moet worden geinstalleerd, bediend en opgeslagen in een ruimte met een oppervlakte groter dan 11m^2 (voor TAD-220E, 226E) of van 15m^2 (voor TAD-229E, 235E).
• Het apparaat moet worden opgeslagen in een ruimte zonder continu werkende ontstekingsbronnen. (bijvoorbeeld: open vuur, een werkend gastroestel of een

werkende elektrische verwarming.)

• Het apparaat要去 worden opgeslagen in een goed geventileerde ruimte waar de grootte van de ruimte overeenkomt met de voor de werkking aangegeven ruimte.
• Het apparatusaat moet zodenig worden op-geslagen zodate er geen mechanische schade kan optreden.
  In de op een apparaat aangesloten leidingen mag zich geen ontstekingsbron bevinden.
• Houd alle benodigde ventilatieopeningen vrij van obstakels.
• Niet doorboren of verbranden.
• Houd er rekening mee dat koudemiddelten geen een geur bevatten.
• Gebruik geen middelen om devriesproces of om te reinigen, anders dan de door de fabrikant aanbevolen.
• Het onderhoud mag uitsluitend worden uitgevoerd zoals aanbevolen door de fabrikant.
• Indien een reparatie vereist is, naam dan contact op met het dichtstbijzijnde servicecentrum. Eventuele reparaties uitgevoerd door ongekwalificeerd personeel konnen gevaarlijk zijn.
• Naleving van de nationale gasverorden ing moet in acheit worden genomen.
• Lees de speciale handleiding (zie sunt 13).

Dit symbol geeft aan dat dit product in de EU nicht bij het gewone huisvuil mag worden afgevoerd. Om möglichke schade aan het milieu of de volksbezondheid door on

gecontroleerde afvalverwijdering te voorkomen, dient dit product op verantwoorde wijze te worden gerecycled om duurzaam hergebruik van grondstoffe te bevorderen. Voor het inleveren van uw gebruekte apparaat kutu gebruik maken van het inleveren inzamelsystemeom contact opnemen met de winkel waar het product gekocht is. Deze winkel kan dit product op milieuveilige wijze afvoeren voor recycling.

R290:3

OVERZICH

Het doel van het apparaat is het verspreiden van gelokaliseerde toevoer van koele lust. Het apparaat za lzwel op de werkplek of als u in uw luie stoel zit een groe bijdrage leveren aan uw persoonlijk comfort.

Het apparaat is dankzij vier (4) zwenkwielen eenvoudig van kamer waar kamer te verplaatsen. De lustcht worden zowel gekoeld als gedroogd en zorgt voor een comfortabel gevoel, ook als het buiten vochtig of regenachtig is. Meubels en stoffen blijven in goede conditie als u het apparaat als ontvochiger gebruikt.

Conventionele airconditioners verbruiken veel energia om een kamer inclusief muren en meubilair te koelen. Dit apparaat zorgt alleen waar waar het nodig is voor koele en droge lucht. Er worden geen energia verspild aan het koelen van de omgeving.

De bediening is eenvoudig. De ingebouwde timer kan ingesteld worden met een werkelijk van 0.5 tot 24 uur en het apparaat worden automatisch aan- en uitgeschakeld.

Dit is vooral handig als het bedtijd is. De slaapfunctie is handig voor het slapengaan. Door de ingestelde temperatuur langzaam te verhogen, kutu comfortabeler slapen.

Ontluchting is nicht vereist. Als het apparaatECHTER uitsluitend is bedoeld voor gebruik in een ruimte dan kan de koeling worden versterkt door de ontluchtingsset te gebruiken die wordt meegeleverd bij het apparaat.

FUNCTIONS

1. WERKINGSPRINCIPLE VOOR KOELING / WERKINGSPRINCIPLE VOOR VERWARMING (voor TAD-235E):

Normaalgesproken worden koele lucht / warme lucht (voor TAD-235E) door de circulatieventilator via de lamellen aan de voorzijde maar buiten geblazen..

2.AUTOMATISCHE WERKING:

De gewenste functie blijft in het geheugen opgeslagen zolang het apparaat is aangesloten op het stopcontact. Bij stroomuitval dient de gewenste functie opnieuw te worden ingesteld zo-dra de storing is verholpen.

3. THERMOSTAAT:

De compressor schakelt automatisch aan of UIT en regelt zo de gewenste temperatuur.

4. TIMER:

Het apparaat schakelt aan en uit na de ingesteldeijd (0.5, 1, 1.5 ....24uur).

5. AUTOMATISCHE UITSCHAKELING ALS DE AFVOERTANK VOL IS:

Als het chassis vol zit met water worden het apparaat automatisch uitgeschakeld. De zoemer geeft dan een signaal van 8 seconden af en de melding "H8" worden weergegeven op de afstandsbediening.

6. LUCHTFILTER:

Het apparaat worden door een voorfilter beschermd谈起stof.

1. BESCHRIJVING

Afb. A VOORZIJDE

A1 Luchtafvoer

A2 Horizontale lamellen

A3 Voorpaneel

A4 Vertical ventilatieroooster

A5 Zwenkwie!

Afb. B ACHTERZIJDE

B1 Luchtinlaat (verdamper)

B2 Uitlaat

B3 Luchtinlaat (condensator)

B4 Haak voor voedingskabel

B5 Stekker

B6 Stroomkabel

B7 Waterafvoer voor doorlopende afvoer

(alleen bij ontvochtigen)

B8 Afstandsbedieninghouser

B9 Bedieningspaneel

B10 Aanzuigrooster (voorfilter)

Afb. C BEDIENINGSPANEEL

C1 Aan/uit-toets

C2 Slaapmodusknop

C3 Toets voor ventilatorsnelheden

C4 Timertoets

C5 Functietoets

C6 Navigatietoetsen

C7 Lampje koelfunctie

C8 Lampje droogfunctie

C9 Lampje ventilatorfunctie

C10 Lampje Auto / hoge / medium /

lage luchtstroom

C11 Knop voor X-FAN-werking (werking met interne droging)

C12 Lamp met warmtefunctie (voor TAD-235E)

C13 Knop voor temperatuursinstelling C14 Lichtknop

C15 Gezondheids-/veiligheidsknop

C16

：

“

en

SWIN

G-knop

(niet van toepassing voor dit apparaat)

C17 TURBO-knop

(niet van toepassing voor dit apparaat)

C18 KLOK-knop (voor TAD-229E)

C19

率

knop (

oor TAD-229E)

C20

Wi-F

knop

(voo)

TAD-2

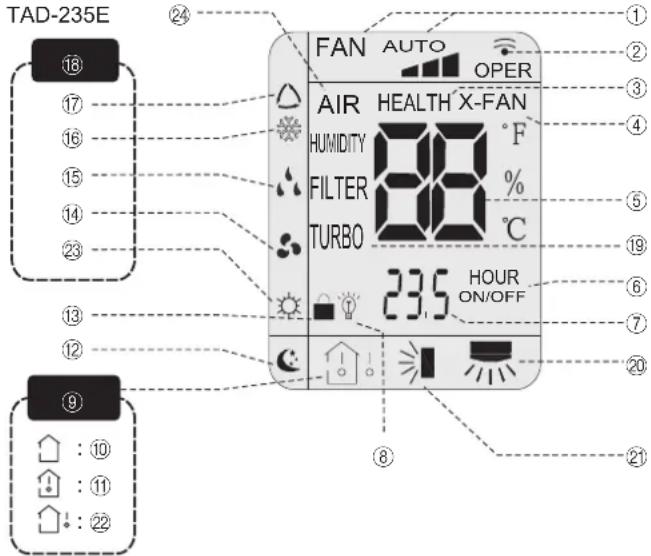

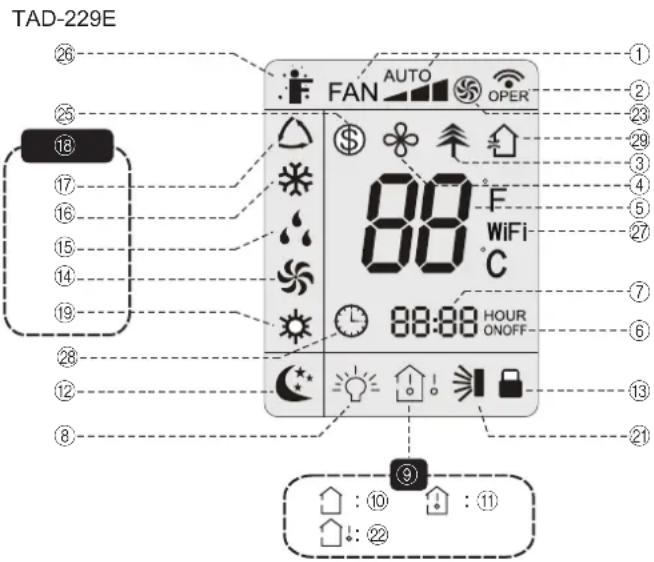

Indicatiepictogrammen op de afstandsbediening

TAD-220E
TAD-226E
TAD-235E

① Ventilatorsnelheid instellen
② Signaal versturen
③ GEZONDHEID-functie
④ X-fanwerking

(werking met interne droging)

⑤ Temperatuur instellen
⑥ AAN-timer / UIT-timer
⑦ Tijd instellen
⑧ Licht
⑨ Type temperatuursweergave
⑥ Temperatuur instellen
⑪ Omgevingstemperatuur binnen

Slaapmodus
⑬ Kinderslot
Ventilatormodus
15 Ontvochtigingsmodus
16 Koelmodus
17 Auto.Modus
Werkingsmodus
19 Warmtefunctie (voor TAD-235E)
20-25(niet toePASSelijk voor dit apparaat)
值 WiFi-functie (voortAD-229E)
Klok (voortAD-229E)
Ventilatieregeling (voortAD-229E)

2. GEBRUIK

HANDELINGEN:

1. DE AAN/UIT-KNOP INSCHAKELEN. (C1.)

1. DE FUNCTIETOETS (MODE C5) GEBRUIKEN.

Druk op de modusknop (C5) om uw gewenste bedrijsmodus in te stellen "Koel" (C7), "Ontvochtigen" (C8), "Ventilator" (C9) of "Warm" (C12) (voort TAD-235E).

KOELEN (C7)

Tijdens het koelen worden de lucht gekoeld en worden de warme lucht via het afvoerkanaal maar buiten afgevoerd.

LET OP: In KOEL-modus kurz u de ingestelde temperatuur en de VENTILATOR-snelheid aanpassen.

ONTVOCHTIGEN (C8)

De lucht worden ontvochtigd en stroomd door het apparaat zonder dat er worden gekoeld.

LET OP: De slelheid van de ventilator kanijdens het ontvoch-tigen nicht worden aangepast.

VENTILATOR (C9)

De ventilator verplaatst alleen lustcht, de temperatuur in de kamer kan hier Niet mee worden aangepast.

LET OP: Alle modusindicatoren van het apparaat zichui UIT. De VENTILATOR-snelheid kan worden aangepast. Verwarmingsfunctie (C12) (voort TAD-235E)

In deze modus brandt het lampje van de verwarmingsmodus felgekleurd. Het zeven-segmentendisplay toont de ingestelde temperatuur. Instelbereik van de temperatuur is 16^ 30^

1. DE TIMERTOETS EN DE NAVIGATIETOETSEN (C6) GEBRUIKEN

Druk op de timerknop (C4) om maar de timerinstelleningen te gaan. Hier drukt u op "+" of "-" (C6) om de timerinstelling aan te passen. De timerinstelling verspringt 0,5 uur wanner u op "+" of "-" drukt voor een verschil van minder dan 10 uur. Bijmeer dan 10 uur verspringt de timerinstelling met 1 uur wanner u op "+" of "-" drukt.

Nadat de timerinstelling is voltooid, geeft het apparaat de temperatuur weeer als er u gedurende 5 seconden niets doet. De status worden op het digitale display weergegeven wanner de timerfectie worden gestart. In timermodus drukt u opniew op de timerknop om de timermodus uit te schaken.

1. DE TOETS VOOR VENTILATORSNELHEDEN (C3) GEBRIKEN

Druk op de ventilatorsnelheidsknop (C3) om de gewenste luchtstroom in te stellen. Onder de "Ontvochtigingsmodus" is deze knop ongeldig.

Auto............ Werking bij luchtstroom automatisch aangepast aan de omgevingstemperatuur

High......Hoge luchtstroom

Med Medium luchtstroom

Low...........Lage luchtstroom

1. APPARAAT UITSCHAKELEN

Druk de aan/uit-toets (C1) in en alle lampjes gaan UIT.

Druk op de knop "Sleep" (C2) om de slaapstand in te schakelen. Wanneer het apparaat in koelmodus werkdt, worden de ingestelde temperatuur verhoogd met 1^ per uur. Na 2 uur blijft het apparaat bij geleijke temperatuur werken.

(Voor TAD-235E) Als de controller in de verwarmingsmodus staat en nadat de scaapmodus is opgestart, zal de vooraf ingestelde temperatuur binnen 1 uur afnemen met 1^ ; de vooraf ingestelde temperatuur zal binnen 2 uur met 2^ afnemen en cervolgens werkket het apparaat de gehele tijd op deze temperatuur.

LET OP: Slaapfunctie is uitsluitend voor de koelmodus en verwarmingsmodus (voort TAD-235E) en is Niet beschikkaar voor de ventilator-, ontvochtiger- en de automatischemodus.

HORIZONTAAL, VERSTELBAAR VENTILATIEROOSTER (A2)

De luchtuiilaat kan maar boven of maar beneden worden bijgesteld. (Fig. K1)

WAARSCHUWING:

Zet de horizontally ventilatierooversers Niet in de laagste of hoogste stand in de KOEL- of ONTVOCHTIGINGS-modus als de ventilatorsnelheid voor een langere periode is ingesteld op Laag. Er kan condens ontstaan op de ventilatierooversers.

VERTICAAL, VERSTELBAAR VENTILATIEROOSTER (A4)

De luchtuitlaat kan maar rechts of maar links worden bijgesteld. (Fig. K2)

WAARSCHUWING:

Zet de verticale ventilatierooversen Niet in de meest rechtse of linkse stand in de KOEL- of ONTVOCHTIGINGS-modus als de ventilatorsnelheid voor een langere periode is ingesteld op Laag. Er kan condens ontstaan de ventilatieroovers.

AFSTANDSBEDIERINGHOUDER (B8)

Om te voorkomen dat u de afstandsbediening kwijtraakt, kut u deze in de afstandsbedieninghouser van het apparaat plaatsen wanner u de afstandsbediening Niet gebruikt.

3. DE AFSTANDSBEDIENING GEBRUIKEN

Wanneer u de stroom inschakelt, geeft de airconditioner een geluidssignaal af. Zodra de werkingsindicator "AAN staat (rode indicator), kurz u de airconditioner bedieren met behulp van de afstandsbediening. Als u op de knop op de afstandsbediening drukt, knippert het signaalpictogram op de afstandsbediening eenkeer en geeft de airconditioner een geluidssignaal af, wat betekent dat het signaal is verzonden aan de airconditioner.

De functies werken hetzelfde als die op het bedieningspaneel van de airconditioner. (Afb. C)

De ingestelde temperatuur en het klopkictogram (voort TAD-229E) worden op het display weergegeven als het apparaat UIT staat..

Als u een functie instelt met de afstandsbediening, worden de bijbehorende instellingspictogrammen en -lampjes weergegeven op het display.

LET OP:

• Het interval tussen twee handelingen mag nicht longer dan 5 seconden zijn. Anders worden de instellingenmodus van de afstandsbediening uitgeschakeld.

KNOP VOOR TIMER-/TEMPERATUURINSTELLING (C6)

Door de instelknop (C6) éénmaal in te drukken worden de ingestelde temperatuur met 1^(^o F) worden verhoogd of verlaagd.

Door de instelknop (C6) gedurende 2 seconden ingedrukt te houden, verandert de ingestelde temperatuur op de afstandsbediening snel.

LET OP:

• In de UIT-stand en door de knop “—” (voor TAD-220E, TAD-226E en TAD-235E) of “▼” (voor TAD-229E) en de “MOUS” knop tegelijkkortijd in te drukken Aunt uussen °C en °F schakelen.
• De temperatuur kan nicht worden aangepast in automodus.

Druk op deze knop (C11) in koel- of droogmodus om de X-fanfunctie in te schakelen. Druk opnieuw op deze knop om de X-fanfunctieuite schakelen.Wanner de X-fanfunctie is ingeschakeld, blijft de binnenventilator enige tijd bij lage snelheid draaien nadat de aird conditioner wordenuitgeschakeld, om het overblijvende vochtuit de luchtleiding te blazen.

LET OP: Als de X-fanfunctie is ingeschakeld, drukt u op de X-fanknop om de X-fanfunctie uit te schaken. De binnenventilator stocht dan onmiddelijk.

(Voor TAD-229E)

Door op de X-FAN-knop (C11) of houdt de ventilatorsnelheidsknop (C3) voor 2 seconden in de Koel- of Ontvochtigen-modus in te drukken, worden het pictogram 念 weergegeven en blijdt de binnenventilator voor een paar minutes draaien om de binnenunit te drogen zelfs als u het apparaat hebuitgeschakeld. Na activering is de X-FAN OFF standard ingesteld. X-FAN is Niet beschikbaar in de Auro- of Ventilatormodus. Deze functie geeft aan dat het vocht op de verdamer van de binnenunit wordt afgebazen nadat het apparaat is gestopt om schimmel te voorkomen.

• Nadat de X-FAN functie is ingeschakeld: Na met een druk op de ON-/OFF-knop het apparaat te hebben uitgeschakeld, blijft de binnenventilator nog enkele Minutes met lage能力和 draaien. Houd gedurende dezeperiode de ventilatorsnelhidesknop voor 2 seconden ingedrukt om de binnenventilator onmiddelijk te stoppen.
• Nadat de X-FAN functie is uitgeschakeld: Na met een druk op de ON-/OFF-knop het apparaat te hebben uitgeschakeld, schakelt de volledige unit onmiddelijk UIT.

TIMER-KNOP (C4)

UIT-TIMER

1. Wanner het apparaat is ingeschakeld, drukt u op de knop "TIMER" (C4) om de UIT-timer in te stellen.
2. De pictogrammen HOUR en OFF knipperen.
3. Druk binnen 5 seconden op + of - om deijd voor de UIITtimer aan te passen. Door op + of - te drukken, verlangt of verkort u deijd met 0,5 uur. Deijd verandert sneller als u + of - 2 seconden ingedrukt houdt. Laat de knop los wanner uw gewensteijd worden bereikt. Druk verwolgens op de knop TIMER om te bevestigen.
4. De pictogrammen HOUR en OFF stoppen met knipperen.

AAN-TIMER

Wonneer het apparaat is uitgeschakeld, drukt u op deze knop om de AAN-timer in te stellen. De volgende procedure is geling aan de procedure voor de UIT-TIMER. Raadpleeg bovenstaande instructies voor OFF-timer.

(Voor TAD-229E)

UIT-TIMER

Druk op de TIMER OFF-knop om de automatische uitschakeltimer te starten. Om het automatische timerprogramme te annuleren kunt u gewoon opnieuw de knop indrukken. De TIMER OFF-

installing is hetzelfde als de RIMER ON.

AAN-TIMER

Druk op de TIMER ON-knop om de automatische inschakeltimer te starten. Om het automatische timerprogramma te annuleren kut u gewoon opnieuw de knop indrukken.

Na het indrukken van deze knop,verdwijnt en knippert "ON". 00:00 worden

weergegeven voor de ON-tijdsinstelling. Druk binnen 5 seconden op de of -knop om de tijsdwaarde aan te passen. Ledere druk op een van beiden knappen verandert de tijsinstelling met 1 minuut. Als u een van beiden knappen ingedrukt houdt, verandert de tijsinsteling snel met 1 minuut en cervolgens met 10 minutes. Druk binnen 5 seconden na het instellen op de TIMER ON-knop om te bevestigen.

KINDERSLOTFUNCTIE (Voor de afstandsbediening)

Pas de knoppen (C6) tegelijkertijd aan om de kinderslotfunctie in/ofuit te schakelen.

Als het kinderslot AAN staat, brandt het pictogram "op de afstandsbediening. Als u de afstandsbediening gebruikt, geeft de afstandsbediening geen signala af.

LIGHTKNOP

Druk op de "LICHT"-knop (C14) om hetlicht van het apparaatschemui te schakenen. ^ (Voor TAD-220E, TAD-226E en TAD235E) of en het 一 _ 2 ^ 一 (Voor TAD-229E) pictogram op de afstandsbediening verdwijnt. Druk opnieuw op de LICH-knop om hetlicht van het apparaatschemi in te schakenen. ^ (Voor TAD- 220E, TAD-226E en TAD-235E) of 一 _ 2 ^ 一 (Voor TAD-229E) en het pictogram op de afstandsbediening zal worden weergegeven.

GEZONDHEID-FUNCTIE

(Voor TAD-220E, TAD-226E en TAD-235E)

1. Druk op de knop "HEALTH" om de ZUINIGE functie te starten.

2. Als de afstandsbediening geen display heeft, worden de ZUINIGE functie uitgeschakeld.

(Voor TAD-229E)

Druk op de " ネ / ネ" -knop (C19) om de in- en uitschakeling van gezondheids- en reinigingsfunctie in de bedrijfsstand te bereiken. Druk.Deze knop voor de eerste keer in om de reinigingsfunctie te starten; LCD-displays " 1 . Druk de knop voor de tweede ker in om de gezondheids- en reinigings- functies tegelijkertijd in te schaken; LCD-displays " 1 en " Druk deze knop voor de derde ker in om de gezondheids- en reinigingsfuncties tegelijkertijd uit te schaken. Druk de knop voor de vierde ker in om de gezondheidsfunctie te starten; LCD-display " 1 . Druk opnieuw de knop in om het bovenstaande te herhalen.

ZUINIGEFUNCTIE

(Voor TAD-220E, TAD-226E en TAD-235E)

• In koelmodus drukt u op de knop "SAVE" om het apparaat in de ZUINIGE modus te zetten.
• De airconditioner werkkt op automatische snelheid. De ingestelde temperatuur kan nicht worden aangepast.
• Op afstandsbedieningen met een display met zeven segmenten, worden in ZUINIGE modus "SE" weergegeven. Om de ZUINIGE modusuit te schaken, drukt u opnieuw op de knop "SAVE". Het apparaat gaat dan terug maar de oorspronkelijk ingestelde snelheid en temperatuur.

(Voor TAD-229E)

Druk tegelijkkertijd op de "TEMPERATUUR"-knop (C13) en de "KLOK"-knop (C18) in de Koel-modus om de SAVE-modus te starten. Gedurette de SAVE-modus geeft het zevensegmentenscherm op de afstandsbediening "SE" wee. Herhaal de handeling om de functie utte schakelen.

DE KNOP TEMP (C13)

Als u op de knop TEMP drukt, ziet u de ingestelde binnentemperatuur en de omgevingstemperatuur binnen.

• “ ”……geeft de ingestelde temperatuur weeer.
• "®" .......geeft de omgevingstemperatuur binnen weer.
• "......voort dit model is de weergave van de buitentemperatuur Niet beschikbaar. Wanner het apparaat het signalaal "ontvangt, geeft het de ingestelde binnentemperatuur wee.

De volgende knoppen en functies+zijn alleen voor de TAD-229E. WI-FI-KNOP (C20)

Bedieningspaneel:

Druk nadat het apparaat is ingeschakeld op de "Wi-Fl"-knop (C20) om de Wi-Fl-functionie in- ofuit te schaken. Houd de knop 10 seconden ingedrukt om de Wi-Fl-functionie opnieuw in te stellen.

Afstandsbediening:

Druk op de "WI-Fl"-knop (C20) om de WI-Fl-functionie in- ofuite schaken. Wanner de WI-Fl-functionie isingeschakeld worden het "WI-Fl"-pictogram op de afstandsbediening weergegeven; Druk in de UIt-stand tegelijerkijd voor 1 seconde de MODUS"-knop (C5) in en de WI

FI"-knop (C20) in en de WI-FI-module zal de standaard fabrieksinstellungen herstellen.

KLOK-KNOP (C18)

Druk op de KLOK-knop (C18), Knippert. Druk binnen 5 seconden op de of -knop om de huidigeijd aan te passen. Als u een van beiden knappen langer dan 2 seconden ingedrukt houdt, worden tijd elk 0,5 seconden met 1 minuut verlngd of verkort en vervolgens elk 0,5 seconden met 10 minuten.

Druk tijdens het knipperen na het instellen opnieuw op de KLOK-knop om de instelling te bevestigen en zal constant worden weergegeven.

Batterijen: Verwijder de achterkant van de afstandsbediening en plaats de batterijen met de plus- en minpool in de juiste richting. (Afb. D)

WAARSCHUWING

• Gebruik alleen AAA-batterijen of IEC R03 batterijen van 1,5V.
• Gebruik GEEN oplaadbare batterijen.
• De batterijen要去egelijkkertijd worden verrangen.
• Gooi de batterijen NIET in vuur i.v.m. ontploffingsgevaar.
• Plaats de batterijen volgens de aangeduide polariteit (+/-).
• Houd batterijen en andere objecten die kuren worden ingeslikt uit de buurt van kinderen. Raadpleeg onmiddelijk een arts als een object worden ingeslikt.

1. Voer overtollig wateruit de tank af door een pan onder de waterafvoer teplaatsen.Afb.E2
2. Verwijder de stop van de afvoer en vang het water op in de pan.
3. Plaats de stop terug zo gauw het water stopt met stromen.
4. Verwijder de pan met water.
5. Zet de ventilator van het apparatus aan om de binnenkant te drogen.

LET OP:

• Verwijder het afvoerwater een keer per week.
• Bij koelen of drogen worden de condens afgevoerd maar het chassis en verneveld door de vernevelaar. Aangezien de temperatuur van de condensator hoog is, zal het meeste water verdampen en in de buitenlucht worden opgenommen. Daardoor worden er normala gesproken slechts weinig condenswater verzameld in het chassis en is het Niet nodig om het water regelmatin te verwijderen.
• Als het chassis vol zit met water, geeft de zoemer 8 geluidssignalen af en wordt "H8" weergegeven om de gebruiker erop attendant te makeat het water dient te worden verwijderd.

5. VOORTDURENDE AFVOER

Er zijn twee manieren om het verzamelde water te verwijderen:

1. AFVOER VIA DE OPENING IN DE BODEM (Fig. I)

LET OP: Als u gebruikmaakt van de optie voortdurende afvoer via de opening in de bodem, installeer dan de afvoerijp voor gebruik. Anders worden de werkig van het apparaat negatif beinvoed door slechte afvoer.

Bereid de nnderstaand accessoire voor.

11 Afvoerleiding
12 Leidingbandjes
I3 Schroef
14 Afvoerleidingklem
15 Rubberen dop

INSTALLATIE VAN DE AFVOERLEIDINGKLEM

1. Verwijder de rubberen dop van de afvoeropening. (Fig. I6)

2. Bevestig de afvoerleidingklem (l4) met een schroef (l3) aan de rechterkant van de awhile in de buurt van de afvoeropening. (Fig. 17)

3. Sluit de afvoerleiding (I1) aan op de afvoeropening en schroef deze vast. Maak hem verrolgens vast met leidingbandjes (I2) (Fig. 18)

4. Plaats de rubberen dop (I5) aan de andere kant van de afvoerleiding, maar deze vast met leidingbandjes (I2) en plaats deze in de afvoerleidingklem. (Fig. 19)

Voor voortdurende afvoer neemt u de afvoerleiding uit de klem en verwijdert u de rubberen dop van de afvoeropening om het water af te voeren. (Fig. 19)

LET OP:

• Plaats de rubberen dop na het afvoeren van water terug op de afvoerleiding enplaats de leiding in de klem.
• Nadat de waterbeveiliging is opgeheven en de compressor 3 minutes heeft stilgestaan, begint het apparaat wee te werken.

Bereid de onderstaande onderdelen voor. (Fig. J)

J1 Afvoerleiding met een binnendiameter van 14mm (niet inbegrepen, op de markt verkrijgbaar)
J2 Verbindingsstuk afvoer

1. Om water af te voeren, verwijdert u de afvoerdop (J3), door deze linksom te draaien en verrolgens de rubberen dop (J4) van de opening te verwijderen. (Fig. J5)
2. Schroef het verbindingsstuk van de afvoer (J2) op de opening door maar rechts te draaien. (Fig. J6)
3. Sluit de afvoerslang (J1) horizontal, onder de afvoeropening, aan op het verbindingsstuk van de afvoer. Vermijd oneffen ondergronden en vouw de leiding Niet. (Fig. J7)

6. INSTALLATIE VAN DE HAAK VOOR DE VOEDINGSKABEL (Fig. L)

Monteer de haak voor de voedingskabel (L1) met schroeven (L2) aan dechterkant van het apparaat. (Fig. L3) De bovenste haak wijst maar boven. De lagere haak wijst maar beneden. Wikkel de voedingskabel rond de draadhaak. (Fig. L4)

7. SCHOONMAKEN

HET AANZUIGROOSTER (Afb. F) SCHOONMAKEN

1. Maak het aanzuigrooster (B10) om de twee weken schoon.
2. Om het aanzuigfilter van buitenlucht te verwijderen (B10), trekt u het filter uit door de clip op het filter in te drukken. (Fig. F1)
3. Verwijder het stof met een stofzuiger.

WAARSCHUWING

• Raak de ontvochtiger NIET aan. Dit kan letsel of schade veroorzaken.

DE BUITENKANT SCHOONMAKEN

Maak de buitenkant van het apparaat schoon met een zachte vochtige doeck.

WAARSCHUWING

• Gebruik NOOIT benzine, oplosmiddelen, chemische producten of poetsmiddelen, dit kan de buitenkant beschadigen.
• Zet het apparaat uit en koppel het los van de voeding voordat u de airconditioner schoonmaakt. Anders kan deze een elektrische schok veroorzaken.
  Maak de airconditioner NIET schoon met water. Anders kan\ deze een elektrische schok veroorzaken.
• Verwijder het afvoerwater uit het chassis en trek de stekker uit het apparatus.

8. LANGDURIGE OPBERGEN

Het volgende worden aanbevolen aan het eind van elk seizoen, of als u gedurende een langereperiode Niet van plan bent om uw apparaat te gebruiken.

1. Laat de ventilator (C9) van het apparaat 5 à 6 uur draaien om de binnenkant te drogen.
2. Verwijder het afvoerwateruit de tank en koppel het apparaat los.
3. Maak het apparaat schoon.
   Verwijder vuil of stof met een zachte vochtige doeck of een stofzuiger en behandel na met een zachte droge doeck.
4. Maak het aanzuigrooster (B10) schoon en verrang het.
5. Berg het apparaat op.

Het originele verpakkingsmaterial vormt de Beste opbergplaats voor uw apparaat. Bedek het apparaat met een groet plastic zak als u het originele verpakkingsmaterial Niet meer hebts en berg het apparaat op in een koel droge omgeving.

WAARSCHUWING

Berg het apparaat ALTIJD vertical op.
- Plaats GEEN zware objcten op het apparaat.

9. VERVOER

P Probeer het apparaat bij voorkeur in verticale positie te vervoeren. Als het apparaat meer dan een half发展格局 in een horizontale positie is geweest dan DIENT HET APPARAAT 24 UUR VERTICAL TE HEBBEN GESTAAN VOOR INGEBRUIKNEMING. Het net correct opvolgen van deze instructies kan schade aan de compressor tot gevolg hebben. Zorg ervoor dat de afvoertank leeg is voordat u het apparaat gaat verplaatsen/vervoeren.

10.PROBLEMEN

PROBLEEM	ØRZAAK OPLOSSSSING
De airconditio- ner werkntiet.	Stroomstoring.Voedingskabel zit los.De luchtschakelaar isuitge-schakeld of dezekering is doorgebrand.Circuitstoring.Het apparaat startopniew op na plotseling te+zijn ge-stopt.	Wacht na stroomher-stel.Plaats de stekker terug in het stopcontact.Schakel een profes-sional in om deluchtschakelaar of ze-kering te verrangen.Schakel een profes-sional in om het circuitte verrangen.Wacht 3 min. en zet hetap- paraat waar aan.
Het apparaatwerk, maarde kamerwordt Nietgekoeld.	De spanning is te laag.De luchtfilter is te vuil.De ingestelde temper-atuur is Niet correct.Deuren en ramen,zijn Niet gesloten.	Wacht nadat de span-ning is hersteld.Maak de luchtfilter schoon.Pas de temperatuuraan.Sliut deuren en ramen.
Airconditionerkan geen sig-naal van deaf-stands-bedieningontvangen ofde afstandsbedieningheeft genbereik.	Het apparaat ondervin-dt een ernstige storing,zaals stati-sche drukof onstabiele spanning.De afstandsbedieningis Niet binnen het ont-vangstbereik.Het apparaat wordt ge-blok-keerd door ob-stakels.De gevoeligheid van deaf-standsbediening islaag.Er is een fluorescenti-elamp in de kamer.	Verwijder de stekker.Steek de stekker na 3minuten te-rug in hetstopcontact en zet hetapparaat aan.Het ontvangstbereikvan de afstandsbedi-ening is 8 m.Blij bin-nen dit bereik.Verwijder de obstakels.Controler de batterijenvan de afstandsbedien-ing Als de spanninglaag is, cervang dan debatterijen.Breng de afstandsbedi-eningDICHTBrij het ap-paraat.Zet de fluorescentielamp uit en probeerhet opnieuw.
Erkomt geenlucht uit deaircondition-er.	De luchtafvoer of deluchtin- laaat is verstopt.De verdamper wordtont-dood.(Controller door defil-ter te verwijderen.)	Verwijder de obstakels.Dit is normalaal. De air-conditi-oner wordt ont-dooid.Nadat het ont-doolieren wordt de wer-king hervat.
Ingesteldetem-peratuurkan Niet wor-den aange-past.	Het apparaat staat inauto-modus.De gewenste temperatuur valt buiten hetbereik van het appara-at.	De temperatuur kan nj-et worden aangepast inauto-modus.Stel een temperatuur intus- sen de 16 °C en 30°C.

VOORDAT U HULP INROEPT

Dit zich geen mankindementen.

Een sissend of een hol geluid:	Dit geluid worden veroorzaakt door de koelende lucht die door de pi-jpen stroomt.
Een piepend geluid:	Dit geluid worden veroorzaakt door-dat het apparaat tengevolge van temperatuurschommelingen uitzet of krimpt.
Geur:	Geur van tabak, cosmetica of voedsel kan zich ophopen in het apparaat.
Het apparaat start nicht meteien en functiewi-zigingen worden nicht direct	Om overbelasting van de motor van de compressor te voorkomen zal het apparaat meer dan drie minuten worden uitgeschakeld.

STORINGANALYSE

Storingcode

H8	Watertank is vol. 1. Giet h	het water uit de tank. 2. Als "H8" nog steeds worden weergegeven, schakel dan een professional in om het apparaat na te kijken.
F1	Storing in de omgeving-stem- peratuursensor.	Schakel een professional in om dit op te loseen.
F2	Storing in de tempera-tuursensor van de ver-damper.	Schakel een professional in om dit op te loseen.
F0	1. Er lekt koelmiddel. 2. Systeem worden ge-blok- keerd.	Schakel een professional in om dit op te loseen.
H3	Overbelastingsbeveiliging van de compressor.	1. Als de omgevingstemperatuur te hoog is, zet het apparaat dan uit en zet het pas waar aan als de omgevingstemperatuur onder de 35 °C komt. 2. Controller of de verdamper en conden- sator worden geblok- keerd door voorwer- pen. Als dat zo is, verwijdter dan de voor- werpen, zet het apparaat uit en start het opnieuw op. 3. Als de storing Niet is verholpen, neem dan contact op met de klantenservice.
E8	Overbelasting
F4	Sensor voor de buitenbuisttemperatuur is open/ maakt kortsluiting.

1. SPECIFICATIONS

MODEL TAD-220E	TAD-226E TAD-229E TAD-235E
STROOMVOORZIENING	Monofasig 220~240 V, 50 Hz	Monofasig 220~240 V, 50 Hz	Monofasig 220~240 V, 50 Hz	Monofasig 220~240 V, 50 Hz
KOELVERMOGEN	2,1 kW (7.165 BTU)	2,6 kW (8.870 BTU)	2,9 kW (9.894,8 BTU)	3,5 kW (11.942 BTU)
INPUT KOELVERMOGEN	805 W 1.00	W 935 W 1.3	45 W
VERWARMINGSCAPACITEIT	---			3,3 kW (11.260 BTU)
VERWARMINGSVERMOGEN OPNAME	--- 1.175 W
Klasse EE / EER* A	/ 2,60 A / 2,60	A+ / 3,10	A / 2,60
EE-klasse / COP*	---	A+ / 2,80
STROOMVERBRUIK IN STANDBYMODUS	0,5 W	0,5 W	0,5 W	0,5 W
LUCHONTVOCHTHINGSERMOGEN	1,0 L/h	1,43 L/h	1,60 L/h	1,80 L/h
AARDLEKSTROOM	3,5 A	4,4 A	4,1 A	5,8 A / 5,1 A (Koelen/Verwarmingsfunctie)
LUCHSTROOM (MAX.)	320 m³/h	320 m³/h	360 m³/h	360 m³/h
VOOR KAMERS TOT	10 - 16 m²	10 - 16 m²	15 - 22 m²	15 - 22 m²
GEBRUICKSTEMPERATUUR BEREIK	16~35°C	16~35°C	16~35°C	16°C~35°C / 10°C~27°C (Koelen/Verwarmingsfunctie)
GELUIDSVERMOGENSIÈVEAU	63 dB	64 dB	64 dB	65 dB
BEVEILIGING APPARAAT	IPX0	IPX0	IPX0	IPX0
VALEUR NOMINALE DU FUSIBLE	3,15 A	3,15 A	3,15 A	3,15 A
AFMETINGEN (B×H×D)	315×770×395 mm	315×770×395 mm	390×820×405 mm	390×820×405 mm
GEWICHT	24,5 kg	27,0 kg	36,0 kg	36,5 kg
COMPRESSOR	ROTARY	ROTARY	ROTARY	ROTARY
KOELVLOEISTOF	R290 / 0,16 kg	R290 / 0,22 kg	R290 / 0,30 kg	R290 / 0,30 kg
AARDOPWARMIVSPOTENTIEEL (GWP)	3 3 3 3

*Conform aan EN-14511-2018
LET OP: De koelcapaciteit is afhankelijk van de temperatuur en de vochtigkeit in de kamer.
(Voor TAD-229E)
Frequentieband(en) waarbinnen de radioapparatuur werk: 2400MHz-2483.5MHz
Het maximale vermogen van radiofrequentie doorgegeven binnen

de frequentrieband(en) waarbinnen de radioapparatuur werk: 20dBm

12. ACCESOIRESET VOOR ONTLUCHTING

Als het apparaat uitsluitend is bedoeld voor gebruik in een ruimte dan kan de koeling worden versterkt door de volgende accessoiresuit de ontluchtingsset te gebruiken die worden meegeleverd bij het apparaat.

HET AFVOERKANAAL GEBRUIKEN (Afb. H)

1. Bereid de onderstaande accessoires voor.
   H1 Adaptermondstuk uitlaatpiij (Bevestig aan apparatus)
   H2 Uitlaatpiip
   H3 Uitlaatmondstuk (boven) + uitlaatmondstuk (onder)
2. Om het uitlaatmondstuk (boven) en uitlaatmondstuk (onder) te verbinden, drukt u de klem stevig in de gleuf. (Fig. H4)
3. Steek een uiteinde van de uitlaatpijp (flexiblebuis) (H2) in het adaptertermondstuk van de uitlaatpijp (H1) door linksom te draaien. Installer uitlaatmondstuk (boven + onder) (H3) aan de andere kant van de uitlaatpijp. (Fig. H5)
4. Plaats deijke met "TOP" maar boven. Plaats het adaptermondstuk van de uitlaatpijp in de gleuf van de uitlaat tot u een geluid hoort. (Fig. H6)
5. Plaats de uitlaatslang buiten. (Fig. H7)
   LET OP: Plaats het apparaat zo zich mogelijk bij een raam of deur. (H5, H6, H7)

13. Speciale handleiding

De vereiste vaardigheden voor onderhoudstechnici (reparaties mo- gen uitsluitend worden uitgevoerd door vakmensen).

a. Alle arbeiders die zich bezighouden met het koelsystem moeten de geldige certificering uitgereikt door de gezaghebbende organisatie en de kwalificatie voor de bediening van het koelsystem dragen.
b. Het apparatus een uitsluitend worden gerepareerd volgens de methode die door de fabrikant van de apparatuur worden aanbevolen.

Als een andere technicus nodig is voor het onderhoud en de reparatie van het apparaat,要去en deze worden begeleid door de person die de kwalificatie draagt voor het gebruik van het ontvlambare koudemiddel.

Voorbereidingswerkzaamheden met betrekking tot de verigheid voor de installmentie

Voordat de apparaten met het ontv Lambare koudemiddel worden onderhonden moet de veiligheid worden geinspecteerd om het brandevaar tot het minimum te beperken.

De werkzaamheden zullen worden uitgevoerd volgens een gecontroleerde procedure omijdens de werkzaamheden het risico van ontvlaambaar gas of ontvlambare damp te minimisieren.

Detectie van ontvlambare koudemiddelen

In geen geval mogen er potentielle ontstekingsbronnen worden gebruikt bij het zoeken of detecteren van lekkage van koudemiddelen. Een halogenide zaklamp (of elke andere detector met een open vlam) mag net worden gebruikt.

Omgeving controlleren

• Alle onderhoudspersoneel en andere mensen die in de nabijheid werken要去en worden geinstruerd over de aard van de uit te voeren werkzaamheden. Werk in afgesloten ruimten要去en worden vermeden. Het gebied rond het werkgebied要去en worden afgeschieren. Zorgervoort dat de omstandigheden binnen het gebied veilig zijn gemaakt door contro op ontvlambaar materiaal.
• Vóor en tijdens de werkzaamheden要去 het gebied met een daartoe geschikte detector van koudemiddelen worden gecontroleerd omervoorte zorgen dat de technicus zich bewust is van möglich giftige of ontvlambare atmosferen.

Zorg ervoor dat de gebruekte lekdeteieapparatuur geschikt is voor gebruik met alle toepasselijke koudemiddelen, d.w.z. vorkvrij, adequaat afgedicht of wezenlijk veilig is.

• Niemand die werkzaamheden uitvoert in verband met een koelsysteme waarbij de blootstelling van leidingen betrokken is, moet eventuele ontstekingsbronnen op zo'n manier gebruiken dat deze kannen leiden tot brand of ontploffing. Alle möglichke ontstekingsbronnen waaronder het roken van sigaretten要去en op voldoende afstand worden gehouden van deplaats van installmentie, reparatie, verwijdering en afvoer waar bij möglichk koudemiddel in de omringende ruimte kan worden vrijgeven. Voorafgaard aan de werkzaamheden moet het gebied rond de apparatuur worden onderzocht om er zeker van te+zijn dat er geen brandgevaar of ontstekingsrisico bestaat. Er worden "Niet roken"-borden opgehangen.
• Als er hitte-stralende werkzaamheden op het koelsysteme of bijbehorende onderdelen moeten worden uitgevoerd, zullen er passende brandblusmidddelen beschikbaar worden gesteld.

Zorg voor een droogpoeder- of CO blusapparaat naast het werkgebied.

Zorg ervoor dat het gebied in de buitenlucht staat of goed geventileerd worden voordat het systemm worden opengemaaKT of erhitte-stralende werkzaamheden worden uitgevoerd. Gedurende deperiode dat de werkzaamheden worden uitgevoerd, blijt een zekere mate van ventilatie aanwezig. De ventilatie moet het vrijkomende koudemiddel op een veilige manier afvoeren en bij voorkeur uitsstoten uittendig in de atmosefeer.

Koelapparatuur controleren

Wanneer elektrische componenten worden verandererd要去en dazu geschickt zijn voor het doel en voor de juiste specificatie. De voorschriften voor onderhoud en service van de fabrikant要去en te allen tijde worden opgevolgd. Raadpleeg in geval van twijfel de technische afdeling van de fabrikant.

De volgende controles moeten worden toegepast hij installaties die ontvlambare koudemiddelen gelebruiken.

• De werkelijkke lading koudemiddel is in overeenstemming met de groote van de ruimte waarin de koudemiddelhoudende onderdelen worden geinstalleer.
• De ventilatiemachines en uitgangen werken maar behoren en worden Niet belemmerd;
• Als er een indirect koelcircuit worden gebruikt, dan worden het secuirdaire cicuit gecontroleerd op de aanwezigheid van koudemiddel;
• De marketing op de apparatuur blijt zichtaar en leesbaar. Markeringgen en opschriften die onleesbaar zijn worden gecorligeerd.
• De koelledingen of componenten worden in een positie geinstalleerd waarin het onwaarschijnlijk is dat deze worden bloat-gesteld aan een stof die mogelijk koudemiddelhoudende componenten corrodeert tenzij de componenten zijn vervaardigd van materialen die van nature resistant他们是 gegen corrosie of die maar behoren beschermd他们是 gegen corrosie.

Elektrische apparaten controleren

Reparatie en onderhoud van elektrische componenten omvatten initiièle veiligheidscontroles en inspectieprocedures. Als er een defect optreedt dat de veiligheid in gevaar kan brengen, mag geen enkele elektrische voeding op het circuit worden aangesloten totdat het defect maar tevredenheid worden opgelost. Als het defect Niet onmiddelijk kan worden verholpen, maar hetoodzakelijk is voor de continuiteit, moet er een adequate tijdige oplossing worden gebruikt. Dit za aan de eigenaar van de apparatuur worden medegedeeld zodate alle partieren hierover geinformeerd zich.

De initièle veiligheidscontroles moeten omvatten:

• Dat de condensatoren worden ontladen: dit moet op een veilige manier gebeuren om de kans van vonden te vermijden;
• Dat er geen onder spanning staande componenten en bedra-ding worden blootgesteldijdens het vullen, repareren of reining van het system:
• Dat er continue aarding is.

Reparaties aan verzegelde componenten

Bij reparations aan verzegelde onderdelen moeten alle elektrische voorziengen worden losgekoppeld van de bewerkte apparatuur, voordat de verzegelde afdekkingen worden verwijderd, enz. Als het absolutoodnzakelijk is om de apparatuur tijdens het onderhoud van elektricititeit te voorzien, moet op het meest kritieke punt een permanent werkende vorm van lekdetecie worden geplaatst om te waarschuwen voor een potentieel gevaarlijke situatie. Er worden bijzondere aandacht besteed aan het volgende om ervoor te zorgen dat tijdens werkzaamheden aan elektrische componenten de behuizing nicht zodenig worden gewijzigd dat het beschemningsniveau wordt aangetast.

Dit omvat schade aan kabels, een buitensporig aantal aansluitingen, klemmen die Niet volgens de oorspronkelijke specificaties zichna上去, schade aan afdichtingen, onjuiste montage van wartels, enz.

Zorg ervoor dat het apparaat veilig bevestigd is.
- Zorg ervoor dat de affdichtingen of pakkingen Niet zodanig+zijn aangetast,dat deze Niet langer dieren ter voorkoming van het binnendringen van een ontvlambare atmosefer. Reserveonderdelen要去en overeenkomstig de specifiecations van de fabrikanten.

LET OP: Het gebruik van siliconenkit kan een nadelige invloed hebben op sommige soorten apparatuur voor lekdetection. Wezenlijk vlilige componenten hoeven Niet te worden geisoleerd voordat er werkzaamheden aan worden uitgevoerd.

Bekabeling

Controleer dat de bekabeling niet onderhevig is aan slijtage, corrosie, buitenspocrine druk, trillingen, scherpe randen of enig ander negatieve milieu-effecten. Bij de controle moet ook rekening worden gehonden met de efecten van veroudering of continue trillingen van bronnen zoals compressors of lamellen.

Methoden voor lekdetectie

De volgende methoden voor lekdetectie worden aanvaardhaar gezacht voor alle koelsystemen.

Elektronische lekdetectors konnen worden gebrukt voor het opsporen van koudemiddellekken, maar in het geval van ontv Lambare koudemiddelen kan de gevoeligheid Niet toereikend zijn of moet deze opniewu worden gekalibreer.

(Detectieapparatuur moet worden gekalibreerd in een koudemiddelvrije omgeving.) Zorg ervoor dat de detector geen potentièle ontstekingsbron is en geschikt is voor het gebruekte koudemiddel.

Apparatuur voor lekdetiekie moet worden ingesteld op een percentage van de LFL (de onderste ontstekingsgrens) van het koudemiddel en要去 worden gekalibreerd op het gebruekte koudemiddel en het overeenkomstige percentage gas (25% maximaal)要去 worden bevestigd.

Lekdetectievloeistoffen zijn geschikt voor gebruik met de meeste koudemiddelen maar het gebruik van chloorhoudende reinigingsmiddelen要去en worden vermeden want het chloor kan reageren met het koudemiddel en de koperen leidingen corroderen.

Als u het vermoeden hebt van een lek moeten alle open vlammen worden verwijderd of gedoofd.

Als een lekkage van koudemiddel worden geconstasteerd dat geso- deerd moet worden, moet al het koudemiddel uit het systeme worden verwijderd of worden geisoleer (door middel van afsluitkra- nen) in een deel van het systemeDat op afstand ligt van hetlek. Voor apparaten die ontvlambare koudemiddelen bevatten, worden verrolgens zuurstofvrijie stikstof (FN) door het systeme gespoeld zowel voor en tijdens het soldeerproces.

Verwijdering en evacuation

Bijk het ingrijpen in het koudemiddelcircuit om rep0arationsuit te voeren - of voor enig ander doel -要去en conventionele procedures worden gezrukt. Voor ontvlambare koudemiddelen beschter is het belangrijk dat de Beste practijkien worden gevolgd aangezien ontv lambarheid een belangrijke factor is. De volgende procedure moet worden gevolgd:

koudemiddel verwijderen;
- het circuit met inert gas spoelen
evacueren:
- opniew spoelen met inert gas;
open het circuit door te snijden of te solderen.

De koudemiddelvulling moet worden teruggewonnen in de juiste cilinders voor het terugwinnen van koudemiddelen.

Voor apparaten die ontvlambare koudemiddelen bevatten要去 het systemen worden "doorgespoeld" met OFN om het apparaat te beveiligden. Dit proces要去 möglichk verschillende keren worden herhaald.

Perslucht of zuurstof mag Niet worden gebruikt voor het doospoelen van koelsystemen.

Voor apparaten die ontv Lambare koudemiddelen bevatten, worden het spoelen verwezenlijk door het vacuum in het systeem te breken met behulp van zuurstofvrijne stikstof (OFN) en dit te blijven vullen totdat de werkdruk is bereikt, verrolgens te ontluchten in de atmoseeer en tenslotte aan een vacuum te trekken.

Dit proces moet worden herhaald totdat al het koudemiddel in het systeem is verwijderd.

Wanneer de laatste OFN-vulling is gebruikt, moet het systeme worden ontlucht tot de atmosferische druk om werkzaamheden maybeltek to make. Deze handeling is absolutnoodzakelijk als er soldeerwerkzaamheden aan de leidingen要去 plaatsvinden.

Zorg ervoor dat de uitlaat van de vacuumpomp zich Niet in de buurt van ontstekingsbronnen bevinden en dat ventilatie aanwezig is.

Procedures voor het vullen

Naast de conventionele vulprocedures要去en de volgende voorschriften in acht worden genommen.

Zorg ervoor dat er geen verontreiniging van verschillende koudemiddelen ontstaat bij het gebruik van vulapparatuur. Slangen of leidingen moeten zo kort mogelijkke zijn om de hoeveelheid koudemiddel die zich daarin bevindt tot een minimum te beperken.
- Cilinders moetenrechtop staan.
- Zorg ervoor dat het koelsystem geaard is voordat het system met koudemiddel worden gezuld.
- Label het systeme wanner het vullen compleet is (indien dit nog Niet is gebeurd).
- Uiterste zorg moet worden besteed zodate het koelsystemeertiet overloopt.

Vór het vullen van het systemd moet de druk worden getest met behulp van het juiste spoelgas.

Het systeem moet na het vullenaar voor de buitengebruikstelling worden getest op lekke.

Voordat deplaats worden verlaten moet er een follow-up test op lekkages worden uitgevoerd.

Buitengebruiktstellung

Voordat u deze procedure uitvoert is het Cruciaal dat de technicus volledig vertrouwd is met de apparatuur en alle bijbehorende details. Het is aan te bevelen dat alle koudemiddelen veilig worden teruggewonnen. Voordat de taak wordt uitgevoerd worden een olie- en koudemiddelmonster genomen in geval er een analyse nodig is voordat het teruggewonnen koudemiddel worden hergebruikt. Het is Cruciaal dat er elektrische stroom beschikbaar is voordat er aan de taak worden begonnen.

a) Maak u vertrouwd met apparatuur en de werking ervan.
b) Het systeem elektrisch isoleren.
c) Voordat u de procedure uitprobeert, moet u ervoor zorgen dat:

er indien nodig mechanische apparatuur beschikbaar is voor het behandelen van koelcilinders;
- alle persoonlijke beschermingsmiddelen beschikbaar zich en correct worden gezruikt;
- hetteringgewinningsproces te allen tijde onder toezicht staat van een bevoegde persoon;
- De terugwinnsapparatuur en cilinders voldoen aan de van toepassing zijnde normen.

d) Indien möglichk het koelsysteme aftappen.
e) Als er geen vacuum möglichk is, maar dan een spruitstuk zodat het koudemiddel uit de verschillende delen van het system kan worden verwijderd.
f) Zorg ervoor dat de cilinder zich op de weegschaal bevindt voor dat de terugwinning plaatsvindt.
g) Start de terugwinningsmachine en werk overeenkomstig de instructies van de fabrikant.
h) Cilinders Niet overvullen. (Niet meet dan 80% van het volume van vloeibare vulling).
i) Overschrijd de maximale werkdruk van de cilinder Niet, zichs Niet tijdelijk.
j) Wanner de cilinders correct gezuld zijn en het proces voltooid is, zorg er dan voor dat de cilinders en de apparatuur snel van de locatie worden verwijderd en dat alle isolatieventielen op de apparatuur zijn afgesloten.
k) Teruggewonnen koudemiddel mag Niet in een nader koelsystem worden overgevuld tenzij het gereinigd en gecontroleerd is. Labelen

De apparatuur要去 worden voorzien van een label waarop staat vermeld dat dit uit bedrijf is genommen en geleegd is. Het label要去 worden gedateerd en ondterekpend. Voor apparaten die ontvlambare koudemiddelen bevatten要去oor worden gezorgd dat er labels op de apparatuur bevestigd zijn waarop staat vermeld dat de apparatuur ontvlambare koudemiddelen bevat

Terugwinning

Bij het verwijderen van een koudemiddel uit een system, zowel voor onderhoud als buitengebruikstelling, worden aanbevolen dat alle koudemiddelen veilig worden verwijderd.

Zorg er voor dat er bij het overbrengen van koudemiddelen in de cilindersuitsluitend geschikte cilinders voor het terugwinnen van koudemiddelen worden gebruikt. Zorg ervoor dat het juiste aantal cilinders voor de totale systeembelasting beschikbaar is. Alle te gebruiken cilinders zijn bestemd voor het teruggewonnen koudemiddel en gelabeld voor dat bepaalde koudemiddel (d.w.z. speciale cilinders voor de terugwinning van koudemiddelen). De cilinders koeten volledig maar met een overdruktventiel en bijbehorende afluieters in goede staat. Lege terugwinningscilinders worden geevacuereerd en indien möglich gekoeld voordat de terugwinning plaatsvindt.

De terugwinningsapparatuur moet in goede staat verkeren met instructies voor de aanwezigee apparatuur en moet geschikt zijn voor de terugwinning van alle relevante koudemiddelen, met inbegrip van, indien van toepassing, ontv Lambare koudemiddelen. Bovendien moet een set gekalibreerde weegschalen beschikbaar zichen en bij voorbaat in goede staat. Slangen moeten compleet met lekkagevrijne snelkoppelingen en bij voorbaat in goede staat. Voordat u de terugwinningsmachine gezrukt moet u controlleder de ze nar behoren functioneert, goed onderhonden is en dat alle bijbehorende elektrische componenten verzegeld zich om ontsteking bij het vrijkomen van koudemiddel te voorkomen. Neem in geval van twijfel contact op met de fabrikant.

Het teruggewonnen koudemiddel worden in de correct terugwinnings-cilinder waar de leverancier van koudemiddelen en het desbetreffende overdrachtsformulier voor afvalstoffen moet worden opgesteld. Meng een koudemiddelen in terugwinningsapparaten en vooral Niet in cylinders.

Als compressoren of compressorolen moeten worden verwijderd, zorg er dan voor dat deze zijn geëvacueeerd waar een aanvaardbaar niveau om te waarborgen dat ontvlambare koudemiddelen Niet in het smeermiddel achechterblijven. De evacuatie要去 worden uitgevoerd voordat u de compressor aan de leverancier returneert. Om dit proces te versnellen mag uitsluitend elektrische verwarming van de behuizing van de compressor worden gebruikt. Wanner olie uit een system wordt afgetapt,要去 dit op een veilige manier worden uitgevoerd.

BEPERKTE GARANTIE

TOYOTOMI CO., LTD. (TOYOTOMI) garandeert dat bij normalaal gebruik en onderhoud alle verkochte producten en delen waar van gedurende 24 MAANDEN vanaf de datum van levering aan de oorspronkelijke koper in de detailhandel vrij় van materiaal- of productiefouten. Dit is onderhevig aan de volgende voorwaarden:

DIT VALT ONDER DE GARANTIE: Producten of delen waarvan die materiaal- of productiefouten bevatten.

DIT VALT NIET ONDER DE GARANTIE:

Deze garantie geldt nicht voor mankindementen als gevolg van nalatigheid van anderen; het Niet volgens de gebruiksaanwijzing installeren, bedieren of onderhonden van het apparaat (gebruiksen onderhoudsvoorschriften worden meegeleverd bij elk nuew apparaat); onredelijk gebruik; oncevallen; wijzigingen; gebruik van NIERT erkende en Niet door TOYOTOMI gestandaardiseerde onderden en accessoires; elektrische storing, d.w.z. als gevolg van overbelasting van het stroomnet, kortsluiting enz.; onjuiste installmentie of reparatie door iemand anders dan een door TOYOTOMI aangegeven voorzieening.

WIE VALT ER ONDER DE GARANTIE: De oorspronkelijke koper in de detailhandel.

DIT DOEN WJ: TOYOTOMI herstelt of verrangt, maar eigenainzicht, zonder kosten alle defecte onderdelen die worden gedekt door deze beperkte garantie mits u de onderdelen naar uw dichtsbijzijnde erkende dealer of TOYOTOMI-distributeur brengt.

ZO KUNT U GEBRUIKMAKEN VAN UW

GARANTIEVOORZIENGEN: De defeche producten of onderdelen met deze BEPERKTE GARANTIE dienen aan een erkende dealer of TOYOTOMdistributeur te worden gebracht. Als er bij u in de buurt geen voorziening beschikbaar is kunt u contact opnemen met unsere KLANTENSERVICE via:

TOYOTOMI EUROPE SALES B.V.

E-MAIL: [e-mail]

Alleen TOYOTOMI is bevoedg on de voorwaarden van de beperkte garantie op enigerlei wijze te verlengen of te wijzigen.

Het is in sommige gebieden nicht toegestaan om uitsluiting of beperking van incidentele schade of gevolgschade toe te passen of beperkingen in te stellen voor de duur van een impliciete garantie en het kan dus+zijn dat deze beperkingen of uitsluitingen Niet op u van toepassing zich. Deze beperkte garantie zorgt voor specifieke wettelijke rechten en deze rechten können per gebied verzillen.
