SPHP 130 - Verwarming QLIMA - Gratis gebruiksaanwijzing en handleiding

Merk	Qlima
Model	SPHP 130
Producttype	Zwembad warmtepomp
Elektrische voeding	220-240 V~ / 50 Hz, geaarde stekker
Verwarmingsvermogen	Niet gespecificeerd (geschikt voor residentieel zwembad)
Bedrijfstemperatuurbereik	Omgevingslucht: 8 °C tot 43 °C
Ingestelde temperatuur	15 tot 40 °C (instelbaar), standaard 27 °C
Koelmiddel	R32 (gefluoreerd gas, GWP = 675)
Hoofdfuncties	Verwarming van zwembadwater, automatische ontdooiing, antivriesbeveiliging, automatische herstart
Onderhoud en reiniging	Reinig de behuizing met een vochtige doek, stofzuig de verdamper met een zachte borstel. Jaarlijks onderhoud door een professional (elektrische controles, veiligheid, koelmiddel).
Hydraulische installatie	Inlaat-/uitlaataansluitingen met diameter 32/38 mm. Installeer na het filter en vóór het behandelsysteem.
Elektrische installatie	Aansluiten op een circuit met aardlekschakelaar en stroomonderbreker. De filterpomp moet tegelijkertijd werken.
Minimale afstand tot het zwembad	2,5 meter
Vereiste vrije ruimtes	Voor: 1,5 m; zijkanten en achter: 30 cm; niets erboven
Beveiliging	Lage drukbeveiliging, antivriesbeveiliging, uitschakeling bij fout (foutcodes P1, P3, P5, P7, E3, E6)
Garantie	24 maanden vanaf aankoopdatum, mits de instructies worden nageleefd
Gewicht	Niet gespecificeerd
Afmetingen	Niet gespecificeerd

Veelgestelde vragen - SPHP 130 QLIMA

Hoe installeer ik de Qlima SPHP 130 warmtepomp correct?

Plaats het apparaat op minimaal 2,5 m van het zwembad, op een vlakke en stabiele ondergrond (bij voorkeur beton). Zorg voor een vrije ruimte van 1,5 m aan de voorkant en 30 cm aan de zijkanten en achterkant. Sluit de hydraulische slangen (inlaat/uitlaat 32/38 mm) aan volgens de stroomrichting (filter -> warmtepomp -> behandeling -> zwembad). Sluit de voeding aan op een geaard stopcontact van 220-240 V~ / 50 Hz.

Wat moet ik doen als het scherm foutcode P1 weergeeft?

Foutcode P1 duidt op een storing van de waterinlaat temperatuursensor. Controleer de aansluiting van de sensor; als deze correct is, is de sensor of het bedieningspaneel mogelijk defect. Sluit de sensor opnieuw aan of vervang hem, of neem contact op met een professional.

Waarom warmt de warmtepomp niet snel genoeg op?

Onder normale omstandigheden verwarmt een warmtepomp het water met 1 tot 2 °C per dag. Het is normaal dat u geen directe verandering voelt. Zorg ervoor dat het zwembad is afgedekt om warmteverlies te beperken en dat de ingestelde temperatuur correct is ingesteld (15-40 °C).

Hoe onderhoud ik de verdamper van de warmtepomp?

Reinig de verdamper (achterkant) met een stofzuiger met zachte borstel om stof en vuil te verwijderen. Gebruik nooit water of agressieve reinigingsmiddelen. Voer deze handeling regelmatig uit, vooral als het apparaat wordt blootgesteld aan bladeren of vuil.

Wat is de procedure om de warmtepomp winterklaar te maken?

Maak het zwembad leeg voor de winter en berg de warmtepomp op een droge plaats op. Hoewel het apparaat is ontworpen om vorst te weerstaan met zijn antivriestechnologie, wordt afgeraden om het gedurende lange winterse periodes buiten te laten. Koppel de stroom los.

Kan ik de warmtepomp gebruiken met zoutwater of chloorbehandeld water?

Ja, de warmtepomp is compatibel met alle behandelsystemen (chloor, broom, zout). Het behandelsysteem moet echter na de warmtepomp in het circuit worden geïnstalleerd en de pH van het water moet tussen 6,9 en 8,0 worden gehouden om corrosie te voorkomen.

Wat betekent foutcode E6?

Foutcode E6 duidt op lage drukbeveiliging. Mogelijke oorzaken: te weinig koelmiddel, drukschakelaar niet aangesloten of defect, of defect bedieningspaneel. Schakel een gecertificeerde technicus in om het koelmiddel bij te vullen of de drukschakelaar te vervangen.

Is het verplicht om een professional in te schakelen voor de installatie?

De elektrische installatie moet worden uitgevoerd door een erkende elektricien als u geen geaard stopcontact heeft. Voor de hydraulische installatie kunt u het zelf doen, maar het wordt sterk aanbevolen om de inbedrijfstelling en het onderhoud over te laten aan een erkende airconditioningstechnicus om de garantie te waarborgen.

Hoe stel ik de gewenste temperatuur in?

Druk op de aan/uit-knop om het apparaat in te schakelen. Gebruik de + en - knoppen om de gewenste temperatuur te selecteren (15 tot 40 °C). De standaardtemperatuur is 27 °C. Het scherm toont de actuele watertemperatuur.

De warmtepomp maakt veel lawaai, is dat normaal?

Ja, bedrijfsgeluid is normaal vanwege de compressor en ventilator. Om overlast te minimaliseren, installeer het apparaat op trillingsdempers en richt de luchtafvoer naar een minder geluidsgevoelige zone. Houd minimale afstanden tot buren aan.

GEBRUIKSAANWIJZING SPHP 130 QLIMA

Geachte mevrouw, mijnheer,

Van harte gefeliciteerd met de aankoop van uw Qlima warmtepomp voor zwembaden. U heeft een kwaliteitsproduct aangeschaft waar u nog vele jaren plezier van zult hebben, mits u het apparaat verantwoord gebruikt. Lees daarom eerst deze gebruiksaanwijzing voor een optimale levensduur van uw warmtepomp voor zwembaden. Wij geven u namens de fabrikant twee jaar garantie op mogelijke materiaal- of fabricagefouten.

Wij wensen u veel comfort met uw warmtepomp voor zwembaden.

Met vriendelijke groet,

PVG Holding B.V.

Afdeling Klantenservice

1. LEES EERST DE GEBRUIKSAANWIJZING.

2. RAADPLEEG BIJ TWIJFEL UW DEALER.

INHOUD

A. VEILIGHEIDSVOORSCHRIFTEN
B. ONDERDELEN EN FUNCTIES
C. ALGEMEEN

D. INSTALLATIE

E. GEBRUIK
F. WERKING
G. ONDERHOUD EN SERVICE
H. STORINGEN VERHELPEN

I. GARANTIEBEPALINGEN

LEES DEZE HANDLEIDING

In de handleiding vindt u vele nuttige tips over hoe u de warmtepomp voor zwembaden op de juiste manier gebruikt en onderhoudt. In het hoofdstuk Storingen Verhelpen vindt u oplossingen voor algemene problemen. Als u eerst hoofdstuk H "Storingen Verhelpen" doorleest hoeft u misschien geen contact op te nemen met de serviceafdeling.

A VEILIGHEIDSVOORSCHRIFTEN

Installeer dit toestel enkel wanneer het voldoet aan de lokale/nationale wetgeving, regelgeving en normen. Dit product is bedoeld om gebruikt te worden als een warmte-pomp voor privé zwembaden. Dit apparaat is uitsluitend geschikt voor een geaard stopcontact, aansluitspanning 220-240 V\~/ 50 Hz.

BELANGRIJK

- Het apparaat MOET altijd geaard worden aangesloten. Als de stroomvoorziening niet geaard is, mag u het apparaat niet aansluiten. De stekker moet altijd makkelijk toegankelijk zijn als het apparaat is aangesloten. Lees deze gebruiksinstructie zorgvuldig en volg de aanwijzingen.

- De warmtepomp voor zwembaden bevat een koudemiddel en kan worden aangemerkt als apparatuur onder druk. Schakel daarom altijd een bevoegde monteur in voor onderhoud aan de warmtepomp voor zwembaden.

Controleer vóór het aansluiten van het apparaat of:

• De voedingsspanning overeenkomt met de netspanning op het typeplaatje;
• Stopcontact en stroomvoorziening geschikt zijn voor de elektrische spanning vermeld op het typeplaatje;
• De stekker van het snoer in het stopcontact past;
• Het apparaat op een stabiele ondergrond staat.

Laat de elektrische installatie controleren door een erkend vakman als u er niet zeker van bent dat alles in orde is.

• Dit apparaat is volgens de CE veiligheidsnormen gefabriceerd. Toch dient u, zoals bij ieder elektrisch apparaat, voorzichtig te zijn.
• Dek de luchtinlaat en luchtuitlaat nooit af.

• Breng het apparaat nooit in contact met chemicaliën.

• Het apparaat nooit in contact brengen met water, met water besproeien of in water onderdompelen.

• Steek niet uw handen, vingers of voorwerpen in de openingen van het apparaat.
• Sluit het apparaat nooit aan met behulp van een verlengsnoer. Als er geen geschikt geaard stopcontact voorhanden is, laat dit dan installeren door een erkend elektricien.
• Laat eventuele reparaties en/of onderhoud alleen uitvoeren door een bevoegd monteur of door uw erkende leverancier. Volg de gebruiks- en onderhoudsinstructies vermeld in deze handleiding.
• Onderbreek altijd de stroomtoevoer als het apparaat niet gebruikt wordt.
• Žet nooit de warmtepomp voor zwembaden aan of uit door de stekker in het stopcontact te steken of eruit te halen. Gebruik daarvoor alleen de speciale bedieningsknoppen op de warmtepomp voor zwembaden (of op de afstandsbediening indien van toepassing.
• Open de warmtepomp voor zwembaden nooit als deze in werking is. Verbreek de stroomtoevoer alvorens het apparaat te openen.
• Haal altijd de stekker uit het stopcontact of verbreek de stroomtoevoer wanneer de warmtepomp voor zwembaden wordt gereinigd of wanneer er onderhoud wordt gepleegd.
• Plaats nooit gasbranders, ovens of kooktoestellen in de
• luchtstroom.
• Bedien nooit de knoppen en raak de warmtepomp voor zwembaden nooit met natte handen.
• Het apparaat produceert geluid wanneer het apparaat aanstaat. Dit kan in strijd zijn met plaatselijke wettelijke regelingen. Het is de verantwoordelijkheid van de gebruiker om na te gaan of de apparatuur volledig voldoet aan de plaatselijke wettelijke regelingen.
• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke, geestelijke of zintuiglijke vermogens, of gebrek aan ervaring en

kennis, tenzij er toezicht wordt gehouden op en instructies worden gegeven voor het gebruik van het apparaat door iemand die verantwoordelijk is voor hun veiligheid.

- Er dient toezicht te worden gehouden op kinderen om er zeker van te zijn dat zij niet met het apparaat spelen.

- Ga nooit in de directe luchtstroom staan.

- Breng geen wijzigingen aan het product aan.

- Indien de voedingskabel beschadigd is, dient deze vervangen te worden door de fabrikant, zijn klantenservice of personen met vergelijkbare kwalificaties om gevaren te voorkomen.

- Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en mensen met een lichamelijke, zintuiglijke of verstandelijke beperking en door mensen die geen ervaring met of kennis over het apparaat hebben als er toezicht op hen wordt gehouden of ze instructies hebben gekregen over veilig gebruik van het apparaat en op de hoogte zijn van de risico's. Zorg ervoor dat kinderen niet met het apparaat spelen. Reiniging en onderhoud dient niet te worden uitgevoerd door kinderen waarop geen toezicht wordt gehouden.

- Algemene leveringsvoorwaarden: Deze apparatuur moet altijd rechtop worden opgeslagen en vervoerd, op een pallet en in de originele verpakking. Wacht minimaal 24 uur voordat u het apparaat inschakelt, als het horizontaal werd opgeslagen of vervoerd.

- Gebruik het apparaat nooit met een beschadigd snoer, stekker, behuizing of bedieningspaneel.

- Niet volgen van de aanwijzingen kan leiden tot het vervallen van de garantie op dit apparaat.

OPMERKING OVER GEFLUOREERDE GASSEN

1. Deze zwembad warmtepomp bevat gefluoreerde gassen. Voor specifieke informatie over het type gas en de hoeveelheid, verwijzen wij u naar het relevante label op het apparaat zelf.
2. Installatie, service, onderhoud en reparatie van dit toestel moet worden uitgevoerd door een gecertificeerd technicus.
3. Product recycling moet worden uitgevoerd door een erkend vakman.
4. Deze zwembad warmtepomp is een hermetisch gesloten eenheid die gefluoreerde gassen bevat.

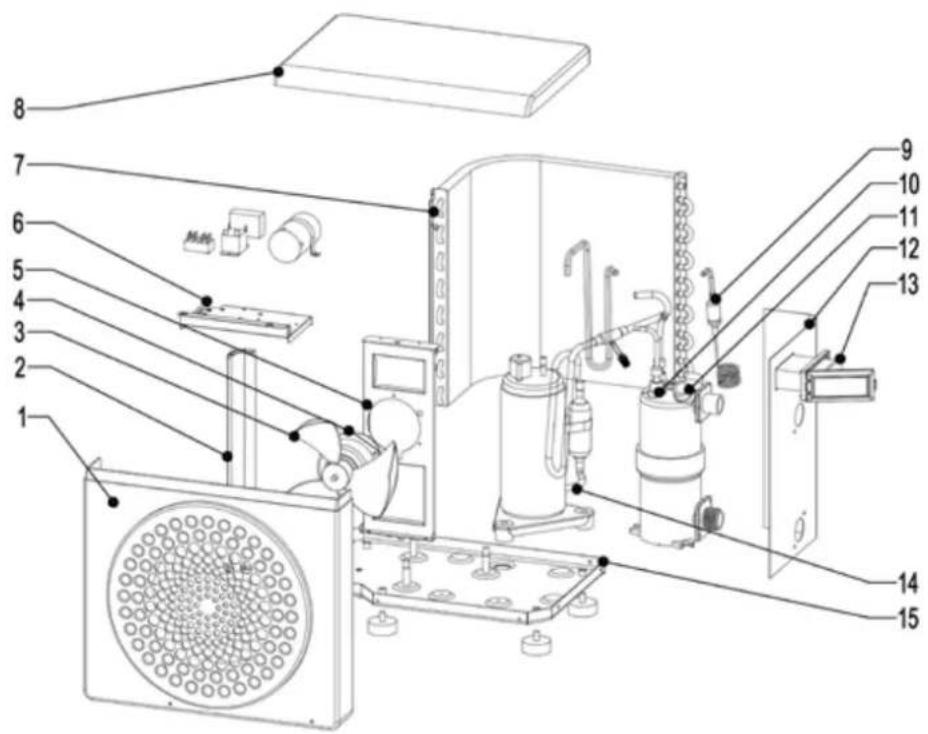

B ONDERDEELNAMEN

⑪ Waterdebietschakelaar

② Montageframe

⑦ Verdamper

⑫ Paneel linkerzijde

③ Ventilatorblad

⑧ Bovenste paneel

⑬ Bedieningspaneel

④ Ventilatormotor

⑨ Smorende onderdelen

14 Compressor

⑤ Ventilatorondersteuning

10 Warmtewisselaar

15 Basisframe

INHOUD VAN DE VERPAKKING

• Warmtepomp
  • 2 hydraulische inlaat-/uitlaataansluitingen met een diameter van 32/38 mm
• Deze installatie- en gebruikshandleiding
  • 4 anti-trilkussens

OPMERKING!

Ze kunnen licht afwijken van het product dat u hebt gekocht.

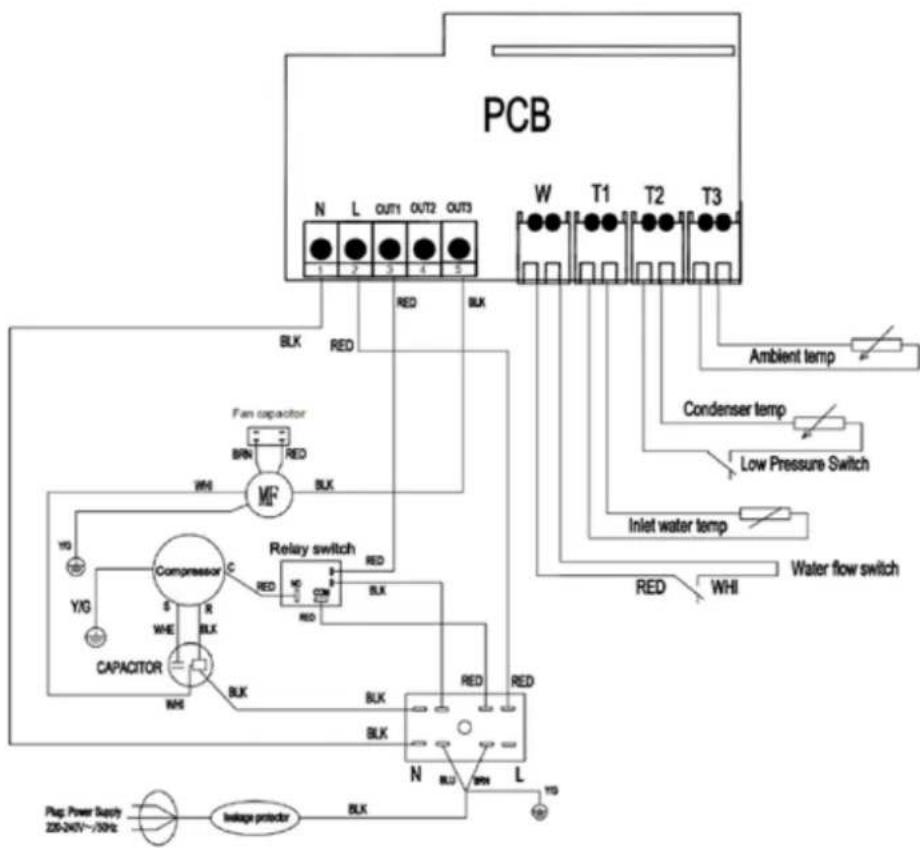

BEDRADINGSSCHEMA

C ALGEMEEN

TIJDENS GEBRUIK

• Raak de ventilator nooit aan wanneer deze in werking is, om ernstige letsels te vermijden.
• Houd de warmtepomp buiten bereik van kinderen om ernstige letsels te vermijden, als gevolg van de schoepen van de ventilator.
• Start de apparatuur nooit als er geen water in het zwembad is of de circulatiepomp is gestopt.
• Controleer elke maand het waterdebiet en reinig het filter indien nodig.

TIJDENS REINIGING

• Schakel de elektrische voeding van de apparatuur uit.
• Sluit de in- en uitlaatkleppen van het water.
• Plaats niets in de lucht- of waterinlaten of uitlaten.
• Spoel de apparatuur niet met water.

WATERBEHANDELING

Warmtepompen voor zwembaden kunnen worden gebruikt met alle types van waterbehandelingssystemen. Het is echter cruciaal dat het behandelingssysteem (chloor, pH, broom en/of doseerpompen voor een chlorinator met zout) na de warmtepomp is geïnstalleerd in het hydraulische circuit.

De pH van het water moet tussen 6,9 en 8,0 worden gehouden om aantasting van de warmtepomp te vermijden.

De warmtepomp is erg eenvoudig te installeren, alleen het water en de voeding moeten worden aangesloten tijdens de installatie.

LOCATIE

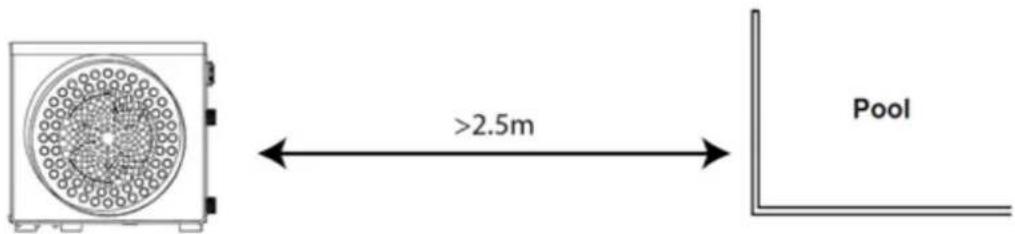

De warmtepomp moet op een afstand van minimaal 2,5 van het zwembad worden geplaatst.

Leef de volgende regels met betrekking tot de keuze voor de plaats van de warmtepomp na.

1. De toekomstige plaats van de eenheid moet gemakkelijk bereikbaar zijn, voor een handige bediening en onderhoud.
2. Ze moet op de grond worden geplaatst, best op een vlakke, betonnen vloer. Zorg ervoor dat de vloer voldoende stevig is en het gewicht van de eenheid kan dragen.
3. Controleer dat de eenheid voldoende geventileerd wordt, dat de luchtuitlaat niet naar de vensters van omliggende gebouwen is gericht en dat de afgevoerde lucht niet kan terugkeren. Zorg daarnaast voor voldoende ruimte rond de eenheid voor service- en onderhoudsactiviteiten.
4. De eenheid mag niet op een plaats worden geïnstalleerd waar ze wordt blootgesteld aan olie, brandbare gassen, corrosieve producten, zwavelhoudende bestanddelen of dicht bij hoogfrequente apparatuur.
5. Installeer de eenheid niet naast een weg op pad om modderspatten te voorkomen.
6. Zorg er, om de buren geen hinder te bezorgen, voor dat de eenheid zo wordt geïnstalleerd dat ze gericht is in de richting die het minst gevoelig is voor lawaai.
7. Houd de eenheid zo veel mogelijk buiten bereik van kinderen.

Dimensions in mm

Plaats niet korter dan 1,50 m voor de warmtepomp.

Laat een vrije ruimte van 30 cm rond de zijkanten en de achterkant van de warmtepomp.

Plaats geen obstakels op of voor de eenheid!

D INSTALLATIE

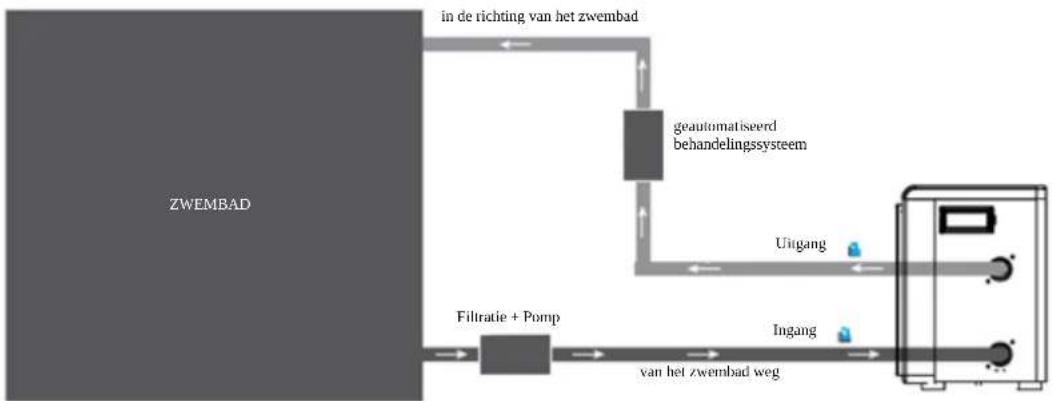

LAY-OUT VAN DE INSTALLATIE

De filter stroomopwaarts van de warmtepomp, moet regelmatig worden gereinigd, zodat het water in het systeem schoon is en de operationele problemen die verbonden zijn aan vuil of verstopping van de filter worden vermeden

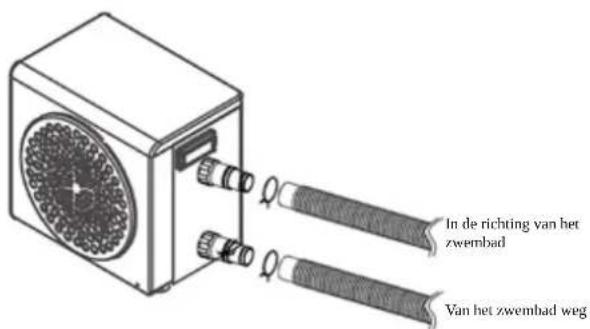

HYDRAULISCHE AANSLUITING

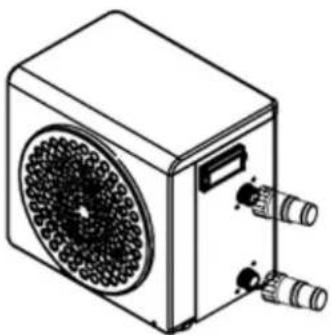

Stap 1: Schroef de aansluitingen op de warmtepomp.

Stap 2: Sluit de leiding voor de wateruitlaat en de leiding voor de waterinlaat aan.

Zorg ervoor dat de stekker geaard is voordat u uw warmtepomp aansluit. De filterpomp moet tegelijkertijd met de warmtepomp draaien. Daarom moet u ze op hetzelfde elektrisch circuit aansluiten.

Zorg er voor het starten voor dat de filtratiepomp goed werkt.

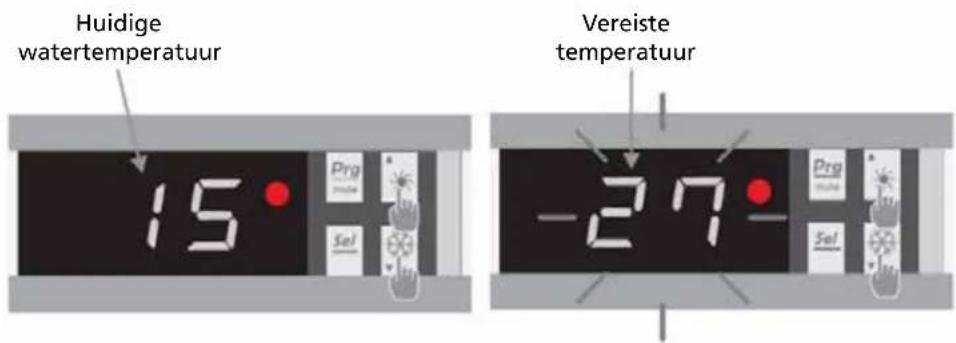

Stap 1: Druk op om uw pomp aan te schakelen.

Stap 2: Selecteer de gewenste temperatuur met de knoppen

VOORBEELD:

Als de huidige temperatuur 15°C is en de standaard ingestelde temperatuur 27° is, is de vereiste temperatuur 30°C.

NUTTIGE INFORMATIE OVER DE WERKING VAN DE VERWARMINGSMODUS

Als de temperatuur van het toegevoerde water lager dan of gelijk is aan de vereiste temperatuur (ingestelde temperatuur) -X°C, zal de warmtepomp overschakelen naar de verwarmingsmodus. De compressor zal stoppen wanneer de temperatuur van het toegevoerde water groter dan of gelijk is aan de vereiste temperatuur (ingestelde temperatuur).

Indicatoren voor het instelbereik X en Y

X : instelbare parameter van 1° tot 15°C, standaardinstelling is 3°C. (Parameter N°6)

STATUSWAARDEN EN GEAVANCEERDE INSTELLINGEN

WAARSCHUWING

Deze handeling wordt gebruikt om te helpen bij onderhoud en toekomstige reparaties. De standaardinstelling mag alleen door een ervaren, professioneel persoon worden aangepast.

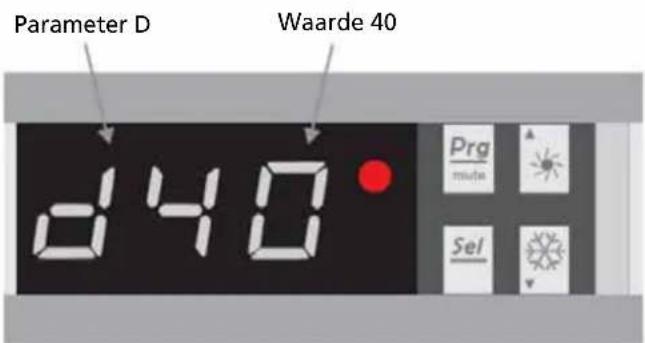

De systeeminstellingen kunnen worden gecontroleerd en aangepast via de afstandsbediening, door het volgen van volgende stappen

1. Blijf op drukken tot de verificatiemodus voor de instellingen opent.
2. Drukop en om de parameters te bekijken.
3. Drukop om de instelling die aangepast moet worden te selecteren.

Merk op dat sommige instellingen niet aangepast kunnen worden. Raadpleeg de tabel met instellingen voor meer informatie.

1. Druk op * en om de instelwaarde aan te passen.
2. Druk op om de nieuwe waarde in te stellen.
3. Druk op om terug te keren naar het hoofdscherm.

TABEL MET PARAMETERS

N° Beschrijving Instelbereik Fabrieksin-		stelling	Opmerkingen
A Temperatuur waterinlaat -19~99°C Actuele			gegevens
B Temperatuur wateruitlaat -19~99°C Actuele			gegevens
C Temperatuur omgevingslucht -19~99°C Actuele			gegevens
D Insteltemperatuur 15~40°C 27°C Instelbaar
E Tijd voor het automatisch activeren van ontdooien	10~80 min	40 min	Instelbaar
F Maximale duur voor het ontdooien	10~40 min	30 min	Instelbaar
H Instelling van het temperatuurverschil voor opnieuw opstarten	1~10°C	3°C	Instelbaar
J Automatisch opnieuw opstarten	0 = UIT1 = AAN	1	Instelbaar
O Antivriesbeveiliging - lage luchttemperatuur	1~15°C	8°C	Instelbaar
P Temperatuur verdamper om de ontdooimodus te active-ren	-19~0°C	-3°C	Instelbaar
U Temperatuur verdamper om de ontdooimodus te sluiten	1~30°C	20°C	Instelbaar
t Voorbehouden - niet aanpassen			Voorbehouden

F WERKING

Gebruiksomstandigheden

Voor een normale werking van de warmtepomp moet de omgevingslucht tussen 8°C en 43°C zijn.

Aanbevelingen voor het opstarten

Voor het inschakelen van de pomp:

• Controleer of de eenheid stevig staat.
• Controleer de goede werking van uw elektrische installatie.
• Controleer of de hydraulische aansluitingen stevig zijn en dat er geen water lekt.
• Verwijder alle onnodige voorwerpen of gereedschap rond de eenheid.

Operation

1. Steek de stekker van de eenheid in een stopcontact.
2. Schakel de circulatiepomp in.
3. Schakel de voedingsbeveiliging van de eenheid in (verliesstroomschakelaar en stroomonderbreker).
4. Schakel de warmtepomp in door een keer op drukken .
5. Selecteer de vereiste temperatuur.
6. Na enkele momenten zal de compressor van de pomp starten.
   U hoeft nu alleen te wachten tot de vereiste temperatuur is bereikt.

WAARSCHUWING

In normale omstandigheden kan een geschikte warmtepomp het water in een zwembad met 1°C tot 2°C per dag opwarmen. Daarom is het normaal dat u geen temperatuurverschil in het systeem voelt wanneer de warmtepomp in werking is.

Een verwarmd zwembad moet worden afgedekt, om verlies van warmte te voorkomen.

G ONDERHOUD EN SERVICE

WAARSCHUWING

Zorg ervoor dat u de elektrische voeding hebt afgekoppeld voordat u onderhoudsactiviteiten aan de eenheid uitvoert.

Reiniging

De behuizing van de warmtepomp moet worden schoongemaakt met een vochtige doek. Het gebruik van reinigingsmiddelen of andere huishoudproducten kan het oppervlak van de behuizing beschadigen en de eigenschappen beïnvloeden.

De verdamper aan de achterkant van de warmtepomp moet voorzichtig worden schoongemaakt met een stofzuiger en een zachte borstel.

Jaarlijks onderhoud

De volgende handelingen moeten ten minste één keer per jaar worden uitgevoerd door een gekwalificeerd technicus.

• Veiligheidscontroles uitvoeren.
• De integriteit van de elektrische bedrading controleren.
• De aardingsverbindingen controleren.
• De staat van de drukmeter en de aanwezigheid van koelmiddel controleren.

Opslag tijdens de winter

Uw warmtepomp is ontworpen om te werken bij regenweer en is bestand tegen vorst door een speciaal ontwikkelde antivorsttechnologie. Het wordt echter niet aanbevolen om de eenheid gedurende lange tijd buiten te laten staan (bijv. gedurende de winter). Bewaar de warmtepomp op een droge plaats na het leeglaten van het zwembad voor de winter.

WAARSCHUWING

In normale omstandigheden kan een geschikte warmtepomp het water in een zwembad met 1°C tot 2°C per dag opwarmen. Het is daarvoor normaal dat u geen temperatuurverschil in het systeem voelt wanneer de warmtepomp draait. Een verwarmd zwembad moet worden afgedekt, om verlies van warmte te voorkomen.

Stop de zwembad warmtepomp onmiddellijk bij een van de volgende fouten. Koppel de voeding los en neem contact op met uw leverancier.

• Zekering springt regelmatig of de stroomonderbreker wordt regelmatig geactiveerd.
• Andere voorwerpen of water dringen binnen in de warmtepomp voor zwembaden.
• Andere abnormale situaties.

Als er een probleem is, geeft het scherm van de warmtepomp een foutcode weer, in plaats van de temperatuur. Raadpleeg onderstaande tabel om de mogelijke oorzaken van de fout te vinden en de acties die ondernomen moeten worden.

Code Fout Mogelijke oorzaken Actie
P1	Storing temperatuursensor waterinlaat	Sensor slecht aangesloten	Sluit de sensor opnieuw aan
		Sensor defect Vervang de sensor
		Bedieningspaneel defect	Vervang het bedieningspaneel
P3	Storing temperatuursensor verdamper	Zelfde oorzaken als P1 Zelfde acties als P1
P5	Storing externe temperatuursensor
P7 Antivriesbeveiliging		Beveiliging geactiveerd wanneer de omgevingstemperatuur te laag is.	Er is geen interventie nodig
E3 Storing debietsensor		Onvoldoende water in de warmtewisselaar	Controleer de werking van uw watercircuit
		Defecte sensor waterdebiet	Vervang de sensor voor het waterdebiet
		Bedieningspaneel defect	Vervang het bedieningspaneel
E6 Lage druk bescherming		Onvoldoende koelmiddel	Koudemiddel bijvullen
		Drukschakelaar niet goed aangesloten of defect	Aansluiten of vervangen van de druk-schakelaar
		Bedieningspaneel defect	Vervang het bedieningspaneel
	De eenheid is gestopt met werken zonder foutcode	Onvoldoende water in de warmtewisselaar	Controleer de werking van uw watercircuit
		Bedieningspaneel defect	Vervang het bedieningspaneel

OPMERKING!

Neem als het probleem aanhoudt contact op met een plaatselijke verdeler of uw dichtstbijzijnde servicecentrum. Geef ze een gedetailleerde beschrijving van de fout en het modelnummer.

Als het probleem niet is verholpen, neem dan contact op met uw leverancier. Zorg ervoor dat u hen in detail op de hoogte brengt van de storingen en vermeld het model van de eenheid.

OPMERKING!

Reparatie van het apparaat mag alleen worden uitgevoerd door een erkend technicus gespecialiseerd in airconditioning.

GARANTIEBEPALINGEN

U krijgt op de warmtepomp voor zwembaden 24 maanden garantie, vanaf de aankoopdatum. Hierbij gelden de volgende regels:

1. Alle verdere aanspraken op schadevergoeding, inclusief gevolgschade wijzen wij uitdrukkelijk af.
2. Reparatie of vervanging van onderdelen binnen de garantietermijn leidt niet tot verlenging van de garantie.
3. De garantie geldt niet wanneer veranderingen zijn aangebracht, niet-originele onderdelen zijn gemonteerd of reparaties zijn verricht door derden.
4. Onderdelen die aan normale slijtage onderhevig zijn vallen buiten de garantie.
5. De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als daarop geen veranderingen zijn aangebracht.
6. De garantie geldt niet bij schade ontstaan door handelingen die afwijken van die in de gebruiksaanwijzing of door verwaarlozing.
7. De verzendkosten en het risico van het opsturen van de warmtepomp voor zwembaden of onderdelen daarvan, komen altijd voor rekening van de koper.
8. Schade, veroorzaakt door het niet gebruiken van de geschikte filters, valt buiten de garantie.
9. Het verlies van koelmiddel en/of lekkage ten gevolge van ondeskundig aansluiten / het ontkoppelen van de units door niet gekwalificeerde personen valt niet onder de garantiebepalingen die op dit product van toepassing zijn. Schade aan apparaten die geïnstalleerd, gekoppeld en / of ontkoppeld niet conform lokale regels en wetgeving en / of conform deze installatiehandleiding vallen niet onder de garantiebepalingen die op dit product van toepassing zijn.

In het geval van reparaties, raadpleeg uw dealer indien deze instructies geen oplossing bieden. Zorg ervoor dat in het uitzonderlijke geval van een noodzakelijke ontkoppeling dit te allen tijde door een gekwalificeerde en geautoriseerde professional gedaan wordt volgens uw lokale wetten en regelgeving.

Werp elektrische apparatuur niet weg bij het huisvuil; lever het in op de daarvoor aangewezen plaats. Neem contact op met de plaatselijke autoriteiten voor informatie waar apparatuur kan worden ingeleverd. Wanneer elektrische apparaten worden weggegooid op de vuilstort of in de dump, kunnen gevaarlijke stoffen in het grondwater en in de voedselketen terecht komen met alle gevolgen voor de gezondheid. Bij de vervanging van oude apparaten door nieuwe is de leverancier wettelijk verplicht zonder kosten het oude apparaat voor vernietiging in te nemen. Batterijen niet in het vuur werpen, daar deze kunnen exploderen of gevaarlijke vloeistoffen kunnen uitstoten. Indien u de afstandsbediening vervangt of vernietigt, de batterijen uitnemen en deze conform de geldende wetgeving weggooien daar deze schadelijk zijn voor het milieu.

Milieu-informatie: Deze apparatuur bevat gefluoreerde broeikasgassen zoals opgenomen in het Protocol van Kyoto. De apparatuur mag alleen worden gerepareerd of gedemonteerd door professioneel, geschoold personeel.

Deze apparatuur bevat koelmiddel R32 in de hoeveelheid als aangegeven in bovenstaande tabel. Laat R32 niet ontsnappen in de atmosfeer: R32 is een gefluoreerd broeikasgas met een broeikasgaseffect (GWP) = 675.

Internet:

Om u nog beter van dienst te zijn kunt u de meest recente versie van de gebruikers-, installatie- en/of service handleiding downloaden op www.qlima.com.
