Z30859 - Laser waterpas POWERFIX - Gratis gebruiksaanwijzing en handleiding

Producttype	Laserwaterpas
Merk	POWERFIX
Model	Z30859
Afmetingen (L x B x H)	15,7 x 2,8 x 5,7 cm
Gewicht (met batterijen)	Ongeveer 170 g
Voeding	2 batterijen 1,5 V type AAA/Micro (3 V DC)
Lengte meetlint	3 m
Nauwkeurigheid laser	1 mm/m
Laserklasse	Klasse 2
Lasergolflengte	650 nm
Maximaal laservermogen	< 1 mW
Waterpasfuncties	Horizontaal en verticaal via waterpas
Laserstraaltype	Kruislijnen
Beoogd gebruik	Uitlijnen van objecten binnenshuis (particulier gebruik)
Veiligheid	Niet direct in de laserstraal kijken
Onderhoud	Reinigen met een zachte doek en zachte borstel
Garantie	3 jaar
Klantenservice Frankrijk	0800 808 825
Klantenservice Zwitserland	0848 000 525
Afvoer	Recycleren volgens de WEEE-richtlijn

Veelgestelde vragen - Z30859 POWERFIX

Hoe plaats ik de batterijen?

Draai de schroef van het batterijvak los met een kruiskopschroevendraaier, plaats 2 AAA/Micro-batterijen met de juiste polariteit, sluit het vak en draai de schroef vast.

Hoe gebruik ik het meetlint?

Schuif de stop naar de UNLOCK-positie, trek het lint tot de gewenste lengte, vergrendel in de LOCK-positie. Om op te rollen, ontgrendel en begeleid het lint langzaam.

Hoe richt ik de laserstraal horizontaal uit?

Houd het apparaat met de smalle zijde tegen de muur, de waterpassen naar voren gericht. Schakel de laser in en stel het apparaat af tot de bel van de horizontale waterpas gecentreerd is.

Hoe richt ik de laserstraal verticaal uit?

Houd het apparaat met de smalle zijde tegen de muur, schakel de laser in en stel af tot de bel van de verticale waterpas gecentreerd is.

Wat te doen als de laser niet aangaat?

Controleer of de batterijen correct zijn geplaatst en niet leeg zijn. Vervang ze indien nodig. Zorg ervoor dat de aan/uit-knop in stand I staat.

Hoe reinig ik het apparaat?

Gebruik een zachte, pluisvrije doek voor de buitenoppervlakken. Reinig de laseruitgang met een zachte borstel. Gebruik geen agressieve producten.

Wat zijn de veiligheidsmaatregelen met de laser?

Kijk nooit direct in de laserstraal en richt deze niet op mensen of dieren. Het is een klasse 2 laser.

De waterpas is niet nauwkeurig, wat te doen?

Controleer of het apparaat correct is gepositioneerd en het oppervlak vlak is. Als het probleem aanhoudt, neem contact op met de klantenservice.

Wat is het bereik van de laser?

Het effectieve bereik hangt af van de lichtomstandigheden. De laser is bedoeld voor gebruik binnenshuis. De nauwkeurigheid is 1 mm/m.

Hoe recycle ik het apparaat en de batterijen?

Gooi het apparaat niet bij het huishoudelijk afval. Lever het in bij een inzamelpunt voor elektronisch afval. Batterijen moeten worden ingeleverd bij een daarvoor bestemd inzamelpunt.

GEBRUIKSAANWIJZING Z30859 POWERFIX

Informatie bij deze gebruiksaanwijzing....26

Auteursrecht....26

Gebruik in overeenstemming met bestemming 26

Veiligheidsvoorschriften 27

Gevaar voor persoonlijk letsel en materiële schade ....27

Gevaar door laserstraling 27

Omgang met batterijen 28

Inhoud van het pakket 28

Apparaatbeschrijving 28

Ingebruikname 29

Batterijen plaatsen/vervangen 29

Rolmaat gebruiken 29

Laser gebruiken 30

Laserstraal horizontaal uitlijnen 30

Laserstraal verticaal uitlijnen 30

Reiniging en onderhoud 30

Milieurichtlijnen 31

Apparaat afdanken 31

Batterijen afvoeren ....31

Appendix 31

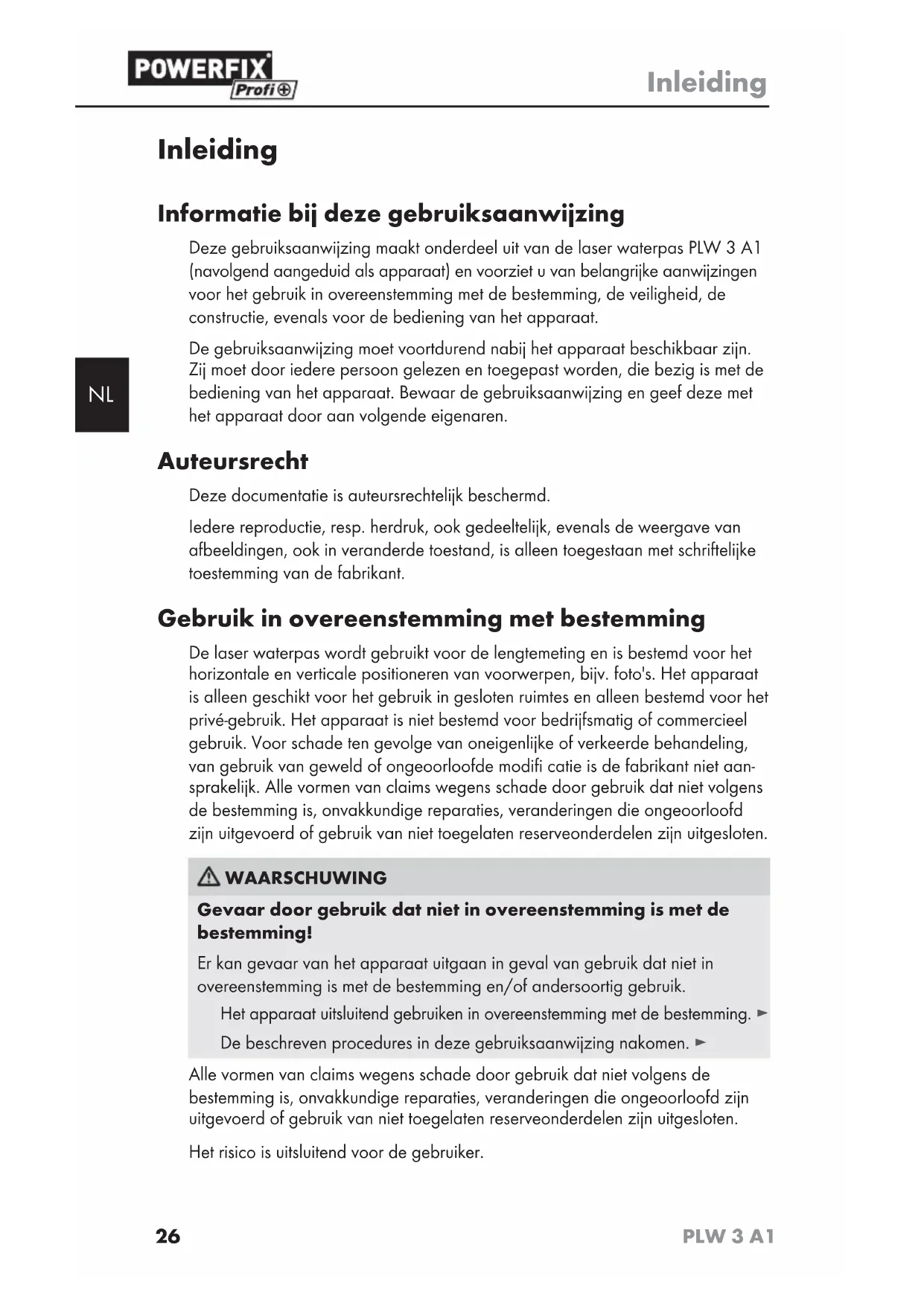

Informatie bij deze gebruiksaanwijzing

Deze gebruiksaanwijzing maakt onderdeel uit van de laser waterpas PLW 3 A1 (navolgend aangeduid als apparaat) en voorziet u van belangrijke aanwijzingen voor het gebruik in overeenstemming met de bestemming, de veiligheid, de constructie, evenals voor de bediening van het apparaat.

De gebruiksaanwijzing moet voortdurend nabij het apparaat beschikbaar zijn. Zij moet door iedere persoon gelezen en toegepast worden, die bezig is met de bediening van het apparaat. Bewaar de gebruiksaanwijzing en geef deze met het apparaat door aan volgende eigenaren.

Auteursrecht

Deze documentatie is auteursrechtelijk beschermd.

ledere reproductie, resp. herdruk, ook gedeeltelijk, evenals de weergave van afbeeldingen, ook in veranderde toestand, is alleen toegestaan met schriftelijke toestemming van de fabrikant.

Gebruik in overeenstemming met bestemming

De laser waterpas wordt gebruikt voor de lengtemeting en is bestemd voor het horizontale en verticale positioneren van voorwerpen, bijv. foto's. Het apparaat is alleen geschikt voor het gebruik in gesloten ruimtes en alleen bestemd voor het privé-gebruik. Het apparaat is niet bestemd voor bedrijfsmatig of commercieel gebruik. Voor schade ten gevolge van oneigenlijke of verkeerde behandeling, van gebruik van geweld of ongeoorloofde modifi catie is de fabrikant niet aansprakelijk. Alle vormen van claims wegens schade door gebruik dat niet volgens de bestemming is, onvakkundige reparaties, veranderingen die ongeoorloofd zijn uitgevoerd of gebruik van niet toegelaten reserveonderdelen zijn uitgesloten.

WAARSCHUWING

Gevaar door gebruik dat niet in overeenstemming is met de bestemming!

Er kan gevaar van het apparaat uitgaan in geval van gebruik dat niet in overeenstemming is met de bestemming en/of andersoortig gebruik.

Het apparaat uitsluitend gebruiken in overeenstemming met de bestemming.

De beschreven procedures in deze gebruiksaanwijzing nakomen.

Alle vormen van claims wegens schade door gebruik dat niet volgens de bestemming is, onvakkundige reparaties, veranderingen die ongeoorloofd zijn uitgevoerd of gebruik van niet toegelaten reserveonderdelen zijn uitgesloten.

Het risico is uitsluitend voor de gebruiker.

Veiligheidsvoorschriften

Gevaar voor persoonlijk letsel en materiële schade

Controleer het apparaat vóór het gebruik op uitwendig zichtbare schade.

Neem een defect apparaat of een apparaat dat gevallen is niet in gebruik.

Dit apparaat is niet bedoeld voor gebruik door personen (met inbegrip van kinderen) met beperkte fysieke, zintuiglijke of geestelijke vermogens of met gebrek aan ervaring en/of gebrek aan kennis, tenzij ze onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon of van die persoon aanwijzingen krijgen voor het gebruik van het apparaat.

Kinderen moeten onder toezicht staan, om ervoor te zorgen dat ze niet met het apparaat spelen.

Stel het apparaat niet bloot aan extreme temperaturen, sterke vibraties, zware mechanische belastingen, rechtstreeks zonlicht of vochtigheid.

Anders dreigt een beschadiging van het apparaat.

Open nooit de behuizing van het apparaat. Letsel kan het gevolg zijn en beschadiging aan het apparaat.

Laat reparaties aan het apparaat alleen uitvoeren door geautoriseerde speciaalzaken of door de klantenservice.

Laat de rolmaat niet ongecontroleerd terugspringen ■

Gevaar door laserstraling

WAARSCHUWING

Letselgevaar door laserstralen! De laserstraal kan oogletsel veroorzaken.

Het apparaat bevat een laser van klasse 2.

Nooit direct in de laserstraal kijken.

Richt de lichtstraal nooit direct op personen of dieren.

Richt de laserstraal nooit op voorwerpen die licht kunnen ▶ refl ecteren.

Voorzichtig: als andere dan de hier opgegeven bedienings- of justeerinrichtingen worden gebruikt of andere procedures uitgevoerd, kan dit resulteren in gevaarlijke stralingsinvloeden.

Zet de laserstraal altijd uit, als u het apparaat niet gebruikt.

Omgang met batterijen

WAARSCHUWING

Gevaar door gebruik dat niet in overeenstemming is met de bestemming!

Voor de veilige omgang met batterijen neemt u de volgende veiligheidsinstructies in acht:

Gooi batterijen niet in het vuur.

De batterijen niet kortsluiten.

Probeer batterijen niet opnieuw op te laden.

Controleer de batterijen regelmatig. Vrijkomend batterijzuur kan het apparaat permanent beschadigen. Wees bijzonder voorzichtig in de omgang met beschadigde of lekkende batterijen. Gevaar voor letsel door bijtende chemicaliën! Veiligheidshandschoenen dragen.

Bewaar batterijen buiten het bereik van kinderen. In geval van inslikken, ▶ onmiddellijk medische hulp zoeken.

Gebruik geen gebruikte en nieuwe batterijen samen.

Haal de batterijen eruit wanneer u het apparaat langere tijd niet gebruikt.

Inhoud van het pakket

Laser waterpas ●

2 x 1,5 V batterijen type AAA/Micro

Deze gebruiksaanwijzing •

OPMERKING

Controleer de inhoud van het pakket op volledigheid en zichtbare schade. In geval van een onvolledige levering of schade ten gevolge van gebrekkige verpakking of door transport, neemt u contact op met de Service-Hotline.

Apparaatbeschrijving

1 Rolmaat
2 Vergrendeling
3 Libel (verticale uitlijning)
4 Libel (horizontale uitlijning)
5 Aan/uit-knop
6 Opening voor uittreden van de laser
7 Batterijvak

Ingebruikname

Batterijen plaatsen/vervangen

Draai de schroef van het batterijvakdeksel los met een kruiskopschroeven-draaier, totdat het batterijvakdeksel eraf gehaald kan worden.

Plaats de 2 batterijen van het type AAA/Micro, resp. vervang de oude ♦ batterijen door nieuwe.

Let daarbij op de juiste polariteit conform de aanduiding in het batterijvak 7.

Zet het batterijvakdeksel er weer in en draai de schroef weer vast.

Rolmaat gebruiken

WAARSCHUWING

De rolmaat wordt automatisch opgerold.

Laat de rolmaat ① niet ongecontroleerd terugspringen, maar geleid hem bovendien met de hand terug. Er bestaat letselgevaar!

OPMERKING

Op de rolmaat 1 kunt u de lengte in het metrische systeem of Anglo-Amerikaanse systeem afl ezen. De bovenste schaalverdeling geeft de lengte weer in inches en feet en de onderste schaalverdeling in centimeters en meters.

Schuif de vergrendeling 2 in de stand UNLOCK.

Trek de rolmaat op de gewenste lengte eruit.

Borg de rolmaat Ⓞ, doordat u de vergrendeling 2 in de stand LOCK schuift.

Als u de rolmaat ⚙ weer oprolt of een nieuwe lengte wilt instellen, houdt u het einde vast en schuift u de vergrendeling 2 in de stand UNLOCK.

Laat de rolmaat ♦ nu langzaam oprollen, zonder deze los te laten.

Laser gebruiken

Laserstraal horizontaal uitlijnen

Houd het apparaat met de smalle kant tegen de wand, zodat de libellen 3 en 4 naar voren zijn gericht.

Zet de aan/uit-knop 5 in de stand I, om de laser aan te zetten. Er verschijnt een kruis-laserstraal.

Lijn de laser waterpas zodanig uit, dat de luchtbel van de libel ④ in het midden tussen de markeringen ligt.

Zet de aan/uit-knop 5 in de stand 0, om de laser uit te zetten.

Laserstraal verticaal uitlijnen

Houd het apparaat met de smalle kant tegen de wand, zodat de libellen ③ en ④ naar voren zijn gericht.

Zet de aan/uit-knop ⑤ in de stand I, om de laser aan te zetten. Er verschijnt een kruis-laserstraal.

Lijn de laser waterpas zodanig uit, dat de luchtbel van de libel ③ in het midden tussen de markeringen ligt.

Zet de aan/uit-knop 5 in de stand 0, om de laser uit te zetten.

Reiniging en onderhoud

Behalve het vervangen van de batterijen is het apparaat onderhoudsvrij.

LET OP

Let erop, dat er bij het schoonmaken geen vochtigheid het apparaat binnendringt, om beschadigingen te voorkomen.

Gebruik geen agressieve schoonmaak- en schuurmiddelen. Deze kunnen het apparaatoppervlak aantasten.

Reinig het apparaat met een zachte en pluisvrije doek.

Reinig de opening voor het uittreden van de laser 6 met een zacht kwastje.

Bewaar de laser waterpas in een droge en liefst stofvrije omgeving.

Milieurichtlijnen

Apparaat afdanken

Deponeer het apparaat in geen geval bij het normale huisvuil. Dit product is onderworpen aan de Europese richtlijn 2002/96/EC-WEEE (Waste Electrical and Electronic Equipment).

Voer het apparaat af via een erkend afvalverwerkingsbedrijf of via uw gemeentereinigingsdienst. Neem de momenteel geldende voorschriften in acht. Neem in geval van twijfel contact op met uw reinigingsdienst.

Batterijen afvoeren

Batterijen mogen niet bij het normale huisvuil worden gedeponeerd. Elke consument is wettelijk verplicht batterijen in te leveren bij een inzamelpunt van zijn/haar gemeente/stadsdeel of in de handel. Deze verplichting dient om batterijen op een milieuvriendelijke manier te kunnen verwerken. Lever batterijen alleen in als ze ontladen zijn.

Voer alle verpakkingsmaterialen op een milieuvriendelijke manier af.

Appendix

Technische gegevens

Bedrijfsspanning	3 V DC(2 x 1,5 V batterijen type AAA/Micro)
Laserklasse 2
Nauwkeurigheid 1 mm/m
P max < 1 mW
Golfl engte λ 650 nm
Lengte rolmaat 3 m
Maten 15,7 x 2,8 x 5,7 cm
Gewicht	ca. 170(met batterijen)	g

Garantie

U heeft op dit apparaat 3 jaar garantie vanaf de aankoopdatum. Het apparaat is met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd.

Bewaar a.u.b. de kassabon als aankoopbewijs. Mocht u aanspraak willen maken op de garantie, neem dan telefonisch contact op met uw serviceadres. Alleen op die manier is een kostenloze verzending van uw product gegarandeerd.

OPMERKING

De garantie geldt alleen voor materiaal- of fabricagefouten, echter niet voor transportschade, voor aan slijtage onderhevige delen of voor beschadigingen aan breekbare delen, bijv. schakelaars of accu's.

Het product is uitsluitend bestemd voor privé-gebruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons geautoriseerd servicefi liaal zijn uitgevoerd, vervalt de garantie.

Uw wettelijke rechten worden door deze garantie niet beperkt.

De garantieperiode wordt niet verlengd door de aansprakelijkheid. Dit geldt eveneens voor vervangen en gerepareerde onderdelen.

Eventuele schaden en gebreken die reeds bij de koop aanwezig zijn moeten direct na het uitpakken worden gemeld, uiterlijk echter twee dagen na datum van aankoop.

Na afl oop van de garantieperiode worden alle reparaties die optreden in rekening gebracht.

Service

Kompernass Service Netherland

Tel.: [phone]

E-Mail: [e-mail]

Importeur

KOMPERNASS GMBH

BURGSTRASSE 21

44867 BOCHUM, GERMANY

www.kompernass.com
