Z30859 - Livella a bolla laser POWERFIX - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo Z30859 POWERFIX in formato PDF.
| Tipo di prodotto | Livella a bolla laser |
| Marca | POWERFIX |
| Modello | Z30859 |
| Dimensioni (L x P x A) | 15,7 x 2,8 x 5,7 cm |
| Peso (con pile) | Circa 170 g |
| Alimentazione | 2 pile 1,5 V tipo AAA/Micro (3 V CC) |
| Lunghezza del metro a nastro | 3 m |
| Precisione del laser | 1 mm/m |
| Classe laser | Classe 2 |
| Lunghezza d'onda laser | 650 nm |
| Potenza laser massima | < 1 mW |
| Funzioni di livellamento | Orizzontale e verticale tramite livelle a bolla |
| Tipo di raggio laser | Linee incrociate |
| Uso previsto | Allineamento di oggetti in interni (uso privato) |
| Sicurezza | Non guardare direttamente il raggio laser |
| Manutenzione | Pulire con un panno morbido e un pennello morbido |
| Garanzia | 3 anni |
| Servizio post-vendita Francia | 0800 808 825 |
| Servizio post-vendita Svizzera | 0848 000 525 |
| Smaltimento | Riciclare secondo la direttiva RAEE |
Domande frequenti - Z30859 POWERFIX
Domande degli utenti su Z30859 POWERFIX
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Livella a bolla laser in formato PDF gratuitamente! Trova il tuo manuale Z30859 - POWERFIX e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Z30859 del marchio POWERFIX.
MANUALE UTENTE Z30859 POWERFIX
Istruzioni per l'uso
NL Laser waterpas
Gebruiksaanwijzing
KOMPERNASSGMBH
BURGSTRASSE 21 - D-44867 BOCHUM
v.kompernass.com
Informazioni sul presente manuale di istruzioni....18
Diritto d'autore....18
Uso conforme 18
Indicazioni di sicurezza 19
Pericolo di danni personali e materiali ....19
Pericolo - raggio laser 19
Uso delle pile....20
Volume della fornitura 20
Descrizione dell'apparecchio 20
Messa in funzione 21
Inserimento/sostituzione delle pile 21
Uso del nastro metrico 21
Uso del laser 22
Orientamento orizzontale del raggio laser 22
Orientamento verticale del raggio laser 22
Pulizia e cura 22
Smaltimento 23
Smaltimento dell'apparecchio....23
Smaltimento delle pile 23
Appendice 23
Dati tecnici....23
Garanzia 24
Assistenza 24
Importatore 24

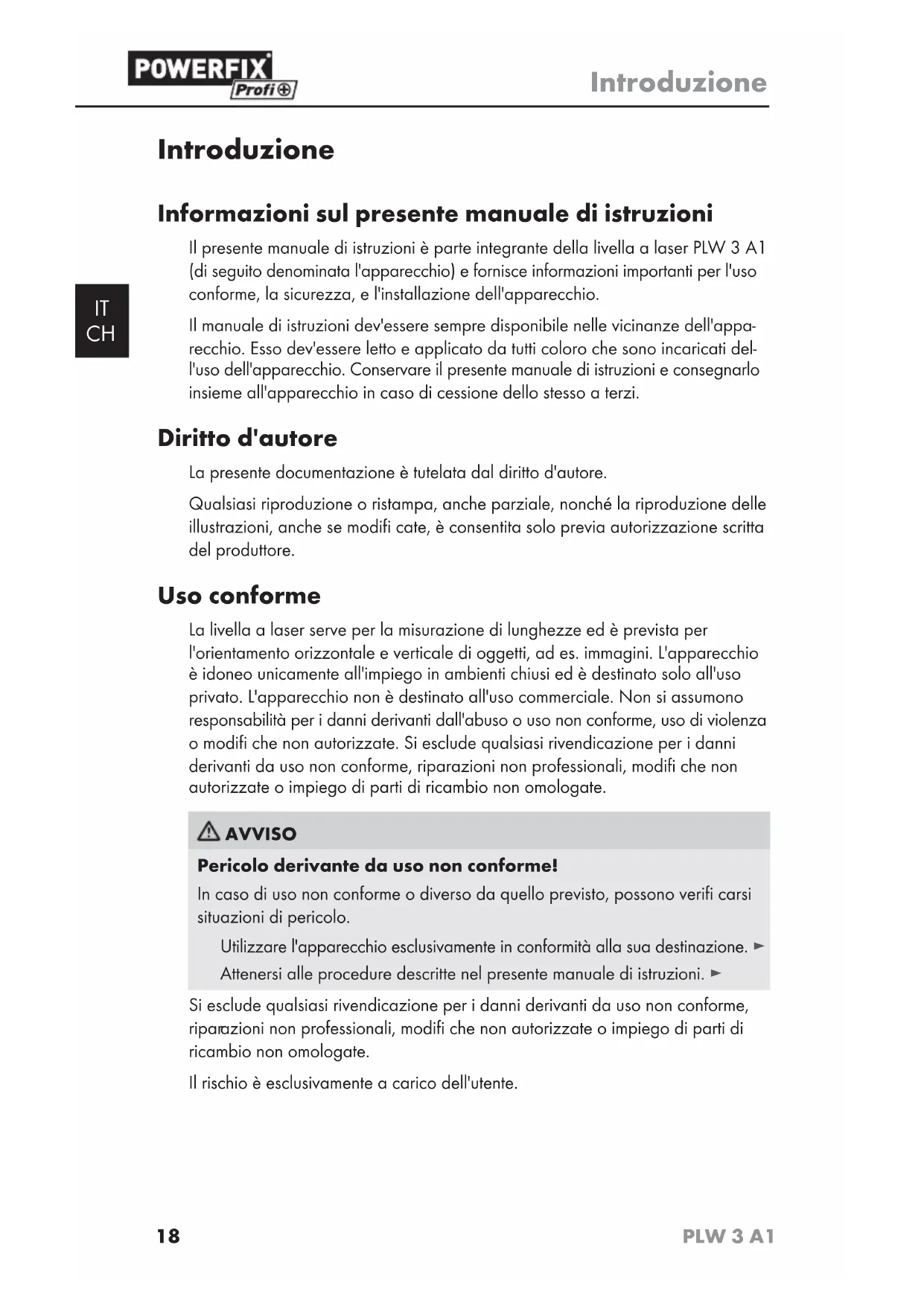

Introduzione
Informazioni sul presente manuale di istruzioni
Il presente manuale di istruzioni è parte integrante della livella a laser PLW 3 A1 (di seguito denominata l'apparecchio) e fornisce informazioni importanti per l'uso conforme, la sicurezza, e l'installazione dell'apparecchio.
Il manuale di istruzioni dev'essere sempre disponibile nelle vicinanze dell'apparecchio. Esso dev'essere letto e applicato da tutti coloro che sono incaricati dell'uso dell'apparecchio. Conservare il presente manuale di istruzioni e consegnarlo insieme all'apparecchio in caso di cessione dello stesso a terzi.
Diritto d'autore
La presente documentazione è tutelata dal diritto d'autore.
Qualsiasi riproduzione o ristampa, anche parziale, nonché la riproduzione delle illustrazioni, anche se modifi cate, è consentita solo previa autorizzazione scritta del produttore.
Uso conforme
La livella a laser serve per la misurazione di lunghezze ed è prevista per l'orientamento orizzontale e verticale di oggetti, ad es. immagini. L'apparecchio è idoneo unicamente all'impiego in ambienti chiusi ed è destinato solo all'uso privato. L'apparecchio non è destinato all'uso commerciale. Non si assumono responsabilità per i danni derivanti dall'abuso o uso non conforme, uso di violenza o modifi che non autorizzate. Si esclude qualsiasi rivendicazione per i danni derivanti da uso non conforme, riparazioni non professionali, modifi che non autorizzate o impiego di parti di ricambio non omologate.
AVVISO
Pericolo derivante da uso non conforme!
In caso di uso non conforme o diverso da quello previsto, possono verifi carsi situazioni di pericolo.
Utilizzare l'apparecchio esclusivamente in conformità alla sua destinazione.
Attenersi alle procedure descritte nel presente manuale di istruzioni.
Si esclude qualsiasi rivendicazione per i danni derivanti da uso non conforme, riparazioni non professionali, modifi che non autorizzate o impiego di parti di ricambio non omologate.
Il rischio è esclusivamente a carico dell'utente.
Indicazioni di sicurezza
Pericolo di danni personali e materiali
Controllare l'apparecchio prima dell'uso per rilevare eventuali danni visibili. Non mettere in funzione l'apparecchio se è danneggiato o è caduto.
Questo apparecchio non è indicato per l'uso da parte di persone (inclusi bambini) con limitate capacità fi siche, sensoriali o mentali o prive dell'esperienza e/o della conoscenza necessaria, a meno che tali persone non vengano sorvegliate da un responsabile per la sicurezza o abbiano ricevuto indicazioni sull'impiego dell'apparecchio.
Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio.
Non esporre il set di trasmissione radio a temperature estreme, a forti vibrazioni, a sollecitazioni meccaniche elevate, a irradiamento solare diretto o umidità. In caso contrario, l'apparecchio potrebbe danneggiarsi.
Non aprire mai l'alloggiamento dell'apparecchio. Come conseguenza si potrebbero riportare lesioni personali e danni all'apparecchio.
Fare eseguire le riparazioni solo da aziende specializzate o dall'assistenza ai clienti.
Non riavvolgere il nastro metrico in modo incontrollato.
Pericolo - raggio laser
AVVISO
Pericolo di lesioni da raggio laser! Il raggio laser può provocare danni agli occhi.
L'apparecchio contiene un laser di classe 2.
Non guardare mai direttamente nel laser.
Non dirigere mai il raggio laser su persone o animali.
Non dirigere mai il raggio laser su superfi ci rifl ettenti
Attenzione: se si utilizzano dispositivi di comando o regolazione ovvero procedimenti diversi da quelli qui indicati, ciò potrebbe provocare eff etti pericolosi dell'irradiazione.
Disattivare sempre il raggio laser quando non si utilizza l'apparecchio.
Uso delle pile
AVVISO
Pericolo derivante da uso non conforme!
Per l'uso sicuro delle pile, rispettare le seguenti avvertenze di sicurezza:
Non gettare le pile nel fuoco.
Non mettere mai in cortocircuito le pile.
Non tentare di ricaricare le pile.
Controllare regolarmente le pile. L'acido fuoriuscito dalle pile può causare danni permanenti all'apparecchio. Esercitare particolare cautela in presenza di pile danneggiate o deteriorate. Pericolo di ustione chimica! Indossare guanti di protezione.
Tenere le pile fuori dalla portata dei bambini. In caso di ingestione, consultare immediatamente un medico.
Non utilizzare contemporaneamente pile nuove e usate.
Rimuovere le pile se non si utilizza l'apparecchio per lungo tempo.
Volume della fornitura
Livella a laser ●
2 x 1,5 V pile tipo AAA/Micro
Le presenti istruzioni per l'uso
AVVERTENZA
Controllare la completezza e integrità della fornitura in relazione ai danni visibili.
In caso di fornitura incompleta o in presenza di danni derivanti da imballaggio insufficiente o causati dal trasporto, rivolgersi alla Hotline di assistenza.
Descrizione dell'apparecchio
1 Nastro metrico
2 Rilevatore
3 Livella (orientamento verticale)
4 Livella (orientamento orizzontale)
5 Interruttore avvio/arresto
6 Foro di uscita del raggio laser
7 Vano pile
Messa in funzione
Inserimento/sostituzione delle pile
Allentare la vite del coperchio del vano pile con un cacciavite a croce, fi no ♦ a rimuovere il coperchio del vano pile.
Inserire 2 pile di tipo AAA/Micro o sostituire le pile usate con quelle nuove.
Rispettare la polarità corretta controllando la simbologia riportata nel vano pile 7.
Ricollocare il coperchio del vano pile e avvitarlo saldamente.
Uso del nastro metrico
AVVISO
Il nastro metrico si riavvolge automaticamente.
Non riavvolgere il nastro metrico ① in modo incontrollato, bensì riaccompagnarlo con la mano. Sussiste il pericolo di lesioni!
AVVERTENZA
Sul nastro metrico 📣 si possono leggere lunghezze espresse nel sistema metrico decimale o angloamericano. La scala superiore mostra la lunghezza in pollici (Inches) e piedi (Feet), la scala inferiore in centimetri e metri.
Spingere il rilevatore 2 in posizione UNLOCK.
Estrarre il nastro metrico ⚙ per la lunghezza desiderata.
Fissare il nastro metrico ⚙, spostando il rilevatore 2 in posizione LOCK.
Se si riavvolge il nastro metrico Ⓧ o si desidera impostare una lunghezza diversa, tenere l'estremità saldamente e spingere il rilevatore ② in posizione UNLOCK.
Fare arrotolare il nastro metrico ◎ lentamente, senza rilasciarlo.
Uso del laser
Orientamento orizzontale del raggio laser
Tenere l'apparecchio con la parte più sottile sulla parete, in modo che le livelle ③ e ④ siano orientate verso l'esterno.
Impostare l'interruttore avvio/arresto ⑤ in posizione I, per attivare il laser. Compare un raggio laser a croce.
Dirigere la livella a laser in modo tale che la bolla d'aria 4 si trovi al centro fra le marcature.
Impostare l'interruttore avvio/arresto ⑤ in posizione 0, per disattivare il laser.
Orientamento verticale del raggio laser
Tenere l'apparecchio con la parte più sottile sulla parete, in modo che le livelle ③ e ④ siano orientate verso l'esterno.
Impostare l'interruttore avvio/arresto ⑤ in posizione I, per attivare il laser. Compare un raggio laser a croce.
Dirigere la livella a laser in modo tale che la bolla d'aria ③ si trovi al centro fra le marcature.
Impostare l'interruttore avvio/arresto ⑤ in posizione 0, per disattivare il laser.
Pulizia e cura
L'apparecchio non necessita di manutenzione, fatta eccezione per la sostituzione delle pile.
ATTENZIONE
Assicurarsi che durante la pulizia non penetri umidità nell'apparecchio, per evitarne un irreparabile danneggiamento.
Non utilizzare prodotti detergenti o abrasivi aggressivi. Essi possono ▶ attaccare la superfi cie dell'apparecchio.
Pulire il display con un panno morbido e privo di pelucchi.
Pulire il foro di uscita del raggio laser ⑥ con un pennello morbido.
Conservare la livella a laser in un luogo asciutto e possibilmente privo di polvere.
Smaltimento
Smaltimento dell'apparecchio
Non gettate mai l'apparecchio nel contenitore dei normali rifi uti domestici. Questo prodotto è soggetto alla Direttiva europea 2002/96/EC-RAEE (Rifi uti da apparecchiature elettriche ed elettroniche).
Smaltire l'apparecchio attraverso un'azienda di smaltimento autorizzata o attraverso l'ente di smaltimento comunale. Rispettare le prescrizioni attualmente in vigore. In caso di dubbi mettersi in contatto con l'ente di smaltimento competente.
Smaltimento delle pile
Non gettare le pile nel contenitore per i rifi uti domestici. Ogni utente è obbligato per legge a portare le pile/presso un centro di raccolta del proprio comune / quartiere o a restituirle al rivenditore. Tale obbligo serve a consentire che le pile vengano smaltite nel rispetto dell'ambiente. Smaltire le pile/accumulatori solo se scarichi.
Smaltire tutti i materiali dell'imballo in modo ecologico.
Appendice
Dati tecnici
| Tensione di esercizio | 3 V DC(2 x 1,5 V pile tipo AAA/micro) | |
| Classe laser 2 | ||
| Precisione 1 mm/m | ||
| P max < 1 mW | ||
| Lunghezza d'onda λ 650 nm | ||
| Lunghezza nastro metrico 3 m | ||
| Dimensione 15,7 x 2,8 x 5,7 cm | ||
| Peso | ca. 170(con le pile) | g |
Garanzia
Questo apparecchio è garantito per tre anni a partire dalla data di acquisto. L'apparecchio è stato prodotto con cura e debitamente collaudato prima della consegna.
Conservare lo scontrino come prova d'acquisto. Nei casi contemplati dalla garanzia, mettersi in comunicazione telefonicamente con il centro di assistenza più vicino. Solo in tal modo è possibile garantire una spedizione gratuita della merce.
AVVERTENZA
La garanzia vale solo per difetti del materiale o di fabbricazione, ma non i per i danni di trasporto, parti soggette a usura o danni a parti fragili, come ad es. interruttori o accumulatori.
Il prodotto è destinato esclusivamente all'uso domestico e non a quello commerciale. La garanzia decade in caso di impiego improprio o manomissione, uso della forza e interventi non eseguiti dalla nostra fi liale di assistenza autorizzata.
Questa garanzia non costituisce alcun limite ai diritti legali del consumatore. Il periodo di garanzia non viene prolungato da interventi in garanzia. Ciò vale anche per le parti sostituite e riparate.
I danni e i difetti eventualmente presenti già all'atto dell'acquisto devono essere segnalati immediatamente dopo il disimballaggio e comunque entro e non oltre due giorni dalla data d'acquisto.
Le riparazioni eseguite al termine del periodo di garanzia sono a pagamento.
Assistenza
Kompernass Service Italia
