Z30859 - Laser-Wasserwaage POWERFIX - Kostenlose Bedienungsanleitung

Produkttyp	Laser-Wasserwaage
Marke	POWERFIX
Modell	Z30859
Abmessungen (L x B x H)	15,7 x 2,8 x 5,7 cm
Gewicht (mit Batterien)	ca. 170 g
Stromversorgung	2 Batterien 1,5 V Typ AAA/Micro (3 V DC)
Länge des Maßbands	3 m
Lasergenauigkeit	1 mm/m
Laserklasse	Klasse 2
Laserwellenlänge	650 nm
Maximale Laserleistung	< 1 mW
Nivellierfunktionen	Horizontal und Vertikal über Wasserwaagen
Laserstrahltyp	Kreuzlinien
Verwendungszweck	Ausrichtung von Objekten in Innenräumen (private Nutzung)
Sicherheit	Nicht direkt in den Laserstrahl blicken
Pflege	Mit einem weichen Tuch und einer weichen Bürste reinigen
Garantie	3 Jahre
Kundendienst Frankreich	0800 808 825
Kundendienst Schweiz	0848 000 525
Entsorgung	Gemäß WEEE-Richtlinie recyceln

Häufig gestellte Fragen - Z30859 POWERFIX

Wie werden die Batterien eingelegt?

Lösen Sie die Schraube des Batteriefachs mit einem Kreuzschlitzschraubendreher, legen Sie 2 AAA/Micro-Batterien unter Beachtung der Polarität ein, schließen Sie das Fach und schrauben Sie es wieder zu.

Wie verwendet man das Maßband?

Schieben Sie den Stopp in die Position UNLOCK, ziehen Sie das Band auf die gewünschte Länge und arretieren Sie es in Position LOCK. Zum Aufrollen entriegeln und das Band langsam führen.

Wie richtet man den Laserstrahl horizontal aus?

Halten Sie das Gerät mit der schmalen Seite an die Wand, die Wasserwaagen nach vorne gerichtet. Schalten Sie den Laser ein und justieren Sie das Gerät, bis die Blase der horizontalen Wasserwaage zentriert ist.

Wie richtet man den Laserstrahl vertikal aus?

Halten Sie das Gerät mit der schmalen Seite an die Wand, schalten Sie den Laser ein und justieren Sie, bis die Blase der vertikalen Wasserwaage zentriert ist.

Was tun, wenn der Laser nicht leuchtet?

Überprüfen Sie, ob die Batterien richtig eingelegt und nicht leer sind. Ersetzen Sie sie bei Bedarf. Stellen Sie sicher, dass der Ein-/Ausschalter auf Position I steht.

Wie reinigt man das Gerät?

Verwenden Sie ein weiches, fusselfreies Tuch für die Außenflächen. Reinigen Sie die Laser-Austrittsöffnung mit einer weichen Bürste. Keine aggressiven Reinigungsmittel verwenden.

Welche Sicherheitsvorkehrungen sind beim Laser zu beachten?

Blicken Sie niemals direkt in den Laserstrahl und richten Sie ihn nicht auf Personen oder Tiere. Es handelt sich um einen Laser der Klasse 2.

Die Wasserwaage ist nicht genau, was tun?

Überprüfen Sie, ob das Gerät richtig positioniert ist und die Oberfläche eben ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie groß ist die Reichweite des Lasers?

Die effektive Reichweite hängt von den Lichtverhältnissen ab. Der Laser ist für den Innenbereich konzipiert. Die Genauigkeit beträgt 1 mm/m.

Wie entsorgt man das Gerät und die Batterien?

Entsorgen Sie das Gerät nicht im Hausmüll. Bringen Sie es zu einer Sammelstelle für Elektronikschrott. Die Batterien müssen an einer dafür vorgesehenen Sammelstelle abgegeben werden.

BEDIENUNGSANLEITUNG Z30859 POWERFIX

ID-Nr.: PLW 3 A1-11/10-V2

IAN:61102

PLW 3 A1

Informationen zu dieser Bedienungsanleitung 2

Urheberrecht 2

Bestimmungsgemäße Verwendung 2

Sicherheitshinweise 3

Gefahr von Personen- und Sachschäden 3

Gefahr durch Laserstrahlung 3

Umgang mit Batterien 4

Lieferumfang 4

Gerätebeschreibung 4

Inbetriebnahme 5

Batterien einlegen/ auswechseln 5

Maßband verwenden....5

Laser verwenden 6

Laserstrahl waagerecht ausrichten 6

Laserstrahl senkrecht ausrichten 6

Reinigung und Pfl ege 6

Entsorgung....7

Gerät entsorgen....7

Batterien entsorgen 7

Anhang 7

Technische Daten 7

Garantie 8

Service....8

Importeur....8

DE AT CH

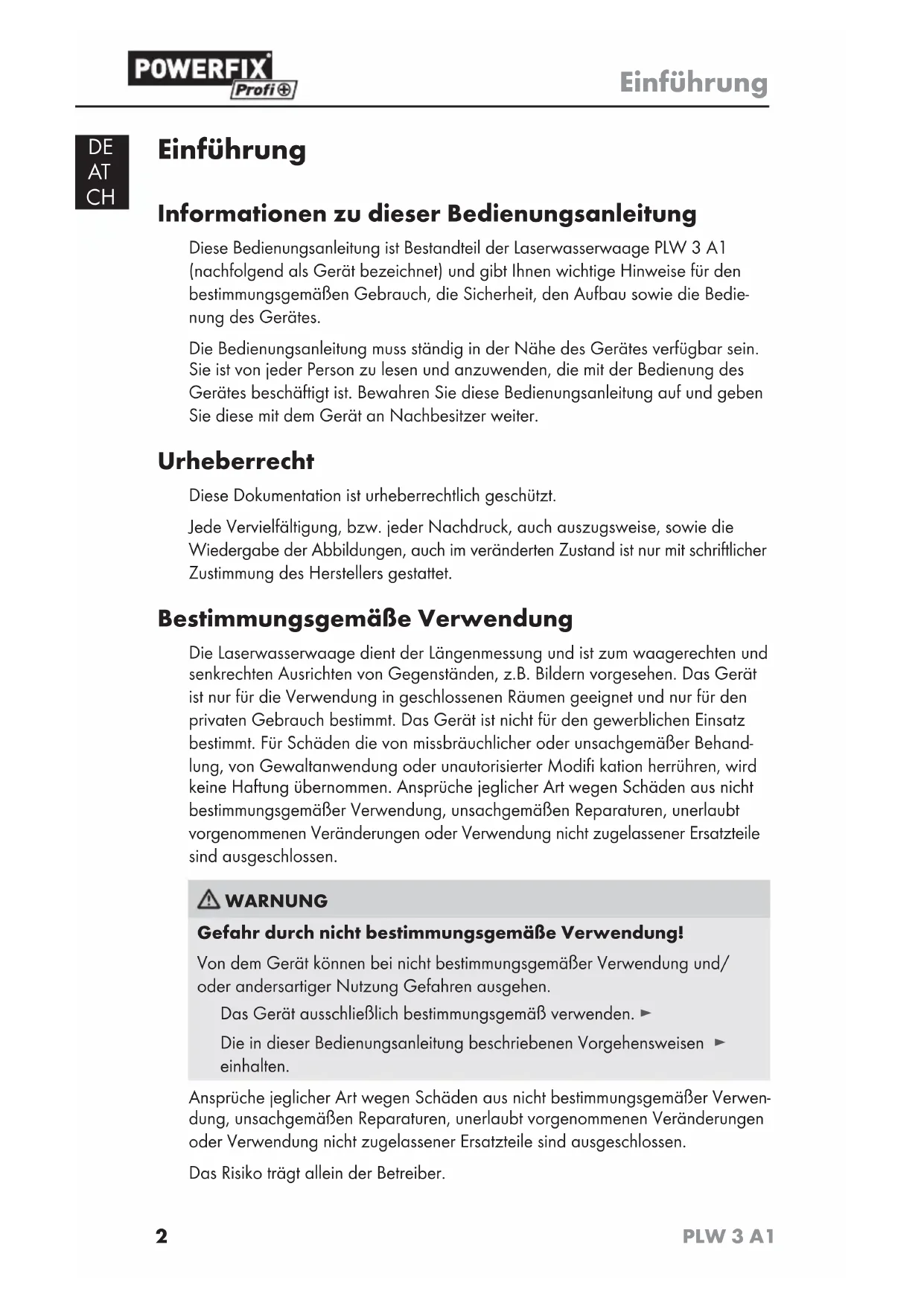

Einführung

Informationen zu dieser Bedienungsanleitung

Diese Bedienungsanleitung ist Bestandteil der Laserwasserwaage PLW 3 A1 (nachfolgend als Gerät bezeichnet) und gibt Ihnen wichtige Hinweise für den bestimmungsgemäßen Gebrauch, die Sicherheit, den Aufbau sowie die Bedienung des Gerätes.

Die Bedienungsanleitung muss ständig in der Nähe des Gerätes verfügbar sein. Sie ist von jeder Person zu lesen und anzuwenden, die mit der Bedienung des Gerätes beschäftigt ist. Bewahren Sie diese Bedienungsanleitung auf und geben Sie diese mit dem Gerät an Nachbesitzer weiter.

Urheberrecht

Diese Dokumentation ist urheberrechtlich geschützt.

Jede Vervielfältigung, bzw. jeder Nachdruck, auch auszugsweise, sowie die Wiedergabe der Abbildungen, auch im veränderten Zustand ist nur mit schriftlicher Zustimmung des Herstellers gestattet.

Bestimmungsgemäße Verwendung

Die Laserwasserwaage dient der Längenmessung und ist zum waagerechten und senkrechten Ausrichten von Gegenständen, z.B. Bildern vorgesehen. Das Gerät ist nur für die Verwendung in geschlossenen Räumen geeignet und nur für den privaten Gebrauch bestimmt. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Für Schäden die von missbräuchlicher oder unsachgemäßer Behandlung, von Gewaltanwendung oder unautorisierter Modifi kation herrühren, wird keine Haftung übernommen. Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung, unsachgemäßen Reparaturen, unerlaubt vorgenommenen Veränderungen oder Verwendung nicht zugelassener Ersatzteile sind ausgeschlossen.

WARNUNG

Gefahr durch nicht bestimmungsgemäße Verwendung!

Von dem Gerät können bei nicht bestimmungsgemäßer Verwendung und/oder andersartiger Nutzung Gefahren ausgehen.

Das Gerät ausschließlich bestimmungsgemäß verwenden.

Die in dieser Bedienungsanleitung beschriebenen Vorgehensweisen einhalten.

Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung, unsachgemäßen Reparaturen, unerlaubt vorgenommenen Veränderungen oder Verwendung nicht zugelassener Ersatzteile sind ausgeschlossen.

Das Risiko trägt allein der Betreiber.

Sicherheitshinweise

Gefahr von Personen- und Sachschäden

DE AT CH

Kontrollieren Sie das Gerät vor der Verwendung auf äußere sichtbare Schäden.

Nehmen Sie ein beschädigtes oder heruntergefallenes Gerät nicht in Betrieb.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Setzen Sie das Gerät keinen extremen Temperaturen, starken Vibrationen, starken mechanischen Beanspruchungen, direkter Sonneneinstrahlung oder Feuchtigkeit aus. Anderenfalls droht eine Beschädigung des Gerätes.

Öff nen Sie niemals das Gehäuse des Gerätes. Verletzungen und Beschädigungen am Gerät können die Folge sein.

Lassen Sie Reparaturen am Gerät nur von autorisierten Fachbetrieben oder dem Kundenservice durchführen.

Lassen Sie das Maßband nicht unkontrolliert zurückschnellen.

Gefahr durch Laserstrahlung

WARNUNG

Verletzungsgefahr durch Laserstrahlen! Der Laserstrahl kann Augenschäden hervorrufen.

Das Gerät enthält einen Klasse 2 Laser.

Schauen Sie nie direkt in den Laserstrahl.

Richten Sie den Laserstrahl nie direkt auf Personen oder Tiere.

Richten Sie den Laserstrahl nie auf Gegenstände die Licht refl ek tieren können.

Vorsicht: Wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungseinwirkung führen.

Schalten Sie den Laserstrahl immer aus, wenn Sie das Gerät nicht verwenden.

DE AT CH

Umgang mit Batterien

△WARNUNG

Gefahr durch nicht ordnungsgemäße Verwendung!

Für den sicheren Umgang mit Batterien beachten Sie folgende Sicherheitshinweise:

Werfen Sie Batterien nicht ins Feuer.

Schließen Sie Batterien nicht kurz.

Versuchen Sie nicht Batterien wieder aufzuladen.

Überprüfen Sie regelmäßig die Batterien. Ausgetretene Batteriesäure kann dauerhafte Schäden am Gerät verursachen. Im Umgang mit beschädigten oder ausgelaufen Batterien besondere Vorsicht walten lassen. Verätzungsgefahr! Schutzhandschuhe tragen.

Batterien für Kinder unzugänglich aufbewahren. Bei Verschlucken umgehend einen Arzt aufsuchen.

Verwenden Sie keine gebrauchten und neuen Batterien miteinander.

Entnehmen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht benutzen.

Lieferumfang

Laserwasserwaage

2 x 1,5 V Batterien Typ AAA/Micro

Diese Bedienungsanleitung ●

HINWEIS

Prüfen Sie den Lieferumfang auf Vollständigkeit und auf sichtbare Schäden.

Bei einer unvollständigen Lieferung oder Schäden infolge mangelhafter Verpackung oder durch Transport wenden Sie sich an die Service-Hotline.

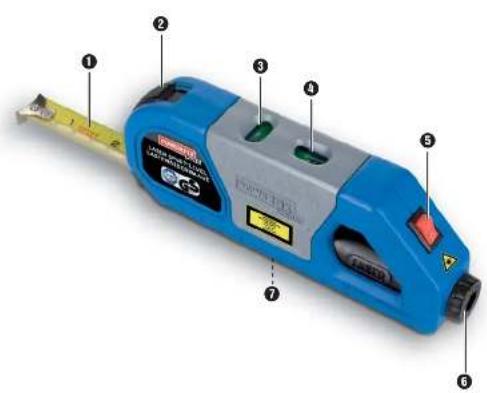

Gerätebeschreibung

1 Maßband
2 Feststeller
3 Libelle (senkrechte Ausrichtung)
4 Libelle (waagerechte Ausrichtung)
5 Ein-/Ausschalter
6 Laseraustrittsöffnung
7 Batteriefach

Inbetriebnahme

Batterien einlegen/auswechseln

Lösen Sie die Schraube des Batteriefachdeckels mit einem Kreuzschlitz- schraubendreher bis sich der Batteriefachdeckel abnehmen lässt.

Setzen Sie die 2 Batterien des Typs AAA/Micro ein bzw. ersetzen Sie verbrauchte Batterien gegen neue.

Achten Sie dabei auf die korrekte Polarität gemäß der Kennzeichnung im Batteriefach 7.

Setzen Sie den Batteriefachdeckel wieder ein und schrauben Sie die Schraube wieder fest.

Maßband verwenden

WARNING

Das Maßband rollt sich automatisch auf.

Lassen Sie das Maßband ① nicht unkontrolliert zurückschnellen, sondern führen Sie es zusätzlich mit der Hand zurück. Es besteht Verletzungsgefahr!

HINWEIS

Auf dem Maßband können Sie die Länge im metrischen System oder angloamerikanischen System ablesen. Die obere Skala zeigt die Länge in Inches und Feet, die untere Skala in Zentimeter und Meter.

Schieben Sie den Feststeller 2 in die Position UNLOCK.

Ziehen Sie das Maßband ◆ auf die gewünschte Länge heraus.

Sichern Sie das Maßband ⚙, indem Sie den Feststeller 2 in die Position LOCK schieben.

Wenn Sie das Maßband wieder einrollen oder eine neue Länge einstellen möchten, halten Sie das Ende fest und schieben Sie den Feststeller 2 in die Position UNLOCK.

Lassen Sie das Maßband ♦ nun langsam einrollen, ohne es loszulassen.

DE AT CH

Laser verwenden

Laserstrahl waagerecht ausrichten

Halten Sie das Gerät mit der schmalen Seite an die Wand, so dass die ◆ Libellen 3 und 4 nach vorne gerichtet sind.

Stellen Sie den Ein-/Ausschalter 5 in die Position I, um den Laser einzuschalten. Es erscheint ein Kreuzlaserstrahl.

Richten Sie die Laserwasserwaage so aus, dass die Luftblase der Libelle 4 mittig zwischen den Markierungen liegt.

Stellen Sie den Ein-/Ausschalter 5 in die Position 0, um den Laser auszuschalten.

Laserstrahl senkrecht ausrichten

Halten Sie das Gerät mit der schmalen Seite an die Wand, so dass die ◆ Libellen 3 und 4 nach vorne gerichtet sind.

Stellen Sie den Ein-/Ausschalter 5 in die Position I, um den Laser einzuschalten. Es erscheint ein Kreuzlaserstrahl.

Richten Sie die Laserwasserwaage so aus, dass die Luftblase der Libelle 3 mittig zwischen den Markierungen liegt.

Stellen Sie den Ein-/Ausschalter 5 in die Position O, um den Laser auszuschalten.

Reinigung und Pfl ege

Das Gerät ist bis auf den Batteriewechsel wartungsfrei.

ACHTUNG

Stellen Sie sicher, dass bei der Reinigung keine Feuchtigkeit in das Gerät eindringt, um Beschädigungen zu vermeiden.

Verwenden Sie keine aggressiven Reinigungs- oder Scheuermittel. Diese können die Geräteoberfl äche angreifen.

Reinigen Sie Außenfl ächen mit einem weichen und fusselfreien Tuch.

Reinigen Sie die Laseraustrittsöff nung 6 mit einem weichen Pinsel.

Lagern Sie die Laserwasserwaage in einer trockenen und möglichst staubfreien Umgebung.

Entsorgung

Gerät entsorgen

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC-WEEE (Waste Electrical and Electronic Equipment).

Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.

Batterien entsorgen

Batterien dürfen nicht im Hausmüll entsorgt werden. Jeder Verbraucher ist gesetzlich verpfl ichtet, Batterien bei einer Sammelstelle seiner Gemeinde/seines Stadtteils oder im Handel abzugeben. Diese Verpfl ichtung dient dazu, dass Batterien einer umweltschonenden Entsorgung zugeführt werden können. Geben Sie Batterien nur im entladenen Zustand zurück.

Führen Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

Anhang

Technische Daten

Betriebsspannung	3 V DC(2 x 1,5 V Batterien Typ AAA/Micro)
Laserklasse 2
Genauigkeit 1 mm/m
P max < 1 mW
Wellenlänge λ 650 nm
Länge Maßband 3 m
Maße 15,7 x 2,8 x 5,7 cm
Gewicht	ca. 170(mit Batterien)	g

DE AT CH

Garantie

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden.

HINWEIS

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile.

Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum.

Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpfl ichtig.

Service

DE Schraven Service- und Dienstleistungs GmbH

Tel.: [phone]

(0,14 EUR/Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 EUR/Min.)

Fax: [phone]

E-Mail: [e-mail]

AT Kompernaß Service Österreich

Tel.: [phone] (0,20 EUR/Min.)

E-Mail: [e-mail]

CH Kompernaß Service Switzerland

Tel.: [phone] (max. 0,0807 CHF/Min.)

E-Mail: [e-mail]

Importeur

KOMPERNASS GMBH

BURGSTRASSE 21

44867 BOCHUM, GERMANY

www.kompernass.com
