GEBRUIKSAANWIJZING secuENTRY 5701 PINCODE Burg Wächter

1) Toegang tot het menu-niveau voor programmering

Met de functie toets kunnen verschillende functies worden gebruikt, afhankelijk van de actuele toestand van het toetsenbord. Het display laat zien, welke functie op dat moment actief is.

2) Wissen van een bepaalde stap

Als op het display het symbool „Func: C“ verschijnt, kunt u door op de toets „FUNC“ te drukken de laatste invoer wissen.

3) Toegang tot het vorige programmeringsniveau / stap terug

Als u in het menu bent, verschijnt het symbool „Func:<“ op het display. Door drukken op de toets „FUNC“ bereikt u in de menustructuur het volgende hogere niveau. Indicatie batterijtoestand Batterij vol Batterij leeg Het display geeft de toestand van de batterij van het cilinderslot en het toetsenbord weer. De indicatie op het display heeft betrekking op een batterij in slechtere conditie. Op het display wordt dan bij een lege batterij de volgende indicatie gegeven: Vervang de bat. van het toetsenbord, resp. Vervang de bat. van de knop. Na succesvolle vervanging en daaropvolgend invoeren van de code voor openen, verschijnt de actuele laagste batterij-indicatie. Omdat slechts één set batterijen is vervangen, kan het display de indicatie „niet geheel vol“ tonen. Als u ondanks de attendering op vervanging van de batterij geen nieuwe plaatst, moet u na openen van de deur opnieuw de geldige invoercode invoeren. Tegelijkertijd licht de LED op de knop 5 x 5 keer op. Op deze manier kunt u de deur nog ongeveer 50-maal openen. Dan kunt u alleen maar nog de deur met een beheerdercode openen. De batterijen moeten nu worden vervangen, want anders kan de deur niet meer geopend worden. Vingerafdrukscanner Voor openen, resp. opslag van de bevoegde vinger.secuENTRY Nederlands | 81 Geachte klant, Bedankt voor uw keuze van het elektrisch sluitsysteem secuENTRY van het merk BURG-WÄCHTER. Dit systeem is ontwikkeld en geproduceerd in overeenstemming met de nieuwste technische mogelijkheden en voldoet aan strenge veiligheidseisen. Het elektronische cilinderslot kan probleemloos en zonder boren in elke deur met een opening voor een proelcilinderslot tot een deurdikte van 130 mm (67,5 / 62,5) worden geïnstalleerd, gemeten vanaf het midden van de opening voor de bevestigingsschroef, en is uitstekend geschikt voor nieuwe installaties en als aanvullende voorziening. Op grond van het gegeven systeemtype hebt u de beschikking over allerlei media voor openen. Systemen met toetsenbord zijn bovendien geïntegreerd met het gebruikersbeheer. Lees de volgende pagina‘s voor nadere informatie. Attentie! Een geringe vingerdruk is genoeg om het toetsenbord te bedienen, zoals bij moderne mobiele telefoons van goede kwaliteit! Belangrijk: Lees vóór het programmeren, de gehele handleiding voor de bediening goed door. Wij hopen dat u tevreden bent met uw nieuwe sluitsysteem. SecuEntry in het algemeen Het systeem secuENTRY biedt drie versies:

• ENTRY FINGERPRINT In de uitvoeringen ENTRY PINCODE en ENTRY FINGERPRINT vormt het toetsenbord al een combinatie met het cilinderslot. Ook zijn de bijgevoegde transponders al gekoppeld met het cilinderslot, zodat ze onmiddellijk kunnen worden gebruikt. Beheerdercode / QR-code De QR-code wordt zowel gebruikt voor installatie van de mogelijkheid tot openen via de applicatie BURG-WÄCHTER KeyApp, evenals voor de daaropvolgende aanmelding en koppeling van het toetsenbord of het cilinderslot. In de set ENTRY Pincode en ENTRY Fingerprint is de beheerdercode fabrieksmatig ingesteld op 1-2-3-4-5-6 (altijd wijzigen, a. u. b.). Attentie! Als u de beheerdercode of de QR-code verliest, kan het slot niet meer hergeprogrammeerd worden, en er kunnen niet meer alle beheerderfuncties worden gebruikt. Bewaar deze handleiding zorgvuldig! Onze tip: De QR-code kan worden gescand als een bestand in elektronische vorm of opgeslagen worden als een foto op een beschermde gegevensdrager. Extra functies via optionele secuENTRY 5750 Software Light, bijvoorbeeld:

• Toewijzing van rechten

• Geschiedenis functie82 | Nederlands secuENTRY Voeding

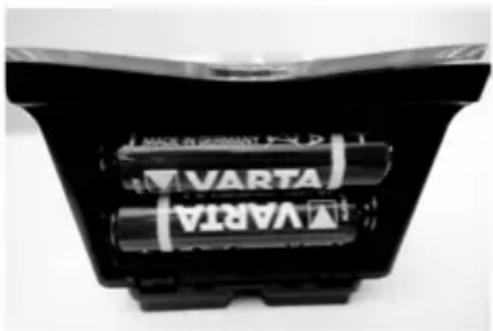

• 2 x LR6 AA voor het toetsenbord

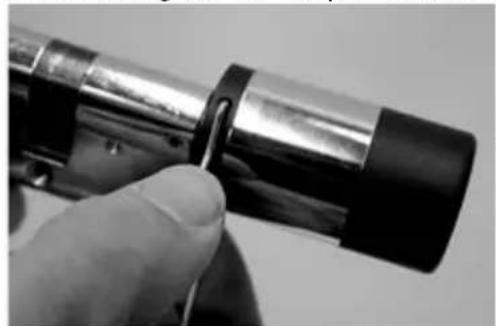

• 1 x Lithiumbatterij (CR123A) voor het cilinderslot Optische signalering In de knop aan de buitenzijde van de deur bevindt zich een optische signalering in de vorm van een LED-diode. Via deze LED krijgt u de volgende aanwijzingen:

• 1 x kort: Het cilinderslot wordt ingeschakeld

• 2 x kort: Het cilinderslot wordt uitgeschakeld

• 1 x kort, 1 x lang, 2 seconden pauze, herhaling: Slot in de programmeerstand

• 5 × kort, 2 seconden pauze, herhaling gedurende 20 seconden: Lege batterij in het cilinderslot Technische gegevens Blokkeertijden Na 3-maal foutieve invoer van de code 1 minuut, na elke volgende 3 minuten Display Kan in 12 talen ingesteld worden Toegestane omgevingscondities* –15 °C / + 50 °C / tot 95% rel. luchtvochtigheid (niet condenserend). Het display kan bij extreme temperatuurwisseling reageren met een vertraging, resp. verduisteren. Beschermingsklasse Beschermingsklasse toetsenbord PINCODE IP65 Beschermingsklasse toetsenbord Fingerprint IP55 Beschermingsklasse cylinder IP65

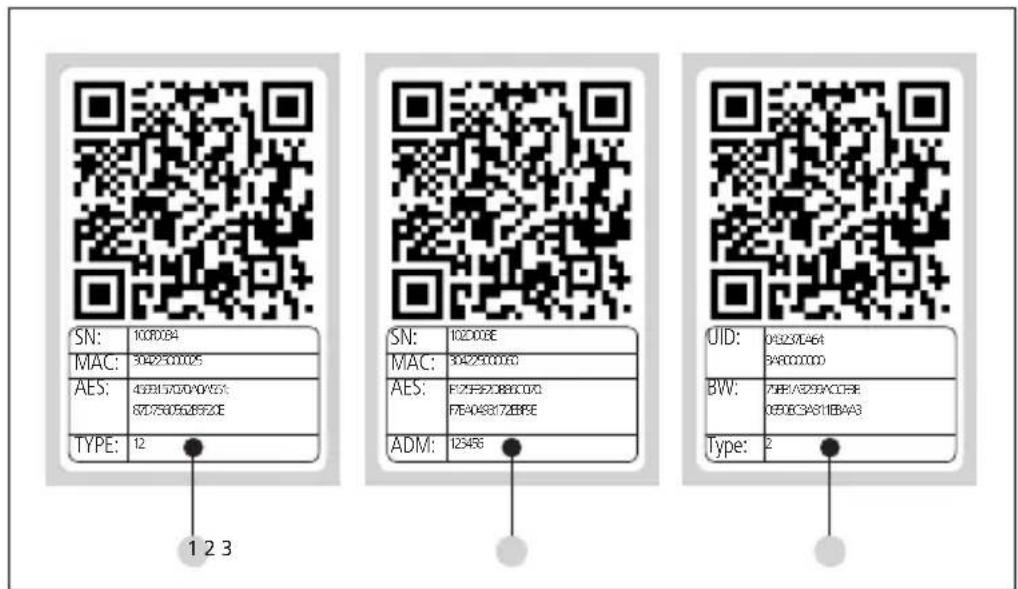

04 : 32 : 37 : EA : 64 :3A : 80 : 00 : 00 : 00 1 Toetsenbord (SN; MAC; AES; Type) 2 Cilinder (SN; MAC; AES; ADM) 3 Transponder (UID; BW; Type) Attentie! Als u de set ENTRY Basic hebt gekocht, bevat het veld „Type“ het nummer van de transponder.secuENTRY Nederlands | 83 Openen Het secuENTRY-sluitsysteem kan al naar gelang de uitvoeringsvariant met een 6-cferige code, de BURG-WÄCHTER KeyApp, via Fingerprint , de sE Key, of met een transponder worden bediend. Opening met een PIN-code

• Voer de 6-cijferige pincode (fabrieksinstelling 1-2-3-4-5-6) in. Het display toont „Activeer, a. u. b. de knop“ en de LED-diode, die geïntegreerd is in het cilinderslot, licht eenmaal op bij succesvol openen.

• Draai de knop Openen via de transponder

• Houd de transponder op maximaal 1 cm van de voorkant van de knop. De LED-diode, die geïntegreerd is in het cilinderslot, licht eenmaal op bij succesvol openen.

• Draai de knop Wees voorzichtig bij het openen: het toetsenbord mag bij het openen via de transponder niet van tevoren met de toets Opening met Fingerprint

• Strijd de opgeslagen vinger van boven naar beneden over het midden van de sensor. Het display toont „Activeer a. u. b. de knop“ en de LED-diode, geïntegreerd in het cilinderslot, licht eenmaal op bij succesvol openen.

• Draai de knop Openen met de sE Key

• Houd uw sE key vóór de cilinrknop en bediend de toets. De in de cilinder geïntegreerde LED knippert één keer b succesvol openen.

• Draai de cilinderknop Openen via de BURG-WÄCHTER KeyApp

• Houd uw apparaat (smart device) voor de knop en druk op de knop voor openen van de KeyApp.

• De LED-diode, geïntegreerd in het cilinderslot, licht eenmaal op bij succesvol openen.

Controleer a. u. b. via.: www.burg.biz/secuentry/description of de applicaties compatibel zijn met andere smartphones.84 | Nederlands secuENTRY ENTRY Pincode Algemeen De bediening van de elektronische cilinders geschiedt met door het invoeren van een PINCODE. Verder kan het slot worden bediend via de BURG- WÄCHTER KeyApp of de transponder. Inhoud van de verpakking

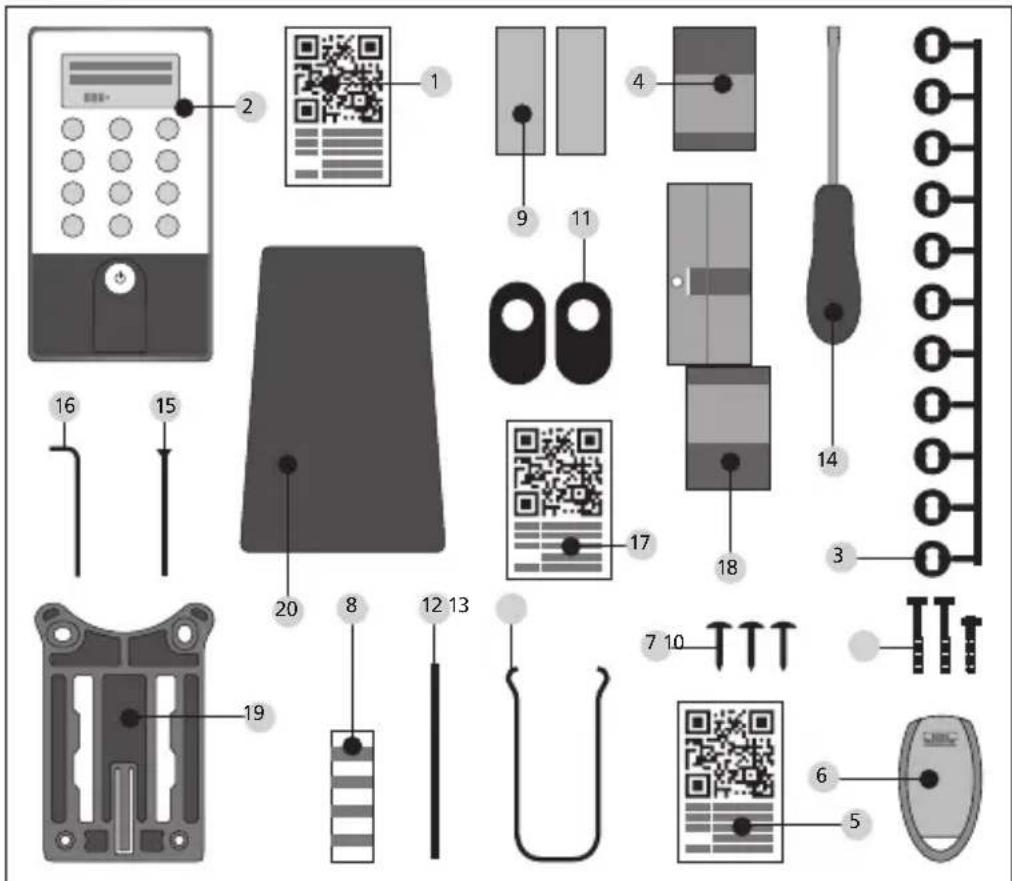

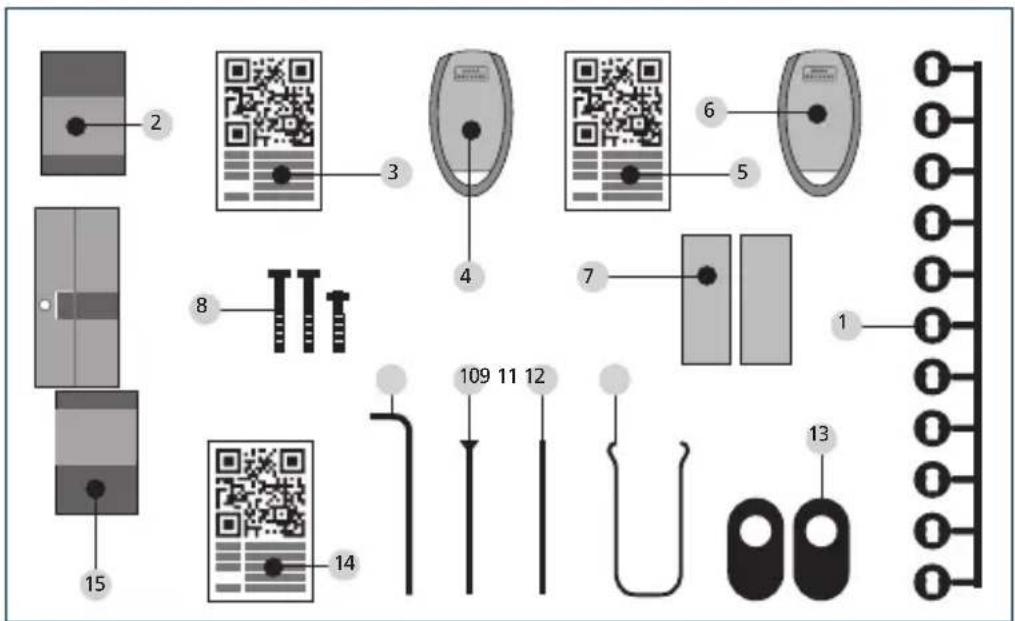

QR-code van de transponder

Bevestigingsmateriaal 1 voor het toetsenbord

QR-code van de cilinder

Bevestigingsmateriaal 2 voor het toetsenbord (zelfklevende pads)

Plaat voor muurbevestiging

Verlenging van het cilinderslot

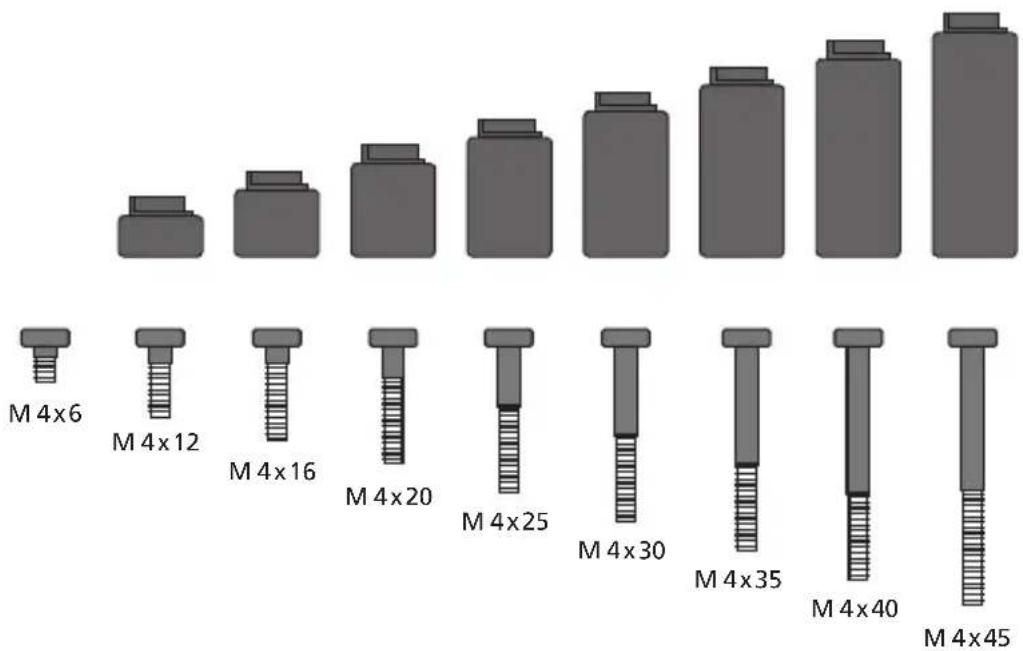

Adapterschroeven Functies

• Totaal aantal gebruikers: tot 50

• Aan elke gebruiker van een PINCODE (behalve de beheerder) kan ook een transponder worden toegewezen.

14secuENTRY Nederlands | 85 ENTRY Fingerprint Algemeen De bediening van de elektronische cilinder vindt plaats door scannen van uw vinger. Er kunnen tot 24 vingers via het toetsenbord worden geprogrammeerd. De gebruikers worden elk afzonderlijk gedenieerd (USER XXX_FP). Als een gebruiker bovendien een code of transponder toegewezen moet krijgen, dient hij afzonderlijk aangemaakt te worden. Verder kan het slot worden bediend via een PINCODE, de BURG-WÄCHTER KeyApp of de transponder. Inhoud van de verpakking

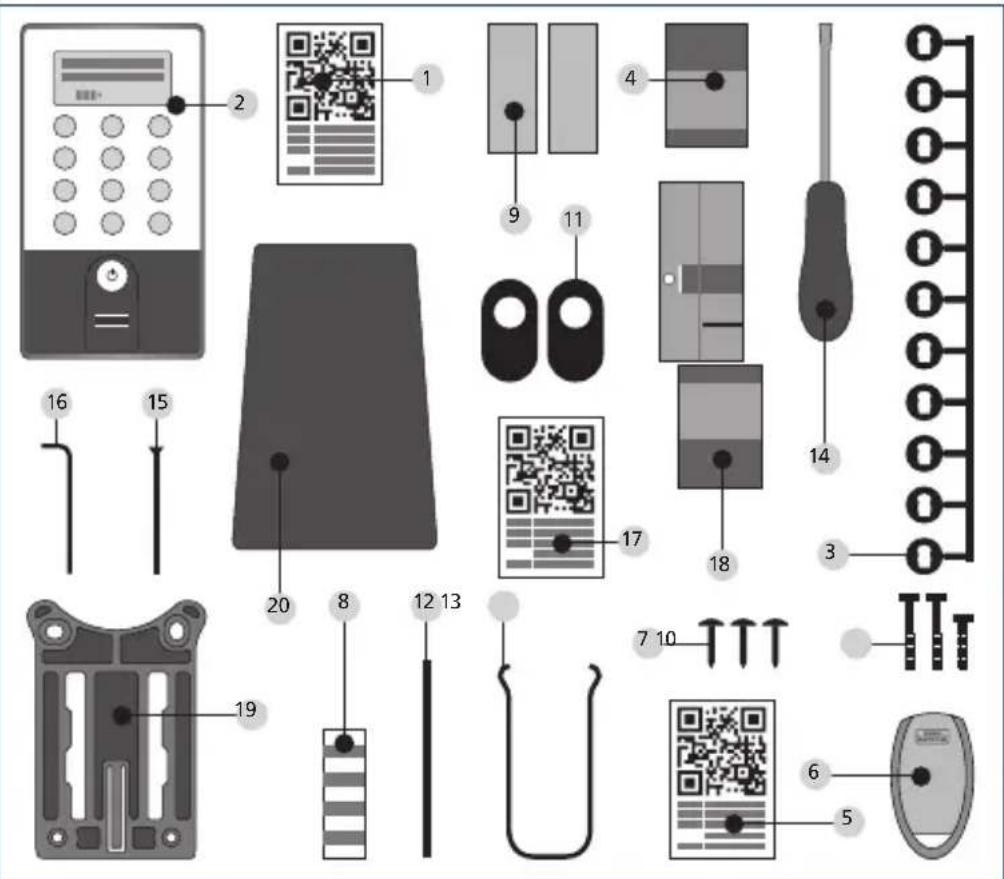

QR-code van de transponder

Bevestigingsmateriaal 1 voor het toetsenbord

QR-code van de cilinder

Bevestigingsmateriaal 2 voor het toetsenbord (zelfklevende pads)

Plaat voor muurbevestiging

Verlenging van het cilinderslot

Adapterschroeven Attentie! De vingerscansensor mag niet worden gereinigd met reinigingsmiddelen. Gebruik s. v. p. een vochtige doek. Functies

• Totaal aantal gebruikers: tot 50, daarvan het aantal ngerprints: tot 24

• Aan elke gebruiker van een PINCODE (behalve de beheerder) kan ook een transponder worden toegewezen

486 | Nederlands secuENTRY ENTRY Basic Algemeen De bediening van het elektronische cilinderslot geschiedt via de transponder. Houd de transponder bij de voorkant van de knop. Aanvullende programmering van volgende transponders kan worden gerealiseerd via het toetsenbord secuENTRY of de software ENTRY. Het bereik van een transponder is max. 1 cm. Inhoud van de verpakking

QR-code van de cilinder

Verlenging van het cilinderslot

Bevestigingsschroef Functies

• Totaal aantal gebruikers: tot 50 Optionele sluitingsmedia

74secuENTRY Nederlands | 87 Schematische weergave van de menufuncties Als op het display het symbool „Func: M“ verschijnt, komt u door drukken op de knop „FUNC“ in het menu. In het menu hebt u via de knoppen „1“ en „2“ de scrollfunctie, waarmee u door de structuur kunt navigeren. Druk op (Enter) om naar het volgende menu-niveau te gaan. Opbouw menustrutuur Menu Codewziging Menu Taal / Language Menu Administrator Menu Gebruiker aanmaken Aanmaken: Code Aanmaken: sE Key Aanmaken: Transponder 1,2 Aanmaken: Vingerprint Menu Gebruiker toewzen Aanmaken: Code Aanmaken: sE Key Aanmaken: Transponder 1,2 Aanmaken: Vingerprint Menu Verwderen Menu Tdfuncties Instellen kloktd 2,3 Instellen van de datum 2,3 Menu Setup Aanmelden Reorganiseren Zendvermogen Firmware update Display-contrast Programmering Menu FP reset 1,2 Menu Info Info EE versie en serienummer Info AE versie en serienummer Info looptd Info openingsteller Info inbedrfstellingsdatum Onderstaand worden de functies voor de producten ENTRY Pincode en ENTRY Fingerprint beschreven. Menu code wijzigen Wijziging beheerdercode en gebruikerscode

• Schakel met het toetsenbord in

• Druk vervolgens op FUNC en ‚Menu / Codewijziging‘ verschijnt.

• Bevestig de selectie met

• Druk op 1 resp. 2 en scrol zolang, totdat de beheerder / gebruiker weergegeven wordt, wiens code u wilt wijzigen. Aanwzing: B de eerste inbedrfstelling van een cilinder worden tevens gegevens over de actuele datum en de kloktd opgevraagd:88 | Nederlands secuENTRY

• Invoer van de dag (2-cferig), bevestig de selectie met

• Invoer van de maand (2-cferig), bevestig de selectie met

• Invoer van het jaar (2-cferig), bevestig de selectie met

• Invoer van het uur (2-cferig), bevestig de selectie met

• Invoer van de minuten (2-cferig), bevestig de selectie met Bij een succesvolle invoer verschijnt „Codewijziging uitgevoerd“. Menu Sprache / Language Instelling van de taal

• Schakel met het toetsenbord in

• Druk vervolgens op FUNC en ‚Menu / Codewijziging‘ verschijnt.

• Scrol met toets 2 tot het bovenstaande menu-item verschijnt.

• Bevestig de selectie met

• Scrol met toets 1, resp. 2 totdat de gewenste taal verschijnt

• Met bevestigen Menu Beheerder Het menu Beheerder bevat verschillende submenus. Submenu Gebruiker met code aanmaken

• Schakel met toets het toetsenbord in

• Druk vervolgens op FUNC en ‚Menu / Codewijziging‘ verschijnt.

• Scrol met toets 2, totdat ‚Menu Beheerder‘ verschijnt

• Bevestig met . Het menu-item „Gebruiker aanmaken“ verschijnt.

• Scrol met behulp van toets 2, totdat „Nieuwe gebruiker aanmaken: Code“ verschijnt.

• Voer de beheerderscode in. U verkrijgt dan de bevoegdheid om te programmeren.

• De volgende vre geheugenplaats wordt getoond (bvoorbeeld USER.0003 CD)

• Voer de 6-cijferige code in en bevestig 2x met

• Het scherm toont „Gegevens zijn opgeslagen“ Submenu nieuwe gebruiker met transponder aanmaken

• Schakel met toets het toetsenbord in

• Druk vervolgens op FUNC en ‚Menu / Codewijziging‘ verschijnt.

• Scrol met toets 2, totdat ‚Menu Beheerder‘ verschijnt

• Bevestig met . Het menu-item „Gebruiker aanmaken“ verschijnt.

• Scrol met behulp van toets 2, totdat „Nieuwe gebruiker aanmaken: Code“ verschijnt.

• Voer de beheerderscode in. U verkrijgt dan de bevoegdheid om te programmeren.

• Plaats de ingelogde transponder frontaal voor de knop

• Op het display verschnt „User.xxxx TR“ met succes ingeteacht Submenu nieuwe gebruiker met ngerprint aanmaken (deze functie is alleen beschikbaar voor de versie ENTRY Fingerprint Keyboard ENTRY KP FP)

• Schakel met toets het toetsenbord in

• Druk vervolgens op FUNC en ‚Menu / Codewijziging‘ verschijnt.secuENTRY Nederlands | 89

• Druk vervolgens op FUNC en ‚Menu / Codewijziging‘ verschijnt.

• Bevestig met . Het menu-item „Gebruiker aanmaken“ verschijnt

• Scrol met toets 2, totdat het menu-item „Aanmaken: Fingerprint“ verschijnt

• Voer de beheerderscode in. U verkrijgt dan de bevoegdheid om te programmeren

• Het display toont „Vinger aanleren“

• Haal uw vinger enkele malen van boven naar beneden over het midden van de sensor (op de display wordt het aantal pogingen getoond).

• Op het display verschnt „User.xxxx TR“ met succes ingeteacht Submenu Gebruiker met sE Key aanmaken:

• Schakel het toetsenblok met de toets in

• Druk vervolgens op FUNC, er verschnt ”Menu/Codewziging”

• Scrol met toets 2, tot „Menu Administrator“ verschnt

• Bevestig de selectie met

• Het menupunt „Gebruiker aanmaken“ verschnt

• Bevestig de selectie met

• Scrol met toets 2, tot „Aanmaken: SE Key“ verschnt

• Bevestig de selectie met

• Voer de administratorcode in, om bevoegdheid tot programmeren te verkrgen

• Bedien de sE Key in de nabheid van de cilinder

• Op het display verschnt „USER.xxxx KY aangemaakt“ Submenu Toewzen van een code Via deze functie heeft u de mogelkheid om aan een reeds bestaande gebruiker achteraf een code toe te wzen. Ga hiervoor als volgt te werk:

• Schakel het toetsenblok met de toets in

• Bevestig de selectie met

• Scrol met toets 2, totdat „Toewzen“ verschnt

• Bevestig de selectie met

• Scrol met toets 2 tot „Gebruiker aanmaken: code“ verschnt

• Bevestig de selectie met

• Voer de administratorcode in, om bevoegdheid tot programmeren te verkrgen

• Scrol naar de gebruiker, aan wie u een code wilt toewzen en bevestig met

• Voer een 6-cferige code in en bevestig 2 x met

• Op het display verschnt „Gegevens werden opgeslagen“ Submenu Toewzen van een sE Key Via deze functie heeft u de mogelkheid om aan een reeds bestaande gebruiker achteraf een sE Key toe te wzen. Ga daartoe als volgt te werk:

• Schakel het toetsenblok met de toets in

• Bevestig de selectie met

• Scrol met toets 2, totdat „Toewzen“ verschnt

• Bevestig de selectie met

• Scrol met toets 2, tot „Gebruiker aanmaken: sE Key“ verschnt90 | Nederlands secuENTRY

• Bevestig de selectie met

• Voer de administratorcode in, om bevoegdheid tot programmeren te verkrgen

• Scrol naar de gebruiker, aan wie u een sE Key wilt toewzen en bevestig 2x met

• Bedien de sE Key in de nabheid van de cilinder

• Op het display verschnt „USER.xxxx KY met succes aangemaakt“ Submenu Toewzen van een transponder Via deze functie heeft u de mogelkheid om aan een reeds bestaande gebruiker achteraf een transponder toe te wzen. Ga daartoe als volgt te werk:

• Schakel het toetsenblok met de toets in

• Bevestig de selectie met

• Scrol met toets 2, totdat „Toewzen“ verschnt

• Bevestig de selectie met

• Scrol met toets 2 tot „Gebruiker aanmaken: transponder“ verschnt

• Bevestig de selectie met

• Voer de administratorcode in, om bevoegdheid tot programmeren te verkrgen

• Scrol naar de gebruiker, aan wie u een transponder wilt toewzen en bevestig met

• Houd de transponder direct met de kopse kant vóór de knop en bevestig op het toetsenblok met

• Op het display verschnt „USER.xxxx TR met succes aangemaakt“. Submenu Toewzen van een vinger Via deze functie heeft u de mogelkheid om aan een reeds bestaande gebruiker achteraf een vinger toe te wzen. Ga hiervoor als volgt te werk:

• Schakel het toetsenblok met de toets in

• Bevestig de selectie met

• Scrol met toets 2, totdat „Toewzen“ verschnt

• Bevestig de selectie met

• Scrol met toets 2 tot „Gebruiker aanmaken: ngerprint“ verschnt

• Bevestig de selectie met

• Voer de administratorcode in, om bevoegdheid tot programmeren te verkrgen

Scrol naar de gebruiker, aan wie u een vinger wilt toewzen en bevestig met

• Haal de in te teachen vinger meerdere keren over het midden van de sensor (op het display wordt het aantal bewegingen meegeteld).

• Op het display verschnt „USER.xxxx FP met succes aangemaakt“ Submenu Verwderen

• Schakel het toetsenblok met de toets in

• Bevestig de selectie met

• Scrol met toets 2, tot „Admin. instell. verwderen“ verschnt

• Bevestig de selectie metsecuENTRY Nederlands | 91

• Voer de administratorcode in, om bevoegdheid tot programmeren te verkrgen

• Scrol naar het identmedium dat u wilt verwderen en bevestig 2x met

• Op het display verschnt „Gegevensrecord verwderd“ Submenu Tijdfunctie (alleen in de Premium-versie) Hier stelt u tijd en datum in Tijd instellen: Niet beschikbaar in de standaardfunctie. Instellen van de datum: Niet beschikbaar in de standaardfunctie. Submenu Setup Algemene systeeminstellingen Inloggen Bij vervanging van het cilinderslot of het toetsenbord moeten beide eenheden opnieuw worden gekoppeld, zodat ze met elkaar kunnen communiceren. Aandacht! Voor het koppelen van een toetsenbord moet de ENTRY cilinder worden gewekt. Dit wordt gedaan door het opnieuw openen van het slot met een transponder. Dan heb je 1 minuut tijd voor het inloggen. Toetsenbord aanmelden

• Schakel met toets het toetsenbord in

• Druk vervolgens op FUNC en ‚Menu / Codewijziging‘ verschijnt.

• Met toets 1, resp. 2 kunt nu scrollen, totdat u in het ‚Menu Beheerder‘ komt

• Met toets 1, resp. 2 scrolt u zolang, totdat u in het menu Adm. instellen ‚Setup‘ komt

• Voer de beheerdercode in van de eenheid die u wilt opslaan

• Na een succesvolle login verschijnt de melding „Data opgeslagen“ Attentie! Zorg ervoor, dat er tijdens de aanmelding van een nieuw toetsenbord, resp. nieuw cilinderslot in de onmiddellijke nabijheid geen andere eenheid secuENTRY onder stroom staat, omdat dit kan leiden tot een foutieve reactie. In geval van twijfel moeten deze eenheden worden losgekoppeld van de voeding (verwijder de batterijen). Reorganiseren We bevelen aan deze functie te gebruiken indien meerdere gebruikers gewist moesten worden.

• Schakel met toets het toetsenbord in

• Druk vervolgens op FUNC en ‚Menu / Codewijziging‘ verschijnt.

• Scrol met toets 2, totdat het menu „Beheerder“ verschijnt

• Scrol met toets 2, totdat het menu-item „Setup“ verschijnt

• Het menu-item „Reorganisatie“ verschijnt

• Bevestig met92 | Nederlands secuENTRY

• Voer de beheerdercode in, zodat u toestemming om te programmeren verkrijgt

• De melding“Reorganisatie loopt“ verschijnt Zendvermogen Via het zendvermogen wordt het systeem qua stroomverbruik geoptimaliseerd, het zendbereik van de cilinder het toetsenblok vergroot of verkleind. B levering is een gering zendvermogen ingesteld om een zo lang mogelke batterlevensduur te verkrgen. Het zendvermogen dient alleen te worden verhoogd, als er veelvuldig transmissieproblemen optreden. Doorgaans hoeft de instelling niet te worden aangepast. Firmware update Het secuENTRY toetsenblok kan sequentieel via de Burg-Wächter CongApp worden geactualiseerd. De precieze procedure staat beschreven in de hamdleiding van de CongApp. Display-contrast

• Schakel het toetsenblok met de toets

• Bevestig de selectie met

• Scrol met toets 2, totdat „Setup“ verschnt

• Bevestig de selectie met

• Scrol met toets 2, totdat „Display Contrast“ verschnt

• Bevestig de selectie met

• Kies met toets 1 (zwakker) of toets 2 (sterker) het gewenste contrastniveau. Programmeren Via Programmeren kunt u een met de PC-software aangemaakte gegevensrecord in het toetsenblok te laden. De gegevensrecord kan zowel met de PC-software als met de secuENTRY CongApp worden gerogrammeerd.

• Schakel het toetsenblok met de toets in

• Bevestig de selectie met

• Scrol met toets 2, totdat „Setup“ verschnt

• Bevestig de selectie met

• Scrol met toets 2, totdat „Programmeren“ verschnt

• Bevestig de selectie met

• Voer de administratorcode in, om bevoegdheid tot programmeren te verkrgen

• Op het display verschnt de melding „Start the Filetransmission“. Het toetsenblok bevindt zich nu in de programmeermodus en kan met de PC-software of de CongApp worden geprogrammeerd Submenu FP-Reset (Deze functie is alleen actief in de versie ENTRY Fingerprint en met het toetsenbord ENTRY KP FP) Alle opgeslagen ngerprints worden gewist, maar de betreffende gebruikers blijven behouden. Kies dit menu bij herhaald foutief functioneren bij gebruik van de ngerprint. Volg de instructies op het display .secuENTRY Nederlands | 93 Menu Info Onder deze functie kunt u zich uiteenlopende systeeminformaties laten tonen.

• Schakel het toetsenblok in met de toets

• Druk vervolgens op FUNC – Er verschnt „Menu/Codewziging“

• Scrol met toets 2, tot het menu „Info“ verschnt

• Bevestig de selectie met

• Met toets 1 resp. 2 kunt u tussen de volgende informaties scrollen:

• Versie- en serienummer van het toetsenblok

• Versie- en serienummer van de cilinder

• Bedrfstd van de cilinder

• Openingen van de cilinder

• Inbedrfstelling datum en kloktd van de cilinder Aanwzing: Om veiligheidsredenen wordt de volledige informatie van de cilinder alleen na invoer van de geldige administratorcode getoond. Montagehandleiding secuENTRY Zylinder Lees vóór de montage aandachtig deze montagehandleiding door en berg hem goed op. Aanwijzing De basisafmetingen van het cilinderslot bedraagt aan elke zijde 30 mm. Het cilinderslot heeft in de toestand voor transport aan de binnenkant een basislengte van 30 mm. De buitenknop is al voorgemonteerd. Er wordt een adapterset bij het cilinderslot geleverd, waarmee u het cilinderslot kunt aanpassen aan een deurdikte tot 130 mm (67,5 / 62,5), gemeten vanaf het midden van de bevestigingsschroef). Voor de lengtes van de adapters in de set zijn ook de bijbehorende schroeven inbegrepen. M 4 x 6 M 4 x 12 M 4 x 16 M 4 x 20 M 4 x 30 M 4 x 25 M 4 x 35 M 4 x 40 M 4 x 45 Fig. 1: Afbeelding van adapters en bijbehorende schroeven (1: 1 afbeelding in een aparte bijlage)94 | Nederlands secuENTRY Adapter Geen Adapter

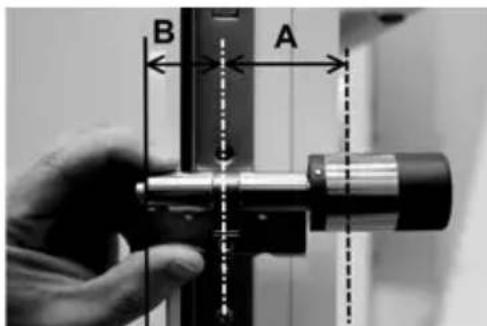

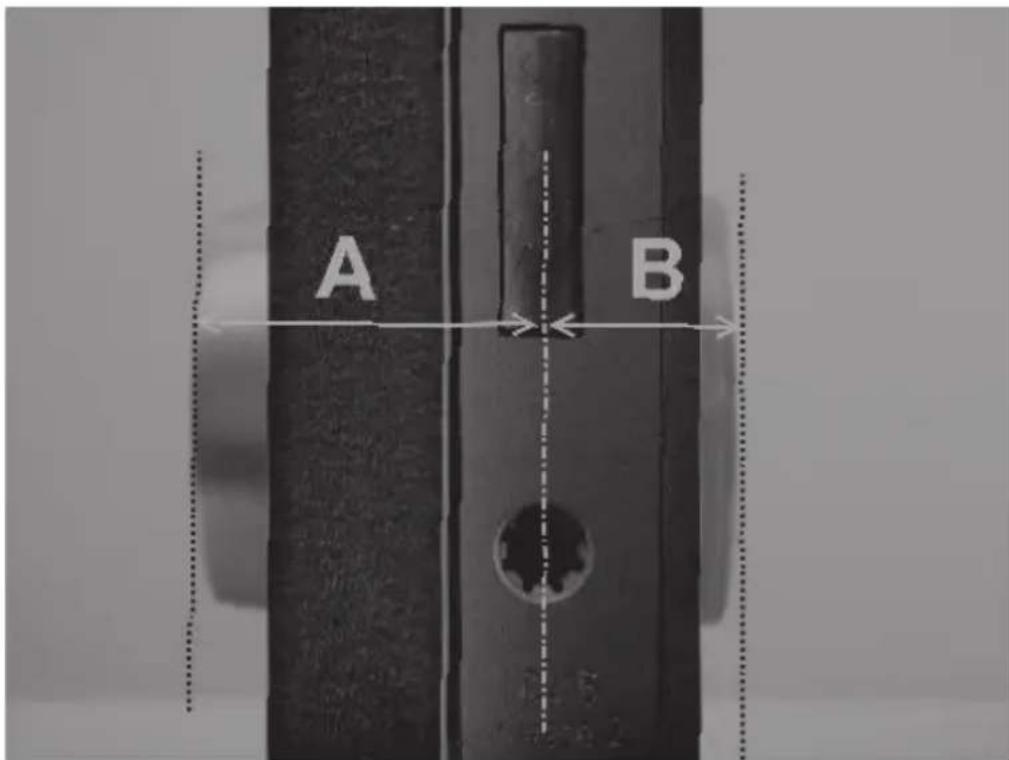

Afmeeting A; B <= 29mm 29,5 – 34mm 34,5 – 38,5mm 39 – 42,5mm 43 – 47,5mm Schroef M4 x 6 M4 x 12 M4 x 16 M4 x 20 M4 x 25 Adapter 5 6 7 8 Afmeeting A; B 48 – 52,5mm 53 – 57,5mm 58 – 62,5mm 63 – 67,5mm Schroef M4 x 30 M4 x 35 M4 x 40 M4 x 45 Tab.1: Benodigde adapters Attentie! Let erop, dat de binnenknop nergens tegenaan stoot, anders kan hij barsten. Het slot mag niet worden behandeld met vet of olie. Ga bij de montage als volgt te werk: Houd het cilinderslot bij de deur om vast te stellen of u een adapter nodig heeft. Eventueel kan de deur inclusief het beslag worden gemeten (afmeting A; B). Als u van plan om de rubberen beschermingen te gebruiken voor de openingen van het proelcilinderslot, moet u altijd 2 mm bij deze afmetingen optellen.secuENTRY Nederlands | 95 Montage in een deur met een dikte inclusief beslag van minder dan 29 mm aan elke kant en waarbij de cilinder door de uitsparing van het proel cilinderslot gestoken kan worden. 1 Duw de cilinder van buiten naar binnen door de uitsparing van het proelcilinderslot.

2 Bevestig het cilinderslot met de bevestigingsschroef. 3 Plaats de binnenknop op de cilinder, resp. op de bijbehorende adapter en bevestig hem met de juiste schroeven. Tabel 1 geeft de bijbehorende afstanden aan.

4 Schuif de behuizing op de binnenknop en vergrendel deze.

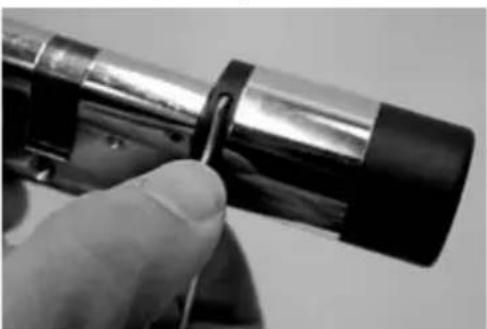

Montage in een deur met een dikte inclusief beslag van meer dan 29 mm aan elke kant. 1 Druk met de tang voor demontage op de grendelnok van de knop en neem de behuizing af.96 | Nederlands secuENTRY 2 Trek voorzichtig de stekker af.

Attentie! Pas op dat u de printplaat of de kabel niet beschadigt! 4 Trek de knop van het cilinderslot en trek de kabel uit de geleiding. 5 Selecteer een geschikte adapter voor de buitenkant. Tabel 1 geeft de bijbehorende afstanden.

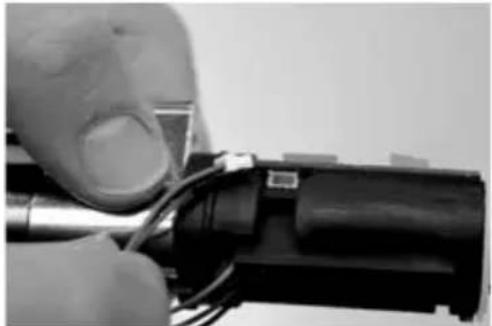

6 Schuif het montagehulpstuk op de stekker en schuif het samen met het cilinderslot en de adapter van binnenuit het slot in.

uaitgzigf Attentie! Kabel niet kreuken of beschadigen!secuENTRY Nederlands | 97 7 Fixeer het cilinderslot met de bevestigingsschroef.

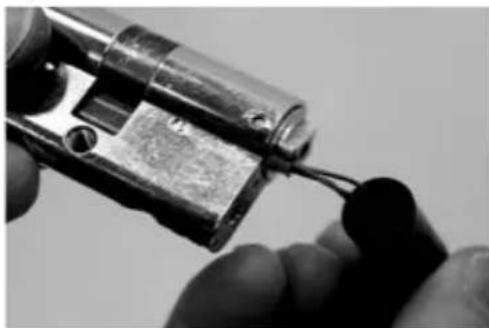

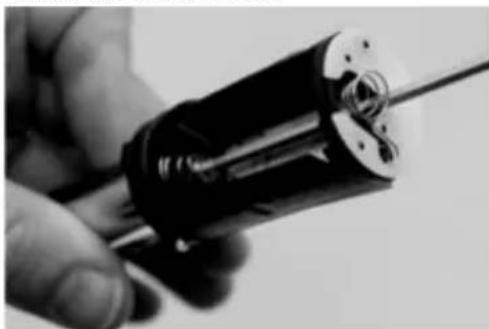

8 Monteer indien nodig de verlenging van het cilinderslot (van binnen / van buiten), en markeer in het vlak van het beslag. Een verlenging van het cilinderslot verhindert bovenmatige spanning. 9 Demonteer de verlenging van het cilinderslot, kort hem in met een zaag tot op de gewenste lengte en monteer hem dan denitief. 10 Schuif de kabel met het montagehulpstuk in de buitenknop. Attentie! Kabel niet kreuken of beschadigen! 11 Klik de adapter op de cilinder.

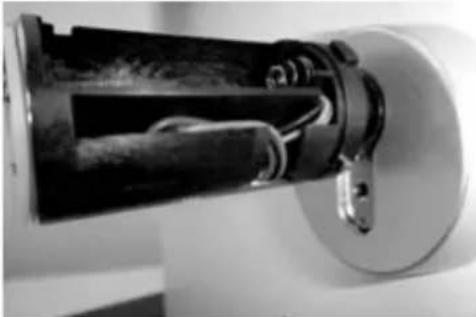

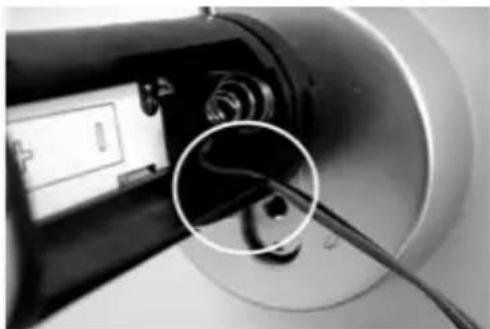

12 Houd de kabel recht en leid hem door de kabelgroef.

Attentie! De kabel mag niet uitsteken en moet volledig worden verborgen in het betreffende omhulsel! 13 Schroef de passende schroeven vast met een imbussleutel.

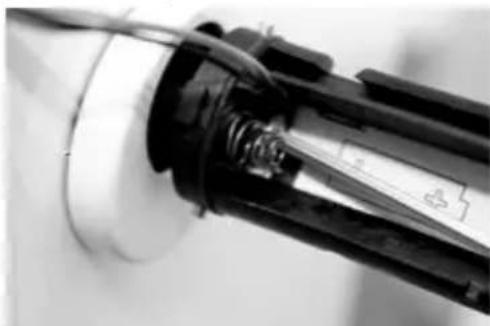

Attentie! Kabel niet kreuken of beschadigen!98 | Nederlands secuENTRY 14 Verbind de kabel via de stekker met de printplaat en stop de overtollige kabel in het zijvak, dat daarvoor bestemd is.

15 Plaats de batterij met de juiste polariteit en klik de behuizing dicht. Let op: Dichtklikken kan slechts in één positie!

16 Plaats de binnenknop op het cilinderslot, resp. op de juiste adapter en bevestig hem met de passende schroef. Tabel 1 geeft de bijbehorende afstanden.

17 Plaats de behuizing en klik hem dicht. Installatie-instructies secuENTRY Tastatur Alleen de sets ENTRY Pincode en ENTRY Fingerprint bevatten een toetsenbord. Attentie! Vergeet niet dat het toetsenbord niet mag worden bevestigd op de deur zelf,omdat anders bij het sluiten van de deur schokken worden overgebracht. Het membraan dat op de achterzijde van het toetsenbord is geplaatst, mag in geen geval afgesloten worden met lijm of een andere substantie! Ook na de montage moet lucht ververst kunnen worden!

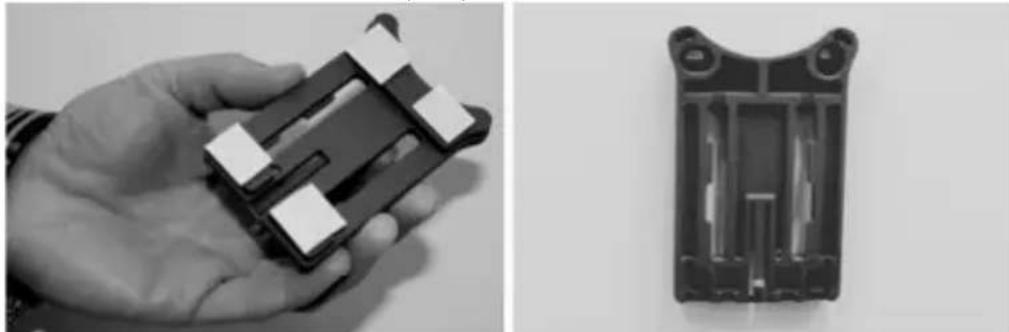

• Zoek een plaats om het toetsenbord te bevestigen. Voer op de gegeven plaats de identicatie uit (bv. PIN-code, ngerprint...) en controleer of het slot ontgrendeld kan worden.

• Plaats het toetsenbord op de aangewezen plaats.secuENTRY Nederlands | 99 U kunt de houder aan de muur lijmen of schroeven. Lange gaten in de houder maken een nauwkeurige uitlijning mogelijk. Als u de muurhouder vastlijmt, let er dan op dat het oppervlak schoon is, zonder vet, olie, siliconen of andere verontreinigingen. Verwijder de beschermfolie van de bijgevoegde zelfklevende onderleggers, plak de onderleggers op de muurhouder en druk ze stevig in de verlangde positie. Let er bij de montage bij lagere temperaturen op dat de uiteindelijke hechting bij 20°C pas wordt bereikt na 72 uur, waarbij warmte het proces versnelt (bijvoorbeeld bij 65°C is het kleefproces al na één uur voltooid). Bij het vastkleven van de klemplaat op de gekleurde zichtbeschermingsfolie gelden de bovenstaande voorwaarden voor de reinheid van het oppervlak en de sterkte van de zelfklevende plakpads.

Ga als volgt te werk om te voorkomen dat er bellen onder de gekleurde zichtbeschermingsfolie ontstaan:

• Giet een beetje water met enkele druppels afwasmiddel in een glas, roer voorzichtig om, zodat het niet gaat schuimen en bevochtig zacht het oppervlak, waarop de folie moet worden opgebracht.

• Trek 1 cm van de folie van de rand van de witte beschermfolie af en plak deze voorzichtig op. Til hem voorzichtig op om eventueel de positie ervan te wijzigen en plaats hem opnieuw.

• Nu strook de zelfklevende folie, bijvoorbeeld, met een kunststof spatel van het draagvlak in de richting van de nog aangeplakte lm beschermlaag. Attentie! Gebruik niet meer vloeistof dan noodzakelijk is.

• Plaats het toetsenbord van boven, zodat het haakje van de grondplaat op de behuizing van het toetsenbord klikt. Zo is het toetsenbord beveiligd tegen onbevoegde verwijdering.

• Voer een functietest van de eenheid uit bij geopende deur. Voer daarbij meerdere malen een geldige identicatie in (bv. PIN-code, ngerprint...).100 | Nederlands secuENTRY Vervanging van de batterijen uit het secuENTRY toetsenbord

• Verwijder het deksel aan de onderkant door de 2 schroeven (Tx 8) los te draaien.

• Trek de klep van de batterijen naar beneden, totdat hij loskomt, en vervang dan de batterijen.

Let bij het plaatsen van de batterijen op de juiste polariteit die binnenin staat aangegeven.

• Druk voor sluiten eerst het deksel van het batterijcompartiment in de uitsparing bij de schroeven en doe dan de onderkant dicht door deze aan te drukken.secuENTRY Nederlands | 101

• Schroef het deksel van het batterijcompartiment vast.

Attentie! Zorg ervoor dat er bij vervanging van de batterijen geen vocht in het toetsenbord komt. Handleiding voor het schoonmaken van het secuEntry toetsenbord De oppervlakte-eigenschappen van het toetsenbord zorgen ervoor dat zich nauwelijks onzuiverheden aan het oppervlak hechten. Veeg een stofg of verontreinigd oppervlak met een vochtige doek af. Gebruik geen schoonmaakmiddelen die alcohol (ethanol, SIDOLIN

etc.) of agressieve schoonmaakmiddelen (aceton, etc.) bevatten. Deze middelen beschadigen uiteindelijk het oppervlak, resp. de sensor. Vervanging van de batterijen van de secuENTRYcilinder

• Gebruik het meegeleverde gereedschap om de grendels uit te trekken en de behuizing van de knop af te nemen.

• Vervang de batterij en zorg ervoor dat de polariteit juist is.102 | Nederlands secuENTRY

• Plaats de behuizing van de knop weer voorzichtig terug. Let op: Dichtklikken kan slechts in één positie!

Attentie! Let erop, dat de kabel niet vastgeklemd wordt. Let op de juiste positie van de O-ring.

• Doe de behuizing van de knop weer dicht.

Demontage van het secuENTRY toetsenbord uit de wandhouder.

• Verwijder het deksel aan de onderkant door de 2 schroeven (Tx 8) los te draaien.

• Trek het deksel van het batterijcompartiment naar beneden zodat dit losspringt en neem de batterijen uit.secuENTRY Nederlands | 103

• Druk de grendel met een smal instrument (bijv. een platte schroevendraaier) naar beneden en trek het toetsenbord naar boven.

Interferentie door Bluetooth-apparaten Bluetooth-apparaten maken gebruik van dezelfde bandbreedte (2,4 GHz) als WiFi-apparatuur. Daarom kan er sprake zijn van onderlinge storing die fouten kan veroorzaken, zoals onderbreking van de communicatie. In zo‘n geval moet de niet-gebruikte apparatuur van de stroomtoevoer afgekoppeld worden. Radio specicatie Zendvermogen en frequentiebereik: Bluetooth Low Energy Maximum Transmit Output Power 7,5dBm Frequency usage range 2,402GHz … 2,483 GHz Garantie Om u storingsvrije kwaliteitsproducten te kunnen aanbieden en om u optimaal te kunnen helpen in het geval van service of herstel, dient u gebrekkige of defecte apparatuur samen met een geldige beheerdercode en een QR-code aan uw verkoper te geven, samen met een origineel aankoopbewijs. In het geval van retourzendingen op basis van uw recht op teruggave van artikelen moeten bovendien alle delen van het apparaat de fabrieksinstellingen bezitten. Het zegel op het cilinderslot en op de knop moet intact zijn. Als aan deze eis niet is voldaan, vervalt de garantie.104 secuENTRY Verwijdering van de apparatuur Geachte klant, Help mee om de hoeveelheid ongebruikt afval te verminderen. Als u van plan bent deze installatie buiten gebruik te stellen, denk er dan aan dat allerlei onderdelen van dit apparaat waardevolle materialen bevatten die hergebruikt kunnen worden. Houd er rekening mee dat elektrische en elektronische apparatuur en batterijen niet mogen worden afgevoerd als huishoudelijk afval, maar moeten worden gescheiden. Informeer bij de betreffende afdeling in uw gemeente, waar u een inzamelpunt voor elektrisch en elektronisch afval kunt vinden. Bij deze bevestigt het bedrijf BURG-WÄCHTER KG dat deze product overeenkomt met Richtlijn 2014/53/EU, (RED) 2014/30/ EU, (EMC) en 2011/65/EU (RoHS). Een kopie van de complete EU-conformiteitsverklaring is beschikbaar op het volgende internetadres www.burg.biz Vergissing en wijzigingen voorbehouden.
