Producttype	Elektronisch slot met profielcilinder
Merk	Burg Wächter
Model	secuENTRY easy plus 5651
Cilinderafmetingen	Verstelbare lengte tot 119 mm deurdikte (gemeten vanaf het midden van de bevestigingsschroef, 61/59 mm)
Voeding	Toetsenbord: 2 batterijen MIGNON LR6 AA ALKALINE Binnenknop: 2 batterijen MIGNON LR6 AA ALKALINE Buitenknop: 1 batterij CR 123A lithium
Gebruikerscapaciteit	Tot 50 gebruikers (waarvan maximaal 24 vingerafdrukken)
Openingsmodi	PIN-code (6 cijfers), vingerafdruk, passieve transponder, actieve transponder (sE Key), KeyApp (Bluetooth)
Blokkeringstijd	Na 3 foute invoeren: 1 minuut, daarna 3 minuten bij elke volgende poging
Beschermingsgraad	Toetsenbord PINCODE: IP65 Toetsenbord Vingerafdruk: IP55 Cilinder: IP65
Omgevingscondities	-15 °C tot +50 °C, tot 95% relatieve luchtvochtigheid (zonder condensatie)
Connectiviteit	Bluetooth Low Energy (2,402 GHz - 2,483 GHz, max. vermogen 7,5 dBm)
Extra functies	Gebruikersbeheer, rechten toewijzen, geschiedenis (via optionele pc-software)
Noodslutel	Ja, mechanisch, aan de buitenzijde
Onderhoud en reiniging	Reinigen met een vochtige doek. Gebruik geen alcoholhoudende of agressieve reinigingsmiddelen. Vingerafdruksensor: licht vochtige doek.
Batterijvervanging	Toegankelijk door de deksels los te schroeven (toetsenbord, binnenknop, buitenknop)
Inhoud van de verpakking (model PINCODE)	Toetsenbord, buitenknop, cilinder, muursteunplaat, beschermfolie, bevestigingsmateriaal, TX-schroevendraaier, inbussleutel, schroeven, QR-codes
Schermtalen	12 instelbare talen
Garantie	Alleen geldig met beheerderscode en geldige QR-codes, en oorspronkelijke staat

Veelgestelde vragen - secuENTRY easy plus 5651 Burg Wächter

Hoe open ik het slot met een PIN-code?

Activeer het toetsenbord met de O-toets, voer de 6-cijferige code in (standaard 1-2-3-4-5-6), draai vervolgens aan de cilinderknop.

Hoe voeg ik een nieuwe gebruiker toe met een code?

Activeer het toetsenbord, druk op FUNC, navigeer naar Beheerdersmenu > Gebruiker aanmaken > Code. Voer de beheerderscode in, daarna de nieuwe 6-cijferige code tweemaal.

Wat te doen als de batterij bijna leeg is?

De cilinder knippert 5 keer kort, herhaald gedurende 20 seconden. Vervang de batterijen: 2 AA-batterijen voor de binnenknop, 1 CR123A-batterij voor de buitenknop en 2 AA-batterijen voor het toetsenbord.

Hoe gebruik ik de KeyApp?

Download KeyApp uit de App Store of Google Play. Houd uw smartphone voor de cilinderknop en druk op de openingsknop in de app. Zorg ervoor dat Bluetooth is ingeschakeld.

Hoe registreer ik een vingerafdruk?

In het menu Beheerder > Gebruiker aanmaken > Vingerafdruk voert u de beheerderscode in en veegt u uw vinger meerdere keren van boven naar beneden over het midden van de sensor tot bevestiging.

Wat te doen bij verlies van de beheerderscode?

Zonder de beheerderscode en/of QR-codes is het onmogelijk om te herprogrammeren of beheerfuncties te gebruiken. Bewaar ze zorgvuldig.

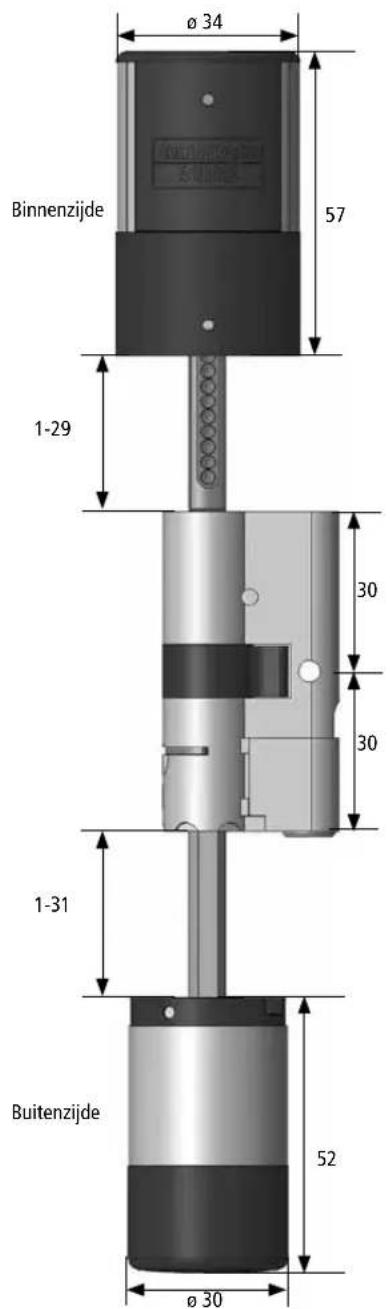

Hoe installeer ik de cilinder op de deur?

Verwijder de buitenknop, pas de binnenknop aan op de deurdikte (inkepingen om de 2,85 mm), steek de cilinder van binnen naar buiten, draai de bevestigingsschroef vast en monteer de knoppen weer.

Wat is het maximale aantal gebruikers?

Tot 50 gebruikers in totaal, waarvan maximaal 24 vingerafdrukken.

Hoe reinig ik het toetsenbord?

Gebruik een vochtige doek. Vermijd alcoholhoudende (spiritus, Sidolin) of agressieve reinigingsmiddelen (aceton). Gebruik voor de vingerafdruksensor een licht vochtige doek.

Werkt het slot bij koud weer?

Ja, van -15 °C tot +50 °C, met een luchtvochtigheid tot 95%. Bij extreme kou kan het scherm traag reageren.

GEBRUIKSAANWIJZING secuENTRY easy plus 5651 Burg Wächter

Hartelijk dank dat u voor het elektronische sluitsysteme secuENTRY easy plus van BURG-WACHTER heeft gekozen. Dit systeme verwolgens de niewste technische mogelijkheden ontwikkelde en geproduced er en voldoet aan hoge veilgheidseisen.

De elektronische cylinder laat zich probleemloos en geheel zonder boren in elke deur met PC-gat tot een deurdikte van 119 mm (61 / 59, gemeten in het midden van de stulpschoef), installereren, en is bij uittstek geschikt voor neue installmente of ombouw. Daarnaast beschikt u over een uitgebreide selectie optionele mogelijkheden, bijv. de keuze-optie, welk identmedium u gaat gebruiken. Nadere bijzonderheden leest u op de volgende pagina's.

Verwijder de veiligheidsstrook van de batterij aan de binnenknop, om de cilinder onder stroom te zetten.

Belangrijk: Lees a.u.b. de complete gebruiksaanwijzing, voordat u met programmeren begint. Wij wensen u veel plezier met uw nieuwe sluitsystem.

Algemeen secuENTRY easy plus

De secuENTRY easy plus is leverbaar in drie uitvoeringsvarianten:

• secuENTRY easy PINCODE
• secuENTRY easy FINGERPRINT
• secuENTRY easy plus PASSIVTRANSPONDER

Bij de set-uitvoeringen secuENTRY easy plus PINCODE en secuENTRY easy plus FINGERPRINT is het toetsenblok al op de cilinder aangemeld.

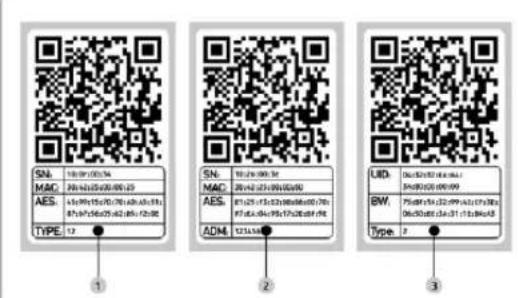

Administrator-code / QR-code

Elke secuENTRY easy plus set met toetsenblok worden geleverd met drie QR-codes, die zowel bij de instelling van de openingsmogelijkheid via de BURG-WACHTER KeyApp als voor het voor het naderhand aanmelden en inteachen (inlen) van een toetsenblok of een cilinder alsmede voor firmware updates benodigd+zijn.
Zonder een bijbehorend toetsenblok kannen openingsmedia (gebruikers, actieve, passieve transponders) alleen via de optionele secuENTRY Windows PC-software op de cilinder worden ingeteacht.

De administratorcode bevindt zich eveneens op de QR-code van de binnenknop (hoofdknop). In de secuENTRY easy plus PINCODE en de secuENTRY easy plus FINGERPRINT is de administratorcode af-fabrik op 1-2-3-4-5-6 ingesteld. U dient们都 op fabrik ingestelde administratorcode beslist in een persoonlijke code te wijzigen!

Let op! Bij verlies van de administrator- en / of de QR-code is herprogrammeren resp. gebruiken van alle administratorfuncties Nieteer mogetelijk. Deze waarom zorgvuldig bewaren!

Mocht u een secuENTRY easy plus PASSIVTRANSPONDER—hebben aangeschäft, vindt u in het veld „Type" het nummer van de betreffende transponder.

Tip: De QR-code kan ook in elektronische vorm als bestand ingescand of als Foto op een beschemde gegevensdrager worden opgeslagen.

Voor EVT. optredend letsel of schade die tijdens montage of als gevolg van ondeskundige hantering ontstaan, aanvaardt de fabrikant geen aansprakelijkheid.

Extra functions via de optionele secuENTRY software, bijv.:

• Gebruikersadministratie
  Toewijzing van rechten
  Geschiedenisfungtie

In de draaiknop aan de buitenzijde van de deur bevindt zich een optische signalering in de vorm van een LED.

Via deze LED ontvangt u de volgende aanwijzingen:

• 1 x kort: Cylinder schakelt in
• 2 x kort: Cylinder schakelt UIT
• 3 x kort: transponder TAG herkend, geen openingsbeveogdheid
• 4 x kort: permanente opening geactiveerd.
• 1 × kort, 1 × lang, 2 sec. pauze, herhaling: Slot in de programmeermodus
• 5 × kort, 2 sec. pauze, herhaling per 20 sec.: Batterij in de cilinder leeg

Optische signalering buitenknop

In de draaiknop aan de buitenzijde van de deur bevindt zich een optische signalering in de vorm van een LED.

Via deze LED ontvangt u de volgende aanwijzingen:

• 1 x kort: Cylinder schakelt in
• 2 x kort: Cylinder schakeltuit
• 3 x kort: transponder TAG herkend, geen openingsbevoedheid
• 4 x kort: permanente opening geactiveerd.
• 1 x kort, 1 x lang, 2 sec. pauze,
  herhaling: Slot in de programmeermodus
• 5 × kort, 2 sec. pauze, herhaling per 20 sec.: Batterij in de cilinder leeg

Technische gegevens
Spertijden Na 3 × verkeerde code-invoer 1 minuut, daarna telkens 3 minutes
Display In 12 talen instelbaar
Betrouwbare om-gevingscondities*	-15 °C/+50 °C/tot max. 95% rel. luchtvochtigheid (niet condenserend) Het display kan bij extreme temperatuurwisselingen langzaam reageren respectievelijk donker worden.
Beveiligingsgraad Beveiligingsgraad toetsenblok PINCODE IP65 Beveiligingsgraad toetsenblok Fingerprint IP55 Beveiligingsgraad cilinder IP65
Voedingsspanning 2	× MIGNON LR6 AA ALKALINE voor het toetsenblok 2 × MIGNON LR6 AA ALKALINE voor de binnenkopnop 1 x CR 123A lithium voor de buitenkopnop
Zendvermogen en freiendentiebereik:	Bluetooth Low Energy, Maximum Transmit Output Power 7,5dBm Frequency usage range 2,402GHz ... 2,483 GHz

Openen

De secuENTRY easy plus Set kan al waar gelang de UITvoeringsvariant met een 6-cijferige code, de BURG-WACHTER KeyApp, met de passieve transponder, met de actieve transponder of via Fingerprint worden bediend.

Openen met PIN-code

• Schakel het toetsenblok in via de toets
  Voer de 6-cijferige pincode in (af fabriek "1-2-3-4-5-6"). In het display verschijnt, Draaiknp bedieren a.u.b. en de in de cilinder geintegreerde LED knippert een keer bij succesvol openen.
• Draai de cilinderknop

Openen met fingerprint

• Schakel het toetsenblok in via de toets
• Sleep de ingeteache vinger van bovenaar beneden midden over de sensor. Op het display verschijnt "Draaiknop bedieren a.u.b!" en de in de cilinder geintegreerde LED Licht een keer op bij succesvol openen.
• Draai de cilinderknop

Openen met de passieve transponder

• Houd de transponder aan de kopse zijde op een afstand van max. 1 cm vór de cilinderknop. De in de cilinder geintegreerde LED knippert een keer bij succesvol openen.
• Draai de cilinderknop

Denk er om dat het toetsenblok bij het openen met de KeyApp, de actieve of passieve transponder tevoren Niet via de -toets mag worden ingeschakeld!

Openen met de actieve transponder

• Bedien de openingsbutton 1x kort op een afstand van max. 4 m Voor de cilinderknop. De in de cilinder geintegreerde LED knippert een keer bij succesvol openen.
  Draai de cilinderknop

Openen met de BURG-WACHTER KeyApp

• Houd uw smart device voór de cilinderknop en druk op de openingsbutton van de KeyApp.
• De in de cilinder geintegreerde LED knippert een keer bij succesvol openen.
• Draai de cilinderknop

BURG-WACHTER KeyApp

De BURG-WACHTER KeyApp kurz u downloaden in de App Store resp. in de Google Play Store. Voer daartoe simpelweg de Zoekterm "secuENTRY" of "KeyApp" in. Compatible met Samsung Galaxy S4, S4 mini, S5 en S5 mini, S6, S6-Edge, S7, S7-Edge, S8, S8Plus vanaf Android 4.3 KitKat of 5.0 Lollipop, Apple iPhone 4S, 5, 5S, 6, 6Plus, 6S, 6S-Plus,7 en 7-Plus vanaf iOS 10.3.2.

Controllerer onder: www.burg.biz/secuentry/description of er nog meer smartphones compatibel zich met de app.

Verpakkingsinhoud

secuENTRY easy plus PINCODE

Algemeen

De bediening van de elektronische cilinder geschiedt via invoer van een pincode. Daarnaast kan het slot via de BURG-WACHTER KeyApp, of met de passieve en actieve transponder worden bediend.

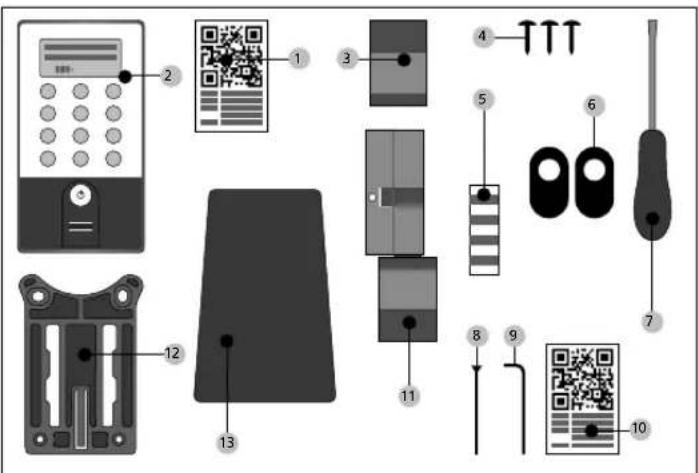

Verpakkingsinhoud

QR-code toetsenblok
2 Toetsenblok
Buitenknop
4 Bevestigingsmaterial 1 toetsenblok
5 Bevestigingsmaterial 2 toetsenblok (lijmpads)
Rubberafdekking

7 Schroevendraaier Tx (maat 8)
Stulpschroef
9 Inbussleutel (maat 3)
10 Twee QR-codes per cylinder

11 Cylinder
12 Wandhouserplaat
13 Zichtbeschemingsfolie

secuENTRY easy plus FINGERPRINT

Algemeen

Met het secuENTRY Fingerprint toetsenblok hunnen maximaal 24 vingers worden ingeprogrammeerd. De gebruikers worden afzonderlijk aangemaaakt (USER.xxxx FP). Daarnaast kan het slot via een pincode, de BURG-WACHTER KeyApp of met de transponder worden bediend.

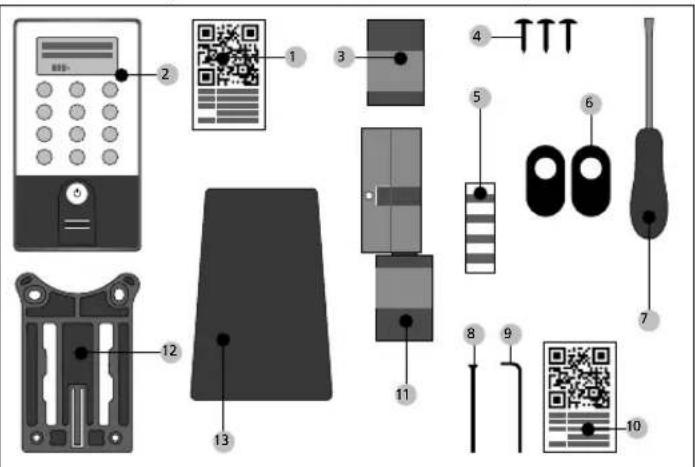

Verpakkingsinhoud

QR-code toetsenblok
2 Toetsenblok
3 Buitenknop
4 Bevestigingsmaterial 1 toetsenblok
5 Bevestigingsmaterial 2 toetsenblok (lijmpads)
Rubberafdekking

7 Schroevendraier Tx (maat 8)
8 Stulpschroef
9 Inbussleutel (maat 3)
10 QR-code cylinder

11 Cylinder
12 Wandhouserplaat
13 Zichtbeschermingsfolie

Let op! De Fingerprint-sensor mag Niet met reinigingsmiddelen worden schoongemaaakt. Gebruik waarvoor een iota vochtige doek.

Functies

• Aantal gebruikers in totaal: maximaal 50, aantal fingerprints waarvan: max. 24

secuENTRY easy plus passieve transponder

Algemeen

De bediening van de elektronische cilinder geschiedt via een passieve transponder. Extra transponders können via de secuENTRY software of een toetsenblok worden aangemeld.

Verpakkingsinhoud

3 Buitenknop
6 Rubberafdekking
7 Schroevendraaier Tx (maat 8)
Stulpschroef
9 Inbussleutel (maat 3)
10 QR-code cylinder
11 Cylinder

Schematische weergave van de menufuncties

Zodra op het display het symbol „Func:M" verschijnt, komt u via indrukken van de toets „Functie" in het menu. In het menu heeft uervoalgens met de toetsen 1 en 2 een scrolfungtie ter beschikking, om door de structuur te navigeren. Met de toets (Enter) komt u in het volgende menuniveau.

Let op!

De menustructuur kan afhankelijk van de softwareversie van het toetsblok varieren.

Opbouw menustrutuur

Menu Codewijziging

Men Taal / Language

Menu Administrator

Menu Gebruiker aanmaken

Aanmake:Code

Aanmaken: sE Key

Aanmake:Transponder1,2

Aanmaken: Fingerprint

Menu Gebruiker toewijzen

Aanmake:Code

Aanmaken: sE Key

Aanmaken: Transponder 1,2

Aanmaken: Fingerprint

Menu Verwijderen

Menu Tijdfuncties

Instellen van de kloktijd 2,3

Instellen van de datum 2,3

Menu Setup

Aanmelden

Reorganiseren

Zendvermögen

Firmware update

Display-contrast

Programmer

Menu FP reset 1,2

Menu Info

Info EE versie en serienummer

Info AE versie en serialummer

Info looptijd

Info openingsteller

Info inbedrijfstellingsdatum

Beschrijving van de menustructuur

Op de volgende paginga's worden de functies voor de producten

ENTRY Pincode en ENTRY Fingerprint beschreiben.

Menu Codewijziging

Wijziging van de administratorcode en van de gebruikerscode.

• Schakel het toetsenblok met de toets in
• Druk verwolgens op FUNC Er verschijnt „Menu / Codewijziging"
• Bevestig de selectie met +
• Met toets 1 respectievelijk 2 kunt u nu zolang scrollen, tot de administrator/gebruiker worden aangegeven, wiens gebruikerscode gewijzigd moet worden.
• Bevestig met
  Voer de tot dusver geldende (oude) code in en druk op
  Voer de neue code in en bevestig met
  Herhaal de invoer en bevestig opnieuw met+!

Aanwijzing: Bij de eerste inbedrijfstelling van een cilinder worden tevens geevens over de actuèle datum en de kloktijd opgevraagd:

• Invoer van de dag (2-cijferig), bevestig de selectie met
• Invoer van de maand (2-cijferig), bevestig de selectie met
• Invoer van het werk (2-cijferig), bevestig de selectie met
• Invoer van het uur (2-cijferig), bevestig de selectie met
• Invoer van de minuten (2-cijferig), bevestig de selectie met

Bij een juiste invoer verschijnt „Codewijziging uitgevoerd'

Menu Taal / Language

Taalinstelling

Schakel het toetsenblok met de toets in.
- Druk verwolgens op FUNC, er verschijnt „Menu/Codewijziging“
- Scrol met toets 2, tot Menu Administrator verschijnt
- Bevestig met
- Scrol met toets 1 resp. 2 net zo lang, tot de gewenste taal verschijnt
- Bevestig met

Menu Administrator

In het menu Administrateur heeft u verschiedene submenu's tot uw beschikking.

Submenu Gebruiker met code aanmake

• Schakel het toetsenblok met de toets in.
• Drukvolgens op FUNC, er verschijt „Menu/Codewijziging“
• Scrol met toets 2, tot „Menu Administrator“ versusijnt
• Bevestig met Het menupunt, Gebr. aanmaken'verschijnt.
• Bevestig met
• Scrol met toets 2 tot „Gebruiker aanmake: code" verschijnt
• Bevestig met
  Voer de administratorcode in, om bevoegtid tot programmeren te verkrijgen.
• De volgende vrij geheugenplaats wordengetoond (bijv. USER.003)
• Voer de 6-cijferige code in en bevestig 2 × met
  Op het display verschijnt "Gegevens zijn opgeslagen"

Submenu Gebruiker met transponder aanmaken

• Schakel het toetsenblok met de toets (n)
• Druk verwolgens op FUNC, er verschijnt „Menu/Codewijziging"
• Scrol met toets 2, tot „Menu Administrator“ verschijnt
• Bevestig met Het menupunt, Gebr. aanmaken"verschijnt.
• Bevestig met
• Scrol met toets 2, tot „Aanmaken transponder" verschijnt
• Bevestig met
• Voer de administratorcode in, om bevoegtheid tot programmeren te verkrijgen.
• Houd de aan te melden transponder met de kopse Kant gegen de knop Op het display verschijnt „USER.xxxx TR met succes aangemaakt".

Submenu gebruiker aanmaken met fingerprint

(Functie alleen actief bij ENTRY Fingerprint en met toetsblok ENTRY KP FP)

• Schakel het toetsenblok met de toets Ch.
• Druk verwolgens op FUNC, er verschijnt "Menu/Codewijziging"
• Scrol met toets 2, tot "Menu Administrator" verschijnt.
• Bevestig met 念 Het verschijnt het menupunt, Gebr. aanmaken
• Bevestig met
• Scrol met toets 2, tot het menupunt „Aanmaken: Fingerprint" verschijnt
• Voer de administratorcode in, om bevoegtig tot programmeren te verkrijgen.
  Op het display verschijnt, Vinger inteachen
• Haal de in te teachen vinger meerdere keren over het midden van de sensor (op het display wordt het aantal bewegingen megeteild).
  Op het display verschijnt „User_XXX_FP" metsucces ingeteacht.

Submenu Gebruiker met sE Key (Actieve transponder) aanmaken:

• Schakel het toetsenblok in via de toets.
• Druk verwolgens op FUNC, er verschijnt „Menu/Codewijziging".
• Scrol met toets 2, tot „Menu Administrator“ verschijnt.
• Bevestig de selectie met
• Het menupunt „Gebruiker aanmake“ verschijnt.
• Bevestig de selectie met
• Scrol met toets 2, tot „Aanmaken: SE Key" verschijnt
• Bevestig de selectie met
• Voer de administratorcode in, om bevoegdheid tot programmeren te verkrijgen.
  Bedien de sE Key in de nabijheid van de cilinder
• Op het display verschijnt „USER.xxxx KY met succes aangemaakt"

Submenu Toewijzen van een code

• Via deze functie heeft u de mogelijkheid om aan een reeds bestaande gebruiker anschraf een code toe te wijzen. Ga daartoe als volgt te werk:
• Schakel het toetsenblok in via de toets.
• Druk verzolgens op FUNC, er verschijnt „Menu/Codewijziging".
• Scrol met toets 2, tot „Menu Administrator“ verschijnt.
• Bevestig de selectie met
• Scrol met toets 2, totdat „Toewijzen" verschijnt
• Bevestig de selectie met
• Scrol met toets 2 tot „Gebruiker aanmaken: code"verschijnt.
  -Bevestig de selectie met
• Voer de administratorcode in, om bevoegtheid tot programmeren te verkrijgen.
• Scrol maar de gebruiker, aan wie u een code wilt toewijzen en bevestig met
• Voer een 6-cijferige code in en bevestig 2 × met
• Op het display verschijnt, Gegevens werden opgeslagen".

Submenu Tijdfuncties (alleen bij Premium)

Hier worden kloktijd en datum ingesteld

Submenu Toewijzen van een transponder

Via deze functie heeft u de mogelijkheid om aan een reeds bestaande gebruiker anschteraf een transponder toe te wijzen. Ga daartoe als volgt te werk:

• Schakel het toetsenblok in via de toets
• Druk verwolgens op FUNC-Er verschijnt „Menu/Codewijziging".
• Scrol met toets 2, tot „Menu Administrator“ verschijnt.
• Bevestig de selectie met
• Scrol met toets 2, totdat „Toewijzen" verschijnt
• Bevestig de selectie met
• Scrol met toets 2 tot „Gebruiker aanmakeen: transponder" verschijnt.
• Bevestig de selectie met
• Voer de administratorcode in, om bevoegdheid tot programmeren te verkrijgen.
• Scrol maar de gelebruiker, aan wie u een transponder wilt toewijzen en bevestig met
• Houd de transponder direct met de kopse kant voor de buitenknop en bevestig op het toetsenblok met
• Op het display verschijnt „USER.xxx TR met succes aangemaaakt".

Submenu Toewijzen van een vinger

Via deze functie heeft u de möglichkeid om aan een reeds bestaande gebruiker anschteraf een vinger toe te wijzen. Ga daortoe als volgt te werk:

• Schakel het toetsenblok in via de toets
• Druk vervolgens op FUNC - Er verschijnt „Menu/Codewijziging".
• Scrol met toets 2, tot "Menu Administrator" verschijnt.
• Bevestig de selectie met
• Scrol met toets 2, totdat „Toewijzen" verschijnt
• Bevestig de selectie met
• Scrol met toets 2 tot „Gebruiker aanmaken: fingerprint" verschijnt.
• Bevestig de selectie met
• Voer de administratorcode in, om bevoegtig tot programmeren te verkrijgen.
• Scrol waar de gebruiker, aan wie u een vinger wilt toewijzen en bevestig met
• Haal de in te teachen vinger meertere keren over het midden van de sensor (op het display wordt het aanl bewegingen meegeteld).
• Op het display verschijnt „USER.xxxx FP metsucces aangemaaakt".

Submenu Wissen

U heeft via dit menu de möglichkheid een gebruiker te wissen.

Schakel het toetsenblok in via de toets
- Drukvolgens op FUNC-Erverschijnt „Menu/Codewijziging"
- Scrol met toets 2, tot „Menu Administrator“ verschijnt.
- Bevestig de selectie met
- Scrol met toets 2, tot „Admin. instell. verwijden“ verschijnt.
- Bevestig de selectie met
- Voer de administratorcode in, om bevoegdheid tot programmeren te verkrijgen.
- Scrol maar het identmedium dat u wilt verwijderen en bevestig 2 × met.
Op het display beschijnt „Record verwijderd"

Instellen van dezoek:

In de standardfundctie Niet beschikbaar.

Instellen van de datum:

In de standardfundctie Niet beschikbaar.

Submenu Setup

Algemene systeeminstellingen

Aanmelden

Bij het verwisselen van de cilinder of het toetsenblok moeten beiden eenheden opnieuw op elkaar afgestemd worden, opdat beiden met elkaar hunnencommuniceren.

Aanmelden van een toetsenblok

Schakel het toetsenblok met de toets in.
- Drukvervolgens op FUNC, er verschijnt „Menu/Codewijziging"
- Met de toets 1 resp. 2kestu net zo lang scrollen, tot u in het "Menu Administrator"komt.
- Bevestig met
- Met de toets 1 resp. 2kest u nu net zo lang scrollen, tot u in het menu Admin. instell. „Setup"komt.
- Bevestiq met
- Met de toets 1 resp. 2 kunt u nu net zo lang scrollen, tot u in het menu Admin. "Setup" Aanmelden kommt.
- Bevestiq met
Voer de Admin. code van de in te teachen eenheid in
- Na successvolle aanmeling verschijnt „Gegevens zich opgeslagen“

Let op! Zorg ervoor, dat zich bij het aanmelden van een neue toetsblok respectievelijk van een neue cilinder geen andere secuENTRY-eenheid onder spanning in de onmiddelijkne nabijheid bevindt,,ondat deze bij vergissing aangesproken kan worden. In geval van twijfel要去en deze eenheden eerst stroomloos worden gemaakt (batterijen uitnemen).

Reorganiseren

Er worden aanbevolen om deze functie op te roepen, wonneer meerdere gebruikers gewist werden.

• Schakel het toetsenblok met de toets
• Druk verwolgens op FUNC, er verschijnt "Menu/Codewijziging"
• Scrol met toets 2, tot „Menu Administrator“ verschijnt
• Bevestiq met
• Scrol met toets 2, totdat u het menupunt „Setup“ versuschijnt
• Bevestig met
• Het menupunt „Reorganisieren“ verschijnt
• Bevestig met
• Voer de administratorcode in, om bevoegtig tot programmeren te verkrijgen.
• Er verschijnt de melding „Reorganiseren is bezig"

Submenu FP-reset

(Functie alleen actief bij ENTRY Fingerprint en met toetsblok ENTRY KP FP)

Zendvermogen

Via het zendvermögen worden het systeme qua stroomverbruik geoptimaliseerd, het zendbereik van de cilinder het toetsenblok vergroot of verkleind. Bij levering is een gelding zendvermögen ingesteld om een zo lang möglichke batterijlevensduur te verkrijgen. Het zendvermögen dient alleen te worden verhoogd, als er veelvuldig transmissieproblemen optreden. Doorgaans hoeft de instelling Niet te worden aangepast.

Firmware update

Het secuENTRY toetsenblok kan sequentialieel via de Burg-Wächter KeyApp worden geactualiseerd. De precieze procedure staat beschreiben in de handleiding van de ConfigApp.

Display-contrast

• Schakel het toetsenblok in via de toets
• Druk verzolgens op FUNC, er verschijnt „Menu/Codewijziging"
• Scrol met toets 2, tot "Menu Administrator" verschijnt.
• Bevestig de selectie met
• Scrol met toets 2, totdat „Setup" verschijnt.
• Bevestig de selectie met
• Scrol met toets 2, totdat „Display Contrast" verschijnt.
• Bevestig de selectie met
  Kies met toets 1 (zwakker) of toets 2 (sterker) het gewenste contrastniveau.

Programmeren

Via Programmeren=kunt u een met de PC-software aangemaaakte gevegensrecord in het toetsblok te laden. De gevegensrecord kan zowel met de PC-software als met de secuENTRY ConfigApp worden gerogrammeerd.

Schakel het toetsenblok in via de toets
- Drukvervolgens op FUNC-Erverschijnt,Menu/Codewijziging".
- Scrol met toets 2, tot "Menu Administrator" verschijnt.
- Bevestig de selectie met
- Scrol met toets 2, totdat „Setup" verschijnt.
- Bevestig de selectie met
- Scrol met toets 2, totdat „Programmeren" verschijnt
- Bevestig de selectie met
Voer de administratorcode in, om bevoegtheid tot programmeren te verkrijgen.
- Op het display verzucht je melding „Start the Filetransmission". Het toetsenblok bevindt zich nu in de programmeermodus en kan met de PC-software of de ConfigApp worden geprogrammeerd.

Alle opgeslagen vingerscans worden gewist, de bijbehorende gebruikers blijven darüber bewaard. Kies bij herhaalde fouftfuncties in het kader van het gebruik van de vingerscan dit menu en volg de aanwijzingen op het display

Menu Info

Onder deze functie kut u zich uitenlopende systeiminformaties latent tonen.

• Schakel het toetsenblok met de toets (in
• Druk verwolgens op FUNC, er verschijnt "Menu/Codewijziging"
• Scrol met toets 2, tot het menu „Menu Info“ verschijnt
• Bevestig met
• Met toets 1 resp. 2 aunt u:tussen de volgende informaties scrollen:
• Versie- en serienummer van het toetsenblok
• Versie- en serienummer van de cilinder
  Bedrijfstijd van de cilinder
• Openingen van de cilinder
  Inbedrijfstelling datum en kloktijd van de cilinder

Aanwijzing: Om veiligheidsreden worden de volledige informatie van de cilinder alleen na invoer van de geldige administratorcode getoond.

Montage secuENTRY easy plus cylinder

Onderstaand vindt u een uitleg van het inbouwen van de secuENTRY easy plus cilinder. Lees voorafgaand aan de montage deze montagehandleiding nauwkeurig door.

Aanwijzing:

De basismaat van de cilinder bedraagt per rijde 30 mm. De cilinder is aan de binnenzijde uitgerust met een speciaal palsystem en voor de buitenknop is een adapterset bijgevoegd, waarneu u de cilinder aan deurdiktes tot 119 mm (61/59, gemeten in het midden van de stulpschroef) kunt aanpassen. Een voorafgaande opmeting is Niet moodzakelijk. Uw set worden geleverd met de bij de verschillende adapterlengtes passende schroeven. Bij levering is de cilinder-binnenknop geheel ingeschoven (minimale deurdikte). Voordat u de cilinder in de deur plaatst, dient.Deze eerst worden ingesteld op de bestaande deurdikte.

Het losmaken en bevestigen van de binnenknop geleurt middels een geintegreerde madeschroef in de draaiknop.

Let op! Trek de binnenknop nooit compleet van de as af, waar dat anders de elektronica beschadigd worden! De madeschroef die voor de bevestiging op de as zorgt, mag alleen ie's worden losgedraaid en blijft steeds in de kunststoffknop. De madeschroef dient als borging gegen lostrekken!

Ga zorgvuldig te werk bij de montage. Vermijd te allen tijde stoten of vallen. Het slot hoeft noch ingevet noch geolied te worden.

Ga bij het inbouwen als volgt te werk:

1 Ruwe bepaling van de deurdikte (incl. het beslag)
2 Trek de buitenknop van de as, verschuif de binnenknop over het palsystem (afstanden 2,85 mm) maar de gewenste maat.

3 Al maar gelang de deurdikte heeft u de mogelijkheid om aan de buitenzijde passende adapters te plaatsen, om een betere geleiding van de noodlesleutel te verkrijgen.

De volgende combinaties zijn möglichk:

4 Schuif de secuENTRY easy cilinder van binnen maar buiten door het insteekslot in de deur en draai cervolgens de stulpschroef aan.

Afstand stulpschroef / beslag (mm) aan de buitenzijde	Adapter 1	adapter 2
<43 --
44-53X-
54-60X X

x Keuze
: Niet beoogd

Tab. 1: Afstand stulpschroef / beslag [mm] aan de buitenzijde en de waaroor nodige adapters.

5 Verschuif de binnenknop op de as totdat de gewenste maat is bereikt. Let er a.u.b. op, dat de afstand draaiknop/deurbeslag tenminste 1 mm bedraagt. Bevestig verwolgens de draaiknop over de stelschoef.
6 Bekijk voordat u de buitenknop bevestigt, of u de meegeleverde afdekking voor de profielcilinderuiitsparing wiltplaatsen. Trek in dit geval de beschermende folie weg en bevestig het deksel in de uitsnijding van het slot.

7 Steek de buitenknop op de cilinder resp. de betreffende adapter en schroef.Deze met de schroef vast.De bijbehorende toewijzing en grading vindt u in de tabel.

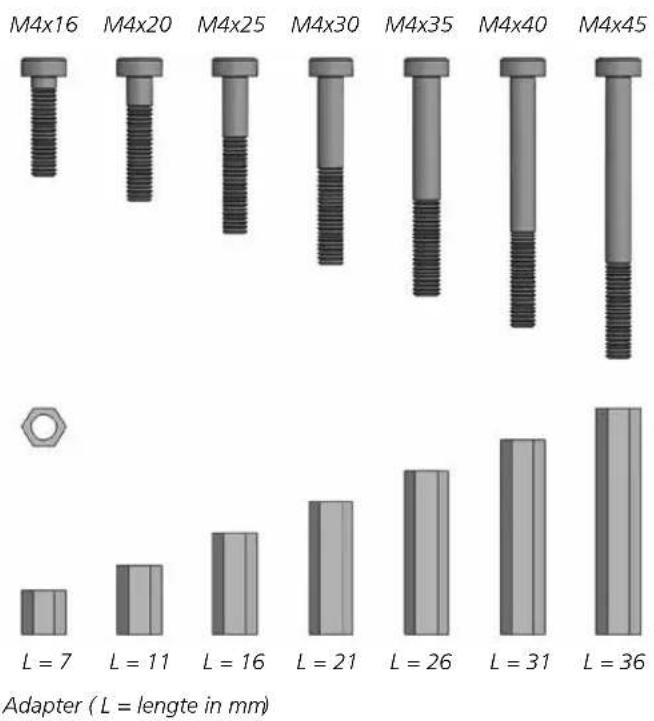

Montage buitenknop:

Schroeven	Adapterlengte	Maat A
M4x16 7 mm < = 32
M4x20 11 mm	32,5 - 36,0
M4x25 16 mm	36,5 - 41,0
M4x30 21 mm	41,5 - 46,0
M4x35 26 mm	46,5 - 51,0
M4x40 31 mm	51,5 - 56,0
M4x45 36 mm	56,5 - 61,0

zeskantadapters afb. op schaal 1:1

8 CR123A lithiumbatterij met de juiste polariteit (pluspool maar voren)plaatsen
9 Schuif de huls op de buitenknop en klik deze vast.
10 Verwijder de batterijbeveiligingsstrip op de binnenknop.
11 De functietest dient uitgevoerd te worden bij geopende deur.

Maten secuENTRY easy plus cylinder

Maatoppave in mm

Montage secuENTRY easy plus toetsenblok

Het toetsenblok is alleen in de set secuENTRY easy Pincode en secuENTRY easy Fingerprint inbegren

Let op! Vergeet Niet dat het toetsblok Niet mag worden bevestigd op de deur zelf, om zo te verhinderen dat er bij het sluiten van de deur schokken worden overgedragen. Het membraan dat op dechterzijde van het toetsblok is geplaatst, mag in geen geval worden afgesloten met lijm of andere stoffen! Ook na de montage moet er luchtuitwisseling möglichk+zijn!

• Bevestigingspositie van het toetsblok bepalen.
  Daartoe op de gewenste bevestigingspositie een openingsgeheim (bijv. pincode, fingerprint...) invoeren en controleren, of het slot ontgrendeld kan worden.
  Toetsenblok aanbrengen.

Als u de houder vastlijmt, let er dan op dat het oppervlak schoon is, dus zonder vet, olie, siliconen of andere verontreinigingen is. Verwijder de foliebeschermlaag van de bijgevoegde zichklevende onderleggers, plank de onderleggers op de muurhouser en druk ze stevig in de verlangde positie. Let er bij de montage bij lagere temperaturen op dat de uiteindelijke hechting bij 20^ pas worden bereikt na 72 uer, waarbij warmte het proces versnelt (bijvoorbeeld bij 65^ is het kleefproces al na een uur voltood). Bij vastplakken van de klemplaat op de gekleurde transparante zichtbeschermingsfolie gelden de bovenstaande voorwaarden voor de reinheid van het oppervlak en de sterkte van de zichklevende plak pads.

Ga als volgt te werk om te voorkomen dat er bellen op de gekleurde zichtbeschermingsfolie ontstaan:

• Giet een beetje water met enkele druppels afwasmiddel in een glas, roer dit voorzichtig om, zodate het Niet gaat schuiimen, en bevochtig daarmee het oppervlak, waarop de folie worden vastgeleefd.
• Trek 1 cm van de folie aan een kant van de witte foliebeschermaag af en lijn deze uit. Til de folie voorzichtig omhoog om zo nodig de positie te wijzigen en leg deze opnieuw op.
• Strijk nu de kleeffolie bijv. met een kunststofspatel van het contactoppervlak los in de richting van de nog bevestigde foliebeschermaag.

Let op! Gebruik Nieteer vloeistof danoodzakelijk is.

Schuih het toetsenblok van boven af in positie, tot de grendelhaak van de voetplaat in de behuizing van het toetsenblok vastklikt. Het toetsenblok is nu beveiligd gegen ongeoorloofde verwijdering.

• Voer een werkingsstest van de eenheid bij geopende deur. Voer daartoe meerdere keren een geldig openingsgeheim in (bijv. PIN-code, Fingerprint...).

Reinigingsaanwijizing secuENTRY easy plus toetsenblok

Door zich hoedanigheid kan zich op het oppervlak van het toetsenblok nauwelijks vuil vasthechten. Stoffige of vuile oppervlakken worden met een vochtige doek afgenomen. Er mogen geen alcoholhoudende reinigingsmiddelen (spiritus, SIDOLIN® e.d.) noch agressieve reinigingsmiddelen (aceton e.d.) worden gebruikt, aangezien.Deze het oppervlak resp.de sensor aantasten.

Batterijwissel secuENTRY easy plus toetsenblok

• Verwijder het behuizingsdeksel aan de onderzijde, door de 2 schroeven los te draaien (Tx 8).

• Trek het batterijvakdeksel omlaag tot dit losklijk et verwijder de batterijen.

Let bij hetplaatsen van neue batterijen op de juiste polariteit die op de binnenkant van het deksel afgebeeld staat.

• Om het batterijvak te sluiten drukt u eerst het batterijvakdeksel op de schroefposities in de uitdieping, voordat u de onderkant door aandrukken vastklikt.

Schroef het batterijvakdeksel vast.

Let op! Voorkom dat er bij het verwisselen van de batterijgen geen vocht in het toetsenblok geraakt.

Batterijwissel knop (binnenzijde)

1 Draai met de bijgevoegde zeskant-stiftsleutel de bovenste madeschroef los op het dekol van de cilinder. Deze kan alleen tot het opengaan van het deksel worden uitgedraaid en valt er nicht uit.

2 Klap het deksel open

3 Verwissel de batterijen. Let op de juiste polen van de batterij, die op de kast op de gemarkeerde plek zich in afgebeeld.

4 Monteer het deksel terug

Batterijwissel buitenknop

• Druk de vergrendelingen met het bijeleverde gereedschap terug en trek de knophuls los.

• Vervang de batterij en let waar bij op de correcte poolaansluiting.

Schuif de knophuls er voorzichtig weer op.

N.B.: Vergrendeling is slechts in een positie möglichk!

Let op! Zorg ervoor dat de kabel Niet worden geplet.

Let op de correcte bevestiging van de O-ring.

Laat de knophuls weever vergrendelen.

Werking van de noodsleutel (buitenzijde)

Met de mechanische noodlesleutelverschaft u zich toegang bij storingen van het system.

1 Klap de noodsleutel open aan het scharnier en schuif hem verwolgens door de schetsmatig aangegeven spleet op het deksel.

2 Draai de sleutel klosgewijs 90^ . Beweeg de buitenknop eventueel een beetje maar rechts en links, om het mechanisme vrij te make.
3 De buitenknop draaien. Het openen gebeurt na uiterlijk eén volledige omwenteling.

Draai de sleutel wee terug en trek hem eruit. Om met noodsleutel te sluiten, moet de draaiknop twee omwentelingen in beide richtingen worden gedraaid.

Demontage secuENTRY easy plus toetsenblok van Wandhouser

• Verwijder het behuizingsdeksel aan de onderijde, door de 2 schroeven los te draaien (Tx 8).

Trek het batterijvakdeksel omlaag tot dit losklikt en verwijder de batterijen.

• Druk de grendelpal met een smal gereedschap (bijv. een sleufschroevendraier) omlaag en trek het toetsblok omhoog.

Garantie

Om u een kwalitatief onberispelijk en hoogwaardig product te leveren en u bij service en reparatie optimaal te konnen helpen, is hetoodzakelijk dat foutrieve of defecte apparaten tezamen met de geldige administrorcode, de QR-code(s) en het originele aankoopbewijs bij uw dealer worden ingeleverd.

Bij retourzending op grond van uw herroepingsrecht dienen alle apparaatcomponenten zich bovendien in de fabrieksstand te bevinden en de verzegelingen op de cilinder en de knop onbeschadigd te zijn. Bij veronachtzaming van het bovenstaande verralt de garantie.

Belangrjke aanwijzingen bij once elektronische sloten

Algemeen: Zie erop toe dat de codes en codedragers Niet in onbevoegde handen geraken. Bewaar codes en codedragers waarom op een veilige plaat, waar deze uitsluitend voor geauthoriseerde Personen toegankelijk zijn. Als er een code of een codedrager verloren raakt, moet het slot maar een neue code / coderdager worden omgezet of worden verrangen.

• De fabriekcode dient te worden gewijzigd, zodia het slot in gebruik worden genomen.
• Eenvoudige codes, die gemakkelijk können worden geraden (bijv. 1, 2, 3, 4, 5, 6) möglichn nicht worden gebruikt.
• Persoonlijke gegevens (bijv. verjaardagen) of andere gegevens die op basis van aanwezige informatatie over de code-eigenaar traceerbaar zichn, mogen nicht als code worden gezruikt.
• Na het wisselen van de code moet het slot meerdereKaren bij geopende voiligheid worden getest.

Verwijdering van het apparatus

Geachte klant,
Help ons om afval te vermijden. Mocht u op enig moment van plan+zijn om dit apparaat te verwijderen, dient u waar bij te bedenken dat een groot aantal componentenaarvanuitwaardevolle materialienbestaan,die recyclebaar zijn.

Wij wijzen erop dat dergelijk gemarkeerde elektrische en elektronische apparaten inclusief de batterijen Niet samen met het huishoudelijk afval verwerkt mooten worden, maar afzonderlijk ingezameld moeten worden. Informeer bij de bevoegde instantie in uw stad / gemeenteaar de inzamelpunten voor batterijen en elektrisch/elektronisch afval.

Hierbij verzkaart de firma BurgWACHTER KG dat het betreffende apparaat aan de richtlijn 2014/53/EU, (RED) 2014/30/EU, (EMC) en 2011/65/EU (RoHS) voldoet. De volledige tekst van de EU-conformiteitsverklaring kan op het internetadres www.burg.biz worden geraadpleegd.

Over interferentie bij Bluetooth apparaten

Bluetooth apparaten make gebruik van bezelfde freiagentiebandbreedte (2,4 GHz) als Wi-Fi-apparatuur. Daardoor kan interferentie optreden, die fouten kan verrooraken of de communicatie kan onderbreken. In een dergelijk geval dienen Niet benodigde apparaten stroomloos te worden geschakeld.

Druk- en zefouten alsmede technische wijzigingen zijn voorbehonden.

Notizen

BURG-WACHTER KG

Altenhofer Weg 15

58300 Wetter

Germany

[e-mail]

www.burg.biz
