Producttype	Elektronisch slot met profielcilinder
Merk	Burg Wächter
Model	secuENTRY easy plus 5652
Voeding toetsenbord	2 MIGNON LR6 AA ALKALINE batterijen
Voeding binnenknop	2 MIGNON LR6 AA ALKALINE batterijen
Voeding buitenknop	1 CR 123A lithium batterij
Max. aantal gebruikers	50 (waarvan 24 vingerafdrukken)
Openingsmodi	6-cijferige PIN-code, vingerafdruk, passieve transponder, actieve transponder, KeyApp Bluetooth-app
Beschermingsgraad (toetsenbord PINCODE)	IP65
Beschermingsgraad (vingerafdruktoetsenbord)	IP55
Beschermingsgraad (cilinder)	IP65
Afmetingen cilinder (instelbaar)	Tot 119 mm deurdikte (61/59 mm vanaf het midden van de bevestigingsschroef)
Diameter buitenknop	34 mm
Diameter binnenknop	30 mm
Gebruikstemperatuur	-15°C tot +50°C
Toegestane luchtvochtigheid	Tot 95% RV (zonder condensatie)
Connectiviteit	Bluetooth Low Energy (2,402 - 2,483 GHz, max. vermogen 7,5 dBm)
Fabrieksbeheerderscode	1-2-3-4-5-6 (absoluut wijzigen)
Blokkering na fout	3 foutieve invoeren: 1 minuut, daarna 3 minuten
Noodslot	Ja (mechanisch, buitenzijde)
Montage	Zonder boren, aanpasbaar op profielcilinderslot
Reiniging	Vochtige doek, geen agressieve of alcoholhoudende reinigingsmiddelen

Veelgestelde vragen - secuENTRY easy plus 5652 Burg Wächter

Hoe vervang ik de batterijen van het toetsenbord?

Verwijder de behuizing door de 2 schroeven (Tx 8) los te draaien. Trek het batterijdeksel naar beneden en vervang de 2 AA-batterijen met inachtneming van de polariteit. Sluit het deksel en draai de schroeven weer vast.

Wat moet ik doen als ik de beheerderscode ben vergeten?

De beheerderscode staat ook op de QR-code van de binnenknop. Als u de QR-code en de code bent kwijtgeraakt, is het niet meer mogelijk de cilinder opnieuw te programmeren. Bewaar deze informatie zorgvuldig.

Hoe voeg ik een nieuwe gebruiker toe met een pincode?

Activeer het toetsenbord met de toets '', druk op FUNC, selecteer 'beheerdermenu', vervolgens 'gebruiker aanmaken' en 'gebruiker aanmaken: code'. Voer de beheerderscode in, daarna de nieuwe 6-cijferige code en bevestig.

De KeyApp-app detecteert de cilinder niet. Wat moet ik doen?

Controleer of de Bluetooth van uw smartphone is ingeschakeld en de cilinder onder spanning staat (batterij geplaatst). Zorg dat u zich in de buurt bevindt (minder dan 10 m). Als het probleem aanhoudt, verhoog dan het zendvermogen in het menu 'installatie' van het toetsenbord.

Hoe open ik de deur met de noodsleutel?

Open het scharnier van de noodsleutel, steek deze in de sleuf van de afdekking, draai hem 90° met de klok mee terwijl u de buitenknop iets meedraait. De deur opent na een volledige draai. Om te sluiten, draai de sleutel tegen de klok in.

Wat is de levensduur van de batterijen?

De levensduur hangt af van het gebruik. Onder normale omstandigheden gaan de AA-batterijen van het toetsenbord en de binnenknop ongeveer 1 jaar mee, en de lithiumbatterij van de buitenknop ongeveer 2 jaar. Een lichtsignaal (5 knipperingen) geeft aan dat de batterijen bijna leeg zijn.

Kan ik het slot zonder toetsenbord gebruiken?

Ja, het model secuENTRY easy plus PASSIEVE TRANSPONDER heeft geen toetsenbord. Openen gaat met passieve transponder. De transponders kunnen worden geregistreerd via de optionele pc-software secuENTRY.

Hoe reset ik de vingerafdruksensor?

Selecteer in het menu 'beheerder' 'FP reset'. Deze bewerking wist alle vingerafdrukken maar behoudt de gebruikers. Volg de instructies op het scherm.

Wat moet ik doen als de diode van de cilinder 5 keer knippert?

Dit signaal geeft aan dat de batterij van de cilinder leeg is. Vervang de batterijen van de binnenknop (2x AA) en/of de batterij van de buitenknop (CR123A) naar gelang het geval.

Is het mogelijk om de deur op afstand te vergrendelen met de app?

De KeyApp-app kan de deur openen, maar niet op afstand vergrendelen. Vergrendelen gebeurt handmatig door aan de binnen- of buitenknop te draaien. Sommige geavanceerde functies (zoals tijdvertraging) zijn beschikbaar via de optionele pc-software.

GEBRUIKSAANWIJZING secuENTRY easy plus 5652 Burg Wächter

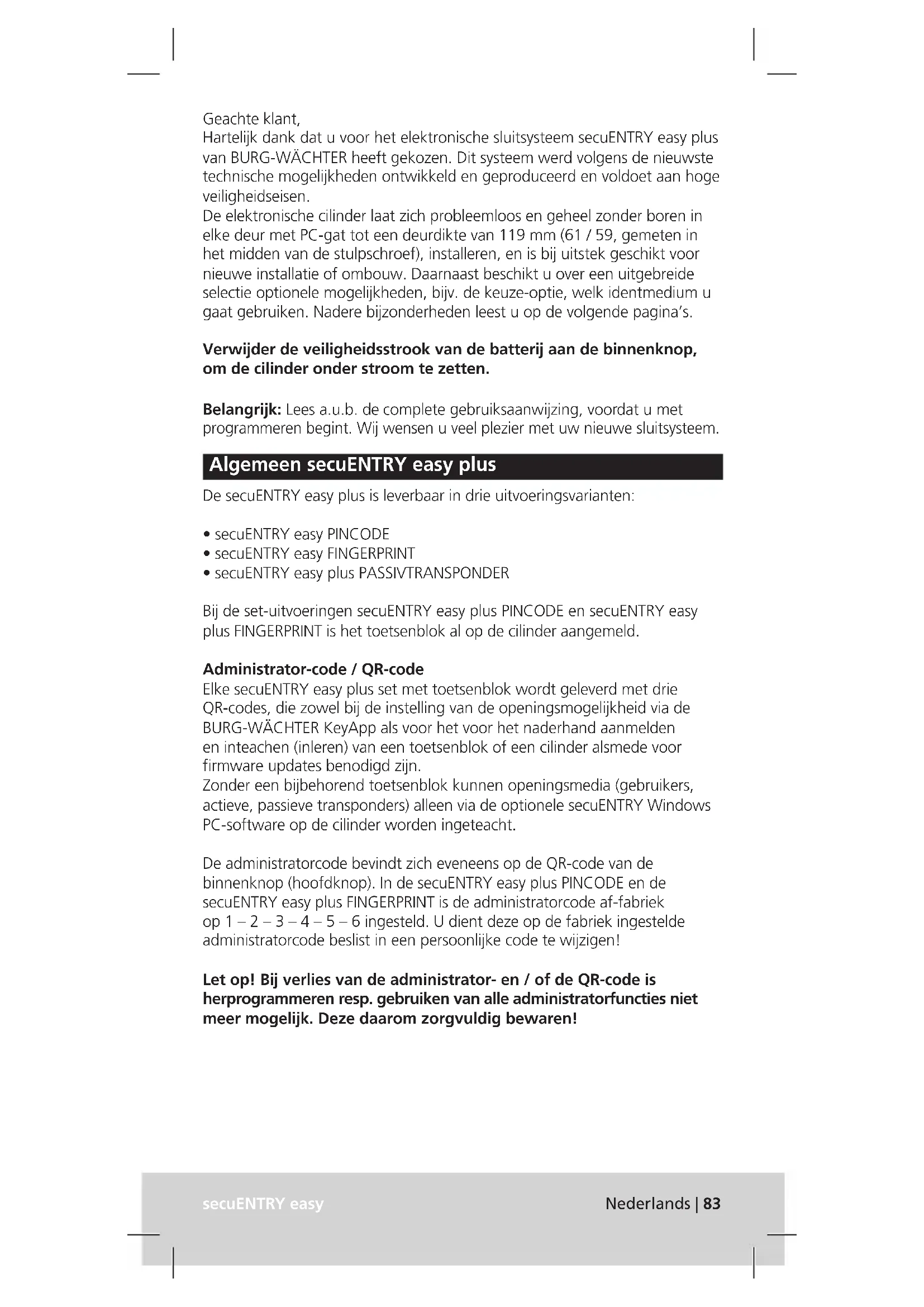

Hartelijk dank dat u voor het elektronische sluitsysteem secuENTRY easy plus van BURG-WÄCHTER heeft gekozen. Dit systeem werd volgens de nieuwste technische mogelijkheden ontwikkeld en geproduceerd en voldoet aan hoge veiligheidseisen.

De elektronische cilinder laat zich probleemloos en geheel zonder boren in elke deur met PC-gat tot een deurdikte van 119 mm (61 / 59, gemeten in het midden van de stulpschroef), installeren, en is bij uitstek geschikt voor nieuwe installatie of ombouw. Daarnaast beschikt u over een uitgebreide selectie optionele mogelijkheden, bijv. de keuze-optie, welk identmedium u gaat gebruiken. Nadere bijzonderheden leest u op de volgende pagina's.

Verwijder de veiligheidsstrook van de batterij aan de binnenknop, om de cilinder onder stroom te zetten.

Belangrijk: Lees a.u.b. de complete gebruiksaanwijzing, voordat u met programmeren begint. Wij wensen u veel plezier met uw nieuwe sluitsysteem.

Algemeen secuENTRY easy plus

De secuENTRY easy plus is leverbaar in drie uitvoeringsvarianten:

• secuENTRY easy PINCODE
• secuENTRY easy FINGERPRINT
• secuENTRY easy plus PASSIVTRANSPONDER

Bij de set-uitvoeringen secuENTRY easy plus PINCODE en secuENTRY easy plus FINGERPRINT is het toetsenblok al op de cilinder aangemeld.

Administrator-code / QR-code

Elke secuENTRY easy plus set met toetsenblok wordt geleverd met drie QR-codes, die zowel bij de instelling van de openingsmogelijkheid via de BURG-WÄCHTER KeyApp als voor het voor het naderhand aanmelden en inteachen (inleren) van een toetsenblok of een cilinder alsmede voor firmware updates benodigd zijn.

Zonder een bijbehorend toetsenblok kunnen openingsmedia (gebruikers, actieve, passieve transponders) alleen via de optionele secuENTRY Windows PC-software op de cilinder worden ingeteacht.

De administratorcode bevindt zich eveneens op de QR-code van de binnenknop (hoofdknop). In de secuENTRY easy plus PINCODE en de secuENTRY easy plus FINGERPRINT is de administratorcode af-fabriek op 1 - 2 - 3 - 4 - 5 - 6 ingesteld. U dient deze op de fabriek ingestelde administratorcode beslist in een persoonlijke code te wijzigen!

Let op! Bij verlies van de administrator- en / of de QR-code is herprogrammeren resp. gebruiken van alle administratorfuncties niet meer mogelijk. Deze daarom zorgvuldig bewaren!

SN: 1029f:00:54 MAC: 30162125:00:00:25 AES: 4519915170/70148143/511 871971560562883192106 TYPE: 12 SN: 1029c:00:58 MAC: 30162125:00:00:60 AES: 45125153228866666701 8718x0493171288898 ADM: 123436 UID: 043253735664: 34x80x90:00x00 BW: 75mmx1x32.99(uc.cn)3e: 06x50ed:34x51fe(ua)43 Type: z 1 2 3

1 Toetsenblok (SN; MAC; AES; Type)

Mocht u een secuENTRY easy plus PASSIVTRANSPONDER hebben aangeschaft, vindt u in het veld „Type“ het nummer van de betreffende transponder.

Tip: De QR-code kan ook in elektronische vorm als bestand ingescand of als foto op een beschermde gegevensdrager worden opgeslagen.

Voor evt. optredend letsel of schade die tijdens montage of als gevolg van ondeskundige hantering ontstaan, aanvaardt de fabrikant geen aansprakelijkheid.

Extra functies via de optionele secuENTRY software, bijv.:

• Gebruikersadministratie
  • Toewijzing van rechten
  • Geschiedenisfunctie

In de draaiknop aan de buitenzijde van de deur bevindt zich een optische signalering in de vorm van een LED.

Via deze LED ontvangt u de volgende aanwijzingen:

• 1 x kort: Cilinder schakelt in
• 2 x kort: Cilinder schakelt uit
- 3 x kort: transponder TAG herkend, geen openingsbevoegdheid
- 4 x kort: permanente opening geactiveerd.
- 1 × kort, 1 × lang, 2 sec. pauze, herhaling: Slot in de programmeermodus
- 5 × kort, 2 sec. pauze, herhaling per 20 sec.: Batterij in de cilinder leeg

Optische signalering buitenknop

In de draaiknop aan de buitenzijde van de deur bevindt zich een optische signalering in de vorm van een LED.

Via deze LED ontvangt u de volgende aanwijzingen:

• 1 x kort: Cilinder schakelt in
• 2 x kort: Cilinder schakelt uit
- 3 x kort: transponder TAG herkend, geen openingsbevoegdheid
- 4 x kort: permanente opening geactiveerd.
- 1 x kort, 1 x lang, 2 sec. pauze, herhaling: Slot in de programmeermodus
- 5 × kort, 2 sec. pauze, herhaling per 20 sec.: Batterij in de cilinder leeg

Technische gegevens

Spertijden Na 3 × verkeerde code-invoer 1 minuut, daarna telkens 3 minuten
Display In 12 talen instelbaar
Betrouwbare om-gevingscondities*	-15 °C/+50 °C/tot max. 95 % rel.luchtvochtigheid (niet condenserend) Het display kan bij extreme temperatuurwisselingen langzaam reageren respectievelijk donker worden.
Beveiligingsgraad Beveiligingsgraad toetsenblok PINCODE IP65 Beveiligingsgraad toetsenblok Fingerprint IP55 Beveiligingsgraad cilinder IP65
Voedingsspanning 2	× MIGNON LR6 AA ALKALINE voor het toetsenblok2 × MIGNON LR6 AA ALKALINE voor de binnenknop1 x CR 123A lithium voor de buitenknop
Zendvermogen en frequentiebereik:	Bluetooth Low Energy, Maximum Transmit Output Power 7,5dBmFrequency usage range 2,402GHz ... 2,483 GHz

Openen

De secuENTRY easy plus Set kan al naar gelang de uitvoeringsvariant met een 6-cijferige code, de BURG-WÄCHTER KeyApp, met de passieve transponder, met de actieve transponder of via Fingerprint worden bediend.

Openen met PIN-code

• Schakel het toetsenblok in via de ⏻ toets
• Voer de 6-cijferige pincode in (af fabriek „1-2-3-4-5-6“).
  In het display verschijnt „Draaiknop bedienen a.u.b.!“ en de in de cilinder geïntegreerde LED knippert één keer bij succesvol openen.
• Draai de cilinderknop

Openen met fingerprint

• Schakel het toetsenblok in via de ⏻ toets
• Sleep de ingeteachte vinger van boven naar beneden midden over de sensor. Op het display verschijnt "Draaiknop bedienen a.u.b.! " en de in de cilinder geïntegreerde LED licht één keer op bij succesvol openen.
• Draai de cilinderknop

Openen met de passieve transponder

• Houd de transponder aan de kopse zijde op een afstand van max. 1 cm vóór de cilinderknop. De in de cilinder geïntegreerde LED knippert één keer bij succesvol openen.
• Draai de cilinderknop

Denk er om dat het toetsenblok bij het openen met de KeyApp, de actieve of passieve transponder tevoren niet via de ⏻-toets mag worden ingeschakeld!

Openen met de actieve transponder

• Bedien de openingsbutton 1x kort op een afstand van max. 4 m vóór de cilinderknop. De in de cilinder geïntegreerde LED knippert één keer bij succesvol openen.
• Draai de cilinderknop

Openen met de BURG-WÄCHTER KeyApp

• Houd uw smart device vóór de cilinderknop en druk op de openingsbutton van de KeyApp.
• De in de cilinder geïntegreerde LED knippert één keer bij succesvol openen.
• Draai de cilinderknop

De BURG-WÄCHTER KeyApp kunt u downloaden in de App Store resp. in de Google Play Store. Voer daartoe simpelweg de zoekterm "secuENTRY" of "KeyApp" in. Compatibel met Samsung Galaxy S4, S4 mini, S5 en S5 mini, S6, S6-Edge, S7, S7-Edge, S8, S8Plus vanaf Android 4.3 KitKat of 5.0 Lollipop, Apple iPhone 4S, 5, 5S, 6, 6Plus, 6S, 6S-Plus,7 en 7-Plus vanaf iOS 10.3.2.

Controleer onder: www.burg.biz/secuentry/description of er nog meer smartphones compatibel zijn met de app.

Verpakkingsinhoud

secuENTRY easy plus PINCODE

Algemeen

De bediening van de elektronische cilinder geschiedt via invoer van een pincode. Daarnaast kan het slot via de BURG-WÄCHTER KeyApp, of met de passieve en actieve transponder worden bediend.

Verpakkingsinhoud

1 QR-code toetsenblok
2 Toetsenblok
3 Buitenknop
4 Bevestigingsmateriaal 1 toetsenblok
5 Bevestigingsmateriaal 2 toetsenblok (lij mpads)
6 Rubberafdekking

7 Schroevendraaier Tx (maat 8)
8 Stulpschroef
9 Inbussleutel (maat 3)
^10 Twee QR-codes per cilinder

11 Cilinder
12 Wandhouderplaat
13 Zichtbeschermingsfolie

Met het secuENTRY Fingerprint toetsenblok kunnen maximaal 24 vingers worden ingeprogrammeerd. De gebruikers worden afzonderlij k aangemaakt (USER.xxxx FP). Daarnaast kan het slot via een pincode, de BURG-WÄCHTER KeyApp of met de transponder worden bediend.

Verpakkingsinhoud

1 QR-code toetsenblok
2 Toetsenblok
3 Buitenknop
4 Bevestigingsmateriaal 1 toetsenblok
5 Bevestigingsmateriaal 2 toetsenblok (lij mpads)
6 Rubberafdekking

7 Schroevendraaier Tx (maat 8)
8 Stulpschroef
9 Inbussleutel (maat 3)
10 QR-code cilinder

11 Cilinder
12 Wandhouderplaat
13 Zichtbeschermingsfolie

Let op! De Fingerprint-sensor mag niet met reinigingsmiddelen worden schoongemaakt. Gebruik daarvoor een iets vochtige doek.

Functions

- Aantal gebruikers in totaal: maximaal 50, aantal fi ngerprints daarvan: max. 24

secuENTRY easy plus passieve transponder

Algemeen

De bediening van de elektronische cilinder geschiedt via een passieve transponder. Extra transponders kunnen via de secuENTRY software of een toetsenblok worden aangemeld.

Verpakkingsinhoud

3 Buitenknop
6 Rubberafdekking
7 Schroevendraaier Tx (maat 8)
8 Stulpschroef
9 Inbussleutel (maat 3)
10 QR-code cilinder
11 Cilinder

Schematische weergave van de menufuncties

Zodra op het display het symbool „Func:M“ verschijnt, komt u via indrukken van de toets „Functie“ in het menu. In het menu heeft u vervolgens met de toetsen „1“ en „2“ een scrolfunctie ter beschikking, om door de structuur te navigeren. Met de toets ← (Enter) komt u in het volgende menuniveau.

Let op!

De menustructuur kan afhankelijk van de softwareversie van het toetsenblok variëren.

Opbouw menustrutuur

Menu Codewijziging

Men Taal / Language

Menu Administrator

Menu Gebruiker aanmaken

Aanmaken: Code

Aanmaken: sE Key

Aanmaken: Transponder 1,2

Aanmaken: Fingerprint

Menu Gebruiker toewijzen

Aanmaken: Code

Aanmaken: sE Key

Aanmaken: Transponder 1,2

Aanmaken: Fingerprint

Menu Verwijderen

Menu Tijdfuncties

Instellen van de kloktijd 2,3

Instellen van de datum 2,3

Menu Setup

Aanmelden

Reorganiseren

Zendvermogen

Firmware update

Display-contrast

Programmeren

Menu FP reset 1,2

Menu Info

Info EE versie en serienummer

Info AE versie en serienummer

Info looptijd

Info openingsteller

Info inbedrijfstellingsdatum

Beschrijving van de menustructuur

Op de volgende pagina's worden de functies voor de producten

ENTRY Pincode en ENTRY Fingerprint beschreven.

Menu Codewijziging

Wijziging van de administratorcode en van de gebruikerscode.

• Schakel het toetsenblok met de toets ⏻ in
• Druk vervolgens op FUNC Er verschijnt „Menu / Codewijziging“
• Bevestig de selectie met
• Met toets 1 respectievelijk 2 kunt u nu zolang scrollen, tot de administrator/gebruiker wordt aangegeven, wiens gebruikerscode gewijzigd moet worden.
• Bevestig met
• Voer de tot dusver geldende (oude) code in en druk op ←
• Voer de nieuwe code in en bevestig met
• Herhaal de invoer en bevestig opnieuw met←!

Aanwijzing: Bij de eerste inbedrijfstelling van een cilinder worden tevens gegevens over de actuele datum en de kloktijd opgevraagd:

• Invoer van de dag (2-cijferig), bevestig de selectie met
• Invoer van de maand (2-cijferig), bevestig de selectie met
• Invoer van het jaar (2-cijferig), bevestig de selectie met ←
• Invoer van het uur (2-cijferig), bevestig de selectie met ←
• Invoer van de minuten (2-cijferig), bevestig de selectie met ←
  Bij een juiste invoer verschijnt „Codewijziging uitgevoerd“

Menu Taal / Language

Taalinstelling

• Schakel het toetsenblok met de toets ⏻ in.
• Druk vervolgens op FUNC, er verschijnt „Menu/Codewijziging“
• Scrol met toets 2, tot Menu Administrator verschijnt
• Bevestig met
• Scrol met toets 1 resp. 2 net zo lang, tot de gewenste taal verschijnt
• Bevestig met ←.

Menu Administrator

In het menu Administrateur heeft u verschillende submenu's tot uw beschikking.

Submenu Gebruiker met code aanmaken

• Schakel het toetsenblok met de toets ⏻ in.
• Druk vervolgens op FUNC, er verschijnt „Menu/Codewijziging“
• Scrol met toets 2, tot „Menu Administrator“ verschijnt
• Bevestig met ←. Het menupunt „Gebr. aanmaken“ verschijnt.
• Bevestig met
• Scrol met toets 2 tot „Gebruiker aanmaken: code“ verschijnt
• Bevestig met
• Voer de administratorcode in, om bevoegdheid tot programmeren te verkrijgen.
• De volgende vrije geheugenplaats wordt getoond (bijv. USER.003)
• Voer de 6-cijferige code in en bevestig 2 x met
• Op het display verschijnt „Gegevens zijn opgeslagen“

Submenu Gebruiker met transponder aanmaken

• Schakel het toetsenblok met de toets in.
• Druk vervolgens op FUNC, er verschijnt „Menu/Codewijziging“
• Scrol met toets 2, tot „Menu Administrator“ verschijnt
• Bevestig met ←. Het menupunt „Gebr. aanmaken“ verschijnt.
• Bevestig met
• Scrol met toets 2, tot „Aanmaken transponder“ verschijnt
• Bevestig met
• Voer de administratorcode in, om bevoegdheid tot programmeren te verkrijgen.
• Houd de aan te melden transponder met de kopse kant tegen de knop. Op het display verschijnt „USER.xxxx TR met succes aangemaakt“.

Submenu gebruiker aanmaken met fingerprint

(Functie alleen actief bij ENTRY Fingerprint en met toetsenblok ENTRY KP FP)

• Schakel het toetsenblok met de toets (in.
• Druk vervolgens op FUNC, er verschijnt "Menu/Codewijziging"
• Scrol met toets 2, tot "Menu Administrator" verschijnt.
• Bevestig met ← Het verschijnt het menupunt „Gebr. aanmaken“
• Bevestig met
• Scrol met toets 2, tot het menupunt „Aanmaken: Fingerprint“ verschijnt
• Voer de administratorcode in, om bevoegdheid tot programmeren te verkrijgen.
• Op het display verschijnt „Vinger inteachen“
• Haal de in te teachen vinger meerdere keren over het midden van de sensor (op het display wordt het aantal bewegingen meegeteld).
• Op het display verschijnt „User_XXX_FP“ met succes ingeteacht.

Submenu Gebruiker met sE Key (Actieve transponder) aanmaken:

• Schakel het toetsenblok in via de toets.
• Druk vervolgens op FUNC, er verschijnt „Menu/Codewijziging“.
• Scrol met toets 2, tot „Menu Administrator“ verschijnt.
• Bevestig de selectie met
• Het menupunt „Gebruiker aanmaken“ verschijnt.
• Bevestig de selectie met ←
• Scrol met toets 2, tot „Aanmaken: SE Key“ verschijnt
• Bevestig de selectie met ←
• Voer de administratorcode in, om bevoegdheid tot programmeren te verkrijgen.
• Bedien de sE Key in de nabijheid van de cilinder
• Op het display verschijnt „USER.xxxx KY met succes aangemaakt“

Submenu Toewijzen van een code

• Via deze functie heeft u de mogelijkheid om aan een reeds bestaande gebruiker achteraf een code toe te wijzen. Ga daartoe als volgt te werk:
• Schakel het toetsenblok in via de toets.
• Druk vervolgens op FUNC, er verschijnt „Menu/Codewijziging“.
• Scrol met toets 2, tot „Menu Administrator“ verschijnt.
• Bevestig de selectie met
• Scrol met toets 2, totdat „Toewijzen“ verschijnt
• Bevestig de selectie met ←
• Scrol met toets 2 tot „Gebruiker aanmaken: code“ verschijnt.
• Bevestig de selectie met ←
• Voer de administratorcode in, om bevoegdheid tot programmeren te verkrijgen.
• Scrol naar de gebruiker, aan wie u een code wilt toewijzen en bevestig met ←
• Voer een 6-cijferige code in en bevestig 2 x met
• Op het display verschijnt „Gegevens werden opgeslagen“.

Submenu Tijdfuncties (alleen bij Premium)

Hier worden kloktijd en datum ingesteld

Submenu Toewijzen van een transponder

Via deze functie heeft u de mogelijkheid om aan een reeds bestaande gebruiker achteraf een transponder toe te wijzen. Ga daartoe als volgt te werk:

• Schakel het toetsenblok in via de toets
• Druk vervolgens op FUNC – Er verschijnt „Menu/Codewijziging“.
• Scrol met toets 2, tot „Menü Administrator“ verschijnt.
• Bevestig de selectie met ←
• Scrol met toets 2, totdat „Toewijzen“ verschijnt
• Bevestig de selectie met ←
• Scrol met toets 2 tot „Gebruiker aanmaken: transponder“ verschijnt.
• Bevestig de selectie met ←
• Voer de administratorcode in, om bevoegdheid tot programmeren te verkrijgen.
• Scrol naar de gebruiker, aan wie u een transponder wilt toewijzen en bevestig met ←
• Houd de transponder direct met de kopse kant vóór de buitenknop en bevestig op het toetsenblok met ←
• Op het display verschijnt „USER.xxxx TR met succes aangemaakt“.

Submenu Toewijzen van een vinger

Via deze functie heeft u de mogelijkheid om aan een reeds bestaande gebruiker achteraf een vinger toe te wijzen. Ga daartoe als volgt te werk:

• Schakel het toetsenblok in via de toets
• Druk vervolgens op FUNC – Er verschijnt „Menu/Codewijziging“.
• Scrol met toets 2, tot "Menu Administrator" verschijnt.
• Bevestig de selectie met ←
• Scrol met toets 2, totdat „Toewijzen“ verschijnt
• Bevestig de selectie met ←
• Scrol met toets 2 tot „Gebruiker aanmaken: fingerprint“ verschijnt.
• Bevestig de selectie met ←
• Voer de administratorcode in, om bevoegdheid tot programmeren te verkrijgen.
• Scrol naar de gebruiker, aan wie u een vinger wilt toewijzen en bevestig met ←
• Haal de in te teachen vinger meerdere keren over het midden van de sensor (op het display wordt het aantal bewegingen meegeteld).
• Op het display verschijnt „USER.xxxx FP met succes aangemaakt“.

Submenu Wissen

U heeft via dit menu de mogelijkheid een gebruiker te wissen.

• Schakel het toetsenblok in via de toets ⏻.
• Druk vervolgens op FUNC – Er verschijnt „Menu/Codewijziging“
• Scrol met toets 2, tot „Menü Administrator“ verschijnt.
• Bevestig de selectie met ←
• Scrol met toets 2, tot „Admin. instell. verwijderen“ verschijnt.
• Bevestig de selectie met
• Voer de administratorcode in, om bevoegdheid tot programmeren te verkrijgen.
• Scrol naar het identmedium dat u wilt verwijderen en bevestig 2x met
• Op het display verschijnt „Record verwijderd“

Instellen van de tijd:

In de standaardfunctie niet beschikbaar.

Instellen van de datum:

In de standaardfunctie niet beschikbaar.

Submenu Setup

Algemene systeeminstellingen

Aanmelden

Bij het verwisselen van de cilinder of het toetsenblok moeten beide eenheden opnieuw op elkaar afgestemd worden, opdat beide met elkaar kunnen communiceren.

Aanmelden van een toetsenblok

• Schakel het toetsenblok met de toets ⏻ in.
• Druk vervolgens op FUNC, er verschijnt „Menu/Codewijziging“
• Met de toets 1 resp. 2 kunt u nu net zo lang scrollen, tot u in het „Menu Administrator“ komt.
• Bevestig met
• Met de toets 1 resp. 2 kunt u nu net zo lang scrollen, tot u in het menu Admin. instell. „Setup“ komt.
• Bevestig met
• Met de toets 1 resp. 2 kunt u nu net zo lang scrollen, tot u in het menu Admin. „Setup“ Aanmelden komt.
• Bevestig met
• Voer de Admin. code van de in te teachen eenheid in
• Na succesvolle aanmelding verschijnt „Gegevens zijn opgeslagen“

Let op! Zorg ervoor, dat zich bij het aanmelden van een nieuwe toetsenblok respectievelijk van een nieuwe cilinder geen andere secuENTRY-eenheid onder spanning in de onmiddellijke nabijheid bevindt, omdat deze bij vergissing aangesproken kan worden. In geval van twijfel moeten deze eenheden eerst stroomloos worden gemaakt (batterijen uitnemen).

Reorganiseren

Er wordt aanbevolen om deze functie op te roepen, wanneer meerdere gebruikers gewist werden.

• Schakel het toetsenblok met de toets (in
• Druk vervolgens op FUNC, er verschijnt "Menu/Codewijziging"
• Scrol met toets 2, tot „Menu Administrator“ verschijnt
• Bevestig met
• Scrol met toets 2, totdat u het menupunt „Setup“ verschijnt
• Bevestig met
• Het menupunt „Reorganiseren“ verschijnt
• Bevestig met
• Voer de administratorcode in, om bevoegdheid tot programmeren te verkrijgen.
• Er verschijnt de melding „Reorganiseren is bezig“

Submenu FP-reset

(Functie alleen actief bij ENTRY Fingerprint en met toetsenblok ENTRY KP FP)

Zendvermogen

Via het zendvermogen wordt het systeem qua stroomverbruik geoptimaliseerd, het zendbereik van de cilinder het toetsenblok vergroot of verkleind. Bij levering is een gering zendvermogen ingesteld om een zo lang mogelijke batterijlevensduur te verkrijgen. Het zendvermogen dient alleen te worden verhoogd, als er veelvuldig transmissieproblemen optreden. Doorgaans hoeft de instelling niet te worden aangepast.

Firmware update

Het secuENTRY toetsenblok kan sequentieel via de Burg-Wächter KeyApp worden geactualiseerd. De precieze procedure staat beschreven in de handleiding van de ConfigApp.

Display-contrast

• Schakel het toetsenblok in via de toets ⏻.
• Druk vervolgens op FUNC, er verschijnt „Menu/Codewijziging“
• Scrol met toets 2, tot "Menu Administrator" verschijnt.
• Bevestig de selectie met
• Scrol met toets 2, totdat „Setup“ verschijnt.
• Bevestig de selectie met
• Scrol met toets 2, totdat „Display Contrast“ verschijnt.
• Bevestig de selectie met
• Kies met toets 1 (zwakker) of toets 2 (sterker) het gewenste contrastniveau.

Programmeren

Via Programmeren kunt u een met de PC-software aangemaakte gegevensrecord in het toetsenblok te laden. De gegevensrecord kan zowel met de PC-software als met de secuENTRY ConfigApp worden gerogrammeerd.

• Schakel het toetsenblok in via de toets
• Druk vervolgens op FUNC – Er verschijnt „Menu/Codewijziging“.
• Scrol met toets 2, tot "Menu Administrator" verschijnt.
• Bevestig de selectie met
• Scrol met toets 2, totdat „Setup“ verschijnt.
• Bevestig de selectie met
• Scrol met toets 2, totdat „Programmeren“ verschijnt
• Bevestig de selectie met
• Voer de administratorcode in, om bevoegdheid tot programmeren te verkrijgen.
• Op het display verschijnt de melding „Start the Filetransmission“. Het toetsenblok bevindt zich nu in de programmeermodus en kan met de PC-software of de ConfigApp worden geprogrammeerd.

Alle opgeslagen vingerscans worden gewist, de bijbehorende gebruikers blijven echter bewaard. Kies bij herhaalde foutfuncties in het kader van het gebruik van de vingerscan dit menu en volg de aanwijzingen op het display

Menu Info

Onder deze functie kunt u zich uiteenlopende systeeminformaties laten tonen.

• Schakel het toetsenblok met de toets
• Druk vervolgens op FUNC, er verschijnt "Menu/Codewijziging"
• Scrol met toets 2, tot het menu „Menü Info“ verschijnt
• Bevestig met ←
• Met toets 1 resp. 2 kunt u tussen de volgende informaties scrollen:
• Versie- en serienummer van het toetsenblok
• Versie- en serienummer van de cilinder
• Bedrijfstijd van de cilinder
• Openingen van de cilinder
• Inbedrijfstelling datum en kloktijd van de cilinder

Aanwijzing: Om veiligheidsredenen wordt de volledige informatie van de cilinder alleen na invoer van de geldige administratorcode getoond.

Montage secuENTRY easy plus cilinder

Onderstaand vindt u een uitleg van het inbouwen van de secuENTRY easy plus cilinder. Lees voorafgaand aan de montage deze montagehandleiding nauwkeurig door.

Aanwijzing:

De basismaat van de cilinder bedraagt per zijde 30 mm. De cilinder is aan de binnenzijde uitgerust met een speciaal palsysteem en voor de buitenknop is een adapterset bijgevoegd, waarmee u de cilinder aan deurdiktes tot 119 mm (61/59, gemeten in het midden van de stulpschroef) kunt aanpassen. Een voorafgaande opmeting is niet noodzakelijk. Uw set wordt geleverd met de bij de verschillende adapterlengtes passende schroeven. Bij levering is de cilinder-binnenknop geheel ingeschoven (minimale deurdikte). Voordat u de cilinder in de deur plaatst, dient deze eerst worden ingesteld op de bestaande deurdikte.

Het losmaken en bevestigen van de binnenknop gebeurt middels een geïntegreerde madeschroef in de draaiknop.

Let op! Trek de binnenknop nooit compleet van de as af, omdat anders de elektronica beschadigd wordt! De madeschroef die voor de bevestiging op de as zorgt, mag alleen iets worden losgedraaid en blijft steeds in de kunststofknop. De madeschroef dient als borging tegen lostrekken!

Ga zorgvuldig te werk bij de montage. Vermijd te allen tijde stoten of vallen. Het slot hoeft noch ingevet noch geolied te worden.

Ga bij het inbouwen als volgt te werk:

1 Ruwe bepaling van de deurdikte (incl. het beslag)
2 Trek de buitenknop van de as, verschuif de binnenknop over het palsysteem (afstanden 2,85 mm) naar de gewenste maat.

Binnenknop 30 mm verstelbaar

3 Al naar gelang de deurdikte heeft u de mogelijkheid om aan de buitenzijde passende adapters te plaatsen, om een betere geleiding van de noodsleutel te verkrijgen.

De volgende combinaties zijn mogelijk:

Afstand stulpschroef / beslag (mm) aan de buitenzijde	Adapter 1 Adapter 2
< 43 --
44-53X -
54-60XX

x Keuze

-: niet beoogd

Tab. 1: Afstand stulpschroef / beslag [mm] aan de buitenzijde en de daarvoor nodige adapters.

M2 × 10 Adapter 1

2,9×16Adapter 2

4 Schuif de secuENTRY easy cilinder van binnen naar buiten door het insteekslot in de deur en draai vervolgens de stulpschroef aan.

5 Verschuif de binnenknop op de as totdat de gewenste maat is bereikt. Let er a.u.b. op, dat de afstand draaiknop/deurbeslag tenminste 1 mm bedraagt. Bevestig vervolgens de draaiknop over de stelschroef.

6 Bekijk voordat u de buitenknop bevestigt, of u de meegeleverde afdekking voor de profielcilinderuitsparing wilt plaatsen. Trek in dit geval de beschermende folie weg en bevestig het deksel in de uitsnijding van het slot.

7 Steek de buitenknop op de cilinder resp. de betreffende adapter en schroef deze met de schroef vast. De bij behorende toewij zing en gradering vindt u in de tabel.

Montage buitenknop:

Schroef Adapter

Schroeven Adapterlengte Maat A
M4x16 7 mm <= 32
M4x20 11 mm	32,5 - 36,0
M4x25 16 mm	36,5 - 41,0
M4x30 21 mm	41,5 - 46,0
M4x35 26 mm	46,5 - 51,0
M4x40 31 mm	51,5 - 56,0
M4x45 36 mm	56,5 - 61,0

Overzicht van de schroeven en zeskantadapters afb. op schaal 1:1

M4x16 M4x20 M4x25 M4x30 M4x35 M4x40 M4x45 L = 7 L = 11 L = 16 L = 21 L = 26 L = 31 L = 36

8 CR123A lithiumbatterij met de juiste polariteit (pluspool naar voren) plaatsen
9 Schuif de huls op de buitenknop en klik deze vast.
10 Verwij der de batterij beveiligingsstrip op de binnenknop.
11 De functietest dient uitgevoerd te worden bij geopende deur.

Maten secuENTRY easy plus cilinder

ø 34 Buitenzijde 57 1-29 30 30 1-31 Binnenzijde 52 ø 30

Maatopgave in mm

Montage secuENTRY easy plus toetsenblok

Het toetsenblok is alleen in de set secuENTRY easy Pincode en secuENTRY easy Fingerprint inbegrepen

Let op! Vergeet niet dat het toetsenblok niet mag worden bevestigd op de deur zelf, om zo te verhinderen dat er bij het sluiten van de deur schokken worden overgedragen. Het membraan dat op de achterzijde van het toetsenblok is geplaatst, mag in geen geval worden afgesloten met lijm of andere stoffen! Ook na de montage moet er luchtuitwisseling mogelijk zijn!

• Bevestigingspositie van het toetsenblok bepalen.
  Daartoe op de gewenste bevestigingspositie een openingsgeheim (bijv. pincode, fingerprint...) invoeren en controleren, of het slot ontgrendeld kan worden.
• Toetsenblok aanbrengen.

Als u de houder vastlijmt, let er dan op dat het oppervlak schoon is, dus zonder vet, olie, siliconen of andere verontreinigingen is. Verwijder de foliebeschermlaag van de bijgevoegde zelfklevende onderleggers, plak de onderleggers op de muurhouder en druk ze stevig in de verlangde positie. Let er bij de montage bij lagere temperaturen op dat de uiteindelijke hechting bij 20°C pas wordt bereikt na 72 uur, waarbij warmte het proces versnelt (bijvoorbeeld bij 65°C is het kleefproces al na één uur voltooid). Bij vastplakken van de klemplaat op de gekleurde transparante zichtbeschermingsfolie gelden de bovenstaande voorwaarden voor de reinheid van het oppervlak en de sterkte van de zelfklevende plakpads.

Ga als volgt te werk om te voorkomen dat er bellen op de gekleurde zichtbeschermingsfolie ontstaan:

• Giet een beetje water met enkele druppels afwasmiddel in een glas, roer dit voorzichtig om, zodat het niet gaat schuimen, en bevochtig daarmee het oppervlak, waarop de folie wordt vastgekleefd.
• Trek 1 cm van de folie aan één kant van de witte foliebeschermlaag af en lijn deze uit. Til de folie voorzichtig omhoog om zo nodig de positie te wijzigen en leg deze opnieuw op.
• Strijk nu de kleeffolie bijv. met een kunststofspatel van het contactoppervlak los in de richting van de nog bevestigde foliebeschermlaag.

Let op! Gebruik niet meer vloeistof dan noodzakelijk is.

- Schuif het toetsenblok van boven af in positie, tot de grendelhaak van de voetplaat in de behuizing van het toetsenblok vastklikt. Het toetsenblok is nu beveiligd tegen ongeoorloofde verwijdering.

- Voer een werkingstest van de eenheid bij geopende deur. Voer daartoe meerdere keren een geldig openingsgeheim in (bijv. PIN-code, Fingerprint...).

Door zijn hoedanigheid kan zich op het oppervlak van het toetsenblok nauwelijks vuil vasthechten. Stoffige of vuile oppervlakken worden met een vochtige doek afgenomen. Er mogen geen alcoholhoudende reinigingsmiddelen (spiritus, SIDOLIN® e.d.) noch agressieve reinigingsmiddelen (aceton e.d.) worden gebruikt, aangezien deze het oppervlak resp. de sensor aantasten.

Batter wissel secuENTRY easy plus toetsenblok

- Verwijder het behuizingsdeksel aan de onderzijde, door de 2 schroeven los te draaien (Tx 8).

- Trek het batterijvakdeksel omlaag tot dit losklikt en verwijder de batterijen.

Let b het plaatsen van nieuwe batter en op de juiste polariteit die op de binnenkant van het deksel afgebeeld staat.

- Om het batterijvak te sluiten drukt u eerst het batterijvakdeksel op de schroefposities in de uitdieping, voordat u de onderkant door aandrukken vastklikt.

• Schroef het batterijvakdeksel vast.

Let op! Voorkom dat er bij het verwisselen van de batterijen geen vocht in het toetsenblok geraakt.

Batterijwissel knop (binnenzijde)

1 Draai met de bijgevoegde zeskant-stiftsleutel de bovenste madeschroef los op het deksel van de cilinder. Deze kan alleen tot het opengaan van het deksel worden uitgedraaid en valt er niet uit.

2 Klap het deksel open

3 Verwissel de batterijen. Let op de juiste polen van de batterij, die op de kast op de gemarkeerde plek zijn afgebeeld.

4 Monteer het deksel terug.

Batterijwissel buitenknop

- Druk de vergrendelingen met het bijgeleverde gereedschap terug en trek de knophuls los.

- Vervang de batterij en let daarbij op de correcte poolaansluiting.

- Schuif de knophuls er voorzichtig weer op. N.B.: Vergrendeling is slechts in één positie mogelijk!

Let op! Zorg ervoor dat de kabel niet wordt geplet. Let op de correcte bevestiging van de O-ring.

Werking van de noodsleutel (buitenzijde)

Met de mechanische noodsleutel verschaft u zich toegang bij storingen van het systeem.

1 Klap de noodsleutel open aan het scharnier en schuif hem vervolgens door de schetsmatig aangegeven spleet op het deksel.

2 Draai de sleutel kloksgewijs 90°. Beweeg de buitenknop eventueel een beetje naar rechts en links, om het mechanisme vrij te maken.

3 De buitenknop draaien. Het openen gebeurt na uiterlijk één volledige omwenteling.

Draai de sleutel weer terug en trek hem eruit. Om met noodsleutel te sluiten, moet de draaiknop twee omwentelingen in beide richtingen worden gedraaid.

Demontage secuENTRY easy plus toetsenblok van Wandhouder

- Verwijder het behuizingsdeksel aan de onderzijde, door de 2 schroeven los te draaien (Tx 8).

- Trek het batterijvakdeksel omlaag tot dit losklikt en verwijder de batterijen.

- Druk de grendelpal met een smal gereedschap (bijv. een sleufschroevendraaier) omlaag en trek het toetsenblok omhoog.

Om u een kwalitatief onberispelijk en hoogwaardig product te leveren en u bij service en reparatie optimaal te kunnen helpen, is het noodzakelijk dat foutieve of defecte apparaten tezamen met de geldige administratorcode, de QR-code(s) en het originele aankoopbewijs bij uw dealer worden ingeleverd.

Bij retourzending op grond van uw herroepingsrecht dienen alle apparaatcomponenten zich bovendien in de fabrieksstand te bevinden en de verzegelingen op de cilinder en de knop onbeschadigd te zijn. Bij veronachtzaming van het bovenstaande vervalt de garantie.

Belangrijke aanwijzingen bij onze elektronische sloten

Algemeen: Zie erop toe dat de codes en codedragers niet in onbevoegde handen geraken. Bewaar codes en codedragers daarom op een veilige plaats, waar deze uitsluitend voor geautoriseerde personen toegankelijk zijn. Als er een code of een codedrager verloren raakt, moet het slot naar een nieuwe code / codedrager worden omgezet of worden vervangen.

• De fabriekscode dient te worden gewijzigd, zodra het slot in gebruik wordt genomen.
• Eenvoudige codes, die gemakkelijk kunnen worden geraden (bijv. 1, 2, 3, 4, 5, 6) mogen niet worden gebruikt.
• Persoonlijke gegevens (bijv. verjaardagen) of andere gegevens die op basis van aanwezige informatie over de code-eigenaar traceerbaar zijn, mogen niet als code worden gebruikt.
• Na het wisselen van de code moet het slot meerdere keren bij geopende veiligheid worden getest.

Verwijdering van het apparaat

Geachte klant,

Help ons om afval te vermijden. Mocht u op enig moment van plan zijn om dit apparaat te verwijderen, dient u daarbij te bedenken dat een groot aantal componenten daarvan uit waardevolle materialen bestaan, die recyclebaar zijn.

Wij wijzen erop dat dergelijk gemarkeerde elektrische en elektronische apparaten inclusief de batterijen niet samen met het huishoudelijk afval verwerkt mogen worden, maar afzonderlijk ingezameld moeten worden. Informeer bij de bevoegde instantie in uw stad / gemeente naar de inzamelpunten voor batterijen en elektrisch/elektronisch afval.

Hierbij verklaart de firma BURG-WÄCHTER KG dat het betreffende apparaat aan de richtlijn 2014/53/EU, (RED) 2014/30/EU, (EMC) en 2011/65/EU (RoHS) voldoet. De volledige tekst van de EU-conformiteitsverklaring kan op het internetadres www.burg.biz worden geraadpleegd.

Over interferentie bij Bluetooth apparaten

Bluetooth apparaten maken gebruik van dezelfde frequentiebandbreedte (2,4 GHz) als Wi-Fi-apparatuur. Daardoor kan interferentie optreden, die fouten kan veroorzaken of de communicatie kan onderbreken. In een dergelijk geval dienen niet benodigde apparaten stroomloos te worden geschakeld.

Druk- en zetfouten alsmede technische wijzigingen zijn voorbehouden.
