La flèche montre le cadenas ouvert : Le verrou de fenêtre est déverrouillé. Dans cette position le levier pivotant peut être mis en en position d’arrêt. La sécurité pour fenêtre n‘est pas verrouillé.30 | Nederlands WinSafe WS 22 Inleiding Gefeliciteerd met dit BURG-WÄCHTER kwaliteitsproduct! Lees deze instructies zorgvuldig door en bewaar deze als referentie. Please note: If you want to protect windows and doors there must always be a main access which can be operated from the outside. Niet naleven van de informatie in deze instructies leidt tot een minder goede bescherming tegen inbraak. Inhoud van deze handleiding

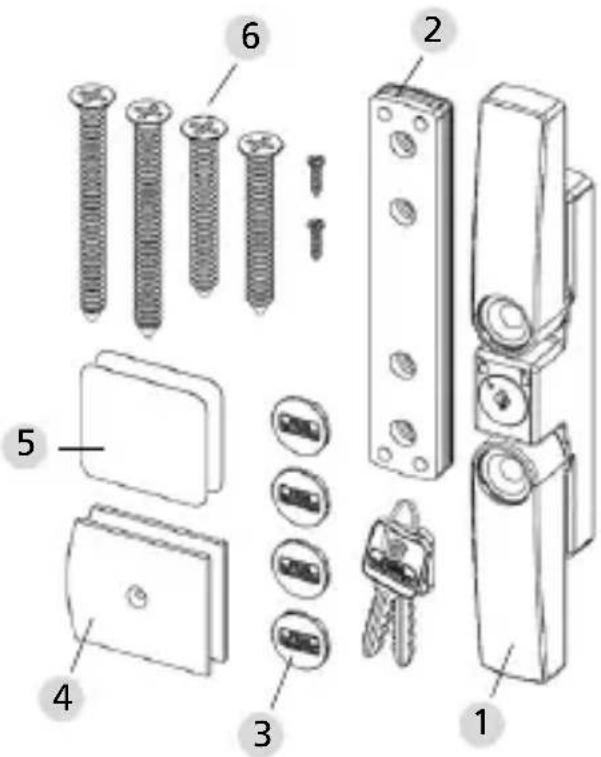

Inhoud van de verpakking

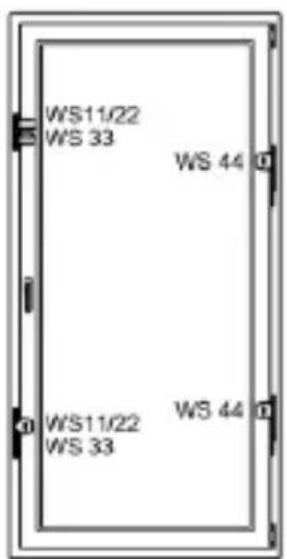

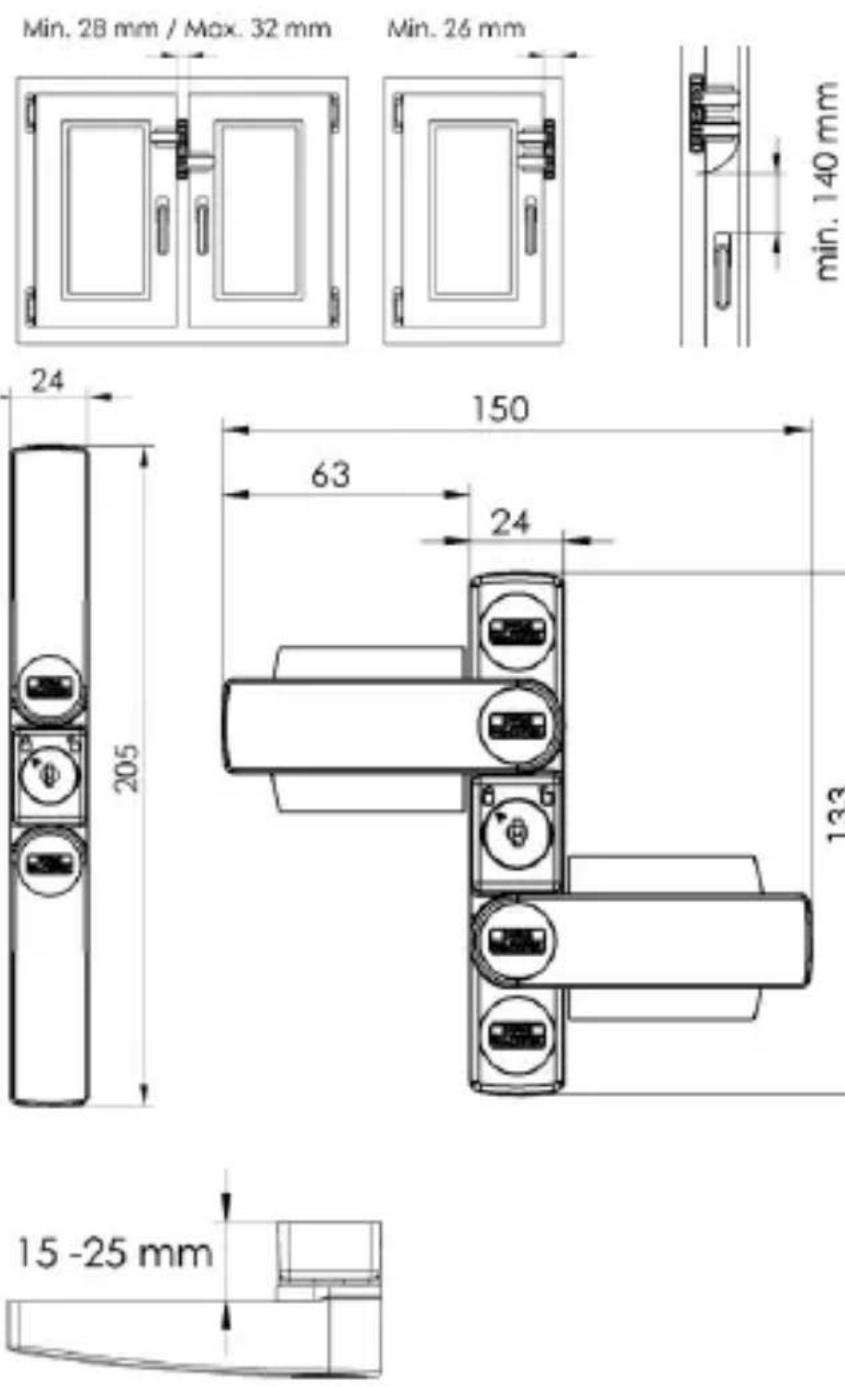

Montage F OperatieWinSafe WS 22 Nederlands | 31 A. Algemene informatie De raambeveiliging WS22 wordt herkend door VdS 2536 en getest volgens de DIN 18104-1. Volgens DIN 18104-1 moet per elk 1 m vensterhoogte aan elke zijde ten minste één extra beveiliging worden gemonteerd. Aan de bedieningszijde (handvatzijde) moet ten minste één extra beveiliging afsluitbaar zijn.

De boorgatdieptes en schroeflengtes moeten volgens de plaatselijke omstandigheden worden afgestemd. De ramen / deuren niet doorboren, eventueel met een bescherming werken. Tijdens het boren schade aan bewegende onderdelen, afdichtingen of ruiten vermijden. De schroeven moeten met de hand worden vastgedraaid om overtoeren te voorkomen. Voor eventuele verwondingen of schade veroorzaakt tijdens de montage en / of veroorzaakt door een onjuiste behandeling is de fabrikant niet aansprakelijk. Als een extra beveiliging, is het gebruik van de BURG-WÄCHTER bevestigingsanker MA 99 DUO aanbevolen.32 | Nederlands WinSafe WS 22 B. Applicatie De WS 22 wordt gemonteerd op de handvatzijde van het raam of de Franse deur en is geschikt voor alle standaard, naar binnen te openen ramen / Franse deuren die gemaakt zijn van hout of aluminium.WinSafe WS 22 Nederlands | 33 C. Inhoud van de verpakking

Raambeveiliging met 2 sleutels

Onderlagen voor de raambeveiliging 2 stuks 1 mm, 2 stuks 2 mm, 1 stuks 4 mm

2 stuks dubbelzijdige kleefband

• Phillips schroevendraaier / boormachine / schaal / potlood / hammer

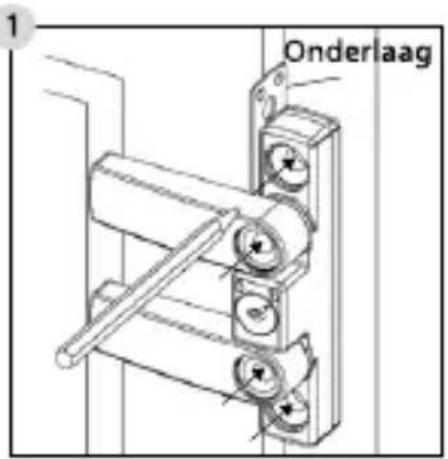

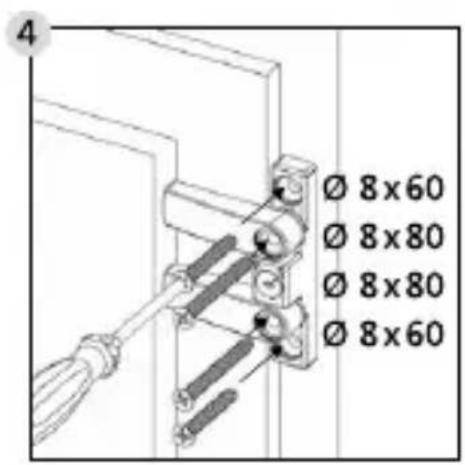

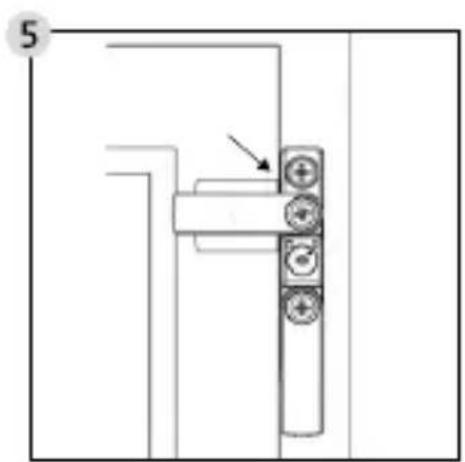

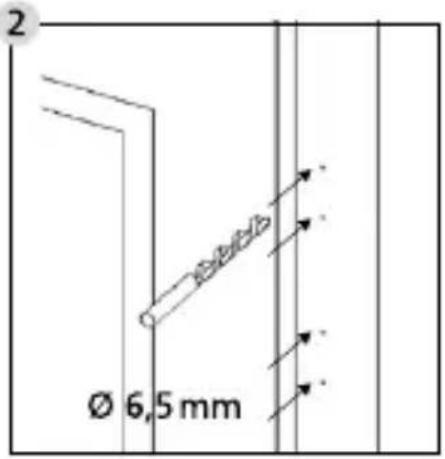

• Zaag / vijl / bankschroef om de schroeven in te korten (indien nodig)34 | Nederlands WinSafe WS 22 E. Montage Controleer voor de montage de functie van het venster / Franse deur. Dit moet kunnen worden geopend en gesloten. Meet of de op pagina 5 vereisten afmetingen bij uw ramen / Franse deuren beschikbaar zijn. Open de raam- beveiliging met de bijgevoegde sleutel en trek de sleutel af. Draai de draaihendel opzij en houd de raambeveiliging naar de gewenste positie. Gebruik een 1 mm dikke onderlaag om een afstand van het raamvleugel te hebben en markeer de 4 boorposities met een potlood. Deepen the markings lightly with e. g. a screw tip / hammer and drill the 4 holes with a Ø 6,5 drill. Do not drill through the window frame.WinSafe WS 22 Nederlands | 35 Leg de onderlagen onder de raambeveiling en zorg ervoor dat er 3 mm afstand tussen de draaihendel en raamvleugel wordt bereikt.

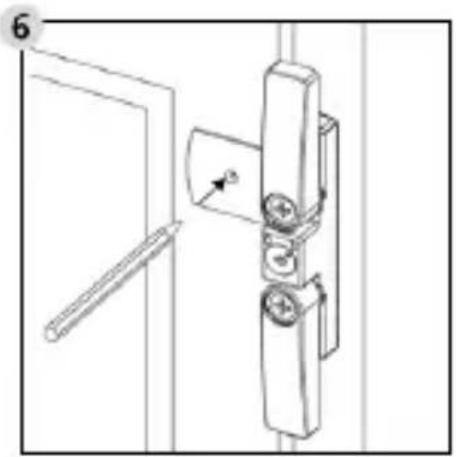

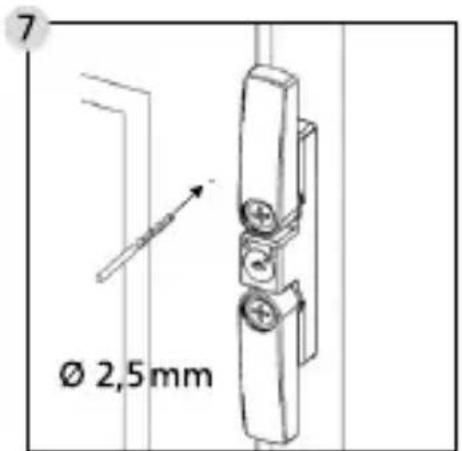

Monteer de raambeveiliging met de onderlagen en de bijbehorende schroeven. Vermijd overtoeren van de schroeven. Plaats de raamplaat gecentreerd onder de draaihendel en dicht tegen rand van de raamvleugel aan en houd deze vast.36 | Nederlands WinSafe WS 22 Draai de draaihendel opzij en markeer de boorpositie van de raamplaat met een potlood. Verdiepen de markeringen met een schroef tip of hamer en boor het gat met een Ø 2,5 boor.

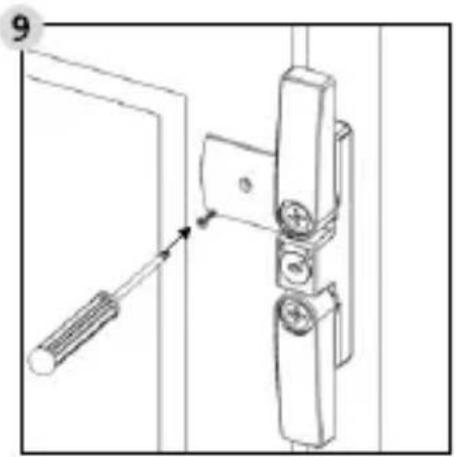

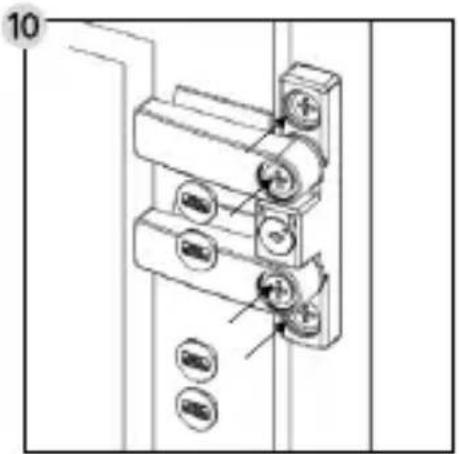

Tijdens het boren schade aan bewegende onderdelen, afdichtingen of ruiten vermijden. Boor niet door het raamkozijn. Plak dubbelzijdige kleefband op de achterkant van de raamplaat. Op de voorkant van de moet de verzonken schroevenkop zichtbaar zijn. Doorsteek het kleefband met de verzonken schroef Ø 2,9 x 13.WinSafe WS 22 Nederlands | 37 Druk op de raamplaat nauwkeurig op de raamvleugel en monteer de schroef Ø 2,9 x 13. AVermijd overtoeren van de schroeven.

Herhaal stappen 5-9 voor de tweede draihendel of 2de raamplaat. Plaats de doppen in de schroefgaten. Let op: De doppen kunnen niet meer zonder schade worden verwijderd !38 | Nederlands WinSafe WS 22 F. Operatie

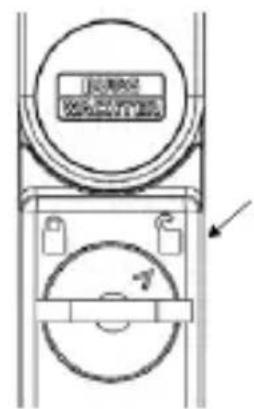

De pijl wijst naar het gesloten slot: De raambeveiliging is vergrendeld. De draaihendel kan zonder sleutel in de vergrendelde positie geschoven worden. Ongrendelen en openen van de raam- beveiliging is alleen nog mogelijk met de sleutel. Door rechtom draaien van de sleutel wordt de raambeveiliging ontgrendeld.

De pijl wijst naar het geopende slot: De raambeveiliging is ontgrendeld In deze stand kan de draaihendel gemakkelijk worden verplaatst in de arreteerstanden. Het venster is niet vergrendeld.WinSafe WS 22 39 Notizen40 WinSafe WS 22 Notizen
