Producttype	Raamslot
Merk	Burg Wächter
Model	WinSafe WS 11
Geschatte afmetingen	Ongeveer 100 x 40 x 30 mm
Geschatte gewicht	Ongeveer 200 g
Materiaal	Staal
Kleur	Wit / Zilver (afhankelijk van versie)
Voeding	Geen (mechanisch)
Certificeringen	VdS 2536, DIN 18104-1
Inhoud verpakking	Slot met 2 sleutels, 5 verstelwiggen, 3 schroefdoppen, 1 sluitplaat, 1 dubbelzijdige tape, schroeven (4x)
Benodigde gereedschappen voor montage	Kruiskopschroevendraaier, boormachine, liniaal, potlood, hamer, boren ∅ 2,5 en 6,5 mm
Hoofdfuncties	Vergrendeling en ontgrendeling met sleutel, draaihendel om te blokkeren/deblokkeren, visuele indicatie van vergrendeling (hangslot gesloten/open)
Gebruik	Ramen en openslaande deuren die naar binnen openen, van hout of aluminium
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Vermijd schurende producten.
Veiligheid	Gecertificeerd VdS, getest volgens DIN 18104-1, vereist extra beveiliging per meter raamhoogte
Onderdelen en repareerbaarheid	Wiggen, sluitplaat, schroefdoppen verkrijgbaar. Extra sleutels beschikbaar bij de fabrikant.
Algemene informatie	Handleiding in meerdere talen beschikbaar. Lees aandachtig voor montage.

Veelgestelde vragen - WinSafe WS 11 Burg Wächter

Wat voor type raam is compatibel met de WinSafe WS 11?

De WS 11 is ontworpen voor ramen en openslaande deuren die naar binnen openen, van hout of aluminium.

Hoeveel sleutels worden er bij het slot geleverd?

Het slot wordt geleverd met 2 sleutels.

Moet er bij de montage in het raamkozijn worden geboord?

Ja, er moeten 3 gaten van ∅ 6,5 mm in het kozijn worden geboord en 1 gat van ∅ 2,5 mm in het raam. Niet door en door boren.

Hoe stel ik de ruimte tussen het slot en het raam in?

Gebruik de meegeleverde wiggen (1 mm, 2 mm, 4 mm) om een afstand van ongeveer 3 mm tussen de draaihendel en het raam te krijgen.

Kan ik het slot ontgrendelen zonder sleutel?

Nee, het ontgrendelen en openen vereist verplicht de sleutel. Het in gesloten stand zetten gebeurt zonder sleutel door vastklikken.

Wat te doen als het raam na montage niet goed sluit?

Controleer de uitlijning van het slot en de sluitplaat en pas de dikte van de wiggen aan. Het raam moet voor montage vrij kunnen openen en sluiten.

Is het slot gecertificeerd?

Ja, het is gecertificeerd VdS 2536 en getest volgens norm DIN 18104-1.

Hoe onderhoud ik het slot?

Reinig het met een zachte, droge doek. Vermijd chemicaliën. Smeer het mechanisme indien nodig met een droog smeermiddel.

Kan ik extra sleutels bestellen?

Ja, extra sleutels zijn verkrijgbaar bij Burg Wächter. Raadpleeg de handleiding voor de referenties.

Wat te doen als de schroefdoppen beschadigd zijn?

De schroefdoppen kunnen niet zonder schade worden verwijderd. Neem bij noodzaak contact op met de klantenservice voor vervangende onderdelen.

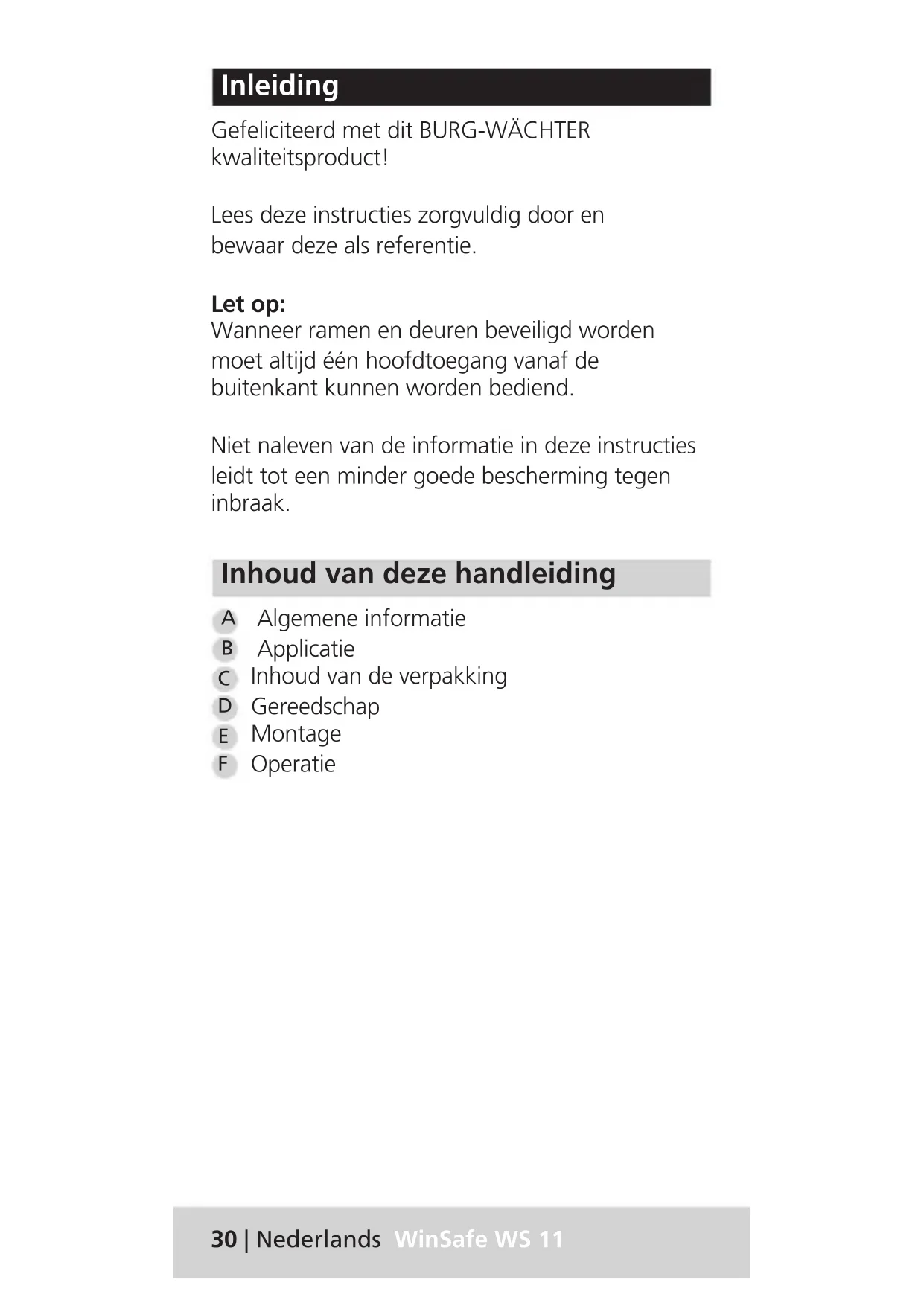

GEBRUIKSAANWIJZING WinSafe WS 11 Burg Wächter

Gefeliciteerd met dit BURG-WÄCHTER kwaliteitsproduct!

Lees deze instructies zorgvuldig door en bewaar deze als referentie.

Let op:

Wanneer ramen en deuren beveiligd worden moet altijd één hoofdtoegang vanaf de buitenkant kunnen worden bediend.

Niet naleven van de informatie in deze instructies leidt tot een minder goede bescherming tegen inbraak.

Inhoud van deze handleiding

A Algemene informatie
B Applicatie
c Inhoud van de verpakking
D Gereedschap
E Montage
F Operatie

A. Algemene informatie

De raambeveiliging WS11 wordt herkend door VdS 2536 en getest volgens DIN 18104-1.

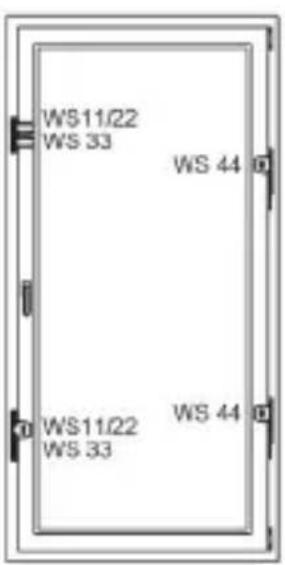

Volgens DIN 18104-1 moet per elk 1 m raamhoogte aan elke zijde ten minste één extra beveiliging worden gemonteerd. Aan de bedieningszijde (handvatzijde) moet ten minste één extra beveiliging afsluitbaar zijn.

WS11/22 WS 33 WS 44 WS11/22 WS 33 WS 44

WS11/22 WS 33 WS 44.0 WS11/22 WS 33

De boorgatdieptes en schroeflengtes moeten volgens de plaatselijke omstandigheden worden afgestemd. De ramen / deuren niet doorboren, eventueel met een bescherming werken. Tijdens het boren schade aan bewegende onderdelen, afdichtingen of ruiten vermijden. De schroeven moeten met de hand worden vastgedraaid om overtoeren te voorkomen.

Voor eventuele verwondingen of schade veroorzaakt tijdens de montage en / of veroorzaakt door een onjuiste behandeling is de fabrikant niet aansprakelijk.

Als een extra beveiliging, is het gebruik van de BURG-WÄCHTER bevestigingsanker MA 99 DUO aanbevolen.

B. Applicatie

De WS 11 wordt gemonteerd op de handvatzijde van het raam of de Franse deur en is geschikt voor alle standaard, naar binnen te openen ramen / Franse deuren die gemaakt zijn van hout of aluminium.

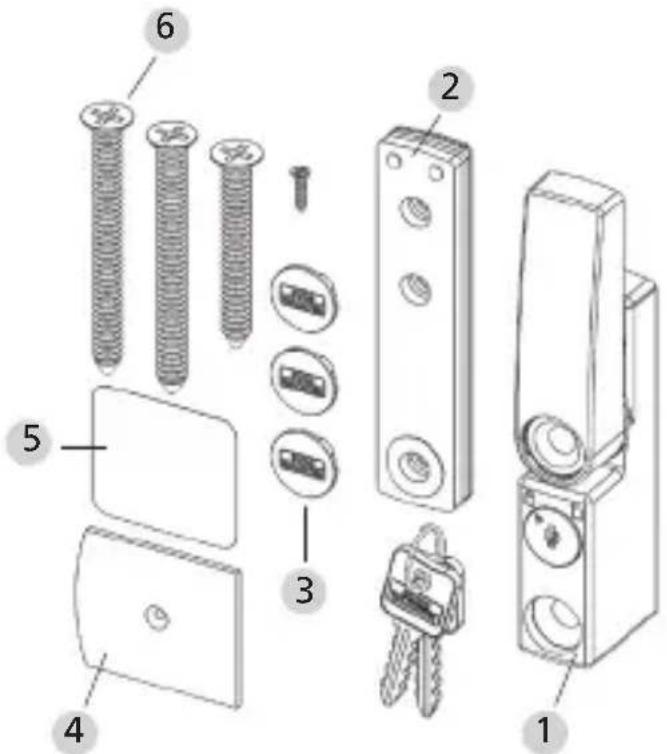

C. Inhoud van de verpakking

1 Raambeveiliging met 2 sleutels
2 Onderlagen voor de raambeveiliging 2 stuks 1 mm, 2 stuks 2 mm, 1 stuk 4 mm
3 3 stuksschroefdoppen
4 1 stuk raamplaat
5 1 stuk dubbelzijdige kleefband
6 Platverzonken schroef 1 stuk ∅ 8,0 x 60 / 2 stuks ∅ 8,0x80/1 stuk ∅ 2,9x13

D. Gereedschap

• Phillips schroevendraaier/boormachine/schaal/potlood/hammer
- Boor ∅ 2,5 / 6,5
- Zaag / vijl / bankschroef om de schroeven in te korten (indien nodig)

E. Montage

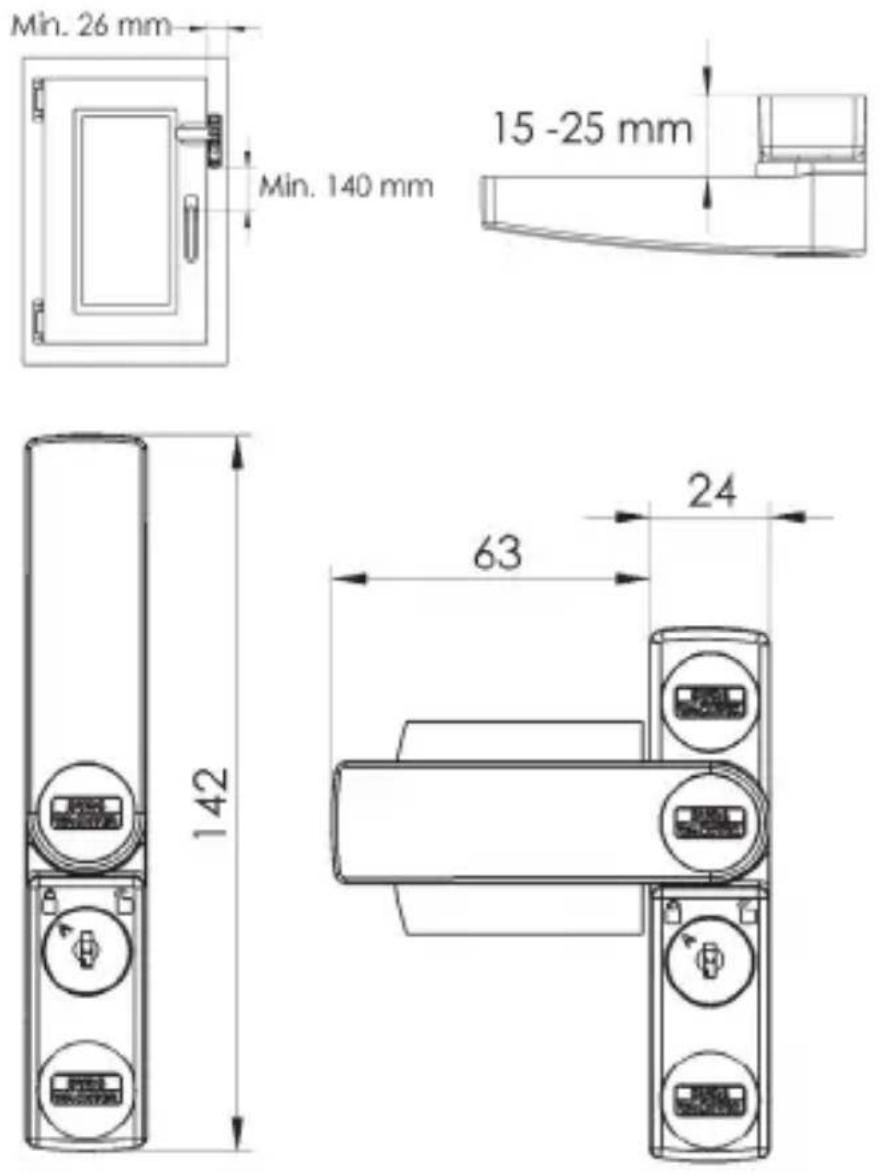

Controleer voor de montage de functie van de raam / Franse deur. Dit moet kunnen worden geopend en gesloten. Meet of de op pagina 5 vereisten afmetingen bij uw ramen / Franse deuren beschikbaar zijn.

Onderlaag

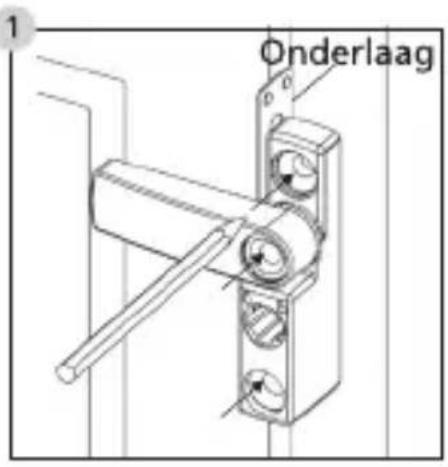

Open de raam- beveiliging met de bijgevoegde sleutel en trek de sleutel af. Draai de draaihendel opzij en houd de raambeveiliging naar de gewenste positie. Gebruik één 1

mm dikke onderlaag

om een afstand van het raamvleugel te hebben en markeer de 3 boorposities met een potlood.

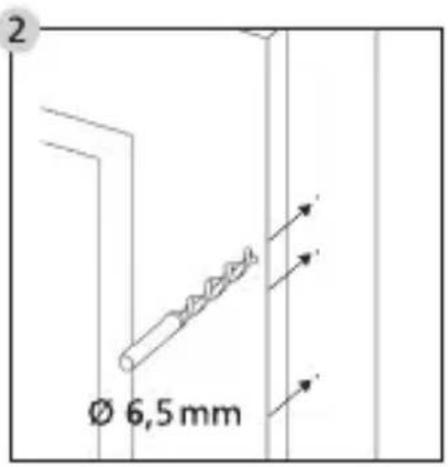

Ø 6,5 mm

Verdiepen de markeringen met een schroef tip of hamer en boor de 3 gaten met een ∅ 6,5 boor.

Boor niet door het raamkozijn.

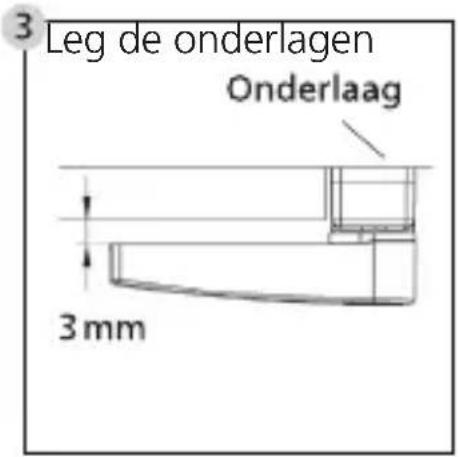

3 Leg de onderlagen Onderlaag 3 mm

onder de raambeveiling en zorg ervoor dat er 3 mm afstand tussen de draaihendel en raamvleugel wordt bereikt.

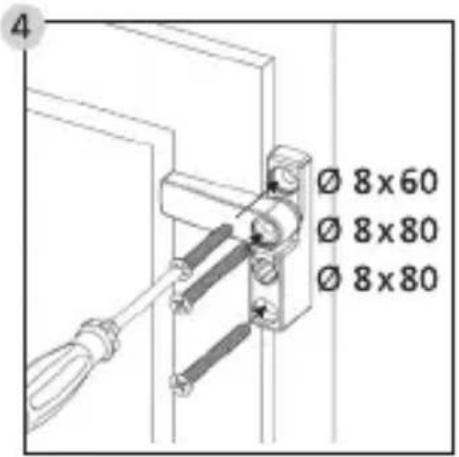

Ø 8x60 Ø 8x80 Ø 8x80

Monteer de raambeveiliging met de onderlagen en de bijbehorende schroeven.

Vermijd overtoeren van de schroeven.

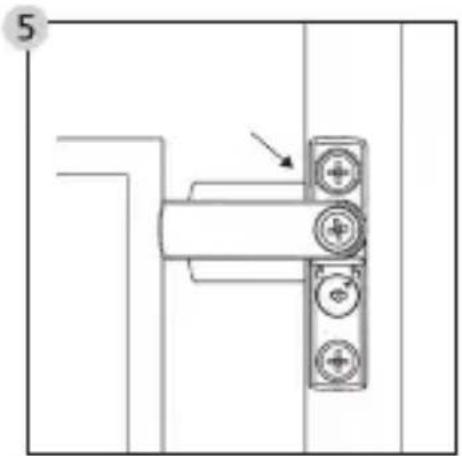

Plaats de raamplaat gecentreerd onder de draaihendel en dicht tegen rand van de raamvleugel aan en houd deze vast.

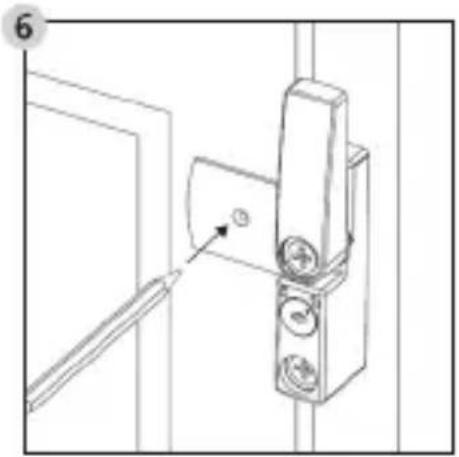

Draai de draaihendel opzij en markeer de boorpositie van de raamplaat met een potlood.

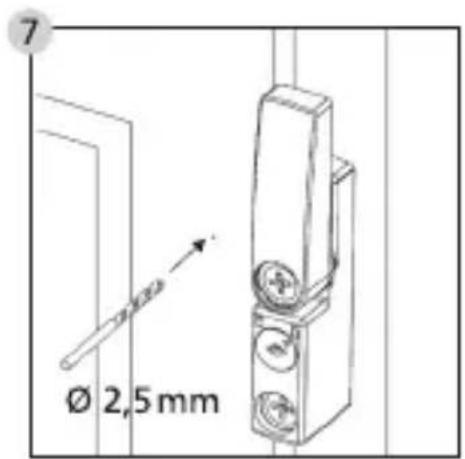

Ø 2,5 mm

Verdiepen de markeringen met een schroef tip of hamer en boor het gat met een ∅ 2,5 boor.

Tijdens het boren schade aan bewegende onderdelen, afdichtingen of ruiten vermijden. Boor niet door het raamkozijn.

Plakdubbelzijdige kleefband op de achterkant van de raamplaat. Op de voorkant van de moet de verzonken schroevenkop zichtbaar zijn. Doorsteek het kleefband met de verzonken schroef ∅ 2,9x13.

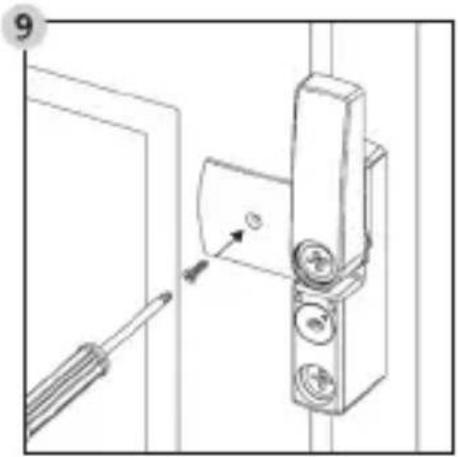

Druk op de raamplaat nauwkeurig op de raamvleugel en monteer de schroef ∅ 2,9×13.

Vermijd overtoeren van de schroeven.

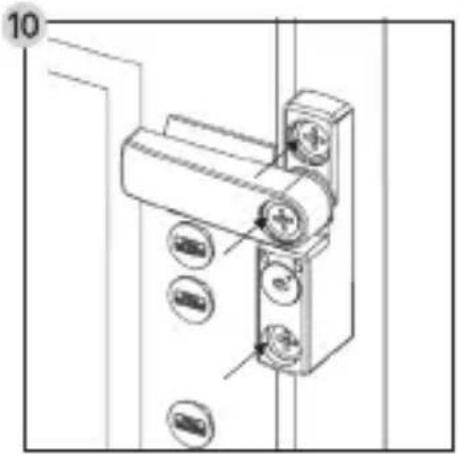

Plaats de doppen in de schroefgaten.

Let op:

De doppen kunnen niet meer zonder schade worden verwijderd!

F. Operatie

1 De pijl wijst naar het gesloten slot: De raambeveiliging is vergrendeld.

De draaihendel kan zonder sleutel in de vergrendelde positie geschoven worden.

Ongrendelen en openen van de raambeveiliging is alleen nog mogelijk met de sleutel.

Door rechtom draaien van de sleutel wordt de raambeveiliging ontgrendeld.

2 De pijl wijst naar het geopende slot: De raambeveiliging is ontgrendeld.

In deze stand kan de draaihendel gemakkelijk worden verplaatst in de arreteerstanden.

De raambeveiliging is niet vergrendeld.

Notes

BURG

WACHTER

BURG-WÄCHTER KG

Altenhofer Weg 15

58300 Wetter

Germany

www.burg.biz

Fchinische Änderungen, geringe Maß- und Gewichtsifferenzen vorbehalten. We reserve the right to change technical specification including slight variation in size and weight. Sous reserve de modifications techniques et de legères differences de dimensions et de poids. Ci reserviamo il diritto di riscontare modificazioni tecniche piccole differenze di dimensioni peso. Technische wizziugen, geringe verschiller van maat en gewicht voorbehouden 12/2019
