WinSafe WS 11 - Fensterschloss Burg Wächter - Kostenlose Bedienungsanleitung

Produkttyp	Fensterschloss
Marke	Burg Wächter
Modell	WinSafe WS 11
Ungefähre Abmessungen	Ca. 100 x 40 x 30 mm
Ungefähres Gewicht	Ca. 200 g
Material	Stahl
Farbe	Weiß / Silber (je nach Version)
Stromversorgung	Keine (mechanisch)
Zertifizierungen	VdS 2536, DIN 18104-1
Lieferumfang	Schloss mit 2 Schlüsseln, 5 Einstellkeilen, 3 Schraubabdeckungen, 1 Schließblech, 1 doppelseitiges Klebeband, Schrauben (4x)
Erforderliche Werkzeuge für die Montage	Kreuzschlitzschraubendreher, Bohrmaschine, Lineal, Bleistift, Hammer, Bohrer ∅ 2,5 und 6,5 mm
Hauptfunktionen	Ver- und Entriegelung per Schlüssel, Schwenkhebel zum Blockieren/Entblocken, visuelle Verriegelungsanzeige (Schloss geschlossen/offen)
Verwendung	Nach innen öffnende Fenster und Fenstertüren aus Holz oder Aluminium
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Scheuermittel vermeiden.
Sicherheit	Zertifiziert nach VdS, geprüft nach DIN 18104-1, erfordert zusätzliche Sicherung pro Meter Fensterhöhe
Ersatzteile und Reparierbarkeit	Keilsatz, Schließblech, Schraubabdeckungen erhältlich. Zusätzliche Schlüssel beim Hersteller erhältlich.
Allgemeine Informationen	Mehrsprachige Anleitung verfügbar. Vor Montage sorgfältig lesen.

Häufig gestellte Fragen - WinSafe WS 11 Burg Wächter

Welcher Fenstertyp ist mit dem WinSafe WS 11 kompatibel?

Der WS 11 ist für nach innen öffnende Fenster und Fenstertüren aus Holz oder Aluminium ausgelegt.

Wie viele Schlüssel werden mit dem Schloss geliefert?

Das Schloss wird mit 2 Schlüsseln geliefert.

Erfordert die Montage das Bohren in den Fensterrahmen?

Ja, es müssen 3 Löcher mit ∅ 6,5 mm in den Rahmen und 1 Loch mit ∅ 2,5 mm in den Flügel gebohrt werden. Bohren Sie nicht durch.

Wie stellt man den Abstand zwischen Schloss und Flügel ein?

Verwenden Sie die mitgelieferten Keile (1 mm, 2 mm, 4 mm), um einen Abstand von ca. 3 mm zwischen Schwenkhebel und Flügel zu erreichen.

Kann ich das Schloss ohne Schlüssel entriegeln?

Nein, zum Entriegeln und Öffnen ist zwingend der Schlüssel erforderlich. Das Schließen erfolgt ohne Schlüssel durch Einrasten.

Was tun, wenn das Fenster nach der Montage nicht richtig schließt?

Überprüfen Sie die Ausrichtung von Schloss und Schließblech und passen Sie die Keildicke an. Das Fenster muss sich vor der Montage frei öffnen und schließen lassen.

Ist das Schloss zertifiziert?

Ja, es ist nach VdS 2536 zertifiziert und nach Norm DIN 18104-1 geprüft.

Wie pflegt man das Schloss?

Reinigen Sie es mit einem weichen, trockenen Tuch. Vermeiden Sie Chemikalien. Schmieren Sie den Mechanismus bei Bedarf mit einem Trockenschmiermittel.

Kann ich zusätzliche Schlüssel bestellen?

Ja, zusätzliche Schlüssel sind bei Burg Wächter erhältlich. Beachten Sie die Angaben in der Anleitung.

Was tun, wenn die Schraubabdeckungen beschädigt sind?

Die Schraubabdeckungen können nicht ohne Beschädigung entfernt werden. Bei Bedarf wenden Sie sich an den Kundendienst, um Ersatzteile zu erhalten.

BEDIENUNGSANLEITUNG WinSafe WS 11 Burg Wächter

Herzlichen Glückwunsch zu diesem BURG-WÄCHTER Qualitätsprodukt!

Bitte lesen Sie diese Anleitung sorgfältig durch und bewahren Sie diese auf.

Bitte beachten Sie:

Bei Absicherung von Fenster und Türen muss immer ein Hauptzugang von außen bedient werden können.

Bei Nichtbeachtung der in dieser Anleitung angegebenen Voraussetzungen ist die einbruchhemmende Wirkung beeinträchtigt.

Inhalte dieser Anleitung

A Allgemeine Hinweise
B Einsatzbereich
c Verpackungsinhalt
D Werkzeug
E Montage
F Bedienung

A. Allgemeine Hinweise

Die Fenstersicherung WS11 ist nach VdS 2536 anerkannt und nach DIN 18104-1 geprüft.

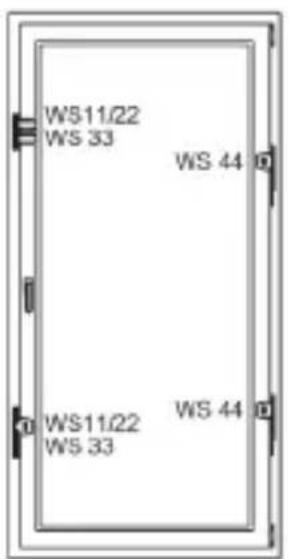

Nach DIN 18104-1 sollte je 1 m Fensterhöhe auf jeder Seite mindestens eine Zusatz -sicherung montiert werden. Auf der Betätigungsseite(Griffseite) muss mindestens eine Zusatz- sicherung abschließbar sein.

WS11/22 WS 33 WS 44 WS11/22 WS 33 WS 44

WS11/22 WS 33 WS 44 WS11/22 WS.33

Die Bohrlochtiefen und Schraubenlängen müssen auf die örtlichen Gegebenheiten abgestimmt werden. Die Fenster / Fenstertüren nicht durchbohren, evtl. mit Bohranschlag arbeiten. Beim Bohren keine beweglichen Teile, Dichtungen oder Glasscheiben beschädigen. Die Befestigungsschrauben sollten von Hand angezogen werden, um ein Überdrehen zu vermeiden.

Für eventuell auftretende Verletzungen bzw. Schäden, die bei der Montage und/oder durch unsachgemäße Handhabung entstehen, übernimmt der Hersteller keine Haftung.

Als zusätzliche Sicherungsmaßnahme empfiehlt sich die Verwendung des BURG-WÄCHTER Montageankers MA 99 DUO.

B. Einsatzbereich

Das WS 11 wird auf der Betätigungsseite (Griffseite) des Fensters oder der Fenstertür montiert und eignet sich für alle gängigen, nach innen öffnende Fenster / Fenstertüren aus Holz oder Aluminium.

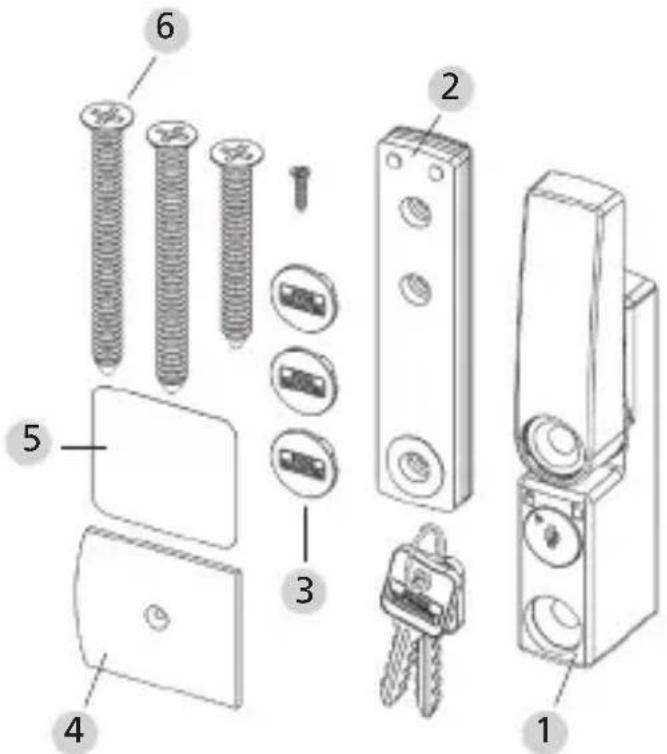

C. Verpackungsinhalt

1 Fenstersicherung mit 2 Schlüsseln
2 Unterlagen für Fenstersicherung
2 Stück 1 mm, 2 Stück 2 mm, 1 Stück 4 mm
3 3 Stück Schraubenabdeckungen
4 1 Stück Flügelblech
5 1 Stück doppelseitiges Klebepad
6 Senkkopfschrauben 1 Stück ∅ 8,0 x 60 /
2 Stück ∅ 8,0x80/1 Stück ∅ 2,9x13

D. Werkzeug

• Kreuzschlitzschraubendreher/Bohrmaschine/Maßstab/Bleistift/Hammer
• Bohrer ∅ 2,5 / 6,5
• Säge/Feile/Schraubstock zum Kürzen der Schrauben (Falls erforderlich)

E. Montage

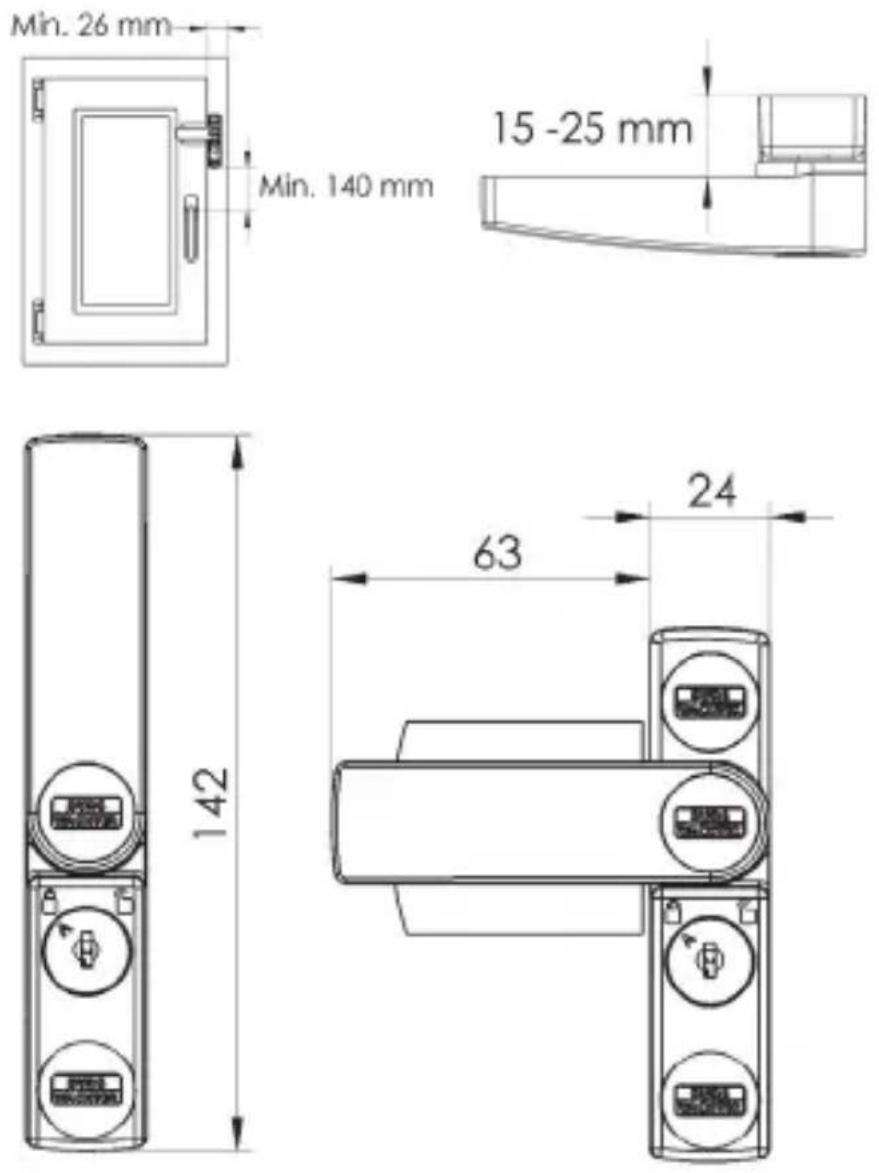

Bitte prüfen Sie vor der Montage die Funktion des Fensters / der Fenstertür. Dieses muss sich einwandfrei öffnen und schließen lassen. Messen Sie nach, ob die auf Seite 5 geforderten Maße an Ihrem Fenster / Fenstertür vorhanden sind.

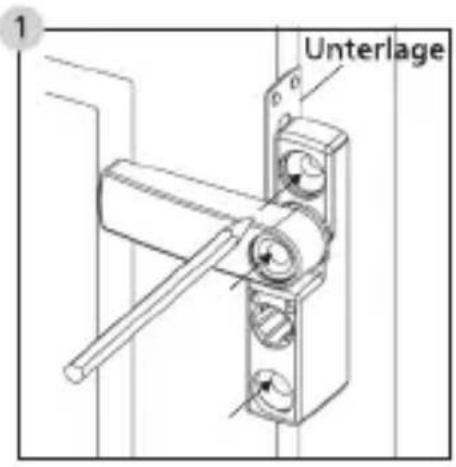

Unterlage

Öffnen Sie die Fenstersicherung mit dem beigefügten Schlüssel und ziehen Sie den Schlüssel ab. Drehen Sie den Schwenkhebel zur Seite und halten Sie die Fenstersicherung auf

dem Fensterrahmen an die gewünschte Position. Stellen Sie mit einer 1 mm dicken Unterlage einen Abstand zum Fensterflügel her und markieren Sie die 3 Bohrpositionen mit einem Bleistift.

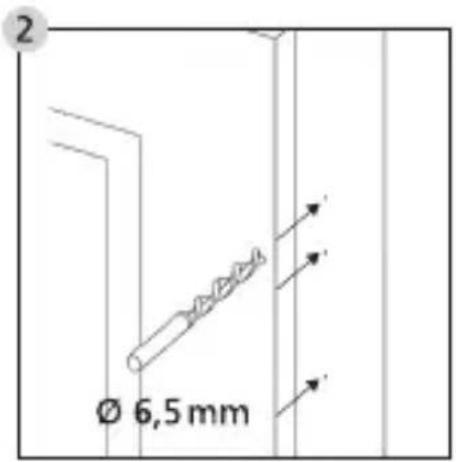

Ø 6,5 mm

Vertiefen Sie die Markierungen leicht mit z. B. einer Schraubenspitze/ Hammer und bohren Sie die 3 Bohrungen mit einem Bohrer ∅ 6,5. Den Fensterrahmen nicht durchbohren.

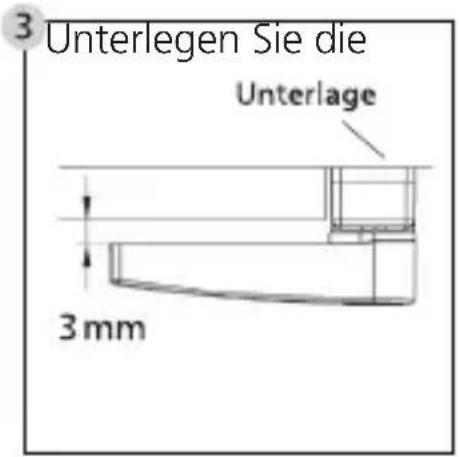

3 Unterlegen Sie die Unterlage 3 mm

Fenstersicherung mit den beigefügten Unterlagen bis Sie einen Abstand von ca. 3 mm zwischen Schwenkhebel und Fensterflügel erreichen.

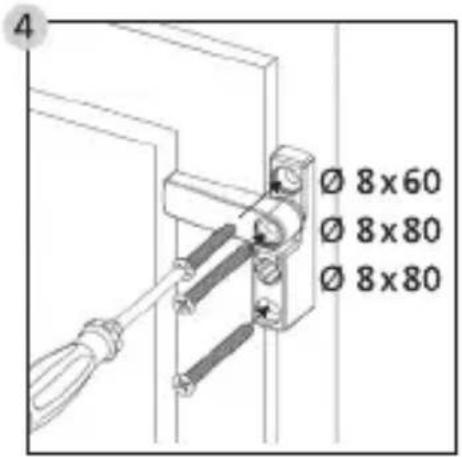

Ø 8x60 Ø 8x80 Ø 8x80

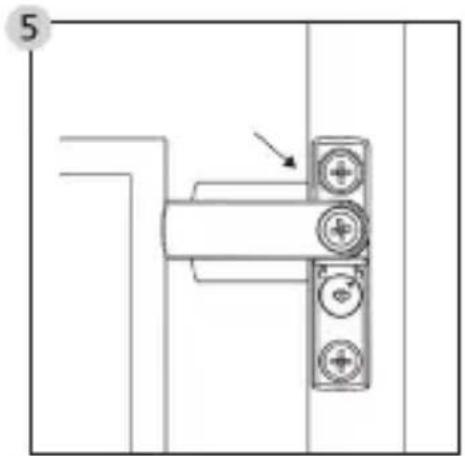

Montieren Sie die Fenstersicherung mit den ermittelten Unterlagen und den beigefügten Schrauben.

Vermeiden Sie ein Überdrehen der Schrauben.

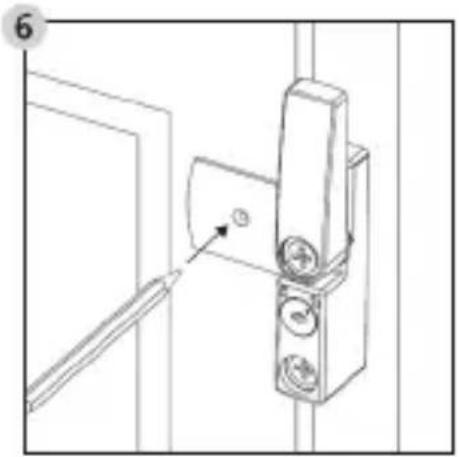

Positionieren Sie das Flügelblech mittig unter dem Schwenkhebel und bündig mit der Fensterflügelkante und halten Sie dieses fest.

Drehen Sie den Schwenkhebel beiseite und markieren Sie die Bohrposition des Flügelbleches mit einem Bleistift.

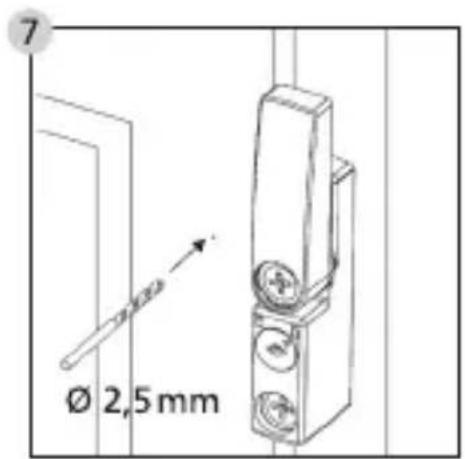

Ø 2,5 mm

Vertiefen Sie die Markierung leicht mit z. B. einer Schraubenspitze/ Hammer und bohren die Bohrung mit einem Bohrer ∅ 2,5.

Beim Bohren keine beweglichen Teile, Dichtungen oder Glasscheiben verletzen. Den Fensterflügel nicht durchbohren.

Kleben Sie ein doppelseitiges Klebepad auf die Rückseite des Flügelbleches. Auf der Vorderseite muss die Schraubenkopfsenkung sichtbar sein. Durchstechen Sie das Klebe-pad mit der Senk - schraube ∅ 2,9x13.

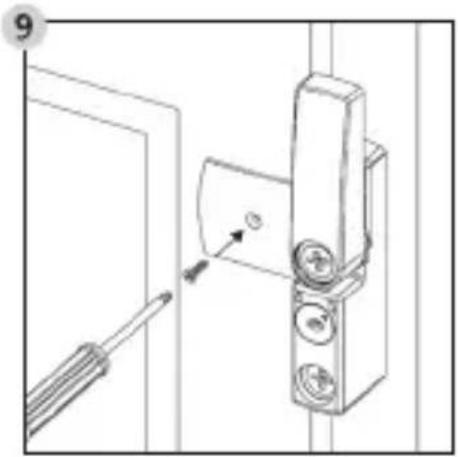

Drücken Sie das Flügelblech gerade auf den Fensterflügel und montieren Sie die Schraube ∅ 2,9×13

Vermeiden Sie ein Überdrehen der Schraube.

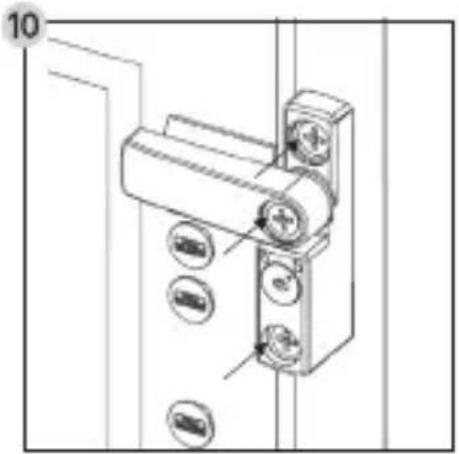

Setzen Sie die Abdeckkappen in die Schraubenlöcher.

Achtung: Die Abdeckkappen lassen sich nicht mehr ohne Beschädigung entfernen!

F. Bedienung

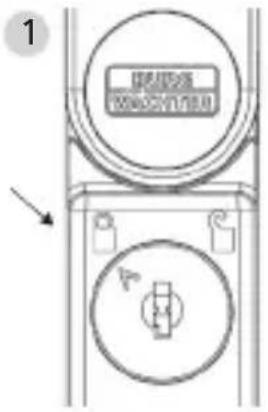

1 Der Pfeil zeigt auf das geschlossene Schloss: Die Fenstersicherung ist verriegelt

Der Schwenkhebel kann aus der Öffnungsstellung ohne Schlüssel in die Verriegelungsstellung bewegt werden. Dort rastet dieser ein.

Ein Entriegeln und Öffnen der Fenstersicherung ist nur mit dem Schlüssel möglich.

Durch eine Rechtsdrehung des Schlüssels wird die Fenstersicherung entriegelt.

2 Der Pfeil zeigt auf das geöffnete Schloss: Die Fenstersicherung ist entriegelt

In dieser Stellung kann der Schwenkhebel leicht in Rastpositionen bewegt werden.

Die Fenstersicherung ist nicht verriegelt.
