Producttype	Elektrisch fornuis op voet
Merk	Boretti
Model	CFBI601AN
Categorie	Fornuis
Afmetingen (B x D x H)	600 x 600 x 850 mm (ongeveer)
Gewicht	55 kg (ongeveer)
Voeding	220-240 V ~ 50/60 Hz
Maximaal totaal vermogen	7200 W (instelbaar op 6000, 3500, 2800 W)

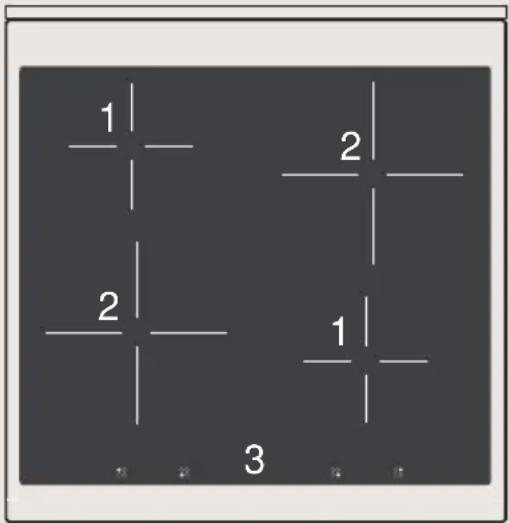

Aantal kookzones	4 inductiezones
Kookzones (diameter/nominaal vermogen)	2 x ∅145 mm (1200 W), 2 x ∅210 mm (1500 W)
Boostfunctie	Ja, tot 1600 W (∅145) of 2000 W (∅210), max. duur 10 min
Oventype	Elektrische multifunctionele oven
Aantal ovenfuncties	8 (traditioneel bakken, bodem, boven, grill, grill met ventilator, hetelucht, ontdooien, ECO)
Oventemperatuurbereik	50 °C tot 250 °C
Ovenverlichting	Ja, halogeenlamp (220-240 V, 50/60 Hz)

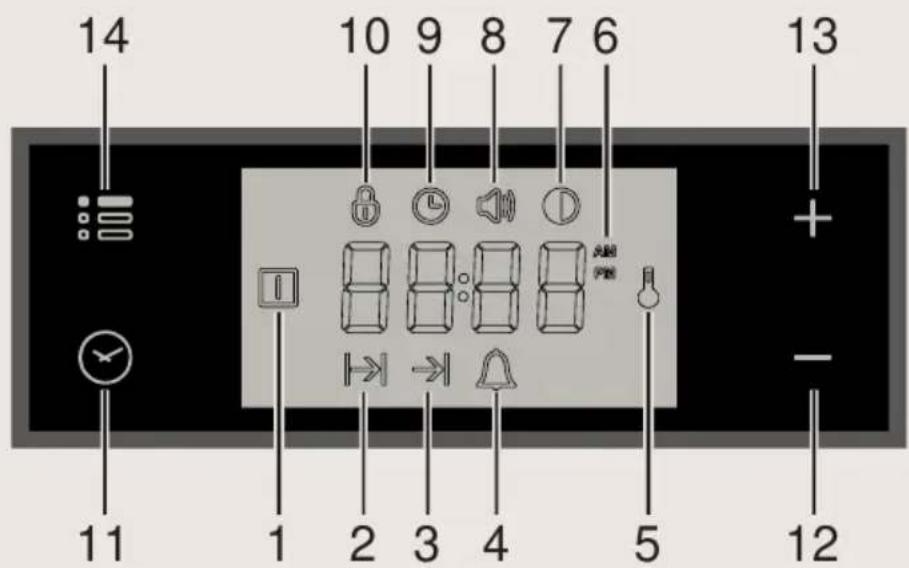

Elektronische programmeur	Touch control met timer, halfautomatisch en automatisch koken
Kinderslot	Ja (toetsen van de programmeur)

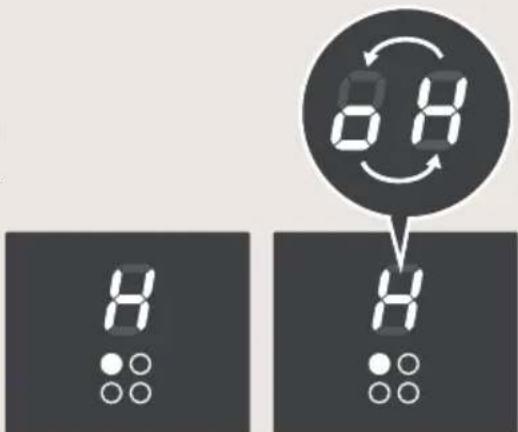

Restwarmte-indicator	Ja (weergave « H »)
Antikantelbeveiliging	Ja (beugel om aan de muur te bevestigen)
Materiaal kookplaat	Glaskeramiek
Materiaal ovendeur	Glas (dubbel glas)
Reiniging	Geëmailleerde oppervlakken, roestvrij staal, verwijderbare binnenruit
Meegeleverde accessoires	Rooster, bakplaat, vetfilter (optioneel)
Beschikbare onderdelen	Halogeenlamp, roosters, bakplaat, glijlagers
Repareerbaarheid	Lampvervanging door gebruiker mogelijk
Algemene informatie	CE-conform (laagspanningsrichtlijn, EMC, RoHS)

Veelgestelde vragen - CFBI601AN BORETTI

Hoe stel ik de klok van de oven in?

Druk langer dan 2 seconden op de toets ☐, druk vervolgens opnieuw tot het symbool ☐ knippert. Gebruik de toetsen + of − om de tijd binnen 5 seconden in te stellen.

Welke soorten pannen gebruiken op de inductiekookplaat?

Gebruik pannen/mokakannen met een ferromagnetische bodem (een magneet moet aan de bodem blijven kleven). Vermijd concave of convexe bodems. Minimale diameter: 90 mm voor zone ∅145 mm, 130 mm voor zone ∅210 mm.

Hoe activeer ik de Boostfunctie op een kookzone?

Draai de knop van de zone naar de stand P. De Boostfunctie wordt gedurende maximaal 10 minuten geactiveerd. Daarna schakelt de zone automatisch uit en klinkt er een pieptoon. Zet de knop terug op ☐ en stel het gewenste vermogen in.

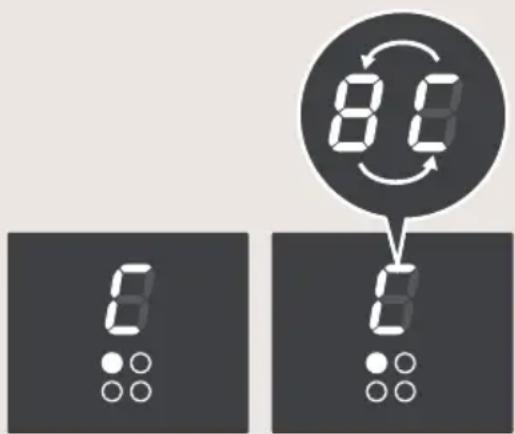

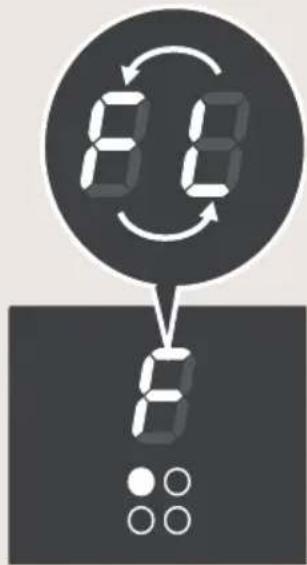

Wat te doen als het scherm afwisselend 'F' en 'C' weergeeft?

Dit duidt op oververhitting van de weergave van de kookzone. Laat het fornuis afkoelen tot de weergave verdwijnt. Als het scherm 'O' weergeeft, draai dan de bijbehorende knop naar ☐.

Hoe reinig ik de binnenruit van de ovendeur?

Verwijder de binnenruit nadat u de deur in geopende stand heeft vergrendeld (open de hendels van de scharnieren). Druk op de lipjes om de bovenste steun los te maken, haal de ruit er voorzichtig uit. Reinig met een mild reinigingsmiddel en een vochtige doek. Droog en monteer terug door de ruit in de rails te schuiven.

Waarom gaat de oven niet aan?

Controleer of de klok is ingesteld (de oven werkt niet zonder ingestelde klok). Zorg ervoor dat het halfautomatisch of automatisch koken niet actief is. Bij een korte stroomonderbreking kan de programmering worden geannuleerd; zet de knoppen op uit en programmeer opnieuw.

Hoe installeer ik de antikantelbeugel?

Markeer de positie van de schroeven op de muur volgens de schets (fig. 1.8). Boor gaten van 8 mm, plaats pluggen, bevestig de beugel met de schroeven maar draai nog niet volledig aan. Pas de hoogte aan zodat deze in de opening aan de achterkant van het fornuis past, draai vervolgens de schroeven vast. Schuif het fornuis tegen de muur zodat de beugel aangrijpt.

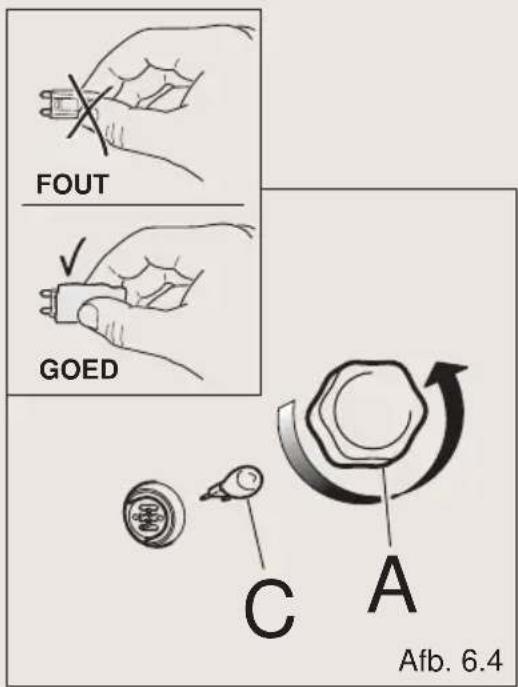

Welke lamp gebruiken voor de oven?

Gebruik een halogeenlamp die bestand is tegen 300 °C, met specificaties 220-240 V, 50/60 Hz, en hetzelfde vermogen als de originele lamp (meestal 25 W). Vervang deze met een schone doek om besmetting te voorkomen.

Hoe gebruik ik de ECO-functie van de oven?

Selecteer de ECO-functie (energiebesparing) met de functieknop. De oven gebruikt de onder- en bovenverwarming met ventilatie. Gebruik met gesloten deur, zonder voorverwarming, voor kleine hoeveelheden op één rooster. De kooktijden kunnen langer zijn.

Wat te doen bij een foutcode op het scherm van de kookplaat?

Koppel de kookplaat los van de voeding, wacht 2 minuten en sluit hem weer aan. Als het probleem aanhoudt, herhaal dan de handeling. Als de fout blijft bestaan, neem contact op met de klantenservice.

GEBRUIKSAANWIJZING CFBI601AN BORETTI

NL | GEBRUIKSAANWIJZING - INSTALLATIEVOORSCHRIFTEN

Gebruiks-en installatievoorschriften

Bladzijde 3

De beschrjvingen en aanduidingen vermeld in de gebruiks-en installatievoorschriften zijn enkel van informatieve aard. De constructeur behoudt zich het recht voor om zonder verwittiging en op gelijk welk ogenblik wijzigingen aan zijn produkten aan te brengen.

Deutsch

Gebruiks-en installatievoorschriften

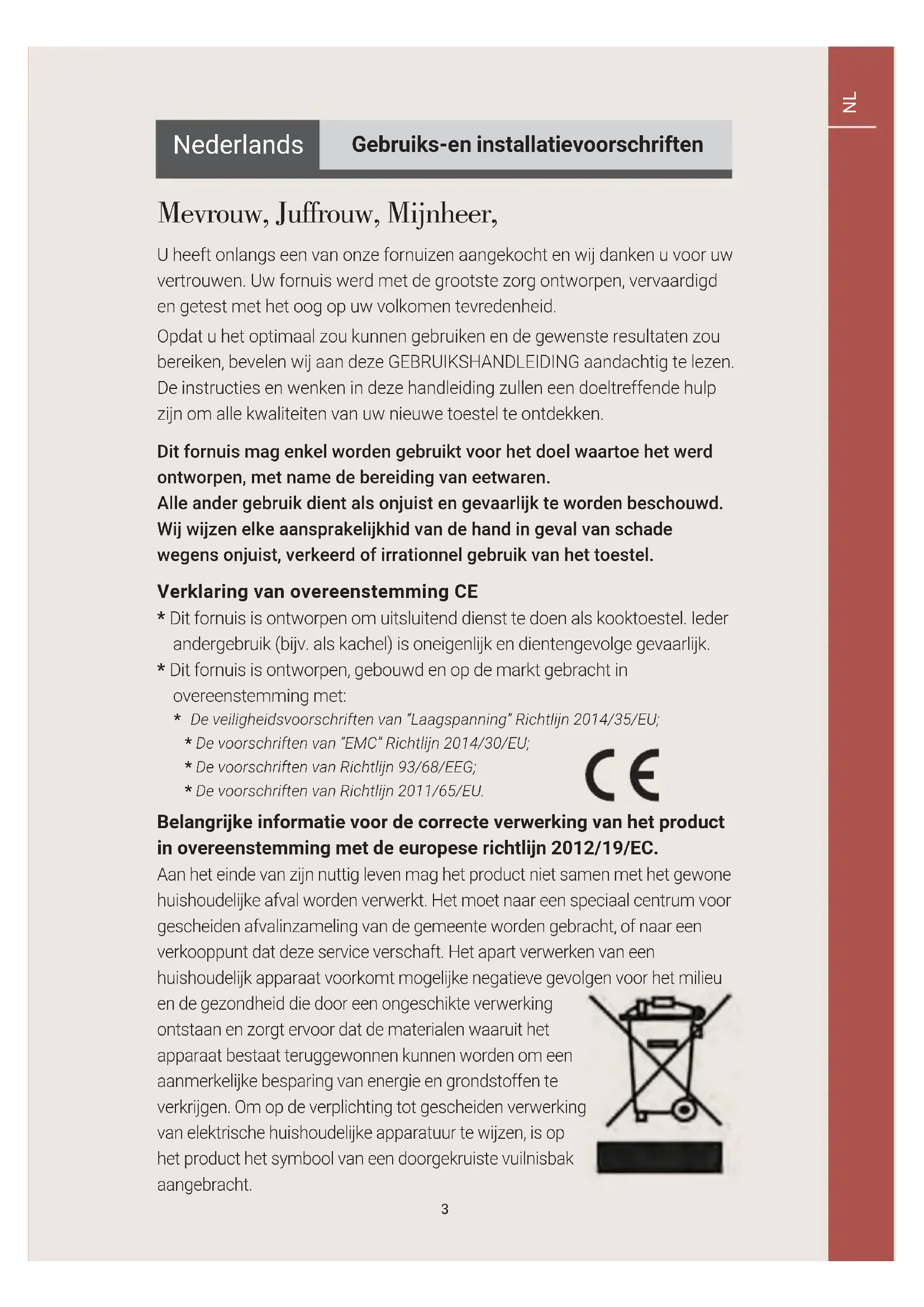

Mevrouw, Juffrouw, Mijnheer,

U heeft onlangs een van onze fornuizen aangekocht en wij danken u voor uw vertrouwen. Uw fornuis werd met de grootste zorg ontworpen, vervaardigd en getest met het oog op uw volkomen tevredenheid.

Opdat u het optimaal zou kunnen gebruiken en de gewenste resultaten zou bereiken, bevelen wij aan deze GEBRUIKSHANDLEIDING aandachtig te lezen. De instructies en wenken in deze handleiding zullen een doeltreffende hulp zijn om alle kwaliteiten van uw nieuwe toestel te ontdekken.

Dit fornuis mag enkel worden gebruikt voor het doel waartoe het werd ontworpen, met name de bereiding van eetwaren.

Alle ander gebruik dient als onjuist en gevaarlijk te worden beschouwd. Wij wijzen elke aansprakelijkhid van de hand in geval van schade wegens onjuist, verkeerd of irrationnel gebruik van het toestel.

Verklaring van overeenstemming CE

* Dit fornuis is ontworpen om uitsluitend dienst te doen als kooktoestel. Ieder andergebruik (bijv. als kachel) is oneigenlijk en dientengevolge gevaarlijk.
* Dit fornuis is ontworpen, gebouwd en op de markt gebracht in overeenstemming met:

* De veiligheidsvoorschriften van "Laagspanning" Richtlijn 2014/35/EU;

* De voorschriften van "EMC" Richtlijn 2014/30/EU;
* De voorschriften van Richtlijn 93/68/EEG;
* De voorschriften van Richtlijn 2011/65/EU.

Belangrijke informatie voor de correcte verwerking van het product in overeenstemming met de europese richtlijn 2012/19/EC.

Aan het einde van zijn nuttig leven mag het product niet samen met het gewone huishoudelijke afval worden verwerkt. Het moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht, of naar een verkooppunt dat deze service verschaft. Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijke negatieve gevolgen voor het milieu

en de gezondheid die door een ongeschikte verwerking ontstaan en zorgt ervoor dat de materialen waaruit het apparaat bestaat teruggewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen. Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht.

Belangrijke veiligheidsinstructies en aanbevelingen

Belangrijk

Dit toestel is enkel ontworpen en geproduceerd voor het koken van huishoudelijk voedsel en is niet geschikt voor enige niet-huishoudelijke toepassing. Om die reden mag het niet gebruikt worden in een commerciële omgeving.

De garantie van het toestel vervalt wanneer het toestel wordt gebruikt in een niet-huishoudelijke omgeving, d.w.z. in een semi-commerciële, commerciële of gemeenschappelijke omgeving.

Lees aandachtig de instructies vooraleer u het toestel installeert en gebruikt.

* Dit apparaat is ontworpen en geproduceerd in overeenstemming met de geldende normen voor huishoudelijke keukenapparatuur, inclusief de standaarden voor oppervlaktetemperatuur. Mensen met een gevoelige huid kunnen een hoge temperatuur waarnemen, ondanks dat de maximale temperatuur binnen de norm valt. De veiligheid van het apparaat is afhankelijk van het correct gebruik hiervan. Wij raden daarom aan om extra goed op te letten tijdens het gebruik van het apparaat, vooral in het bijzijn van kinderen.
* Haal het toestel uit de verpakking. Controleer of het beschadigd is en of de ovendeur goed sluit. Gebruik het toestel bij twijfel niet en neem contact op met de producent of met een vakkundig opgeleid technicus.
* Houd onderdelen van de verpakking (bijv. plastic zakken, polystyreenschuim, nagels, bandjes, enz.) buiten het bereik van kinderen, aangezien deze ernstige verwondingen kunnen veroorzaken.
* Op de stalen en aluminium onderdelen van sommige toestellen is een beschermende laag aangebracht. Verwijder deze laag vooraleer u het toestel gebruikt.

Belangrijk

Het is aangeraden geschikte beschermingskleding en -handschoenen te gebruiken voor het hanteren of reinigen van dit toestel.

* Probeer niet om de technische eigenschappen van dit toestel te wijzigen, aangezien dat gevaar bij het gebruik kan veroorzaken. De producent is niet aansprakelijk voor ongemak door niet-naleving van deze instructie.

* Gebruik het toestel niet met een externe timer of een afzonderlijk afstandsbedieningssysteem
* Koppel het toestel los van de elektriciteit vooraleer u het reinigt of onderhoudt.

Waarschuwing

Vermijd elektrische schokken door het toestel uit te schakelen vooraleer u de ovenlamp vervangt.

* Gebruik geen stoomreiniger. Het vocht kan in het toestel terechtkomen en dat onveilig maken.
* Raak het toestel niet aan met natte of bedampte handen (of voeten).
* Gebruik het toestel niet blootsvoets.
* Wanneer u het toestel niet meer gebruikt (of het wenst te vervangen door een ander model), is het aangeraden om het – voor u het weg doet – op een geschikte manier buiten werking te stellen, in overeenstemming met de gezondheids- en milieubepalingen, en er vooral voor te zorgen dat alle mogelijk gevaarlijke onderdelen onschadelijk worden gemaakt, vooral met het oog op kinderen die met ongebruikte toestellen zouden kunnen spelen.
* De verschillende componenten van het toestel zijn recyclebaar. Verwijder deze als afval conform de geldende bepalingen in uw land. Verwijder de elektriciteitskabel wanneer het toestel wordt afgedankt.
* Zorg ervoor dat de knoppen na gebruik in de uit-positie staan.
* Houd kinderen onder de 8 jaar uit de buurt van het toestel, tenzij ze continu onder toezicht staan.
* Dit toestel mag gebruikt worden door kinderen vanaf 8 jaar en door personen met beperkte lichamelijke, sensorische of geestelijke vaardigheden of met een beperkte ervaring en kennis, indien zij onder toezicht staan, na gepaste instructies over het veilige gebruik van dit toestel en indien zij de mogelijke risico's begrijpen. Laat kinderen niet met het toestel spelen. Kinderen mogen het toestel niet reinigen en onderhouden zonder toezicht.
* De producent is niet aansprakelijk voor letsels van personen of schade aan eigendom door incorrect of ongepast gebruik van het toestel.

Waarschuwing

Tijdens het gebruik worden het toestel en de bereikbare onderdelen heet; ook na gebruik blijven deze nog enige tijd heet.

* Wees voorzichtig en raak geen verwarmingselementen aan (zowel aan de kookplaat als in de oven).
* De deur is heet, gebruik de handgreep.
* Houd jonge kinderen uit de buurt om brandwonden te vermijden.

* Zorg ervoor dat de elektriciteitskabels van andere toestellen in de buurt van het fornuis niet in contact kunnen komen met de kookplaten en niet tussen de ovendeur geklemd kunnen raken.

Waarschuwing

Onbeheerd koken op een kookplaat met vet of olie kan gevaarlijk zijn en brand veroorzaken. Probeer NOOIT brand te doven met water, maar schakel het toestel uit en dek het vuur af, bijv. met een deksel of een vuurdeken.

Waarschuwing

Brandgevaar: bewaar geen voorwerpen op het kookoppervlak.

Waarschuwing

Wanneer dit product correct geplaatst is, voldoet het aan alle veiligheidseisen voor deze productcategorie. Wees echter extra voorzichtig bij de achter- of onderkant van het toestel, aangezien deze zones niet ontworpen en bedoeld zijn om aan te raken en scherpe of ruwe kanten kunnen hebben, die letsels kunnen veroorzaken.

Eerste gebruik van de oven

Volg deze instructies:

* Richt de binnenkant van de oven in zoals beschreven in het hoofdstuk 'REINIGING EN ONDERHOUD'.
* Zet de lege oven op de maximumstand om vet van de verwarmingselementen te verwijderen.
* Koppel het toestel los van de elektriciteit, laat de oven afkoelen en reinig de binnenkant met een doek, water en een neutraal reinigingsmiddel; droog daarna goed af.

Opgelet

Gebruik geen ruwe schuurmiddelen of scherpe metalen schrapers om het glas van de ovendeur te reinigen, aangezien deze krassen op het oppervlak kunnen veroorzaken waardoor het glas kan barsten.

* Breng geen aluminiumfolie aan op de wanden van de oven. Plaats bakplaten of de druipplaat niet op de bodem van de oven.
* Bedek de kookplaat niet met aluminiumfolie.
* BRANDGEVAAR! Bewaar geen ontvlambaar materiaal in de oven of in de opslagruimte.
* Gebruik altijd ovenwanten om schotels en bakplaten uit de hete oven te halen.
* Hang geen handdoeken, theedoeken of andere voorwerpen aan het toestel of aan de handgreep – dat kan brandgevaar opleveren.
* Reinig de oven regelmatig en zorg ervoor dat er zich geen vet of olie verzamelt op de bodem van de oven of van de druipplaat. Verwijder gemorste resten meteen.
* Sta niet op het fornuis of op de geopende ovendeur.
* Ga even achteruit wanneer u de ovendeur opent, zodat stoom en hete lucht kunnen ontsnappen vooraleer u het voedsel eruit haalt.

Veilig omgaan met voedsel

Laat het voedsel voor en na het koken zo kort mogelijk in de oven. Op die manier vermijdt u verontreiniging door organismen, die voedselvergiftiging kunnen veroorzaken. Let hier vooral voor op bij warm weer.

Waarschuwing

Til het fornuis NIET op met de handgreep.

Waarschuwing

Houd altijd toezicht op het kookproces. Ook tijdens korte bereidingen dient continue toezicht te worden gehouden.

* Het apparaat mag niet achter een front worden geinstalleerd om oververhitting te voorkomen.
* De ovenaccessoires (zoals bijvoorbeeld ovenrekken) dienen correct te worden geinstalleerd zoals aangegeven op pagina 50.
* Indien het aansluitsnoer beschadigd is, mag dit uitsluitend worden vervangen door een geautoriseerde monteur om risico's te voorkomen.

Energie-etikettering/Ecologisch ontwerp

* Gedelegeerde verordening (EU) Nr. 65/2014 van de commissie (houdende aanvulling van Richtlijn 2010/30/EU van het Europees Parlement en de Raad).
* Verordening (EU) Nr. 66/2014 van de commissie (tot uitvoering van Richtlijn 2009/125/EG van het Europees Parlement en de Raad).

Verwijzing naar de meet- en berekeningsmethoden die gebruikt zijn om de overeenstemming met bovenstaande eisen vast te stellen:

Gebruik van het apparaat, energiebesparing tips

Oven

* Controleer dat de deur van de oven steeds goed sluit en dat de pakking van de deur schoon is en goed werkt. Open de deur van de oven tijdens gebruik alleen wanneer dat strikt noodzakelijk is. Zo voorkomt u warmteverlies (voor sommige functies kan het nodig zijn de oven te gebruiken met de deur half gesloten, raadpleeg de gebruiksinstructies van de oven).

* Zet de oven 5-10 minuten voor het einde van de theoretische bereidingstijd uit, om de opgeslagen hitte te recupereren.

* We raden aan dat u geschikte ovenschotels gebruikt en de oventemperatuur indien nodig aanpast tijdens de bereiding.

Kookplaten

Inductiekookzones en/of -gebieden

* Gebruik indien mogelijk een deksel, om elektriciteit te besparen.
* Wanneer de vloeistof in de pan kookt, zet u de temperatuur lager naar de gewenste stand.
* Gebruik geschikte pannen die gemarkeerd zijn voor inductiekookplaten. Sommige kookgerei dat wordt verkocht heeft een kleiner doeltreffend ferromagnetisch gebied dan de diameter van de pan zelf. Voorkom het gebruik van dit soort kookgerei. Het inductiekookfornuis zal in dit geval niet goed werken of kan zelfs worden beschadigd.
* Gebruik steeds pannen/koffieketels met een dikke, compleet vlakke bodem. Gebruik geen pannen/koffieketels met een holle of bolle bodem. Deze kunnen ervoor zorgen dat de kookzone oververhit raakt.

Belangrijk

Gebruik geen tussenstukken voor kookpotten/koffieketels.

Aanwijzingen voor de installateur

Important

* De installatie mag uitsluitend worden uitgevoerd door een gekwalificeerd elektricien, in overeenstemming met de lokaal geldende voorschriften en de aanwijzingen van de fabrikant. Als hieraan niet wordt voldaan, vervalt de garantie.
* Alle ingrepen moeten uitgevoerd worden wanneer het toestel uitgeschakeld is.
* Sommige apparaten worden geleverd met de stalen en aluminium delen ervan bedekt door beschermfolie. U moet de beschermfolie verwijderen voordat u het fornuis in gebruik neemt.

1 Installatie

Installatie

Voor wat betreft de bescherming tegen de verhitting van de aan het fornuis aangrenzende oppervlakken, moeten de montagecondities conform zijn de aanwijzingen op afb. 1.1.

De meubelwanden moeten bestand zijn tegen een temperatuur van 75 °C boven de omgevingstemperatuur.

Installeer het komfoor niet in de buurt van brandbaar materiaal (bijv. gordijnen).

Indien het fornuis op een sokkel staat, moet men de juiste afmetingen nemen om te vermijden dat het toestel van de sokkel glijdt.

650 mm 450 mm 50 mm 500 mm Afb. 1.1

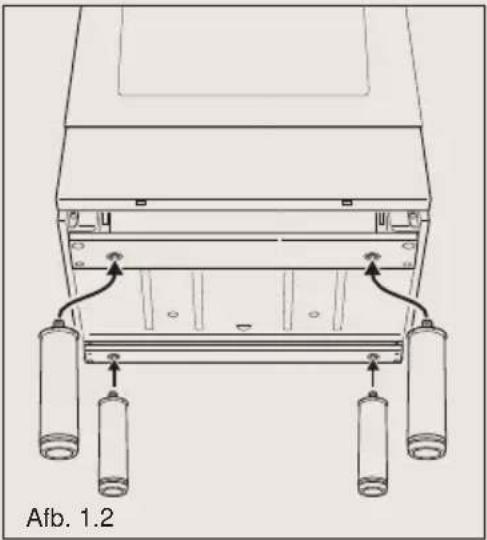

De verstelbare voeten monteren

De verstelbare voeten moeten aan de onderkant van het fornuis worden gemonteerd voordat het fornuis in gebruik wordt genomen.

Leg het fornuis met zijn achterkant op een stuk piepschuim van de verpakking, zodat de onderkant toegankelijk is en de voeten gemonteerd kunnen worden.

De 4 poten goed in hun basissupport vastdraaien zoals getoond wordt op figuur 1.2.

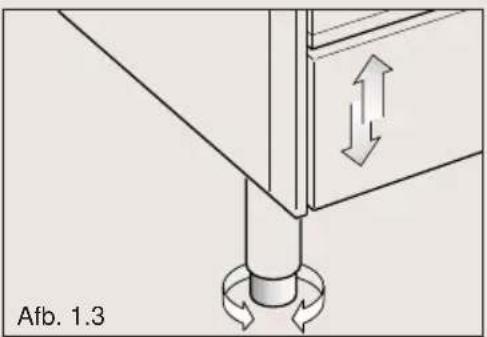

Het fornuis waterpas zetten

Het fornuis kan waterpas geplaats worden door de uiteinden van zijn voeten IN of UIT te draaien (afb. 1.3).

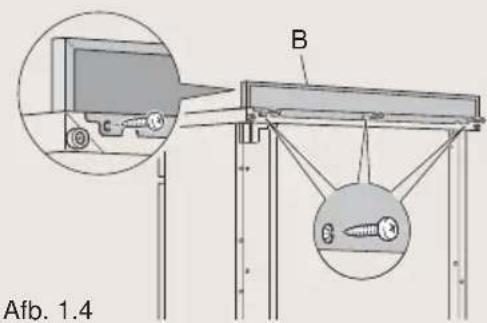

Afb. 1.4 B

Achterscherm

Assembleer het achterscherm "B" (afb. 1.4) alvorens het fornuis te installeren. Het achterscherm "B" vindt u in de verpakking achter het fornuis.

1. Verwijder de beschermfolie en plakband voordat u het achterscherm assembleert.
2. Verwijder de schroef "A" van de achterkant van de kookplaat.
3. Assembleer het achterscherm zoals aangegeven in afbeelding 1.4 en bevestig het door de schroef "A".

Het rechtop zetten van het fornuis moet altijd door twee personen worden gedaan, om te voorkomen dat de verstelbare voeten schade oplopen tijdens deze manoeuvre (afb. 1.5).

Pas op: til het fornuis bij het rechtop zetten niet op aan de deurhendel (afb. 1.6).

SLEEP het fornuis NIET over de vloer wanneer u het naar de plaats van installatie vervoert (afb. 1.7).

Til het fornuis zo ver op dat zijn voeten de vloer niet raken (afb. 1.5).

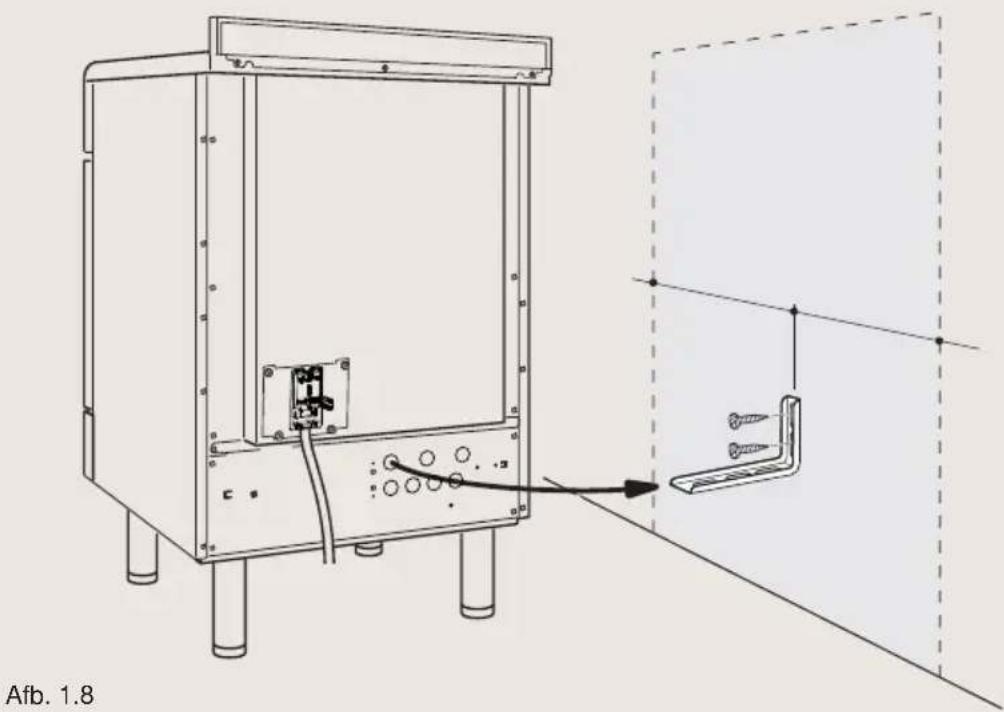

Bevestigingssteun

Waarschuwing!

Om te vermijden dat het apparaat toevallig kantelt, moet het ondersteund worden door een steun aan de achterzijde van het apparaat te plaatsen en het veilig aan de muur te bevestigen.

Om de bevestigingssteun te plaatsen:

1. Bepaal de plaats van het fornuis. Duid op de muur de plaats aan waar de twee schroeven van de bevestigingssteun moeten komen. Volg de instructies in afbeelding 1.8.

2. Boor twee gaten met een diameter van 8 mm in de wand en steek er de bijgeleverde plastieken pluggen in.

Belangrijk!

Controleer of er geen leidingen of elektriciteitsdraden beschadigd kunnen worden door de gaten te boren.

1. Plaats de bevestigingssteun losjes met de twee bijgeleverde schroeven.

2. Zet het fornuis tegen de muur en pas de hoogte van de bevestigingssteun aan, zodat deze in de gleuven aan de achterzijde van het fornuis past (zie afb. 1.8).

1. Draai de schroeven van de bevestigingssteun vast.
2. Duw het fornuis tegen de muur zodat de bevestigingssteun zich volledig in de gleuven aan de achterzijde van het fornuis bevindt.

Opgelet!

Let goed op wanneer u het fornuis op zijn plaats schuift om te voorkomen dat de voedingskabel in de steunbeugel wordt vastgeklemd.

2 Elektrisch gedeelte

Belangrijk

De aansluiting op het elektriciteitsnet moet uitgevoerd worden door een bevoegd vakman en voldoen aan de geldende voorschriften. Een foute installatie kan schade aan personen, dieren en zaken ten gevolge hebben waarvoor de fabrikant zich niet aansprakelijk stelt.

Aansluiting op het elektriciteitsnet

* De aansluiting op het elektriciteitsnet moet uitgevoerd worden door een vakman en voldoen aan de geldende veiligheidsvoorschriften;
* het apparaat moet aangesloten worden op het elektriciteitsnet, nadat men eerst heeft vastgesteld dat de netspanning overeenstemt met de voedingsspanning die op het typeplaatje is vermeld en dat de elektrische voorziening de aansluitwaarde van het toestel kan dragen;
* het is mogelijk om het apparaat direct op het elektriciteitsnet aan te sluiten door middel van een lijnschakelaar met een minimumafstand van 3 mm tussen de contacten;
* de voedingskabel mag niet in aanraking komen met hete oppervlakken en moet zo geplaatst worden dat de temperatuur nergens boven de 75°C komt;
* het toestel moet zo worden geinstalleerd dat de lijnschakelaar altijd bereikbaar zijn.

N.B.

Gebruik geen adapters, verloopstekkers en meervoudige stekkerdozen omdat deze oververhitting en verbrandingen kunnen veroorzaken.

Als de elektrische voorziening in uw woning aangepast moet worden om het toestel te installeren, laat de nodige werkzaamheden dan verrichten door een bevoegd vakman.

Deze moet bovendien controleren of de doorsnede van de bekabeling van de elektrische voorziening in uw woning groot genoeg is voor het vermogen dat het toestel opneemt.

Belangrijk

Dit kooktoestel moet worden aangesloten op een geschikte tweepolige schakelaar die in de buurt van het toestel is gemonteerd.

Waarschuwing!

Het is verplicht het apparaat te aarden.

Trek altijd de stekker uit alvorens werken uit te voeren aan het elektrische gedeelte van het toestel.

De aarding van het toestel is verplicht. De fabrikant wijst alle verantwoor- delijkheid af wanneer schade veroorzaakt wordt door het niet in acht nemen van deze voorwaarde.

Aansluiting van de elektrische voedingskabel

Belangrijk!

Dit fornuis moet door een bevoegd persoon worden aangesloten aan het elektrisch netwerk.

Om de voedingskabel op de kookplaat aan te sluiten, moeten de volgende handelingen worden uitgevoerd:

* Open het deksel "A" van de aansluitblok door een schroevendraaier in de twee haken "B" te steken (fig. 2.1). Op het deksel "A" volledig.
* Los de schroeven "C", en open klem "D" door een schroevendraaier in haak "E" te steken. Verwijder klem "D" (fig. 2.2).
* Verbind de fase, neutraal en aarding in de aansluitblok "F" volgens de diagrammen in fig. 2.2; de U-bouten "G" (fig. 2.1) moeten worden gebruikt zoals aangegeven in de schema's fig. 2.2 (ze worden al gemonteerd op de klemmen geleverd of in het klemmenbord, achter het deksel).
* Strek de voedingskabel en blokker deze met klem "D" (door haak "E" vast te klikken en de schroeven "C" aan te spannen).
* Sluit het deksel "A" van de aansluitblok "F" (controleer of de twee haken "B" correct vastgeklikt zijn).

Belangrijk

Om de voedingskabel aan te sluiten, kan u de schroeven van het toegangsplaatje achter het klemmenbord NIET LOSDRAAIEN.

Let op

Indien de voedingskabel beschadigd is, mag deze uitsluitend vervangen worden door een vertegenwoordigde operator van de Servicedienst om eventuele risico's te vermijden.

Afb. 2.1

Doormeter van de voedingsdraad "Type H05RR-F of H05VV-F of H05V2V2-F" (bestand tegen een temperatuur van 90°C)

220-240 V ac 3 x 4 mm ^4 (**)

380-415 V 3N ac 5 x 2,5 mm² (**)

380-415 V 2N ac 4 x 2,5 mm² (**)

(**) Rechtstreekse aansluiting op een elektrische muurdoos

* Gelijktijdigheidsfactor van toepassing.

* Alle aansluitingen dienen gedaan teworden door een erkend installateur.

Advies voor de gebruikers

1 Kooktafel

Afb. 1.1

1 2 2 1 3

Zones de cuisson

1. Inductie kookzone ∅ 145 mm Normaal vermogen: 1200 W

Maximaal 'BOOST' vermogen: 1600 W

1. Inductie kookzone ∅ 210 mm Normaal vermogen: 1500 W

Maximaal 'BOOST' vermogen: 2000 W

1. Kookzonedisplay

Opmerking

Het normale en maximale vermogen kan veranderen afhankelijk van de grootte en materiaal van de kookpan op the kookplaat.

Bedek de kookplaat niet met aluminiumfolie.

Aandacht

Indien u een barst op de glasplaat vaststelt, schakelt u meteen de elektrische stroom uit en contacteert u de servicedienst.

Plaats geen metalen voorwerpen zoals messen, vorken, lepels en desksels op de kookplaat aangezien zij heet kunnen worden.

2 Bedieningspaneel

9 8 Afb. 2.1 1234567

Knoppenbord

Beschrijving van de bedieningsknoppen

1. Bedieningsknop brander rechts voor
2. Bedieningsknop brander rechts achter
3. Bedieningsknop brander links achter
4. Bedieningsknop brander links voor
5. Thermostaatknop
6. Keuzeknop voor de bediening van de oven
7. Elektronische klok/programmaklok met "Touch-control"
8. Controlelampje oventhermostaat
9. Aan/uit-controlelampje

Ventilatiemotor voor koeling

Dit toestel beschikt over een veilige koeling dankzij de ventilatiemotor, waardoor een optimale efficiëntie van het controlepaneel wordt bereikt, de oppervlaktetemperatuur lager blijft en de interne componenten worden afgekoeld. De ventilatiemotor voor koeling wordt automatisch ingeschakeld wanneer de oven of de grillbrander worden aangezet. Deze kan (enkele minuten) blijven werken, ook nadat de oven of grillbrander werden uitgeschakeld. Deze periode hangt af van de baktemperatuur en -duur.

3 Gebruik van de inductiekookplaat

De vitrokeramische kookplaat is uitgerust met inductiekookzones.

Deze zones, aangeduid met gedrukte cirkels op het keramisch oppervlak, worden geregeld door aparte bedieningsknoppen op de display.

Aan de voorkant van het kookplat, vertonen de displays voor elke zone :

= Kookzone OFF niet ingeschakeld
= Kookzone ON (ingeschakeld maar niet in werking) Indien alle zones in nul staan, gaat de display vanzelf uit (kookzones OFF) na ongeveer 10 seconden.
= Instellen van vermogen
= Functie "BOOST" - koken op maximale sterkte
= Indicator voor de overblijvende warmte
= Indicator voor het herkennen van de kookpan
= Geeft aan dat de knop moet gereset worden (gelieve de volgende secties te raadplegen voor gelijkaardige problemen).

Opmerking

Elk verlicht cijfer verwijst naar de respectieve kookzone.

Inductiekooksysteem

Zodra u een inductiekookzone aanzet en een kookzone kiest, gaan de elektronische schakelingen inductiestromen produceren die onmiddellijk de bodem van de pan opwarmen en de warmte doorgeven aan het gerecht. Op die manier is er bijna geen energieverlies tussen de kookplaat en het gerecht. Uw inductieplaat werk enkel indien u de juiste pan/pot met de juiste kenmerken op de zone plaatst. Gelieve hiervoor "KOOKGEREI/KOFFIEPOT VOOR INDUCTIE" te raadplegen.

Kookgerei/koffiepot voor inductie

De inductieplaat WERKT ENKEL indien u het juiste kookgerei, geschikt voor inductie gebruikt (aangegeven door een inductie symbool op de onderkant van het kookgerei/koffiepot). Het gebruik van ongeschikt kookgerei kan schade berokkenen aan het toestel. De onderkant van het kookgerei moet magnetisch zijn OVER DE HELE OPPERVLAKTE om het elektromagnetisch veld dat nodig is voor het verhittingsproces te kunnen voortbrengen (dit wil zeggen dat een trekijzer moet blijven kleven op de onderkant van het kookgerei en dit over de hele oppervlakte).

Kookgerei/koffiepotten vervaardigd uit het volgende materiaal zijn niet geschikt:

* Glas, hout, porcelain, keramiek, aardewerk;
* Puur roestvrij staal, aluminium of koper zonder magnetische bodem.

Controleren of een pan/kookpot/koffiepot geschikt is of niet:

* Test de bodem van de kookpan met een magneet; indien de magneet kleeft, is de kookpan geschikt.

* Indien u niet beschikt over een trekijzer, giet dan een kleine hoeveelheid water in het kookgerei dat u wenst te testen en plaats deze op een kookzone. Schakel de kookzone aan: Als de kookzone afwisselend de ingestelde positie en "U", weergeeft, is het kookgerei niet geschikt (na 1 minuut zal de zone automatisch uitgeschakeld worden en "O" zal verschijnen – zet de knop in de "O" positie).

Belangrijk

Gebruik geen inductieschijf; dit kan oververhitting en mogelijks schade aan het toestel veroorzaken.

Belangrijke nota

De kookzone zal niet werken als de diameter van het kookgerei te klein is. Om de kookzones correct de gebruiken, gelieve de aanwijzingen in onderstaande tabel na te leven.

Inductiekookzone

Minimum aanbeveelde diameter van kookpan (raadpleeg de onderkant van de kookpot/koffiepot)

Kookzone ∅ 145 mm 90 mm

Kookzone ∅ 210 mm 130 mm

Belangrijk

Kookgerei van slechte kwaliteit of met een magnetische bodem die veel smaller is dan de diameter van de pot zelf is eveneens beschikbaar op de markt. Vermijd het gebruik van dit kookgerei, daar de kookzone niet correct zal werken of beschadigd raken.

Let op

De pan / koffiepot moet altijd in het midden van de kookzone worden geplaatst.

Aandacht

Als u een grillpan gebruikt, kies dan niet voor de maximumstand gedurende een te lange periode, de pan kan misvormen door de hitte. Gebruik steeds en pan met dikke bodem.

U mag kookgerei gebruiken die groter is dan de zone zelf, maar deze mag de andere zones niet raken.

Gebruik steeds kookgerei met een dikke, compleet vlakke bodem.

Gebruik geen kookgerei met concaaf of convex bodem; dit kan oververhitting van de zone veroorzaken.

Nota

Bepaald kookgerei kan geluid maken wanneer deze gebruikt worden op een inductie plaat. Dit betekent niet dat er een panne is en zal de kookprocedure niet beïnvloeden.

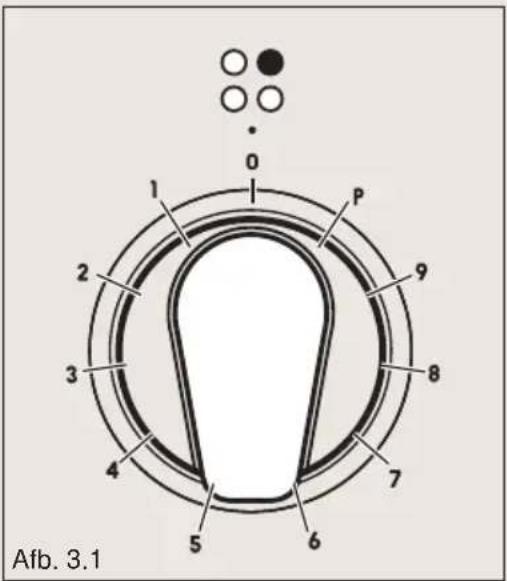

Bedieningsknoppen

Elke kookzone kan worden ingesteld met een individuele bedieningsknop die op het controlepaneel staat. Het koken wordt geregeld door een elektronisch systeem. Indien een kookzone niet uitgeschakeld is (OFF), zal het elektronisch systeem deze automatisch uitschakelen na een vooropgestelde tijd die afhankelijk is van het kookvermogen.

0 1 P 2 9 8 7 4 5 6 3 Afb. 3.1

Nota

De knoppen en symbolen kunnen variëren.

1 ÷ 9 kookvermogen

Draai de bedieningsknop met de wijzers van de klok mee tot aan het gewenste kookvermogen tussen 1 (minimum) en 9 (maximum).

Het kookvermogen kan op eender welk moment veranderd worden door de bedieningsknop met de wijzers van de klok of tegen de wijzers van de klok naar een ander kookvermogen te draaien. Elke nieuwe selectie die wordt gemaakt door aan de knop te draaien, gaat vergezeld van een hoorbare pieptoon en de kookzonedisplay toont het geselecteerde niveau.

Booster functie

Deze functie zorgt ervoor dat de zone werkt op het Booster maximum vermogen (boven het nominale vermogen) gedurende 10 minuten; u kunt dit bijvoorbeeld gebruik om snel een grote hoeveelheid water op te warmen.

Om de "Booster" -functie te activeren, draait u de knop naar "P" (fig. 3.2).

Aan het einde van het Booster-programma (10 minuten) wordt de kookzone automatisch uitgeschakeld, weerklinkt een "piep" en "∅" verschint op de display (om aan te geven dat de kookzone niet actief is en dat de knop niet in de uit-stand staat). Zet de knop op "∅" om de kookzone uit te schakelen en reset vervolgens het gewenste vermogensniveau.

0 1 2 3 4 5 6 7 8 9 Afb. 3.2

Belangrijke nota

De "BOOSTER" functie is niet geschikt voor het koken zonder water als basismiddel. Gebruik deze functie niet voor het verwarmen van olie (bijvoorbeeld frituren).

Kookvermogen van de koozones	∅ 145 mm Watt vermogen	∅ 210mm Watt vermogen
	75 W 100 W
	150 W 200 W
	300 W 300 W
	400 W 500 W
	500 W 700 W
	600 W 900 W
	800 W 1100 W
	1000 W 1300 W
	1200 W 1500 W
	1600 W 2000 W

VOORBEELDEN VAN KOOKVERMOGENS

0	Kookzone niet in werking
1 tot 2	SmeltenOpwarmen	Sauzen, boter, chocolade, gelatineGerechten op voorhand bereid
2 tot 3	SudderenOntdooien	Rijst, pudding, suikersiroopGedroogde groenten, vis, bevroren producten
3 tot 4	Stomen Groenten, vis, vlees
4 tot 5	Water	Gestoomde aardappelen, soepen, pasta, verse groenten
6 tot 7	Medium kokenSudderen	Vlees, lever, eieren, worstjesGoulash, rollade, pens
7 tot 8	Koken Aardappelen, gerechten in beslag, wafeltjes
9	Frituren, roosterenWater koken	Biefstuk, omeletten, gefrituurde gerechten Water
P	Verhit snel grote hoeveelheden water

Tijdslimiet van de kookzones

Elke kookzone wordt automatisch uitgeschakeld OFF na een maximaal vooropgestelde tijd indien het product niet in werking is. De maximaal vooropgestelde tijd is afhankelijk van het kookvermogen, zoals aangeduid in dit schema.

Wanneer de kookzone wordt uitgeschakeld, weerklinkt er een geluidssignaal en verschijnt "☐" op de display (om aan te geven dat de kookzone niet actief is en dat de knop niet in de uit-stand staat). Zet de knop op "☐". Bij elk gebruik van de knoppen van de kookplaat zal de maximaal vooropgestelde tijd naar de beginwaarde herzet worden.

Kookvermogen van de koozones		Tijdslimiet
		10 Uren
		5 Uren
		5 Uren
		4 Uren
		3 Uren
		2 Uren
		2 Uren
		2 Uren
		1 Uur
		10 minuten

Restwarmt kookzone(s)

Als u een kookzone uitschakelt (vermogen niveau "O"), en de temperatuur van de zone is te warm om aan te raken, zal de display "H" vertonen. Afhankelijk van de status van de zone kan de restwarmte indicator "H" worden afgewisseld met een andere indicatie; wanneer bijvoorbeeld een kookzone automatisch wordt uitgeschakeld en de bijbehorende knop niet op "O", staat, wordt de letter "H" afgewisseld met "O".

8H 6H

Vermijd het kookblad aan te raken. Besteed extra aandacht aan kinderen. "H" zal verdwijnen als de kookzone onder de vooraf ingestelde temperatuur zakt. Het is steeds mogelijk om het kookproces opnieuw te starten; selecteer opnieuw het gewenste vermogen niveau.

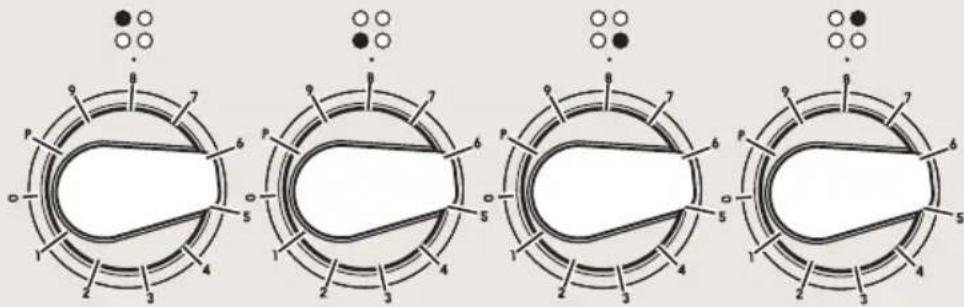

Beheer maximum vermogen

Het maximumvermogen voor het kookblad (7200 W) kan verminder worden naar 6000 W, 3500 W of 2800 W. Om het maximumvermogen aan te passen:

* Voordat u het fornuis aansluit op het elektriciteitsnet, draait u alle bedieningsknoppen van de kookzone op "8". Sluit het apparaat aan op het elektriciteitsnet.

* Het ingesteld vermogen kan worden afgelezen op de displays van de 2 linker zones (b.v. links voor = "7" en links achter = "2": maximumvermogen = 7200 W

* Draai alle bedieningsknoppen van de kookzone op de kookplaat naar "P".

* De displays voor de linker kookzones tonen met tussenpozen van 5 seconden de verschillende maximale vermogenslimieten die op de kookplaat kunnen worden geselecteerd.

* Zodra het gewenste vermogen wordt weergegeven, draait u eender welke bedieningsknop van de kookzone binnen 5 seconden op "0": het geselecteerde vermogen blijft weergegeven op de display. Om deze definitief te selecteren, draait u de andere bedieningsknoppen van de kookzones naar "0". De nieuwe maximale vermogenslimiet voor de inductiekookplaat is nu ingesteld.

Beheer van het vermogen tijdens het gebruik van de kookplaat

Als u meerdere kookzones gebruikt, en het totale vermogen groter is dan de maximale vermogenslimiet voor de kookplaat, weerklinkt er een geluidssignaal (pieptoon) en toont de laatste ingestelde kookzone afwisselend "r" met het geselecteerde vermogen; dan wordt het vermogen van die zone automatisch verlaagd om binnen de toegestane limiet te blijven.

8.6 8 8

"geeft aan dat het vermogen van de kookzone is verlaagd en dat de bedieningsknop niet in de exacte positie staat die overeenkomt met het nieuwe vermogensniveau dat automatisch door het systeem wordt ingesteld.

Daarom zal, na het draaien van de knop naar het automatisch ingestelde vermogensniveau of een lager vermogensniveau,"verdwijnen en zal het hoorbare alarm niet langer klinken.

Hittebeveiliging

De inductiekookplaat is uitgerust met veiligheidsmaatregelen die het electronisch systeem beveiligen en die elke kookzone van oververhitting beveiligen.

Oververhitting van de display

* Kookzone UIT: op de display van dekookzone verschijnen afwisselend "F" en "C"

* Kookzone AAN: alle zones wordenautomatisch uitgeschakeld, erweerklinkt een pieptoon en de displays voor de zones tonen afwisselend "F" en "c".

Laat het fornuis afkoelen terwijl de kookzonedisplays zijn uitgeschakeld. Als een of merdere displays "☐" tonen, draait u de bijbehorende knoppen naar "0". Het fornuis kan nu opnieuw worden gebruikt.

8.6 8

Oververhitting van de kookzone

* Kookzone UIT: op de display van dekookzone verschijnt “£”.

* Kookzone AAN: op de display van dekookzone verschijnt afwisselend hetingestelde vermogensniveau en “C”.

Er wordt geen stroom geleverd aan dekookzone.

Laat de kookzone afkoelen voorgebruik.

8.0 6 1

Oververhittingvaninductiegenerator

* Kookzone UIT: op de display van dekookzone verschijnt "C".

* Kookzone AAN: op de display van dekookzone verschijnt afwisselend hetingestelde vermogensniveau en "C". Er wordt geen stroom geleverd aan dekookzone.

Laat de kookzone afkoelen voorgebruik.

8.6 8.6

Foutmeldingen op de display(s)

Als er een foutmelding verschijnt op de display(s) (de display(s) vertoont afwisselend "F" en een ander karakter - b.v. "F" and "I", "F" and "O", .....):

1. Ontkoppel het kookblad van hetelektrisch netwerk.
2. Sluit terug aan en zet aan.
3. Wacht gedurende 2 minuten en indiende fout niet verschijnt kunt u hetkookblad gebruiken.
4. Indien het probleem niet verdwijnt, herhaal dan stap 1 tot 3.

8.0 8

1. Indien het probleem aanhoudt,ontkoppel dan het toestel van hetelektrisch netwerk en neem contact opmet de dienst na verkoop.

Geen correcte of geen weergave op de display(s)

Als de display(s) slechts gedeeltelijk of niet oplichten.

1. Zet het kookblad uit en ontkoppel vanhet elektrisch netwerk
2. Sluit terug aan en zet het kookbladaan.
3. Wacht gedurende 2 minuten en indiende fout niet verschijnt kunt u hetkookblad gebruiken.
4. Indien het probleem niet verdwijnt, herhaal dan stap 1 tot 3.
5. Indien het probleem aanhoudt, ontkoppel dan het toestel van hetelektrisch netwerk en neem contact opmet de dienst na verkoop.

8.0 8

Reiniging

* Vooraleer u de kookplaat reinigt, dient u na te gaan of het toestel uitgeschakeld is.

* Volg de schoonmaakinstructies nauwgezet op.
* Verwijder eventuele voedselresten of andere stoffen die zich hebben vastgezet.
* Verwijder stof met een vochtige doek.
* U kan ook gebruik maken van niet schurende of niet corrosieve detergenten.
* Het is aanbevolen alles dat door warmte kan smelten, van de kookplaat te verwijderen: plastic voorwerpen, aluminiumfolie, suiker of heel zoete produkten.
* Indien een voorwerp of materiaal op de plaat gsmolten is, dient u dit onmiddellijk teverwijderen (terwijl het oppervlak nog warm is) met de schraper om beschadiging vanhet vitroceramische vlak te vermijden.
* Gebruik geen messen of puntige voorwerpen, want zijn kunnen de kookpmaatonherroepelijk beschadigen.
* Gebruik ook geen schurende schilfers of schuursponsen die onherstelbare krassenkunnen veroorzaken.

Opgelet: heel belangrijk!

Ingeval van schoonmaak van de plaat in glasceramiek met behulp van een accessoire (bijvoorbeeld een kleine schraper) moet men erop letten dat de pakking ter hoogte van de hoeken van het glasceramiek oppervlak niet beschadigd wordt.

Maak geen krassen in het kookblad met snijdende of scherpe voorwerpen.

Kras het keramische oppervlak niet met scherpe voorwerpen Gebruik het keramische oppervlak niet als werkblad of bergplaats.

Tijdens de werking van de oven is de ovendeur warm. Houdt de jonge kinderen op afstand.

Algemene kenmerken

Zoals zijn naam het zegt, gaat het hier om een oven die specifieke funktionele kenmerken bezit Het is inderdaad mogelijk 7 verschillende funkties te gebruiken om aan elke kookvereiste te voldoen. Deze 7 funkties, met thermostatische controle, worden verwezenlijkt door 4 verwarmingselementen:

* Onderweerstand
* Bovenweerstand
* Grillweerstand
* Ringvormige weerstand

Opmering

Voor het eerste gebruik is het raadzaam om de lege oven 60 minuten op stand □ te laten werken en vervolgens nogmaals 30 minuten op de maximumtemperatuur (thermostaatknop op 250°C) in de standen □ en □ om alle sporen van vet van de verwarmingselementen te verwijderen. Maak de oven en zijn accessoires schoon met warm water en vloeibaar afwasmiddel.

Werkingsprincipe

Het opwarmen en koken met de MULTIFUNKTIE oven gebeurt als volgt:

A) door natuurlijke convectie

De warmte wordt produceerd door de boven- en onderweerstand.

B) door gedwongen convectie

Een turbine zuigt de lucht in de moffel van de oven aan, stuwt deze door de witgloeiende schroefgangen van een elektrische weerstand en stuwt deze weer in de moffel. De warme lucht -alvorens weer aangezogen te worden om dezelfde cyc/us te hernemen - omhult de gerechten in de oven waardoor deze vlug en volledig gaargekookt worden. Bovendien kan men verschillende gerechten tegelijkertijd koken.

C) door semi-gedwongen convectie

De door de boven- en onderweerstand geproduceerde warmte wordt door de turbine in de oven verdeeld.

D) door straling

De warmte wordt door de infra-roodstralen van de grillweerstand uitgestraald.

E) door straling en ventilatie

De door de infra-roodgrillweerstand uitgestraalde warmte wordt door de turbine in de oven verdeeld.

F) ventilatie

Het voedsel wordt zonder verwarming door de ventilator ontdooid.

Breng geen aluminiumfolie aan op de wanden van de oven. Plaats bakplaten of de druipplaat niet op de bodem van de oven.

Waarschuwing

De deur is heet. Gebruik het handvat.

Gedurende het gebruik wordt het apparaat warm. Opletten om niet de warme elementen binnen de oven te treffen.

Afb. 4.1 Afb. 4.2

50 100 250 150 200

Thermostaat

De verwarmingselementen van de oven worden ingeschakeld door de knop op de gewenste funktionie te plaatsen en door de thermostaatknop op de gewenste temperatuur in te stellen.

De controle van de werking (ON-OFF) van de verwarmingselementen wordt uitgevoerd door de thermostaat; zijn werking wordt aangegeven door het lampje op het knoppenbord.

Bakstandenschakelaar

Draai de knop met de klok mee om één van de bakstanden in te stellen.

VERLICHTING

Bij het instellen van de knop in deze positie, licht het ovenlampje op.

De oven blijft verlicht als de schakelaar op één van de funkties is ingesteld.

TRADITIONEEL KOKEN-CONVECTIE

Werking van de onder- en bovenweerstand.

De warmte wordt door natuurlijke convectie verspreid en de temperatuur moet geregeld worden van 50° tot 250 °C met de thermostaatknop. De oven dient voorverwarmd te worden alvorens de gerechten in de oven te plaatsen.

Aangeraden Gebruik:

Voor gerechten die volledig gaargekookt moeten worden.

Vb: gebraad, varkensribben, schuimgebak (meringue).

ONDERSTE VERWARMINGSELEMENT

In deze stand wordt enkel het onderste verwarmingselement ingeschakeld.

De warmte verspreidt zich door natuurlijke convectie.

De temperatuur dient geregeld te worden van 50°C tot 250°C met de thermostaatknop.

Aangeraden Gebruik:

Geschikt voor het verhitten van gerechten waarvan de bodem op een hoge temperatuur moeten worden verhit.

WARMTE VAN BOVENAF

Uitsluitend het bovenste verwarmingselement wordt ingeschakeld.

De warmte wordt verspreid door de natuurlijke convectie en de temperatuur kan met de thermostaatknop worden afgesteld tussen 50°C en 250°C.

Aangeraden Gebruik:

Snel en gelijkmatig laten rijzen van alle soorten deegwaren en vers gekneed deeg of voor het afronden van bereidingen waarvoor meer warmte aan de bovenkant nodig is.

ROOSTEREN MET DE GRILL

Werking van de elektrische weerstand met infra-roodstraling.

Met de ovendeur dicht gebruiken en met de thermostaatknop op een stand tussen 50° en 225°C voor ten hoogste 15 minuten en vervolgens op 175°C.

De grill niet langer dan 30 min. gebruiken.

Opgelet

Tijdens de werking van de oven is de ovendeur warm. Houdt de jonge kinderen op afstand.

Voor een correct gebruik verwijzen wij naar het hoofdstuk "Gebruik van de grill"

Aangeraden Gebruik:

Traditioneel roosteren met de grill, braden, bruinen, gratineren, roosteren, enz.

KOKEN MET GEVENTILEERDE GRILL

Werking van de infra-roodgrillweerstand en de turbine. De warmte wordt hoofdzakelijk verspreid door straling en de ventilator verdeelt de warm-te over de ganse oven. De temperatuur moet d.m.v. de thermostaatknop worden geregeld op een stand tussen 50° en 175° (voor maximaal 30 minuten). De oven moet voorverwarmd worden gedurende 5 minuten.

Attentie

Voor gebruik moet de deut-van de oven gesloten zijn. Tijdens het gebruik wordt de ovendeur zeer heet. Houd kinderen weg van de oven.

Voor een correct gebruik verwijzen wij naar het hoofdstuk "ROOSTEREN EN GRATINEREN".

Aangeraden Gebruik:

Voor het roosteren van gerechten waarvan de buitenkant gebruind moet worden om het vleessap binnenin te behouden. Vb: kalfsbiefstuk, entrecôte, hamburger, enz.

KOKEN MET CONVECTIE EN VENTILATIE

De bovenste en onderste verwarmingselementen en de ventilator worden ingeschakeld. De warmte afkomstig van boven en de onder wordt door convectie met ventilatie verspreid. De temperatuur kan met de thermostaatknop worden afgesteld tussen 50°C en de maximale stand.

Aangeraden Gebruik:

Gerechten met groot volume en een grote hoeveelheid die van binnen en buiten dezelfde bereidingsgraad vereisen, zoals: rollades, kalkoen, bouten, taarten, enz.

KOKEN MET WARME LUCHT

Werking van de ringvormige weerstand en van de turbine.

De warmte wordt door gedwongen convectie verspreid en de temperatuur dient geregeld te worden van 50° tot 250 °C d.m.v. de thermostaatknop. De oven moet niet voorverwarmd worden.

Aangeraden Gebruik:

Voor gerechten die een goedgebakken korstje moeten hebben en binnen zacht of roze dienen te zijn. Vb.: lasagne, lamsvlees, rosbif, gehele vissen, enz.

ONTDOOIEN VAN INGEVROREN VOEDINGSMIDDELEN- ECO FUNCTIE

ONTDOOIEN VAN INGEVROREN VOEDINGSMIDDELEN:

Enkel werking van de ovenventilator.

Te gebruiken met de thermostaatknop op stand "●" daar elke andere stand geen enkele uitwerking heeft.

ECO-FUNCTIE (ENERGIEBESPARING):

De onderste en bovenste verwarmingselementen en de ventilator zijn ingeschakeld. De warmte die door de boven- en onderweerstand wordt geproduceerd wordt door gedwongen convectie verspreid.

Deze functie vermindert het energieverbruik van het apparaat en is daarom bijzonder geschikt voor het zacht garen van kleine hoeveelheden voedsel op een enkele bakplaat. Het is niet nodig om de oven voor te verwarmen en de ovendeur dient tijdens gebruik gesloten te blijven. De bereidingstijden zijn mogelijk langer dan bij standaardfuncties.

Gebruik deze functie niet om de oven voor te verwarmen.

Aangeraden Gebruik:

Voedsel dat zacht koken vereist. Om voedsel warm te houden na het koken. Om al gekookt voedsel langzaam te verwarmen.

Kookwenken

Steriliseren

Het steriliseren van levensmiddelen in bokalen gebeurt als volgt (volle bokalen, hermetisch gesloten):

A) de schakelaar op stand plaatsen;
B) de thermostaatknop op stand 185 °C plaatsen en de oven voorverwarmen;
C) de druipplaat met warm water vullen;
D) de bokalen op de druipplaat zetten en erop letten dat ze elkaar niet raken; de deksels bevochtigen met water; de ovendeur sluiten en de thermostaatknop op stand 135 °C plaatsen.

Wanneer het steriliseren begint, t.w. wanneer er luchtbellen in de bokalen gevormd wor den, de oven uitschakelen en laten afkoelen.

Verbeteren

De schakelaar op stand plaatsen en de thermostaatknop op stand 150 °C. Brood wordt weer knappend vers als men het ongeveer 10 minuten in de oven plaatst nadat het lichtjes bevochtigd werd.

Braden

Om op de klassieke manier te braden (gaar gebakken) volstaat het volgende punten in acht te nemen:

* de oventemperatuurinstellen tussen 180° en 200°C.

* de hoeveelheid en de kwaliteit van het vlees.

Simultaan koken

De standen en de loven laten toe verschillende heterogene bereidingen simultaan te koken.

Aldus kan men tezelfdertijd verschillende gerechten koken zoals vb. vis, taart en vlees zonder dat de aroma's en smaken zich vermengen.

Dit is mogelijk omdat de dampen en vetten geoxydeerd worden door de elektrische weerstand en zich dus niet kunnen afzetten op de gerechten.

De enige te nemen voorzorgen zijn:

* de kooktemperaturen moeten zodicht mogelijk bij elkaar liggen met een verschil van maximum 20° tot 25 °C tussen de extreem vereiste temperaturen voor de verschillende gerechten;

* de gerechten zullen op verschillendetijdstippen in de oven geplaat worden, rekening houdend met de verschillende kookduur.

Het resultaat van deze kookwijze is een evidente energie en tijdbesparing.

Roosteren en gratineren

Met de schakelaar op stand kan het roosteren zonder braadspit gbeuren, daar delucht volledig rond de gerechten verspreid wordt. De thermostaatknop op stand 200°C plaatsen en na voorverwarming van de oven de gerechten op het rooster plaatsen, de ovendeur sluiten en de oven laten verder verwarmen tot het roosteren voleindigd is.

Voor het eind van de kooktijd enkele boterkrulletjes toevoegen om het mooie gravneffekt te bekomen.

Attentie

Voor gebruik moet de deur van de oven gesloten zijn.

De grill niet langer dan 30 min. gebruiken.

Tijdens het gebruik wordt de ovendeur zeer heet.

Houd kinderen weg van de oven.

Koken met de grill

De oven moet voorverwarmd worden gedurende 5 minuten.

Voor gebruik moet de deur van de oven gesloten zijn.

Het gerecht op het ovenroosterplaatsen dat zo hoog mogelijk in de oven wordt geschoven.

Breng de ovenschaal onder de grill aan, om het vet en de sappen op te vangen.

Attentie

Voor gebruik moet de deur van de oven gesloten zijn.

De grill niet langer dan 30 min. gebruiken.

Tijdens het gebruik wordt de ovendeur zeer heet.

Houd kinderen weg van de oven.

Koken met de oven

De oven voorverwarmen op de gewenste temperatuur.

Wanneer de oven de gewenste temperatuur bereikt heeft, het gerecht in de oven plaatsen en de kooktijd nakijken.

De oven 5 min. voor het eind van de kooktijd uitschakelen om de in de oven opgestapelde warmte te benutten.

Ter informatie geven we in volgende tabel enkele gerechten met hun bereidingstemperauren in °C.

Tijd en temperatuur schommelen afhankelijk van de hoeveelheid en de grootte van de stukken.

Gerechten temperatuur

Lasagna in de oven 220°C
Pasta in de oven 220°C
Pizza 225°C
Creoolse rijst 225°C
Uien in de oven 200°C
Crêpes met spinazie 225°C
Aardappelen met melk 200°C
Gevulde tomaten 225°C
Kaassoufflé 200°C
Kalfsgebraad 200°C
Gegrilde kalfskoteletten 225°C
Kippenwit met tomaat 200°C
Gegrilde kip - gebraden kip 200°C
Kalfsgehakt 225°C
Roastbeef 220°C
Tongfilets	200°C
Wijting met kruiden 200°C
Beignets	180°C
Pruimentaart 200°C
Taartjes met confiture	225°C
Biscuit	225°C
Gesuikerd gerezen deeg	225°C
Tompoes	200°C
Taart Marguerite	220°C

5 Elektronische klok met “touch-control”

14 10 9 8 7 6 13 + - 11 1 2 3 4 5 12

Legenda:

1. Oven aan
2. Kooktijd
3. Einde kooktijd
4. Timer
5. Oventemperatuur
6. AM/PM-tijdnotatie
7. Schermhelderheid
8. Volume geluidssignaal
9. Tijdsinstelling
10. Toetsenvergrendeling 'touch'-bedieningspaneel programmaklok

Legenda:

1. Programmakeuze
2. Cijferinstelling omlaag voor alle functies
3. Cijferinstelling omhoog voor alle functies
4. Menukeuze

Belangrijke opmerking

Wanneer de timer gebruikt wordt en tijdens een semi-automatische of automatisch bereiding, zal de aftelling van de functie met de laagste resterende tijd op het display prevaleren.

"Touch-control" - toetsen

De "touch-control"-toetsen dienen met de vingers bediend te worden (door simpelweg de toets aan te raken). De tiptoetsen kunnen het beste worden gebruikt met het kussentje van de vinger in plaats van met de vingertop. Programma- en menukeuze: na het starten van de procedure wordt de keuze automatisch gedeactiveerd als het display gedurende ongeveer 5 seconden niet meer is aangeraakt.

De klok instellen

Wanneer u het apparaat voor de eerste keer aansluit, of na een stroomuitval, zal het woord "OFF" op het display knipperen en brandt het symbool " . Stel de tijd in door de toets "+" of "-" aan te raken.

Om de tijd te wijzigen wanneer het apparaat al geïnstalleerd is, raakt u de toets " " gedurende minstens 2 seconden aan, daarna raakt u de toets nogmaals aan totdat het symbool " " gaat knipperen. Vervolgens kunt u de tijd binnen 5 seconden aanpassen met behulp van de toets "+" of "—".

De timer gebruiken

U kunt de timer altijd gebruiken, ongeacht of de oven in werking is of niet.

Opgelet - zeer belangrijk

Dit is slechts een alarm, de oven of grill wordt NIET uitgeschakeld. VERGEET NIET DE OVEN/GRILL HANDMATIG UIT TE SCHAKELEN.

De timer kan worden ingesteld voor een maximumduur van 23 uur en 59 minuten.

1. Om de timer in te stellen wanneer het apparaat al aangesloten is, raakt u de toets "☐" (meerdere keren) aan totdat het symbool "☐" op het display gaat knipperen. Stel de tijd (door de minuten te verhogen) binnen 5 seconden in met behulp van de toets "+" of "−". Als de instelling voltooid is wordt op het display de aftelling getoond.
2. Aan het einde van de afteltijd begint de timer te piepen en knippert het symbool "☐" op het display. Raak een toets aan om het geluidssignaal uit te schakelen dat anders pas stopt na 7 minuten.
3. Schakel de oven handmatig uit (schakelaar- en thermostaatknoppen in de uit-stand) als u niet wenst door te gaan met de handmatige bereiding.

De timer op elk moment resetten als deze in werking is:

1. a. Alleen timerfunctie actief (geen semi-automatische of automatische bereiding aan de gang): raak de toets "○" gedurende 3 seconden aan.
   b. Wanneer de semi-automatische of automatische bereiding aan de gang is: raak de toets "💡" meerdere keren aan totdat het symbool "💡" op het display gaat knipperen. Raak vervolgens binnen 5 seconden de toets "—" aan totdat "00:00" op het display verschijnt.

2. De tijd wordt op het display getoond.

Deze wordt gebruikt om de oven automatisch uit te schakelen na het verstrijken van de gewenste bereidingstijd. Controleer of de klok de juiste tijd toont. Het semi-automatische bereidingsprogramma kan worden ingesteld voor een maximumperiode van 10 uur.

1. Kies de functie en temperatuur (functie- en temperatuurknoppen). De oven wordt aangezet.

2. Raak de toets " 🔒" aan totdat het symbool "→" op het display gaat knipperen. Stel binnen 5 seconden de bereidingstijd in (door de minuten te verhogen - houd eventueel rekening met de voorverwarmtijd) met behulp van de toets "+" of "-" . Als de instelling voltooid is wordt op het display de aftelling getoond.

3. Aan het einde van de afteltijd schakelt de oven uit, begint de timer te piepen, knippert het symbool "||=>|" en verschijnt het woord "End" op het display.

4. Zet de temperatuur- en functieknoppen in de uit-stand.
5. Raak de toets " ✅" aan om het geluidssignaal uit te schakelen (dat anders pas stopt na 7 minuten) en om de programmaklok terug te zetten in de handmatige modus (de tijd wordt op het display getoond). Als in plaats daarvan het geluidssignaal wordt uitgeschakeld met een van de andere toetsen, tik dan na het uitschakelen ook op de toets " ✅" om de programmaklok terug te zetten in de handmatige modus (de tijd wordt op het display getoond).

Het semi-automatische bereidingsprogramma op elk moment annuleren:

1. a. Alleen semi-automatische bereidingsfunctie actief (timer is niet in gebruik): raak de toets "☒" gedurende 3 seconden aan, het symbool "||→|" en het woord "End" (einde) worden op het display getoond. b. Wanneer de timer actief is: raak de toets ☑" meerdere keren aan totdat het symbool "||→|" gaat knipperen. Raak vervolgens binnen 5 seconden de toets “—” aan totdat "00:00" op het display verschijnt, dat na enkele seconden vervangen wordt door het symbool "||→|" en het woord "End".

2. Raak de toets " 🔒" nogmaals aan om de programmaklok terug te zetten in de handmatige modus (de tijd wordt op het display getoond). Als de bereiding beeindigd is, zet de temperatuur- en functieknoppen dan in de uit-stand, ga anders verder met de bereiding en vergeet niet de oven handmatig uit te schakelen.

Gebruik de automatische bereiding om het inschakelen van de oven, de bereiding, en het uitschakelen van de oven automatisch te laten plaatsvinden. Controleer of de klok de juiste tijd toont.

1. Kies de functie en temperatuur (functie- en temperatuurknoppen). De oven wordt aangezet.
2. Bepaal de bereidingstijd, eventueel rekening houdend met de voorverwarmtijd, en stel deze vervolgens in op de manier die hierboven in hoofdstuk "SEMI-AUTOMATISCHE BEREIDING" beschreven wordt.
3. Raak de toets " ⚙" meerdere keren aan totdat het symbool "→" het display verschijnt. Stel dan de tijd in waarop u wilt dat de oven uitgeschakeld wordt, door de toets "+" of "-" aan te raken.
4. Als de bereiding niet direct start, worden op het display de huidige tijd en de symbolen "|→" en "→getoond. De oven schakelt uit maar is nu ingesteld voor de automatische bereiding.

* Om de bereidingstijd te controleren raakt u eenmaal de toets "aan, het symbool "→" knippert.
* Om de uitschakeltijd te controleren raakt u de toets ⏻ meerdere keren aan totdat het symbool ➡‖ gaat knipperen.

Om het automatische bereidingsprogramma op elk moment te annuleren, gaat u te werk zoals beschreven in hoofdstuk "SEMI-AUTOMATISCHE BEREIDING".

Zet de temperatuur- en functieknoppen in de uit-stand, ga anders verder met de bereiding en vergeet niet de oven handmatig uit te schakelen.

Opgelet - zeer belangrijk (automatische of semiautomatische bereiding)

In geval van een zeer korte stroomstoring behoudt de oven de programmering. Als de stroomstoring echter langer dan enkele tientallen seconden duurt, zal de automatische bereiding geannuleerd worden. Draai in dit geval de temperatuur- en functieknoppen naar de uit-stand en start de programmering, indien nodig, opnieuw.

Gebruikersinstellingen

Toetsenvergrendeling 'touch control'-paneel programmaklok

Deze functie wordt gebruikt om te voorkomen dat de keuzetoetsen van de programmaklok onbedoeld worden aangeraakt en de functies ervan per ongeluk worden geactiveerd of gewijzigd. De toetsenvergrendeling kan op elk moment worden geactiveerd, tijdens de bereiding of bij uitgeschakelde oven.

Vergrendelen:

* Raak de toets " : " langer dan 2 seconden aan totdat het controlelampje " " gaat knipperen. Raak vervolgens de toets "+" aan om de toetsenvergrendeling te activeren, het woord "On" verschijnt op het display; wacht enkele seconden totdat de handeling voltooid is. Wanneer deze functie actief is, brandt het controlelampje " " .

Ontgrendelen:

* Raak de toets " : " langer dan 2 seconden aan totdat het controlelampje " " gaat knipperen. Raak vervolgens de toets "—" aan om de toetsenvergrendeling te deactiveren, het woord "OFF" verschijnt op het display; wacht enkele seconden totdat de handeling voltooid is. Wanneer deze functie niet actief is, brandt het controlelampje " "

Geluidssignaal instellen

Het is mogelijk om uit drie geluidssignalen te kiezen.

* Raak de toets " " langer dan 2 seconden aan, raak vervolgens dezelfde toets meerdere keren aan totdat het symbool " " gaat knipperen.
* Raak de toets "+" of "-" aan; op het display wordt het ingestelde geluidssignaal getoond ("b-01", "b-02" of "b-03").
* Het laatst getoonde geluidssignaal blijft actief.

Schermhelderheid instellen

Het is mogelijk om uit drie helderheidsniveaus te kiezen.

* Raak de toets " " langer dan 2 seconden aan, raak vervolgens dezelfde toets meerdere keren aan totdat het symbool " " gaat knipperen.
* Raak de toets "+" of "-" aan; op het display wordt de ingestelde helderheid getoond ("d-01", "d-02" of "d-03").
* De laatst getoonde helderheid blijft actief.

Tijdnotatie

Het is mogelijk om te kiezen uit de 24-uurs- of de 12-uursnotatie.

* Om de 12-uursnotatie te activeren, raakt u de toets "+" langer dan 5 seconden aan totdat het symbool" " " of " " wordt geactiveerd.
* Om de 24-uursnotatie te activeren, raakt u de toets "+" langer dan 5 seconden aan totdat het symbool" " " of " " wordt gedeactiveerd.

6 Onderhoud

Algemene raadgevingen

* Ga nooit over tot onderhoud of reiniging van het toestel zonder dat u het vooraf van het stroomnet heeft afgekoppeld.

* Sluit het komfoor af van het elektriciteitsnet en wacht totdat het is afgekoeld voordat u begint met het schoonmaken.

* Laat geen alkalische of zure stoffen (zoals citroensap of azijn).

* Gebruik geen schoonmaakprodukten op basis van chlorine of azijn.

Belangrijk

Voor het hanteren/gebruik van dit apparaat wordt het gebruik van beschermende kleding/handschoenen aanbevolen.

Belangrijk

Gebruik geen schurende producten (bijv. bepaalde soorten sponzen) en/of agressieve producten (bijv. caustische soda, producten die bijtende stoffen bevatten), die onherstelbare oppervlaktebeschadiging kunnen veroorzaken.

Glaskeramische kookplaat

-Bladzijde 33.

Email

De geëmailleerde delen mogen enkel schoongemaakt worden met een spons en zeep of andere nietschurende middelen. Bij voorkeur met een zachte doek. Alkalische of zure vlekken (citroensap, azijn, enz...) moeten onmiddellijk verwijderd worden. Ook het gebruik van chloor- of zuurhoudende producten dient vermeden te worden.

Onderdelen van roestvrij staal, aluminium en oppervlakken met een print

Reinig deze onderdelen en oppervlakken met een hiervoor geschikt reinigingsmidel. Droog ze daarna zeer zorgvuldig af.

Belangrijk

Deze onderdelen dienen altijd zeer zorgvuldig gereinigd te worden om beschadigingen te voorkomen. U wordt geadviseerd een zachte doek en een neutraal reinigingsmiddel te gebruiken.

Let op

Gebruik nooit schurende of bijtende reinigingsmiddelen aangezien deze het oppervlak onherstelbaar beschadigen.

Let op

Bij een correcte installatie, voldoet uw product aan alle veiligheidsmaatregelen die voor dit type van productcategorie voorgeschreven zijn. Niettemin moet u speciale aandacht besteden aan de achter- of onderzijde van het apparaat aangezien deze zones niet ontworpen zijn met de bedoeling ze aan te raken. Bovendien bevatten ze scherpe of ruwe randen waar u zich zou kunnen aan verwonden.

Belangrijk

De fabrikant wijst alle aansprakelijkheid af voor mogelijke schade veroorzaakt door het schoonmaken van het apparaat met ongeschikte producten.

Let op

Het apparaat kan zeer heet worden, vooral rondom de kookzones. Daarom is het belangrijk dat kinderen niet alleen in de keuken worden gelaten wanneer het apparaat in werking is.

Geen machine met stoomstralen gebruiken want het vocht zou in het apparaat kunnen binnendringen en het gebruik ervan gevaarlijk maken.

Gebruik geen harde schurende poetsmiddelen of scherpe metalen voorwerpen om het glas te poetsen aangezien zij het oppervlak kunnen krassen, dit kan leiden tot het breken van het glas.

Display van elektronische programmaklok reinigen

Reinig het display van de programmaklok met een zachte doek, warm water en milde zeep, of met een zachte doek en vloeibaar (niet-schurend) reinigingsmiddel. Zorg er bij het reinigen voor de doek slechts in één richting te bewegen. Veeg het display dan af met een vochtige doek en droog het af met een zachte doek.

Belangrijk

Gebruik GEEN bijtende reinigingsmiddelen, schuurmiddelen of niet-neutrale schoonmaakmiddelen, aangezien deze het oppervlak onherstelbaar kunnen beschadigen. Sproei GEEN reinigingsvloeistoffen rechtstreeks op het display van de programmaklok.

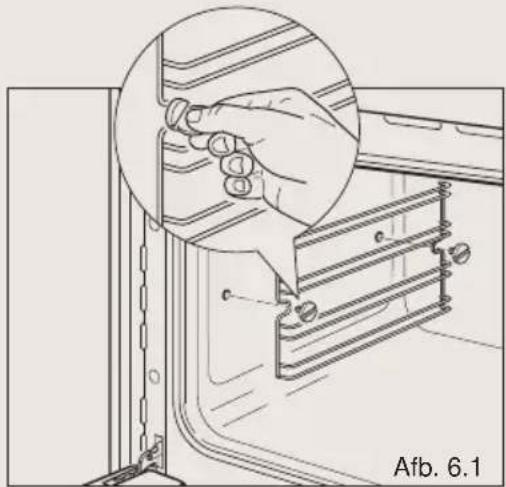

Monteren en demonteren van de zijplaten

* Monteer de zijrekken en bevestig deze met 2 schroeven aan de ovenwanden (afb. 6.1).

* Schuif de druipbak en het rooster in het frame zoals afgebeeld in afb. 6.7. De plaat moet zo geplaatst worden dat de veiligheidsgroef, waardoor de plaat er niet uitglijdt, naar de binnenkant van de oven gericht is; de geleiderail bevindt zich aan de achterkant. (afb .6.2).

* Het demonteren geschiedt inomgekeerde volgorde.

Geleiderail Stopgroef Afb. 6.2

Ovenruimte

Maak de ovenruimte na iedere kookbeurt schoon. Voor de schoonmaak de rekken aan de zijkanten van de oventuimte uitnemen en deze terugmonteren als u klaar bent. Wanneer de oven nog lauw is, de binnenwanden afwassen met een doek die in heet water met zeep of een ander geschikt product gedrenkt is. De bodem van de oven, de zijdelingse rekken, de druipschaal en het rooster zijn uit te nemen en in de gootsteen te wassen.

Opgelet

De vervaardiger of dit product accepteert geen verantwoordelijkheid voor schade toegebracht door chemische of harde schoonmaakmiddelen.

Laat de oven eerst afkoelen en raak geen warme elementen aan in de oven.

Schotelwarmhoudruimte (alleen bij bepaalde modellen)

De schotelwarmhoudruimte is toegankelijk door het opklapbare paneel te openen (afb. 6.3).

Zet geen ontvlambare materialen in de accessoirevak, want die zouden vlam kunnen vatten tijdens de werking van het apparaat.

Vervangen van het ovenlampje

Let op

Wees zeker dat het apparaat uitgeschakeld is alvorens de ovenlamp te vervangen om elektrische schokken te vermijden.

* laat indien nodig de oven en verwarmingselementen afkoelen.
* Trek de stekker uit het stopcontact.
* Verwijder het verlichtingskapje "A" (Afb. 6.4).
* Vervang de halogeenlamp "C" door een lamp die bestand is tegen hoge temperaturen (300°C) en die over

de volgende specificaties beschikt: 220-240 V, 50/60Hz, en over hetzelfde vermogen als de vervangen lamp (controleer het vermogen in watt dat op de lamp is aangebracht).

FOUT GOED C A Afb. 6.4

Belangrijk

Vervang de lamp nooit met uw blote handen; vuil van uw handen kan de levensduur van de lamp verkorten. Gebruik altijd een schone doek of draag handschoenen.

* Herplaats het verlichtingskapje "A".

Opmerking

De vervanging van de lamp valt buiten de garantie.

Vetfilter (alleen bij bepaalde modellen)

* het vetfilter moet aan de achterkant van de ovenruimte worden vastgehaakt, zoals aangegeven in afbeelding 6.10.
* Maak het vetfilter na iedere kookbeurt schoon!

Neem het vetfilter uit de oven en was het met warm water en afwasmiddel.

* Droog het vetfilter goed af voordat u het in de oven terugmonteert.

Schuifrekken (alleen bij bepaalde modellen)

De schuifrekken vereenvoudigen het inzetten en uitnemen van de roosters wanneer de oven in werking is. Ook de druipschaal en de eventueel aanwezige overige accessoires moeten op de schuifrekken worden geplaatst.

De rekken blokkeren als zij tot de uiterste stand worden uitgeschoven.

Belangrijk!

Let er bij het monteren van de telescopische rails op dat:

* de rails aan de bovenste draad van een rooster worden bevestigd. Ze passen immers niet op de onderste draad.
* de rails naar buiten glijden in de richting van de ovendeur.
* beide zijden van elk paar rails worden gemonteerd.
* beide zijden op hetzelfde niveau worden gemonteerd.

U bevestigt de telescopische rails de zijroosters als volgt:

* Schroef het zijrooster tegen deovenwand (afb. 6.1).

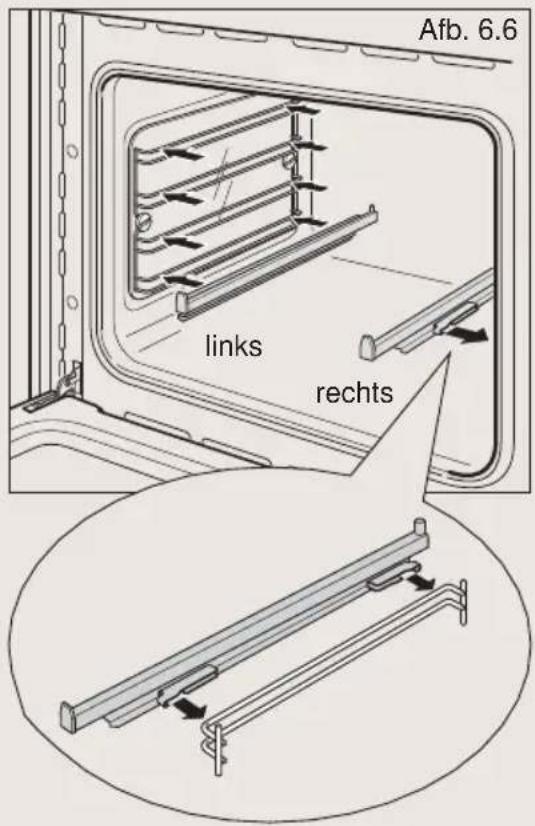

* Bevestig de telescopische railop de bovenste draad van eenrooster en druk aan (afb. 6.6). Uhoort een klikgeluid wanneer deveiligheidsvergrendelingen over dedraad vastklikken.

U verwijdert de telescopische rails als volgt:

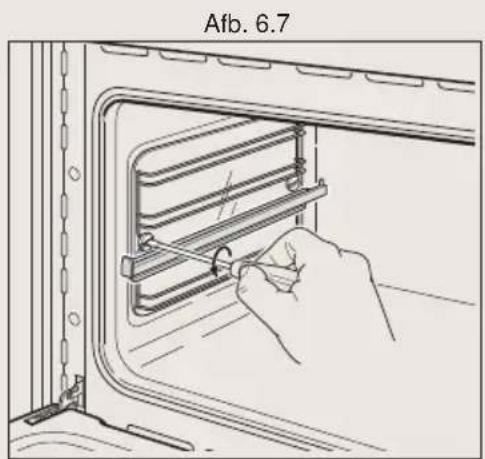

Verwijder de zijroosters door de bevestigingsschroeven los te draaien (afb. 6.7).

* Leg de telescopische rail en de zijroosters neer met de telescopische rail onderaan.

* Kijk waar de veiligheidsvergrendelingen zitten. Dit zijn de tabs die over de draad van het zijrooster worden geplaatst (pijl 1 in afb. 6.8).

* Trek de veiligheidsvergrendelingen weg van de draad om deze los te maken (pijl 2 in afb. 6.8)

Veeg de rails schoon met alleen een vochtige doek en een zacht afwasmiddel. Was ze niet mee in de vaatwasser, dompel ze niet in zeepsop, of reinig ze niet met ovenreinigingsmiddel.

Afb. 6.6 links rechts

Afb. 6.7

Afb. 6.8 1 2 1

Verwijderen van de ovendeur

U verwijdert de ovendeur zonder moeite als volgte:

* Open de deur volledig (afb. 6.10).
* Open volledig hefboom "A" aan delinkse en rechtse scharnieren.

* Houd de deur vast zoals aangeduid inafb. 6.9.

* Sluit de deur zachtjes (afb. 6.11) totdatde hefbomen "A" van de linkse enrechtse scharnieren vasthangen aandeel "B" van de deur (afb. 6.12).

* Trek de scharnierhaakjes weg van hunplaats volgens pijl "C" (afb. 6.13).

* Laat de deur op een zachte ondergrond rusten.

Hou steeds een veilige afstand van de scharnieren van de ovendeur, vooral uw handen.

Als de scharnieren niet in correcte positie zitten, dan zouden

deze kunnen loskomen en zou de deur plots en onverwacht kunnen sluite met het risico

overeenkomen zoals aangeduid in afb. 6.15.

* Open de ovendeur volledig.
* Sluit de hefbomen A van de linkse en rechtse scharnieren, zoals aangeduidin afb 6.16.
* Sluit de ovendeur en controleer of alles juist op zijn plaats zit.

Verwijderen en vervanging van de ruiten in de binnendeuren voor reiniging

Indien u wenst de binnenruiten van de deur te reinigingen, moet u de volgende voorzorgsmaatregelen en instructies nauwkeurig opvolgen. Indien de glazen ruit en de deur incorrect vervangen worden, kan dit leiden tot schade aan het apparaat en gevolgens uw garantie beeindigen.

Belangrijk!

* Let op, de ovendeur is zwaar. Bij twijfel, tracht niet de ovendeur te verwijderen.
* Wees zeker dat de ovenmoffel en alle onderdelen afgekoeld zijn. Probeer nooit de onderdelen van een warme oven aan te raken.
* Besteed extra aandacht wanneer u de glazen ruit hanteert. Vermijd enige aanraking van de glaswanden tegen het oppervlak. Dit kan leiden tot glasbreuk.
* Opgepast:

Gebruik geen bijtende reinigingsproducten of harde metalen krabbers om de glazen ovendeur te reinigen. Dit kan het glas beschadigen en leiden tot glasbreuk.

* Indien u enige vorm van schade opmerkt aan de glazen ruiten (zoals scherven of barsten), gebruik de oven niet. Neem contact op met uw Servicedienst.
* Let erop dat u de glazen ruit correct vervangt. Gebruik de oven niet zonder dat de glazen ruit correct geinstalleerd is.
* Wanneer u met moeite de glazen ruit kan vervangen of verwijderen, forceer niet. Neem contact op met uw Servicedienst voor hulp. Aandacht: Onderhoudsbijstand of algemeen gebruik van de oven door een vertegenwoordiger van de servicedienst vallen niet onder uw garantie.

Verwijderen van de ovendeur

De ovendeur beschikt over 2 ruiten:

* nr 1: buitenzijde
* nr 1: binnenzijde

Om beide zijdes te kunnen reinigen, moet u de binnenruit als volgt verwijderen:

1. vergrendel de deur in de "open" positie:

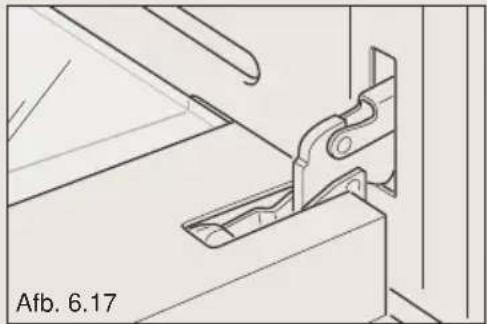

* Open de deur volledig (afb. 6.17).
* Open volledig hefboom "A" aan de linkse en rechtse scharnieren (afb.6.18).
* Houd de deur vast zoals aangeduid in afb. 6.14.

* Sluit de deur zachtjes totdat de hefbomen "A" van de linkse en rechtse scharnieren vasthangen aan deel "B" van de deur (afb. 6.18, 6.19).

2. verwijder de binnenste glasplaat:

* Druk op de lipjes aan de zijkanten van de glasplaat houder die zich bevindt aan de bovenkant van de ovendeur (pijltjes in afb. 6.23). En verwijder vervolgens voorzichtig de houder (pijl 1 in afb. 6.20).

* Trek de binnenste ruit er voorzichtig uit (pijl 2 in fig. 6.21).

Belangrijk

Het is aan te raden om, bij het verwijderen van het glas, om de vier rubbertjes "D" (afb. 6.22) opzij te drukken met een vinger zodat deze niet defect raken.

* Reinig het glas met een geschikt reinigingsmiddel.
* Droog grondig af en plaats op een zacht oppervlak.

Nu kunt u ook de binnenkant van de buitenste ruit schoonmaken.

Na het reiningen, zet de binnenste glasplaat terug

Wanneer u de glazen binnenruit terugplaatst, moet u ervoor zorgen dat:

* De glasplaat dient op de juiste manier teruggezet te worden, zoals afgebeeld. De plaat moet zich in de positie bevinden die hieronder beschreven wordt om in de deur te passen en ervoor te zorgen dat de oven op een veilige en correcte manier gebruikt kan worden.

Om de binnenste plaat van de ovendeur weer terug te plaatsen doet u het volgende:

1. Zorg ervoor dat de deur in de "open" positie vergrendeld is (zie afb. 6.19).

2. De binnenste glasplaat terugzetten:

* Controleer of de vier rubber blokjes aangebracht zijn ("D" in afb. 6.22).

Belangrijk

Het is aan te raden om, bij het verwijderen van het glas, om de vier rubbertjes "D" (afb. 6.23) opzij te drukken met een vinger zodat deze niet defect raken.

D Afb. 6.22

Afb. 6.23 E F

* Controleer of u de ruit op de juiste manier vasthoudt. De woorden die erop staan moeten leesbaar zijn wanneer de ruit naar u gekeerd is.

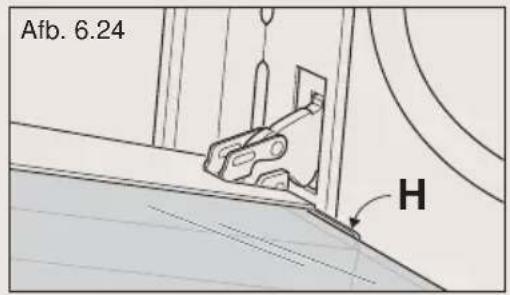

* Schuif de ruit in de linker- en rechterglijlatten "E" en "F" (abf. 6.23), en schuif hem voorzichtig naar de opsluitbeugels "H" (abf. 6.24).

Click Afb. 6.25 Click

Afb. 6.24 H

* Dow de lipjes van de glashouder voorzichtig terug op hun plaats. U moet het kunnen horen als de lipjes aan beide kanten klikken terwijl ze de glashouder vergrendelen (afb. 6.25).
* Ontgrendel de ovendeur door hem helemaal open te zetten en de hefboom "A" op de linker- en rechterscharnieren dicht te kantelen (abf. 6.26).

Afb. 6.26

Deutsch

1. Lock the door open:

* Fully open the oven door (fig. 6.17).
