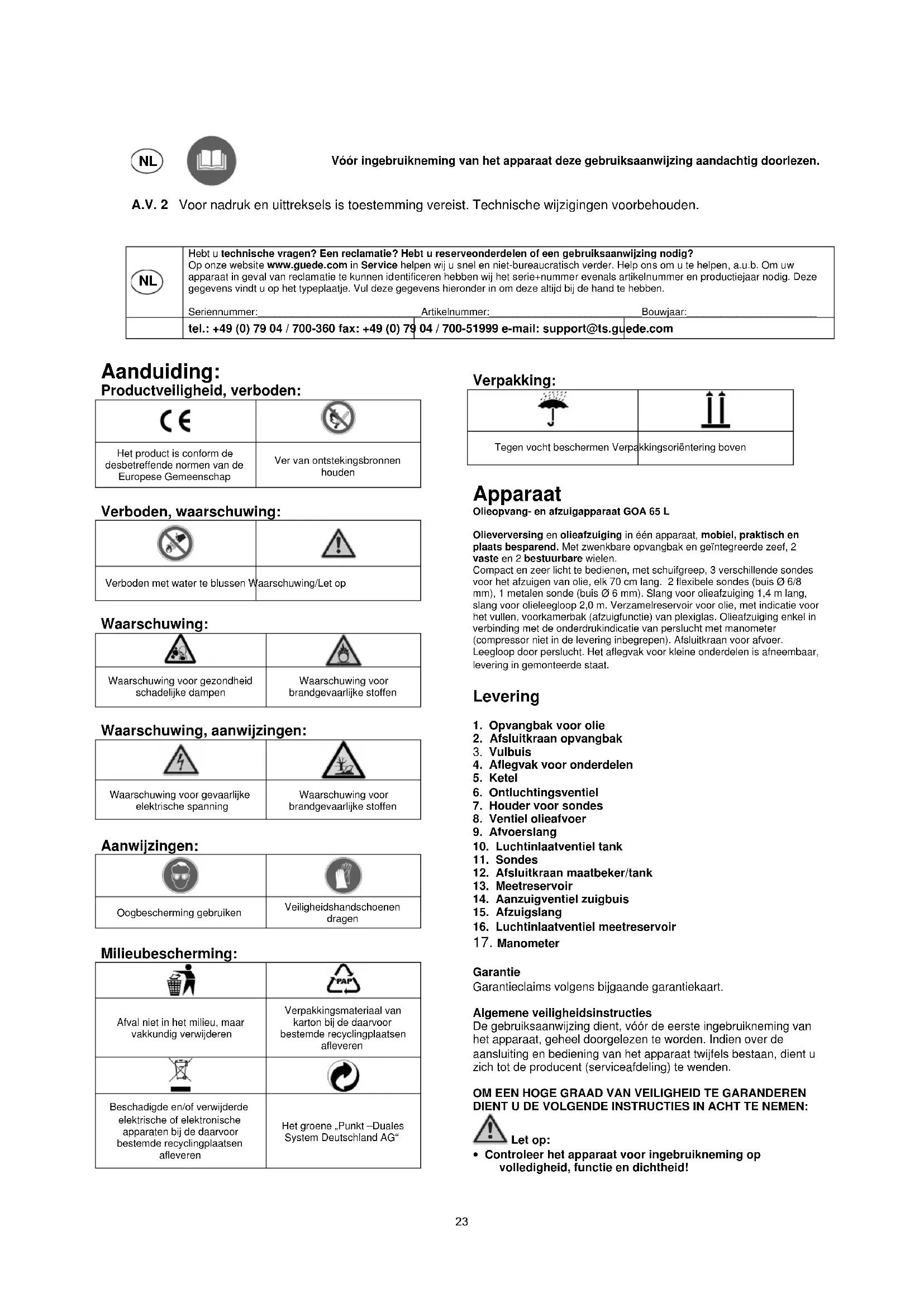

GEBRUIKSAANWIJZING GOA 65 L Güde

Vóór ingebruikneming van het apparaat deze gebruiksaanwijzing aandachtig doorlezen. A.V. 2 Voor nadruk en uittreksels is toestemming vereist. Technische wijzigingen voorbehouden.

Hebt u technische vragen? Een reclamatie? Hebt u reserveonderdelen of een gebruiksaanwijzing nodig? Op onze website www.guede.com in Service helpen wij u snel en niet-bureaucratisch verder. Help ons om u te helpen, a.u.b. Om uw apparaat in geval van reclamatie te kunnen identificeren hebben wij het serie+nummer evenals artikelnummer en productiejaar nodig. Deze gegevens vindt u op het typeplaatje. Vul deze gegevens hieronder in om deze altijd bij de hand te hebben.Seriennummer:_____________________________Artikelnummer:___________________________Bouwjaar:_______________________tel.: [phone] / 700-360 fax: [phone] e-mail: [e-mail] Aanduiding: Productveiligheid, verboden: Het product is conform dedesbetreffende normen van deEuropese GemeenschapVer van ontstekingsbronnenhouden Verboden, waarschuwing: Verboden met water te blussen Waarschuwing/Let op Waarschuwing: Waarschuwing voor gezondheidschadelijke dampenWaarschuwing voorbrandgevaarlijke stoffen Waarschuwing, aanwijzingen: Waarschuwing voor gevaarlijkeelektrische spanningWaarschuwing voorbrandgevaarlijke stoffen Aanwijzingen: Oogbescherming gebruikenVeiligheidshandschoenendragen Milieubescherming: Afval niet in het milieu, maarvakkundig verwijderenVerpakkingsmateriaal vankarton bij de daarvoorbestemde recyclingplaatsenafleverenBeschadigde en/of verwijderdeelektrische of elektronischeapparaten bij de daarvoorbestemde recyclingplaatsenafleverenHet groene „Punkt –DualesSystem Deutschland AG“ Verpakking: Tegen vocht beschermen Verpakkingsoriëntering boven Apparaat Olieopvang- en afzuigapparaat GOA 65 LOlieverversing en olieafzuiging in één apparaat, mobiel, praktisch enplaats besparend. Met zwenkbare opvangbak en geïntegreerde zeef, 2vaste en 2 bestuurbare wielen.Compact en zeer licht te bedienen, met schuifgreep, 3 verschillende sondesvoor het afzuigen van olie, elk 70 cm lang. 2 flexibele sondes (buis Ø 6/8mm), 1 metalen sonde (buis Ø 6 mm). Slang voor olieafzuiging 1,4 m lang,slang voor olieleegloop 2,0 m. Verzamelreservoir voor olie, met indicatie voorhet vullen, voorkamerbak (afzuigfunctie) van plexiglas. Olieafzuiging enkel inverbinding met de onderdrukindicatie van perslucht met manometer(compressor niet in de levering inbegrepen). Afsluitkraan voor afvoer.Leegloop door perslucht. Het aflegvak voor kleine onderdelen is afneembaar,levering in gemonteerde staat. Levering

1. Opvangbak voor olie

Afsluitkraan opvangbak3. Vulbuis4. Aflegvak voor onderdelen5. Ketel6. Ontluchtingsventiel7. Houder voor sondes8. Ventiel olieafvoer9. Afvoerslang10. Luchtinlaatventiel tank11. Sondes12. Afsluitkraan maatbeker/tank13. Meetreservoir14. Aanzuigventiel zuigbuis15. Afzuigslang16. Luchtinlaatventiel meetreservoir

GarantieGarantieclaims volgens bijgaande garantiekaart.Algemene veiligheidsinstructiesDe gebruiksaanwijzing dient, vóór de eerste ingebruikneming vanhet apparaat, geheel doorgelezen te worden. Indien over deaansluiting en bediening van het apparaat twijfels bestaan, dient uzich tot de producent (serviceafdeling) te wenden.OM EEN HOGE GRAAD VAN VEILIGHEID TE GARANDERENDIENT U DE VOLGENDE INSTRUCTIES IN ACHT TE NEMEN: Let op:• Controleer het apparaat voor ingebruikneming opvolledigheid, functie en dichtheid!

23• Neem nooit een beschadigd of niet goed functionerend apparaat in gebruik!

• Neem dan contact op met de producent of laat het apparaat door een gekwalificeerde vakman controleren.

• Werk altijd bedachtzaam en met de nodige oplettendheid!

• Gebruik in geen geval bovenmatig geweld!

• Gebruik het afzuigapparaat slechts in goed geventileerde ruimten.

• Adem geen gezondheid bedreigende dampen in!

• In de buurt van het apparaat niet roken!

• Gebruik het apparaat niet in de buurt van warmtebronnen, zoals verwarmingselementen, open vuurbronnen en in de buurt van vonkenregen.

• Gebruik bij alle werkzaamheden met het apparaat geschikte beschermende kleding, zoals veiligheidshandschoenen, veiligheidschoenen, veiligheidsbril etc.

• Houd de werkomgeving schoon en opgeruimd.

nordelijke werkruimtes en werkbanken verhogen het gevaar van ongevallen en letsels.

• Let op de omgevingscondities waaronder gewerkt wordt. Gebruik geen elektrische werktuigen en apparaten in een vochtige of natte omgeving. Zorg voor een goede verlichting. Stel elektrische apparaten niet aan regen of een hoge luchtvochtigheid bloot. Schakel het apparaat niet in een omgeving met licht ontvlambare vloeistoffen of gassen in.

• Laat geen vreemde personen met het apparaat werken. Bezoekers en toeschouwers, vooral kinderen evenals zieke en moeilijk ter been zijnde personen moeten van de werkplek weg gehouden worden.

• Zorg voor veilig opbergen van het apparaat. Apparaten, die niet worden gebruikt, moeten op een droge, mogelijk hoog gelegen plaats bewaard of, indien mogelijk, ontoegankelijk opgesloten worden.

• Gebruik voor ieder werk altijd het juiste apparaat. Gebruik bijv. geen kleine apparaten of onderdelen voor werkzaamheden die in principe met zwaardere apparaten verricht moeten worden. Gebruik werktuigen uitsluitend voor doelen waarvoor deze zijn gebouwd. Overbelast het apparaat niet!

• Vermijd ongewenst inschakelen.

• Let op beschadigde delen. O nderzoek het apparaat voordat u deze gaat gebruiken. Zijn afzonderlijke delen beschadigd? Als afzonderlijke delen beschadigd zijn vraagt u zich dan bij kleine beschadigingen serieus af of het apparaat toch nog perfect kan functioneren.

• Gebruik uitsluitend goedgekeurde onderdelen. Gebruik bij onderhoud en reparaties identieke reserveonderdelen. Wendt u zich voor onderdelen tot een officieel servicecentrum.

• Waarschuwing! Het gebruik van andere onderdelen of aanbouwdelen, die in deze gebruiksaanwijzing niet uitgesproken aanbevolen zijn, kan bedreiging van personen en objecten tot gevolg hebben. Veiligheidsinstructies vóór de eerste ingebruikneming

• Het gebruik door kinderen is verboden.

• Na het verwijderen van de verpakking controleren of het apparaat en alle onderdelen in een onberispelijke staat zijn.

• Altijd een veiligheidsbril, veiligheidshandschoenen en veiligheidsschoenen dragen. Altijd veiligheidshandschoenen, geschikte ogenbescherming en veiligheidshandschoenen dragen. De afzuig-, resp. afvoerslang nooit op eigen lichaam of op andere personen of dieren richten. De afgezogen vloeistof kan gezondheid bedreigend zijn (blad met veiligheidsgegevens van de producent opvolgen).

• Het apparaat buiten bedrijf stellen Het apparaat van de persluchtbron afkoppelen en voorzichtig de werkdruk en alle vloeistoffen uit het apparaat uitlaten voordat werkzaamheden i.v.m. reparatie, inspectie, onderhoud, schoonmaak of vervanging van onderdelen worden uitgevoerd Gepaste bakken, resp. originele vaten gebruiken.

• Ongewenst inschakelen Het apparaat niet transporteren, als het aan de voedingsbron is aangesloten (perslucht) of indien het apparaat gevuld is.

• De juiste opslag van het apparaat Indien het apparaat niet wordt gebruikt, moet het van het voedingsnet (perslucht) afgekoppeld worden, op een droge plaats opgeborgen en voor weerinvloeden beschermd worden. Ver van kinderen houden.

• Werkkleding Geen losse kledingstukken of juwelen dragen omdat deze door de bewegende onderdelen gegrepen kunnen worden of met werkvloeistoffen in aanraking kunnen komen.

• Zorgvuldig onderhoud van het apparaat Afhankelijk van de belasting moet het apparaat grondig gereinigd worden. Het apparaat zou door afzettingen beschadigd kunnen raken. Drukleidingen in regelmatige termijnen controleren. Indien deze beschadigd zijn, moet het apparaat onmiddellijk door een klantendienst gerepareerd worden. Vaststellen dat het uiterlijk van het apparaat geen zichtbare beschadigingen vertoont. Zo nodig, de dichtstbijzijnde klantendienst benaderen.

• Oplettendheid Omzichtig werken en het gezonde verstand gebruiken. Bij vermoeidheid het apparaat niet gebruiken. Het apparaat mag niet gebruikt worden, indien de gebruiker onder invloed van alcohol, drugs of medicijnen is die vermoeidheid kunnen veroorzaken.

• Defecte en ondichte onderdelen controleren Indien een beveiligingsinrichting of ander onderdeel beschadigd werd, dan moet het apparaat voor de nieuwe ingebruikneming gecontroleerd worden om met zekerheid vast te stellen dat een veilig gebruik gewaarborgd is. Alle beschadigde onderdelen dienen door de klantendienst gerepareerd of vervangen te worden, of zoals in het bedieningshandboek beschreven, vernieuwd te worden.

• Correct gebruik van het apparaat Bij het gebruik van het apparaat alle aanwijzingen van het handboek opvolgen. Verhinderen dat het apparaat door kinderen en andere personen wordt gebruikt die niet met zijn functiewijze vertrouwd zijn.

• Laat het apparaat nooit onbewaakt

• Het apparaat niet gebruiken, indien het apparaat defect is. Als het apparaat tijdens het bedrijf zeldzame geluiden maakt of sterke vibraties veroorzaakt of, indien het apparaat defect blijkt te zijn, moet het onmiddellijk uitgeschakeld worden; de oorzaak door een klantendienst laten vaststellen.

• Uitsluitend originele reserveonderdelen gebruiken Bij het gebruik van reserveonderdelen van andere producenten vervalt het recht op garantie. Er kunnen functiestoringen van het apparaat ontstaan. De originele reserveonderdelen zijn bij de contracthandelaren te verkrijgen.

• Geen wijzigingen aan het apparaat uitvoeren Geen wijzigingen aan het apparaat uitvoeren. Voor alle reparaties zich tot een klantendienst wenden. Een niet toegestane wijziging kan de prestatie van het apparaat beinvloeden en kan ook ernstige ongevallen veroorzaken, indien deze door personen wordt uitgevoerd die de daarvoor vereiste technische kennis niet hebben. Laat het apparaat niet zonder toezicht of nutteloos ingeschakeld aanstaan omdat het een gevarenbron kan zijn. Indien beveiligings- of bescherminrichtingen worden onderhouden of gerepareerd, moeten deze na het beëindigen van de werkzaamheden opnieuw correct ingebouwd worden.

• Het is absoluut noodzakelijk de aan de betreffende gebruiksplaats geldige voorschriften ter voorkoming van 24ongevallen te kennen evenals andere, algemeen erkende veiligheidsregels.

• Voordat u dit apparaat gaat gebruiken moet u beslist de veiligheidsinrichtingen controleren. Overtuigt u zich dat ook schijnbaar slechts licht beschadigde onderdelen daadwerkelijk naar behoren functioneren.

• Voor zover in deze gebruiksaanwijzing niet anders aangegeven, moeten beschadigde onderdelen en veiligheidsinrichtingen door een geautoriseerd servicecentrum gerepareerd of vervangen worden.

• Laat een beschadigde schakelaar etc. door een geautoriseerd servicecentrum repareren of vervangen.

• Dit apparaat voldoet aan alle desbetreffende veiligheidsbepalingen. Reparaties mogen slechts door gekwalificeerde vaklieden in een geautoriseerd servicecentrum en met gebruik van originele reserveonderdelen uitgevoerd worden. Bij niet respecteren van deze regels bestaat gevaar van ongevallen. Handelswijze in noodgeval Tref de noodzakelijke maatregelen om éérste hulp te verlenen, die met het letsel overeenkomt en vraag zo snel mogelijk gekwalificeerde medische hulp aan. Bescherm gewonde personen voor overig letsel en stel ze gerust. Gebruik volgens bepalingen Het apparaat beantwoordt aan de geldige EU- Machinerichtlijn

• Het apparaat is naar de huidige stand van de techniek en de erkende veiligheidstechnische voorschriften gebouwd. Evenwel kunnen bij het gebruik gevaren voor lichaam en het leven van de gebruiker of derden, resp. benadelingen voor het apparaat of waardevolle goederen, ontstaan.

• Het apparaat slechts in een technisch perfecte staat, volgens de voorschriften, veiligheids- en gevarenbewust, onder het respecteren van gevaren in de omgeving van de werkzaamheden, gebruiken!! In het bijzonder storingen, die de veiligheid kunnen beinvloeden, onmiddellijk (laten) verwijderen!

• Het apparaat is enkel voor het afzuigen van maximaal 20 °C warme motorolie bestemd.

• Ieder ander gebruik geldt als niet volgens deze gebruikt. Voor daaruit ontstane schades is de producent niet verantwoordelijk; het risico ligt geheel bij de gebruiker. De veiligheids-, werk- en onderhoudsvoorschriften van de producent evenals de in de “Technische gegevens” aangegeven afmetingen moeten nagekomen worden. De desbetreffende voorschriften ter voorkoming van ongevallen en andere, algemeen erkende veiligheidstechnische regels, moeten opgevolgd worden. Het apparaat mag slechts door personen gebruikt, onderhouden of gerepareerd worden die daarmee vertrouwd zijn en over de gevaren op de hoogte zijn gebracht. Wijzigingen aan het apparaat sluiten een verantwoordelijkheid van de producent voor hieruit resulterende schades uit.

• Het apparaat mag slechts met originele onderdelen gebruikt worden. Een onvoldoende of defecte plaatselijke verlichting geeft een verhoogd risico. Zorg bij het werken met het apparaat voor voldoende verlichting. Verwijdering De verwijderinginstructies zijn met pictogrammen aangegeven die op het apparaat, resp. op de verpakking, te vinden zijn. Een beschrijving van de afzonderlijke betekenissen is in het hoofdstuk “Aanduiding” te vinden. Eisen aan de bedienende persoon De bedienende persoon moet, vóór het gebruik van het apparaat, de gebruiksaanwijzing goed gelezen hebben. Kwalificatie Behalve een uitvoerige instructie door vakkundig verkooppersoneel is er geen speciale kwalificatie voor het gebruik van het apparaat nodig. Minimale leeftijd Het apparaat mag slechts door personen gebruikt worden van 16 jaar of ouder. Uitzondering hierop is het gebruik door jeugdige personen bij een beroepsopleiding ter verkrijging van vaardigheid en indien dit onder toezicht van een opleider plaats vindt. Transport en opslag Bij een langdurige opslag moet het apparaat vooraf grondig gereinigd en niet toegankelijk voor onbevoegde personen opgeslagen worden. Het apparaat mag nooit liggend of gevuld opgeslagen of getransporteerd worden! Montage / éérste ingebruikneming

1. Monteer het apparaat volgens de schematische tekening

ordat alle verbindingsplaatsen d.m.v. afdichtingband of -kit correct afgedicht worden.

2. Overtuigt u zich er van dat alle verbindingen dicht zijn.

3. Let er op dat aan de snelkoppeling, in het bovenste gedeelte

van de meetkolf, de aangesloten luchttoevoerbuis met de opener en de luchtregelaar verbonden moet zijn. Draai voor het testbegin de handgreep van het kogelventiel over de meetkolf in horizontale positie, schakel het zuigventiel uit, verbind de buis van de luchtbuisleiding met de snelkoppeling, stel de ingangsluchtdruk in – de wijzer van de manometer begint te bewegen. Zodra de wijzer het niveau van 5 bar bereikt, schakel het luchttoevoerventiel boven aan de meetkolf uit en houd de druk voor de duur van één uur vast. Controleer de manometer. Indien de manometer constant een gelijke druk aanwijst, is de installatie correct afgedicht.

4. Schakel de installatie uit:

5. het luchttoevoerventiel in het bovenste gedeelte van de tank,

6. het ventiel van de afvoerslang voor olie,

7. het ventiel voor de oliebak.

8. Draai de hendel van het ventiel onder de meetkolf in verticale

positie. Open het ventiel in het bovenste gedeelte van de meetkolf, laat voor 3 - 5 minuten de luchttoevoer open en controleer dan de verandering van de drukwaarde. De druk mag niet lager dan 5,5 bar zijn, Houd de druk voor de duur van één uur vast. Indien de op de manometer getoonde druk verandert, is alles in orde. Afzuigen van olie

1. Kies in overeenstemming met uw behoeften de grootte van het

nzuigmondstuk. Er zijn 2 mondstukken met een diameter van 6 mm, resp. 1 mondstuk met een diamater van 8 mm ter beschikking.

2. Gebruik een glijmiddel om de rubberring van de slangsluiting

3. Schuif de zuigsluiting van het aanzuigventiel van de zuigbuis

(14) in de snelkoppeling van een gewenste sonde (11).

4. Sluit alle ventielen (16,2,14,12,10,8), sluit de snelkoppeling

van de luchttoevoer aan het bovenste ventiel (16) van de meetkolf aan, schakel het ventiel (16) van de luchttoevoer in en stel de druk van de ingangslucht in op de waarde 3 - 5 bar. De grootte van het vacuüm wordt afhankelijk van de behoefte van de bediening ingesteld. De hoogste waarde van het vacuüm mag niet hoger dan 0,5 bar zijn. Tijdens het aanzuigen van de olie kunt u de lucht uitlaten of de luchttoevoer uitschakelen, resp. het afzuigen van de olie vertragen (uitschakelen). Schakel het ventiel (14) van de leiding voor aanzuiging van olie in, nu wordt de olie in de tank (13) afgezogen. Volg hierbij de oliestand in de meetkolf. De oliestand moet de positie STOP niet overschrijden.

5. Laat de olie uit de meetkolf in het oliereservoir stromen. Sluit

rst alle ventielen. 25Open het ventiel (12) onder de meetkolf. De olie zal van de meetkolf in het oliereservoir stromen. Om de voortgang te versnellen kunt u het ventiel (10) voorzichtig openen om de tank te ontluchten. Uitlaten van de olie

1. Let er op dat voor het uitlaten van de olie alle ventielen

2. Plaats de stalen knie (9) van de oliebuisleiding in de

opening van de olieopslagtank. Open het ventiel voor het aftappen van olie (8) onder aan de tank.

3. Sluit het ventiel (2) onder de oliebak.

4. Sluit de buisleiding voor de luchttoevoer (aansluiting

van de drukregelaar vereist) aan het ventiel (10) in het bovenste gedeelte van de tank aan, stel de luchtdruk van de compressor op 0,5 bar in, open het ventiel voor luchtaanzuiging (10) (luchttoevoer) en de olie zal in de olieopslagtank uitgelaten worden. Verzamelen van de olie

1. Sluit alle ventielen, open het ventiel (2) onder de oliebak en

het luchtventiel (10) in het bovenste gedeelte van de tank, stel de oliebak op een geschikte hoogte in, schuif de installatie in een zodanige positie dat deze zich onder het apparaat bevindt waaruit de olie uitgelaten wordt.

2. Open de oliebak en laat de olie uit (gelijke verticale positie).
