Merk	Miomare
Model	IAN 288801
Producttype	Douche-set met plank
Afmetingen (H x B x D)	112,5 x 27,5 x 35 cm
Gewicht	Ongeveer 1,8 kg
Materiaal	Verchroomd staal en ABS-kunststof
Lengte doucheslang	150 cm
Lengte aansluitslang	70 cm
Slangaansluitingen	1/2" (∅ ca. 1,9 cm)
Straaltypen	Gemengde straal, Sauna + Regen
Functies	Omschakelaar regendouche/handdouche, verstelbare hoek van regendouche
Installatie	Wandmontage
Leveringsomvang	Stang, regendouche, handdouche, slangen, zijdelingse uitsparing, handdouchehouder, wandbevestiging, afdichtingen, pluggen, schroeven
Onderhoud	Reinigen met een vochtige, zachte doek. Geen schurende of bijtende middelen gebruiken.
Veiligheid	Niet gebruiken in combinatie met lagedrukboiler. Watertoevoer afsluiten voor montage. Verbrandingsgevaar bij het instellen van warm water.
Garantie	2 jaar (1 jaar voor verchroomde oppervlakken)
Klantenservice	Eisl Sanitär GmbH, Mattseer Landesstraße 8, 5101 Bergheim, Oostenrijk
Conform gebruik	Waterdebietregeling voor drukbestendige warmwatersystemen
Minimale omgevingstemperatuur	Boven 0 °C
Slijtageonderdelen	Afdichtingen (periodiek vervangen)

Veelgestelde vragen - IAN 288801 MIOMARE

Hoe installeer ik het douche-set Miomare IAN 288801?

Volg de montagestappen in de handleiding: begin met het monteren van de stang, bevestig de wandsteunen, boor de gaten, plaats de pluggen, schroef vervolgens de montageplaten vast. Sluit de slangen aan op de aansluitingen en controleer de dichtheid voor gebruik. Het wordt aanbevolen om de montage door een gekwalificeerde technicus te laten uitvoeren.

Hoe schakel ik over van regendouche naar handdouche?

Gebruik de omschakelaar op de zijdelingse uitsparing (markering 11d). Schakel hem om te wisselen tussen de vaste regendouche en de handdouche.

Hoe reinig ik de douche Miomare?

Reinig met een vochtige, zachte doek of een stuk leer. Gebruik nooit schurende, bijtende of alcoholhoudende producten. Vermijd contact van agressieve producten met de slangen.

Kan ik dit douche-set gebruiken met een lagedrukboiler?

Nee, dit product is niet geschikt voor lagedrukboilers (bijv. boilers voor houtgestookte baden, kolenboilers, enz.). Het is ontworpen voor drukbestendige warmwatersystemen. Niet-conform gebruik kan leiden tot letselrisico door overdruk.

Wat te doen bij een waterlek?

Controleer eerst of alle afdichtingen correct zijn geplaatst en in goede staat verkeren. Afdichtingen zijn slijtageonderdelen en moeten periodiek worden vervangen. Als het lek aanhoudt, raadpleeg dan een specialist.

Wat is de garantieperiode van het product?

De garantie is 2 jaar vanaf aankoopdatum, behalve voor niet-verchroomde oppervlakken (brons, getint) die 1 jaar garantie hebben. De garantie dekt materiaal- en fabricagefouten, maar niet schade door verkeerde installatie of normale slijtage.

Waar kan ik reserveonderdelen zoals afdichtingen of slangen kopen?

Neem contact op met de klantenservice van Eisl Sanitär GmbH (Oostenrijk) of de verkoper waar u het product hebt gekocht. De platte afdichtingen (meegeleverde ref.) en slangen zijn verkrijgbaar als reserveonderdelen.

Wat te doen bij vorst?

Sluit de hoofdwatertoevoer af en laat het product leeglopen om schade te voorkomen. Gebruik het product niet als de omgevingstemperatuur onder 0 °C daalt.

Moet ik een professional inschakelen voor de montage?

De handleiding beveelt aan om de montage door gekwalificeerde technici te laten uitvoeren om de veiligheid te waarborgen en waterschade te voorkomen. Onjuiste montage kan de garantie ongeldig maken.

Hoe vervang ik de doucheslang?

Draai de versleten slang aan beide uiteinden los. Plaats een nieuwe platte afdichting (meegeleverd) op elk uiteinde van de nieuwe slang, draai hem vervolgens met de klok mee vast op de handdouche en op de zijdelingse uitsparing. Controleer de dichtheid na vervanging.

GEBRUIKSAANWIJZING IAN 288801 MIOMARE

Montage-, bedienings- en veiligheidsinstructies

IAN 288801

GB IE NI

DK BE NL

GB IE NI

Vouw vóór het lezen de beide pagina's met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

DE AT CH

NL / BE Montage-, bedienings- en veiligheidsinstructies Pagina 23

Correct en doelmatig gebruik ...... Pagina 24

Beschrijving van de onderdelen.... Página 24

Technische gegevens....Página 24

Omvang van de levering....Página 24

Veiligheidsinstructies ...... Pagina 24

Montage....Pagina 25

Bediening....Pagina 26

Reiniging en onderhoud....Pagina 26

Onderhoud ...... Pagina 26

Buitenbedrijfstelling....Pagina 26

Afvoer ...... Pagina 26

Service ...... Pagina 27

Garantie....Pagina 27

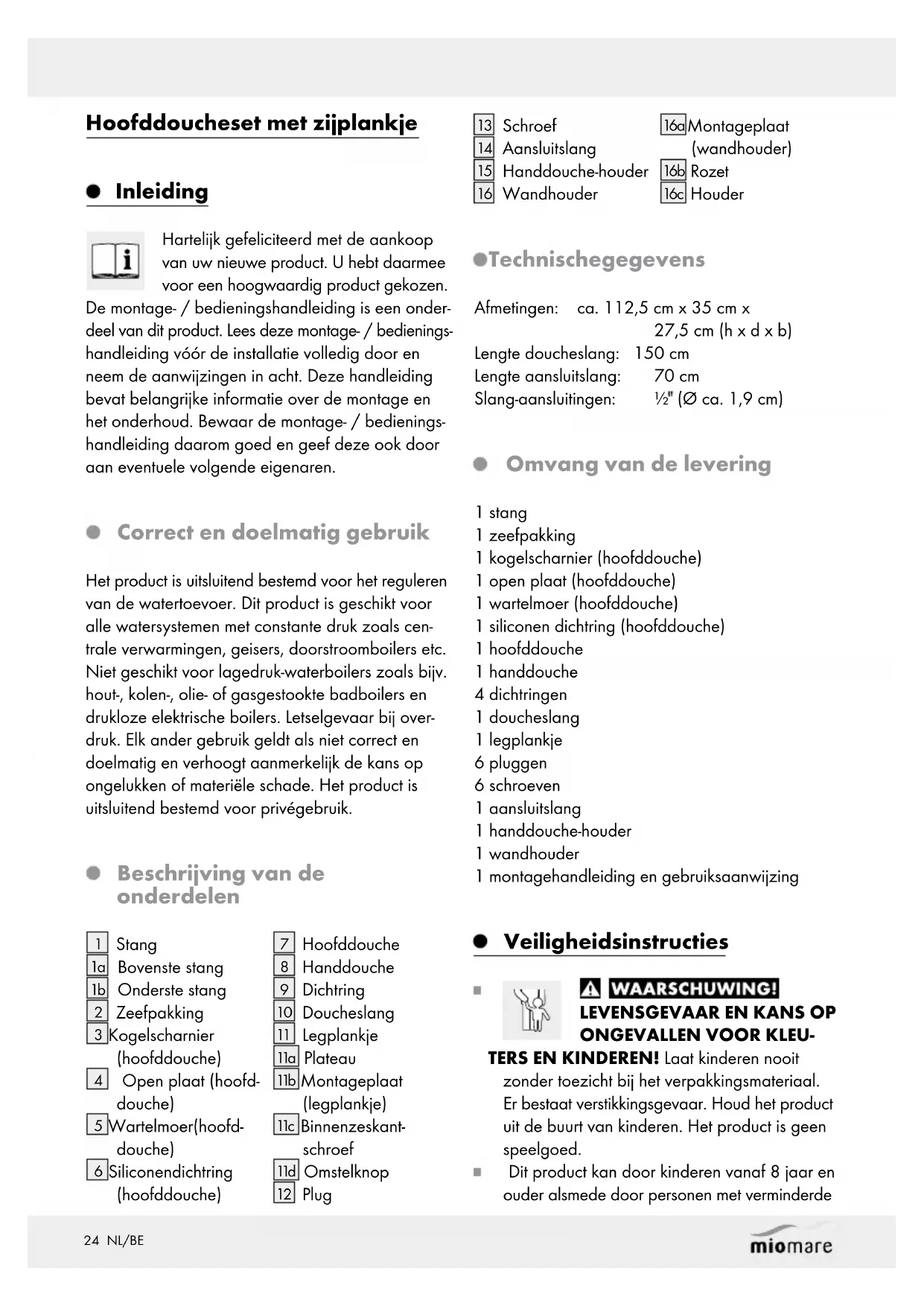

Hoofddoucheset met zijplankje

- Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U hebt daarmee voor een hoogwaardig product gekozen.

De montage- / bedieningshandleiding is een onderdeel van dit product. Lees deze montage- / bedieningshandleiding vóór de installatie volledig door en neem de aanwijzingen in acht. Deze handleiding bevat belangrijke informatie over de montage en het onderhoud. Bewaar de montage- / bedieningshandleiding daarom goed en geef deze ook door aan eventuele volgende eigenaren.

- Correct en doelmatig gebruik

Het product is uitsluitend bestemd voor het reguleren van de watertoevoer. Dit product is geschikt voor alle watersystemen met constante druk zoals centrale verwarmingen, geisers, doorstroomboilers etc. Niet geschikt voor lagedruk-waterboilers zoals bijv. hout-, kolen-, olie- of gasgestookte badboilers en drukloze elektrische boilers. Letselgevaar bij overdruk. Elk ander gebruik geldt als niet correct en doelmatig en verhoogt aanmerkelijk de kans op ongelukken of materiële schade. Het product is uitsluitend bestemd voor privégebruik.

- Beschrijving van de onderdelen

1 Sto
1a Bovenste stang
1b Onderste stang
2 Zeefpakking
3 Kogelscharnier (hoofddouche)
4 Open plaat (hoofd-douche)
5 Wartelmoer(hoofd-douche)
6 Siliconendichtring (hoofddouche)

7 Hoofddouche
8 Handdouche
9 Dichtring
10 Doucheslang
11 Legplankje
11a Plateau
11b Montageplaat (legplankje)
11c Binnenzeskant- schroef
11d Omstelknop
12 Plug

13 Schroef 16a Montageplaat
14 Aansluitslang (wandhouder)
15 Handdouche-houder 16b Rozet
16 Wandhouder 16c Houder

●Technischegegevens

Afmetingen: ca. 112,5 cm x 35 cm x

$$ 2 7, 5 \mathrm{cm} (\mathrm{h} \times \mathrm{d} \times \mathrm{b}) $$

Lengte doucheslang: 150 cm

Lengte aansluitslang: 70 cm

Slang-aansluitingen: 12 " (∅ ca. 1,9 cm)

• Omvang van de levering

1 stang
1 zeefpakking
1 kogelscharnier (hoofddouche)
1 open plaat (hoofddouche)
1 wartelmoer (hoofddouche)
1 siliconen dichtring (hoofddouche)
1 hoofddouche
1 handdouche
4 dichtringen
1 doucheslang
1 legplankje
6 pluggen
6 schroeven
1 aansluitslang
1 handdouche-houder
1 wandhouder

1 montagehandleiding en gebruiksaanwijzing

- Veiligheidsinstructies

WAARSCHUWING!

LEVENSGEVAAR EN KANS OP ONGEVALLEN VOOR KLEU-

TERS EN KINDEREN! Laat kinderen nooit

zonder toezicht bij het verpakkingsmateriaal. Er bestaat verstikkingsgevaar. Houd het product uit de buurt van kinderen. Het product is geen speelgoed.

Dit product kan door kinderen vanaf 8 jaar en ouder alsmede door personen met verminderde

fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geïnstrueerd werden met betrekking tot het veilige gebruik van het product en zij de hieruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met het product spelen. Reiniging en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

VOORZICHTIG! LETSELGEVAAR! Contro-
leer of alle onderdelen onbeschadigd en correct gemonteerd zijn. Bij onjuiste montage is er kans op verwonding. Beschadigde onderdelen kunnen de veiligheid en functionaliteit nadelig beïnvloeden.
Laat de montage uitsluitend door vakkundige personen uitvoeren.
■ VOORZICHTIGWATERSCHADE! Draai voor de montage de hoofdkraan van de water- toevoer dicht.
Zorg ervoor dat alle afdichtingen correct gemonteerd zijn.
- Het product is niet geschikt voor het gebruik op lagedruk-apparatuur en (drukloze) elektrische boilers.
- Gebruik het product alleen in ruimten met een temperatuur boven 0 °C. Onderbreek de watertoevoer bij vorstgevaar en maak het product leeg.
■ Voorzichtig bij het instellen van warm water: kans op brandwonden!
■ Verkeerd gemonteerde douche-sets kunnen waterschade veroorzaken!
Houd er rekening mee dat alle afdichtingen aan slijtage onderhevig zijn en regelmatig moeten worden vervangen.
■ Ook bij een zorgvuldige productie kunnen er scherpe randen ontstaan. Ga daarom bij de montage voorzichtig te werk.
- Informeer voor de wandmontage naar het geschikte montagemateriaal voor uw wand. Voor de wandmontage hebben wij montagemateriaal bijgevoegd dat geschikt is voor normale, stevige muren.
■ VOORZICHTIGWATERSCHADE!Controleer vóór het boren of er zich geen (afvoer) buizen op de plek van het te boren gat bevinden.

KEN! Controleer vóór het boren of er zich geen elektrische leidingen op de plek van het te boren gat bevinden.

- Montage

Opmerking: controleer na de eerste ingebruikname zorgvuldig of alle verbindingen goed afdichten.

Opmerking: bij een onjuiste montage is de garantieverlening - vooral voor gevolgschade - uitgesloten!

Draai de onderste stang 1b tegen de klok in in de bovenste stang 1a (zie afb. B).
Plaats de rozet 16b op de houder 16c (zie afb. C).
Draai de binnenzeskantschroef 11d tegen de klok in uit het legplankje 11. Gebruik daarvoor een binnenzeskantsleutel (niet meegeleverd). Maak vervolgens de montageplaat 11b los (zie afb. D).
☐ Schuif eerst de wandhouder 16 en daarna de handdouche-houder 15 van onderaf op de stang 1. Plaats daarna het legplankje 11 op het onderste uiteinde van de stang 1 (zie afb. E).
Houd de beide montageplaten 11b, 16a op de gewenste plekken tegen de wand en markeer de boorgaten. Boor vervolgens de bevestigingsgaten. Steek daarna de pluggen 12 in de boorgaten. Bevestig de beide montageplaten 11b, 16a met de schroeven 13 (zie afb. F).
□ Markeer de plaatsen voor de boorgaten voor de houders onder het plateau 11a. Boor vervolgens de bevestigingsgaten. Steek daarna de pluggen 12 in de boorgaten en draai de schroeven 13 erin.

Plaats het legplankje 11 op de montageplaat 11b. Bevestig het legplankje 11 door de binn- enzeskantschroef 11c met de klok mee vast te schroeven (zie afb. G).

Plaats de houder met de rozet 16b 16c op de montageplaat 16a en draai deze met de klok mee vast (zie afb. H).
Plaats een dichtring 9 in de doucheslang 10 en in de aansluitslang 14. Draai de beide slangen vervolgens handvast met de klok mee aan

de aansluitingen aan het legplankje 11 (zie afb. I).

Plaats een dichtring 9 op het andere uiteinde van de aansluitslang 14. Schroef deze vervolgens met de hand vast aan uw wateraansluiting (zie afb. J).
- Controleer alle verbindingen door de waterkraan 2 minuten open te zetten (zie afb. K).
Plaats een dichtring 9 op het andere uiteinde van de doucheslang 10. Draai vervolgens de handdouche 8 met de klok mee handvast op de doucheslang 10 (zie afb. L).
Plaats de open plaat 4 met de kleine opening naar boven op het kogelscharnier 3 (zie afb. M).
Plaats de wartelmoer 5 van bovenaf op het kogelscharnier 3 (zie afb. N).
Plaats de siliconen dichtring 6 in de hoofddouche 7 en schroef het complete kogelscharnier 3 met de klok mee daarop (zie afb. O).
Plaats de zeefpakking 2 op de aansluiting van de hoofddouche 7 en draai deze met de klok mee op het bovenste uiteinde van de stang 1a vast (zie afb. P).

Bediening

□ Met de omstelknop 11d kunt u tussen hoofddouche 7 en handdouche 8 kiezen.
□ De hoek van de hoofddouche 7 is individueel instelbaar.
□ De volgende straalsoorten staan ter beschikking:

Sauna + Regen- mengstraal

● Reiniging en onderhoud

• Gebruik voor de reiniging in geen geval benzine, oplosmiddelen of agressieve reinigingsmiddelen c.q. harde reinigingsborstels etc. Deze zouden het oppervlak van het product kunnen beschadigen.
  Zorg ervoor dat er geen etsende of corrosieve middelen zoals bijv. poetsmiddelen of huis-houdreinigers op de slangen 10 14 komen. Dit kan waterschade tot gevolg hebben.
  □ Reinig het product met een vochtige, zachte doek of een zeemleer.
  ☐ Gekleurde oppervlakken mogen in geen geval worden gereinigd met schurende, etsende of alcoholhoudende middelen.

- Onderhoud

• Controleer regelmatig of alle aansluitingen en verbindingen nog dicht zijn en geen zichtbare beschadigingen vertonen.
  Bij lekkages of zichtbare beschadigingen aan de douche-set of de slangen moeten deze meteen door een vakman worden gecontroleerd resp. worden vervangen.

- Buitenbedrijfstelling

Onderbreek de watertoevoer voor de demontage van het product.
☐ Houd er rekening mee dat er restwater kan lekken.
☐ Ga voor de demontage in omgekeerde volgorde te werk als bij de montage.

•Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.

Het product en de verpakkingsmaterialen zijn recyclebaar; verwijder deze afzonderlijk voor een betere

afvalbehandeling. Het Triman-logo geldt alleen voor Frankrijk.

Opmerking: de afbeeldingen dienen ter illustratie, afwijkingen van het product zijn mogelijk. Technische wijzigingen blijven voorbehouden.

- Service

NL:

Eisl Sanitär GmbH

Eisl Sanitär GmbH uit Bergheim verleent op het door u gekochte product een fabrieksgarantie overeenkomstig de volgende garantievoorwaarden. Uw wettelijke aanspraken op garantie uit de koopovereenkomst met de verkoper evenals de wettelijke rechten worden door deze garantie niet beperkt.

Garantievoorwaarden:

1. Omvang van de garantie

Eisl Sanitär GmbH staat garant voor een onberispelijke, doelmatige hoedanigheid en afwerking van de materialen, een deskundige montage,

afdichting en werking. De garantie geldt alleen voor het land waarin het product is gekocht.

De garantie omvat voor een gereduceerde garantieperiode van 1 jaar de garantie op de duurzaamheid van niet hoogglansverchroomde oppervlakken, zoals bijv. gebronzeerde of gekleurde oppervlakken.

Van de garantie uitgesloten zijn:

• Schade door ondeskundige montage, ingebruikname en behandeling
• Schade door invloeden van buitenaf, zoals bijv. brand, water, chemische inwerkingen
• Mechanische beschadiging door ongevallen, vallen of stoten
• Onopzettelijke of moedwillige vernieling
• Normale slijtage of gebrek aan onderhoud
• Schade ten gevolge van reparaties door niet gekwalificeerde personen
• Onjuiste behandeling, onvoldoende verzorging evenals gebruik van ongeschikte schoonmaakmiddelen
• Chemische of mechanische inwerking tijdens transport, opslag, aansluiting, reparatie en gebruik van het product

2. Garantieverlening

De garantieverlening bestaat uit het door ons te bepalen kosteloos repareren, het gratis leveren van vervangende onderdelen of een gelijkwaardig product tegen teruggave van het defecte onderdeel resp. het defecte product.

Als het betreffende type niet meer wordt gemaakt, behouden wij ons het recht voor om naar eigen keuze een vervangend product uit ons assortiment te leveren dat zo dicht mogelijk in de buurt komt van het teruggegeven type. Vervangen producten of onderdelen worden ons eigendom. De koper draagt de transportkosten voor het opsturen van het product evenals de transportrisico's, voor zover niet op hetzelfde moment een recht op garantieverlening volgens de wettelijke garantieregelingen van toepassing is. In de laatstgenoemde gevallen vergoeden wij de transportkosten. Gemaakte kosten voor uit- en inbouw, onderzoeken, vorderingen voor gederfde winst en schadevergoeding zijn eveneens uitgesloten van de garantie, net als verdergaande aanspraken voor schade en verlies

van welke aard dan ook die door het product of het gebruik ervan zijn veroorzaakt.

3. Aanspraak maken op garantie

De aanspraak op garantie moet binnen de garantieperiode aan Eisl Sanitär GmbH, Mattseer Landesstraße 8, 5101 Bergheim, AUSTRIA kenbaar worden gemaakt samen met het originele aankoopbewijs.

4. Garantieperiode

Als garantieperiode geldt in principe de periode die op het etiket resp. op de verpakking met betrekking tot het product is aangegeven. Mocht hier voor het specifieke product geen garantieperiode zijn aangegeven, dan bedraagt deze in principe 2 jaar vanaf aankoopdatum, waarbij de datum op de kassabon doorslaggevend is. Uitzondering: duurzaamheid van hoogglansverchroomde oppervlakken, zoals bijv. gebronzeerde of gekleurde oppervlakken, hiervoor bedraagt de garantieperiode 1 jaar, doorslaggevend is ook hier de datum op de kassabon.

Door garantieverlening wordt de garantieperiode voor het product noch verlengd noch vernieuwd. Garantieverleningen zijn evenmin van invloed op de garantieperiode als niet op hetzelfde moment een garantiegeval conform de wettelijke bepalingen naast de verdere wettelijke voorwaarden voor een opschorting van toepassing is.

5.

Voor deze garantie geldt het Duitse recht met uitzondering van de overeenkomst van de Verenigde Naties over verdragen met betrekking tot de internationale aankoop van roerende zaken (CISG).

Mocht een bepaling in dit reglement geheel of gedeeltelijk niet rechtsgeldig of onuitvoerbaar zijn of worden, of als partijen per ongeluk een afspraak met betrekking tot een onderdeel in deze overeenkomst niet zijn nagekomen, dan wordt de geldigheid van de overige bepalingen in deze overeenkomst hierdoor niet beïnvloed. In plaats van de ongeldige of onuitvoerbare bepaling of in plaats van de leemte in de overeenkomst treedt een geldige of

uitvoerbare bepaling in werking die zo dicht mogelijk in de buurt komt van de intenties van de ongeldige resp. onuitvoerbare bepaling. In geval van een leemte geldt die bepaling als overeengekomen die datgene benadert wat volgens de intenties van deze overeenkomst zou zijn afgesproken als men de aangelegenheid van te voren bedacht zou hebben. Dit geldt ook dan als de ongeldigheid van een bepaling is gebaseerd op een in deze overeenkomst genormeerde maatstaf omtrent prestatie of tijd. In een dergelijk geval treedt een andere rechtsgeldige maatstaf omtrent prestatie of tijd in werking die zo dicht mogelijk in de buurt komt van de oorspronkelijk bedoelde overeengekomen maatstaf.

Deze garantiekaart is alléén geldig met de bijbehorende originele kassabon.
