BEDIENUNGSANLEITUNG IAN 288801 MIOMARE

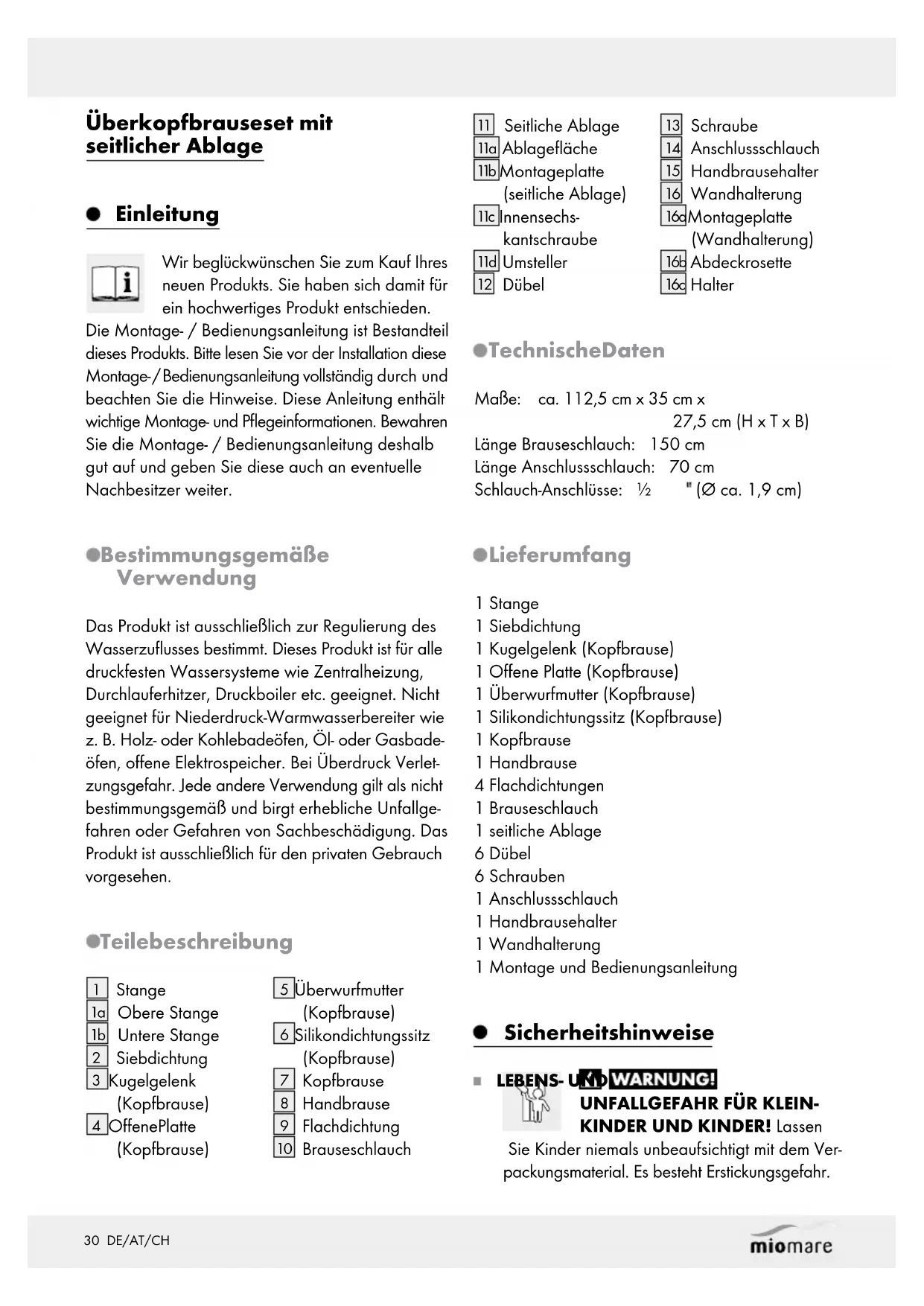

ÜBERKOPFBRAUSESET MIT SEITLICHER ABLAGE Montage-, Bedienungs- und Sicherheitshinweise IAN 288801

• Numéro gratuit BE: Eisl Sanitär GmbH Mattseer Landesstraße 8 AT-5101 Bergheim Tel.: [phone]* Tel.: [phone] Fax : [phone] E-Mail: [e-mail]

VOORZICHTIG ELEKTRISCHE SCHOK-

• Gratis nummer BE: Eisl Sanitär GmbH Mattseer Landesstraße 8 AT-5101 Bergheim Tel.: [phone]* Tel.: [phone] Fax : [phone] E-Mail: [e-mail]

6. Salvatorische clausule

Kugelgelenk (Kopfbrause)

Offene Platte (Kopfbrause)

Überwurfmutter (Kopfbrause)

Silikondichtungssitz (Kopfbrause)

Seitliche Ablage 11a Ablagefläche 11b Montageplatte (seitliche Ablage) 11c Innensechs- kantschraube 11d Umsteller

Wandhalterung 16a Montageplatte (Wandhalterung) 16b Abdeckrosette 16c Halter Technische Daten Maße: ca. 112,5 cm x 35 cm x 27,5 cm (H x T x B) Länge Brauseschlauch: 150 cm Länge Anschlussschlauch: 70 cm Schlauch-Anschlüsse: ½ (Ø ca. 1,9 cm) Lieferumfang 1 Stange 1 Siebdichtung 1 Kugelgelenk (Kopfbrause) 1 Offene Platte (Kopfbrause) 1 Überwurfmutter (Kopfbrause) 1 Silikondichtungssitz (Kopfbrause) 1 Kopfbrause 1 Handbrause 4 Flachdichtungen 1 Brauseschlauch 1 seitliche Ablage 6 Dübel 6 Schrauben 1 Anschlussschlauch 1 Handbrausehalter 1 Wandhalterung 1 Montage und Bedienungsanleitung Sicherheitshinweise LEBENS- UND

UNFALLGEFAHR FÜR KLEIN-

KINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Ver- packungsmaterial. Es besteht Erstickungsgefahr.31 DE/AT/CH Halten Sie das Produkt von Kindern fern. Das Produkt ist kein Spielzeug. Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähig- keiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. VORSICHT! VERLETZUNGSGEFAHR! Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachge- mäßer Montage besteht Verletzungsgefahr. Beschädigte Teile können die Sicherheit und Funktion beeinflussen. Lassen Sie die Montage nur durch fachkundige Personen durchführen. VORSICHT WASSERSCHADEN! Stellen Sie vor der Montage die allgemeine Wasser- zuführung ab. Achten Sie darauf, dass alle Dichtungen den korrekten Sitz haben. Das Produkt ist nicht für die Verwendung an Niederdruckgeräten und offenen (drucklosen) Elektrokleinspeichern geeignet. Verwenden Sie das Produkt nur in Räumen mit einer Temperatur über 0 °C. Unterbrechen Sie bei Frostgefahr die Wasserzufuhr und entleeren Sie das Produkt. Vorsicht bei Warmwassereinstellung: Verbrühungsgefahr! Fehlerhaft montierte Brause-Sets können Wasserschäden verursachen! Bitte beachten Sie, dass die Dichtungen Ver- schleißteile sind, welche von Zeit zu Zeit ausge- tauscht werden müssen. Auch bei einer sorgfältigen Produktion können scharfe Kanten entstehen. Gehen Sie daher bei der Montage mit Vorsicht vor. Informieren Sie sich vor der Wandmontage über das geeignete Montagematerial für Ihre Wand. Für die Wandmontage haben wir Montage- material beigelegt, das für übliches, festes Mauerwerk geeignet ist. VORSICHT WASSERSCHADEN! Verge- wissern Sie sich vor dem Bohren, dass sich keine Rohre an der Bohrstelle befinden. VORSICHT ELEKTRISCHER SCHLAG! Ver- gewissern Sie sich vor dem Bohren, dass sich keine elektrischen Leitungen an der Bohrstelle befinden. Montage Hinweis: Prüfen Sie alle Verbindungen nach der ersten Inbetriebnahme sorgfältig auf Dichtigkeit. Hinweis: Bei fehlerhafter Montage ist die Gewähr- leistung – insbesondere für Folgeschäden – ausge- schlossen! Drehen Sie die untere Stange

gegen den Uhrzeigersinn in die obere Stange

(siehe Abb. B). Stecken Sie die Abdeckrosette 16b auf den Halter 16c (siehe Abb. C). Schrauben Sie die Innensechskantschraube 11c gegen den Uhrzeigersinn aus der seitlichen Ablage

. Nutzen Sie dafür einen Innensechs- kantschlüssel (nicht im Lieferumfang enthalten). Lösen Sie anschließend die Montageplatte 11b (siehe Abb. D). Schieben Sie zunächst die Wandhalterung

und anschließend den Handbrausehalter

von unten auf die Stange

. Stecken Sie da- nach die seitliche Ablage

auf das untere Ende der Stange

(siehe Abb. E). Platzieren Sie die beiden Montageplatten 11b

16a an die gewünschten Stellen an der Wand und markieren Sie die Bohrlöcher. Bohren Sie nun die Befestigungslöcher. Führen Sie an- schließend die Dübel

in die Bohrlöcher ein. Befestigen Sie die beiden Montageplatten 11b

16a mit den Schrauben

(siehe Abb. F). Markieren Sie die Stellen für die Bohrlöcher für die Halterungen unterhalb der Ablagefläche 11a

Bohren Sie nun die Befestigungslöcher. Führen Sie anschließend die Dübel

in die Bohrlöcher ein und drehen Sie die Schrauben

hinein.32 DE/AT/CH Setzen Sie die seitliche Ablage

auf die Montageplatte 11b . Befestigen Sie die seitliche Ablage

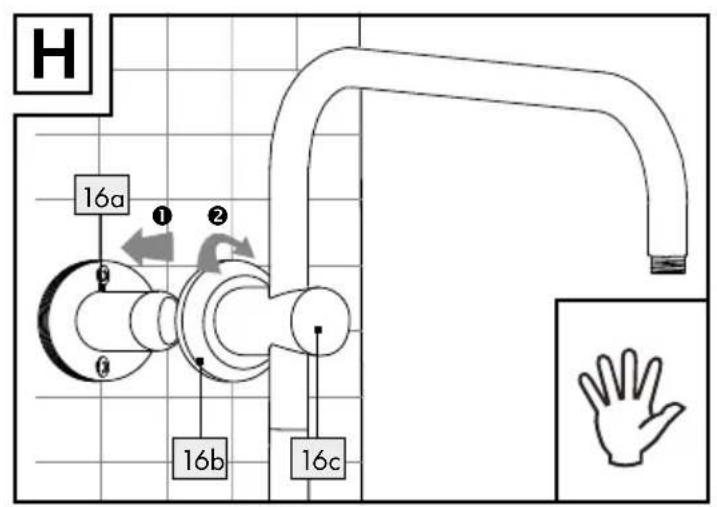

, indem Sie die Innensechskant- schraube 11c im Uhrzeigersinn festschrauben (siehe Abb. G). Stecken Sie den Halter mit der Abdeckrosette 16b 16c auf die Montageplatte 16a und drehen Sie diese im Uhrzeigersinn fest (siehe Abb. H). Setzen Sie jeweils eine Flachdichtung

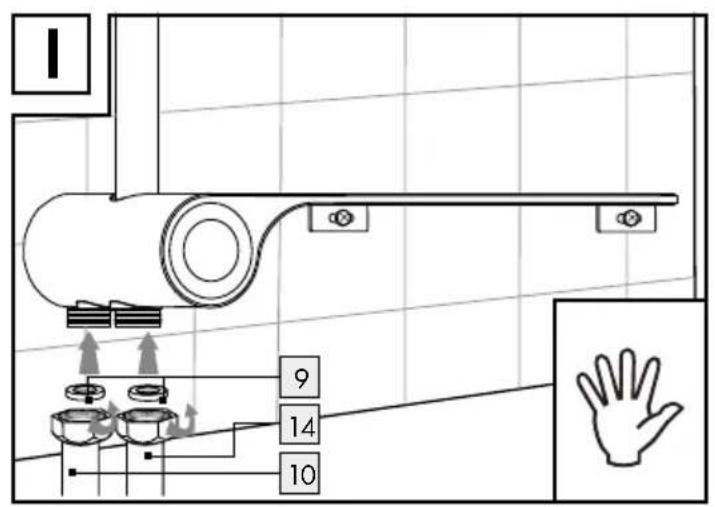

und in den Anschlussschlauch

. Drehen Sie die beiden Schläuche anschlie- ßend handfest im Uhrzeigersinn an die Anschlüsse an der seitlichen Ablage

(siehe Abb. I). Setzen Sie eine Flachdichtung

auf das andere Ende des Anschlussschlauchs

Schrauben Sie diesen anschließend handfest an Ihren Wasseranschluss (siehe Abb. J). Prüfen Sie alle Verbindungen, indem Sie die Wasserversorgung für 2 Minuten anstellen (siehe Abb. K). Setzen Sie eine Flachdichtung

auf das andere Ende des Brauseschlauchs

. Drehen Sie an- schließend die Handbrause

im Uhrzeiger- sinn handfest auf den Brauseschlauch

(siehe Abb. L). Stecken Sie die offene Platte

mit der kleinen Öffnung nach oben auf das Kugelgelenk

(siehe Abb. M). Stecken Sie die Überwurfmutter

von oben auf das Kugelgelenk

(siehe Abb. N). Stecken Sie den Silikondichtungssitz

und schrauben Sie das gesamte Kugelgelenk

im Uhrzeigersinn darauf (siehe Abb. O). Setzen Sie die Siebdichtung

auf den An- schluss der Kopfbrause

und drehen Sie diese im Uhrzeigersinn am oberen Ende der Stange

fest (siehe Abb. P). Bedienung Mit dem Umsteller 11d können Sie, zwischen Kopfbrause

wählen. Der Neigungswinkel der Kopfbrause

ist in- dividuell einstellbar. Folgende Strahlarten stehen zur Auswahl: Regenstrahl Saunastrahl Sauna + Regen- Mischstrahl Reinigung und Pflege Verwenden Sie zur Reinigung keinesfalls Benzin, Lösungsmittel oder aggressive Reiniger, bzw. harte Reinigungsbürsten etc. Diese könnten die Oberfläche des Produkts beschädigen. Achten Sie darauf, dass keine ätzenden oder korrosiven Mittel, wie z. B. Putzmittel oder Haus- haltsreiniger, an die Schläuche

gelangen. Dies kann zu Wasserschäden führen. Reinigen Sie das Produkt mit einem feuchten, weichen Tuch oder einem Leder. Farbige Oberflächen dürfen auf keinen Fall mit scheuernden, ätzenden oder alkoholhaltigen Mitteln gereinigt werden. Information Trinkbarkeit von Leitungswasser Informieren Sie sich bei Ihren örtlichen Behörden über die Trinkbarkeit des Wassers in Ihrer Stadt/ Gemeinde. Generell gilt für die Trinkbarkeit von Leitungswasser folgende Empfehlung: Lassen Sie Wasser aus Leitungen eine kurze Zeit laufen, wenn es länger als vier Stunden in den Leitungen stagniert hat. Verwenden Sie kein Stag- nationswasser zur Zubereitung von Speisen und Getränken, besonders nicht bei der Ernährung von Säuglingen. Andernfalls können gesundheitliche Be- schwerden auftreten. Frisches Wasser können Sie daran erkennen, dass es spürbar kühler die Leitung verlässt, als Stagnationswasser.33 DE/AT/CH Wartung Prüfen Sie in regelmäßigen Abständen alle An- schlüsse und Verbindungen auf Dichtheit oder sichtbare Beschädigungen. Bei Undichtigkeiten oder sichtbaren Beschädi- gungen an dem Brause-Set oder den Schläuchen sollten diese sofort durch einen Fachmann überprüft bzw. ausgetauscht werde. Außerbetriebnahme Unterbrechen Sie die Wasserzufuhr vor der Demontage des Produktes. Achten Sie auf auslaufendes Restwasser. Führen Sie die Demontage in umgekehrter Reihenfolge der Montageanleitung durch. Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recycling- stellen entsorgen können. Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Hinweis: Die Abbildungen dienen der bildlichen Darstellung, Abweichungen vom Produkt sind möglich. Technische Änderungen bleiben vorbehalten. Service DE: LeTo Service GmbH Hullerweg 1 DE-49134 Wallenhorst Tel: [phone]* Fax: [phone] E-Mail: [e-mail]

• Kostenfreie Nummer AT: Eisl Sanitär GmbH Mattseer Landesstraße 8 AT-5101 Bergheim Tel.: [phone]* Tel.: [phone] Fax: [phone] E-Mail: [e-mail]

• Kostenfreie Nummer CH: Eisl Sanitär GmbH Mattseer Landesstraße 8 AT-5101 Bergheim Tel.: [phone]* Fax.: [phone] E-Mail: [e-mail]

• Kostenfreie Nummer Garantie Die Eisl Sanitär GmbH aus Bergheim übernimmt für das von Ihnen erworbene Produkt eine Hersteller- garantie gemäß den nachstehenden Garantiebe- dingungen. Ihre gesetzlichen Gewährleistungs- ansprüche aus dem Kaufvertrag mit dem Verkäufer sowie gesetzliche Rechte werden durch diese Garantie nicht eingeschränkt. Garantiebedingungen:

1. Umfang der Garantie

Die Eisl Sanitär GmbH gewährt eine Garantie für einwandfreie, dem Zweck entsprechende Werkstoff- beschaffenheit und Werkstoffverarbeitung, fachge- rechten Zusammenbau, Dichtheit und Funktion. Die Garantie gilt nur für das Land, in dem das Produkt gekauft worden ist. Von der Garantie umfasst ist für eine reduzierte Garantiezeit von 1 Jahr die Garantie auf die Halt- barkeit nicht hochglanzverchromter Oberflächen, wie z. B. bronzierter oder farbiger Oberflächen. Von der Garantie ausgeschlossen sind:

• Schäden durch unsachgemäße Montage, Inbetriebnahme und Behandlung• Schäden durch äußere Einflüsse, wie z. B. Feuer, Wasser, chemische Einwirkungen

• Mechanische Beschädigung durch Unfall, Fall, oder Stoß

• Fahrlässige oder mutwillige Zerstörung

• Normale Abnutzung oder Wartungsmängel

• Schäden infolge Reparaturen durch nicht qualifi- zierte Personen

• Unsachgemäße Behandlung, ungenügende Pflege sowie Verwendung ungeeigneter Putzmittel

• Chemische oder mechanische Einwirkung während Transport, Lagerung, Anschluss, Reparatur und Benutzung des Produktes

Die Garantieleistung bezieht sich nach unserer Wahl auf die unentgeltliche Reparatur, die kostenlose Lieferung von Ersatzteilen oder eines gleichwertigen Produktes gegen Rückgabe des fehlerhaften Teils bzw. des fehlerhaften Produktes. Sollte der betreffende Typ nicht mehr hergestellt werden, behalten wir uns vor, nach eigener Wahl ein Ersatzprodukt aus unserem Sortiment zu liefern, welches dem zurückgegebenem Typ so nah wie möglich kommt. Ersetzte Produkte oder Teile gehen in unser Eigentum über. Bei Einsendung des Produktes trägt der Käufer die Transportkosten sowie das Transportrisiko, soweit nicht zugleich ein Gewähr- leistungsfall nach den gesetzlichen Gewährleistungs- regelungen vorliegt. In letztgenannten Fällen erstatten wir die Transportkosten. Die Erstattung von Aufwen- dungen für Aus- und Einbau, Überprüfung, Forderungen nach entgangenem Gewinn und Schadenersatz sind von der Garantie ebenso ausgeschlossen, wie weitergehende Ansprüche für Schäden und Verluste gleich welcher Art, die durch das Produkt oder dessen Gebrauch verursacht wurden.

3. Geltendmachung des Garantieanspruchs

Der Garantieanspruch muss innerhalb der Garantie- zeit gegenüber der Eisl Sanitär GmbH, Mattseer Landesstraße 8, 5101 Bergheim, AUSTRIA unter Vorlage des Original-Kaufbeleges geltend gemacht werden.

Als Garantiezeit gilt grundsätzlich diejenige Dauer, die auf dem Etikett bzw. auf der Verpackung jeweils produktbezogen angegeben ist. Sollte hier keine Garantiezeit produktspezifisch ausgelobt sein, beträgt diese grundsätzlich 2 Jahre ab Kaufdatum, wobei das Datum auf dem Kaufbeleg maßgeblich ist. Aus- nahme: Haltbarkeit jedweder hochglanzverchromten Oberfläche, wie bspw. bronzierte oder farbige Ober- flächen, hierfür beträgt die Garantiezeit 1 Jahr, maß- geblich ist auch hier das Datum auf dem Kaufbeleg. Durch Garantieleistungen wird die Garantiezeit für das Produkt weder verlängert noch erneuert. Garantie- leistungen hemmen auch die Gewährleistungszeit nicht, wenn nicht zugleich ein Gewährleistungsfall nach Maßgabe der gesetzlichen Bestimmungen neben den weiteren gesetzlichen Voraussetzungen für eine Hemmung vorliegt.

Für diese Garantie gilt deutsches Recht unter Aus- schluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

6. Salvatorische Klausel

Sollte eine Bestimmung dieser Regelungen ganz oder teilweise rechtsunwirksam oder undurchführbar sein oder werden, oder sollten die Parteien verse- hentlich eine Regelung in Bezug auf einen Punkt dieses Vertrages nicht getroffen haben, so wird die Geltung der übrigen Bestimmungen dieses Vertrages hierdurch nicht berührt. An die Stelle der unwirksamen oder undurchführbaren Bestimmung oder an die Stelle der Vertragslücke tritt eine wirksame oder durchführbare Bestimmung, die dem Sinn und Zweck der ungültigen bzw. undurchführbaren Bestimmung am nächsten kommt. Im Falle einer Lücke gilt diejenige Bestimmung als vereinbart, die dem entspricht, was dem Sinn und Zweck dieses Vertrages vereinbart worden wäre, hätte man die Angelegenheit von vorneherein bedacht. Dies gilt auch dann, wenn die Unwirksamkeit einer Bestimmung auf einem in diesen Vertrag normierten Maß der Leistung oder Zeit be- ruht. In einem solchen Fall tritt ein dem Gewollten möglichst nahe kommendes rechtlich zulässiges Maß der Leistung oder Zeit an die Stelle des Vereinbarten. Diese Garantiekarte ist nur gültig mit dem dazuge- hörigen Original-Kaufbeleg. 34 DE/AT/CH

7Eisl Sanitär GmbH Mattseer Landesstraße 8 5101 Bergheim AUSTRIA
