| Produkttyp | Duschset mit festem Duschkopf und Handbrause |
| Marke | Miomare |
| Modell | HG06792A |
| Bestimmungsgemäße Verwendung | Druckfeste Warmwassersysteme (Zentralheizung, Durchlauferhitzer, Druckboiler) |
| Mindestbetriebsdruck | 1,5 bar |
| Länge Handbrauseschlauch | Ca. 150 cm |
| Länge Anschlussschlauch | Ca. 70 cm |
| Anschlüsse | G 3/4" (26,4 mm) mit Adapter auf G 1/2" (21 mm) falls erforderlich |
| Lieferumfang | Duschkopf, Duschstange, Handbrause, Schläuche, Halterungen, Umschalter, Dichtungen, optionaler Wassersparer, Dübel, Schrauben, Plastikschlüssel |
| Umschalterfunktion | Ermöglicht das Umschalten zwischen Duschkopf und Handbrause |
| Höhenverstellung Handbrause | Durch verschiebbare Halterung an der Stange |
| Wasserspardichtung | Optional, reduziert den Durchfluss (kann Durchlauferhitzer beeinträchtigen) |
| Pflege und Reinigung | Klares Wasser, mildes Reinigungsmittel, weiches Tuch; Entkalkung mit Kalklöser |
| Sicherheit | Nicht als Griff verwenden; Dichtheit prüfen; Stromschlaggefahr bei Leckage; Kinder nicht unbeaufsichtigt lassen |
| Garantie | 3 Jahre ab Kaufdatum |
| Kundendienst Frankreich | Tel.: 0800904879, E-Mail: owim@lidl.fr |
| Kundendienst Belgien | Tel.: 080071011, E-Mail: owim@lidl.be |
| Aufbewahrungsdauer Ersatzteile | Während der Garantiezeit verfügbar |
Häufig gestellte Fragen - HG06792A MIOMARE
Benutzerfragen zu HG06792A MIOMARE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Dusche kostenlos im PDF-Format! Finden Sie Ihr Handbuch HG06792A - MIOMARE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. HG06792A von der Marke MIOMARE.
BEDIENUNGSANLEITUNG HG06792A MIOMARE
Montage- und Sicherheitshinweise
GB IE
DE/AT/CH Montage- und Sicherheitshinweise Seite 5


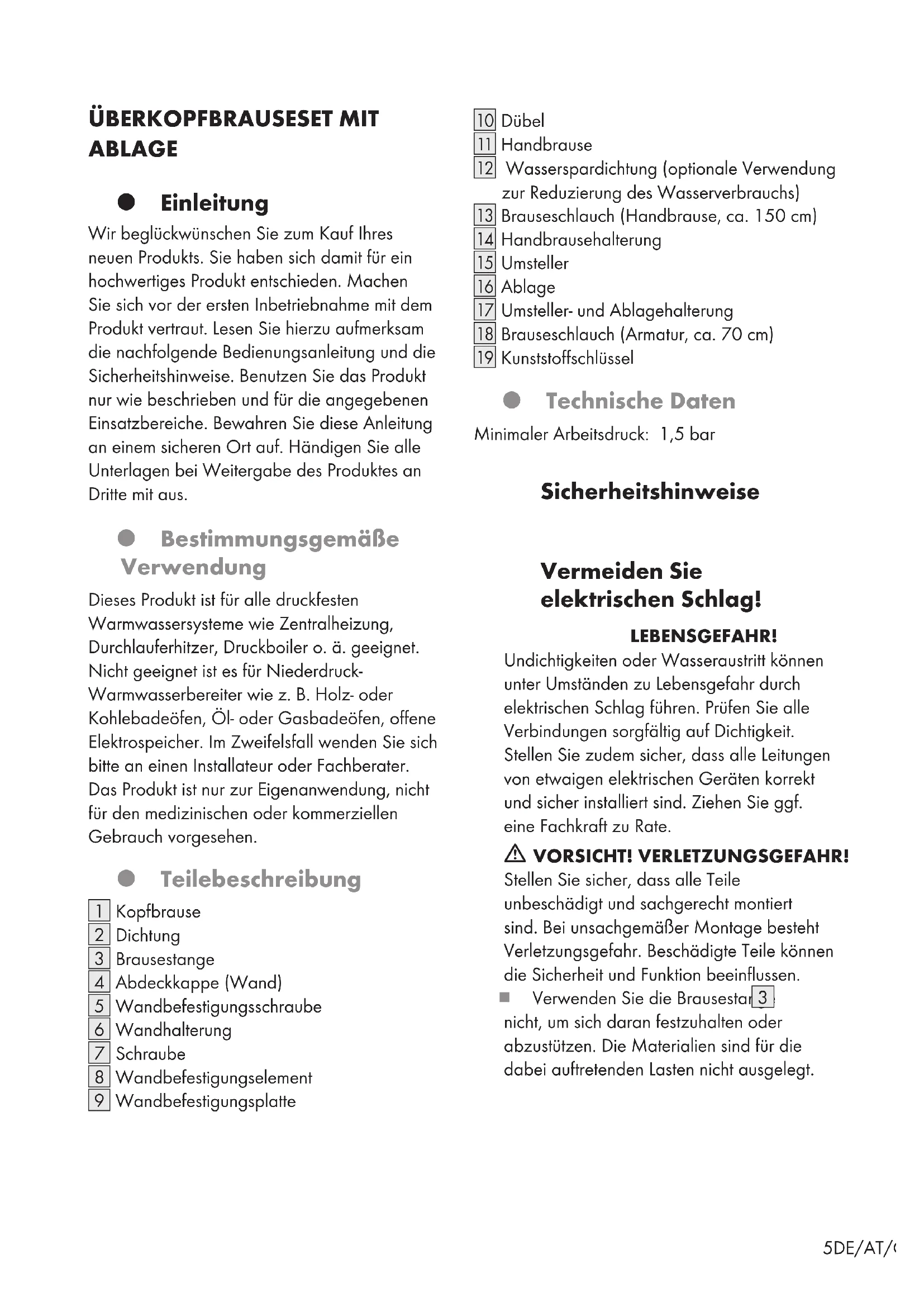

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung an einem sicheren Ort auf. Händigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus.
Bestimmungsgemäße Verwendung
Dieses Produkt ist für alle druckfesten Warmwassersysteme wie Zentralheizung, Durchlauferhitzer, Druckboiler o. ä. geeignet. Nicht geeignet ist es für Niederdruck-Warmwasserbereiter wie z. B. Holz- oder Kohlebadeöfen, Öl- oder Gasbadeöfen, offene Elektrospeicher. Im Zweifelsfall wenden Sie sich bitte an einen Installateur oder Fachberater. Das Produkt ist nur zur Eigenanwendung, nicht für den medizinischen oder kommerziellen Gebrauch vorgesehen.

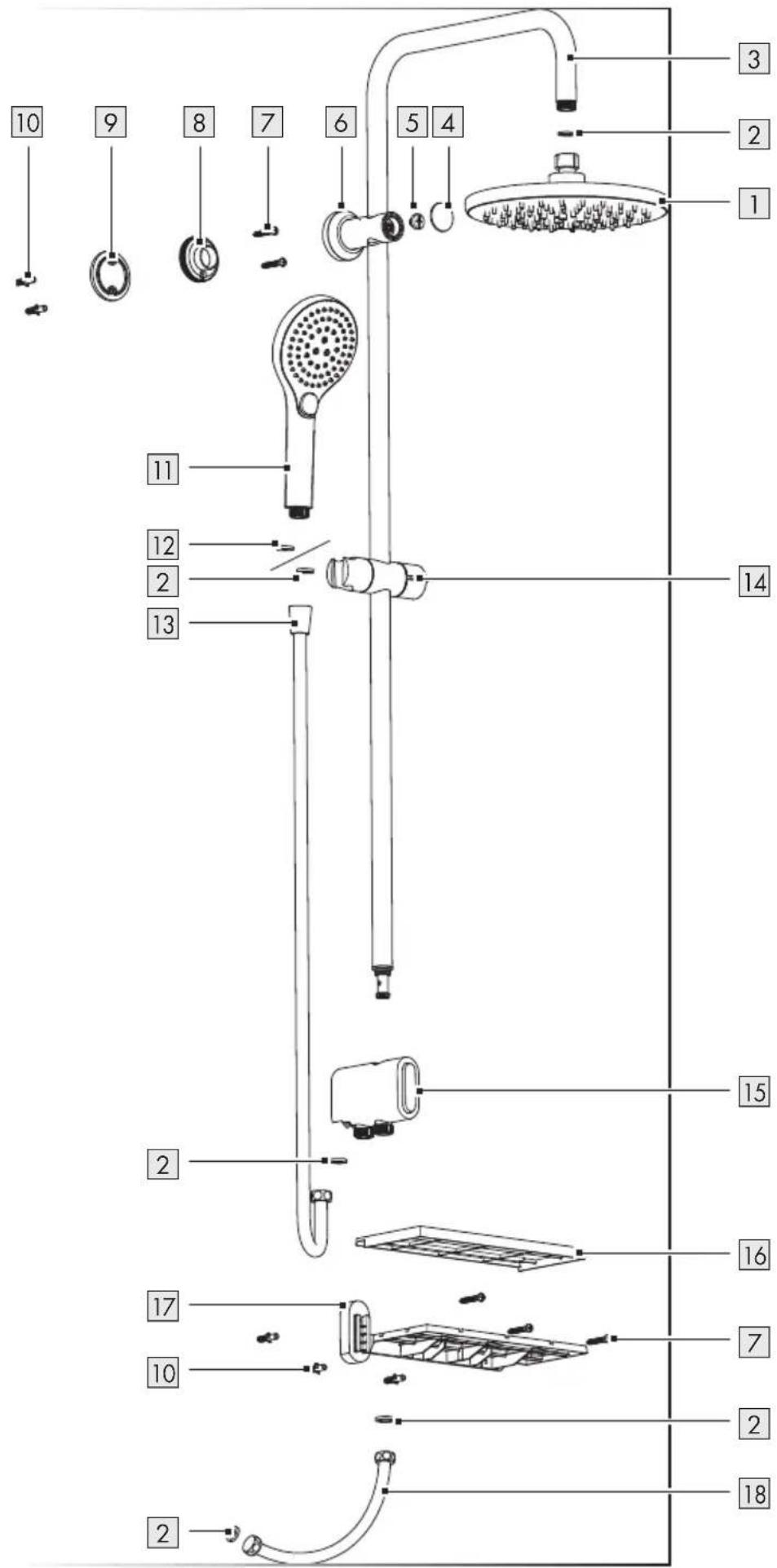

Teilebeschreibung
1 Kopfbrause
2 Dichtung
3 Brausestange
4 Abdeckkappe (Wand)
5 Wandbefestigungsschraube
6 Wandhalterung
7 Schraube
8 Wandbefestigungselement
9 Wandbefestigungsplatte
10 Dübel
11 Handbrause
12 Wasserspardichtung (optionale Verwendung zur Reduzierung des Wasserverbrauchs)
13 Brauseschlauch (Handbrause, ca. 150 cm)
14 Handbrausehalterung
15 Umsteller
16 Ablage
17 Umsteller- und Ablagehalterung
18 Brauseschlauch (Armatur, ca. 70 cm)
19 Kunststoffschlüssel
Technische Daten
Minimaler Arbeitsdruck: 1,5 bar
Sicherheitshinweise
Vermeiden Sie elektrischen Schlag!
LEBENSGEFAHR!
Undichtigkeiten oder Wasseraustritt können unter Umständen zu Lebensgefahr durch elektrischen Schlag führen. Prüfen Sie alle Verbindungen sorgfältig auf Dichtigkeit. Stellen Sie zudem sicher, dass alle Leitungen von etwaigen elektrischen Geräten korrekt und sicher installiert sind. Ziehen Sie ggf. eine Fachkraft zu Rate.
⚠ VORSICHT! VERLETZUNGSGEFAHR!
Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr. Beschädigte Teile können die Sicherheit und Funktion beeinflussen.
■ Verwenden Sie die Brausestar 3 nicht, um sich daran festzuhalten oder abzustützen. Die Materialien sind für die dabei auftretenden Lasten nicht ausgelegt.
⚠️ WARNUNG! LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND
KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr. Halten Sie das Produkt von Kindern fern. Das Produkt ist kein Spielzeug.
⚠ VORSICHT! VERLETZUNGSGEFAHR!
Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr. Bitte beachten Sie, dass Unterlegscheiben und Dichtungen Verschleißteile sind, welche von Zeit zu Zeit ausgetauscht werden müssen. Beschädigte Teile können die Sicherheit und Funktion beeinflussen.
⚠️ ACHTUNG! RISIKO DER SACHBESCHÄDIGUNG! Las
die Montage nur durch fachkundige Personen durchführen. Undichtigkeiten oder Wasseraustritt können zu erheblichen Sachschäden an Gebäude oder Hausrat führen. Prüfen Sie daher alle Verbindungen sorgfältig auf Dichtigkeit.
Achten Sie darauf, dass alle Dichtungen den korrekten Sitz haben, um Wasseraustritt durch Undichtigkeit zu verhindern.
⚠ VORSICHT! VERBRÜHUNGSGEFAHR!
Achten Sie bei der Warmwassereinstellung darauf, dass die Temperatur des Wassers nicht zu heiß eingestellt ist.
- Bitte lesen Sie diese Bedienungsanleitung vor Montage und Gebrauch aufmerksam durch. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf!
Schließen Sie den Brauseschlauch 18 nie direkt an ein Absperrventil an; schließen Sie den Brauseschlauch immer an den mitgelieferten Umsteller 15 an.
Stellen Sie vor der Wandmontage sicher, dass die gewählte Wand das Gewicht des Produkts tragen kann. Erkundigen Sie sich im Zweifelsfall im Fachhandel.
⚠ VORSICHT! WASSERSCHADEN!
Überprüfen Sie vor dem Bohren der Löcher für die Befestigungselemente 6,8, die Wandbefestigungsplatte 9 den Bereich auf das Vorhandensein verdeckt verlegter Wasserleitungen, z. B. mit einem Leitungs- und Metallsuchgerät.
Informieren Sie sich vor der Wandmontage über geeignetes Montagematerial für Ihre Wand. Wir haben Montagematerial beigelegt, das für übliches, festes Mauerwerk geeignet ist.
Montage
Tipp: Verwenden Sie für G ^3/4 "Anschlüsse (26,4 mm) einen Adapter mit G ^3/4 "-Innengewinde (26,4 mm) und G ^1/2 "-Außengewinde (21 mm). Diese erhalten Sie im Heimwerkerbedarf oder in Sanitärgeschäften.
Gehen Sie zur Montage vor wie in den Abbildungen A–H dargestellt.
Hinweis: Schlauchverschlüsse und Umsteller handfest anziehen.
Bedienung
Umsteller:
Wählen Sie mit Hilfe des Umstellers 15 zwischen Kopfbrause 1 und Handbrausefunktion 11.
Um die Handbrause 11 einzustellen, gehen Sie wie folgt vor:
■ Stellen Sie die Höhe der Handbrausehalterung 14 mit Hilfe der Arretierung ein.
■ Verstellen Sie den Winkel der Handbrause anhand der Handbrausehalterung 14.
Wasserspardichtung:
Die Wasserspardichtung 12 reduziert den Wasserfluss. Dies kann Auswirkungen auf die Funktion Ihres Durchlauferhitzers haben. Wenn der Wasserdurchfluss zu gering ist, schaltet sich Ihr Durchlauferhitzer automatisch ab.
● Reinigung und Pflege
■ Reinigen Sie Ihr Produkt nur mit klarem Wasser, milden Reinigungsmitteln und einem weichen Tuch bzw. Leder.
Entfernen Sie Kalkablagerungen am Produkt mit Hilfe eines Kalkreinigers. Halten Sie sich bei der Reinigung an die Anweisungen des Reinigungsmittelherstellers.
Informationen
Trinkbarkeit von Leitungswasser
Informieren Sie sich bei Ihren örtlichen Behörden über die Trinkbarkeit des Wassers in Ihrer Stadt / Gemeinde.
Generell gilt für die Trinkbarkeit von Leitungswasser folgende Empfehlung:
Lassen Sie Wasser aus Leitungen eine kurze Zeit laufen, wenn es länger als vier Stunden in den Leitungen stagniert hat. Verwenden Sie kein Stagnationswasser zur Zubereitung von Speisen und Getränken, besonders nicht bei der Ernährung von Säuglingen. Andernfalls können gesundheitliche Beschwerden auftreten. Frisches Wasser können Sie daran erkennen, dass es spürbar kühler die Leitung verlässt, als Stagnationswasser.
■ Verwenden Sie kein Stagnationswasser aus verchromten Leitungen zur Ernährung und / oder zur Körperpflege, wenn Sie gegen Nickel allergisch sind. Solches Wasser kann stark nickelhaltig sein und eine allergische Reaktion hervorrufen.
Nutzen Sie kein Trinkwasser aus Bleileitungen für die Zubereitung von Säuglingsnahrung und / oder während der Schwangerschaft für die Zubereitung von Lebensmitteln. Blei wird ins Trinkwasser abgegeben und ist für Säuglinge und Kleinkinder besonders gesundheitsschädlich.
Entsorgung
Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.
Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.
Garantie
Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.
Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.
Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:
Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 123456_7890) als Nachweis für den Kauf bereit.
Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Bedienungsanleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite des Produkts.
Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.
Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.
Service
Service Deutschland
Tel.: 0800 5435 111
E-Mail:owim@lidl.de
Service Österreich
Tel.:0800292726
E-Mail:owim@lidl.at
Service Schweiz
Tel.:0800562153
E-Mail:owim@lidl.ch
