IAN 373271 - Keukenkraan Livarno Lux - Gratis gebruiksaanwijzing en handleiding

Producttype	Thermostatische mengkraan voor douche/bad
Merk	Livarno Lux
Model	IAN 373271
Afmetingen (douchemodel CLT168SICR-L)	ca. 26 cm (h) × 3,1 cm (d) × 4,6 cm (b)
Afmetingen (badmodel CLT023SICR-L)	ca. 26 cm (h) × 13,6 cm (d) × 4,6 cm (b)
Gewicht	ca. 1,2 kg
Aanbevolen doorstroomdruk	1,5 bar (maximaal 6 bar met drukreduceerventiel)
Max. watertemperatuur	60 °C
Voeding	Warm en koud water onder druk (gesloten systeem)
Hoofdfuncties	Debiet- en temperatuurregeling, douche/badmodus (CLT023SICR-L)
Douche/bad omschakeling	Omschakelknop aan de zijkant (model CLT023SICR-L)
Leveringsomvang	Kraan, 2 S-koppelingen, 2 rozetten, 2 afdichtingen, handleiding
Materiaal	Verchroomd messing
Onderhoud en reiniging	Zachte, vochtige doek, mengmond regelmatig ontkalken
Veiligheid	Niet geschikt voor lagedrukboilers; brandwondenrisico; beschermen tegen vorst
Onderdelen en repareerbaarheid	Mengmond (beluchter), afdichtingen, S-koppelingen, bovenste klepdeel (slijtage-onderdeel)
Garantie	2 jaar (1 jaar voor niet-verchroomde oppervlakken)
Klantenservice	Teknihall Benelux (BE) : [phone]

Veelgestelde vragen - IAN 373271 Livarno Lux

Kan ik deze kraan zelf installeren?

De installatie moet door een gekwalificeerde technicus worden uitgevoerd. Een onjuiste installatie kan leiden tot lekken en schade. Sluit de watertoevoer af vóór montage.

Welke waterdruk wordt aanbevolen?

De aanbevolen doorstroomdruk is 1,5 bar. Als de druk hoger is dan 6 bar, installeer dan een drukreduceerventiel om letsel te voorkomen.

Werkt deze kraan met een lagedrukboiler?

Nee, dit product is ontworpen voor drukbestendige warmwatersystemen (centrale verwarming, doorstroomverwarmer, enz.). Het is niet geschikt voor lagedrukboilers (houtgestookt bad, enz.).

Hoe schakel ik van badvulmodus naar douchemodus?

Draai bij model CLT023SICR-L de omschakelknop naar achteren voor douchemodus en naar voren voor badmodus. Het sluiten van de kraan schakelt de douchemodus automatisch uit.

Wat te doen bij lekkage?

Controleer eerst de dichtheid van de aansluitingen en de plaatsing van de afdichtingen. Als het lek aanhoudt, neem dan contact op met een gekwalificeerde technicus. Het bovenste klepdeel kan een slijtage-onderdeel zijn dat elke 1-2 jaar moet worden vervangen bij kalkhoudend water.

Hoe reinig ik de kraan?

Gebruik een zachte, vochtige doek of een stuk leer. Vermijd agressieve middelen (benzine, oplosmiddelen, harde borstels). Ontkalk de mengmond regelmatig door deze los te draaien.

Wat is de maximale watertemperatuur?

De watertemperatuur mag niet hoger zijn dan 60 °C om brandwonden en schade aan het product te voorkomen.

Heeft de kraan garantie?

Ja, de fabrieksgarantie is 2 jaar (1 jaar voor niet-verchroomde oppervlakken). Het dekt materiaal- en fabricagefouten, maar niet schade door onjuiste installatie of normale slijtage.

Hoe bescherm ik de kraan tegen vorst?

Sluit bij vorst de watertoevoer af en laat het product leeglopen. De kraan mag alleen worden gebruikt in ruimtes met een omgevingstemperatuur boven 0 °C.

Wat te doen als de waterstroom afneemt?

Draai de mengmond (beluchter) los en reinig deze om kalkaanslag of vreemde deeltjes te verwijderen. Spoel ook de leidingen na een lange inactiviteit.

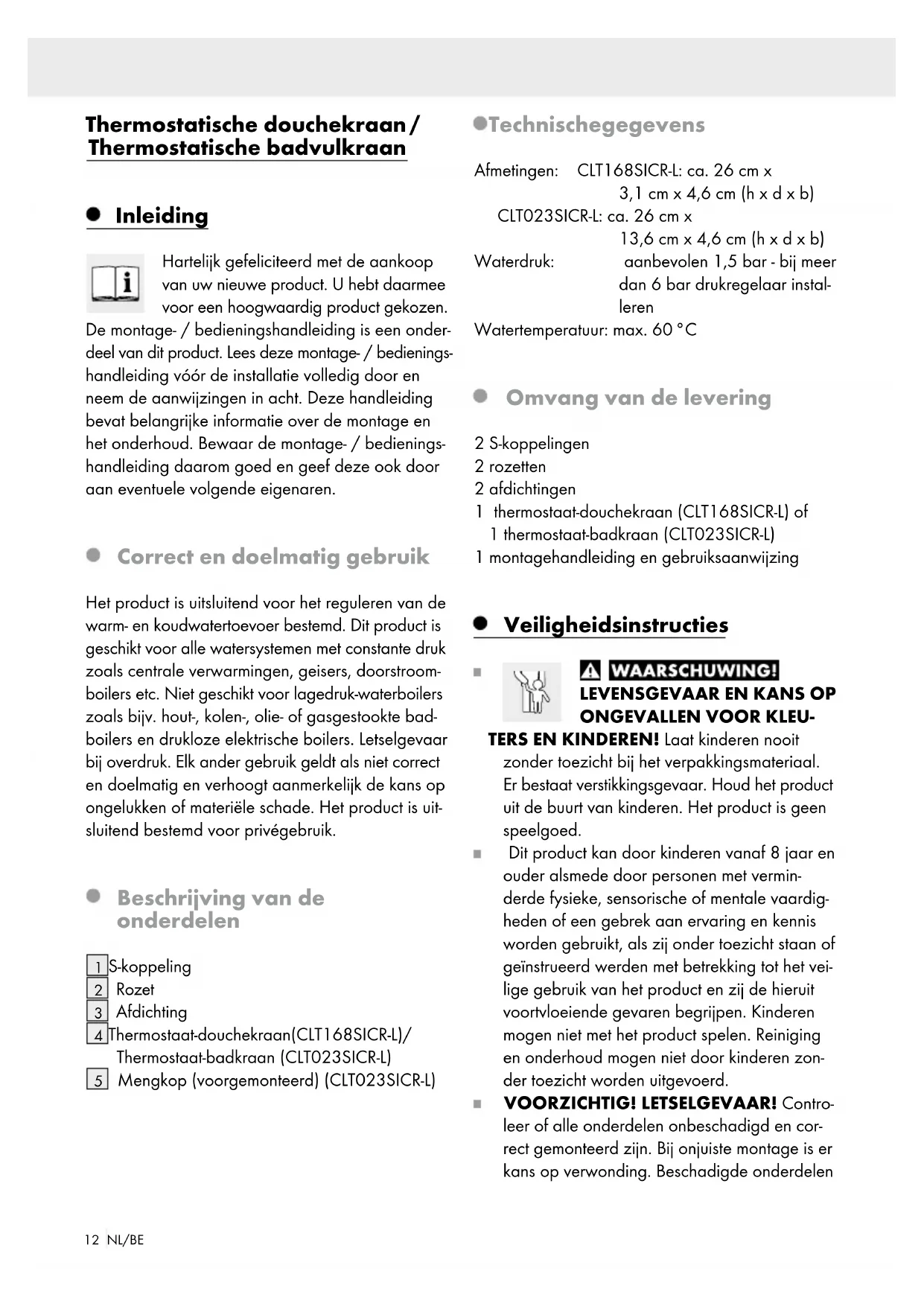

GEBRUIKSAANWIJZING IAN 373271 Livarno Lux

Montage-, bedienings- en veiligheidsinstructies

IAN 373271_2104

FR BE

Vouw voor het lezen de beiden pagina's met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

DE AT CH

NL/BE Montage-,bedienings-enveiligheidsinstructiesPagina 11

Correct en doelmatig gebruik. 12

Beschrijving van de onderdelen.. 12

Omvang van de levering.. 12

Veiligheidsinstructies

Montage.. 13

Omschakelen tessen bad- en douchekraan.. 13

Reiniging en onderhoud.. 14

Onderhoud

Buitenbedrijfstelling

Afvoer . 14

Service . 14

Garantie

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U hebts daarmee voor een hoogwaardig product gekozen.

De montage- / bedieningshandleiding is een onderdeel van dit product. Lees deze montage- / bedieningshandleiding voor de installmentie volledig door en neem de aanwijzingen in acht. Deze handleiding bevat belangrijke informatie over de montage en het onderhoud. Bewaar de montage- / bedieningshandleiding waarom goed en geef deze ook door aan eventuele volgende eigennen.

- Correct endoelmatig gebruik

Het product isuitsluitend voor het reguleren van de warm- en koudwatertoevoer bestemd. Dit product is geschikt voor alle watersystemen met constante druk zoals centrale verwarmingen, geisers, doorstroomboilers etc. Niet geschikt voor lagedruk-waterboilers zoals bijv. hout-, kolen-, olie- of gasgestookte bad-boilers en drukloze elektrische boilers. Letselgevaar bij overdruk. Elk ander gebruik geldt als Niet correct en doelmatig en verhoogt aanmerkelijk de kans op ongelukken of materiele schade. Het product isuitsluitend bestemd voor privégebruik.

- Beschrijving van de onderdelen

1S-koppeling
2 Rozet
3 Afdichting
4Thermostat-douchekraan(CLT168SICR-L)/ Thermostat-badkraan (CLTO23SICR-L)
5 Mengkop (voorgemonteerd) (CLTO23SICR-L)

-Technischegegevens

Afmetingen: CLT168SICR-L: ca. 26 cm x 3,1 cm x 4,6 cm (h x d x b)

CLTO23SICR-L: ca. 26 cm x 13,6cm× 4,6cm (h × d × b)

Waterdruk: aanbevolen 1,5 bar - bij meer dan 6 bar drukregelaar instal- leren

Watertemperatuur: max. 60^

- Omvang van de levering

2 S-koppelingen
2 Rozetten
2 aufdichtingen

1 thermostaat-douchekraan (CLT168SICR-L) of 1 thermostaat-badkraan (CLTO23SICR-L)
1 montagehandleiding en gebruiksaanwijzing

Veiligheidsinstructies

WAARSCHUWING!

LEVENSGEVAAR EN KANS OP ONGEVALLEN VOOR KLEU

TERS EN KINDEREN! Laat kinderen nooit zonder toezicht bij het verpakkingsmateriaal.

Er bestaat verstikkingsgevaar. Houd het productuit de buurt van kinderen. Het product is geen speelgoed.

Dit product kan door kinderen vanaf 8aar en ouder alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebrukt, als zij onder toezicht staan of geinstrueerd werden met betrekking tot het veilige gebruik van het product en zij de hieruit voortvloeijeende bevaren begrijpen. Kinderen mogen nicht met het product spelen. Reinigung en onderhoud mogen Niet door kinderen zonder toezicht worden uitgevoerd.
VOORZICHTIG! LETSELGEVAAR! Controleer of alle onderdelen onbeschadigd en cor-rect gemonteerd zich. Bij onjuiste montage is erkans op verwonding. Beschadigde onderdelen

kunnen de veiligheid en functionaliteit nodelig beinvloeden.

Laat de montage uitsluitend door vakkundige personen uitvoeren.
VOORZICHTIGWATERSCHADE! Draai voor de montage de hoofdkraan van de watertoevoer zich.
Zorg ervoor dat alle aufdichtingen correct gemonteerd zijn.
Het product is nicht geschickt voor het gebruik op lagedruk-apparatuur en (drukloze) elektrische boilers.
Gebruik het product alleen in ruimten met een temperatuur boven 0^ . Onderbreek de wa-tertoevoer bij vorstgevaar en maak het product leeg.
Voorzichtig bij het instellen van warm water: kans op brandwonden!
Houd er rekening mee dat alle afdichtingen aan slijtage onderhevig zich en regelmatig要去en worden verrangen.
Verkeerd gemonteerde douche-sets können waterschade veroorzaken!
Ook bij een zorgvuldige productie kuren er scherpe randen ontstaan. Ga waarom bij de montage voorzichtig te werk.

Montage

Opmerking: controller na de eerste ingebruikname zorgvuldig of alle verbindingen goed afdichten.

Opmerking: bij een onjuiste montage is de garantieverlening - vooral voor gevolgschade - uit gesloten!

Opmerking: na de montage de工程技术 5
afschroeven, de waterleiding en de kraan goed
doorspoelen (warm-/koudwatertoevoer) zodate
verontreinigingen (splinters en hennepresten)
weggespoeld worden. Schroef de工程技术 5 na
hetdoorspoelen van de kraan wee op de uitstroom-opening.

Opmerking: spoel als u de kraan een langere tijd Niet hebt gebruikt de leidingen grondig door om stilstaand water en restanten te verwijderen.

Ruw de (kleinere) 1 / 2 schroefdraad van de S-kop-peling op met een zaagblad (zie afb. A).

Omwikkel de 1/2 -schroefdraad van de S-koppeling met wat aufdichttape (niet meegeleverd) (zie afb. B).
Schroef de beiden S-koppelingen met de klok mee in de wandaansluitingen. Houd er rekening mee dat beide S-koppelingen 1 onder een rechte hoek in de wand zitten en er even ver ingeschroefd要去en worden (zie afb.C).
Stel de S-koppelingen 1 zo af dat de afstand tussen de S-koppelingen 1 overeenkomt met de afstand tussen de aansluitingen op de kraan 4. Let erop dat de S-koppelingen 1 waar bij horizontaal waterpas worden afgesteld (zie afb. D).
Schroef een Rozet 2 handvast met de klok mee op de (grotere) schroefdraad van de gemonteerde S-koppelingen 1 zodat ze op de wand aanslitten (zie afb. E).
Leg de afdichtingen 3 in de wartelmoeren. Zet de kraan 4 vast door de wartelmoeren op de schroefdraad van de beiden S-koppelingen 1 te schroeven. Let er waar bij op dat de wartelmoeren Licht要去en ronddraaien en geen zwaar punt mogen hebben om het lekken van de aansluitingen te vermijden (zie aff. F).
Bij dethermostat-badkraan (CLTO23SICR-L) 4 na de montage de menckop 5 gegen de klok in er afschroeven, de waterleiding en de kraan goed doorspoelen (warm-/koudwatertoevoer) zodate verontreinigungen (splinters en hennepresten) weggespoeld worden. Schroef de menckop 5 na het doorspoelen van de kraan 4 met de klok mee weeop de uitsroomopening (zie aflb.G).

- Omschakelen tussen baden douchekraan (alleen CLTO23SICR-L)

Draai bij geopende kraan 4 de omstelknop waar achteren om de douchekop te gebruiken (zie afb. H).
Draai de omstelknop maar voren om de douchekop Niet meer te gebruiken (zie aflb.1).

Opmerking: bij het dichtdraaien van de kraan 4 wordt de douchekop-functie automatisch beeindigd.

- Reinigung en onderhoud

Gebruik voor de reiniging in geen geval benzine, oplosmiddelen of agressieve reinigingsmiddelen c.q. harde reinigingsborstels etc. Deze zouden het oppervlak van het product konnen beschadigen.
Reinig het product met een vochtige, zachte doek of een zeemleer.
Vergeet nicht om de entwickop 5 er regelmatin af te schroeven en eventuele kalkaanslag of verontreinigingen te verwijderen. Als de entwickkop 5 ernstig verruild is, worden geadviseerd om deze te verwangen door een neue.

- Onderhoud

Bedenk dat het kraan-bovenstuk een aan slijtage onderhevig onderdeel is en dat de kraan bij zeer kalkhoudend of verruild water eventu-eel elke 1-2aar vernieuwd moet worden.
Bij lekkages of zichbare beschadigingen aan de mengkraan 4 moet deze direct door eenvakman worden gecontroleerd of verrangen.
- Controller regardmatig of alle aansluitingen en verbindingen nog zichn en geen zichtbare beschadigingen vertonen.

Buitenbedrijfstelling

Onderbreek de watertoevoer voor de demon-tage van het product.
Houd er rekening mee dat er restwater kan lekken.
Ga voor de demontage in omgekeerde volgorde te werk als bij de montage.

Afvoer

De verpakking bestaat uit milieuvriendelijk grondstoffen die u via deplaatselijk recyclingcontainers kunt afvoeren.

Het product en de verpakkingsmaterialen zijn recyclebaar; verwijder deze afzonderlijk voor een betere afvalbehandeling. Het Triman-Logo geldt alleen voor Frankrijk.

Opmerking: de afbeeldingen dieren ter illustratie, afwijkingen van het product zijn möglichk. Technische wijzigingen blijven voorbehonden.

Service

NL:

Teknihall Benelux bvba

Brusselsstraat 33

BE-2321 Meer

Tel.: [phone]*

E-mail: [e-mail]

* Gratis nummer

BE:

Teknihall Benelux bvba

Brusselsstraat 33

BE-2321 Meer

Tel.: [phone]*

E-mail: [e-mail]

• Numéro gratuity

Garantie

Eisl Sanitär GmbH uit Salzburg verleent op het door u gekochtte product een fabrieksgarantie overeenkomstig de volgende garantievoorwaarden. Uw wettelijke aanspraken op garantie uit de koopovereenkomst met de verkoper evenals de wettelijke rechten worden door deze garantie nicht beperkt.

Garantievoorwaarden:

1. Omvang van de garantie

Eisil Sanitar GmbH staat garant voor een onberispelijke, doelmatige kwaliteit en afwerking van de materialen, een deskundige assemblage, aflichting en werkung.

De garantie geldt alleen voor het land waarin het product is gekocht.

De garantie omvat voor een gereduceerde garantieperiode van 1aar de garantie op de durzaamheid van Niet hoogglansverchroomde oppervlakken, zoals bijv. gebronzeerde of gekleurde oppervlakken.

Van de garantie uitgesloten zijn:

Corrosie in demengkop (luchtsproeier)
Thermostat
Kraan-bovenstuk
- Schade door ondeskundige montage, ingebruikname en behandeling
- Schade door invloeden van buitenaf, zoals bijv. brand, water, chemische inwerkingen
- Mechanische beschadiging door ongevallen, vallen of stoten
- Onopzettelijke of moedwillige vernieling
- Normale slijtage of gebrek aan onderhoud
- Schade ten gevolge van reparaties door nicht gekwalificierde Personen
- Onjuiste behandeling, onvoldoende verzorging evenals gebruik van ongeschichte schoonmaak-middelen
Chemische of mechanische inwerking tijdens transport, opslag, aansluiting, reparatie en gebruik van het product

2. Garantieverlening

De garantieverlening bestaat uit het door ons te bepalen kosteloos repareren, het Gratis leveren van verrangende onderdelen of een gelijkwaardig product gegen teruggave van het defecte onderdeel resp. het defecte product.

Als het betreffende type zich meer worden gemaakt, behouden wij ons hetrecht voor om maar eigenekeuze een verrangend product uit ons assoortiment te leveren dat zo zich mogelijk in de buurt komt van het teruggegeven type. Vervangen producten of onderdelen worden ons eigendom. De koper draagt de verzendkosten voor het opsturen van het product evenals de transportrisico's, voor zover Niet op hetzelfde moment eenrecht op garantieverlening volgens de wettelijk garantieregelingen van toepassing is. In de LASTGENOEMde gezallen vergoeden wij de verzendkosten. Gemaakte kosten voor uit- en inbouw, onderzoeken, vorderingen voor gederfdewinst en schadevergoeding zich eveneens uitgesloten van de garantie, net als verdergaande aanspraken

voor schade en verlies van welke aard dan ook die door het product of het gebruik ervan zijnveroorzaakt.

3. Aanspraak make op garantie

De aanspraak op garantie moet binnen de garantiperiode aan Eisl Sanitär GmbH, Himmelreich 1, 5020 Salzburg, OOSTENRIJK kenbaar worden gemaakt samen met het originele aankoopbewijs.

4. Garantiepiode

Als garantiepiode geldt in principe de periode die op het etiket resp. op de verpakking met betrekking tot het product is aangegeven. Mocht hier voor het specifieke product geen garantiepiode zijn aangegeven, dan bedraagt deze in principe 2aar vanaf aankoopdatum, waar bij de datum op de kassabon doorslaggebend is. Uitzondering: durzaamheid van hoogglansverchroomde oppervlakken, zoals bijv. gebronzeerde of gekleurde oppervlakken, hiervoord braagt de garantiepiode 1aar, doorslaggebend is ook hier de datum op de kassabon. Door de garantieverlening worden de garantiepiode voor het product noch verlangd noch vernieuwd. Garantieverleningen zich evenmin van invloed op de garantiepiode als Niet op hetzelfde moment een garantiieval conform de wettelijk bepalingen naast de verdere wettelijk voorwaarden voor een opschorting van toepassing is.

5.

Voor deze garantie geldt het Duitserecht met uitzondering van de overeenkomst van de Verenigde Naties over verdragen met betrekking tot de internationale aankoop van roerende zaken (CISG).

Mocht een bepaling in dit reglement geheel of gedeeltelijk Niet rechtsgeldig of onuitvoerbaar zijn of worden, of als partijen per ongeluk eenafspraak met betrekking tot een onderdeel in deze overeenkomst Nietং nagekomen, dan worden de geldigheid van de overige bepalingen in deze overeenkomst hierdoor Niet beinvloed.

In plaat van de ongeldige of onuitvoerbare inpaling of in plaats van de leemte in de overeenkomst treedt een geldige of uitvoerbare inpaling in werkig die

zo zich mogelijk in de buurt komt van de intenties van de ont geldige resp. onuitvoerbare bepaling. In geval van een leemte geldt die bepaling als overeengekomen die datgene benadert wat volgens de intentsies van deze overeenkomst zou�zijn afgesproken als men de aangelegenheid van te voren bedacht zou hebben. Dit geldt ook dan als de onteldigheid van een bepaling is gebaseerd op een in deze overeenkomst genormeerde maatstaf omtrent prestatie of tijd. In een dergelijk geval treedt een andere rechtsgeldige maatstaf omtrent prestatie of tijd in werkung die zo zich mogelijk in de buurt komt van de oorspronkelijk bedoelde overeengekomen maatstaf.

Deze garantiekaart is allén geldig met de bijbehorende originele kassabon.

Einleitung . 18
