Produkttyp	Thermostatische Dusch-/Badewannenarmatur
Marke	Livarno Lux
Modell	IAN 373271
Abmessungen (Duschmodell CLT168SICR-L)	ca. 26 cm (H) × 3,1 cm (T) × 4,6 cm (B)
Abmessungen (Wannenmodell CLT023SICR-L)	ca. 26 cm (H) × 13,6 cm (T) × 4,6 cm (B)
Gewicht	ca. 1,2 kg
Empfohlener Fließdruck	1,5 bar (maximal 6 bar mit Druckminderer)
Max. Wassertemperatur	60 °C
Versorgung	Warm- und Kaltwasser unter Druck (geschlossenes System)
Hauptfunktionen	Durchfluss- und Temperaturregelung, Dusch-/Badewannenmodus (CLT023SICR-L)
Umschaltung Dusche/Badewanne	Umschaltknopf seitlich (Modell CLT023SICR-L)
Lieferumfang	Armatur, 2 S-Anschlüsse, 2 Rosetten, 2 Dichtungen, Anleitung
Material	Verchromtes Messing
Pflege und Reinigung	Weiches, feuchtes Tuch, Mischdüse regelmäßig entkalken
Sicherheit	Nicht geeignet für Niederdruck-Warmwasserbereiter; Verbrennungsgefahr; vor Frost schützen
Ersatzteile und Reparierbarkeit	Mischdüse (Strahlregler), Dichtungen, S-Anschlüsse, Ventiloberteil (Verschleißteil)
Garantie	2 Jahre (1 Jahr für nicht verchromte Oberflächen)
Kundendienst	Teknihall Benelux (BE): [phone]

Häufig gestellte Fragen - IAN 373271 Livarno Lux

Kann ich diese Armatur selbst installieren?

Die Installation sollte von einem qualifizierten Techniker durchgeführt werden. Eine unsachgemäße Installation kann zu Undichtigkeiten und Schäden führen. Schalten Sie vor der Montage die Wasserzufuhr ab.

Welcher Wasserdruck wird empfohlen?

Der empfohlene Fließdruck beträgt 1,5 bar. Wenn der Druck 6 bar übersteigt, installieren Sie einen Druckminderer, um Verletzungsrisiken zu vermeiden.

Funktioniert diese Armatur mit einem Niederdruck-Warmwasserbereiter?

Nein, dieses Produkt ist für druckbeständige Warmwassersysteme (Zentralheizung, Durchlauferhitzer usw.) ausgelegt. Es ist nicht für Niederdruck-Warmwasserbereiter (Holzbad usw.) geeignet.

Wie wechsle ich vom Badewannenfüllmodus in den Duschmodus?

Beim Modell CLT023SICR-L drehen Sie den Umschaltknopf nach hinten, um in den Duschmodus zu wechseln, und nach vorne für den Badewannenmodus. Das Schließen der Armatur deaktiviert automatisch den Duschmodus.

Was tun bei einem Leck?

Überprüfen Sie zuerst die Dichtheit der Anschlüsse und die Position der Dichtungen. Wenn das Leck weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker. Das Ventiloberteil kann bei kalkhaltigem Wasser ein Verschleißteil sein, das alle 1-2 Jahre ausgetauscht werden muss.

Wie reinige ich die Armatur?

Verwenden Sie ein weiches, feuchtes Tuch oder ein Stück Leder. Vermeiden Sie aggressive Produkte (Benzin, Lösungsmittel, harte Bürsten). Entkalken Sie regelmäßig die Mischdüse, indem Sie sie abschrauben.

Was ist die maximale Wassertemperatur?

Die Wassertemperatur sollte 60 °C nicht überschreiten, um Verbrennungen und Produktschäden zu vermeiden.

Ist die Armatur garantiert?

Ja, die Herstellergarantie beträgt 2 Jahre (1 Jahr für nicht verchromte Oberflächen). Sie deckt Material- und Herstellungsfehler ab, jedoch nicht Schäden durch unsachgemäße Installation oder normale Abnutzung.

Wie schütze ich die Armatur vor Frost?

Bei Frost die Wasserzufuhr abstellen und das Produkt entleeren. Die Armatur darf nur in Räumen mit einer Raumtemperatur über 0 °C verwendet werden.

Was tun, wenn der Durchfluss nachlässt?

Schrauben Sie die Mischdüse (Strahlregler) ab und reinigen Sie sie, um Kalkablagerungen oder Fremdkörper zu entfernen. Spülen Sie auch die Leitungen nach längerer Inaktivität.

BEDIENUNGSANLEITUNG IAN 373271 Livarno Lux

Montage-, Bedienungs- und Sicherheitshinweise

NL BE

THERMOSTATISCHEDOUCHEKRAAN/ THERMOSTATISCHE BADVULKRAAN

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Montage, Bedienungs- und Sicherheitshinweise

Introduction

Technische gegevens.. 12

Thermostatische douchekraan/ Thermostatische badvulkraan

Inleiding

6. Salvatorische clausule

Bestimmungsgemäß Verwendung. 18

Teilebeschreibung. 18

Technische Daten. 18

Lieferumfang. 18

Sicherheitshinweise

Montage. 19

Umschalten von Wannenfull-/Brausebetrieb.

Reinigung und Pflege.

Wartung .Seite 20

Außerbetriebnahme .Seite 20

Entsorgung .Seite 20

Service .Seite 20

Garantie . 20

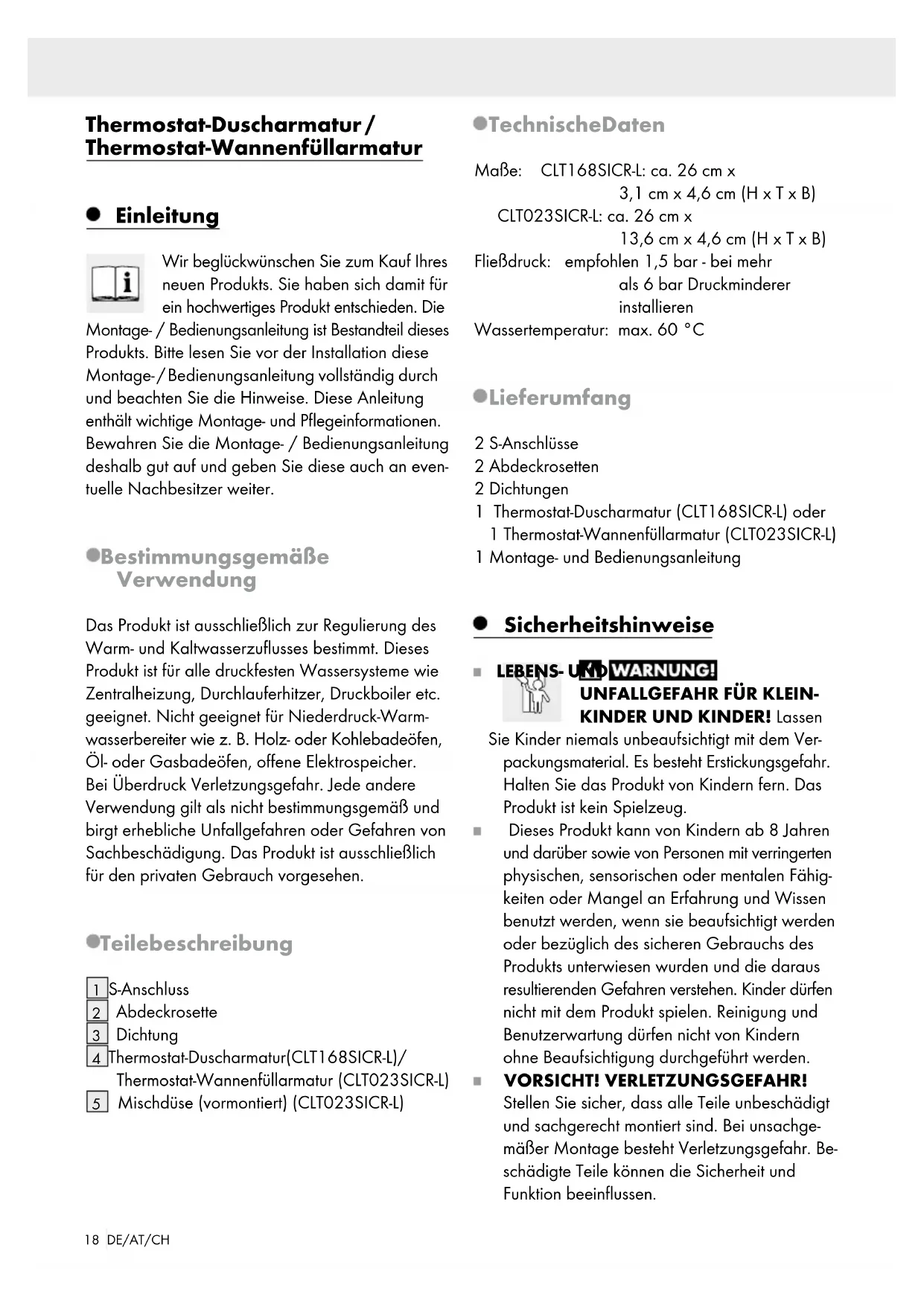

Thermostat-Duscharmatur/ Thermostat-Wannenfüllarmatur

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die

Montage- / Bedienungsanleitung ist Bestandteil these
Produkts.itte lessen Sie vor der Installation these
Montage-/Bedienungsanleitung vollständig durch und beachten Sie die Hinweise. These Anleitung enthalt wichtige Montage- und Pflegeinformationen. Bewahren Sie die Montage-/ Bedienungsanleitung deshalb gut auf und geben Sie diese auch an eventuelle Nachbesitzer weiter.

Bestimmungsgemäß Verwendung

Das Produkt ist ausschließlich zur Regulierung des Warm- und Kaltwasserzuflusses bestimmt. Dieses Produkt ist für alle druckfesten Wassersysteme wie Zentralheziehung, Durchlauferhitzer, Druckboiler etc. geeignet. Nicht geeignet für Niederdruck-Warmwasserbereiter wie z. B. Holz- oder Kohlebadeöfen, Öl- oder Gasbadeöfen, offene Elektrospeicher. Bei Überdruck Verletzungsgefahr. Jede andere Verwendung gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren oder Gefahren von Sachbeschädigung. Das Produkt ist ausschließlich für den privaten Gebrauch vorgesehen.

Teilebeschreibung

1 S-Anschluss
2 Abdeckrosette
Dichtung
4 Thermostat-Duscharmatur(CLT168SICR-L)/Thermostat-Wannenfullarmatur (CLTO23SICR-L)
5 Mischduse (vormontiert) (CLTO23SICR-L)

-Technische Daten

MaBe: CLT168SICR-L: ca. 26 cm x

$$ 3, 1 \mathrm {c m} \times 4, 6 \mathrm {c m} (\mathrm {H} \times \mathrm {T} \times \mathrm {B}) $$

CLTO23SICR-L: ca. 26 cm ×

$$ 1 3, 6 \mathrm {c m} \times 4, 6 \mathrm {c m} (\mathrm {H} \times \mathrm {T} \times \mathrm {B}) $$

Fließdruck: empfohlen 1,5 bar - bei mehr

als 6 bar Druckminderer installieren

Wassertemperatur: max. 60^

Lieberumfang

2 S-Anschlüsse
2 Abdeckrosetten
2 Dichtungen

1 Thermostat-Duscharmatur (CLT168SICR-L) oder 1 Thermostat-Wannenfullarmatur (CLT023SICR-L)
1 Montage- und Bedienungsanleitung

- Sicherheitshinweise

LEBENS-UKDWARNUNG!

UNFALLGEFAHR FÜR KLEINKINDER UND KINDER! Lassen

Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr. Halten Sie das Produkt von Kindern fern. Das Produkt ist kein Spielzeug.

Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt speilen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

VORSICHT! VERLETZUNGSGEFAHR!

Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachgemäß Montage besteht Verletzungsgefahr. Beschädigte Teile können die Sicherheit und Funktion beeinflussen.

Lassen Sie die Montage nur durch fachkundige Personen durchführren.
VORSICHT WASSERSCHADEN! Stellen Sie vor der Montage die allgemeine Wasserzuführung ab.
Achten Sie darauf, dass alle Dichtungen den korrekten Sitz haben.
Das Produkt ist nicht für die Verwendung an Niederdruckgeräten und offen (drucklosen) Elektrokleinspeichern geeignet.
- Verwenden Sie das Produkt nur in Räumen mit einer Temperatur über 0^ . Unterbrechen Sie bei Frostgefahr die Wasserzufuhr und entleeren Sie das Produkt.
Vorsicht bei Warmwassereinstellung: Verbrühungsgefahr!
- Bitte beachten Sie, dass die Dichtungen Verschleibteile sind, welche von Zeit zu Zeit ausgetaucht werden müssen.
Fehlerhaft montierte Armaturen können Wasser-schäden verursachen!
Auch bei einer sorgfälligen Produktion konnen scharfe Kanten entstehen. Gehen Sie dazu bei der Montage mit Vorsicht vor.

Montage

Hinweis: Prufen Sie alle Verbindungen nach der ersten Inbetriebnahme sorgfältig auf Dichtigkeit.

Hinweis: Bei fehlerhafter Montage ist die Gewährleistung - insbesondere für Folgeschäden - ausgeschlossen!

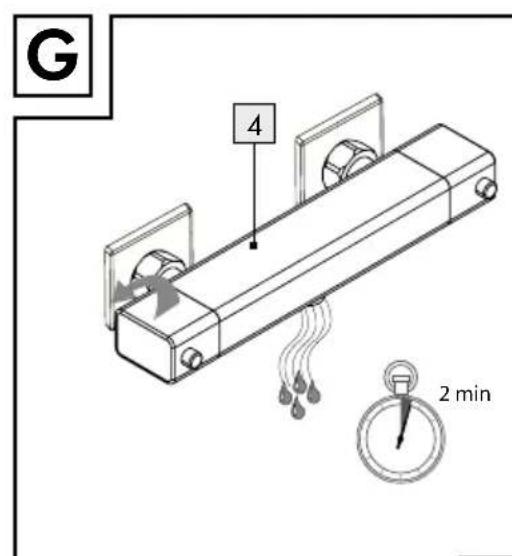

Hinweis: Nach der Montage die Mischduse 5 abschrauben, die Rohrleitung und die Armatur gut durchspullen (Warm-/Kaltwasserzufuhr), damit Verschmutzungen (Späne und Hanfreste) Herausgesplt werden. Schrauben Sie die Mischduse 5 nach Spülung der Armatur wieder an den Auslauf an.

Hinweis: Spüssen Sie nach längerem Nichtgebrauch der Armatur die Leitungen gründlich durch, um abgestandenes Wasser und Rückstände zu entfernen.

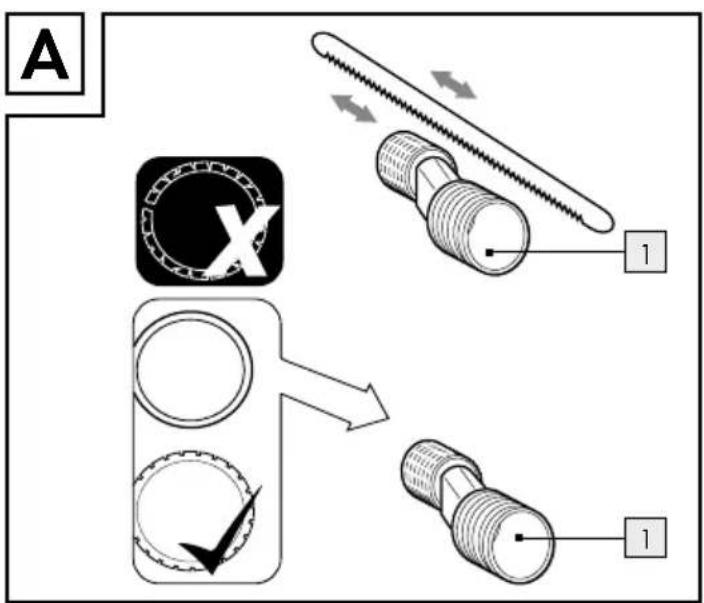

Rauen Sie das (kleinere) 1 / 2 -Gewinde der S-Anschlüsse 1 mit einer Sage an (siehe Abb. A).

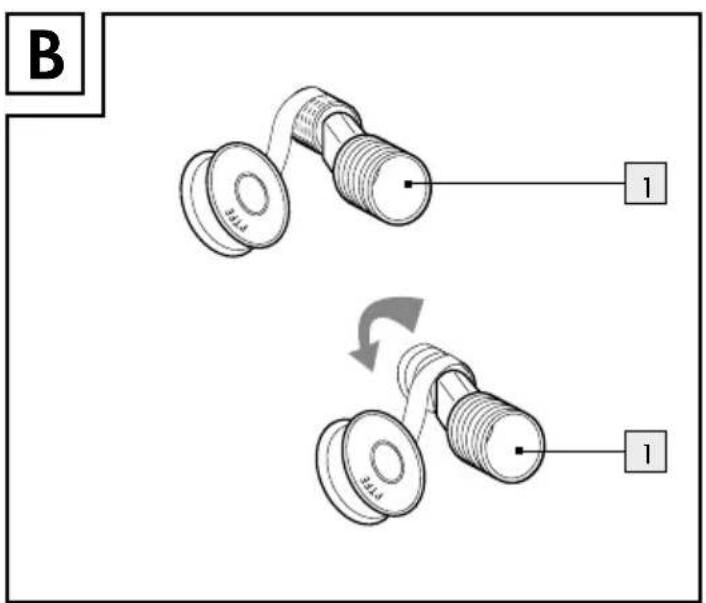

Umwickeln Sie die 1 / 2 -Gewinde der S-Anschlisse mit etwas Dichtband (nicht im Lieferumfang enthalten) (siehe Abb. B).

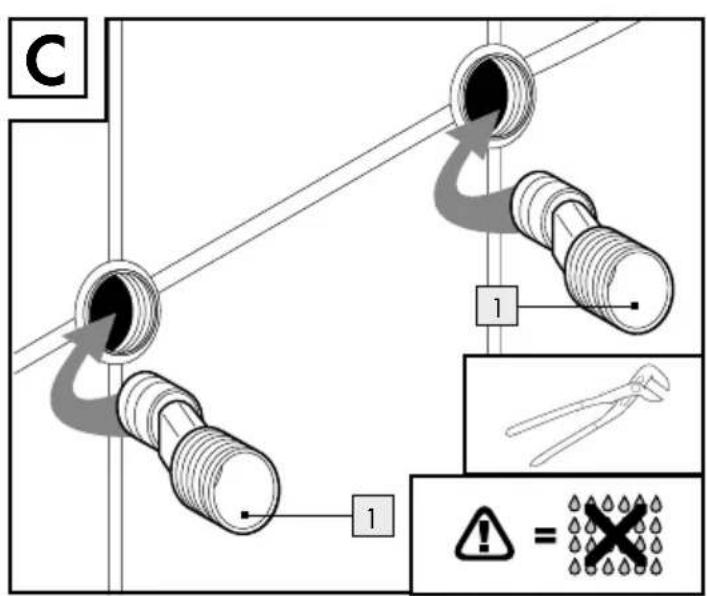

Schrauben Sie die beiden S-Anschlusses im Uhrzeigersinn in die Wandanschlusses. Beachten Sie damit, dass beiden S-Anschlusses recht-winklig an der Wand sitzen und gleichmäßig welt eingeschraubt werden müssen (siehe Abb. C).

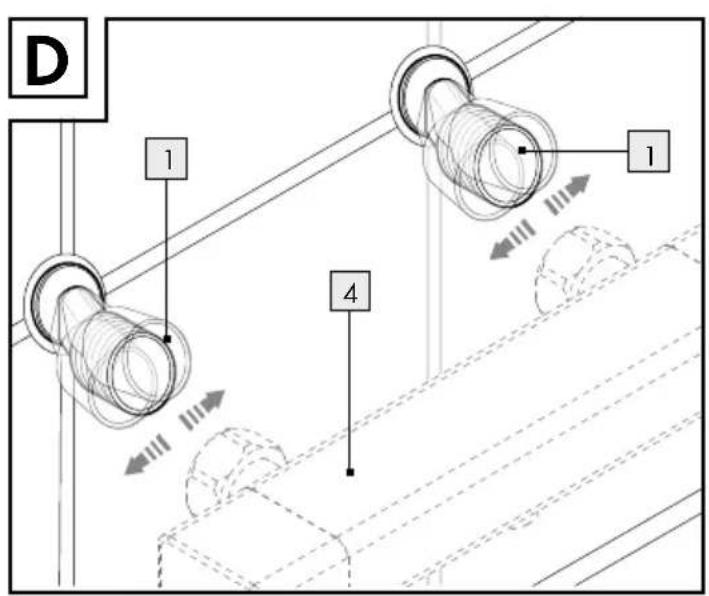

Richten Sie die S-Anschlüsse 1 so aus, dass der Abstand der S-Anschlüsse 1 dem Abstand der Anschlüsse an der Armatur 4 entspricht. Achten Sie daraufuf, dass die S-Anschlüsse 1 damit waagerecht ausgerichtet sind (siehe Abb.D).

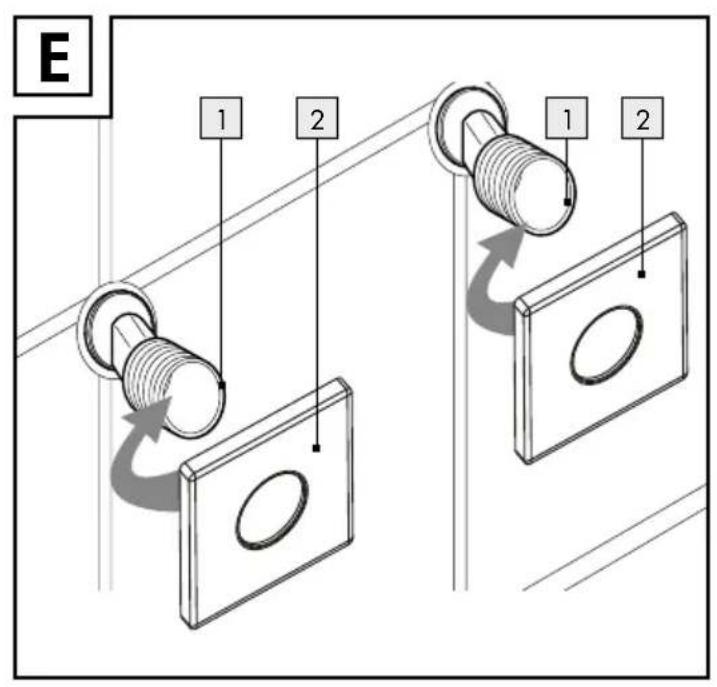

Schrauben Sie jeweils eine Abdeckrosette 2 im Uhrzeigersinn handfest auf die (großeren) Gewinde der montierten S-Anschlusses, so dass sie an der Wand abschreiben (siehe Abb. E).

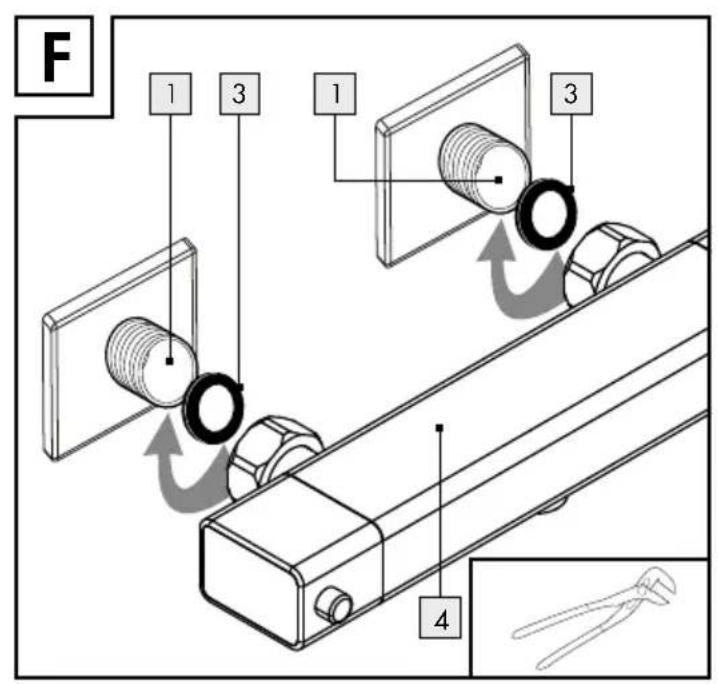

- Legen Sie die Dichtungen 3 in die Überwurf-muttern. Fixieren Sie die Armatur 4, indem Sie die Überwurfmuttern auf die Gewinde der beiden S-Anschlüsse 1 schrauben. Beachten Sie darauf, dass sich die Überwurfmuttern kein aufschrauben setzen,Müssen und nicht verkanten dürfen, um eine Undichtigkeit der Anschlüsse zu vermeiden (siehe Abb.F).

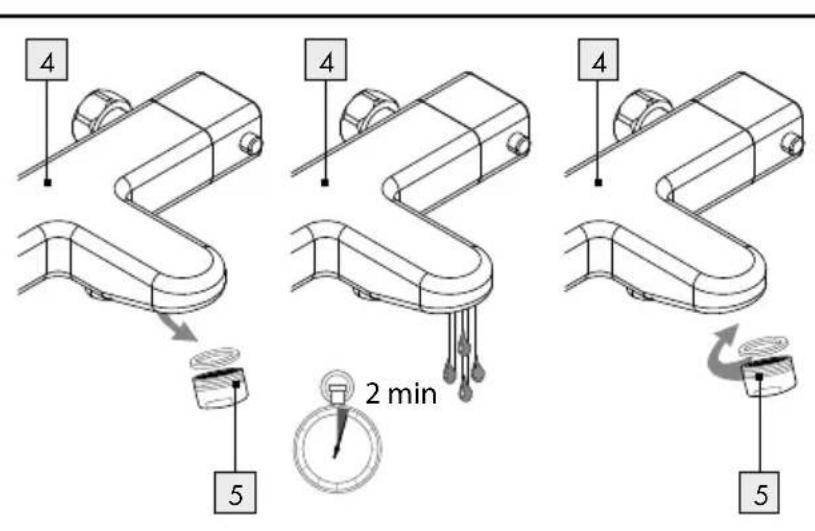

Bei der Thermostat-Wannenfüllarmatur (CLT-023SICR-L) 4 nach der Montage die Mischdüse 5 gegen den Uhrzeigersinn abschrauben, die Rohrleitung und die Armatur gut durchspälen (Warm-/Kaltwasserzufuhr), damit Verschmutzungen (Späne und Hanfreste) herausgespllt werden. Schrauben Sie die Mischdüse 5 nach Spülung der Armatur 4 im Uhrzeigersinn wieder an den Auslauf an (siehe Abb. G).

Umschalten von Wannen-/ Brausebetrieb (nur CLTO23SICR-L)

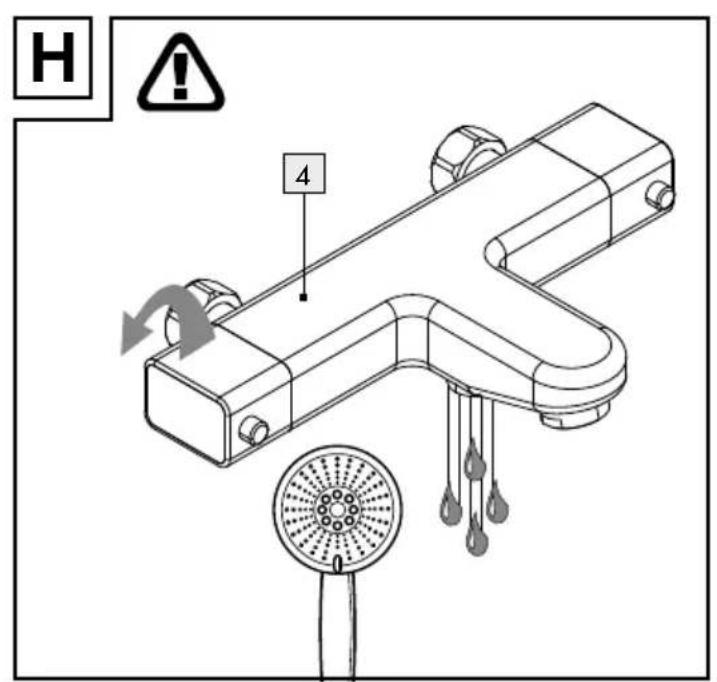

Drehen Sie bei geöffneter Armatur 4 den Umschaltkopf nach hinten, um in den Brausebetrieb zu wechseln (siehe Abb. H).

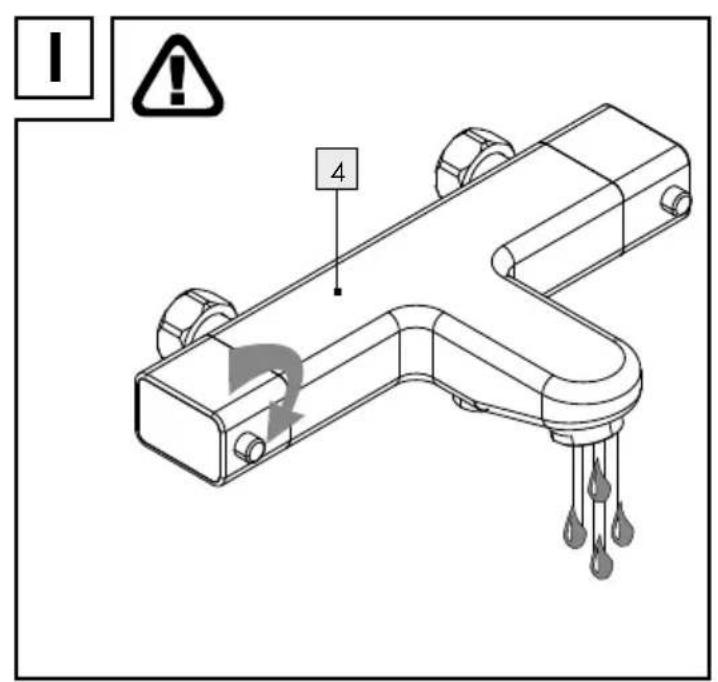

Drehen Sie den Umschaltkopf nach vorne, um den Brausebetrieb zu beenden (siehe Abb. I).

Hinweis: Beim Schlieben der Armatur wird der Brausebetrieb automatisch beendet.

Reinigung und Pflege

• Verwenden Sie zur Reinigung keinesfalls Benzin, Lösungsmittel oder aggressive Reiniger, bzw. harte Reinigungsbürsten etc. Diese konnten die Oberfläche des Produkts beschädigen.
  Reinigen Sie das Produkt mit einem feuchten, weichen Tuch oder einem Leder.
  Vergessen Sie nicht, die Mischduse 5 in re-gelmaBigen Abständen auszuschrauben und evtl. kalkhaltige Rückstände oder Fremdkörper zu entfern. Es empfeht sich, die Mischduse 5 bei sehr hoher Verschmutzung gegen eine neue zu wechseln.

Wartung

-itte beachten Sie, dass ein Ventiloberteil ein Verschleibeil ist, und dass Sie das Ventil bei sehr kalkhaltigem oder verschmutzem Wasser ggf. alle 1-2 Jahre erneuern müssen.
Bei Undichtigkeiten oder sightbaren Beschädigungen an der Armatur 4 sollte diese sofort durch einen Fachmann überprüft bzw. ausge-tauscht werden.
Prufen Sie in regelmäßigen Abständen alle Anschlüsse und Verbindungen auf Dichtheit oder sightbare Beschädigungen.

- Außerbetriebnahme

Unterbrechen Sie die Wasserzufuhr vor der Demontage des Produktes.
Achten Sie auf auslaufendes Restwasser.
Führer Sie die Demontage in umgekehrter Reihenfolge der Montageanleitung durch.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen konnen.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfaren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Hinweis: Die Abbildungen dien der bildlichen Darstellung, Abweichungen vom Produkt sind möglich. Technische Änderungen bleiben vorbehalten.

Service

DE:

Eisl

Hullerweg 1

DE-49134 Wallenorst

Tel: [phone]*

Fax: [phone]

E-Mail: [e-mail]

* Kostenfreie Nummer

AT:

Eisl

Hullerweg 1

DE-49134 Wallenorst

Tel.: [phone]*

Fax:[phone]

E-Mail: [e-mail]

* Kostenfreie Nummer

Garantie

Die Eisl Sanitär GmbH aus Salzburg übernimmt für das von Ihnen erworbene Produkt eine Herstellergarantie gemäß den nachstehenden Garantiebedingungen. Ihr gesetzlichen Gewährleistungsansprüche aus dem Kaufvertrag mit dem Verkauf sowie gesetzliche Rechte werden durch diese Garantie nicht eingeschränkt.

Garantiebedingungen:

1. Umfang der Garantie

Die Eisl Sanitär GmbH gewahrt eine Garantie für einwandfrei, dem Zweck entsprechende Werkstoffbeschaffenheit und Werkstoffverarbeitung, fachgerechten Zusammenbau, Dichtheit und Funktion.

Die Garantie gilt nur für das Land, in dem das Produkt gekauft worden ist.

Von der Garantie umfasst ist für eine reduzierte Garantiezeit von 1 Jahr die Garantie auf die Haltbarkeit nicht hochglanzverchromter Oberflächen, wie z. B. bronzierter oder Farbiger Oberflächen.

VonderGarantieausgeschlossensind:

• Korrosion in den Mischdüssen (Luftsprudler)
  Thermostat
• Ventiloberteil
• Schaden durch unsachgemäße Montage, Inbetriebnahme und Behandlung
• Schaden durch äußere Einflüsse, wie z. B. Feuer, Wasser, chemische Einwirkungen
• Mechanische Beschädigung durch Unfall, Fall, oder Stöß
• Fahrlässige oder mutwillige Zerstörung
• Normale Abnutzung oder Wartungsmängel
• Schaden infolge Reparaturen durch nicht qualifi-zierte Personen
• Unsachgemäß Behandlung, ungenügende Pflege sowie Verwendung ungeeigneter Putzmittel
  Chemische oder Mechanische Einwirkung während Transport, Lagerung, Anschluss, Reparatur und Benutzung des Produktes

2. Garantieleistung

Die Garantieleistung bezieht sich nach unserer Wahl auf die unentgeltliche Reparatur, die kostenlose Lieferung von Ersatzteilen oder eines gleichwertigen Produktes gegen Rückgabe des fehlerhaften Teils bzw. des fehlerhaften Produktes.

Sollte der betreffende Typ nicht mehr hergestellt werden, behalten wir uns vor, nach eigener Wahl ein Ersatzprodukt aus unserem Sortiment zu liefern, welches dem zurückgegebenen Typ so nah wie möglich kommt. Ersetzte Produkte oder Teile gehen in unser Eigentum über. Bei Einsendung des Produktestragt der Kaufer die Transportkosten sowie das Transportrisiko, soweit nicht zugleich ein Gewährleistungsfall nach den gesetzlichen Gewährleistungsregelungen vorliegt. In leztlgenannten Fällen erstatten wir die Transportkosten. Die Erstattung von Aufwendungen für Aus- und Einbau, Überprüfung, Forderungen nach entgangenem Gewinn und Schadenersatz sind von der Garantie ebenso ausgeschlossen, wie weitergehende Ansprüche für Schäden und Verluste gleich welcher Art, die durch das Produkt oder dessen Gebrauch verursacht wurden.

1. Geltendmachung des Garantieanspruchs Der Garantieanspruch muss innerhalb der Garantiezeit gegenüber der Eisl Sanitär GmbH, Himmelreich 1, 5020 Salzburg, AUSTRIA unter Vorlage des Original-Kaufbeleges geltend gemacht werden.

4. Garantiezeit

Als Garantiezeit gilt grundsätzlich diejenige Dauer, die auf dem Etikett bzw. auf der Verpackung jeweils produktbezogen angegeben ist. Sollte hier keine Garantiezeit Produktspezifisch ausgelobt sein, beträgt diese grundsätzlich 2 Jahre ab Kaufdatum, wobei das Datum auf dem Kaufbeleg maßgeblich ist. Ausnahme: Haltbarkeit jeder weder hochglanzverchromten Oberflache, wie bspw. bronzierte oder farbige Oberflächen, hierfür beträgt die Garantiezeit 1 Jahr, maßgeblich ist auch hier das Datum auf dem Kaufbeleg.

Durch Garantieleistungen wird die Garantiezeit für das Produkt weder verlangert noch erneuert. Garantieleistungen hemmen auch die Gewährleistungszeit nicht, wenn nicht zugleich ein Gewährleistungsfall nach Maßgabe der gesetzlichen Bestimmungen darüber den weiteren gesetzlichen Voraussetzungen für eine Hemmung vorliegt.

5.

Für diese Garantie gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

6. Salvatorische Klausel

Sollte eine Bestimmung dieser Regelungen ganz oder teilweise rechtsunwirksam oder undurchführbar sein oder werden, oder sollen den Parteien versehentlich eine Regelung in Bezug auf einen Punkt these Vertrages nicht getroffen haben, so wird die Geltung der übrigen Bestimmungen these Vertrages hierdurch nicht berührt. An die Stelle der unwirksamen oder undurchführbarsen Bestimmung oder an die Stelle der Vertragsrücke tritt eine wirksame oder durchfuhrbare Bestimmung, die dem Sinn und Zweck der ungültigen bzw. undurchfuhrbaren Bestimmung am nachsten kommt. Im Falle einer Lücke gilt diejenige Bestimmung als vereinbart, die dem entspricht, was dem Sinn und Zweck这点es Vertrages vereinbart worden ware, hatte man die Angelegenheit von

vorneherein bedacht. Dies gilt auch dann, wenn die Unwirksamkeit einer Bestimmung auf einem in diesen Vertrag normierten Maß der Leistung oder Zeit beruht. In einem solchen Fall tritt ein dem Gewonnen möglichst naheCOMMendesrechtlich zulässiges Maß der Leistung oder Zeit an die Stelle des Vereinbarten.

These Garantiekarte ist nur gültig mit dem dazugehörigen Original-Kaufbeleg.

Eisl Sanitär GmbH

Himmelreich 1

5020 Salzburg

AUSTRIA
