GEBRUIKSAANWIJZING MPPA09CRN7 COMFEE

Veiligheidsmaatregelen ------------------------------------------------------------------ 02 Voorbereiding vóór installatie Voordat je aan de slag gaat ------------------------------------------------------------- 13 Productoverzicht ------------------------------------------------------------------------- 14 Installatie-aanwijzingen Installatieoverzicht ----------------------------------------------------------------------- 17 Installatie gids ----------------------------------------------------------------------------- 19 Gebruiksaanwijzing Leer uw AC kennen -----------------------------------------------------------------------22 Afwateringsgids --------------------------------------------------------------------------24 Reiniging & onderhoud ------------------------------------------------------------------25 Berg de eenheid op als deze niet wordt gebruikt -----------------------------------26 PROBLEEMOPLOSSEN ------------------------------------------------------------------27Veiligheidsmaatregelen Moet het waarschuwingsbericht lezen. Het is echt belangrijk dat u de Veiligheidsmaatregelen leest voordat u het apparaat gaat installeren en gebruiken. Het verkeerd installeren als gevolg van het negeren van de instructies kan tot ernstige schade of letsel leiden. De ernst van mogelijke schade of letsel wordt geclassificeerd als WAARSCHUWING of VOPGELET. Lees deze gebruiksaanwijzing vóór gebruik/inbedrijfstelling zorgvuldig en aandachtig door en bewaar deze voor later gebruik in de directe omgeving van de opstellingsplaats of het apparaat! Uitleg Over de Symbolen WAARSCHUWING Het signaalwoord duidt op een gevaar met een gemiddeld risiconiveau dat, als het niet wordt vermeden, kan leiden tot de dood of ernstig letsel. OPGELET Dit signaalwoord geeft een gevaar aan met een lage gevaarzetting dat tot licht of middelzwaar letsel kan leiden als het niet wordt voorkomen. WAARSCHUWING

• De installatie moet worden uitgevoerd volgens de installatie-instructies. Een verkeerd uitgevoerde installatie kan waterlekkage, een elektrische schok of brand veroorzaken.

• Gebruik voor de installatie alleen de meegeleverde accessoires en onderdelen, en het gespecificeerde gereedschap. Het gebruik van niet-standaard onderdelen kan waterlekkage, elektrische schokken, brand en letsel of materiële schade veroorzaken.

• Zorg ervoor dat het stopcontact dat u gebruikt geaard is en de juiste spanning heeft. Het stroomsnoer is uitgerust geaard om elektrische schokken te voorkomen. Informatie over het voltage is te lezen op het naamplaatje van de eenheid.

• Uw apparaat moet worden gebruikt in een goed geaard stopcontact. Als het stopcontact dat u wilt gebruiken niet voldoende is geaard of beschermd door een tijdvertragingszekering of stroomonderbreker (de benodigde zekering of stroomonderbreker wordt bepaald door de maximale stroomsterkte van het apparaat). De maximale stroomsterkte staat vermeld op het naamplaatje op de unit), laat een gekwalificeerde elektricien het juiste stopcontact installeren.

• Raak het apparaat niet aan met natte of vochtige handen of op blote voeten.

• Als de airconditioner tijdens gebruik omvalt, schakel het apparaat dan onmiddellijk uit en haal de stekker uit het stopcontact. Controleer de eenheid visueel om er zeker van te zijn dat deze niet werd beschadigd. Neem contact op met een technicus of de klantenservice voor hulp als u vermoedt dat de eenheid is beschadigd.

• Bij onweer moet de stroom worden uitgeschakeld om schade aan de machine door bliksem te voorkomen. 02• Uw airconditioner moet zo worden gebruikt dat deze beschermd is tegen vocht. bijv. condensatie, spatwater, enz. Plaats of bewaar uw airconditioner niet op een plek waar deze kan vallen of in water of een andere vloeistof getrokken kan worden. Koppel het apparaat onmiddellijk los als dit gebeurt.

• Installeer het apparaat op een vlakke, stevige ondergrond. Als u dit niet doet, dan kan dit leiden tot schade of veel lawaai en trillingen.

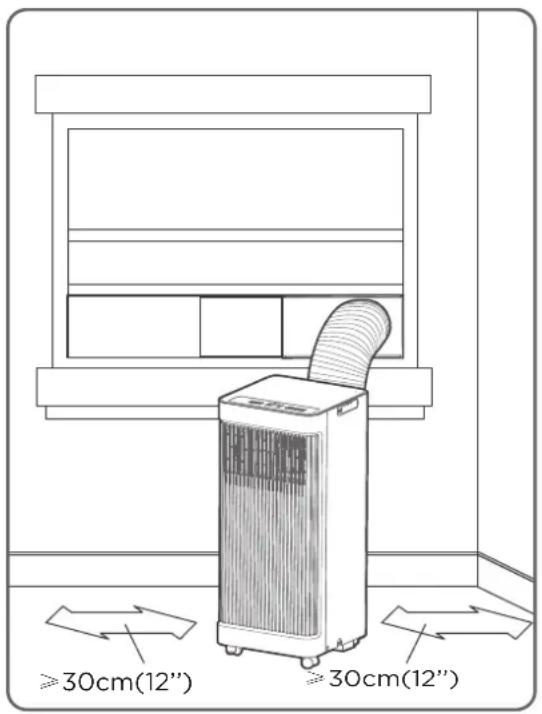

• De unit moet vrij worden gehouden van obstakels om een goede werking te garanderen en veiligheidsrisico's te beperken.

• Wijzig de lengte van het netsnoer niet en gebruik geen verlengsnoer om het apparaat van stroom te voorzien.

• Deel geen enkel stopcontact met andere elektrische apparaten. Een verkeerde voeding kan brand of een elektrische schok veroorzaken.

• Installeer uw airconditioner niet in een natte ruimte, zoals een badkamer of wasruimte. Elektrische onderdelen kunnen kortsluiten als ze te veel aan water worden blootgesteld.

• Installeer het apparaat niet op een locatie waar het kan worden blootgesteld aan brandbaar gas, omdat dit brand kan veroorzaken.

• Het apparaat heeft wielen om het verplaatsen te vergemakkelijken. Let erop de wieltjes niet op een dik tapijt te gebruiken of over objecten te laten rollen omdat dit tot omvallen kan leiden.

• Gebruik een apparaat niet als het gevallen of beschadigd is.

• Het toestel met elektrische verwarming moet minimaal 1 meter ruimte hebben tot brandbare materialen.

• Alle bedrading moet strikt worden uitgevoerd in overeenstemming met het bedradingsschema dat zich in de unit bevindt.

• De printplaat (PCB) van het apparaat is voorzien van een zekering om overstroombeveiliging te bieden. De specificaties van de zekering zijn afgedrukt op de printplaat, zoals: T 3.15A / 250V, enz.

• Als de waterafvoerfunctie niet in gebruik is, houd dan de bovenste en onderste aftapplug stevig op het apparaat gericht om verstikking te voorkomen. Berg de afvoerplug veilig op als deze niet wordt gebruikt om te voorkomen dat kinderen er door kunnen stikken.

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of een gebrek aan ervaring en kennis, als zij onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren die ermee gepaard gaan. Kinderen mogen niet spelen met het apparaat. Het schoonmaken en het plegen van onderhoud mag niet door kinderen zonder toezicht worden gedaan.

• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten of een gebrek aan ervaring en kennis, tenzij zij toezicht hebben gekregen of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Kinderen dienen onder toezicht te staan om te voorkomen dat zij met het apparaat gaan spelen. Rondom het apparaat moeten kinderen altijd onder toezicht staan.

• Als het netsnoer beschadigd is, moet het vervangen worden door de fabrikant, zijn serviceagent of gelijkwaardig gekwalificeerde personen om gevaar te voorkomen. OPGELET 03• Gebruik dit product niet voor andere functies dan die beschreven in deze handleiding.

• Schakel vóór het reinigen de stroom uit en haal de stekker uit het stopcontact.

• Schakel de stroom uit als er vreemde geluiden, geuren of rook uit komen.

• Druk met niets anders dan uw vingers op de knoppen op het bedieningspaneel.

• Verwijder geen vaste afdekkingen. Gebruik dit apparaat nooit als het niet goed werkt, of als het is gevallen of beschadigd is geraakt.

• Bedien of stop het apparaat niet door de stekker van het netsnoer in het stopcontact te steken of eruit te trekken.

• Gebruik geen gevaarlijke chemicaliën om het apparaat schoon te maken of ermee in contact te komen. Gebruik het apparaat niet in de aanwezigheid van ontvlambare stoffen of dampen zoals alcohol, insecticiden, benzine, enz.

• Vóór reiniging of ander onderhoud moet het apparaat worden losgekoppeld van het elektriciteitsnet.

• Verwijder geen vaste afdekkingen. Gebruik dit apparaat nooit als het niet goed werkt, of als het is gevallen of beschadigd is geraakt.

• Laat het snoer niet onder tapijt lopen. Bedek het snoer niet met vloerkleden, lopers of andere soortgelijke bedekkingen. Leg het snoer nooit onder meubels of andereapparaten. Leg het snoer altijd uit de buurt van een gebied waar gelopen wordt zodat niemand er over kan struikelen.

• Gebruik het apparaat niet als het snoer, de stekker, de stroomzekering of de stroomonderbreker beschadigd zijn. Gooi het apparaat weg of stuur het terug naar een geautoriseerd servicepunt voor onderzoek en/of reparatie.

• Om het risico op brand of elektrische schokken te verminderen, mag u deze ventilator niet gebruiken met een solid-state snelheidsregelaar.

• Het apparaat moet worden geïnstalleerd in overeenstemming met de nationale bedradingsvoorschriften.

• Neem contact op met een erkende servicemonteur voor reparatie of onderhoud van dit apparaat.

• Neem contact op met de erkende installateur voor installatie van dit toestel.

• Bedek of blokkeer de inlaat- en uitlaatroosters niet.

• Vervoer uw airconditioner tijdens gebruik altijd verticaal en plaats hem op een stabiele, vlakke ondergrond.

• Neem altijd contact op met een gekwalificeerd persoon om reparaties uit te voeren. Als het snoer beschadigt is moet het vervangen worden door een nieuw snoer van de fabrikant van het product en mag het niet gerepareerd worden.

• Houd de stekker vast bij de kop van de stekker wanneer u deze eruit haalt.

• Schakel het product uit wanneer het niet in gebruik is.

• Hoe u het apparaat op zijn steun bevestigt, raadpleeg de installatie-instructies.

1. Gefluoreerde broeikasgassen zitten in de hermetisch afgesloten apparatuur. Voor

specifieke informatie over het type, de hoeveelheid en het CO2-equivalent in ton van het gefluoreerde broeikasgas (op sommige modellen), verwijzen wij u naar het relevante etiket op het apparaat zelf.

2. De Installatie, onderhoud en reparatie van dit apparaat moet worden uitgevoerd

door een gekwalificeerd technicus.

3. Het verwijderen en recyclen van het apparaat moet worden uitgevoerd door een

gekwalificeerd technicus. Opmerking over Gefluoreerde Gassen (Dit is niet van toepassing op de unit die R290-Koelmiddel gebruikt) 04• Naleving van de nationale gasregelgeving moet in acht worden genomen. Houd ventilatieopeningen vrij van obstructies.

• Het apparaat moet zodanig worden opgeslagen dat mechanische schade wordt voorkomen.

• Een waarschuwing dat het apparaat moet worden opgeslagen in een goed geventileerde ruimte waar de kamergrootte overeenkomt met de kameroppervlakte zoals gespecificeerd voor gebruik.

• Iedere persoon die betrokken is bij het werken aan of inbreken in een koelcircuit moet in het bezit zijn van een geldig certificaat van een door de industrie geaccrediteerde beoordelingsinstantie, die hun competentie autoriseert om veilig met koudemiddelen om te gaan in overeenstemming met een door de industrie erkende beoordelingsspecificatie.

• Onderhoud mag alleen worden uitgevoerd zoals aanbevolen door de fabrikant van de apparatuur. Onderhoud en reparatie waarvoor de hulp van ander deskundig personeel nodig is, moeten worden uitgevoerd onder toezicht van de persoon die bevoegd is in het gebruik van ontvlambare koelmiddelen.

• Volg de instructies zorgvuldig op voor het hanteren, installeren, opruimen en onderhouden van de airconditioner om schade of gevaar te voorkomen. Ontvlambaar koelmiddel wordt gebruikt in de airconditioner. Bij onderhoud of verwijdering van de airconditioner moet het koelmiddel (R32 of R290) op de juiste manier teruggewonnen worden, en dus niet rechtstreeks in de lucht ontsnappen.

• Er mag zich geen open vuur of apparaat zoals een schakelaar bevinden dat vonken/boogvorming kan veroorzaken in de buurt van de airconditioner, om te voorkomen dat het gebruikte ontvlambare koelmiddel ontbrandt.

• Gebruik geen andere middelen om het ontdooiproces te versnellen of schoon te maken dan die aanbevolen door de fabrikant.

• Het apparaat moet worden opgeslagen in een ruimte zonder continu werkende ontstekingsbronnen (bijvoorbeeld: open vuur, een werkend gastoestel of een werkende elektrische verwarming).

• Niet doorboren of verbranden.

• Houd er rekening mee dat de koudemiddelen geen geur mogen bevatten.

• Het apparaat moet worden geïnstalleerd, bediend en opgeslagen in een ruimte met een vloeroppervlak afhankelijk van de hoeveelheid koelmiddel die moet worden bijgevuld. Voor specifieke informatie over het soort gas en de hoeveelheid verwijzen wij u naar het betreffende label op het toestel zelf. Wanneer er verschillen zijn tussen het etiket en de handleiding op de Min. beschrijving van de kamerruimte, prevaleert de beschrijving op het etiket. WAARSCHUWING bij het gebruik van het koelmiddel R290. Voor R290 hoeveelheid koelmiddel (kg) Min. kameroppervlakte (m) Min. kameroppervlakte (m)

0,0836 05• Volg de instructies zorgvuldig op voor het opslaan of onderhouden van de airconditioner om mechanische schade te voorkomen.

• Er wordt brandbaar koelmiddel gebruikt in de airconditioner. Volg de instructies zorgvuldig om elk gevaar te kunnen vermijden. Voor speciale informatie over het type gas en de hoeveelheid verwijzen wij u naar het betreffende label op het toestel zelf.

• Het apparaat moet worden opgeslagen in een ruimte zonder voortdurend open vuur (bijvoorbeeld een werkend gastoestel) en ontstekingsbronnen (bijvoorbeeld een werkende elektrische kachel). Opgelet: Risico op brand/ontvlambare materialen (Alleen vereist voor R32 / R290-aparaten) Verklaring van de symbolen die op de unit weergegeven worden (Alleen voor de unit gebruikt R32/R290-Koelmiddel):

2. Markering van apparatuur met behulp van symbolen Zie de lokale voorschriften.

3. Verwijdering van apparatuur met ontvlambare koelmiddelen Zie de nationale

4. Opslag van apparatuur of apparaten De opslag van apparatuur moet altijd in

overeenstemming zijn met de instructies van de fabrikant.

5. Opslag van verpakte (onverkochte) apparatuur De bescherming van het

opslagpakket moet zodanig zijn geconstrueerd dat mechanische schade aan de apparatuur in de verpakking geen lekkage van de koelmiddelvulling veroorzaakt. Het maximale aantal uitrustingen dat samen mag worden opgeslagen wordt bepaald door lokale regelingen.

6. Informatie over het plegen van onderhoud

1) Controles ter plaatse

Voordat er begonnen mag worden met werkzaamheden aan de systemen die ontvlambare koelmiddelen bevatten, zijn veiligheidscontroles nodig om ervoor te kunnen zorgen dat het risico op een ontsteking tot een minimum beperkt wordt. Voor reparatie aan het koelsysteem moeten de volgende voorzorgsmaatregelen vóór de aanvang der werkzaamheden in acht worden genomen. Dit symbool geeft aan dat dit apparaat een ontvlambaar koelmiddel gebruikte. Als het koelmiddel lekt en wordt blootgesteld aan een externe ontstekingsbron, bestaat er brandgevaar. Dit symbool geeft altijd aan dat de bedieningshandleiding zorgvuldig gelezen moet worden. Dit symbool geeft altijd aan dat onderhoudspersoneel deze apparatuur dient te hanteren in overeenstemming met de installatiehandleiding. Dit symbool geeft aan dat er informatie beschikbaar is, bijvoorbeeld de bedieningshandleiding of eventueel de installatiehandleiding. WAARSCHUWING OPGELET OPGELET OPGELET

Het werk moet uitgevoerd worden volgens een gecontroleerde procedure om het risico van de aanwezigheid van een brandbaar gas of damp tijdens het werk te kunnen minimaliseren.

3) Algemeen werkgebied

Al het onderhoudspersoneel en andere personen die in dezelfde ruimte werken moeten worden geïnstrueerd over het werk dat wordt uitgevoerd. Werken in besloten ruimtes moet worden vermeden. Zorg ervoor dat de ruimte rond het werkgebied is afgezet. Zorg ervoor dat de condities binnen het terrein veilig zijn door het beheersen van brandbaar materiaal.

4) Controleer op de aanwezigheid van koelmiddelen

De ruimte moet voorafgaand aan en tijdens het werk worden gecontroleerd met een geschikte koelmiddeldetector om er zeker van te zijn dat de technicus op de hoogte is van mogelijk ontvlambare atmosferen. Zorg ervoor dat de apparaten voor de opsporing van lekken geschikt zijn voor het gebruik met brandbare koelmiddelen, namelijk vonkvrij, volledig afgesloten of intrinsiek veilig.

5) Aanwezigheid van brandblusser

Als er werkzaamheden met hoge temperatuur moeten worden uitgevoerd aan de koelapparatuur of bijbehorende onderdelen, moet geschikte brandblusapparatuur beschikbaar zijn. Zorg ervoor dat er een droog poeder- of CO2-brandblusser in de buurt van het oplaadgebied ligt.

6) Geen ontstekingsbronnen

Niemand mag werkzaamheden verrichten op het koelsysteem als daarbij pijpleidingen moeten worden blootgelegd die brandbaar koelmiddel bevatten of hebben bevat en daarbij ontstekingsbronnen op zodanige wijze gebruiken dat er kans is op een explosie of brand. Alle mogelijke ontstekingsbronnen, inclusief het roken van sigaretten, moeten voldoende ver van de plaats van installatie, reparatie, verwijdering en afvoer liggen, waarbij ontvlambaar koelmiddel mogelijk in de omringende ruimte kan terechtkomen. Vóór de aanvang der werkzaamheden moet het gebied rond het apparaat worden gecontroleerd om ervoor te zorgen dat er geen ontvlambare gevaren of ontstekingsrisico's zijn. Er worden geen symbolen verboden te roken getoond.

7) Geventileerde ruimte

Zorg ervoor dat de ruimte in de buitenlucht is of voldoende is geventileerd voordat er aan het systeem gewerkt gaat worden of hete werkzaamheden gaan worden uitgevoerd. Gedurende de werkzaamheden moet de ventilatie voldoende zijn. De ventilatie moet eventueel vrijgegeven koelmiddel veilig verspreiden en het extern bij voorkeur in de atmosfeer uitzetten.

8) Controles aan de koelapparatuur

Wanneer de elektrische componenten worden vervangen, moeten ze voor het doel geschikt zijn en voldoen aan de juiste specificaties. De onderhouds- en servicerichtlijnen van de fabrikant moeten ten allen tijde opgevolgd worden. Raadpleeg bij twijfel altijd de technische afdeling van de fabrikant voor hulp. De volgende controles moeten altijd worden toegepast op installaties die brandbare koelmiddelen gebruiken: De vulgrootte komt overeen met de grootte van de kamer waarin de koelmiddelhoudende onderdelen zijn geïnstalleerd; De ventilatieapparatuur en -uitlaten werken naar behoren en zijn niet geblokkeerd; Als een indirect koelcircuit wordt gebruikt, moet het secundaire circuit worden gecontroleerd op de aanwezigheid van koelmiddel; De markering op de apparatuur blijft zichtbaar en leesbaar.

077. Reparaties aan de verzegelde componenten

1) Tijdens reparaties aan verzegelde componenten, moeten alle elektrische voedingen

losgekoppeld worden van het werkende apparaat vóór de afhaling van verzegelde afdekkingen enz. Als het noodzakkelijk is om stroomvoorziening te hebben tijdens bij het onderhoud van de apparatuur, moet er een detectiesysteem op het meest kritieke punt worden geplaatst om een mogelijk gevaarlijke situatie op te wijzen.

2) Er moet bijzondere aandacht worden besteed aan het volgende om ervoor te

zorgen dat door werkzaamheden aan elektrische componenten de behuizing niet zodanig wordt gewijzigd dat het beschermingsniveau wordt aangetast. Het omvat schade aan kabels, het buitensporige aantal verbindingen, aansluitklemmen die niet aan de originele specificatie voldoet, schade aan afdichtingen, niet-correcte montage van klieren, enz. Zorg ervoor dat het apparaat stevig is gemonteerd. Zorg ervoor dat afdichtingen of afdichtings materialen niet zodanig verslechterd zijn en dat ze niet langer dienen om het ontsnappen van brandbare atmosferen te kunnen voorkomen. Vervangende onderdelen moeten altijd in overeenstemming zijn met de specificaties van de fabrikant. OPMERKING: Het gebruik van siliconenkit kan de werkzaamheid van sommige soorten lekdetectieapparatuur belemmeren. Intrinsiek veilige componenten hoeven niet te worden geïsoleerd voordat eraan wordt gewerkt.

8. Reparatie van de intrinsiek veilige componenten

Pas geen permanente inductieve of capaciteitsbelastingen toe op het circuit zonder ervoor te zorgen dat dit de toegestane spanning en stroom die is toegestaan voor de gebruikte apparatuur overschrijdt. Intrinsiek veilige componenten zijn de enige typen waaraan gewerkt kan worden terwijl ze in aanwezigheid van een brandbare stoffen bestaan. De testapparatuur moet de correcte rating hebben. Vervang onderdelen alleen door dezelfde of equivalente types, aanbevolen door de fabrikant. Andere onderdelen kunnen leiden tot ontbranding van koelmiddel in de atmosfeer door een lek.

9) Controles aan elektrische apparaten

Reparatie en onderhoud aan elektrische componenten moeten initiële controles op de veiligheid en inspectieprocedures voor componenten bevatten. Als er een fout bestaat die de veiligheid in gevaar kan brengen, mag er geen elektrische voeding op het circuit worden aangesloten totdat deze op bevredigende wijze is verholpen. Als de storing niet onmiddellijk kan worden behandeld, maar de apparaten moeten blijven functioneren, moet er een geschikte tijdelijke oplossing worden gebruikt. Dit wordt gemeld aan de eigenaar van het apparaat, zodat alle partijen op de hoogte zijn gesteld De oorspronkelijke veiligheidscontroles omvatten: De eerste veiligheidsinspecties omvatten het volgende: zijn de condensators ontladen: dit moet op een veilige manier worden gedaan om vonken te voorkomen; zijn er geen elektrische componenten waar spanning op staat en blootliggende bedrading tijdens het laden; het terugwinnen of zuiveren van het systeem; Dat er continuïteit is in de aardverbinding. Markeringen en tekens die onleesbaar zijn, moeten worden gecorrigeerd; Koelleidingen of componenten zijn geïnstalleerd op een plaats waar het onwaarschijnlijk is dat ze worden blootgesteld aan stoffen die koelmiddelhoudende componenten kunnen aantasten, tenzij de componenten zijn vervaardigd van materialen die inherent bestand zijn tegen corrosie of op passende wijze beschermd zijn tegen corrosie.

Controleer of de bekabeling niet onderhevig is aan slijtage, corrosie, overmatige druk, trillingen, scherpe randen of andere nadelige omgevingseffecten. Bij de controle moet ook rekening worden gehouden met de effecten van veroudering of voortdurende trillingen door bronnen zoals compressoren of ventilatoren.

10. Het detecteren van brandbaar koelmiddel

In geen geval mogen potentiële ontstekingsbronnen gebruikt worden bij het zoeken naar of detecteren van koelmiddel lekken. Er mag geen gebruik worden gemaakt van een halogenidelamp (of andere detector met een open vlam).

11. Lekdetectiemethoden

De volgende lekdetectiemethoden worden aanvaardbaar geacht voor systemen met ontvlambare koelmiddelen. Er moeten elektronische lekdetectoren worden gebruikt om brandbare koelmiddelen te detecteren, maar de gevoeligheid is mogelijk niet voldoende of moet opnieuw worden gekalibreerd. (Detectieapparatuur moet worden gekalibreerd in een ruimte die vrij is van koelmiddel.) Zorg ervoor dat de detector geen potentiële ontstekingsbron is en is geschikt voor het koelmiddel dat wordt gebruikt. Lekdetectieapparatuur moet worden ingesteld op een percentage van de LFL van het koelmiddel en moet worden gekalibreerd op het gebruikte koelmiddel, waarbij het juiste percentage gas (maximaal 25%) wordt bevestigd. Lekdetectievloeistoffen zijn geschikt voor gebruik met de meeste koelmiddelen, maar het gebruik van schoonmaakmiddelen die chloor bevatten moet worden vermeden, omdat chloor kan reageren met het koelmiddel en de koperen leidingen kan aantasten. Als er een lek is vermoed, moet alle open vuur worden verwijderd/gedoofd. Als er een koelmiddel lekkage gevonden wordt waarvoor solderen vereist is, moet al het koelmiddel uit het systeem teruggewonnen worden of eventueel worden geïsoleerd (door middel van afsluiters) dit in het deel van het systeem dat ver van het lek verwijderd is. Zuurstofvrije stikstof (OFN) zal dan zowel voor en tijdens het soldeer proces door het systeem gespoeld worden.

12. Verwijdering en evacuatie

Bij het inschakelen van het koudemiddel circuit voor reparatie of voor enig ander doel moeten conventionele procedures gebruikt worden. Het is echter belangrijk dat de beste praktijken worden gevolgd, aangezien ontvlambaarheid een overweging is. De volgende procedure moet worden gevolgd: Verwijder koelmiddel; Spoel het circuit door met een inert gas; Verwijder; Spoel daarna weer opnieuw met een inert gas; Open het circuit door te snijden of eventueel te branden. Het koelmiddel moet in de juiste opvangbakken worden opgevangen. Het systeem moet altijd worden gespoeld met OFN om het apparaat veilig te maken. Dit proces kan mogelijk meerdere keren herhaald moeten worden. Voor deze taak mag geen perslucht of zuurstof worden gebruikt. Het spoelen moet worden bereikt door het vacuüm in het systeem te verbreken met OFN en door te gaan met vullen totdat de werkdruk is bereikt, vervolgens af te laten naar de atmosfeer en uiteindelijk naar beneden te trekken tot een vacuüm. Dit proces wordt net zolang herhaald totdat er geen koelmiddel meer in het systeem aanwezig is. Wanneer de laatste OFN-vulling gebruikt wordt, moet het systeem eerst ontlucht worden tot de atmosferische druk is bereikt dit om het werk mogelijk te kunnen maken. Deze handeling is absoluut noodzakelijk als soldeerwerkzaamheden aan het leidingwerk moeten plaatsvinden. Zorg ervoor dat de uitlaat voor de vacuümpomp zich niet in de buurt van ontstekingsbronnen bevindt en dat er ventilatie beschikbaar is. 0913. Oplaadprocedures Naast conventionele oplaad procedures moeten de volgende vereisten gevolgd worden. Zorg ervoor dat er geen vervuiling van de verschillende koelmiddelen optreedt bij het gebruik van de vulapparatuur. Slangen of leidingen moeten zo kort mogelijk zijn dit is om de hoeveelheid koelmiddel erin te kunnen minimaliseren. De cilinders moeten rechtop gehouden worden. Zorg er altijd voor dat het koelsysteem geaard is voordat u het systeem met koelmiddel vult. Geef het systeem een label als het vullen is voltooid (als dat nog niet het geval is). Er moet uiterste zorg worden besteed dat het koelsysteem niet te vol raakt. Voordat het systeem opnieuw gevuld wordt, moet het onder druk worden getest met OFN. Het systeem moet op lekken getest worden na voltooiing van het vullen, maar vóór inbedrijfstelling. Voordat de locatie verlaten wordt, moet een vervolg lek test uitgevoerd worden.

Voordat u deze procedure uitvoert, is het essentieel dat de technicus volledig vertrouwd met de apparatuur is en alle details. Het wordt aanbevolen om alle koelmiddelen veilig terug te winnen. Voordat de taak wordt uitgevoerd, moet een olie- en koelmiddelmonster worden genomen in geval dat de analyse vereist is voordat het teruggewonnen koudemiddel opnieuw wordt gebruikt. Het is essentieel dat er elektrische stroom beschikbaar is voordat de taak wordt uitgevoerd. a) Raak bekend met de apparatuur en de bediening ervan. b) Isoleer elektrisch het systeem. c) Voordat u de procedure probeert, moet u ervoor zorgen dat: Indien nodig is er mechanische behandelingsapparatuur beschikbaar voor het hanteren van koelmiddelcilinders. Alle persoonlijke beschermingsmiddelen zijn beschikbaar en worden correct gebruikt; Het herstelproces staat te allen tijde onder toezicht van een bevoegd persoon; Terugwinningsapparatuur en cilinders voldoen aan de toepasselijke normen. d) Pomp indien mogelijk het koelsysteem leeg. e) Als het niet onder vacuüm kan functioneren, maak dan een verdeelstuk zodat het koelmiddel uit verschillende delen van het systeem kan worden verwijderd. f) Zorg ervoor dat de cilinder op de weegschaal wordt geplaatst voordat het herstel plaatsvindt. g) Start de herstelmachine en gebuik hem in overeenstemming met de instructies van de fabrikant. h) Overvul de cilinders niet. (Niet meer dan 80% volume vloeistof).

i) Overschrijd de maximale werkdruk van de cilinder niet, zelfs niet tijdelijk.

j) Wanneer de cilinders correct zijn gevuld en het proces is voltooid, zorg er dan voor dat de cilinders en de apparatuur onmiddellijk van de locatie worden verwijderd en dat alle afsluiters op de apparatuur gesloten zijn. k) Teruggewonnen koelmiddel mag niet in een ander koelsysteem worden gevuld tenzij het is gereinigd en gecontroleerd.

De apparatuur moet voorzien worden van een etiket waarop staat dat deze buiten gebruik gesteld is en dat er geen koelmiddel meer in zit. Het etiket moet gedateerd en ondertekend worden. Zorg ervoor dat er etiketten op de apparatuur zijn waarop dat de apparatuur brandbaar koelmiddel bevat staat vermeld. 1016. Herstel Bij het verwijderen van koelmiddel uit een systeem, hetzij voor onderhoud of buiten bedrijfstelling, wordt aanbevolen om het koelmiddel veilig te verwijderen. Zorg ervoor dat alleen geschikte koelmiddelterugwinnin gscilinders bij het overbrengen van koelmiddel in cilinders worden gebruikt. Zorg ervoor dat het juiste aantal cilinders voor het vasthouden van de totale vulling van het systeem beschikbaar is. Alle te gebruiken cilinders zijn bedoeld voor het teruggewonnen koelmiddel en gelabeld voor dat koelmiddel (d.w.z. speciale cilinders voor het terugwinnen van koelmiddel). Cilinders moeten compleet zijn met overdrukventiel en bijbehorende afsluitkleppen, die in goede staat verkeren. Lege opvangcilinders worden leeggepompt en, indien mogelijk, gekoeld voordat het herstel plaatsvindt. De terugwinningsapparatuur moet in goede staat staan met een set instructies met betrekking tot de apparatuur die voorhanden is en moet geschikt zijn voor het terugwinnen van brandbare koelmiddelen. Bovendien moet een set gekalibreerde weegschalen beschikbaar en in goede staat zijn. Slangen moeten compleet zijn met lekvrije ontkoppelingskoppelingen en in goede staat verkeren. Controleer voordat u de terugwinningsmachine gebruikt of deze in goede staat verkeert, goed is onderhouden en of alle bijbehorende elektrische componenten zijn afgedicht om ontsteking te voorkomen in het geval dat er koelmiddel vrijkomt. Raadpleeg bij twijfel de fabrikant. Het teruggewonnen koudemiddel wordt teruggestuurd naar de koudemiddelleverancier in de juiste recuperatiecilinder, en de relevante afvaloverdrachtsbrief wordt geregeld. Meng geen koelmiddelen in het terugwinningsaparaat en zeker niet in cilinders. Als compressoren of compressoroliën moeten worden verwijderd, zorg er dan voor dat ze tot een aanvaardbaar niveau zijn afgevoerd om er zeker van te zijn dat er geen brandbaar koelmiddel in het smeermiddel achterblijft. Het evacuatieproces moet worden uitgevoerd voordat de compressor aan de leveranciers wordt geretourneerd. Alleen elektrische verwarming van het compressorlichaam mag worden gebruikt om dit proces te versnellen. Wanneer er olie uit een systeem wordt afgetapt, moet dit op een veilige manier uitgevoerd worden. 11Voordat je aan de slag gaat Voorbereidingen vóór installatieHet installeren van uw AC duurt ongeveer 30 minuten. De installatie moet worden uitgevoerd in strikte overeenstemming met de instructies in deze handleiding.De energieclassificatie en geluidsinformatie voor deze unit zijn gebaseerd op de standaardinstallatie met gebruik van een niet-verlengd uitlaatkanaal zonder raamschuifadapter (zoals weergegeven in het installatiegedeelte van deze handleiding). Tegelijkertijd moet het apparaat via de afstandsbediening in de COOL (KOELEN) en MODE (WIJZE) HIGH FAN SPEED (HOOG VENTILATORSNELHEID) werken.De eenheid met een verlengde uitlaatpijp van 3 meter werkt door middel van 2 uitlaatpijpen (diameter: 150mm, lengte: 1,5m + diameter: 130mm, lengte: 1,5 m). De energieclassificatie en geluidsinformatie voor unit met een verlengd uitlaatkanaal van 3 meter wordt niet beoordeeld. (Voor sommige modellen)OPMERKING:Wij raden aan dat de eenheid wordt gebruik bij een kamertemperatuur die lager is dan 35°C. Aangezien er het risico is dat de eenheid met een verlengde uitlaatpijp van 3 meter onder bepaalde extreme omstandigheden misschien niet werkt bij een temperatuur hoger dan 35°C wanneer bijvoorbeeld de onderste luchtinlaat voor 50% is geblokkeerd. ManualWij raden u aan dit met een helper te doen.We zijn er als u ons nodig heeft. Neem voor hulp contact op met uw plaatselijke distributeur.

MODE (WIJZE) MODE (WIJZE) Temperatuurbereik Temperatuurbereik Cool (Koelen)16-35°C (60-95°F)Dry (Drogen)Heat (Verwarmen) (pomp verwarmingsmodus)Heat (Verwarmen) (elektrische verwarmingsmodus)13-35°C (55-95°F)5-30°C (41-86°F)30°C (86°F)

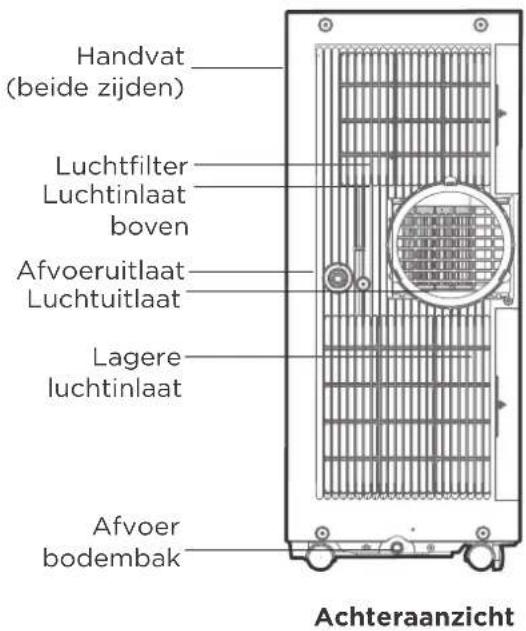

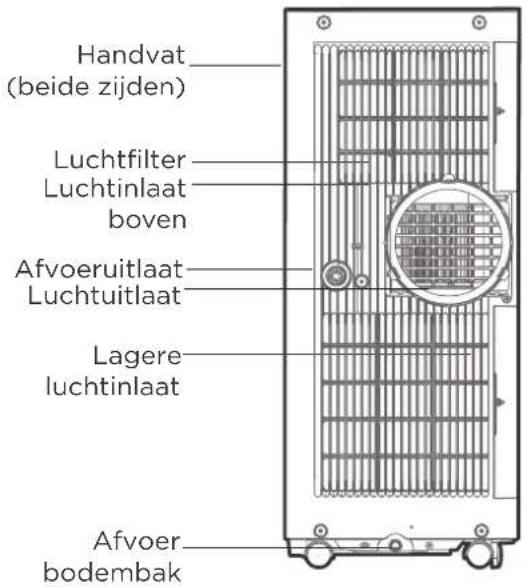

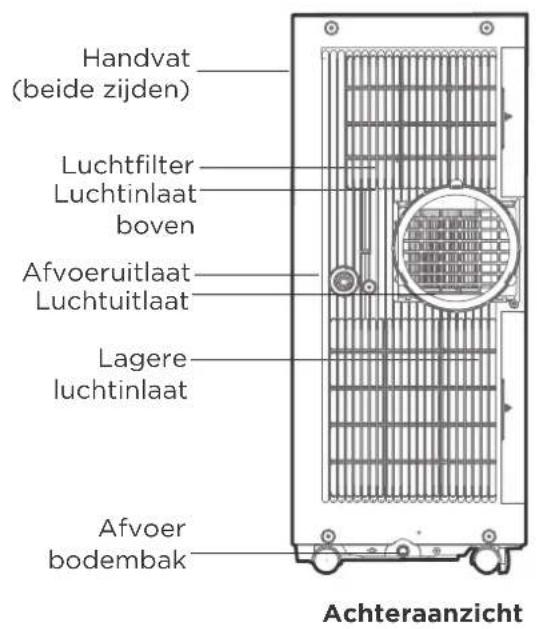

Ken uw mobiele type airconditioner Informatie over de energieclassificatie. Vanwege een nieuwe federale testprocedure voor draagbare airconditioners zult u wellicht merken dat de claims over het koelvermogen op de verpakking van draagbare airconditioners aanzienlijk lager zijn dan die van modellen die vóór 2017 zijn geproduceerd. Dit is vanwege veranderingen bij de testprocedure; niet de draagbare airconditioners zelf. Hoe u koel kunt blijven met een nieuwe draagbare airconditioner (de modellen voldoen aan de vereisten van het Department of Energy in de VS). Met de juiste airconditioner kunt u een kamer efficiënt koelen. Een te kleine eenheid zal niet adequaat genoeg koelen, terwijl een te grote eenheid niet genoeg vochtigheid zal weghalen zodat de lucht vochtig blijft aanvoelen. Om de juiste airconditioner te vinden, bepaalt u de vierkante meters van de kamer die u wilt koelen door de lengte van de kamer te vermenigvuldigen met de breedte. Tevens moet u de BTU-waarde (British Thermal Unit) weten. Deze waarde geeft de hoeveelheid warmte aan die het uit een kamer kan verwijderen. Hoe hoger de waarde hoe meer koelvermogen er is voor een grotere kamer. (Zorg ervoor dat u alleen nieuwere modellen met elkaar vergelijkt. Oudere modellen lijken misschien een hogere capaciteit te hebben, maar zijn in werkelijkheid hetzelfde). Neem een apparaat dat een slag groter is als uw draagbare airconditioner in een zeer zonnige kamer, een keuken of een kamer met hoge plafonds zal worden geplaatst. Nadat u de juiste koelcapaciteit voor uw kamer hebt gevonden, kunt u naar andere functies kijken. Hoe u een mobiele airconditioner koopt. 12PRODUCTINSTALLATIELOCATIE Federale regelgeving verplicht fabrikanten om de koelcapaciteit te berekenen op basis van een specifieke testprocedure, die dit jaar werd gewijzigd. Modellen die voor 2017 werden gefabriceerd werden onder een andere procedure getest en dus wordt de koelcapaciteit anders gemeten dan in modellen die later werden geproduceerd. Dus hoewel de BTU-waarde lager kan zijn, is de daadwerkelijke koelcapaciteit van de airconditioners niet veranderd. Waarom nieuwere producten een lagere koelcapaciteit hebben dan oudere modellen. SACC is de waarde van de Seasonally Adjusted Cooling Capacity (Koelcapaciteit aangepast aan het seizoen) in BTU/u, zoals vastgesteld in overeenstemming met de DoE-testprocedure bij titel 10 van de Code of Federal Regulations (CFR) 430, subparagraaf B, Appendix CC en bemonsteringswijze die van toepassing is. Wat is SACC? - Zorg ervoor dat u uw apparaat op een vlakke ondergrond installeert om geluid en trillingen te minimaliseren. - De unit moet in de buurt van een geaarde stekker worden geïnstalleerd en de afvoer van de opvangbak (aan de achterkant van de unit) moet toegankelijk zijn. - De unit moet minstens 30 cm (12”) van de dichtstbijzijnde muur worden geplaatst om een goede airconditioning te garanderen. De luchtuitlaat van het apparaat moet minimaal 50 cm (19.7”) verwijderd zijn van obstakels. - Dek de inlaten, uitlaten of de afstandsbedieningssignaalontvanger van het apparaat NIET af, aangezien dit schade aan het apparaat kan veroorzaken. De plek waar u de eenheid wilt installeren moet aan de volgende vereisten voldoen: Installatielocatie unit Beperkte ruimtevereisten ≥30cm(12’’)≥50cm19.7’’≥50cm19.7’’ ≥30cm(12’’) 13Productoverzicht Alle illustraties in deze gebruiksaanwijzing zijn er alleen ter demonstratie. Uw machine kan ietwat afwijken. De daadwerkelijke vorm heeft voorrang. De eenheid kan worden gebruikt door middel van het bedieningspaneel of de afstandsbediening. In deze gebruiksaanwijzing wordt de bediening van de afstandsbediening niet vermeld. Zie de <<Instructie afstandsbediening>> die bij het apparaat is geleverd voor meer informatie. MEDEDELING OVER DE ILLUSTRATIES: model A Mededeling wat betreft het ontwerp. De specificaties van het ontwerp van de eenheid en de afstandsbediening zijn zonder voorafgaande mededeling onderhevig aan veranderingen zodat de optimale prestaties van onze producten worden gegarandeerd.

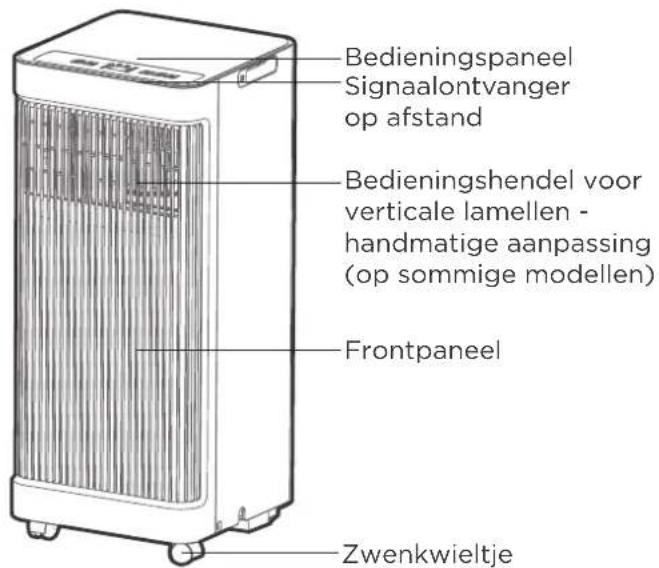

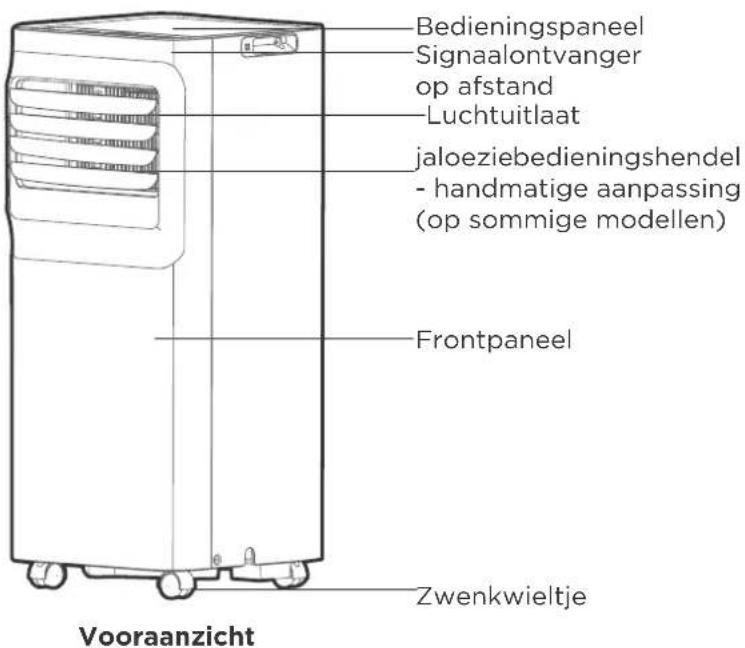

Bedieningspaneel Signaalontvanger op afstandBedieningshendel voor verticale lamellen - handmatige aanpassing (op sommige modellen)FrontpaneelZwenkwieltjeHandvat (beide zijden)LuchtfilterLuchtinlaat bovenAfvoeruitlaatLuchtuitlaatLagere luchtinlaatAfvoer bodembakVooraanzicht Achteraanzichtmodel B model C

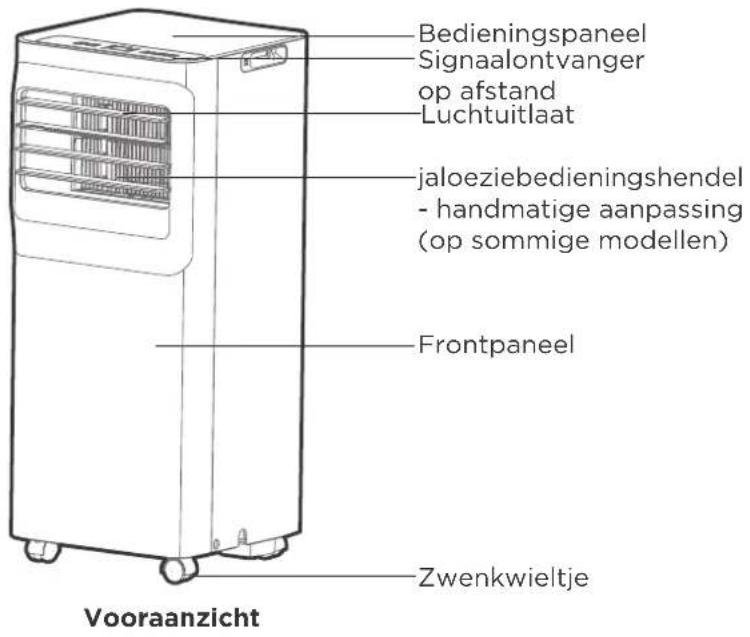

Bedieningspaneel Signaalontvanger op afstand jaloeziebedieningshendel - handmatige aanpassing (op sommige modellen) Luchtuitlaat Frontpaneel Zwenkwieltje Handvat (beide zijden) Luchtfilter Luchtinlaat boven Afvoeruitlaat Luchtuitlaat Lagere luchtinlaat Afvoer bodembak Vooraanzicht Achteraanzicht Bedieningspaneel Signaalontvanger op afstand jaloeziebedieningshendel - handmatige aanpassing (op sommige modellen) Luchtuitlaat Frontpaneel Zwenkwieltje Handvat (beide zijden) Luchtfilter Luchtinlaat boven Afvoeruitlaat Luchtuitlaat Lagere luchtinlaat Afvoer bodembak Vooraanzicht AchteraanzichtInstallatieoverzicht Weergave voltooid installatie Schuifraam A Beugel en 2 schroeven Raamschuif B Verlengde uitlaatslang De illustraties in deze gebruiksaanwijzing zijn er om uitleg te geven. De daadwerkelijke vorm van uw binneneenheid kan ietwat afwijken. De daadwerkelijke vorm heeft voorrang. OPMERKING Lokale airconditioner

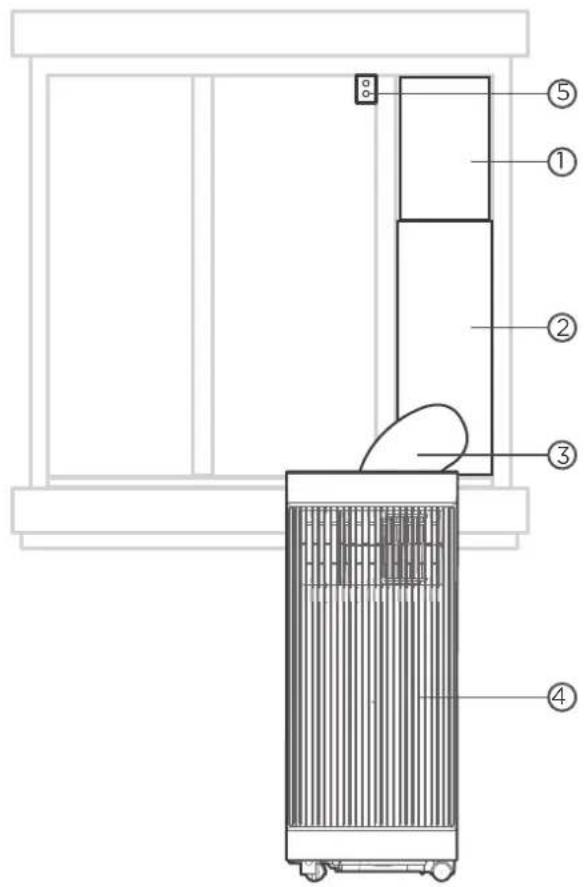

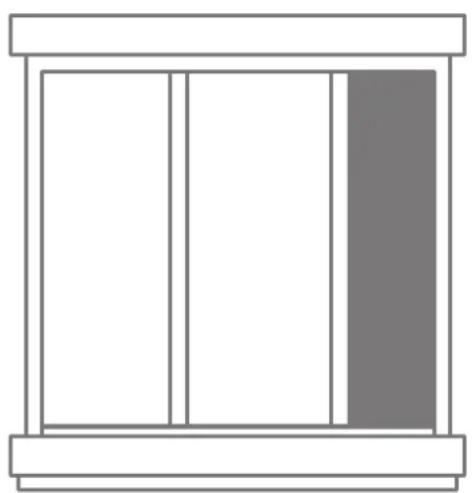

Schuifraam installatie Installatie van opgehangen ramen

16Lijst met installatietools (niet inbegrepen) Installatieaccessoires Schroevendraaier en moersleutelRolmaat Schaar of mesPotloodZaag (bij sommige modellen om de raamadapter voor smalle ramen te verkorten). OPMERKING Artikelen met een (*) bevinden zich op sommige modellen. Er kunnen wat afwijkingen in het ontwerp zitten. Muuruitlaatadapter A (alleen voor modellen voor wandmontage) (1 st*) Muuruitlaatadapter B (met kap) (alleen voor modellen voor wandmontage) 1 st(*)Eenheidsadapter (1 st) Raamschuifadapter (1 st*) Uitlaatslangadapter (1 st*) Luchtuitlaatdoorgang (1 st*)Schuimafdichting A (klevend) (2 st*)Schuimafdichting B (klevend) (2 st*)Schuimafdichting C (niet-klevend) 1 st(*) UitlaatslangBeugel en 2 Schroeven (1 set*)Afvoerslang (1 stk)Verlengde uitlaatslang (1 st*)Bout (1 st*)Adapter Afvoerslang (1stk*) (alleen bij de warmtepompmodus)Afstandsbediening en batterij (alleen voor modellen met afstandsbediening) (1 set*)Schroef en anker (alleen voor modellen voor wandmontage) 4 set(*)WindowSlider A (1 st*)Schuifraam B (1 stk*) 17Bevestig uw raamtype (raamtype en openingsgrootte van verschillende typen) Voor optimale prestaties tijdens gebruik Schuifraam installatie Installatie van opgehangen ramen ONJUIST JUIST Voor een goede werking mag u de slang NIET te ver uitrekken of buigen. Controleer of er een obstakels zitten rondom de luchtuitlaat van de uitlaatslang (rondom 500mm) zodat het uitlaatsysteem goed functioneert. Alle illustraties in deze gebruiksaanwijzing zijn er alleen ter demonstratie. Uw airconditioner kan ietwat afwijken. De daadwerkelijke vorm heeft voorrang. OPMERKING: 18Installatie gids Sluit de adapter aan op het toestel en het raam Model A Model BModel C Model D

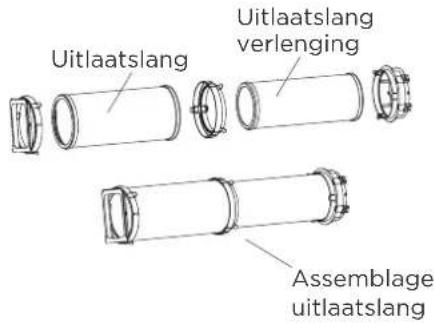

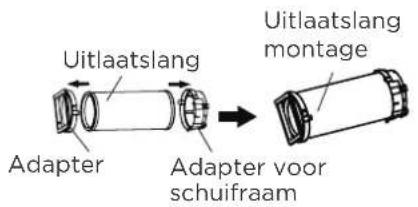

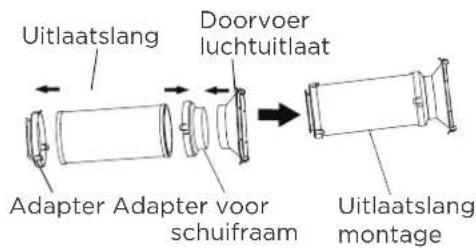

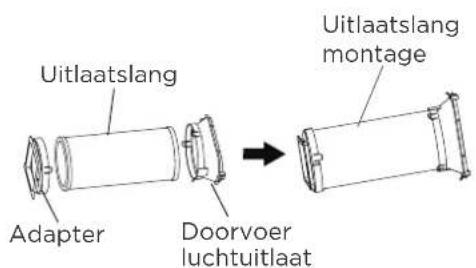

De montage-installatie van de uitlaatslang (raamtype) Druk de uitlaatslang (of verlengde uitlaatslang) in de raamschuifadapter en unitadapter, klem automatisch vast door elastische gespen van de adapters. OPMERKING: Installeer de uitlaatslangconstructie volgens de fittingen in uw set. Model A Model B Model C UitlaatslangUitlaatslang montageAdapterAdapter voor schuifraamUitlaatslangAdapter Adapter voor schuifraamUitlaatslang montageDoorvoer luchtuitlaatUitlaatslangUitlaatslang verlengingAssemblage uitlaatslangUitlaatslangUitlaatslang montageAdapterDoorvoer luchtuitlaat Bout Bout Buiten Binnen Schuifraam A Schuifraam B Schuifraam C Schuifraam B Schuifraam A

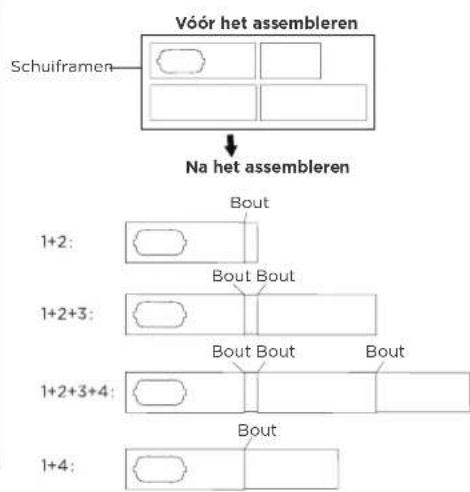

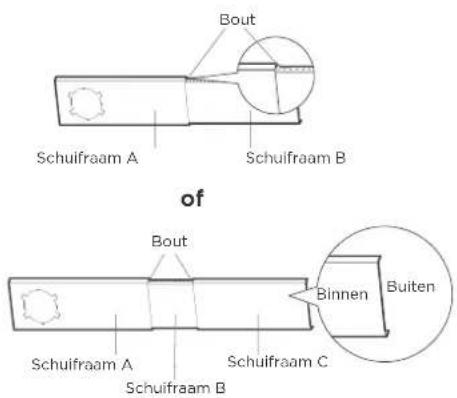

Schuiframen Vóór het assembleren Na het assembleren Bout Bout Bout Bout Bout Bout Bout Schuiframen Vóór het assembleren Na het assembleren Bout Bout Bout2 De verstelbare schuifraam voorbereiden. Kies de verschuivers voor de ramen al naargelang de grootte van uw raam. Soms moet deze worden verkort om te voldoen aan de grootte van het raam. Let erop dat u de juiste maat afzaagt. Gebruik bouten om de verschuivers voor het raam vast te maken zodra ze op de juiste lengte zijn ingesteld.

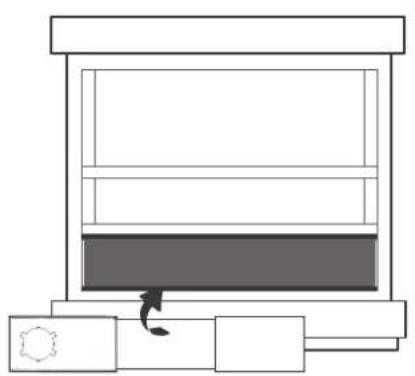

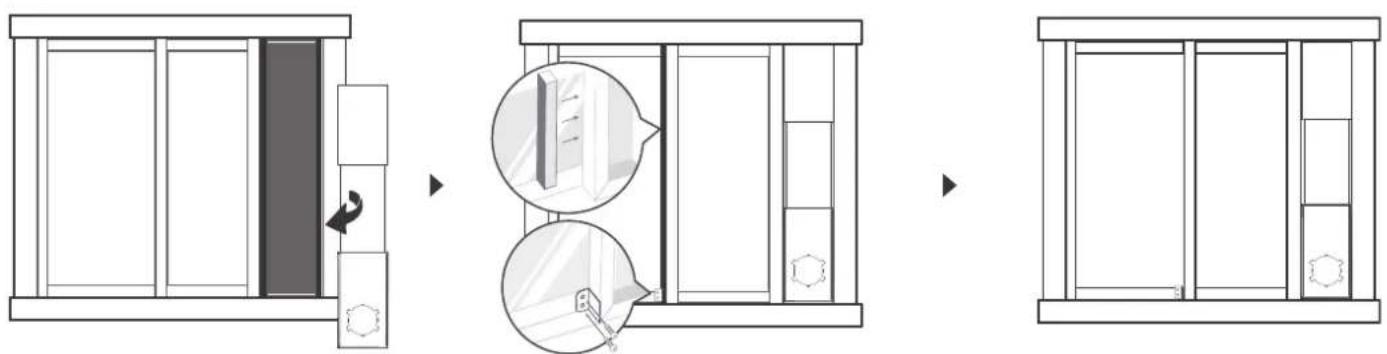

Volledige afdichting van het raam Zaag de plakkende schuimafdichtingen van de A en B-stroken op de juiste lengte, en sluit ze aan op het schuifraam en frame zoals geïllustreerd. OPMERKING: Baseer de installatie van uw raamschuif op de accessoires in uw set en de breedte van uw raam. Schuim afdichting A (Kleefmiddeltype) Schuim afdichting B (Kleefmiddeltype - korter) Schuim afdichting A (Kleefmiddeltype) Schuim afdichting B (Kleefmiddeltype - korter) Hangende Ramen Installatie Schuifraam installatie 20Duw de uitlaatslang in de luchtuitlaatopening van het apparaat in de richting van de pijl.

Hangende Ramen Installatie Stap 1: Steek de assemblage van de schuiver voor het raam in de raamopening. Stap 2: Snijd de niet-klevende C-strip van schuimrubber zo af zodat deze overeenkomt met de breedte van het raam. Steek de afdichting tussen het glas en het frame om te voorkomen dat lucht en insecten de kamer binnenkomen. Stap 3: Plaats de beugel met behulp van de 2 schroeven zoals geïllustreerd, indien gewenst.

Schuifraam installatie

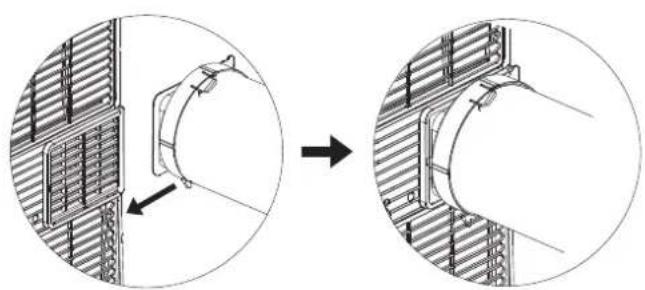

Installeer de assemblage van de uitlaatslang op de eenheid. Steek de adapter van de verschuiver voor het raam in het gat van de schuiver voor het raam.

Sluit de adapter aan op het toestel en het raam Stap 1: Steek de assemblage van de schuiver voor het raam in de raamopening. Stap 2: Snijd de niet-klevende C-strip van schuimrubber zo af zodat deze overeenkomt met de hoogte van het raam. Steek de afdichting tussen het glas en het frame om te voorkomen dat lucht en insecten de kamer binnenkomen. Stap 3: Plaats de beugel met behulp van de 2 schroeven zoals geïllustreerd, indien gewenst. OPMERKING: Zodra de assemblage van de Uitlaatslang en de Verstelbare verschuiver voor het raam zijn voorbereid, moet u een van de volgende twee installatiemethoden kiezen. OPMERKING: Zodra de assemblage van de Uitlaatslang en de Verstelbare verschuiver voor het raam zijn voorbereid, moet u een van de volgende twee installatiemethoden kiezen. Hangende Ramen Installatie Schuifraam installatie 21Leer uw AC kennen Gebruiksaanwijzing elektronische besturing

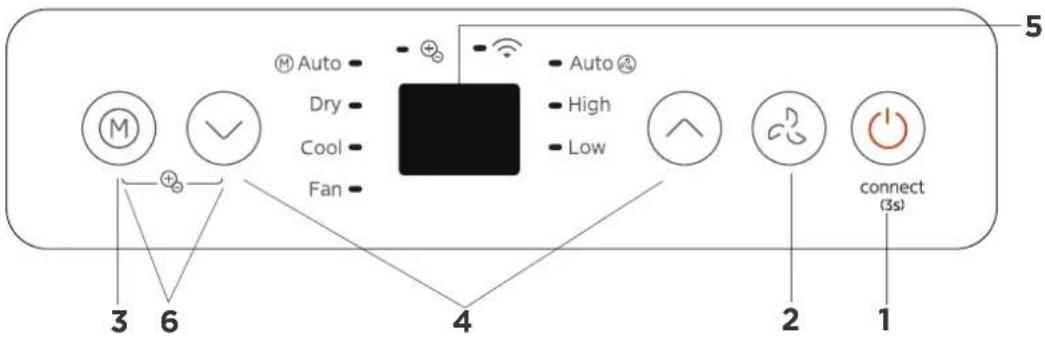

On/off (Aan/Uit) uitschakelen.Draadloze bediening (op sommige modellen) Wordt gebruikt om de draadloze verbindingsmodus te starten. Als u de draadloze functie voor het eerst gebruikt, drukt u gedurende 3 seconden op de AAN/UIT-knop om de draadloze verbindingsmodus te starten. Op het LED DISPLAY (LED-SCHERM) wordt 'AP' weergegeven om aan te geven dat u een draadloze verbinding kunt instellen. Als de verbinding (router) binnen 8 minuten tot stand is gebracht, verlaat het apparaat de draadloze verbindingsmodus automatisch en gaat de draadloze indicator branden. Als de verbinding binnen 8 minuten mislukt, verlaat het apparaat automatisch de draadloze verbindingsmodus. Nadat de draadloze verbinding tot stand is gebracht, kunt u bij sommige modellen tegelijkertijd de POWER (VERMOGEN)- en DOWN (OMLAAG) ( )-knoppen gedurende 3 seconden indrukken om de draadloze functie uit te schakelen. Op het LED DISPLAY (LED-SCHERM) wordt gedurende 3 seconden 'OF' weergegeven. Druk op de POWER (VERMOGEN) knop en UP (OMHOOG) ( ) om de draadloze functie in te schakelen en het LED-DISPLAY (LED-SCHERM) toont gedurende 3 seconden 'Aan'.

2. FAN (VENTILEREN)- knop

Druk hierop om de ventilatorsnelheid in drie stappen HIGH (HOOG), LOW (LAAG) en AUTO te regelen. Onder verschillende ventilator instellingen gaat het controlelampje ventilator snelheid branden.

3. MODE (WIJZE)- knop

Selecteert de juiste bedrijfsmodus. Elke keer dat u op de knop drukt, wordt de modus geselecteerd in een volgorde die gaat van AUTO, DRY (DROGEN), COOL (KOELEN) en FAN (VENTILEREN). Het modusindicatielampje gaat branden onder de verschillende modusinstellingen. AUTO modusDruk op de "MODE (WIJZE)"-knop totdat het "Auto"-indicatielampje gaat branden. In deze modus wordt de ventilatorsnelheid of de temperatuur automatisch aangepast.DRY (DROGEN) modusDruk op de knop "MODE (WIJZE)" totdat het indicatielampje "Dry (Drogen)" gaat branden. In deze modus kan de ventilatorsnelheid of de temperatuur niet worden aangepast. De motor van de ventilatorwerkt op Auto-snelheid.COOL (KOELEN) modusHoudt de knop “MODE (WIJZE)” net zolang ingedrukt totdat de indicator “COOL (KOELEN)” gaat branden. Druk op de UP (OMHOOG) en DOWN (OMLAAG)-knoppen “ " of “ " om de gewenste kamertemperatuur te selecteren. De temperatuur kan worden ingesteld binnen een bereik van 16°C~30°C/60°F~ 88°F. Druk op de knop “FAN (VENTILEREN)” om de snelheid van de ventilator in te stellen. OPMERKING: Wanneer u de draadloze functie opnieuw start, kan het enige tijd duren voordat er automatisch verbinding wordt gemaakt met het netwerk. OPMERKING: In de AUTO-modus wordt de FAN (VENTILEREN)-snelheid automatisch aangepast. 22FAN (VENTILEREN) modus Houdt de knop “MODE (WIJZE)” net zolang ingedrukt totdat de indicator “FAN (VENTILEREN)” gaat branden. Druk op de "FAN SPEED (VENTILATOR SNELHEID)"-knop op de afstandsbediening om de ventilatorsnelheid te kiezen. De temperatuur kan niet worden aangepast. Plaats de pijpleiding niet tegen het raam aan. Toont foutcodes: EH00-EEPROM-fout. EH60-Fout kamertemperatuursensor. EH61-Fout temperatuursensor verdamper. EC52-Fout condensortemperatuursensor (op sommige modellen). Eh0b-Communicatiefout weergavepaneel. Toont beveiligingscode: P1-Onderbak is vol--Sluit de afvoerslang aan en laat het opgevangen water weglopen. Vraag om onderhoud als de bescherming blijft.

4. UP (OMHOOG)- en DOWN (OMLAAG)-knoppen

Wordt gebruikt om de temperatuurinstellingen aan te passen (verhogen/verlagen) in stappen van 1°C/2°F (of 1°F) in een bereik van 16°C/60°F tot 30°C/88°F (of 86°F).

Toont de ingestelde temperatuur in de Cool (Koelmodus)- of Auto-modus. Het toont de kamertemperatuur in de DRY (DROGEN)- en FAN (VENTILEREN)-modi.

6. FRESH-werking (op sommige modellen)

Druk tegelijkertijd gedurende 3 seconden op de MODE (WIJZE) - en DOWN (OMLAAG) knoppen (-) om de FRESH-functie te starten. Op sommige modellen gaat het FRESH-lampje branden, het LED-DISPLAY (LED-SCHERM) geeft gedurende 3 seconden 'Aan' weer. De ionen generator wordt geactiveerd en helpt de lucht binnen te zuiveren. Druk er nogmaals 3 seconden op om de FRESH-functie te stoppen. Het FRESH-lampje wordt bij sommige modellen donker. Op sommige modellen wordt op het LED DISPLAY (LED-SCHERM) gedurende 3 seconden 'OF' weergegeven.

FOLLOW ME/TEMP SENSING (VOLG MIJ/TEMPERATUURDETECTIE)-functie (op sommige modellen) Deze functie kan ALLEEN vanuit de afstandsbediening worden gebruikt. Er is echter geen indicatielampje op het bedieningspaneel. De afstandsbediening fungeert als een externe thermostaat waardoor het mogelijk wordt op locatie de temperatuur precies te meten. Richt de afstandsbediening op de eenheid en druk op de knop Follow Me/Temp Sensing (Volg mij/ Temperatuur Detectie) om de functie Follow Me/Temp Sensing (Volg mij/Temperatuur Detectie) in te schakelen. De afstandsbediening stuurt dit signaal naar de AC totdat u weer op de Follow Me/Temp Sensing (Volg Mij/Temperatuur Detectie)-knop drukt. Als het apparaat het Follow Me/Temp Sensing (Volg Mij/Temperatuur Detectie)-signaal niet ontvangt gedurende een interval van 7 minuten, stopt het apparaat de Follow Me/Temp Sensing (Volg Mij/Temperatuur Detectie) -modus. OPMERKING: In de FAN (VENTILEREN)- of DRY (DROGEN)-modus is deze functie niet beschikbaar. OPMERKING: De bediening kan de temperatuur in zowel Fahrenheit als Celsius weergeven. Houd de knoppen Up (Omhoog) en Down (Omlaag) tegelijkertijd 3 seconden lang ingedrukt om van de ene eenheid naar de andere over te schakelen. OPMERKING: Als een van de bovenstaande defecten plaatsvindt, moet u de eenheid uitschakelen en controleren op verstoppingen. Start de eenheid opnieuw op. Als het defect er nog steeds is, dan moet u de eenheid uitschakelen en de stekker uit het stopcontact halen. Neem voor service contact op met de fabrikant, zijn serviceagenten of een soortgelijk gekwalificeerd persoon. OPMERKING: Houd ramen en deuren dicht zodat het beste ontvochtigingseffect wordt bereikt. Plaats de pijpleiding niet tegen het raam aan. 23Afwateringsgids Tijdens de ontvochtigingsmodi verwijdert u de aftapplug uit de achterkant van het apparaat en installeert u de afvoeraansluiting (5/8" universele vrouwelijke mender) met 3/4" slang (lokaal verkrijgbaar). Sluit in geval van modellen zonder afvoerconnector de afvoerslang gewoon aan op het gat. Plaats het open einde van de slang direct op de afvoerzone in uw keldervloer. Als het water in de opvangbak een van tevoren vastgesteld peil heeft bereik zal de eenheid 8 keer piepen en verschijnt “P1” op het display. Nu zal de airconditioning/ontvochtigingsproces meteen stoppen. De motor van de ventilator blijft echter wel werken (dit is normaal). Verplaats de eenheid voorzichtig richting de afvoer en haal de onderste afvoerplug eraf en laat het water wegstromen. Plaats de onderste aftapplug terug en start de machine opnieuw totdat het symbool "P1" verdwijnt. Vraag om onderhoud als de foutmelding blijft. OPMERKING: Let erop dat de slang stevig vastzit en dat er geen lekkages zijn. Leid de slang naar de afvoer en zorg ervoor dat er geen knikken zijn die het stromen van de wratten kunnen tegenhouden. Plaats het uiteinde van de slang in de afvoer en zorg ervoor dat het uiteinde van de slang naar beneden ligt, zodat het water soepel kan stromen. Als de doorlopende afvoerslang niet wordt gebruikt, zorg er dan voor dat de aftapplug en de knop stevig zijn geïnstalleerd om lekkage te voorkomen. OPMERKING: Zorg ervoor dat u de onderste aftapplug stevig terugplaatst om lekkage te voorkomen voordat u het apparaat gebruikt. Ontvochtigingsmodus Afvoergids Wateropvangbak Afvoergids Stap 1:Verwijder de aftapplug Stap 2:Installeer de doorlopende afvoerslang Verwijder de onderste aftapplug 24Reiniging & onderhoud Hoe u uw airco schoonmaakt en onderhoudt. Luchtfilter en kastreiniging Maak de eenheid schoon met een vochtig, pluisvrije doek en een zacht schoonmaakmiddel. Droog de eenheid af met een droge, pluisvrije doek. Tips voor het onderhoud.

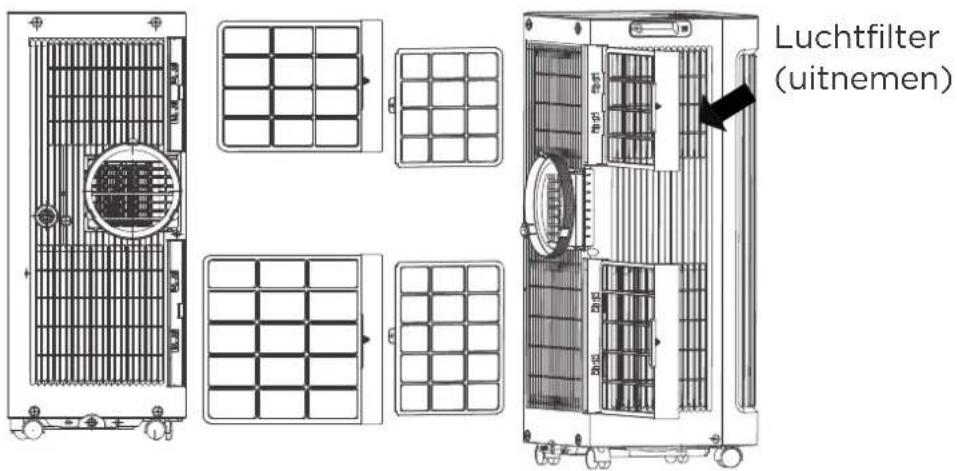

• Zorg ervoor dat u het luchtfilter elke 2 weken reinigt voor optimale prestaties.• De wateropvangbak moet onmiddellijk na het optreden van de P1-fout worden geleegd, en vóór opslag, om schimmelvorming te voorkomen.• In huishoudens met dieren moet u de grill regelmatig afnemen om een geblokkeerde luchtstroom door dierenharen te voorkomen. Luchtfilter (uitnemen) Verwijder het luchtfilter OPGELET: Gebruik het apparaat NIET zonder filter, omdat vuil en pluisjes het apparaat zullen verstoppen en de prestaties zullen verminderen. OPGELET:

• Haal altijd de stekker uit het stopcontact voordat u het apparaat reinigt of onderhoudt.

• Gebruik GEEN ontvlambare vloeistoffen of chemicaliën om het apparaat schoon te maken.

• Was het apparaat NIET onder stromend water. Dit kan tot elektrische schokken leiden.

• Gebruik de machine NIET als de stroomvoorziening tijdens het reinigen is beschadigd. Een beschadigd stroomsnoer moet worden vervangen door een nieuwe van de fabrikant.

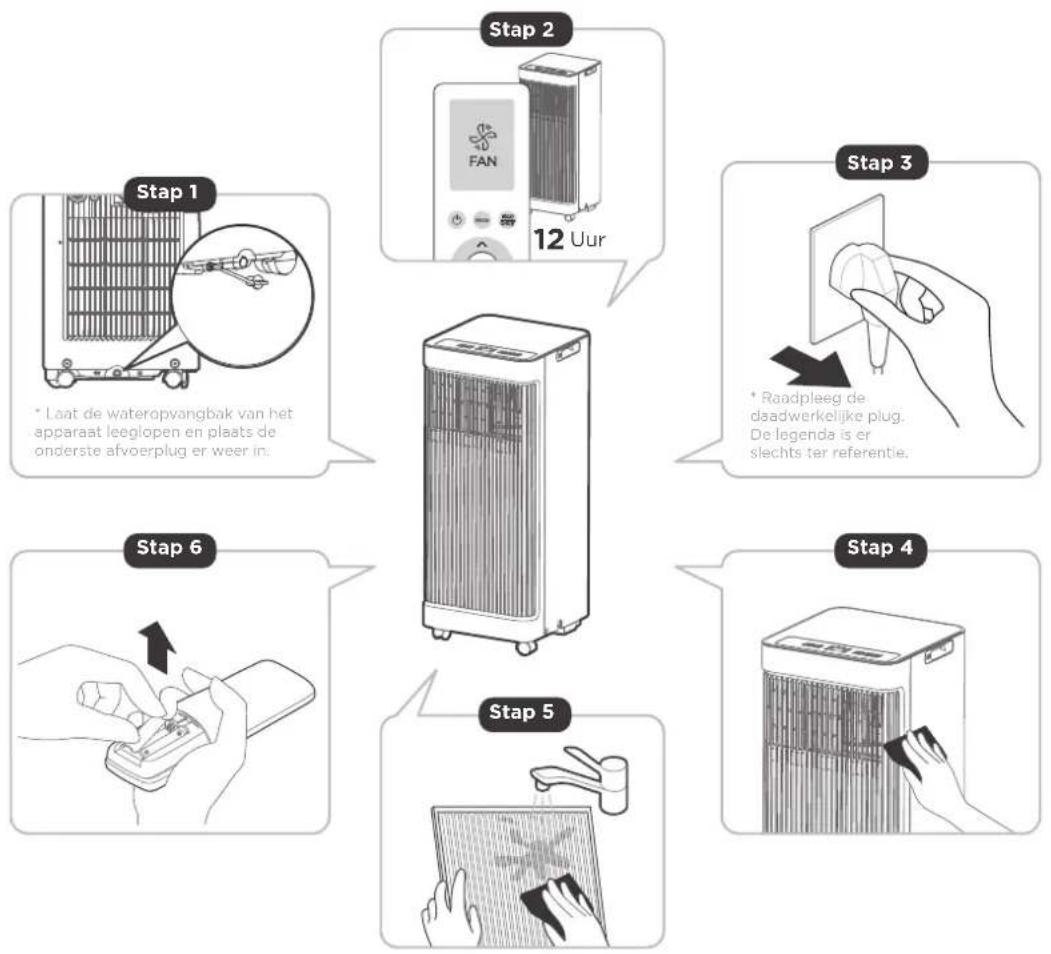

25Berg de eenheid op als deze niet wordt gebruikt

• Laat de wateropvangbak van het apparaat leeglopen volgens de instructies in het volgende hoofdstuk.• Laat het apparaat gedurende 12 uur in de FAN (VENTILEREN)-modus in een warme kamer draaien om het te drogen en schimmel te voorkomen.• Schakel het apparaat uit en haal de stekker uit het stopcontact.• Reinig het luchtfilter volgens de instructies in het vorige hoofdstuk. Plaats de schone en droge filter weer terug voordat u het gaat opbergen.• Verwijder de batterijen uit de afstandsbediening. OPMERKING

• Zorg ervoor dat u het apparaat op een koele, donkere plaats bewaart. Blootstelling aan direct zonlicht of extreme hitte kan de levensduur van de eenheid verkorten.

• De kast en het front mogen worden afgestoft met een olievrije doek of worden gewassen met een doek die is bevochtigd met een oplossing van warm water en een mild vloeibaar afwasmiddel. Grondig afspelen en droog vegen. Maak nooit gebruik van harde schoonmaakmiddelen, was of polijstmiddelen op de voorzijde van de kast. Wring het te veel aan water uit de doek voordat u het gaat gebruiken rondom de knoppen. Te veel water in of rondom de knoppen kan schade bij de eenheid veroorzaken.

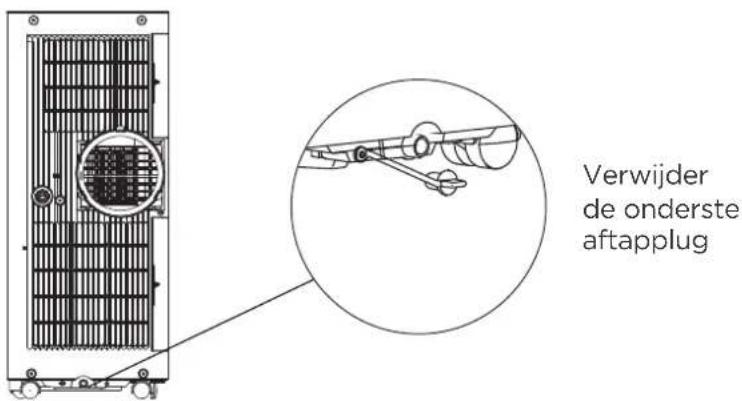

Stap 2Stap 1Stap 3Stap 4Stap 5Stap 6* Laat de wateropvangbak van het apparaat leeglopen en plaats de onderste afvoerplug er weer in.* Raadpleeg de daadwerkelijke plug. De legenda is er slechts ter referentie. UurPROBLEEMOPLOSSEN Probleemoplossing Veelvoorkomende Problemen De volgende problemen zijn geen defecten en meestal zijn er geen reparaties voor nodig. Probleem Mogelijke Oorzaken Oplossing Het apparaat gaat niet aan als er op

UIT) wordt gedrukt P1 Beveiligingscode De wateropvangbak is vol. Schakel het apparaat uit, laat het water uit de wateropvangbak lopen en start het apparaat opnieuw op. In de COOL (KOELEN)-modus: de kamertemperatuur is lager dan de ingestelde temperatuur. Reset de temperatuur Het apparaat koelt niet goed De luchtfilter is verstopt door stof of haren van dieren. Schakel het apparaat uit en reinig het filter volgens de instructies De uitlaatslang is niet aangesloten of verstopt Schakel het apparaat uit, koppel de slang los, controleer op verstopping en sluit de slang opnieuw aan Het koelmiddelpeil in de eenheid is laag Bel een servicemonteur om de unit en de bovenkant van het koelmiddel te inspecteren De temperatuurinstelling is te hoog Verlaag de ingestelde temperatuur De ramen en deuren in de kamer staan open Zorg ervoor dat alle ramen en deuren dicht zijn De kamerruimte is te groot Controleer de zone die gekoeld moet worden grondig Er bevinden zich warmtebronnen in de kamer Verwijder indien mogelijk de warmtebronnen De eenheid maakt lawaai en trilt te veel De grond is niet horizontaal Installeer de eenheid op een vlak en horizontaal oppervlak. De luchtfilter is verstopt door stof of haren van dieren. Schakel het apparaat uit en reinig het filter volgens de instructies De eenheid maakt een gorgelend geluid Dit geluid wordt veroorzaakt door de stroming van het koelmiddel in de eenheid. Dit is normaal 27Avertissements : Avant d’utiliser ce produit, veuillez lire attentivement ce mode d’emploi et le garder pour une référence future. La conception et les spécifications sont sujettes à modification sans préavis aux fins d’améliorer le produit. Contactez votre revendeur ou le fabricant pour plus de détails. Le schéma ci-dessus est fourni uniquement à titre de référence. Veuillez vous baser sur l’apparence du produit réel.
