GEBRUIKSAANWIJZING F5C412uk300W BELKIN

• Uw Belkin spanningsomvormer is uitsluitend geschikt voor aansluiting op 12 V-spanningsbronnen. Sluit uw spanningsomvormer nooit op een andere spanningsbron of het lichtnet aan.

• Een elektrische schok van 240 V kan dodelijk zijn. Onjuist gebruik van een Belkin spanningsomvormer kan schade aan eigendommen, verwondingen en de dood tot gevolg hebben. Maak een goed begin! Stel eerst het opgenomen vermogen vast van het apparaat dat u wilt gaan gebruiken om zeker te weten dat uw Belkin spanningsomvormer voldoende aanloopspanning kan leveren. Het stroomverbruik wordt aangegeven in watt (W) of in ampère (A). De vereiste hoeveelheid watt of ampère staat meestal op het apparaat aangegeven. Als het stroomverbruik (opgenomen vermogen) is aangegeven in ampère vermenigvuldigt u het aantal ampères met 230 (de netspanning) – (F5C412uk140Watt & F5C412uk300Watt, 240 V) – om de vergelijkbare waarde in watt te bepalen. Als vuistregel kunt u de vereiste aanloopbelasting berekenen door het nominale wattverbruik te vermenigvuldigen met 20. Niet forceren: Hoewel een Belkin omvormer korte tijd plm. 2x zijn nominale wattage aan voeding kan leveren, is hij bedoeld voor apparaten met een aanloopspanning die gelijk is aan zijn eigen maximum continu wattverbruik.Problemen oplossen: Probleem: Apparaat heeft een hoge aanloopspanning. Werkt alleen met ingeschakeld autocontact. Accuspanning onder 10 V. Opgenomen vermogen van aangesloten apparaat is te hoog. Omvormer wordt te heet (thermisch uitschakelrelais geactiveerd) Zekering van omvormer is doorgeslagen. Slechte accu of te lage accuspanning. Omvormer krijgt onaangepaste voeding of vertoont zware spanningsval. Oplossing: Schakel de voedingsschakelaar van de omvormer UIT (O) en weer AAN (I) totdat de omvormer uw apparaat van spanning voorziet. Herhaal dit zo vaak als nodig is om uw apparaat in te schakelen. Schakel het contactslot van de auto in accessoirestand. Laad de accu opnieuw op of vervang de accu. Gebruik een omvormer met een grotere capaciteit of gebruik het aangesloten apparaat niet. Laat de omvormer afkoelen. Controleer of de omvormer voldoende ventilatie krijgt. Verminder de belasting op de omvormer tot nominaal continu uitgangsvermogen. Vervang de zekering volgens de aanwijzingen van het hoofdstuk ‘Zorg dat de zekering niet doorslaat’ in deze handleiding. Zorg ervoor dat de omvormer met de juiste polariteit op een spanningsbron is aangesloten. Vervang de accu. Controleer of de contactstop en de stekker van de sigarettenaansteker in orde zijn. Indien nodig moet u deze vervangen. Waarschuwing:

• Oneigenlijk gebruik van deze omvormer kan beschadiging van eigendom, verwondingen of de dood veroorzaken.

• Laat deze omvormer of een daarop aangesloten ingeschakeld apparaat niet zonder toezicht in de auto achter om mogelijke beschadiging van eigendom te vermijden.

• Sluit de voeding van de omvormer af wanneer deze niet in gebruik is.

• Gebruik of plaats de omvormer niet in de nabijheid van brandbare stoffen of op plaatsen waar zich brandbare dampen kunnen verzamelen.

• Als de externe flexibele kabel of het snoer van deze spanningsomvormer is beschadigd, wordt deze/dit door de fabrikant of een door deze aangestelde leverancier of gelijkwaardig tussenpersoon vervangen om risico’s te vermijden.

• Controleer regelmatig of de ingaande en uitgaande aansluitingen stevig zijn vastgeklemd. Loszittende verbindingen kunnen gevaarlijke hitte opwekken en/of de omvormer en de spanningsbron beschadigen.

• Het gebruik van dit product voor inductieve belastingen als fluorescentielampen, compressoren en pompen wordt ontraden. Hierdoor kan blijvende schade ontstaan.

• Dit is geen speelgoed. Houd de omvormer buiten het bereik van kinderen.F5C412uk140W* F5C412uk300W* F5C412eb140W F5C412eb300W Max.Continous Power 140 W 300 W Overspanningscapaciteit (piek) 300 W 500 W Lekstroom onbelast <0.1 A <0.2 A Golfvorm Gemodificeerde sinusgolf Inkomende werkspanning 11-15 V gelijkspanning Afgegeven werkspanning 230V ±5% (240V ±5%)* wisselspanning Automatische uitschakeling ingangsspanning ≤10.4 Volts - ≥15 Volts Uitgangsfrequentie 50 Hz ±3Hz Zekering (A) 20 A 30 A Reservezekering (ampère) 20 A 30 A Lengte 160 mm 160 mm Breedte 90 mm 90 mm Hoogte 65 mm 65 mm Gewicht 680 g 680 g Klasse II-apparaat ja ja Polariteit negatief (-) negatief (-) geaard geaard Waarschuwing bij te lage accuspanning 10.4 volt 10.4 volt Automatische uitschakeling bij te lage accuspanning 9.8 volt 9.8 volt Ga te werk als volgt om de Belkin 300W-omvormer rechtstreeks op de 12V- spanningsbron (accu) aan te sluiten.

1. Druk de adaptersteker van de omvormer stevig in de contactbus van de

Direct-Connect kabel.

2. Zorg ervoor dat u de positieve (rode) en negatieve (zwarte) polen op de

12Vspanningsbron duidelijk uit elkaar houdt en dat deze droog zijn.

3. Sluit de RODE krokodilklem aan op de positieve (+) pool van de

spanningsbron en de ZWARTE krokodilklem op de negatieve (-) pool van de spanningsbron.

4. Sluit het apparaat aan op het wisselstroomstopcontact op de omvormer.

5. Zet de aan/uitschakelaar van de omvormer in de stand ON (Aan) (1).

6. Let erop dat de led-indicator op de omvormer GROEN oplicht.

Dit betekent dat de omvormer gebruiksklaar is.

7. Schakel de aangesloten apparatuur in.

SpecificatiesInstallatie: Specificaties spanningsbron De spanningsbron moet 12 V gelijkspanning leveren en in staat zijn in de noodzakelijke stroom te leveren voor het aangesloten elektrische apparaat. De spanningsbron kan een accu of andere goed afgestelde 12 V gelijkspanningsbron zijn. Deel als ruwe indicatie het door de belasting opgenomen vermogen (in W) door 12 (de ingangsspanning) om de stroomsterkte (in A) te berekenen die de spanningsbron moet leveren. Voorbeeld: Bij een belasting van 120 W moet de spanningsbron kunnen leveren: (220/12) = 18,3 A. Aansluiten: Belkin 140 W- en 300 W-omvormers zijn geschikt voor aansluiting op een12 V-autoaccu via de sigarettenaansteker in het dashboard. U kunt deze omvormers als volgt aansluiten en gebruiken:

1. Verwijder de sigarettenaansteker en bevestig de stekker van de adapter

stevig in de aansluitbus. Zorg ervoor dat de aansluitbus en de stekker van de adapter schoon en droog zijn.

2. Sluit het gebruikte elektrische apparaat of dito installatie aan op het

stopcontact voor 230 V wisselstroom op de omvormer.

3. Zet de wipschakelaar van de omvormer in de stand ON (Aan) (1).

4. Let erop dat de led-indicator op de omvormer GROEN oplicht. Dit GROENE

licht betekent dat uw omvormer gebruiksklaar is.

5. Schakel het elektrische apparaat in voor gebruik.

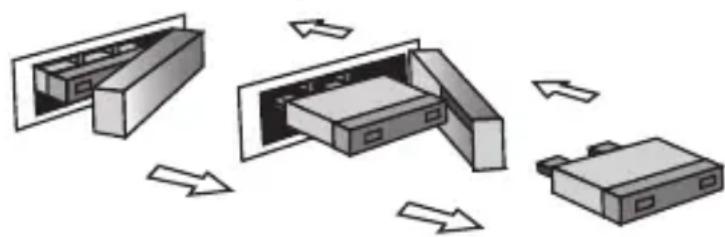

Zorg dat de zekering niet doorslaat: Alle Belkin omvormers worden geleverd met een reservezekering voor het geval dat de originele zekering doorslaat. Het doorslaan van een zekering is meestal het gevolg van een verkeerde polariteit of kortsluiting in het aangesloten apparaat of dito installatie. Als u oplet zal het zelden voorkomen dat u de zekering van uw omvormer moet vervangen. Zekering vervangen: Belkin 140W/300W-omvormer Verwijder eerst de voedingskabel uit de aansluitbus van de sigarettenaansteker. Het vakje met de zekering is gemakkelijk bereikbaar onder het afdekplaatje aan de achterkant van de unit. Verwijder de doorgeslagen zekering en breng een nieuwe aan. Zorg ervoor dat de nieuwe zekering van hetzelfde type is en de dezelfde elektrische waarde heeft als de originele zekering. Zorg ervoor voordat u de omvormer inschakelt de oorzaak weg te nemen van de overbelasting waardoor uw zekering is doorgeslagen.

1. Open het deksel van de zekeringdoos

doorgeslagen zekering door een nieuwe zekeringpatroonDe spanningsbron Wanneer de automotor niet draait, kunnen de meeste accu’s de omvormer een tot twee uur lang van stroom voorzien. De werkelijke tijd is afhankelijk van factoren als de leeftijd en de conditie van de accu en de stroom die door de aangesloten apparatuur wordt onttrokken. Als u de omvormer met uitgeschakelde motor gebruikt, adviseren wij de motor om het uur te starten en zo’n tien minuten te laten draaien om de accu bij te laden. Schakel het op de omvormer aangesloten apparaat uit voordat u de automotor start. Ofschoon het niet noodzakelijk is de omvormer bij het starten van de motor te ontkoppelen, kan de omvormer door de daling van de accuspanning korte tijd zijn werking onderbreken. Wanneer de omvormer geen voeding afgeeft, onttrekt hij nauwelijks stroom aan de accu (<0,3 A tot <0,4 A afhankelijk van uitvoering) en kan hij tot drie uur op de accu aangesloten blijven. Wij adviseren echter de omvormer direct na gebruik te ontkoppelen. Let op:

• Bij bepaalde automodellen werken omvormers alleen met ingeschakeld contact. Als de omvormer geen voeding levert, probeer het dan opnieuw met de contactsleutel in de accessoirestand. Automatisch uitschakelen en andere beveiligingsfuncties: Belkin 140 W- en 300 W-omvormers hebben een uniek waarschuwingssysteem met ledindicator dat aan de automatische uitschakelfunctie is gekoppeld. Deze led-indicator werkt als volgt: ROOD – Overbelast/Accuspanning te laag Uw omvormer schakelt zichzelf uit bij de volgende problemen:

1. De afgegeven accuvoeding daalt onder 10,4 V.

2. De afgegeven accuvoeding is hoger dan 15 V.

3. De aangesloten apparatuur onttrekt meer stroom

dan de specificaties van de omvormer toelaten. LED’s voor weergave accuniveau Laadniveau (bij benadering) Accuspanning bij open circuit 100% 13.7 75% 12.7 50% 11.7 25% 10.7 0% < 10.6Extra veiligheidsmaatregelen:

1. Automatische uitschakeling wanneer de temperatuur van het interne

circuit hoger oploopt dan de standaard-veiligheidsspecificaties toelaten.

2. Continu geluidsalarm:

a. Wanneer het door de 12 V-spanningsbron afgegeven ingangsvermogen daalt naar 11 V. b. Wanneer de temperatuur van het interne circuit de standaard- ontwerpspecificaties voor veiligheid overschrijdt. Zet na automatische uitschakeling of bij continu geluidsalarm de wipschakelaar van de omvormer in de stand UIT (O) totdat de oorzaak van het betreffende probleem is achterhaald en opgelost. Let op:

• De Belkin omvormer in 300 W-uitvoering heeft een ventilator die alleen continu mag draaien als de omvormer in bedrijf is. Automatische uitschakeling door te hoge temperatuur van het circuit doet zich voor wanneer de ventilator niet meer kan voldoen aan de ontwerpspecificaties voor een veilige werking van de omvormer. Houd u aan de volgende belangrijke veiligheidsmaatregelen om uw omvormer in perfecte conditie te houden.

• VOCHT – Houd de omvormer droog. Gebruik en bewaar hem niet onder vochtige omstandigheden.

• HITTE – De temperatuur van de omringende lucht moet tussen 10 oC en 26 oC zijn. Plaats de omvormer niet op of nabij een warmtebron. Stel de omvormer niet bloot aan direct zonlicht.

• VENTILATIE – Zorg voor een goede ventilatie om de warmte af te voeren die ontstaat wanneer de omvormer in gebruik is. Houd de boven- en zijkanten van de omvormer minstens 10 cm vrij als deze in gebruik is. Let op: De meeste elektrische circuits van sigarettenaanstekers in auto’s zijn beveiligd met zekeringen van 10-20 A. Direct-Connect accukabels: Uitsluitend voor Belkin 300W-omvormer – F5C412uk300W & F5C412eb300W Let op:

• Als het apparaat dat u wilt inschakelen meer dan 150 W continuvermogen vraagt, moet de Belkin 300W-omvormer met Direct-Connect accukabels rechtstreeks op de spanningsbron worden aangesloten. Doet u dit niet, dan loopt u het risico van ernstige beschadiging van de voedingskabel of van de bedrading van de sigarettenaanstekeraansl uiting in uw auto.GEBRUIK VAN DE SIGARETTENAANSTEKERADAPTER

1. Bevestig de sigarettenaanstekerstekker van de omvormer in de

contactbus van de sigarettenaansteker in de auto. Let op: Zorg dat de omvormer bij het starten van de auto UITgeschakeld is. Als de omvormer INgeschakeld is, kan een spanningsstoot van de autoaccu de omvormer en de daarop aangesloten apparatuur beschadigen.

2. Schakel de omvormer IN (Schakelaar bevindt zich aan de voorkant van

de unit, naast de elektrische aansluitingen voor 230 V). Als het led- indicatielampje op de omvormer GROEN oplicht, werkt de unit correct. Als het led-indicatielampje op de omvormer ROOD oplicht, schakel de unit dan onmiddellijk uit en controleer alle aansluitingen.

3. Bevestig het apparaat/de apparaten met een lager vermogen dan 150 W

in een van de elektrische aansluitingen voor 230 V. Schakel het apparaat/ de apparaten IN om het/hen in werking te zetten. Zolang het led- indicatielampje aan de voorkant van de omvormer GROEN oplicht, kunt u het aangesloten apparaat normaal gebruiken. WAARSCHUWING: Als de omvormer meer dan 150 W wisselspanning moet leveren, sluit de omvormer dan niet aan op het contact van de sigarettenaansteker in de auto. HIERDOOR WORDT DE BEDRADING OVERVERHIT EN KAN BRAND ONTSTAAN. Bij het gebruik van apparaten die totaal 150 W of meer opnemen, moet de omvormer met de bijgeleverde accuklem rechtstreeks op de polen van de autoaccu worden aangesloten. WAARSCHUWING: Geldt alleen voor de producten met de nummers: F5C412uk300w en F5C412eb300WAANSLUITING MET ACCUKLEMMEN OP 12 V-ACCU

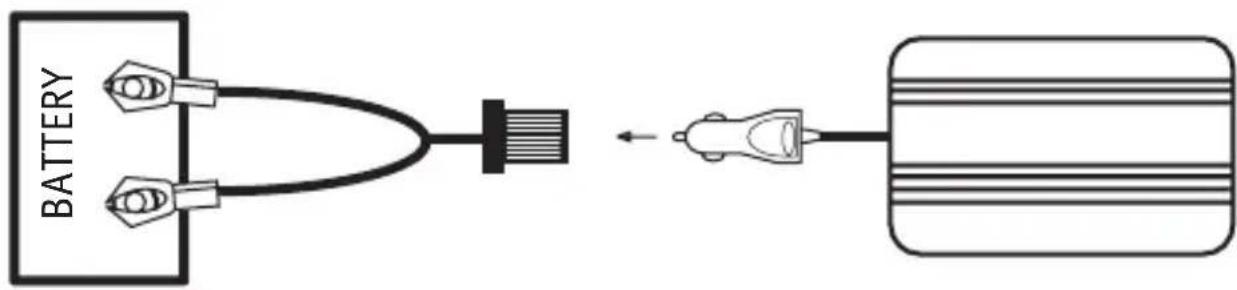

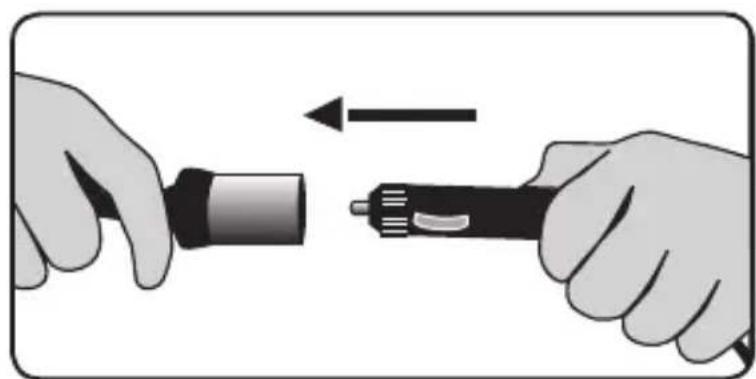

1. Bevestig de sigarettenaanstekeradapter in de contactbus van de aansluitkabel

2. Sluit de rode (+) accuklem aan op de rode (+) pool van de 12 V-accu.

Sluit de zwarte (-) accuklem aan op de zwarte (-) pool van de 12 V-accu.

3. Schakel de omvormer IN. Als het led-indicatielampje op de omvormer

GROEN oplicht, werkt de unit correct. Als het led-indicatielampje op de omvormer ROOD oplicht, schakel de unit dan onmiddellijk uit en controleer alle aansluitingen.

4. Sluit het 230 V-apparaat aan op een van de 230 V-aansluitbussen van de
