LK3006 - Ventilator QLIMA - Gratis gebruiksaanwijzing en handleiding

Producttype	Luchtkoeler / ventilator
Merk	Qlima
Model	LK3006
Nominale spanning	220-240 V~, 50 Hz
Vermogen	90 W
Beschermingsklasse	II
Watertankcapaciteit	6000 ml
Aantal snelheden	3 (Laag, Gemiddeld, Hoog)
Windmodi	Normaal, Natuurbries, Slaap
Oscillatie	Horizontaal (120°) en verticaal
Koelfunctie	Ja (ingebouwde waterpomp)
Ionisatorfunctie	Ja
Timer	Ja, van 1 tot 9 uur
Weergave	Omgevingstemperatuur en instellingen
Filter	Waterkussen en verwijderbaar filter
Wieltjes	Ja (voor verplaatsing)
Onderhoud	Reinig de tank en het filter elke 2 weken
Veiligheid	Automatische uitschakeling bij watergebrek, kinderbeveiliging
Garantie	2 jaar

Veelgestelde vragen - LK3006 QLIMA

Hoe vul ik de watertank?

Koppel het apparaat los. Verwijder de watertank door aan de handgreep te trekken, vul deze met koud water (max 6 L) en plaats hem terug. Zorg ervoor dat de pomp op zijn plaats zit.

Hoe gebruik ik de koelfunctie?

Vul eerst de watertank. Druk op de knop COOLER om de pomp te activeren. Voeg voor een beter effect ijsblokjes toe aan de bovenste tank. De functie stopt automatisch als het water onvoldoende is.

Wat moet ik doen als de ventilator niet aangaat?

Controleer of het apparaat is aangesloten en of het stopcontact werkt. Druk op de knop ON/OFF. Als het probleem aanhoudt, controleer dan de zekering of neem contact op met de klantenservice.

Hoe reinig ik het filter?

Koppel het apparaat los. Verwijder het filter door aan de handgreep te trekken. Scheid het waterkussen van het filter. Reinig ze met schoon water of een zachte borstel. Plaats ze terug na het drogen. Doe dit elke 2 weken.

Hoe stel ik de timer in?

Tijdens het gebruik drukt u meerdere keren op de knop TIMER om een duur van 1 tot 9 uur te kiezen (in stappen van 1 uur). Het apparaat schakelt automatisch uit na de tijd.

Hoe activeer ik de oscillatie?

Druk op de knop OSC voor horizontale oscillatie (links/rechts) en op de andere knop OSC (met verticale pijl) voor verticale oscillatie (boven/onder). Druk nogmaals om te stoppen.

Wat betekent de Natuurbries-modus?

Deze modus simuleert een natuurlijke bries door automatisch de ventilatorsnelheid te variëren volgens een voorgeprogrammeerde cyclus (langzaam, gemiddeld, snel). Gebruik de knop WIND om deze te selecteren.

Wat moet ik doen als het water in de tank slecht ruikt?

Leeg het water en reinig de tank en het filter met een neutraal schoonmaakmiddel. Spoel grondig. Ververs het water elke 3-4 dagen, zelfs als het apparaat niet wordt gebruikt. Vergeet niet te drogen voor opslag.

Kan het apparaat in een badkamer worden gebruikt?

Nee, het apparaat mag niet worden gebruikt in de directe omgeving van een badkuip, douche of zwembad. Het is alleen ontworpen voor gebruik binnenshuis, op een vlakke en droge ondergrond.

Waar vind ik de volledige handleiding?

De volledige handleiding is gratis te downloaden in PDF-formaat op de website notice-facile.com voor het apparaat Qlima LK3006. U kunt ook de originele versie raadplegen op de website van de fabrikant.

GEBRUIKSAANWIJZING LK3006 QLIMA

Geachte mevrouw, mistrheer,

Van harte gefeliciteerd met de aankoop van uw luchtkoeler. U hebft een kwaliteititsproduct aangeschaat waar u nog vele jaren plezier van zult hebben, mits u het apparaat verantwoord gebruikt. Lees waarom eerst deze gebruiksaanwijzing voor een optimale levensduur van uw luchtkoeler.

Wij geen u namens de fabrikant tweeJAar garantie op maybe material- of fabricagefouten.

Wij wensen u veel comfort met uw luchtkoeler.

Met vriendelijke groet,

PVG Holding B.V.

Afdeling Klantenservice

1 LEES EERST DE GEBRUKSAANWIJZING.

2 RAADPLEEG BIJ TWIJFEL UW DEALER.

NL

66

GEBRUIKSAANWIJZINGEN (NL)

Lees deze gebruikershandleiding aandachtig alvorens het toestel te gebruiken en bewaar het voor later. Installeer dit toestel enkel wonneer het voldoet aan de lokale/nationale wetgeving, regelgeving en normen.
- De luchtkoeler is ontworpen voor binnengebruik.
- Controller na het uitpakken of het apparaat Niet beschadigd is. Twijfelt u, gebruik het apparaat dan Niet, maar neem contact op met de klantenservice of uwplaatselijke leverancier. Het verpakkingsmaterialiaal (plastic zakken enz.)要去 buiten het bereik van kinderen gehonden worden, want het zou een bron van gezaren können vormen.
- Aanpassingen aan het veriligheidssystemeën Niet toegestaan.
- Dit product is geconstrueerd conform de relevante teksten in de EN 60335 norm.

Waarschuwingen

Lees de Aanwijzingen voor gebruik van het apparaat. De veiligheid van het apparaat is enkel gegarandeerd bij correct gebruik volgens deze instructies, waarom worden aanbevolen deze te bewaren voor latere raadpleging.
- Gebruik het toestel enkel voor de bestemde doeleinden. Het gebruik op andere manieren kan leiden tot kortsluitingen, brandwonden, elektrische schokken, exploderen van lampen, ongevallen, enz.

• De installmentie moet volledig in overeenstemming�zijn met lokale regelgeving,verordeningen en normen.
• Verzeker dat de beschikbare spanning nicht hoger is dan de spanning beschreiben in de specificaties van deze handleiding.
• Controller of de netspanning op het typeplaatje overeenkomt met het lokale Lichtnet voor u het apparaat aansluit.
• Het apparatus is geschikt voor netspanningen van 220-240 V.
• Verzeker steeds dat u het toestel kan zientijdens het aanschakelen. Gebruik nooit zaken zoals een timer,programmeer- of andere apparaten (inclusief Internet apps) die het toestel automatisch aanschakelen omdat dit brand kan veroorzaken!
• Installer het apparaat volgens de instructies beschreiben in de paragraf "installatie" van de gebruiksaanwijzing.
• Het apparaat is vervaardigd volgens de CE veiligheidsnormen. Desondanks is, Zoals bij elk product, voorzichtigheid geboden.
  BRANDGEVAAR! Gebruik het apparaat nooit opplaatsen waar ontvlambare en/of schadelijke gassen, producten of dampen aanwezig hunnen zijn (zoals uitlaatgassen, verfdampen, gordijnen, papier, kleding).
• Gebruik geen verlengsnoeren of meervoudige adapters.
• Dit toestel is nicht geschickt voor gebruik door Personen (inclusief kinderen) met verminderde fysische, motorische of mentale möglichkheden, of het gebrek aan ervaring en kennis, behalve onder toezicht of wanner ze uitleg betreffende het gebruik van het toestel hebben gekreten

van een persoon verantwoordelijk voor hun veriligheid.

• Als de netkabel beschadigd is, moet deze door de fabrikant, diens onderhoudsmonteur of een vergelijkbaar gekwalificeerde persoon worden verrangen om gezaren te vermijden.
• Kinderen要去en onderzoekstaa, zodat zich nicht met de machine{kennen speelen.
• Het toestel mag zich nicht vlak onder een stopcontact bevinden.
• Gebruik het apparaat Niet in de onmiddelijkke nabijheid van een bad, douche of zwembad.
• Het scherm van deze eenheid is bedoeld om directe toegang tot bewegende onderdelen te voorkomen en moet op�ijnplaats+zijn wonneer de eenheid in gebruik is.
  Haal het netsnoer uit het stopcontact voor het demonteren, monteren of voor het reinigen.
• Verzeker dat de luchtkoeler op een droog en vlak oppervlak geplaatst is.
• Steek geen objcten in de openings van het apparaat.
• Het haardschem biedt geen volledige bescherming gegen jonge kinderen en personen met beperkte mobiliteit.
• Dit apparaat kan worden gebruikt door kinderen ouder dan 8aar en door personen met fysieke, sensorische of verstandelijk beperkingen of gebrek aan ervaring of kennis als zij onder toezicht staan of instructies hebben gekregen over het veilig gebruik van het apparaat en de gevaren begrijpen die met het gebruik

NL

ervansamenhangen.

• Het schoonmaken en uitvoeren van ander onderhoud mag nicht worden gedaan door kinderen zonder toezicht.
• Kinderen onder de 3JAar mogen uitsluitend in de buurt komen onder voortdurend toezicht.
• Kinderen van 3 tot 8aar mogen het apparaat uitsluitend in- of uitschakelen als dit op de bedoelde wijze geplaatst of geinstalleerd is en zij onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en begrijpen welke risico's er zich.
• Kinderen van 3 tot 8aar mogen het apparaat Niet aansluiten, instellen en schoonmaken of gebruikersondoud plegen.
  Schakel het toestel uit wanneer het alleen gelaten worden.
• De luchtkoeler tijdens gebruik nooit bedekken of hinderen.
• Koppel de luchtkoeler af van het elektriciteitsnet tijdens installmenten reining.
• Gebruik de eenheid nicht bij een omgevingstemperatuur van meer dan 40^ C.
• Volg bij het gebruiken van elektrische toestellen steeds de elementaire veiligheidsmaatregelen om het risico op brand, elektrische schokken en lichamelijk letsel te voorkomen. Er worden zichsmeer aandacht en voorzichtigheid vereist bij het gebruiken van elektrische toestellen die een watertank bevatten: Haal onmiddelijk het netsnoeruit het stopcontact wanner het water overloopt en controllerDat de

elektrische onderdelen van de eenheid Niet nat+zijn.Indien deze nat+zijn moeten ze grondig en voorzichtig afgedroogd worden.Raadpleeg een gekwalificeerd professional bij twijfel.

• Laat de eenheid nicht blootgesteld aan externe factoren anschter (zonlicht, regen, enz.).
  Lees de details van water vullen, schoonmaken en onderhoud verderop in de manual.
• Het water moet elke 3-4alen ververst worden, zichs wonneer het Niet gebruikt werden. Verwijder de tank van de basis van de bevochtiger wonneer de luchtkoeler voor een langereperiode Niet gebruikt worden.
• Men要去 voorzichtig着眼ijdens het gebruiken van het toestel vanwege de verspreiding van het waterdampen.
• Trek het netsnoer uit het stopcontact tijdens het vullen en het reinigen.

Bij Niet raadplegen en/of nicht naleven van de regels, instructies en uitleg, zal de garantie Niet langer geldig zichen en zal de fabrikant Niet meer bijstaan in geval van schade aan het toestel en/of de omgeving onder garantie.

GEBRUIKERSHANDLEIDING

1. Montage

Plaats de luchtkoeler op een vlak oppervlak, monteer de wielen [8] in degaten in de onderkant van de eenheid.

Plaats de houders voor het opwinden van het netsnoer [5] in de gaten in dechterkant van de eenheid, zoals worden weergegeven op bovenstaande afbeelding.

2. Tank opvullen

Plaats de luchtkoeler op een vlak oppervlak en volg onderstaande stappen:

1. Haal het water uit de tank. Afbeelding 1.
2. Verwijder de tank volledig (Waterpomp en frame zullen automatisch omhoog komen). Afbeelding 2.
3. Neem de watertank om deze met water te vullen of te reinigen.
4. Plaats de watertank in de juiste richting. Afbeelding 3.

afbeelding 1 afbeelding 2 afbeelding 3

BEDIENING

• Zorg ervoor dat de eenheid in de stand (UIT) staat voordat u de stekker in een stopcontact steekt.
• Plaats de eenheid op een stevig vlak oppervlak.
• Vermijd overbelasting van circuit door geen andere producten met hoog vermogen op hetzelfde stopcontact aan te sluiten.

KORTE INLEIDING TOT DE FUNCTIONS

1. Invriezing en koeling: Er worden een verdamper conform internationale milieubeschermingsnormen gebruikt met geavanceerde koeltechnologie voor vochtigkeit en verdamping door middel van water, wat snel verdampt om de lucht te koelen die gedurende korteijd door de verdamper stroomt. In warmer en droge gebieden kan de temperatuurdaling in de luchtstroom 6 12^ bedragen. In vochtige gebieden kan de temperatuurdaling in de luchtstroom nog altijd 3 5^ bedragen.

NL

72

1. Filteren: De eenheid kan schadelijke stoffen zoals stof, gezels, rook, enz. uit de luchtuitlaat filteren. De gefilterde zuivere lustcht za u het gevoel geben dat u zich in de buurt van een woud of aan de kust bevindt.
2. Bevochtigen De eenheid heeft een duidelijk bevochtigingseffect in een droog gebied ofijdens het droge seizoen.
3. Keuze van luchtstromen: Er zijn 3 snelheden van luchtstroom op de unit om aan uw behoefte te voldoen.
4. Keuze van luchttypes: Er konnen 3 types van luchtstroom worden gekozen om te voldoen aan uw noden. De te kiezen types zijn: standard, natuurlijke wind- en slaapmodus.
5. Keuze van de richtingen van de luchtstromen: Deze eenheid kan lucht verdelen door automatische verdeling over 120 graden.

Temperatuur- of timerweergave

Normale windmodus

Natuurlijke windmodus

Slaap-windmodus

Koelfunctie

Ionisatorfunctie

Vertical / horizontal OSC

LAAG - GEMIDDELD - HOOG windinstelling

Super windinstelling

Functiebeschrijying

ON/OFF		Druk op deze knop om de eenheid in te schakelen aan lage snelheid en de kamertemperatuur waar te Geven. Druk opnieuw op de knop om de eenheid uit te schakelen.
SPEED		Druk op Diese knop om de snelheid van de eenheid te wisselenussen (LOW) LAAG - MID (GEMIDDELD) - HI (HOOG), in de normale modus.
SUPER WIND		Druk op Diese knop om de maximale luchtstroming in te schakelen. Druk opnieuw op de knop voor de originele windinstalling.
OSC		Druk op Diese knop om het oscilleren van de ventilator te starten met de wind maar links en rechts. Druk opnieuw op de knop om het oscilleren te stoppen.
OSC		Druk op Diese knop om het oscilleren van de ventilator te starten met de wind maar boven en onder. Druk opnieuw op de knop om het oscilleren te stoppen.
COOLER		Zorg er voor het gebruiken van"These functie voor dat de watertank voldoende gezuld is. Druk op"These knop en de waterpomp treedt in werkung. Het water circuleert over de koeler om warme luucht om te zetten in koude luucht (warme luucht gecombeinerd met waterdamp) en de temperatuur efectief te koelen. ** Voor een better koeleffect, wordt aanbevolen om een ijsbak of ijis in de bovenste watertank teplaaten. Opgelet: er is een waarschuwingssystem voor laag waterpeil, als het waterpeil laag is, worden de functie KOELEN automatisch gestopt en zullen er 3 pieptonen hoorbaar+zijn en za het scherm van de koeler knipperen.
TIMER		Wanner de eenheid in gebruik is,kest u de Timer instellen om de ventilator na de ingesteldeijd uit te schakelen. Druk herhaaldelijk op"These knop om de timerinstelling te verhogen in stappen van 1aar (tot een maximum van 9aar) zoals worden aangegeven op het scherm. De timer begint na 5 seconden te lopen. Zodra de timer afgelopen is, za de eenheid uitschaken.
ION		Druk op"These knop om de ionisorafunctie aan/uit te schakenen (de ventilator要去 draaien om de ionisorafunctie te latent werken). Wanner de ionisorat ingeschakeld is, za"These helpen om de luucht in de kamer te zuiveren.
WIND		Druk om de modus Normaal of Natuurlijk of om de Slaapmodus te selecteren (zoals worden weergegeven op het scherm). NORMALE modus: De ventilator draait aan de snelheid die ware geselecteerd met den "AAN/UIT"-knop. Modus Natuurlijke bries: De snelheid van de ventilator varieiert automatisch om een briesje te simuleren* (Logica zoals wee-gegeven op de afbeeling).
		NATURAL WIND (LOW) MOTOR SPEED HIGH MED LOW STOP 3 9 45 21 27 33 39 45 51 57 63 69 75 81 87 93 99 99 TIME (SEC)
		NATURAL WIND (MED) MOTOR SPEED HIGH MED LOW STOP 3 9 45 21 27 33 39 45 51 57 63 69 75 81 87 93 99 99 TIME (SEC)
		NATURAL WIND (HIGH) MOTOR SPEED HIGH MED LOW STOP 3 9 45 21 27 33 39 45 51 57 63 69 75 81 87 93 99 99 TIME (SEC)
		SLAAP-modus: De snelheid van de ventilator varieiert automatisch voor gebruikijdens het slapen*.
		SLEEP WIND (HIGH-MED-LOW) NATURAL WIND (HIGH) MED LOW STOP 30 60 90 120 TIME (M)

NL

74

REINIGING EN ONDERHOUD

1. Trek de stekker uit het stopcontact voor reiniging.
2. Reinig de watertank en het filtergaas elke twee weken.
3. Reinig de koeler wanner deze zichtaar vuil is of iedere maand (afhankelijk van de toestand van de omgeving).
4. Gebruik een droog doeok om het resterende water op de vernevelingskom te absorberen. Droog de kom met een droge doeok.
5. Verpak dit apparaat goed en bewaar het op een koele, droge plaats als het gedurende langeijd Niet gebruikt worden.

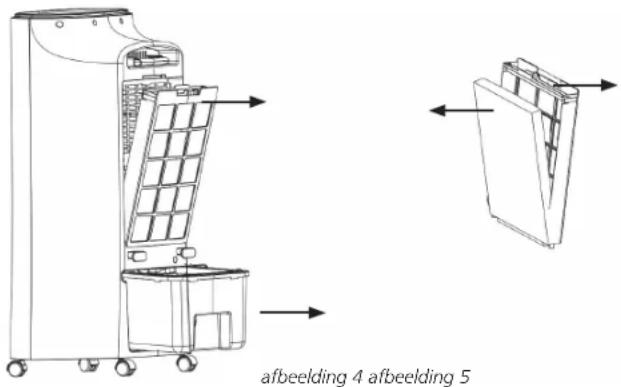

Het waterkussen en -filter reinigen:

1. Trek aan de hendel van het filter en haal de eenheid uit het apparaat zoals wordt weergegeven op afbeelding 4.
2. Scheid het waterkussen van het -filter zoals worden weergegeven op afbeelding 5.
3. Verwijde stof met een zachtte borstel of was met zuiver water zoals nodig.

OPMERKING: De watertank en het filter eens om de twee weken reinigen, worden aanbevolen.

De watertank reinigen:

1. Verwijder de watertank zoals worden weergegeven op afbeelding 4.
2. Reinig met neutrale reinigingsmiddelen en zuiver water.

OPGELET

1. Gebruik een normale voedingsspanning.
2. Plaats geen voorwerpen bovenop de eenheid. Dek de luchtuitlaat Niet af wanner het apparaat in gebruik is en zorg voor een vrij ruimte van een meter voor enchter het apparaat.
3. Kantel of stoot de eenheid Niet na het vullen met water. Duw, als u de eenheid要去 verplaatsen, zachtjes gegen de zijkant om te vermijden dat water gemorst worden. Kantel de eenheid Niet te ver wanner deze in werkig is om ongevallen te voorkomen (F.4).
4. De eenheid mag Niet geplaatst worden op plaatsen met een extreem hoge of lage temperatuur. Tijdens warme zomerdagen kan het water in de tank slecht worden en een geur verspreiden en moet waarom regelmatig ververst worden. In de winter, bij een kamertemporatuur lager dan 0 grades koet het water verwijderd worden en het apparaat gedroogd worden met een droge handdoek om aanvriezen te vermijden.

NL

75

1. Voor het reinigen van het buitenoppervlak van de eenheid要去 een natte doek (met wat detergent) worden gebruikt. Gebruik hiervoor geen schurend reinigingsmiddel of oplosmiddel. Het afspoelen met water is ten strengste verboden. (F.5)
2. Als de eenheid worden verpakt voor opslag of transport, maar het water dan uit de eenheid en LAST de eenheid enkele minuten werken. Verpak de eenheid als deze volledig droog is om een slechte geur te vermijden.
3. Laat de stekker Niet in het stopcontact steken als de eenheid gedurende langereperiode Niet worden gebruikt,deze za hierdoor worden beschadigd.
4. Als het netsnoer beschadigd is, moet dit door de fabrikant, zich onderhoudsdienst of een vergelijkbaar gekwalificeerde persoon verrangen worden om gevaarlijke situatuies te vermijden.
5. De eenheid heeft een große invloed op de vochtigkeit indien gebruikt als ontvochtiger, gebruik deze functie Niet in een luchtdichte omgeving.
6. Vul water bij als het waterpeil laag worden.
7. Dit toestel is nicht geschickt voor gebruik door Personen (inclusief kinderen) met verminderde fysische, motorische of mentale möglichkheden, of het gebrek aan ervaring en kennis, behalve onder toezicht of wanner ze uitleg betreffende het gebruik van het toestel hebben gekregen van een persoon verantwoordelijk voor hun veiligheid.
8. Kinderen moeten onder toezicht staan, zodate het toestel kunnen spelen.

PROBLEM OPLOSSEN

Probleem Oorzaak Oplossing
Geen luchtdebiet 1. Geen vondedingsspanning2. Het apparaat staat nicht AAN3. Behuizing beschadigd	1. Steek de stekker goed in hetstopcontact.2. Druk op de aan/uit-toets om te starten.3. Breng het apparaat terug maar het servicecentrum.
Kon de ventilator niet uitschaken	1. De stopknop werk nog nicht ingedrukt.2. Behuizing beschadigd
Abnormaal geluid van de behuizing van het product	1. Vreemd voorwerp binnen de behuizing2. Los[w]el3. Motor defect
Geen bevochtiging 1. Defecte pomp of motor. 1. Breng het apparataur terug maar het servicecentrum.
De richting van de lucht-stroom kan nicht geregeld worden	1. Defecte synchronisatiemotor vooraan

NL

76

GARANTIEVOORWAARDEN

Dit toestel worden geleverd met een garantieperiode van 24 maanden, te beginnen op de datum van aankoop. Alle defecten aan materiaalen en montage zullen gedurende dezeperiode Gratis hersteld of verrangen worden. De volgende regels+zijn van toepassing:

1. We weigeren expliciet alle verdere schuldvorderingen, inclusief schuldvorderingen voor neven- en/of gevolgschade.
2. Herstellingen aan of verranging van onderdelen tijdens de garantieperiode zullen Niet leiden tot verlengen van de garantieperiode.
3. De garantie is Niet更是 geldig wonneer er veranderingen aangebrachte,zijn, er nicht-originele onderdelen gebruikt zijn of wonneer er herstellingen doord derde partijen uitgevoerd zich.
4. Onderdelen onderhevig aan normale slijtage, zoals filters, batterijen, lampen en verwarmingselementen vallen Niet onder de garantie.
5. De garantie is enkel geldig wonneer je de originele, gedateerde aankoopfactuur kan voorleggen en als er geen veranderingen zijn aangebracht.
6. De garantie dekt geen schade veroorzaakt door verwaarlozing en/of dooreacties die afwijken van deze in dit instructieboekje.
7. Transportkosten en de risico's verbonden aan het transport van het toestel of onderdelen van het toestel zijn steeds voor rekening van de koper.
8. Schade veroorzaakt door gebruik van Niet geschikte reserveonderdelen worden Niet gedekt door de garantie.

Om onnodige kosten te voorkomen, herinneren we eraan de gebruiksaanwijzing steeds grondig door te nemen. Wanner deze aanwijzingen geen oplossing bieden, breng het toestel dan maar je dealer voor herstelling.

www.qlima.com

Werp elektrische apparatuur Niet weg bij het huisvuil; lever het in op de waarvoor aangewezenplaats. Neem contact op met deplaatselijke autoriteiten voor informatie waar apparatuur kan worden ingeleverd. Wanner elektrische apparaten worden weggegooid op de vuilstort of in de dump, hunnen gevaarlijke stoffen in het grondwater en in de voedselketenterechtkommen met alle gevolgen voor de gezondheid. Bij de verranging van oude apparaten door neue is de leverancier wettelijk verplicht zonder kosten het oude apparaat voor vernietiging in te nemen.

NL

77
