GEBRUIKSAANWIJZING AF 20 Kärcher

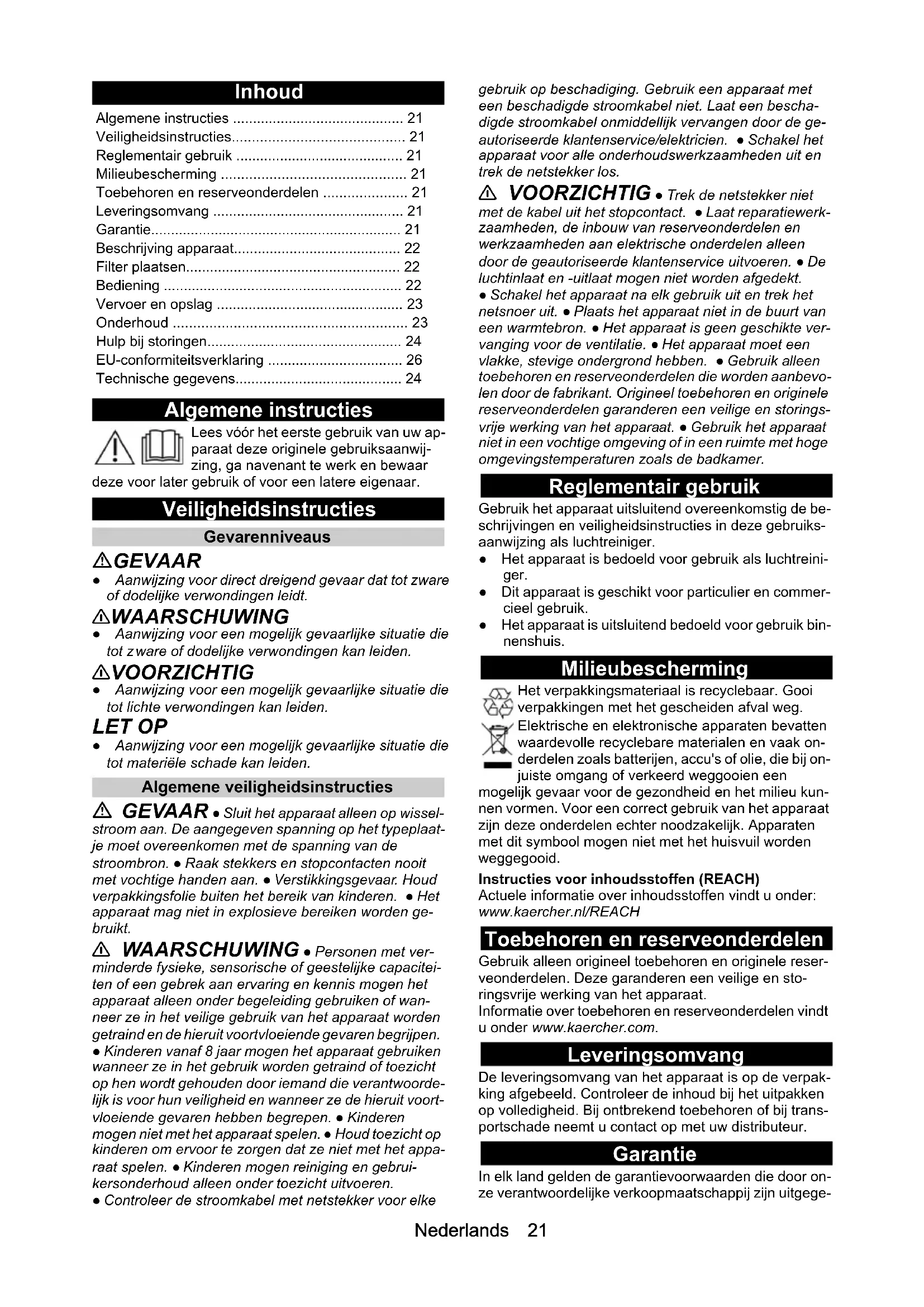

dB(A) 26-52Nederlands 21 Inhoud Algemene instructies Lees vóór het eerste gebruik van uw ap- paraat deze originele gebruiksaanwij- zing, ga navenant te werk en bewaar deze voor later gebruik of voor een latere eigenaar. Veiligheidsinstructies Gevarenniveaus GEVAAR ● Aanwijzing voor direct dreigend gevaar dat tot zware of dodelijke verwondingen leidt. 몇 WAARSCHUWING ● Aanwijzing voor een mogelijk gevaarlijke situatie die tot z ware of dodelijke verwondingen kan leiden. 몇 VOORZICHTIG ● Aanwijzing voor een mogelijk gevaarlijke situatie die tot lichte verwondingen kan leiden. LET OP ● Aanwijzing voor een mogelijk gevaarlijke situatie die

• ot materiële schade kan leiden. Algemene veiligheidsinstructies GEVAAR ● Sluit het apparaat alleen op wissel- stroom aan. De aangegeven spanning op het typeplaat- je moet overeenkomen met de spanning van de stroombron. ● Raak stekkers en stopcontacten nooit met vochtige handen aan. ● Verstikkingsgevaar. Houd verpakkingsfolie buiten het bereik van kinderen. ● Het apparaat mag niet in explosieve bereiken worden ge- bruikt. 몇 WAARSCHUWING ● Personen met ver- minderde fysieke, sensorische of geestelijke capacitei- ten of een gebrek aan ervaring en kennis mogen het apparaat alleen onder begeleiding gebruiken of wan- neer ze in het veilige gebruik van het apparaat worden getraind en de hieruit voortvloeiende gevaren begrijpen. ● Kinderen vanaf 8 jaar mogen het apparaat gebruiken wanneer ze in het gebruik worden getraind of toezicht op hen wordt gehouden door iemand die verantwoorde- lijk is voor hun veiligheid en wanneer ze de hieruit voort- vloeiende gevaren hebben begrepen. ● Kinderen mogen niet met het apparaat spelen. ● Houd toezicht op kinderen om ervoor te zorgen dat ze niet met het appa- raat spelen. ● Kinderen mogen reiniging en gebrui- kersonderhoud alleen onder toezicht uitvoeren. ● Controleer de stroomkabel met netstekker voor elke gebruik op beschadiging. Gebruik een apparaat met een beschadigde stroomkabel niet. Laat een bescha- digde stroomkabel onmiddellijk vervangen door de ge- autoriseerde klantenservice/elektricien. ● Schakel het apparaat voor alle onderhoudswerkzaamheden uit en trek de netstekker los. 몇 VOORZICHTIG ● Trek de netstekker niet met de kabel uit het stopcontact. ● Laat reparatiewerk- zaamheden, de inbouw van reserveonderdelen en werkzaamheden aan elektrische onderdelen alleen door de geautoriseerde klantenservice uitvoeren. ● De luchtinlaat en -uitlaat mogen niet worden afgedekt. ● Schakel het apparaat na elk gebruik uit en trek het netsnoer uit. ● Plaats het apparaat niet in de buurt van een warmtebron. ● Het apparaat is geen geschikte ver- vanging voor de ventilatie. ● Het apparaat moet een vlakke, stevige ondergrond hebben. ● Gebruik alleen toebehoren en reserveonderdelen die worden aanbevo- len door de fabrikant. Origineel toebehoren en originele reserveonderdelen garanderen een veilige en storings- vrije werking van het apparaat. ● Gebruik het apparaat niet in een vochtige omgeving of in een ruimte met hoge omgevingstemperaturen zoals de badkamer. Reglementair gebruik Gebruik het apparaat uitsluitend overeenkomstig de be- schrijvingen en veiligheidsinstructies in deze gebruiks- aanwijzing als luchtreiniger. ● Het apparaat is bedoeld voor gebruik als luchtreini- ger. ● Dit apparaat is geschikt voor particulier en commer- cieel gebruik. ● Het apparaat is uitsluitend bedoeld voor gebruik bin- nenshuis. Milieubescherming Het verpakkingsmateriaal is recyclebaar. Gooi verpakkingen met het gescheiden afval weg. Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak on- derdelen zoals batterijen, accu's of olie, die bij on- juiste omgang of verkeerd weggooien een mogelijk gevaar voor de gezondheid en het milieu kun- nen vormen. Voor een correct gebruik van het apparaat zijn deze onderdelen echter noodzakelijk. Apparaten met dit symbool mogen niet met het huisvuil worden weggegooid. Instructies voor inhoudsstoffen (REACH) Actuele informatie over inhoudsstoffen vindt u onder: www.kaercher.nl/REACH Toebehoren en reserveonderdelen Gebruik alleen origineel toebehoren en originele reser- veonderdelen. Deze garanderen een veilige en sto- ringsvrije werking van het apparaat. Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com. Leveringsomvang De leveringsomvang van het apparaat is op de verpak- king afgebeeld. Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij trans- portschade neemt u contact op met uw distributeur. Garantie In elk land gelden de garantievoorwaarden die door on- ze verantwoordelijke verkoopmaatschappij zijn uitgege- Algemene instructies p. 21
• Veiligheidsinstructies p. 21
• Reglementair gebruik p. 21
• Milieubescherming p. 21
• Toebehoren en reserveonderdelen p. 21
• Leveringsomvang p. 21
• Garantie p. 21
• Beschrijving apparaat p. 22
• Filter plaatsen p. 22
• Bediening p. 22
• Vervoer en opslag p. 23
• Onderhoud p. 23
• Hulp bij storingen p. 24
• EU-conformiteitsverklaring p. 26
• Technische gegevens Nederlands ven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een mate- riaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde ge- autoriseerde klantenservice. (adres zie achterzijde) Beschrijving apparaat Afbeeldingen, zie pagina met grafieken. Afbeelding A 1 Bedieningsknop Apparaat Aan/Uit 2 Bedieningsknop Functievergrendeling 3 Display PM 2.5 Luchtkwaliteitsindex 4 Bedieningsknop Display uitschakelen 5 Display Ventilatorstand 6 Bedieningsknop Automodus Aan/Uit 7 Bedieningsknop Ventilatorstand 8 Bedieningsknop Slaapstand Aan/Uit 9 Display Timer 10 Bedieningsknop Timer 11 Display Levensduur filter 12 Bedieningsknop Filterreset 13 Display- en apparaatweergave luchtkwaliteit 14 Vergrendeling filterafdekking 15 Filterafdekking 16 Filterlus 17 Filter 18 Aansluiting netvoeding 19 Apparaatsensor 20 Netadapter Instructie De functie-instellingen zijn alleen mogelijk via de bedie- ningsknoppen en niet via de displays. Filter plaatsen Vóór de eerste inbedrijfstelling moeten de reeds in het apparaat geplaatste fijnfilters worden uitgepakt. p. 2422

1. Draai het apparaat om en draai de vergrendeling

van de filterafdekking 90 graden naar rechts. Afbeelding B

2. Verwijder de filterafdekking.

3. Verwijder de verpakte filters.

4. Pak de filters uit.

5. Plaats de uitgepakte filters. Zorg ervoor dat de lipjes

zichtbaar zijn en naar binnen wijzen. Afbeelding F

6. Plaats de filterafdekking en draai de vergrendeling

90 graden naar links. Draai het apparaat om met het display naar boven gericht. Afbeelding G

7. Het apparaat op een vlakke ondergrond neerzetten.

Zorg ervoor dat aan elke kant een afstand van 30 cm wordt aangehouden. Afbeelding H Instructie Plaats het apparaat niet op hete oppervlakken of in de buurt van de verwarming. Laat geen vloeistoffen of vreemde materialen (bijv. me- talen voorwerpen) in het apparaat terechtkomen.

8. Steek de stekker van de netvoeding in het apparaat

en de netstekker in het stopcontact. Afbeelding I Het apparaat is bedrijfsgereed Instructie We raden u aan om het apparaat bij de eerste keer 's nachts te laten doordraaien en hierdoor een basisreini- ging van uw kamer te verkrijgen. Instructie De tabel met de uren van de displaysymbolen voor de levensduur van het filter, zie Filter vervangenhoofdstuk Filter vervangen. Bediening Apparaat in-/uitschakelen

1. Schakel het apparaat als volgt in: druk de aan-uit-

toets van het apparaat in. Afbeelding I Het apparaat start automatisch. Instructie Na het inschakelen lichten de lampjes en toetsen op het bedieningsveld kort op. De geïntegreerde luchtkwali- teitssensor meet automatisch de luchtkwaliteit in de ruimte.

2. Indien gewenst, kunnen bijvoorbeeld de volgende

functies via de bedieningsknoppen worden inge- steld: Ventilatorstand Automodus Slaapstand Timer

3. Schakel het apparaat als volgt uit: druk de aan-uit-

schakelaar van het apparaat in. De lampjes en toetsen op het bedieningsveld gaan uit. Het apparaat is uitgeschakeld. Automodus instellen In de automodus stelt de luchtreiniger de juiste ventila- tiestand in, afhankelijk van de luchtkwaliteit. Als de luchtkwaliteit bijvoorbeeld slecht is, wordt de ven- tilatorstand automatisch verhoogd. Symbool bedieningsknop voor de automodus: Druk op de bedieningsknop voor de automodus. De automodus wordt in- of uitgeschakeld. Slaapstand instellen In de slaapstand draait de ventilator op de laagste snel- heid en is dus zeer stil. Alle lampsymbolen zijn uit. ● Druk op de bedieningsknop voor de slaapstand. De slaapstand wordt in- of uitgeschakeld. Symbool bedieningsknop voor de slaapstand:Nederlands 23 Ventilatorstand instellen Afhankelijk van de luchtkwaliteit kan de ventilatorstand handmatig worden ingesteld op stand I, II of III. Als de luchtkwaliteit slecht is, bijvoorbeeld om rook uit te filte- ren, moet de ventilator gedurende 15 - 20 minuten op maximumsnelheid draaien (stand III). Instructie Om de lucht effectief te reinigen, moet u ramen en deu- ren gesloten houden terwijl de luchtreiniger aan staat, Symbool Bedieningsknop voor ventilatorstand: ● Druk net zo lang op de bedieningsknop voor de ven- tilatorstand tot de gewenste stand is bereikt. De geselecteerde ventilatorstand wordt weergege- ven op het bedieningsveld. Timer instellen De timer kan worden ingesteld op een looptijd van 2, 4, 6 of 8 uur. Wanneer de ingestelde tijd verstreken is, wordt het apparaat automatisch uitgeschakeld. De ven- tilatorstand kan op elk moment worden gewijzigd. Symbool bedieningsknop voor timer: Inschakelen: Druk herhaaldelijk op de bedienings- knop Timer tot de gewenste looptijd is bereikt. Het lampje gaat branden. De ingestelde looptijd wordt weergegeven op het bedieningsveld. Uitschakelen: Druk op de bedieningsknop voor de ti- mer tot het timerlampje uitgaat. De timer staat uit. Bedieningsveld vergrendelen/ontgrendelen Om te voorkomen dat instellingen per ongeluk worden gewijzigd, bijv. door kinderen of huisdieren, kan het be- dieningsveld worden vergrendeld. Symbool bedieningsknop en displaylampje voor bedie- ningsveld vergrendelen: ● Vergrendelen: Houd de toets 3 seconden ingedrukt. ● Ontgrendelen: Houd de vergrendelknop 3 seconden ingedrukt. Display PM 2,5 luchtkwaliteit Het display geeft de concentratie van fijn stof (PM 2,5) numeriek weer in de eenheid µg/m³. Bovendien geeft een kleurenindex informatie over de luchtkwaliteit: Vervoer en opslag 몇 VOORZICHTIG Niet-naleving van het gewicht Gevaar voor letsel en beschadiging Neem bij het transport en de opslag het gewicht van het apparaat in acht. Bewaar het apparaat alleen in droge binnenruimtes. Onderhoud Reiniging GEVAAR Gevaar voor elektrische schokken Vloeistoffen kunnen elektriciteit geleiden en zo ernstige of dodelijke verwondingen veroorzaken. Voor reinigings- en onderhoudswerkzaamheden altijd de stekker uit het stopcontact nemen. Dompel het apparaat of de netvoeding nooit onder in water. Reinig het apparaat of de netvoeding nooit nat.

1. Het apparaat uitschakelen.

2. Trek de netvoeding uit het stopcontact.

3. Reining het apparaat met een zachte, droge doek.

Gebruik geen schurende of bijtende reinigingsmid- delen. Filter vervangen Het filter moet uiterlijk na een looptijd van 2500 - 3000 uur worden vervangen. Als het apparaat meer geluid maakt, er een onaangename geur uit het apparaat (fil- ter) komt of het filter zichtbaar vuil is, kan dit ook eerder zijn. Het symbool knippert op het display om u eraan te herinneren dat u het filter moet vervangen. Symbool bedieningsknop voor filterreset: Afhankelijk van de levensduur wordt het volgende aan- tal symbolen weergegeven:

1. Schakel het apparaat uit en haal de netvoeding uit

het stopcontact en het apparaat. Afbeelding J

2. Draai het apparaat om en draai de vergrendeling

van de filterafdekking 90 graden naar rechts. Afbeelding B

3. Verwijder de filterafdekking.

4. Verwijder de filters.

5. Pak de nieuwe filters uit.

6. Plaats de uitgepakte filters. Zorg ervoor dat de lipjes

zichtbaar zijn en naar binnen wijzen. Afbeelding F PM 2,5 Luchtkwaliteit Kleur

1 - 60024 Nederlands

7. Plaats de filterafdekking en draai de vergrendeling

90 graden naar links. Draai het apparaat om met het display naar boven gericht. Afbeelding G

8. Sluit de netvoeding aan op het apparaat en het stop-

9. Het apparaat inschakelen.

a Voor het terugzetten (resetten) van het filter 3 s op het symbool drukken. Afbeelding K Hulp bij storingen Storingen hebben vaak oorzaken die eenvoudig met be- hulp van het volgende overzicht kunnen worden verhol- pen. Neem bij twijfel of storingen die hier niet worden vermeld contact op met de erkende klantenservice. Technische gegevens

• Bij een plafondhoogte van 3 m en een drievoudige luchtverversing per uur Technische wijzigingen voorbehouden. Fout Oorzaak Remedie Apparaat kan niet wor- den ingeschakeld Geen elektrische spanning Het stopcontact en de zekering van de stroomvoorziening controleren. Steek de stekker van de netvoeding in een ander stopcontact. Netvoeding defect Neem contact op met de klantenservice om de netvoeding te vervangen. Apparaat defect Neem contact op met de klantenservice. Display knippert en ap- paraat start niet Filterafdekking niet correct geplaatst Zorg dat de filterafdekking correct is ge- plaatst en dat de filters goed vastzitten. De luchtstroom is ver- minderd Filter verstopt Vervang het filter, zie hoofdstuk Filter ver- vangen. Filter niet uitgepakt Pak het filter uit, zie hoofdstuk Filter plaat- sen. Ventilatorstand te laag Verhoog de ventilatorstand, zie hoofdstuk Ventilatorstand instellen. Luchtuitlaat is geblokkeerd Verwijder vreemde voorwerpen. Geurverwijdering on- doeltreffend Slechte kwaliteit van de omgevingslucht Open ramen om de ventilatie te verbete- ren. Filter verbruikt of te lang gebruikt Filter vervangen. Ventilatorstand te laag Verhoog de ventilatorstand, zie hoofdstuk Ventilatorstand instellen. Slechte luchtkwaliteit Ventilatorstand te laag Verhoog de ventilatorstand, zie hoofdstuk Ventilatorstand instellen. Tocht Sluit ramen en deuren als het apparaat in werking is. Kamergrootte duidelijk meer dan 20 m² Maximale kamergrootte in acht nemen. Luchtsleuven op het apparaat geblok- keerd Houd de vereiste afstanden tot het appa- raat aan. Plaats niets op het apparaat. Filter niet uitgepakt Pak het filter uit, zie hoofdstuk Filter plaat- sen. Filter verstopt of vuil. Vervang het filter, zie hoofdstuk Filter ver- vangen. Elektrische aansluiting Netspanning V 100-240 Fase ~ 1 Netfrequentie Hz 50 - 60 Nominaal vermogen W 24 Stand-by W <0,5 Gegevens capaciteit apparaat Volume schone lucht m

/h 220 Gebruiksoppervlakken m

• 20 Filterefficiëntie bij 0,3 μm 99,95% Maximale levensduur filter (afhan- kelijk van omgeving) h 3000 Ventilatieniveaus 3 Afmetingen en gewichten Gewicht kg 2,7 Lengte x breedte x hoogte mm 220x220 x343 Omgevingsvoorwaarden Omgevingstemperatuur °C - 10 °C - + 40 °C Berekende waarden conform EN 60335-2-69 Geluidsvermogensniveau L
