MS27C - Grasmaaier DOLMAR - Gratis gebruiksaanwijzing en handleiding

Producttype	Grasmaaier (thermische bosmaaier)
Merk	Dolmar
Model	MS27C
Afmetingen (L x B x H)	1 770 x 330 x 185 mm
Netto gewicht	5 kg
Voeding	Mengsel van loodvrije benzine (91 RON) en tweetaktolie (50:1)
Brandstoftankcapaciteit	0,6 liter
Motor	2-takt, cilinderinhoud 25,7 cm³, max. vermogen 0,83 kW
Maximaal toerental	8 800 min⁻¹
Maaiaccessoires	Metalen mes (eenstuks) φ230 mm, nylon draadkop φ430 mm
Handgreep type	Gesloten handgreep (type termée)
Gegarandeerd geluidsniveau	112 dB(A)
Trillingen linkerhandgreep (grasmaaien)	8,83 m/s² (K=1,5 m/s²)
Trillingen rechterhandgreep (grasmaaien)	14,381 m/s² (K=1,5 m/s²)
Bougie	NGK BPMR7A, afstand 0,6-0,7 mm
Carburateur	WALBRO WYC
Belangrijkste functies	Maaien van gras, struikgewas en kleine heesters
Regelmatig onderhoud	Reiniging van luchtfilter, controle bougie, smering tandwielkast elke 30 uur
Veiligheid	Draag een bril, helm, handschoenen, stevige schoenen; houd personen op 15 m afstand
Onderdelen	Maaimessen, draadkoppen, bougies, luchtfilters, olie, vet
Repareerbaarheid	Onderhoud door erkend centrum; gebruik van originele Dolmar-onderdelen

Veelgestelde vragen - MS27C DOLMAR

Welk type brandstof moet ik gebruiken voor de MS27C?

Gebruik een mengsel van loodvrije benzine (minimum octaangetal 91 RON) en tweetaktmotorolie (norm JASO FC of ISO EGD) in een verhouding van 50:1. Voor oliën van andere fabrikanten wordt een mengsel van 25:1 aanbevolen.

Hoe start ik de grasmaaier als hij koud is?

1. Zet de aan/uit-schakelaar in de startstand. 2. Pak de handgreep vast om de veiligheidsvergrendelingshendel te activeren. 3. Druk de gashendel in en houd deze vast. 4. Zet de schakelaar in de aan-stand en laat de hendel los. 5. Bedien de startpomp 7 tot 10 keer. 6. Sluit de choke. 7. Trek aan het startkoord tot de motor start, open dan de choke en trek opnieuw.

Hoe voorkom ik terugslag?

Maai nooit met het gedeelte van het mes dat zich tussen 12 uur en 2 uur bevindt (gevaarlijke zone). Gebruik bij voorkeur het gedeelte tussen 8 uur en 11 uur. Vermijd het maaien van harde voorwerpen met een diameter groter dan 3 cm met de gevaarlijke zone.

Hoe vervang ik de nylon draad in de kop?

Stop de motor. Druk op de behuizingsclipsen om het deksel op te tillen, verwijder de spoel. Haak de nieuwe draad in het midden van de spoel, een uiteinde 80 mm langer. Wikkel stevig in de draairichting (LH of RH). Laat ongeveer 150 mm draad over, steek de uiteinden door de ogen, plaats de spoel terug en klik het deksel vast.

Hoe vaak moet ik het luchtfilter reinigen?

Reinig het luchtfilter elke dag dat u hem gebruikt, en meerdere keren per dag in zeer stoffige omgevingen. Verwijder het sponsfilter, was het met lauwwarm zeepwater, droog het volledig voordat u het weer plaatst.

Hoe stel ik het stationair toerental af als het mes stilstaand draait?

Als het maaigereedschap stationair draait, verlaag dan het stationair toerental. Raadpleeg een erkende reparateur voor deze afstelling. Probeer dit niet zelf te doen.

Welke beschermingsmiddelen moet ik dragen?

Draag altijd een helm (bij vallende voorwerpen), een bril of vizier, gehoorbescherming, dikke leren handschoenen, stevige antislip schoenen en nauwsluitende werkkleding.

Hoe bewaar ik de grasmaaier voor een lange periode?

Tap alle brandstof uit de tank en de carburateur. Verwijder de bougie, giet een paar druppels olie in de cilinder, trek voorzichtig aan de starter, plaats de bougie terug. Reinig het apparaat en smeer het mes in met olie. Bewaar op een droge plaats.

Wat moet ik doen als het mes niet meer efficiënt maait?

Het metalen mes moet elke 3 bedrijfsuren door een professional worden geslepen. Als het gebarsten of beschadigd is, vervang het dan door een origineel Dolmar-mes. Controleer bij de draadkop of de draad voldoende is uitgeschoven.

Wat is het gegarandeerde geluidsniveau van de MS27C?

Het gegarandeerde geluidsvermogensniveau is 112 dB(A) conform de richtlijnen 2000/14/EG en 2005/88/EG. Het geluidsdrukniveau aan het oor van de operator is ongeveer 96-98 dB(A).

GEBRUIKSAANWIJZING MS27C DOLMAR

Lees deze gebruiksaanwijzing aandachtig door voordat u de bosmaaier/graskantmaaier in gebruik neemt en houdt u te allen tijde aan de veiligheidsinstructies!

Bewaar deze gebruiksaanwijzing zorgvuldig!

Importante:

Hartelijk dank voor uw aankoop van deze bosmaaier/graskantmaaier van DOLMAR. Bosmaaiers/graskantmaaiers van DOLMAR zijn ontwikkeld als producten van onze jarenlange kennis, ervaring en een gedetailleerd ontwikkelingsprogramma.

Lees deze handleiding grondig door zodat u zeker bent dat u kunt genieten van de best mogelijke prestaties en resultaten die uw bosmaaier/graskantmaaier van DOLMAR u kunnen bieden.

Inhoudsopgave Pagina

Symbolen 74

Veiligheidsinstructies.... 75

Namen van onderdelen.... 80

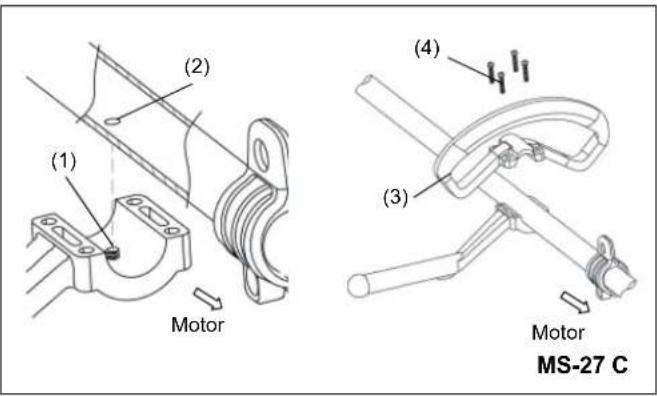

De handgreep monteren 81

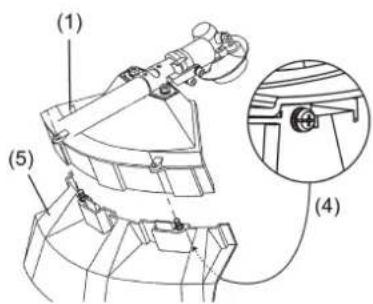

De beschermkap monteren.... 82

Het snijblad of de nylondraad-snijkop monteren...... 83

Brandstof en brandstof bijvullen.... 84

Correcte hantering 85

Belangrijke bedieningspunten/de maaier stoppen ..... 85

Het snijgarnituur slijpen 87

Onderhoudsinstructies 89

Bewaren....91

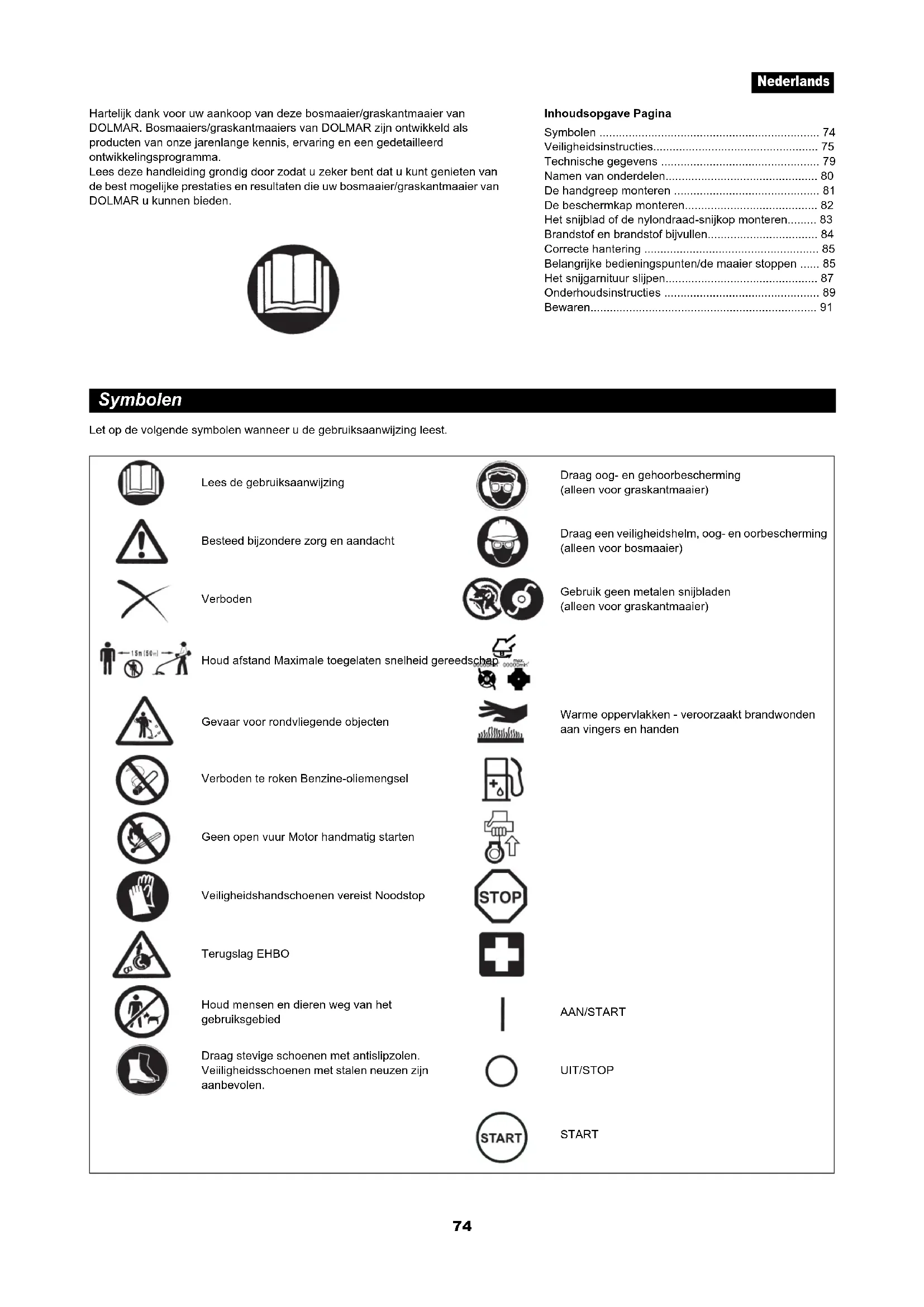

Symbolen

Let op de volgende symbolen wanneer u de gebruiksaanwijzing leest.

Lees de gebruiksaanwijzing

Besteed bijzondere zorg en aandacht

Verboden

Draag oog- en gehoorbescherming (alleen voor graskantmaaier)

Draag een veiligheidshelm, oog- en oorbescherming (alleen voor bosmaaier)

Gebruik geen metalen snijbladen (alleen voor graskantmaaier)

Houd afstand Maximale toegelaten snelheid gereedschap

Gevaar voor rondvliegende objecten

Verboden te roken Benzine-oliemengsel

Geen open vuur Motor handmatig starten

Veiligheidshandschoenen vereist Noodstop

Terugslag EHBO

Houd mensen en dieren weg van het gebruiksgebied

Draag stevige schoenen met antislipzolen. Veiligheidsschoenen met stalen neuzen zijn aanbevolen.

Warme oppervlakken - veroorzaakt brandwonden aan vingers en handen

AAN/START

UIT/STOP

START

Veiligheidsinstructies

Algemene instructies

• Om een correcte werking te garanderen, moet u ervoor zorgen dat u deze handleiding volledig hebt gelezen en begrijpt zodat u vertrouwd raakt met het gebruik van de bosmaaier/graskantmaaier. Als u dit gereedschap gebruikt zonder te begrijpen hoe u het correct moet bedienen, kan dit ernstige letsels veroorzaken bij u of anderen.
• Leen de bosmaaier/graskantmaaier alleen uit aan mensen die bewezen ervaring hebben met bosmaaiers/graskantmaaiers. Leen hen tegelijkertijd ook deze gebruiksaanwijzing.
• Als dit de eerste keer is dat u een door een motor aangedreven maaier gebruikt, raadpleeg dan uw leverancier voor basisinstructies.
• Laat geen kinderen of jongeren die jonger zijn dan 18 jaar met de bosmaaier/graskantmaaier werken. Jongeren die ouder zijn dan 16 jaar mogen het gereedschap gebruiken om te oefenen, maar dan alleen onder toezicht van een gekwalificeerde begeleider.
• Gebruik bosmaaiers/graskantmaaiers met bijzondere zorg en aandacht.
• Gebruik de bosmaaier/graskantmaaier alleen als u in goede lichamelijke conditie bent. Werk altijd rustig en voorzichtig. Gebruikers zijn verantwoordelijk voor degenen rondom hen.
• Gebruik nooit de bosmaaier/graskantmaaier nadat u alcohol of geneesmiddelen hebt gebruikt of als u zich moe of ziek voelt.

WAARSCHUWING: Dit gereedschap produceert tijdens gebruik een elektromagnetisch veld. nder bepaalde omstandigheden kan dit veld de werking van actieve of passieve medische implantaten hinderen. Om het risico van ernstig persoonlijk en fataal letsel te verminderen, adviseren wij personen met medische implantaten hun arts en de fabrikant van het implantaat te raadplegen alvorens dit gereedschap te bedienen.

Bedoeld gebruik van het gereedschap

- De bosmaaier/graskantmaaier is alleen bedoeld voor het maaien van gras, onkruid, struiken en andere ondergroei. Het mag niet worden gebruikt voor andere doeleinden zoals het snoeien van heggen en hagen, anders kan dit letsels veroorzaken.

Persoonlijke-veiligheidsuitrusting

• Draag altijd kleding die zowel functioneel als geschikt is voor uw werk, bijv. nauwsluitende kleding die echter niet zo krap zit dat u gehinderd wordt in uw bewegingen. Draag geen juwelen of kleding die in de struiken verstrikt kunnen raken.
• Om letsels aan het hoofd, de ogen, handen of voeten te voorkomen en uw gehoor te beschermen tijdens het gebruik, moet de volgende beschermende uitrusting en kleding worden gebruikt terwijl u de bosmaaier/graskantmaaier bedient.
• Draag altijd een helm wanneer het risico bestaat op vallende objecten. U moet de veiligheidshelm (1) regelmatig controleren op schade en deze uiterlijk na 5 jaar vervangen. Gebruik alleen goedgekeurde veiligheidshelmen.
• Het spatscherm (2) van de helm (of de veiligheidsbril) beschermt het gezicht tegen rondvliegend afval en stenen. Draag altijd een veiligheidsbril of een spatscherm wanneer u de bosmaaier/graskantmaaier gebruikt om oogletsels te voorkomen.
• Draag geschikte uitrusting om u te beschermen tegen het lawaai en om gehoorbeschadiging te voorkomen (oorbeschermers (3), oordopjes, enz.).
• Werkoveralls (4) beschermen tegen rondvliegend afval en opspringende stenen.

Wij raden u sterk aan een werkoverall te dragen.

- Speciale handschoenen (5) van dik leer maken deel uit van de voorgeschreven uitrusting en moeten altijd worden gedragen tijdens het gebruik van de bosmaaier/graskantmaaier.

- Draag altijd stevige schoenen (6) met een antislipzool wanneer u de bosmaaier/graskantmaaier gebruikt. Dergelijke schoenen beschermen u tegen letsels en bieden een stevige stand.

Overige risico's

- Zelfs wanneer het gereedschap wordt gebruikt zoals beschreven, is het niet mogelijk om alle overige risicofactoren uit te sluiten. De volgende gevaren kunnen zich voordoen met betrekking tot de constructie en het ontwerp van het gereedschap:

1. Schade aan de longen als geen effectief stofmasker wordt gedragen.
2. Schade aan het gehoor als geen effectieve gehoorbescherming wordt gedragen.
3. Schade aan de gezondheid als gevolg van trillingen voortgebracht door het gereedschap in het geval dit gedurende een langere tijdsduur wordt gebruikt, of niet goed wordt behandeld of niet correct wordt onderhouden.

De bosmaaier starten

• Controleer of er geen kinderen of andere mensen aanwezig zijn binnen een werkbereik van 15 meter en let ook op of er geen dieren in de werkomgeving zijn.
• Controleer vóór het gebruik altijd of de bosmaaier/graskantmaaier veilig is voor gebruik: Controleer of het snijgarnituur is beveiligd, of de gashendel gemakkelijk kan worden bediend, en of de vergrendeling van de gashendel correct werkt.
• Het snijgarnituur mag niet draaien tijdens het stationair draaien. Raadpleeg uw dealer als u denkt dat het gereedschap moet worden afgesteld. Controleer of de handgrepen schoon en droog zijn, en test de werking van de stopschakelaar.

• Start de bosmaaier/graskantmaaier alleen in overeenstemming met de instructies. Gebruik geen enkele andere methode om de motor te starten!
• Gebruik de bosmaaier/graskantmaaier en de onderdelen alleen voor de opgegeven doeleinden.
• Start de motor van de bosmaaier/graskantmaaier alleen nadat het gereedschap volledig is gemonteerd. Gebruik het gereedschap niet voordat alle benodigde accessoires zijn bevestigd!
• Zorg ervoor dat het snijgarnituur voor de start geen met harde objecten, zoals takken, stenen, enz., raakt, omdat het snijgarnituur zal gaan draaien bij het starten.
• Schakel de motor onmiddellijk uit als zich enig motorprobleem voordoet.
• Als het snijgarnituur stenen of andere harde voorwerpen raakt, moet u de motor onmiddellijk uitschakelen en het snijgarnituur controleren.
• Controleer het snijgarnituur met korte tussenpozen op schade (inspecteren op haarscheurtjes met de klopgeluidentest).
• Gebruik de bosmaaier/graskantmaaier pas nadat u de schouderriem hebt bevestigd en op de juiste lengte hebt afgesteld. De schouderriem moet worden afgesteld volgens de lengte van de gebruiker en worden vastgemaakt om vermoeidheid tijdens het gebruik van het gereedschap te voorkomen. Houd de maaier nooit met slechts één hand vast tijdens het gebruik.
• Houd de bosmaaier/graskantmaaier altijd met beide handen vast tijdens het gebruik.
  Zorg dat u altijd een veilig steunpunt voor uw voeten hebt.
• Gebruik de bosmaaier/graskantmaaier zo, dat u geen uitlaatgassen kunt inademen. Laat de motor nooit draaien in een gesloten vertrek (risico van gasvergiftiging). Koolmonoxide is een reukloos gas.
• Schakel de motor altijd uit wanneer u rust of als u de bosmaaier/graskantmaaier onbewaakt wilt achterlaten. Plaats het gereedschap op een veilige locatie om lichamelijke letsels of schade aan het gereedschap te voorkomen.
• Leg nooit een warme bosmaaier/graskantmaaier op droog gras of andere ontvlambare materialen.
• Het snijgarnituur moet altijd met de geschikte beschermkap zijn uitgerust. Gebruik de maaier nooit zonder deze beschermkap.
• De hele veiligheidsuitrusting en alle beschermkappen die bij het gereedschap zijn geleverd, moeten tijdens het werk worden gebruikt.
• Gebruik de motor nooit als de uitlaatdemper defect is.
• Schakel de motor uit tijdens het vervoer.
• Wanneer u het gereedschap vervoert, bevestigt u altijd de beschermkap op het snijblad.
• Zorg dat de bosmaaier/graskantmaaier veilig is vastgemaakt tijdens het vervoer om lekkage van de brandstof te vermijden.
• Wanneer u de bosmaaier/graskantmaaier vervoert, moet u ervoor zorgen dat de brandstoftank volledig leeg is.
• Wanneer u de bosmaaier/graskantmaaier uit een vrachtwagen of een ander voertuig haalt, moet u ervoor zorgen dat u de motor niet op de grond laat vallen omdat de brandstoftank hierdoor ernstige schade kan oplopen.
• Behalve in noodgevallen mag u de bosmaaier/graskantmaaier nooit laten vallen of op de grond gooien omdat dit ernstige schade aan de bosmaaier/graskantmaaier kan veroorzaken.
• Til altijd het volledige gereedschap van de grond wanneer u het verplaatst. Het slepen van het apparaat op zijn brandstoftank is bijzonder gevaarlijk en kan lekkage van brandstof veroorzaken, waardoor brand kan ontstaan.
• Nadat tegen het gereedschap is gestoten of het is gevallen, controleert u de conditie van het gereedschap voordat u de werkzaamheden hervat. Controleer het brandstofsysteem op brandstoflekkage, en de bedieningselementen en veiligheidsvoorzieningen op een juiste werking. Als enige beschadiging zichtbaar is of u twijfelt, vraagt u ons erkende servicecentrum om inspectie en reparatie.

Brandstof bijvullen

• Schakel de motor uit tijdens het bijvullen van brandstof, houd het gereedschap uit de buurt van open vuur en rook niet.
• Zorg dat de aardolieproducten niet in contact komen met de huid. Adem de brandstofdampen niet in. Draag altijd veiligheidshandschoenen tijdens het bijvullen van de brandstof. Zorg dat u de beschermende kleding regelmatig vervangt en reinigt.
• Zorg dat u geen brandstof of olie op de grond morst om bodemverontreiniging (milieubescherming) te voorkomen. Als u brandstof morst, moet u de bosmaaier/graskantmaaier onmiddellijk schoonmaken.
• Zorg dat de brandstof niet in contact komt met uw kleding. Als de brandstof in contact komt met uw kleding, moet u onmiddellijk andere kleding aantrekken om brand te voorkomen.
• Inspecteer de brandstofvuldop regelmatig om zeker te zijn dat de dop stevig kan worden aangedraaid en niet lekt.
• Draai de dop van de brandstoftank stevig dicht. Wanneer u klaar bent met het bijvullen van brandstof, moet u naar een locatie gaan op minstens 3 meter afstand van de plaats waar u hebt getankt voordat u de motor start.

• Vul nooit brandstof bij in een gesloten vertrek, zoals in een kamer. Dit kan een ontploffing veroorzaken door de accumulatie van brandstofdampen op grondniveau.
• Vervoer en bewaar brandstof alleen in goedgekeurde tanks. Zorg dat de opgeslagen brandstof niet toegankelijk is voor kinderen.

Gebruiksmethode

• Gebruik de bosmaaier/graskantmaaier alleen bij een goede verlichting en zichtbaarheid. Let in het winterseizoen op voor gladde of natte gebieden, zoals met ijs of sneeuw bedekte gebieden (risico op uitglijden). Zorg dat u altijd een veilig steunpunt voor uw voeten hebt.
• Maai nooit boven heuphoogte.
• Sta nooit op een ladder terwijl u de bosmaaier/graskantmaaier gebruikt.
• Klim nooit in bomen terwijl u de bosmaaier/graskantmaaier gebruikt.
• Werk nooit op een instabiele ondergrond.
• Verwijder zand, stenen, nagels, enz. die u binnen uw werkbereik vindt. Vreemde voorwerpen kunnen het snijgarnituur beschadigen en gevaarlijke terugslag veroorzaken.
• Voordat u begint te maaien, moet u controleren of het snijgarnituur op maximaal toerental draait.
• Als gras of takken bekneld raken tussen het snijgarnituur en de beschermkap, zet u altijd de motor uit voordat u ze verwijdert. Anders kan door onbedoeld draaien van het snijgarnituur ernstig letsel ontstaan.
• Neem een pauze om te voorkomen dat u door vermoeidheid de controle over het gereedschap verliest. Wij adviseren u ieder uur 10 tot 20 minuten te rusten.

Terugslag (stoot van het snijblad)

• Wanneer u de bosmaaier gebruikt, kunnen ongecontroleerde terugslagen optreden.
• Terugslagen komen vaak voor wanneer u probeert te maaien binnen het snijbladsegment tussen 12 en 2 uur.
• Gebruik nooit het snijbladsegment tussen 12 en 2 uur van de bosmaaier.
• Raak met dit snijbladsegment van de bosmaaier nooit vaste voorwerpen, zoals struiken, bomen, enz., met een diameter groter dan 3 cm. Hierdoor kan de bosmaaier met grote kracht worden weggeworpen, wat zeer gevaarlijk is en letsels kan veroorzaken.

Terugslag voorkomen

Onthoud het volgende om terugslag te voorkomen:

• Het gebruik van het snijbladsegment tussen 12 en 2 uur is bijzonder gevaarlijk, vooral wanneer u een metalen snijgarnituur gebruikt.
• Maaien met het snijbladsegment tussen 11 en 12 uur en tussen 2 en 5 uur mag alleen worden uitgevoerd door opgeleide en ervaren gebruikers, en dit alleen op eigen risico.

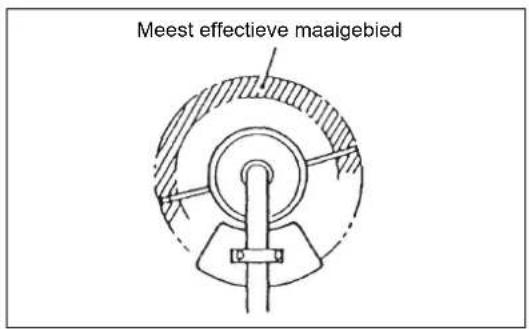

  Het optimale snijbladsegment om gemakkelijk te maaien met nagenoeg geen terugslag, is het snijbladsegment tussen 8 en 11 uur.

Snijgarnituren

• Gebruik een geschikt snijgarnituur voor de geplande werkzaamheden. Nylondraad-snijkoppen (graskantmaaierkoppen) zijn geschikt voor het maaien van gazongras.
  Metalen snijbladen zijn geschikt voor het maaien van onkruid, hoog gras, struiken, heesters, kreupelhout, ondergroei, enz. Gebruik nooit andere messenbladen, waaronder metalen meerdelige kettingen en vlegelmessen. Als u zich hier niet aan houdt, kan ernstig letsel ontstaan.
• Vermijd bij gebruik van metalen snijbladen het optreden van "terugslag" en wees altijd voorbereid op per ongeluk terugslaan. Zie de tekstdelen "Terugslag" en "Terugslag voorkomen".

Onderhoudsinstructies

• Laat uw gereedschap onderhouden door ons erkende servicecentrum dat altijd uitsluitend gebruikmaakt van originele vervangingsonderdelen. Onjuiste reparatie en slecht onderhoud kan de levensduur van het gereedschap verkorten en de kans op ongevallen vergroten.
• Controleer altijd de toestand van de maaier, vooral de beschermende uitrusting en de schouderriem, voordat u begint te werken. Besteed bijzondere aandacht aan de snijbladen die correct moeten worden geslepen.
• Schakel de motor uit en verwijder de bougie wanneer u de snijgarnituren vervangt of slijpt en wanneer u de maaier of het snijgarnituur schoonmaakt.

Probeer nooit beschadigde snijgarnituren recht te trekken of te lassen.

• Gebruik de bosmaaier/graskantmaaier met zo weinig mogelijk lawaai en vervuiling. Controleer vooral of de carburateur correct is afgesteld.
• Maak de bosmaaier/graskantmaaier regelmatig schoon en controleer of alle schroeven en moeren stevig zijn vastgemaakt.
• Onderhoud of bewaar de bosmaaier/graskantmaaier niet in de buurt van open vuur.
• Bewaar de bosmaaier/graskantmaaier altijd in een afgesloten ruimte en met een leeggemaakte brandstoftank.
• Wanneer u het gereedschap reinigt, onderhoudt of opbergt, bevestigt u altijd de beschermkap op het snijblad.

Volg de relevante instructies voor het voorkomen van ongevallen die door de relevante beroepsverenigingen en verzekeringsmaatschappijen zijn uitgevaardigd.

Breng geen wijzigingen aan de bosmaaier/graskantmaaier aan, omdat u op die manier uw veiligheid in gevaar brengt.

Het uitvoeren van onderhoud of reparaties door de gebruiker is beperkt tot de activiteiten die in de gebruiksaanwijzing zijn beschreven. Alle andere werkzaamheden moet worden uitgevoerd door een erkend servicecentrum.

Gebruik alleen originele reserveonderdelen en accessoires die zijn vervaardigd en geleverd door DOLMAR.

Als u niet-goedgekeurde accessoires en gereedschappen gebruikt, zal het risico op ongevallen toenemen.

DOLMAR aanvaardt geen enkele aansprakelijkheid voor ongevallen of schade, veroorzaakt door het gebruik van niet-goedgekeurde snijgarnituren, bevestigingsmiddelen voor snijgarnituren of accessoires.

EHBO

Zorg dat er altijd een EHBO-doos beschikbaar is in de buurt waar er wordt gemaaid om eerste hulp te bieden bij eventuele ongevallen. Vervang onmiddellijk elk item dat uit de EHBO-doos is genomen.

Geef de volgende informatie wanneer u hulp inroept:

• Plaats van het ongeval
  – Beschrijving van het ongeval
  – Aantal gewonden
• Soort letsels
• Uw naam

Trillingen

• Personen met een slechte bloedsomloop die worden blootgesteld aan sterke trillingen, kunnen verwondingen aan bloedvaten of het zenuwstelsel oplopen. Trillingen kunnen de volgende symptomen veroorzaken in de vingers, handen of polsen: "slapen" (ongevoeligheid), tintellingen, pijn, stekend gevoel, veranderen van huidskleur of van de huid. Als een van deze symptomen zich voordoet, raadpleegt u uw huisarts!
• Om de kans op deze "witte-vingerziekte" te verkleinen, houdt u uw handen warm tijdens het werk en onderhoudt u het gereedschap en de accessoires goed.

Alleen voor Europese landen

EU-verklaring van conformiteit

Ondergetekenden, Tamiro Kishima en Rainer Bergfeld, als erkende vertegenwoordigers van Dolmar GmbH, verklaren dat de DOLMAR-machine(s):

Aanduiding van de machine: Bosmaaier/Graskantmaaier

Modelnr./Type: MS-27 U, MS-27 C

Technische gegevens: zie de tabel "TECHNISCHE GEGEVENS"

in serie zijn geproduceerd en

Voldoen aan de volgende Europese richtlijnen:

2000/14/EC en 2006/42/EC, 2004/108/EC

En zijn gefabriceerd in overeenstemming met de volgende normen of genormaliseerd documenten:

EN ISO 11806-1, EN ISO 14982

De technische documentatie wordt bewaard door:

Dolmar GmbH,

De conformiteitsbeoordelingsprocedure vereist door Richtlijn 2000/14/EC was in Overeenstemming met annex V.

Gemeten geluidsvermogenniveau (als een graskantmaaier): 109,77 dB

Gemeten geluidsvermogenniveau (als een bosmaaier): 107,29 dB

Gegarandeerd geluidsvermogenniveau: 112 dB

15.4.2013

Tamiro Kishima
Hoofddirecteur

Model		MS-27 U MS-27 C
		U-handgreep Beugelhandgreep
Afmetingen: lengte x breedte x hoogte (zonder snijblad) 1.770 x 610 x 410 mm 1.770 x 330 x 185 mm
Nettogewicht 5 kg 5 kg
Cilinderinhoud		25,7 cm3
Maximaal motorvermogen 0,83 kW
Maximaal astoerental		8.800 min-1
Snijgarnituur	Eendelig metalen snijblad φ230 mm
	Graskantmaaierkop φ430 mm
Stationair toerental 3.000/min
Toerental op aangrijppunt van koppeling 4.100/min
Overbrengingsverhouding van tandwielen 14/19
Brandstof		MengsmeringBenzine: Tweetaktmotorolie = 50:1
Volume (brandstoftank) 0,6 liter
Carburateur		WALBRO WYC
Bougie		NGK BPMR7A
Elektrodenafstand		0,6 - 0,7 mm
Trillingen: (voor bosmaaier)	Linkerhandgreep (voorstegreep)	14,680 m/s2 K = 1,5 m/s2	5,152 m/s2 K = 1,5 m/s2
	Rechterhandgreep(achterhandgreep)	9,037 m/s2 K = 1,5 m/s2	9,677 m/s2 K = 1,5 m/s2
Trillingen: (voor graskantmaaier)	Linkerhandgreep (voorstegreep)	7,961 m/s2 K = 1,5 m/s2	8,83 m/s2 K = 1,5 m/s2
	Rechterhandgreep (voorstegreep)	7,019 m/s2 K = 1,5 m/s2	14,381 m/s2 K = 1,5 m/s2
Geluid (getest volgens 2000/14/EC en 2005/88/EC):
Geluidsdrukniveau op gebruikerspositie (graskantmaaier):		98,52 dB (A) K = 2,5 dB (A)
Geluidsdrukniveau op gebruikerspositie (bosmaaier):		96,15 dB (A) K = 2,5 dB (A)
Gemeten geluidsvermogenniveau (graskantmaaier):		109,77 dB (A) K = 2,5 dB (A)
Gemeten geluidsvermogenniveau (bosmaaier):		107,29 dB (A) K = 2,5 dB (A)
Geluid (getest volgens 2000/14/EC en 2005/88/EC): gegarandeerde geluidsvermogenwaarden		112 dB (A)

MS-27 U

Model met U-handgreep

MS-27 C
Model met
beugelhandgreep

	Namen van onderdelen
1 Brandstoftank
2 Trekstartinrichting
3 Luchtfilter
4	I-STOP-schakelaar (aan/uit)/ START-STOP-schakelaar
5 Bougie
6 Uitlaatdemper
7 Koppelingshuis
8 Achterhandgreep
9 Bevestigingsoog
10 Handgreep
11 Gashendel
12 Gaskabel
13 Schacht
14	Beschermkap(beschermkap van snijgarnituur)
15 Tandwielhuis
16 Handgreepbevestiging
17 Snijblad
18 Nyllondraad-snijkop
19 Brandstofvuldop
20 Trekstarthandgreep
21 Brandstofhandpomp
22 Chokehendel

De handgreep monteren

LET OP: Voordat u werkt aan de bosmaaier, moet u altijd de motor uitschakelen en de bougiekap eraf trekken. Draag altijd veiligheidshandschoenen!
LET OP: Zorg dat u de bosmaaier volledig opnieuw hebt gemonteerd voordat u deze inschakelt.

Voor modellen met een U-handgreep

• Plaats de twee handgrepen op de handgreepbevestiging. De gashendel moet aan de rechterkant zitten wanneer u in de richting van het snijgarnituur kijkt.
• Zorg ervoor dat de uiteinden van de handgrepen in de groeven van de handgreepbevestiging vallen en monteer de klem erop. Draai de vier bouten met de hand vast zodat de handgrepen nog kunnen worden afgesteld.
• Stel de hoek van de handgrepen af en draai alle vier de bouten gelijkmatig vast met behulp van een inbussleutel.

- Plaats de gaskabel (1) aan de kant van de schacht waar de gashendel zit. En wikkel daarna het heupkussen (2) eromheen.

• Geleid de gaskabel (1) door de klemopening (3) van de handgreepbevestiging.
• Zorg ervoor dat de gaskabel loopt zoals afgebeeld.
• Bedien de gashendel en controleer of deze soepel werkt.

LET OP: Zorg ervoor dat de gaskabel niet loopt zoals afgebeeld. Anders kan de gebogen kabel een hoog stationair toerental veroorzaken, en kan een oncontroleerbaar snijblad leiden tot persoonlijk letsel.

Voor modellen met een beugelhandgreep

• Plaats de draad (1) op de handgreepbevestiging in het pasgat (2) op de buis.
• Bevestig de hulphandgreep (3) op het eindstuk.
• Draai de 4 bouten M5 x 30 vast.

De beschermkap monteren

Om te voldoen aan de toepasselijke veiligheidsnormen, mag u alleen de gereedschap/beschermkapcombinaties gebruiken die in de tabel zijn aangegeven.

Gebruik altijd originele snijbladen/nylondraad-snijkoppen van DOLMAR.

• Het snijblad moet goed geslepen zijn en vrij zijn van barsten of breuken. Als het snijblad een steen raakt tijdens het gebruik, moet u de motor onmiddellijk uitschakelen en het blad controleren.
• Slijp of vervang het snijblad na elke drie uur gebruik.
• Als de nylondraad-snijkop een steen raakt tijdens het gebruik, moet u de motor onmiddellijk uitzetten en de nylondraad-snijknop controleren.

Sterrenblad

Beschermkap voor metalen snijblad

Beschermkap voor nylondraad-snijkop

LET OP: Voor uw veiligheid en om te voldoen aan de voorschriften voor ongevallenpreventie, moet u altijd de geschikte beschermkappen monteren. Het gebruik van het gereedschap zonder beschermkap is verboden.

- Bevestig de beschermkap (1) aan de klem (3) met twee M6 x 30 bouten (2).

- Wanneer u de nylondraad-snijkop gebruikt, moet u de beschermkap (5) in de beschermkap (1) installeren en deze vastmaken met de twee bouten (4).

Het snijblad of de nylondraad-snijkop monteren

Het snijblad of de nylondraad-snijkop kan gemakkelijk worden vervangen door het gereedschap eerst ondersteboven te draaien.

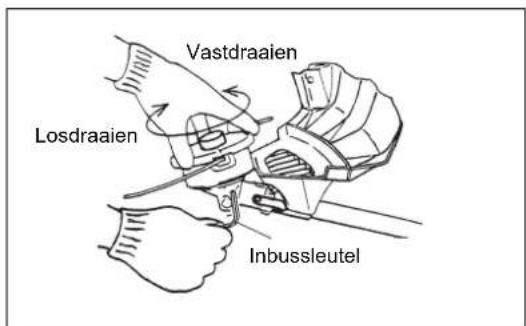

• Steek de inbussleutel in de opening van het tandwielhuis en draai de ontvangerring (3) met de inbussleutel tot deze wordt vergrendeld.
• Maak de moer/veerring (1) (linker schroefdraad) los met de dopsleutel en verwijder de moer/veerring (1) en de klemring (2).

Terwijl de inbussleutel nog op zijn plaats zit

- Monteer het snijblad op de schacht zodat de nok van de ontvangerring (3) past in de inkeping in het middengat van het snijblad. Monteer de klemring (2) en bevestig het snijblad met de moer/veerring (1). [Aanhaalkoppel: 13 - 23 Nm]

OPMERKING: Draag altijd beschermende handschoenen wanneer u het snijblad hanteert.

OPMERKING: De bevestigingsmoer van het snijblad (met veerring) is een verbruiksartikel. Als u slijtage of vervorming van de veerring opmerkt, moet u de moer vervangen.

OPMERKING: De klemring (2) en de moer/veerring (1) zijn niet nodig voor het monteren van de nylondraad-snijkop. De nylondraad-snijkop moet bovenop de ontvangerring (3) komen.

- Schroef de nylondraad-snijkop op de schacht.

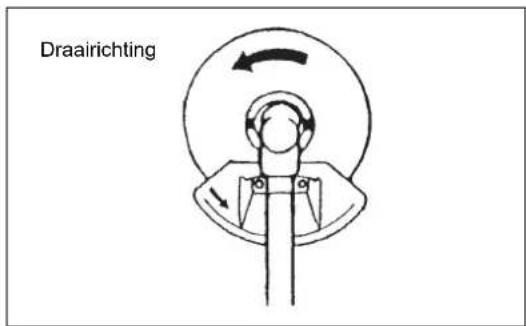

- Controleer of het blad linksom draait.

Omgaan met brandstof

Tijdens het omgaan met brandstoffen moet u uiterste voorzichtigheid betrachten. Brandstof kan stoffen bevatten die ook in oplosmiddelen voorkomen. Vul brandstof bij in een goed geventileerd vertrek of buiten. Zorg dat u de brandstofdampen niet inademt en vermijd contact van de brandstof of de olie met de huid.

Aardolieproducten ontvetten uw huid. Als uw huid langdurig in contact is geweest met deze producten, kan uw huid extreem droog worden. Dit kan leiden tot verschillende soorten huidaandoeningen. Daarnaast kunnen er ook allergische reacties optreden.

Uw ogen kunnen geïrriteerd raken door contact met olie. Als er olie in uw ogen terecht komt, moet u ze onmiddellijk spoelen met helder water. Als uw ogen dan nog steeds geïrriteerd zijn, moet u onmiddellijk een dokter raadplegen.

Benzine-oliemengsel

De motor van de bosmaaier is een tweetaktmotor met hoog rendement. Deze werkt op een mengsel van brandstof en tweetaktmotorolie. De motor is ontworpen voor gewone loodvrije benzine met een minimaal octaangehalte van 91 RON.

Voor optimale prestaties van de motor en om uw gezondheid en het milieu te beschermen, adviseren wij u alleen loodvrije brandstof te gebruiken!

Om de motor te smeren, voegt u tweetaktmotorolie (kwaliteitsnorm: JASO FC of ISO EGD) toe aan de brandstof. De motor is ontworpen voor gebruik met de opgegeven tweetaktmotorolie bij een mengverhouding van 50:1 om het milieu te beschermen.

Daarnaast garandeert het gebruik van deze mengverhouding een langere gebruiksduur, een betrouwbare werking en minimale uitstoten. Er kan geen betrouwbare werking van de bosmaaier worden gegarandeerd, tenzij de mengverhouding van 50:1 (opgegeven tweetaktmotorolie) strikt wordt nageleefd.

Correcte mengverhouding:

Benzine: Gespecificeerde tweetaktmotorolie = 50 : 1 of

Benzine: Tweetaktmotorolie van een andere fabrikant = 25 : 1 aanbevolen

OPMERKING: Om het benzine/olie-mengsel te maken, mengt u eerst de volledige hoeveelheid olie met de helft van de vereiste benzine en voegt u daarna de resterende benzine toe. Schud het mengsel stevig voordat u het in de tank van de bosmaaier giet. Voor een veilig gebruik mag u nooit meer motorolie toevoegen dan de opgegeven hoeveelheid. Als u dat toch doet, worden meer verbrandingsresten geproduceerd waardoor het milieu wordt vervuild en het uitlaatkanaal in de cilinder en de demper verstopt kunnen raken. Daarnaast zal het brandstofverbruik verhogen en zullen de prestaties afnemen.

Brandstof bijvullen

De motor moet worden uitgezet.

• Maak het gebied rond de brandstofvuldop (2) grondig schoon om te vermijden dat er vuil in de brandstoftank (1) terechtkomt.
• Draai de brandstofvuldop (2) los en vul brandstof bij in de tank.
  – Draai de brandstofvuldop (2) stevig vast.
• Maak de brandstofvuldop (2) en de tank schoon na het bijvullen van brandstof.

Opslag van brandstof

Brandstof kan niet voor een onbeperkte tijd worden bewaard.

Koop slechts de hoeveelheid die nodig is voor een gebruiksperiode van

4 weken. Gebruik alleen goedgekeurde brandstofopslagtanks.

Volg de veiligheidsinstructies op pagina 75.

Benzine	50:1	25:1
	+
1.000 cm3 (1 liter) 5.000 cm3 (5 liter) 10.000 cm3 (10 liter)	20 cm3	40 cm3
	100 cm3	200 cm3
	200 cm3	400 cm3

1.000 cm ³ (1 liter)
5.000 cm³ (5 liter)
10.000 cm ³ (10 liter)
20 cm ³ 40 cm ³
100\ cm³ 200\ cm³
200\ cm³ 400\ cm³

Correcte hantering

Bevestigen van de schouderriem

- Pas de lengte van de riem zo aan, dat het snijblad parallel met de grond kan worden gehouden.

- In geval van nood knijpt u de gesp (1) aan beide zijkanten in om het gereedschap los te maken. Zorg dat u op dit ogenblik de controle over het gereedschap behoudt. Zorg ervoor dat het gereedschap niet weggeworpen wordt in uw richting of in de richting van iemand die in de buurt staat.

WAARSCHUWING: Als u geen complete controle over het gereedschap behoudt, kan dit leiden tot ernstig letsel en zelfs de DOOD.

Opmerking: In sommige landen heeft de schouderriem niet de losmaak-functionaliteit.

Belangrijke bedieningspunten/de maaier stoppen

Houd u aan de toepasselijke voorschriften voor ongevallenpreventie.

Starten

Houd tenminste 3 meters afstand tot de plaats waar u brandstof in het gereedschap hebt bijgevuld. Plaats de bosmaaier op een schoon stuk grond en zorg ervoor dat het snijgarnituur niet in contact komt met de grond of andere voorwerpen.

WAARSCHUWING: Let erop dat het snijgarnituur onmiddellijk begint te draaien nadat de motor is gestart.

Koude start van modellen met een U-handgreep

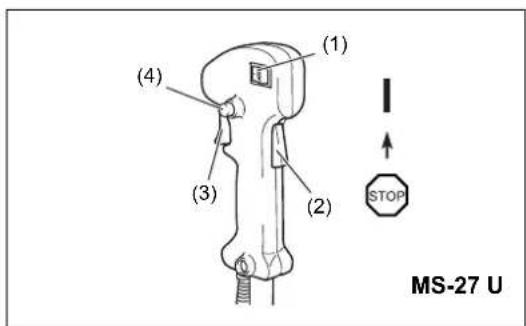

• Zet de I-STOP-schakelaar (aan/uit) (1) in de afgebeelde stand.
• Pak de handgreep vast (de druk van uw hand bedient de hendel voor de uitvergrendelhendel (2)).
• Knijp de gashendel (3) in en houd deze ingeknepen.
• Druk op de vergrendelingsknop (4) en laat de gashendel los. Laat vervolgens de vergrendelingsknop los (de vergrendelingsknop houdt de gashendel in de startstand).

Koude start van modellen met een beugelhandgreep

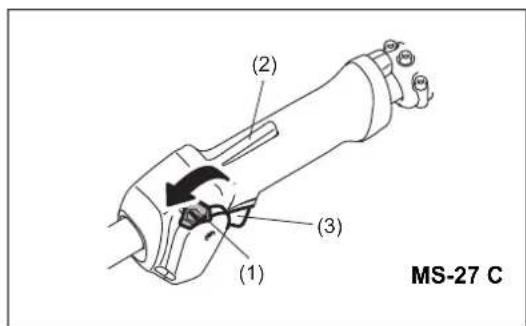

• Zet de START-STOP-schakelaar (1) in de stand START, zoals afgebeeld.
• Pak de handgreep vast (de druk van uw hand bedient de hendel voor de uitvergrendelhendel (2)).
• Knijp de gashendel (3) in en houd deze ingeknepen.
• Zet de START-STOP-schakelaar (1) in de stand START en laat de gashendel los, en laat daarna de START-STOP-schakelaar los (de START-STOP-schakelaar houdt de gashendel in de stand START).

Warme start van modellen met een U-handgreep

- Zet de I-STOP-schakelaar (aan/uit) (1) in de afgebeelde stand.

Warme start van modellen met een beugelhandgreep

- Zet de START-STOP-schakelaar (1) in de middenstand, zoals afgebeeld.

• Plaats het gereedschap eerst op de grond.
• Druk herhaaldelijk (7-10 keer) op de brandstofhandpomp (5) tot de brandstof in de brandstofhandpomp stroomt.
• Sluit de chokehendel (6).

Chokeopening:

• Volledig besloten bij koude temperaturen of wanneer de motor koud is

• Volledig of half open voor het opnieuw opstarten terwijl de motor nog warm is

• Houd het koppelingshuis stevig vast met uw linkerhand, zoals weergegeven.

• Trek langzaam aan de trekstarthandgreep tot u weerstand voelt en trek vervolgens met een stevige ruk.
• Trek de startkoord niet volledig uit en laat de trekstarthandgreep niet ongecontroleerd terugschieten. Behoud de controle over het startkoord en zorg dat dit langzaam wordt teruggetrokken.
• Herhaal het starten tot u de eerste ontstekingen van de motor hoort.
• Druk op de chokehendel (6) ( | ?n| trek opnieuw aan het startkoord tot de motor start.
• Zodra de motor start moet u de gashendel onmiddellijk inknijpen en weer loslaten zodat de halfgasvergrendeling wordt ontgrendeld en de motor stationair kan draaien.
• Laat de motor ongeveer 1 minuut draaien op een gemiddeld toerental voordat u volgas geeft.

OPMERKING: - Als u herhaaldelijk aan de trekstarthandgreep trekt terwijl de chokehendel in de stand "|►|" staat, zal de motor niet gemakkelijk starten vanwege een overmatige brandstoftoevoer.

- In geval van een overmatige brandstoftoevoer, verwijdert u de bougie en trekt u langzaam aan de trekstarthandgreep om overtollige brandstof te verwijderen. Maak ook de elektroden van de bougie droog.

Voorzichtig tijdens gebruik:

Als de gashendel volledig wordt geopend tijdens onbelast gebruik, loopt het motortoerental op tot meer dan 10.000 min ^-1 . Gebruik de motor nooit op een hoger toerental dan vereist is en houd het toerental op ongeveer 6.000 tot 8.000 min ^-1 .

LET OP: Verlaag het motortoerental altijd wanneer het gereedschap niet wordt belast.

Door het gereedschap op een hoog toerental te laten draaien terwijl het niet wordt belast, wordt de levensduur van het gereedschap verkort.

Stoppen

• Laat de gashendel (3) volledig los en, nadat het motortoerental is afgenomen, duw de I-STOP-schakelaar (aan/uit)/START-STOP-schakelaar (1) naar de stand "STOP" (stoppen) om de motor uit te schakelen.
• Houd ermee rekening dat het snijgarnituur mogelijk niet onmiddellijk stopt, en laat het altijd uitdraaien tot het uit zichzelf tot stilstand is gekomen.

Het snijgarnituur slijpen

LET OP: De hieronder vermelde snijgarnituren mogen alleen worden geslepen door een erkend servicecentrum. Het handmatig slijpen zal resulteren in onbalans van het snijgarnituur, waardoor trillingen zullen ontstaan en het gereedschap schade kan oplopen.

– snijblad (sterrenblad (4 tanden))

De erkende sevicecentra bieden een professionele service voor het slijpen en uitbalanceren.

OPMERKING: Om de levensduur van het snijblad (sterrenblad) te verlengen, kan het blad worden omgedraaid zodat beide snijranden kunnen slijten.

De nylondraad-snijkop is een strimmer met twee nylondraden die is uitgerust met een stoot-aanvoermechanisme.

De nylondraad-snijkop voert de nylondraad uit door met de kop van de spoel op de grond te tikken.

Bediening

• Het meest effectieve maalgebied wordt weergegeven door het gearceerde deel.
• Om de nyldraad aan te voeren, verhoogt u toerental van de nyldraad-snijkop naar ongeveer 6.000 toeren min ^-1 en tikt u met de nyldraad-snijkop voorzichtig op de grond.
• Als de nylondraad-snijkop geen nylondraad aanvoert door ermee op de grond te tikken, volgt u de procedures die zijn beschreven onder "De nylondraad vervangen" om de nylondraad op te wikkelen/te vervangen.

De nylondraad vervangen

• Schakel de motor uit.
• Druk de vergrendelnokken van de behuizing naar binnen om het deksel eraf te tillen en verwijder vervolgens de draadspoel.

- Haak het midden van de totale lengte van de nieuwe nylondraad in het midden van de draadspoel en zorg ervoor dat één uiteinde ongeveer 80 mm langer is dan het andere. Wikkel vervolgens beide draadhelften rond de draadspoel in de draairichting van de snijkop (de wikkelrichting linksom wordt aangegeven door de pijl LH, en de wikkelrichting rechtsom wordt aangegeven door de pijl RH op de zijkant van de draadspoel).

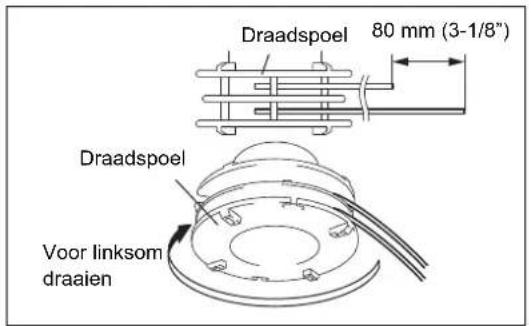

- Wikkel op 150 mm na de volledige lengte van de nylondraad op de draadspoel, en haak de uiteinden tijdelijk in de inkepingen in de zijkant van de draadspoel.

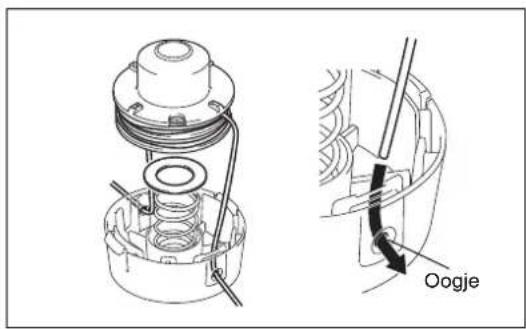

- Voer de nylondraden door de oogjes zodat ze uit de behuizing steken. Plaats de ring, veer en draadspoel in de behuizing.

- Lijn de haken op het deksel uit met de vergrendelnokken van de behuizing. Duw daarna het deksel stevig op de behuizing om hem te vergrendelen.

Onderhoudsinstructies

Onderhoudsinstructies

LET OP: Voordat u enige onderhoudswerkzaamheden uitvoert aan de bosmaaier, moet u altijd de motor uitschakelen en de bougiekap van de bougie aftrekken (zie "De bougie controleren"). Draag altijd veiligheidshandschoenen.

LET OP: Verwijder nooit zelf de trekstartinrichting. Dit kan een ongeval veroorzaken. Deze procedure mag alleen worden uitgevoerd door een erkend servicecentrum.

Om een lange levensduur te garanderen en eventuele schade aan het gereedschap te voorkomen, moeten de volgende onderhoudswerkzaamheden regelmatig uitgevoerd worden.

Dagelijkse inspectie en onderhoud

• Controleer het gereedschap voor het gebruik op losse bouten of ontbrekende onderdelen. Let vooral op of het snijblad of de nyldondraadsnijkop stevig is bevestigd.
• Controleer voor gebruik altijd of de koelluchtinlaatopening en de koelribben van de cilinder niet verstopt zijn. Maak ze zo nodig schoon.

• Voer de volgende onderhoudswerkzaamheden dagelijks uit na het gebruik:

• Maak de buitenkant van de bosmaaier schoon en inspecteer het gereedschap op schade.

• Maak de luchtfilter schoon. Maak de filter meerdere keren per dag schoon als u onder extreem stoffige omstandigheden werkt.
• Controleer het snijblad of de nyondraad-snijkop op schade en controleer of het snijblad of de snijkop stevig bevestigd is.
• Controleer of er voldoende verschil is tussen het stationaire en bedrijfstoerental om zeker te zijn dat het snijgarnituur tot stilstand komt wanneer de motor stationair draait (verlaag zo nodig het stationair toerental).

Raadpleeg het dichtstbijzijnde, erkende servicecentrum als het snijgarnituur blijft draaien terwijl de motor stationair draait.

- Controleer of de I-STOP-schakelaar (aan/uit)/START-STOP-schakelaar, de uit-vergrendelhendel, de gashendel en de vergrendelingsknop correct werken.

Het luchtfilter schoonmaken (filter)

• Zet de chokehendel (4) in de volledig gesloten stand en houd de carburateur uit de buurt van stof of vuil.
• Verwijder de schroef (1).
• Verwijder de luchtfilterkap (3).
• Verwijder het sponsfilterelement (2), was het in lauw water en laat het volledig drogen.
• Plaats na het reinigen de luchtfilterkap (3) terug en bevestig hem met de schroef (1).

OPMERKING: Als er overmatig stof of vuil aan het luchtfilter blijft plakken, moet u deze dagelijks schoonmaken. Een verstopte luchtfilter kan het moeilijk of onmogelijk maken om de motor te starten of om het motortoerental te laten toenemen.

De bougie controleren

• Gebruik uitsluitend de bijgeleverde bougiesleutel om de bougie te verwijderen of te monteren.
• De afstand tussen de twee elektroden van de bougie moet 0,6 tot 0,7 mm zijn. Als de afstand te groot of te klein is, moet u deze afstellen. Als de bougie verstopt zit met koolafzetting of vuil, moet u deze grondig schoonmaken of vervangen.

LET OP: Raak de bougiekap nooit aan terwijl de motor draait (gevaar van elektrische schok door hoogspanning).

Toevoer van smeervet aan het tandwielhuis

- Breng elke 30 uur vet (Shell Alvania 3 of gelijkwaardig) aan via de smeeropening in het tandwielhuis. (Origineel DOLMAR-smeervet kan worden aangeschaft bij uw DOLMAR-dealer.)

• Het brandstofffilter (5) op de zuigkop wordt gebruikt om de brandstof die door de carburateur wordt aangezogen, te filteren.
• Voer regelmatig een visuele inspectie uit van het brandstofffilter. Om de filter te inspecteren, draait u de brandstofvuldop eraf en gebruikt u een draadhaak om de zuigkop uit de brandstofvulopening te trekken. Vervang het filter als deze verhard, extreem vuil of verstopt is.
• Onvoldoende brandstoftoevoer kan ervoor zorgen dat het maximaal toelaatbare toerental wordt overschreden. Daarom moet het brandstofffilter minstens elke drie maanden worden vervangen om voldoende brandstoftoevoer naar de carburateur te garanderen.

Alle andere onderhouds- of afstelwerkzaamheden die niet in deze gebruiksaanwijzing zijn beschreven, mogen alleen worden uitgevoerd door een erkend servicecentrum.

Bewaren

• Wanneer u het gereedschap lange tijd opslaat, moet u alle brandstof aflaten uit de brandstoftank en de carburateur. Verwijder hiervoor alle brandstof uit de brandstoftank. Gooi de afgetapte brandstof weg in overeenstemming met de lokale toepasselijke wetten.
• Verwijder de bougie en breng enkele druppels olie via het bougiegat in de cilinder. Trek vervolgens voorzichtig aan de trekstarthandgreep zodat de olie de binnenkant van de motor bedekt en monteer daarna de bougie weer.
• Verwijder vuil en stof vanaf het snijblad en de buitenkant van de motor, veeg erover met een in olie doordrenkte doek. Bewaar het gereedschap op een droge plaats.

Onderhoudsschema

Algemeen Montage van de motor, bouten en moeren	Visuele inspectie op beschadiging en bevestigingenControleer de algemene toestand en veiligheid
ledere keer na het bijvullen van brandstof	GashendelI-STOP-schakelaar (aan/uit)/START-STOP-schakelaar	Controleren van de werkingControleren van de werking
Dagelijks Luchtfilter	KoelluchtinlaatkanaalSnijgarnituurStationair toerental	Maak schoonMaak schoonControle op schade en scherpteInspecteer (snijgarnituur mag niet bewegen)
Wekelijks Bougie	Uitlaatdemper	Inspecteer en vervang zo nodigInspecteren en de opening schoonmaken indien nodig
ledere 3 maanden Zuigkop	Brandstoftank	VervangMaak schoon
Uitschakelprocedure BrandstoftankCarburateur	Maak de brandstoftank leegLaat de motor draaien tot de brandstof op is

Problemen oplossen

Probleem Systeem Waarneming	Oorzaak
De motor start niet of is moeilijk te starten	Ontstekingssysteem	Ontstekingsvonk OK Fout in brandstoftoevoer of compressiesysteem, mechanisch defect
		Geen ontstekingsvonk aanwezig	I-STOP-schakelaar (aan/uit)/START-STOP-schakelaar ingeschakeld, bedradingsfout of kortsluiting, bougie of bougiekap defect, storing in ontstekingsmodule
	Brandstoftoevoersysteem	Brandstoftank is vol Onjuiste stand van chokehendel, carburateur defect, brandstofleiding geknikt of verstopt, brandstof vuil
	Compressie Geen compressie bij aantrekken		Cilindervoetpakking defect, krukasafdichtingen beschadigd, cilinder of zuigerveren defect, of slechte afdichting van bougie
	Mechanisch defect	Trekstartinrichting grijpt niet aan	Gebroken startveer, gebroken onderdelen in de motor
Problemen bij starten van warme motor		Brandstoftank is vol. Ontstekingsvonk OK	Carburateur vervuild, moet worden schoongemaakt
Motor start, maar slaat af	Brandstoftoevoersysteem	Brandstoftank is vol Verkeerde afstelling van stationair toerental of carburateur is vervuild
				Ontluchting van de brandstoftank is defect, brandstofleiding is onderbroken, kabel of I-STOP-schakelaar (aan/uit)/START-STOP-schakelaar is defect
Onvoldoende prestaties	Mogelijk zijn meerdere systemen tegelijk de oorzaak	Slecht stationair lopen	Luchtfilter is vervuild, carburateur is vervuild, uitlaatdemper is verstopt, uitlaatkanaal in de cilinder is verstopt
