Tipo de producto	Cortacésped (desbrozadora térmica)
Marca	Dolmar
Modelo	MS27C
Dimensiones (L x an x al)	1 770 x 330 x 185 mm
Peso neto	5 kg
Alimentación	Mezcla de gasolina sin plomo (91 RON) y aceite para motores de dos tiempos (50:1)
Capacidad del depósito de combustible	0,6 litros
Motor	2 tiempos, cilindrada 25,7 cm³, potencia máxima 0,83 kW
Velocidad de rotación máxima	8 800 min⁻¹
Accesorios de corte	Cuchilla metálica monopieza φ230 mm, cabezal de hilo de nylon φ430 mm
Tipo de mango	Mango cerrado (tipo cerrado)
Nivel sonoro garantizado	112 dB(A)
Vibraciones mango izquierdo (corte de césped)	8,83 m/s² (K=1,5 m/s²)
Vibraciones mango derecho (corte de césped)	14,381 m/s² (K=1,5 m/s²)
Bujía de encendido	NGK BPMR7A, separación 0,6-0,7 mm
Carburador	WALBRO WYC
Funciones principales	Corte de hierba, maleza y arbustos pequeños
Mantenimiento regular	Limpieza del filtro de aire, revisión de la bujía, engrase de la caja de engranajes cada 30 h
Seguridad	Usar gafas, casco, guantes, calzado robusto; mantener a las personas a 15 m de distancia
Piezas de repuesto	Cuchillas de corte, cabezales de hilo, bujías, filtros de aire, aceite, grasa
Reparabilidad	Mantenimiento por centro autorizado; uso de piezas originales Dolmar

Preguntas frecuentes - MS27C DOLMAR

¿Qué tipo de combustible usar para la MS27C?

Utilice una mezcla de gasolina sin plomo (índice de octano mínimo 91 RON) y aceite para motor de dos tiempos (norma JASO FC o ISO EGD) en una proporción de 50:1. Para aceites de otros fabricantes, se recomienda una mezcla 25:1.

¿Cómo arrancar la cortacésped en frío?

1. Ajuste el interruptor de encendido/apagado en posición de arranque. 2. Sujete el mango para activar la palanca de bloqueo de seguridad. 3. Presione la palanca del acelerador y manténgala. 4. Coloque el interruptor en posición de encendido y suelte la palanca. 5. Accione la bomba de cebado de 7 a 10 veces. 6. Cierre el estrangulador. 7. Tire de la cuerda de arranque hasta que encienda, luego abra el estrangulador y tire de nuevo.

¿Cómo evitar los golpes de retroceso?

Nunca corte con la sección de la cuchilla situada entre las 12 y las 2 (zona peligrosa). Utilice preferiblemente la sección entre las 8 y las 11. Evite cortar objetos duros de más de 3 cm de diámetro con la zona peligrosa.

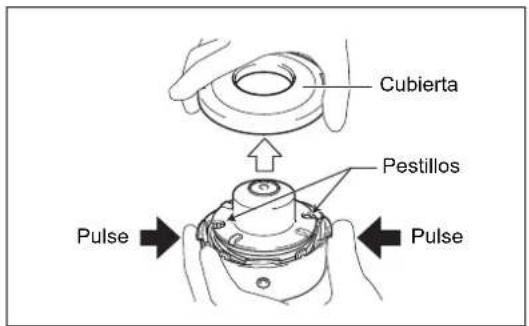

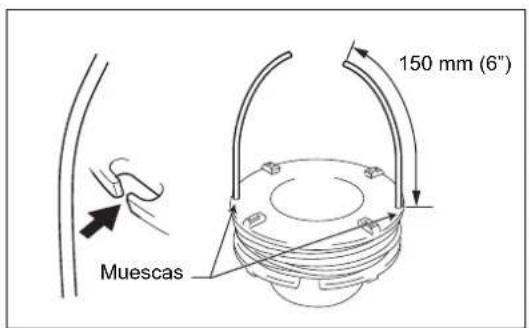

¿Cómo reemplazar el hilo de nylon del cabezal?

Apague el motor. Empuje las fijaciones de la carcasa para levantar la tapa, retire el carrete. Enganche el nuevo hilo en el centro del carrete, con un extremo más largo de 80 mm. Enrolle firmemente en la dirección de rotación (LH o RH). Deje aproximadamente 150 mm de hilo, pase los extremos por los ojales, vuelva a colocar el carrete y encaje la tapa.

¿Con qué frecuencia limpiar el filtro de aire?

Limpie el filtro de aire todos los días de uso, y varias veces al día en entornos muy polvorientos. Retire el elemento de esponja, lávelo con agua jabonosa tibia, séquelo completamente antes de volver a montarlo.

¿Cómo ajustar el ralentí si la cuchilla gira en reposo?

Si la herramienta de corte gira al ralentí, reduzca la velocidad de ralentí. Consulte a un agente de reparación autorizado para realizar este ajuste. No intente hacerlo usted mismo.

¿Qué equipos de protección se deben usar?

Use siempre un casco (en caso de caída de objetos), gafas o visera, protectores auditivos, guantes de cuero grueso, calzado robusto antideslizante y ropa de trabajo ajustada.

¿Cómo guardar la cortacésped durante un largo período?

Vacíe todo el combustible del depósito y del carburador. Desmonte la bujía, vierta unas gotas de aceite en el cilindro, tire suavemente del arrancador, luego vuelva a colocar la bujía. Limpie el aparato y engrase la cuchilla. Almacene en un lugar seco.

¿Qué hacer si la cuchilla ya no corta eficazmente?

La cuchilla metálica debe ser afilada por un profesional cada 3 horas de funcionamiento. Si está agrietada o dañada, reemplácela por una cuchilla original Dolmar. Para el cabezal de hilo, verifique que el hilo esté suficientemente avanzado.

¿Cuál es el nivel sonoro garantizado de la MS27C?

El nivel de potencia sonora garantizado es de 112 dB(A) de acuerdo con las directivas 2000/14/CE y 2005/88/CE. El nivel de presión sonora en el oído del operador es de aproximadamente 96-98 dB(A).

MANUAL DE USUARIO MS27C DOLMAR

Lea atentamente este manual de instrucciones antes de utilizar la desbrozadora y cumpla estrictamente la normativa de seguridad. Conserve el manual de instrucciones con cuidado.

Importante:

Uso previsto del dispositivo

Gracias por comprar esta desbrozadora DOLMAR. La desbrozadora DOLMAR es el resultado de nuestros muchos años de investigación, experiencia y un extenso programa de desarrollo.

Lea este manual con atención para obtener unos resultados excelentes y el mejor rendimiento posible que la desbrozadora DOLMAR puede proporcionar.

Índice Página

Símbolos 92

Instrucciones de seguridad 93

Datos técnicos.... 97

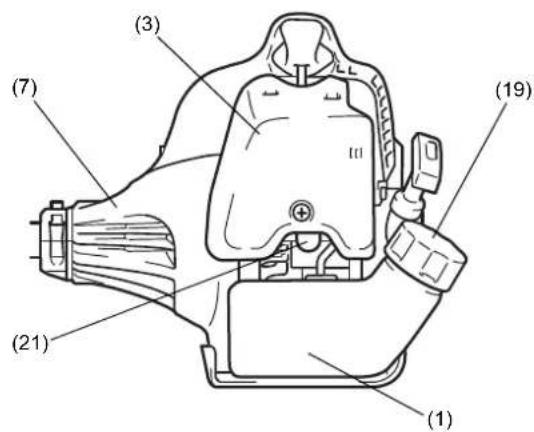

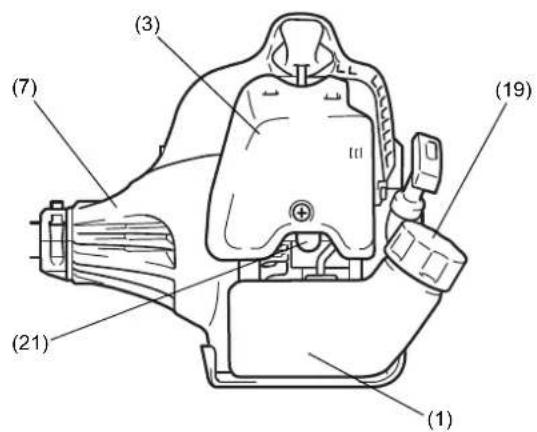

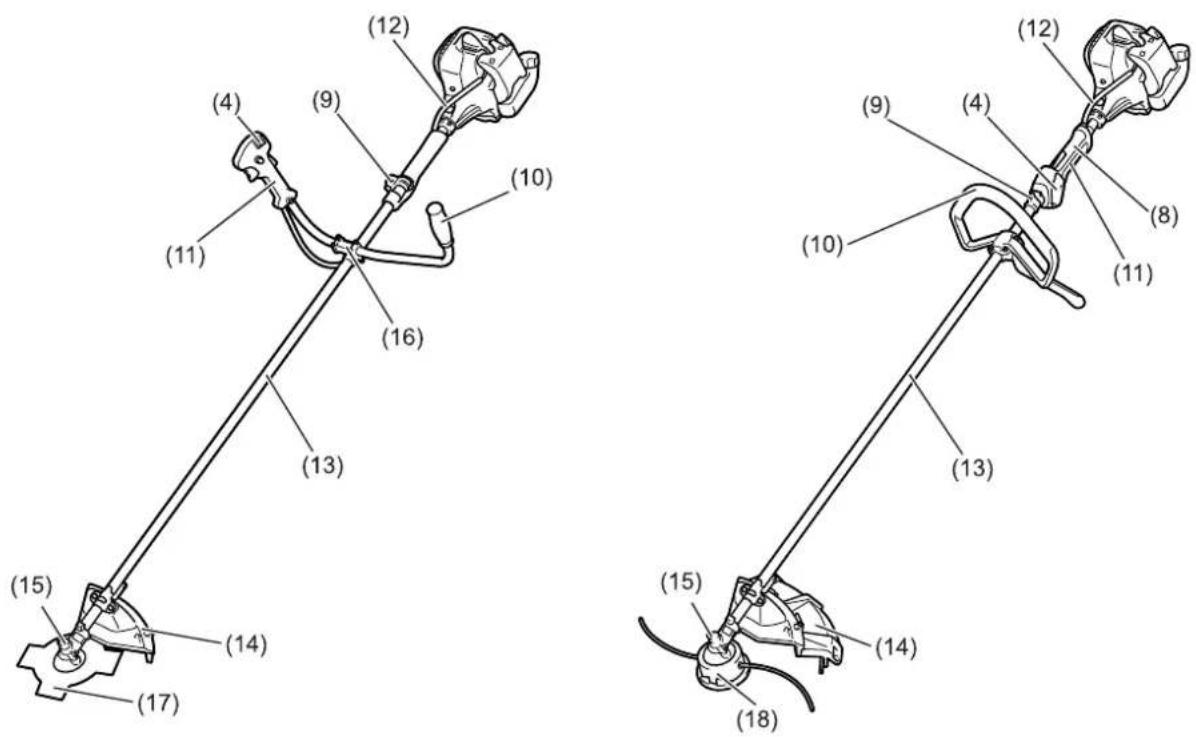

Denominación de las piezas 98

Montaje del asidero....99

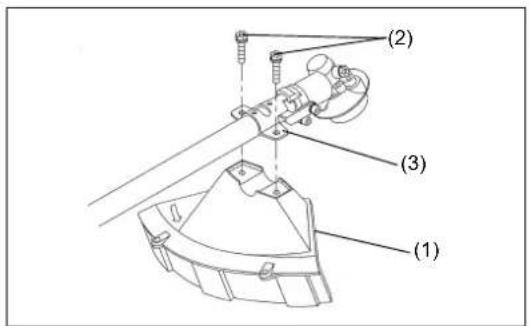

Montaje del protector 100

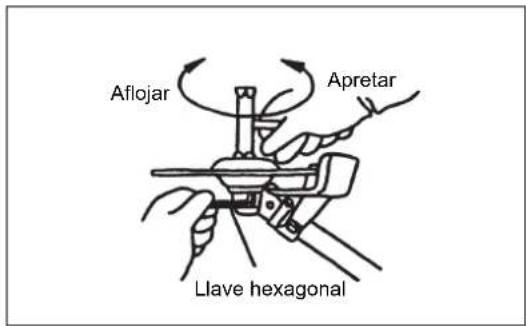

Montaje de la cuchilla de corte/cabezal de corte de

nylon 101

Combustible/Repostaje.... 102

Manejo correcto 103

Aspectos importantes del manejo/parada de la

desbrozadora 103

Afilado de la herramienta de corte 105

Instrucciones de servicio.... 107

Almacenamiento 109

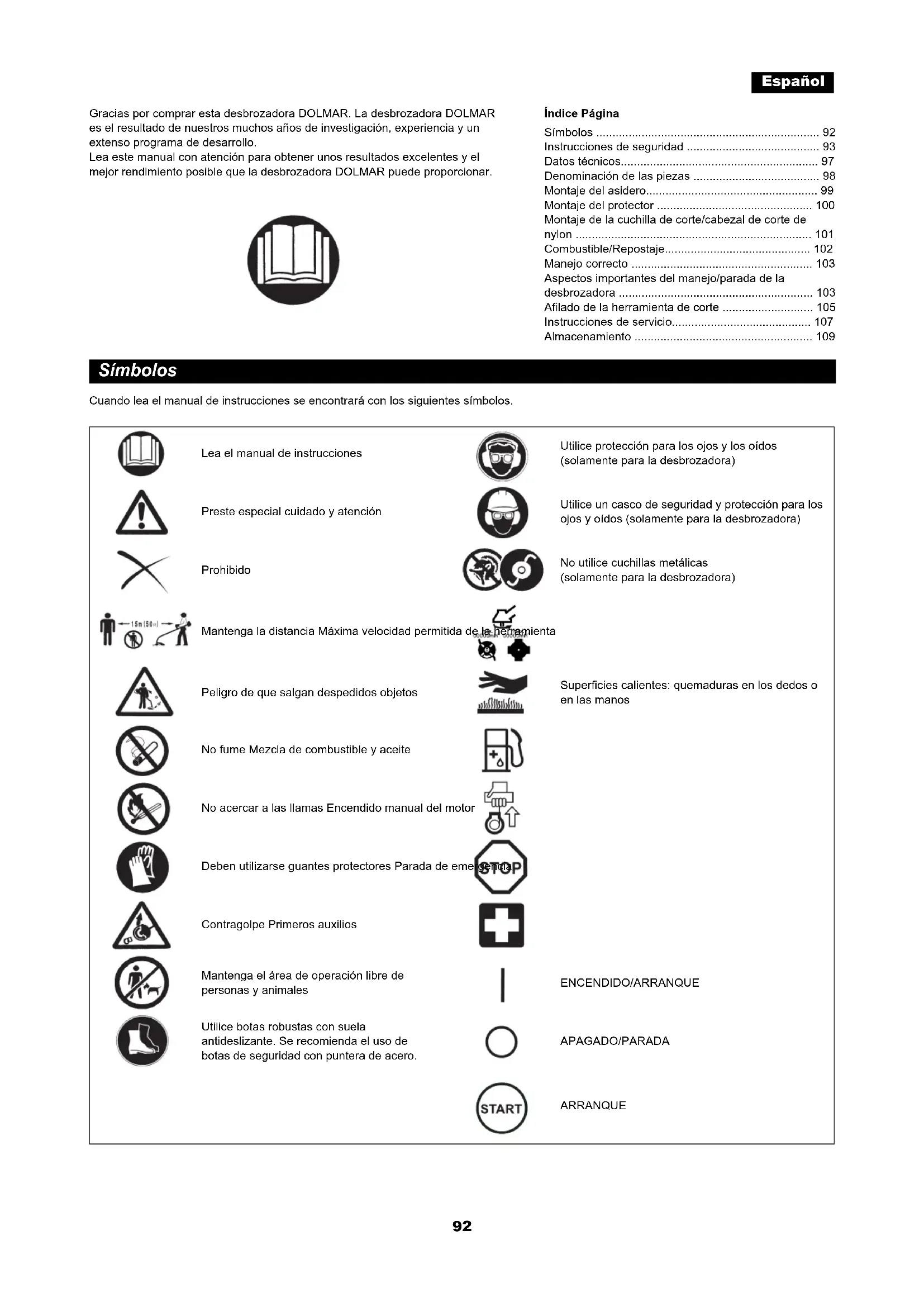

Símbolos

Cuando lea el manual de instrucciones se encontrará con los siguientes símbolos.

Lea el manual de instrucciones

Preste especial cuidado y atención

Utilice protección para los ojos y los oídos (solamente para la desbrozadora)

Utilice un casco de seguridad y protección para los ojos y oídos (solamente para la desbrozadora)

No utilice cuchillas metálicas (solamente para la desbrozadora)

Mantenga la distancia Máxima velocidad permitida de la herramienta

Peligro de que salgan despedidos objetos

No fume Mezcla de combustible y aceite

No acercar a las llamas Encendido manual del motor

Deben utilizarse guantes protectores Parada de eme

Contragolpe Primeros auxilios

Mantenga el área de operación libre de personas y animales

Utilice botas robustas con suela antideslizante. Se recomienda el uso de botas de seguridad con puntera de acero.

Superficies calientes: quemaduras en los dedos o en las manos

ENCENDIDO/ARRANQUE

APAGADO/PARADA

ARRANQUE

Instrucciones de seguridad

Instrucciones generales

• Para garantizar un manejo seguro, asegúrese de que lee y comprende totalmente el manual de instrucciones para familiarizarse con el uso de la desbrozadora. El uso de este equipo sin comprender cómo utilizarlo correctamente puede provocarle graves lesiones a usted o a otras personas.
• Sólo debe prestar la desbrozadora a personas que tengan experiencia demostrada en el uso de la desbrozadora. Entregue siempre este manual de instrucciones con la herramienta.
• Si es la primera vez que utiliza una desbrozadora con motor, consulte a su distribuidor las instrucciones básicas.
• No se debe permitir que los niños o las personas de menos de 18 años utilicen la desbrozadora. Las personas de más de 16 años pueden usar el dispositivo con finalidades de aprendizaje solamente bajo la supervisión de un instructor cualificado.
• Utilice la desbrozadora con el máximo cuidado y atención.
• Sólo debe utilizar la desbrozadora si está en buena condición física. Realice todo el trabajo con calma y con cuidado. Los usuarios son responsables de la seguridad de las personas que los rodean.
• Nunca utilice la desbrozadora tras consumir alcohol o medicamentos o si se siente cansado o enfermo.

ADVERTENCIA: Esta máquina produce un campo electromagnético durante su funcionamiento. Bajo algunas circunstancias, este campo puede interferir con implantes médicos activos o pasivos. Para reducir el riesgo de lesiones graves o fatales, recomendamos que las personas con implantes médicos consulten con su médico y el fabricante del implante antes de utilizar esta máquina.

Uso previsto del equipo

- La desbrozadora sólo se ha diseñado para cortar hierba, maleza, arbustos y otras plantas similares y no se debe utilizar con ninguna otra finalidad, como canteado o cortado de setos, ya que se podrían causar lesiones.

Equipo de protección personal

• Utilice siempre ropa funcional y adecuada para su trabajo; p. ej. ajustada al cuerpo pero sin que estorbe sus movimientos. No lleve joyas ni prendas que puedan engancharse en arbustos o maleza.
• Para evitar lesiones en la cabeza, los ojos, las manos o los pies y para proteger los óldos durante el manejo, debe llevarse el siguiente equipo y la siguiente ropa de protección mientras se utiliza la desbrozadora.
• Utilice siempre un casco cuando haya riesgo de caída de objetos. Debe comprobarse periódicamente si el casco protector (1) tiene algún daño y se debe sustituir como máximo después de 5 años. Utilice solamente cascos protectores homologados.
• El visor (2) del casco (o, como alternativa, las gafas de seguridad) protege la cara de piedras y objetos que salen despedidos. Durante el manejo de la desbrozadora utilice gafas de seguridad o un visor para evitar lesiones en los ojos.
• Utilice un equipo de protección acústica adecuado para evitar daños en el oído (protectores de oído (3), tapones para los oídos, etc.).
• El mono de trabajo (4) protege contra piedras y otros objetos que salen despedidos.

Recomendamos utilizar un mono de trabajo.

- Los guantes especiales (5) de cuero grueso forman parte del equipo obligatorio y siempre deben utilizarse durante el manejo de la desbrozadora.

- Cuando utilice la desbrozadora, utilice siempre zapatos robustos (6) con una suela que no resbale. Esos zapatos protegen contra lesiones y aseguran una posición estable de los pies.

Riesgos residuales

- Aunque la máquina se utilice tal y como se indica, no es posible eliminar todos los factores de riesgos residuales. Pueden surgir los siguientes peligros en conexión con la construcción y el diseño de la máquina:

1. Daño a los pulmones si no se utiliza una máscara antipolvo efectiva.
2. Daño al oído si no se utiliza una protección efectiva para los oídos.
3. Pueden producirse daños para la salud provocados por la emisión de vibraciones si la máquina se utiliza durante un período de tiempo superior o no se maneja y mantiene correctamente.

Puesta en funcionamiento de la desbrozadora

– Asegúrese de que no haya niños y otras personas en un área de trabajo de 15 metros (50 pies) y preste atención también a cualquier animal que pueda estar cerca del lugar de trabajo.
- Antes del uso, compruebe siempre que la desbrozadora esté preparada para un funcionamiento seguro:

Compruebe la seguridad de la herramienta de corte, que la palanca de control se pueda utilizar fácilmente y que el bloqueo de la palanca de control funcione correctamente.

- La herramienta de corte no debe girar cuando el motor gire al ralentí.

Consulte con su distribuidor si cree que el equipo puede necesitar un ajuste. Asegúrese de que los asideros estén limpios y secos y que el botón de puesta en marcha o parada funcione correctamente.

• Ponga en marcha la desbrozadora únicamente de acuerdo con las instrucciones. No utilice ningún otro método para poner en marcha el motor.
• Utilice la desbrozadora y las herramientas únicamente para las finalidades especificadas.
• Sólo debe poner en marcha el motor de la desbrozadora tras montar completamente el equipo. No utilice el equipo hasta que se hayan colocado todos los accesorios adecuados.
• Antes de la puesta en marcha, asegúrese de que la herramienta de corte no está en contacto con objetos duros tales como ramas, piedras, etc. ya que la herramienta de corte girará al poner en marcha la herramienta.
• Apague el motor inmediatamente si se produce algún problema de motor.
• Si la herramienta de corte golpea piedras u otros objetos duros, apague el motor inmediatamente e inspecciónela.
• Inspeccione periódicamente la herramienta de corte para comprobar si hay daños (compruebe si hay grietas finas mediante pruebas de sonido).
• Sólo debe utilizar la desbrozadora tras abrochar y ajustar la correa de hombro en la longitud correcta. La correa de hombro debe ajustarse a la talla del usuario para evitar la fatiga durante el manejo del equipo. Nunca sujete la desbrozadora con una mano durante el manejo.
• Durante el manejo, sujete siempre la desbrozadora con ambas manos. Asegúrese siempre de que sus pies estén en una posición segura.
• Utilice la desbrozadora de forma que no inhale los gases de escape. Nunca ponga en funcionamiento el motor en un espacio cerrado, por ejemplo, dentro de una habitación (riesgo de envenenamiento por gas). El monóxido de carbono es un gas inodoro.
• Apague siempre el motor cuando descanse o si piensa dejar la desbrozadora desatendida y colóquela en un lugar seguro para evitar lesiones a otras personas y daños en el equipo.
• Nunca ponga la desbrozadora caliente sobre hierba seca o cualquier otro material combustible.
• La herramienta de corte siempre debe contar con la protección adecuada. Nunca utilice la herramienta sin este protector.
• Todas las piezas de protección y las protecciones suministradas con el equipo deben utilizarse durante el funcionamiento.
• Nunca utilice el motor si el silenciador de escape está estropeado.
• Apague el motor durante el transporte.
• Cuando transporte el equipo, acople siempre la cubierta a la cuchilla de corte.
• Asegúrese de que la desbrozadora esté en una posición segura durante el transporte para evitar fugas de combustible.
• Cuando transporte la desbrozadora, asegúrese de que el depósito de combustible esté completamente vacío.
• Cuando descargue la desbrozadora de un camión o de otro vehículo similar, nunca arroje el motor al suelo, ya que se puede dañar el depósito de combustible.
• A no ser en caso de emergencia, nunca arroje ni deje caer la desbrozadora al suelo, ya que se puede dañar gravemente.
• Siempre debe levantar todo el equipo del suelo cuando lo mueva. Arrastrar el equipo por su depósito de combustible es extremadamente peligroso y puede causar fugas de combustible, lo que a su vez puede causar un incendio.
• Si el equipo recibe un fuerte impacto o cae, compruebe su estado antes de continuar con el trabajo. Compruebe si hay fugas en el sistema de combustible y si los dispositivos de seguridad funcionan correctamente. Si hay daños o en caso de duda, solicite a nuestro centro de servicio autorizado que realice una inspección y reparación.

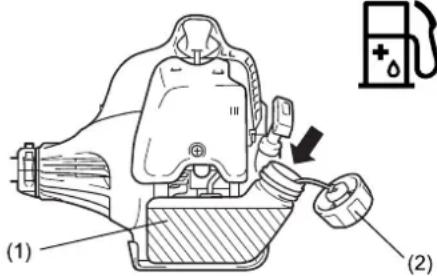

Repostaje

• Apague el motor durante el repostaje y manténgase alejado de las llamas y no fume.
• Asegúrese de que los productos de aceite mineral no entren en contacto con la piel. No inhale el vapor de combustible. Utilice siempre guantes de protección durante el repostaje. Cambie y limpie regularmente la ropa protectora.
• Para evitar la contaminación del suelo (protección medioambiental), asegúrese de no verter combustible o aceite en el suelo. Si se derrama combustible, limpie la desbrozadora inmediatamente.
• Asegúrese de que el combustible no entra en contacto con su ropa. Si el combustible entra en contacto con su ropa, cámbiela inmediatamente para evitar que se incendie.
• Inspeccione periódicamente la tapa del depósito de combustible para asegurarse de que se puede apretar firmemente y que no tiene fugas.
• Apriete con cuidado la tapa del depósito de combustible. Cuando haya completado el repostaje, desplácese hasta una ubicación que esté alejada como mínimo 3 metros de donde ha repostado antes de poner en marcha el motor.
• Nunca reposte en un espacio cerrado, como dentro de una habitación. Si lo hace, se puede provocar una explosión debido a la acumulación del vapor de combustible a nivel del suelo.

- El combustible solamente se debe transportar y almacenar en recipientes homologados. Asegúrese de que el combustible almacenado no esté al alcance de los niños.

Método de trabajo

• Utilice la desbrozadora y las herramientas únicamente cuando haya una buena iluminación y visibilidad. Durante el invierno, tenga cuidado con las zonas resbaladizas o mojadas, como zonas heladas o cubiertas por la nieve (riesgo de resbalar). Asegúrese siempre de que sus pies estén en una posición segura.
• No corte nunca por encima de la altura de la cintura.
• No se suba nunca a una escalera mientras utilice la desbrozadora.
• No se suba a árboles mientras utilice la desbrozadora.
• No trabaje nunca en superficies inestables.
• Elimine la arena, piedras, clavos, etc. que se encuentren en el área de trabajo. Los objetos extraños pueden dañar la herramienta de corte y provocar peligrosos contragolpes.
• Antes de empezar a cortar, asegúrese de que la herramienta de corte haya alcanzado la velocidad de trabajo máxima.
• Si se atascan césped o ramas entre la herramienta de corte y la protección, detenga siempre el motor antes de la limpieza. De lo contrario, el contacto accidental con las cuchillas que están girando puede provocar lesiones graves.
• Descanse para evitar la pérdida de control causada por la fatiga. Recomendamos descansar de 10 a 20 minutos cada hora.

Contragolpe (empuje de la cuchilla)

• Cuando utilice la desbrozadora pueden producirse contragolpes incontrolados.
• Los contragolpes se suelen producir cuando intenta cortar con la sección entre las posiciones de las 12 y las 2 en punto de la cuchilla.
• Nunca aplique la sección entre las posiciones de las 12 y las 2 de la cuchilla de la desbrozadora.
• Nunca aplique esta sección de la cuchilla de la desbrozadora a objetos sólidos, como arbustos o árboles, etc. que tengan un diámetro superior a 3 cm. En caso contrario, la desbrozadora se desviará con gran fuerza, lo que es extremadamente peligroso y puede provocar lesiones.

Prevención de contragolpes

Para evitar contragolpes, recuerde lo siguiente:

• Utilizar la sección entre las posiciones de las 12 y las 2 en punto de la cuchilla es extremadamente peligroso, especialmente cuando utilice herramientas de corte metálicas.
• Las operaciones de corte con la sección entre las posiciones de las 11 y las 12 en punto y entre las posiciones de las 2 y las 5 en punto sólo deben realizarlas operadores con experiencia y formación y únicamente bajo su propio riesgo.

La sección de corte óptima para lograr un corte sencillo sin casi contragolpes se encuentra entre las secciones de las 8 y las 11 en punto de la cuchilla.

Herramientas de corte

- Utilice una herramienta de corte adecuada para el trabajo que realice. Los cabezales de corte de nylon (cabezales de desbrozadora) son adecuados para cortar césped.

Las cuchillas metálicas son adecuadas para cortar maleza, hierba alta, arbustos, matorrales, sotobosque y vegetación similar. Nunca utilice otras cuchillas, incluyendo cadenas metálicas pivotantes de varias piezas ni cuchillas trilladoras. De lo contrario, se pueden producir lesiones graves.

- Cuando utilice cuchillas metálicas, evite el "contragolpe" y esté siempre preparado para un contragolpe accidental. Consulte las secciones "Contragolpe" y "Prevención de contragolpes".

Instrucciones de mantenimiento

• Haga que su equipo sea sometido a tareas de mantenimiento en nuestro centro de servicio autorizado, utilizando siempre y de forma exclusiva recambios originales. Una reparación incorrecta y un mantenimiento deficiente pueden acortar la vida útil del equipo y aumentar el riesgo de accidentes.
• Compruebe siempre el estado de la desbrozadora, especialmente los dispositivos de protección y la correa para el hombro, antes de empezar a trabajar. También debe prestarse especial atención a las cuchillas de corte, que deben estar afiladas correctamente.
• Apague el motor y quite el conector de la bujía cuando sustituya o afile las herramientas de corte y también cuando limpie la desbrozadora o la herramienta de corte.

Nunca enderece ni suelde las herramientas de corte estropeadas.

• Utilice la desbrozadora de forma que haga el mínimo ruido y contaminación posibles. En concreto, compruebe si el carburador se ha ajustado correctamente.
• Limpie la desbrozadora periódicamente y compruebe que todos los tornillos y tuercas estén bien apretados.
• Nunca realice trabajos de mantenimiento o almacene la desbrozadora en la proximidad de llamas.
• Guarde siempre la desbrozadora en habitaciones cerradas con llave y con el depósito de combustible vacío.
  – Durante la limpieza, el mantenimiento y el almacenamiento del equipo, acople siempre la cubierta a la cuchilla de corte.

Respete las instrucciones aplicables de prevención de accidentes emitidas por las compañías de seguros y las asociaciones comerciales relevantes.

No realice ninguna modificación en la desbrozadora, ya que esto pondría en peligro su seguridad.

Los trabajos de mantenimiento o reparación que puede realizar el usuario se limitan a las actividades descritas en este manual de instrucciones. Todos los demás trabajos los realiza un agente de servicio autorizado. Utilice únicamente accesorios y piezas de repuesto genuinos suministrados por DOLMAR.

El uso de accesorios y herramientas no aprobados implicará un aumento del riesgo de accidentes.

DOLMAR no acepta ninguna responsabilidad por los accidentes o los daños causados por el uso de herramientas de corte no aprobadas, por la reparación de las herramientas de corte o por accesorios.

Primeros auxilios

En caso de accidente, asegúrese de que cerca del lugar en el que se realicen las operaciones de corte esté disponible un botiquín de primeros auxilios.

Reponga inmediatamente cualquier artículo que tome del botiquín de primeros auxilios.

Cuando solicite ayuda, proporcione la siguiente información:

• Lugar del accidente
• Qué ha ocurrido
• Número de personas heridas
• Tipo de lesiones
• Su nombre

Vibración

• Las personas con problemas circulatorios que están expuestas a vibraciones excesivas pueden sufrir lesiones en los vasos sanguíneos o en el sistema nervioso. La vibración puede provocar los siguientes síntomas en los dedos, manos o muñecas: "adormecimiento", hormigueo, dolor, sensación punzante, alteración del color de la piel o de la piel. Si sufre alguno de estos síntomas, acuda a un médico.
• Para reducir el riesgo de "enfermedad de dedos blancos", mantenga las manos calientes durante las operaciones y realice un buen mantenimiento del equipo y los accesorios.

Sólo para países europeos

Declaración de conformidad de la CE

Los abajo firmantes, Tamiro Kishima y Rainer Bergfeld, debidamente autorizados por Dolmar GmbH, declaran que la(s) máquina(s) DOLMAR:

Designación de la máquina: Desbrozadora

N° de modelo/Tipo: MS-27 U, MS-27 C

Especificaciones: consulte la tabla "DATOS TÉCNICOS"

son de producción serie y

Cumplen con las siguientes Directivas europeas:

Y se han fabricado de acuerdo con los siguientes estándares o documentos estandarizados: EN ISO 11806-1, EN ISO 14982

La documentación técnica está depositada en:

Dolmar GmbH,

El procedimiento de evaluación de conformidad requerido por la Directiva 2000/14/CE se realizó de acuerdo con el anexo V.

Nivel de potencia sonora medido (como cortadora de césped): 109,77 dB

Nivel de potencia sonora medido (como desbrozadora): 107,29 dB

Nivel de potencia sonora garantizado: 112 dB

Modelo		MS-27 U MS-27 C
		Asidero en U Asidero circular
Dimensiones: largo x ancho x alto (sin cuchilla de corte) 1.770 x 610 x 410 mm 1.770 x 330 x 185 mm
Peso neto 5 kg 5 kg
Cilindrada del motor		25,7 cm3
Potencia máxima del motor 0,83 kW
Frecuencia de giro máxima del husillo		8.800 min-1
Accesorio de corte	Cuchilla metálica de una sola pieza	φ230 mm
	Cabezal de desbrozadora φ430 mm
Velocidad de ralentí 3.000/min
Velocidad de acoplamiento de embrague 4.100/min
Relación de engranajes 14/19
Combustible		Mezcla de combustibleGasolina: Aceite para motores de dos tiempos = 50:1
Volumen (depósito de combustible) 0,6 L
Carburador WALBRO WYC
Bujía NGK BPMR7A
Separación entre electrodos		0,6 - 0,7 mm
Vibración: (como desbrozadora)	Asidero izquierdo (empuñadura delantera)	14,680 m/s2 K = 1,5 m/s2	5,152 m/s2 K = 1,5 m/s2
	Asidero derecho (empuñadura trasera)	9,037 m/s2 K = 1,5 m/s2	9,677 m/s2 K = 1,5 m/s2
Vibración: (como cortadora de césped)	Asidero izquierdo (empuñadura delantera)	7,961 m/s2 K = 1,5 m/s2	8,83 m/s2 K = 1,5 m/s2
	Asidero derecho (empuñadura delantera)	7,019 m/s2 K = 1,5 m/s2	14,381 m/s2 K = 1,5 m/s2
Ruido (probado de acuerdo con 2000/14/CE y 2005/88/CE):
Nivel de presión de sonido en la posición del operador (cortadora de césped):		98,52 dB (A) K = 2,5 dB (A)
Nivel de presión de sonido en la posición del operador (desbrozadora):		96,15 dB (A) K = 2,5 dB (A)
Nivel de potencia sonora medido (cortadora de césped):		109,77 dB (A) K = 2,5 dB (A)
Nivel de potencia sonora medido (desbrozadora):		107,29 dB (A) K = 2,5 dB (A)
Ruido (probado de acuerdo con 2000/14/CE y 2005/88/CE): valores de potencia de sonido garantizados		112 dB (A)

MS-27 U

Tipo de asidero en U

MS-27 C
Tipo de asidero circular

	Denominación de las piezas
1 Depósito de combustible
2 Arrancador de retroceso
3 Filtro de aire
4	Interruptor I-Parada (encendido/apagado)/Interruptor de arranque-parada
5	B u j í a
6 Silenciador de escape
7 Caja del embrague
8 Empuñadura trasera
9 Gancho
10 Asidero
11 Palanca de control
12 Cable de control
13 Eje
14	Protector (protección de la herramienta de corte)
15 Caja de engranajes
16 Agarre del asidero
17 Cuchilla de corte
18 Cabezal de corte de nylon
19 Tapa de relleno de combustible
20 Empuñadura de arranque
21 Bomba de cebado
22 Palanca del estrangulador

Montaje del asidero

PRECAUCIÓN: Antes de realizar algún trabajo en la desbrozadora, detenga siempre el motor y desconecte el conector de la bujía. Utilice siempre guantes de protección.

PRECAUCIÓN: Asegúrese de volver a montar la desbrozadora completamente antes de ponerla en marcha.

Para modelos con el asidero en forma de U

• Coloque los dos asideros en el agarre del asidero. La palanca de control debe encontrarse en el lado derecho cuando se mira hacia la herramienta de corte.
• Encaje los extremos del asidero en la ranura del agarre del asidero y acople la abrazadera en ellos. Apriételos ligeramente con cuatro pernos para realizar el ajuste.
• Ajuste el ángulo de los asideros y después apriete todos los pernos uniformemente con una llave hexagonal.

- Coloque el cable de la mariposa de gases (1) en el lado de la palanca de control del eje. A continuación, envuélvalo junto con el eje con la almohadilla de cintura (2).

• Inserte el cable de la mariposa de gases (1) en la ranura de apriete (3) del agarre del asidero.
• Asegúrese de que el cable de la mariposa de gases se coloque tal y como se muestra.
• Accione la palanca de control y asegúrese de que se mueva suavemente.

PRECAUCIÓN: No coloque el cable de la mariposa de gases tal y como se muestra. De lo contrario, la curvatura del cable puede provocar una elevada velocidad de ralentí y una cuchilla sin control puede provocar lesiones personales.

Para el modelo de asidero circular

• Coloque la rosca (1) del agarre del asidero en el orificio de ubicación (2) del tubo.
• Fije el asidero de asistencia (3) en la barrera.
• Apriete los 4 pernos (4) M5 × 30.

Montaje del protector

Para cumplir con las normas de seguridad aplicables, sólo se deben usar las combinaciones de protector y herramienta especificadas en la tabla.

Utilice siempre cabezales de corte de nylon y cuchillas de corte genuinas de DOLMAR.

• La cuchilla de corte deberá estar afilada, sin grietas ni roturas. Si la cuchilla golpea una piedra durante el uso, detenga la herramienta y compruebe la cuchilla inmediatamente.
• Afile o reemplace la cuchilla cada tres horas de funcionamiento.
• Si el cabezal de corte de nylon golpea una piedra durante el uso, detenga la herramienta y compruebe el cabezal de corte de nylon inmediatamente.

PRECAUCIÓN: Siempre deben estar instalados los protectores adecuados por su propia seguridad y para cumplir con las normativas de prevención de accidentes. Se prohíbe el uso del equipo sin las protecciones instaladas.
- Fije el protector (1) a la abrazadera (3) con dos pernos M6 x 30 (2).
- Cuando utilice el cabezal de corte de nylon, fije el protector (5) en el protector (1) y apriételos con dos tornillos (4).

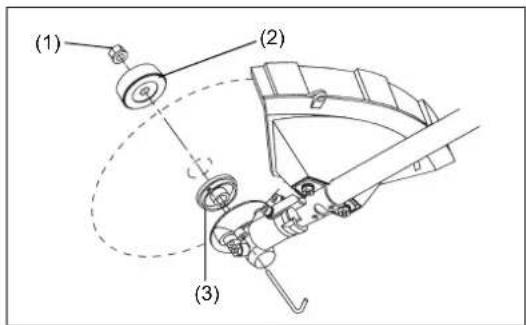

Montaje de la cuchilla de corte/cabezal de corte de nylon

La cuchilla de corte o el cabezal de corte de nylon se pueden reemplazar fácilmente dando la vuelta al equipo.

• Inserte la llave hexagonal en el orificio de la caja de engranajes y gire la arandela de apoyo (3) hasta que quede bloqueada con la llave hexagonal.
• Afloje la tuerca/arandela con muelle (1) (rosca hacia la izquierda) con la llave de vaso y retire la tuerca/arandela con muelle (1) y la arandela de apriete (2).

Con la llave hexagonal aún colocada

• Monte la cuchilla en el eje para que la guía de la arandela de apoyo (3) se ajuste al orificio del eje de la cuchilla. Instale la arandela de apriete (2) y fije la cuchilla con la tuerca/arandela con muelle (1).
  [Par de apriete: 13 - 23 N-m]

NOTA: Utilice siempre guantes cuando maneje la cuchilla.

NOTA: La tuerca de apriete de la cuchilla (con una arandela con muelle) es una parte desechable. Si se aprecia algún desgaste o deformación en la arandela de muelle, reemplace la tuerca.

NOTA: La arandela de apriete (2) y la tuerca/arandela con muelle (1) no son necesarias para montar el cabezal de corte de nylon. El cabezal de nylon debe colocarse encima de la arandela de apoyo (3).

- Atomille el cabezal de corte de nylon en el eje.

- Asegúrese de que la cuchilla gire en el sentido contrario a las agujas del reloj.

Manejo del combustible

Tenga el máximo cuidado cuando maneje el combustible. El combustible puede contener sustancias similares a los disolventes. Reposte en una habitación bien ventilada o al aire libre. No inhale el vapor de combustible y evite cualquier contacto del combustible o del aceite con su piel.

Los productos de aceite mineral eliminan la grasa de su piel. El contacto prolongado de la piel con estos productos hará que la piel se reseque extremadamente, lo que puede provocar varios tipos de enfermedades en la piel. También pueden producirse reacciones alérgicas.

Los ojos pueden irritarse al entrar en contacto con el aceite. Si sus ojos entran en contacto con el aceite, lávelos inmediatamente con agua potable. Si sus ojos continúan irritados, acuda inmediatamente a un médico.

Mezcla de combustible y aceite

El motor de la desbrozadora es un motor de dos tiempos muy eficaz. Funciona con una mezcla de combustible y aceite para motores de dos tiempos. El motor se ha diseñado para que funcione con combustible normal sin plomo, con un octanaje mínimo de 91 RON.

Para obtener un rendimiento óptimo del motor y para proteger su salud y el medio ambiente, utilice sólo combustible sin plomo.

Para lubricar el motor, añada un aceite para motor de dos tiempos (grado de calidad: JASO FC o ISO EGD) al combustible. El motor se ha diseñado para utilizar el aceite para motor de dos tiempos con una relación de mezcla de 50:1 para proteger el medioambiente.

Además, se asegurará una larga vida de servicio y un funcionamiento fiable con el mínimo de emisiones de gas de escape. No se puede garantizar un funcionamiento fiable de la desbrozadora a menos que se utilice esta relación de mezcla de 50:1 (aceite para motor de dos tiempos especificado) de forma estricta.

Relación de mezcla correcta:

Gasolina: Aceite para motor de dos tiempos especificado = 50 : 1 o bien Gasolina: Aceite para motor de dos tiempos de otro fabricante = 25 : 1 recomendado

NOTA: Para preparar la mezcla de combustible y aceite, primero mezcle todo el aceite con la mitad del combustible necesario y, a continuación, añada el combustible restante. Agite bien la mezcla antes de verterla en el depósito de la desbrozadora. Para garantizar un uso seguro, no añada más aceite para motor que la cantidad especificada. Esto solo producirá más residuos de la combustión, que contaminarán el medio ambiente y obstruirán el canal de escape del cilindro y el silenciador. Además, el consumo de combustible aumentará y el rendimiento disminuirá.

Repostaje

El motor debe estar apagado.

• Limpie minuciosamente el área alrededor de la tapa de relleno de combustible (2) para evitar que entre suciedad en el depósito de combustible (1).
• Desenrosque la tapa de relleno de combustible (2) y rellene el depósito con combustible.
• Apriete firmemente la tapa de relleno de combustible (2).
• Limpie la tapa de relleno de combustible (2) y el depósito tras el repostaje.

Almacenamiento del combustible

El combustible no se puede guardar durante un período de tiempo ilimitado. Compre solamente la cantidad necesaria para 4 semanas de uso. Utilice únicamente recipientes homologados para el almacenamiento de combustible.

Siga las instrucciones de seguridad de la página 93.

Gasolina	50:1	25:1
	+
1.000 cm3 (1 litro) 5.000 cm3 (5 litros) 10.000 cm3 (10 litros)	20 cm3	40 cm3
	100 cm3	200 cm3
	200 cm3	400 cm3

Manejo correcto

Instalación de la correa para el hombro

- Ajuste la longitud de la correa para el hombro de forma que la cuchilla quede paralela al suelo.

- En caso de emergencia, pulse las muescas (1) de ambos lados y suelte el equipo. Tenga mucho cuidado para mantener el control del equipo en ese momento. No permita que el equipo se desvíe hacia usted o hacia cualquiera que se encuentre cerca de usted.

ADVERTENCIA: Si no se mantiene un control completo de la máquina, se pueden causar lesiones graves o la MUERTE.

Nota: En algunos países, la correa de hombro no tiene esta función de desacoplamiento.

Aspectos importantes del manejo/parada de la desbrozadora

Respete las normativas de prevención de accidentes aplicables.

Aléjese como mínimo 3 m de la zona en la que ha repostado el equipo. Coloque la desbrozadora sobre un lugar despejado, con cuidado de que la herramienta de corte no entre en contacto con el suelo u otros objetos.

ADVERTENCIA: Tenga en cuenta que la herramienta de corte gira inmediatamente tras ponerse en marcha el motor.

Arranque en frío para modelos con el asidero en forma de U

• Pulse el interruptor I-Parada (encendido/apagado) (1) tal y como se muestra en la ilustración.
• Sujete el asidero (al presionar con la mano se activa la palanca de desbloqueo de seguridad (2)).
• Pulse la palanca de la mariposa de gases (3) y manténgala pulsada.
• Pulse el botón de bloqueo (4) y libere la palanca de control; a continuación, suelte el botón de bloqueo (el botón de bloqueo sujeta la palanca de la mariposa de gases en la posición de arranque).

Arranque en frío para modelos con el asidero circular

• Pulse el interruptor arranque-parada (1) hasta la posición de arranque tal y como se muestra en la ilustración.
• Sujete el asidero (al presionar con la mano se activa la palanca de desbloqueo de seguridad (2)).
• Pulse la palanca de la mariposa de gases (3) y manténgala pulsada.
• Pulse el interruptor de arranque-parada (1) hasta la posición de arranque y suelte la palanca de control, a continuación, libere el interruptor de arranque-parada (el interruptor de arranque-parada mantiene la palanca de la mariposa de gases en la posición de puesta en marcha).

Arranque en caliente para modelos con el asidero en forma de U

- Pulse el interruptor I-Parada (encendido/apagado) (1) tal y como se muestra en la ilustración.

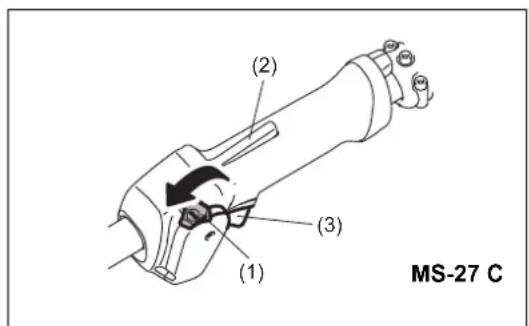

Arranque en caliente para modelos con el asidero circular

- Pulse el interruptor arranque-parada (1) hasta la posición neutra tal y como se muestra en la ilustración.

• En primer lugar, coloque la desbrozadora en el suelo.

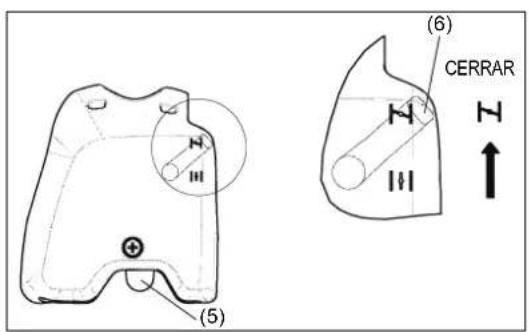

• Pulse suavemente la bomba de cebado (5) de forma repetida (7-10 veces) hasta que el combustible entre en la bomba de cebado.
• Cierre la palanca del estrangulador (6).

Apertura del estrangulador:

- Totalmente cerrado en temperaturas frías o cuando el motor está frío

- Totalmente o medio abierto para volver a arrancar cuando el motor aún está caliente

• Sujete firmemente la caja del embrague con su mano izquierda, tal como se muestra.
• Tire lentamente de la empuñadura de arranque hasta que note cierta resistencia y, a continuación, tire con fuerza de ella.
• No tire por completo de la cuerda de arranque y no permita que la empuñadura de arranque se retraiga por sí misma. Mantenga el control sobre la cuerda de arranque y asegúrese de que se retrae lentamente.
• Repita la operación de arranque hasta que oiga el ruido de arranque del motor.
• Presione la palanca del estrangulador (6) ( | y vuelva a tirar de la cuerda de arranque hasta que el motor se ponga en marcha.
• En cuanto arranque el motor, apriete y suelte inmediatamente el control de la mariposa de gases para soltar el bloqueo de apertura media de la mariposa y permitir que el motor funcione al ralentí.
• Deje que el motor funcione durante aproximadamente un minuto a una velocidad moderada antes de que funcione a la máxima velocidad.

NOTA: - Si tira repetidamente de la empuñadura de arranque cuando la palanca del estrangulador se encuentra en la posición "|←|", el motor no se pondrá en marcha fácilmente a causa del exceso de entrada de combustible.
- Si se produce una entrada excesiva de combustible, extraiga la bujía y tire lentamente de la empuñadura de arranque para eliminar el exceso de combustible. Asimismo, seque la sección del electrodo de la bujía.

Precaución durante el funcionamiento:

Si la palanca de la mariposa de gases se abre completamente durante el funcionamiento sin carga, las revoluciones del motor aumentan por encima de las 10.000 min ^-1 . Nunca haga funcionar el motor a una velocidad superior a la necesaria y mantenga las revoluciones a una velocidad aproximada de 6.000 - 8.000 min ^-1 .

PRECAUCIÓN: Reduzca siempre las revoluciones del motor cuando el equipo no se utilice para trabajar.

El uso del equipo a altas revoluciones cuando no se usa para trabajar acortará la vida útil del equipo.

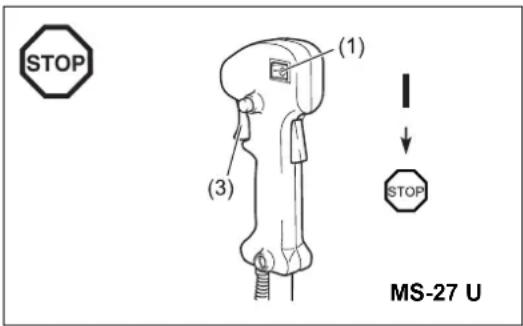

Parada

• Suelte la palanca de la mariposa de gases (3) completamente y, cuando se hayan reducido las rpm del motor, empuje el Interruptor I-Parada (encendido/apagado)/Interruptor de arranque-parada (1) hasta la posición "PARADA" (STOP) para detener el motor.
• Tenga en cuenta que es posible que el cabezal de corte no se detenga inmediatamente y deje siempre que reduzca su velocidad y se pare completamente por sí mismo.

Afilado de la herramienta de corte

PRECAUCIÓN: Las herramientas de corte mencionadas a continuación sólo deben afilarse en un centro autorizado. El afilado manual causará desequilibrios en la herramienta de corte que causarán vibraciones y daños en el equipo.

– cuchilla de corte (cuchilla de estrella (4 dientes))

Los agentes de servicio autorizados proporcionan un servicio de afilado y equilibrado profesional.

NOTA: Para aumentar la duración de la cuchilla de corte (cuchilla de estrella) dé la vuelta a la cuchilla para que se gasten ambos lados.

El cabezal de corte de nylon es un cabezal de corte de dos líneas que tiene un mecanismo de sacudida y avance.

El cabezal de corte de nylon extiende el hilo de nylon tras dar una sacudida al cabezal de corte contra el suelo.

Funcionamiento

• El área más efectiva de corte se muestra mediante el área sombreada.
• Para extender el hilo de nylon, aumente la velocidad del cabezal de corte de nylon a aproximadamente 6.000 min ^-1 y golpee el cabezal de corte de nylon suavemente contra el suelo.
• Si el cabezal de corte de nylon no extiende el hilo al darle una sacudida, rebobine o sustituya el hilo de nylon siguiendo los procedimientos que se describen en "Reemplazo del hilo de nylon."

Reemplazo del hilo de nylon

• Pare el motor.
• Pulse los pestillos del alojamiento hacia dentro para levantar la cubierta y retire el carrete.

- Enganche el centro del nuevo hilo de nylon en la muesca del centro del carrete, con un extremo del hilo extendido unos 80 mm (3-1/8") más que el otro. A continuación, enrolle ambos extremos firmemente alrededor del carrete en la dirección de giro del cabezal (dirección hacia la izquierda indicada por la marca LH y dirección hacia la derecha indicada por la marca RH en el lateral del carrete).

- Enrolle la totalidad del hilo, excepto unos 150 mm (6"), alrededor del carrete, dejando los extremos temporalmente enganchados en la muesca alrededor del pomo del lateral del carrete.

- Haga pasar los hilos a través de los ojales para que salgan del alojamiento. Monte la arandela, el muelle y el carrete en el alojamiento.

- Alinee los ganchos de la cubierta y el alojamiento. A continuación, empuje la cubierta firmemente sobre el alojamiento para fijarlo.

Instrucciones de servicio

Instrucciones de servicio

PRECAUCIÓN: Antes de realizar cualquier tipo de trabajo de mantenimiento en la desbrozadora, apague siempre el motor y desconecte el capuchón de la bujía (consulte "Comprobación de la bujía"). Utilice siempre guantes de protección.

PRECAUCIÓN: Nunca extraiga usted mismo el arranque retráctil. Si lo hace, puede provocar un accidente. Este procedimiento sólo debe realizarlo un agente de servicio técnico autorizado.

Para garantizar una larga vida útil y para evitar daños en el equipo, realice las siguientes operaciones de mantenimiento periódicamente.

Inspección diaria y mantenimiento

• Antes de la puesta en funcionamiento, compruebe la desbrozadora por si tiene tornillos flojos o si faltan piezas. Preste especial atención al apriete de la cuchilla o del cabezal de corte de nylon.

• Antes de la puesta en funcionamiento, compruebe siempre que el conducto de paso de aire y las aletas del cilindro no estén obstruidos. Límpielos si es necesario.
  – Realice diariamente las siguientes operaciones de mantenimiento tras el uso:

• Limpie el exterior de la desbrozadora e inspecciónela por si está estropeada.

• Limpie el filtro de aire. Cuando trabaje en condiciones extremas de polvo, limpie el filtro varias veces al día.
• Compruebe si la cuchilla o el cabezal de corte de nylon están estropeados y asegúrese de que se hayan montado firmemente.
• Compruebe que haya una diferencia suficiente entre la velocidad de ralentí y la velocidad de trabajo para garantizar que la herramienta de corte esté parada mientras el motor funciona al ralentí (si es necesario, reduzca la velocidad de ralentí).

Si la herramienta de corte sigue girando mientras el motor está al ralentí, consulte con su agente de servicio técnico autorizado más cercano.

- Compruebe si el interruptor I-Parada (encendido/apagado)/interruptor de arranque-parada, la palanca de desbloqueo, la palanca de control y el botón de bloqueo funcionan correctamente.

Limpieza del filtro de aire

• Gire la palanca del estrangulador (4) hasta el lado de cierre total y mantenga el carburador alejado del polvo o de la suciedad.
• Extraiga el tornillo (1).
• Extraiga la cubierta del filtro del aire (3).
• Quite el elemento de espuma (2), lávelo en agua templada y séquelo completamente.
• Tras la limpieza, vuelva a colocar la cubierta del filtro de aire (3) y apriétela con el tornillo (1).

NOTA: Si el filtro de aire tiene adherido demasiado polvo o suciedad, límpielo todos los días. Un filtro de aire obstruido puede dificultar o imposibilitar la puesta en marcha del motor o el aumento de la velocidad de giro del motor.

Comprobación de la bujía

• Utilice solamente la llave de vaso suministrada para quitar o poner la bujía.
• La holgura entre los dos electrodos de la bujía debe ser de 0,6-0,7 mm (0,024"-0,028"). Si la holgura es demasiado grande o pequeña, ajustela. Si la bujía está obstruida con carbonilla o suciedad, límpiela minuciosamente o reemplácela.

PRECAUCIÓN: Nunca toque el conector de la bujía mientras el motor está funcionando (peligro de recibir una descarga eléctrica de alta tensión).

Suministro de grasa a la caja de engranajes

- Suministre grasa (Shell Alvania 3 o equivalente) a la caja de engranajes a través del orificio de engrase cada 30 horas. (Puede comprar grasa original de DOLMAR en su distribuidor DOLMAR.)

Cabezal de succión en el depósito de combustible

• El filtro de combustible (5) del cabezal de succión se utiliza para proporcionar el combustible necesario para el carburador.
• Inspeccione visualmente el filtro de combustible de forma periódica. Para inspeccionar el filtro, abra la tapa de relleno de combustible y utilice un gancho de alambre para extraer el cabezal de succión a través de la apertura del depósito. Reemplace el filtro si se ha endurecido, está especialmente sucio u obstruido.
• Un suministro de combustible insuficiente puede tener como resultado que se sobrepase la velocidad máxima permitida. Por lo tanto, el filtro de combustible debe reemplazarse como mínimo cada tres meses para garantizar un suministro de combustible satisfactorio al carburador.

Cualquier otro trabajo o ajuste de mantenimiento que no se describa en este manual sólo deben realizarlo agentes de servicio técnico autorizados.

Almacenamiento

• Cuando almacene el equipo durante un largo período de tiempo, vacíe todo el combustible del depósito de combustible y del carburador. Para ello, vacíe todo el combustible del depósito de combustible. Deseche el combustible que haya quitado de acuerdo con las leyes aplicables locales.
• Quite la bujía y añada unas gotas de aceite en el orificio de la bujía. A continuación, tire del arrancador suavemente de forma que el aceite cubra el interior del motor y, a continuación, apriete la bujía.
• Limpie el polvo o la suciedad de la cuchilla y la suciedad del exterior del motor con un trapo empapado en aceite. Almacene el equipo en un lugar seco.

Programa de mantenimiento

General Conjunto del motor, tornillos y tuercas	Inspección visual de daños y aprietesComprobación del estado general y la seguridad
Después de cada repostaje Palanca de controlInterruptor I-Parada (encendido/apagado)/Interruptor de arranque-parada	Comprobación funcionalComprobación funcional
Diariamente Filtro de aire	Conducto de aire de refrigeraciónHerramienta de corteVelocidad de ralentí	Debe limpiarseDebe limpiarseComprobación de daños y del afiladoInspección (la herramienta de corte no se debe mover)
Semanalmente Bujía	Silenciador	Inspección, reemplazo si es necesarioInspección y limpieza de la apertura si es necesario
Cada tres meses Cabezal de succiónDepósito de combustible	Debe reemplazarseDebe limpiarse
Procedimiento de apagado Depósito de combustibleCarburador	Vaciado del depósito de combustibleHaga funcionar el motor hasta que se agote el combustible

Localización y solución de averías

Avería Sistema Observación Causa
El motor no arranca o arranca con dificultad	Sistema de encendido	Chispa de encendido correcta	Avería en el sistema de suministro de combustible o compresión, defecto mecánico
		No hay chispa de encendido	Se ha utilizado el interruptor I-Parada (encendido/apagado)/interruptor de arranque-parada, avería del cableado o cortocircuito, bujía o conector defectuoso, módulo de encendido defectuoso
	Suministro de combustible	Depósito de combustible lleno	Posición incorrecta del estrangulador, carburador defectuoso, línea de suministro de combustible doblada o bloqueada, combustible sucio
	Compresión No hay compresión La junta inferior del cilindro es defectuosa, los retenes del cigüeñal están dañados, el cilindro o los segmentos del pistón están dañados o el sellado de la bujía es incorrecto
	Avería mecánica El arrancador no funciona		Muelle del arrancador roto, piezas rotas dentro del motor
Problemas de arranque en caliente		Depósito lleno. Chispa de encendido correcta	Carburador sucio, debe limpiarse
El motor arranca pero se para	Suministro de combustible	Depósito lleno	Ajuste del ralentí incorrecto, carburador sucio
			Ventilación del depósito defectuosa, línea de suministro de combustible interrumpida, cable o interruptor I-Parada (encendido/apagado)/interruptor de arranque-parada
Rendimiento insuficiente	Varios sistemas pueden verse afectados simultáneamente	Bajo ralentí del motor	Filtro de aire sucio, carburador sucio, silenciador obstruido, conducto de escape del cilindro obstruido

Método de funcionamento

N.º/Tipo de modelo: MS-27 U, MS-27 C

MS-27 C
Tipo de pega fechada

Para modelo com pega fechada
