Produkttype	Plæneklipper (motoriseret rydningssav)
Mærke	Dolmar
Model	MS27C
Mål (L x B x H)	1 770 x 330 x 185 mm
Nettovægt	5 kg
Brændstof	Blanding af blyfri benzin (91 RON) og to-taktsolie (50:1)
Brændstoftankens kapacitet	0,6 liter
Motor	2-takt, slagvolumen 25,7 cm³, maks effekt 0,83 kW
Maksimal omdrejningshastighed	8 800 min⁻¹
Skæretilbehør	Metalblad i ét stykke φ230 mm, nylon snørehoved φ430 mm
Håndtagstype	Lukket håndtag
Garanteret lydniveau	112 dB(A)
Vibrationer venstre håndtag (plæneklipping)	8,83 m/s² (K=1,5 m/s²)
Vibrationer højre håndtag (plæneklipping)	14,381 m/s² (K=1,5 m/s²)
Tændrør	NGK BPMR7A, mellemrum 0,6-0,7 mm
Karburator	WALBRO WYC
Hovedfunktioner	Græsklipning, krat og små buske
Regelmæssig vedligeholdelse	Rensning af luftfilter, kontrol af tændrør, smøring af gearkasse hver 30. time
Sikkerhed	Bær beskyttelsesbriller, hjelm, handsker, robuste sko; hold personer væk i 15 m
Reservedele	Skæreblade, snørehoveder, tændrør, luftfiltre, olie, fedt
Reparerbarhed	Vedligeholdelse hos autoriseret center; brug af originale Dolmar-dele

Ofte stillede spørgsmål - MS27C DOLMAR

Hvilken type brændstof skal bruges til MS27C?

Brug en blanding af blyfri benzin (oktantal mindst 91 RON) og to-takts motorolie (standard JASO FC eller ISO EGD) i forholdet 50:1. For olier fra andre producenter anbefales en blanding 25:1.

Hvordan starter man plæneklipperen kold?

1. Indstil tænd/sluk-kontakten på startposition. 2. Grib håndtaget for at aktivere sikkerhedsblokeringshåndtaget. 3. Tryk på gashåndtaget og hold det. 4. Sæt kontakten på tændt position og slip håndtaget. 5. Tryk på primerpumpen 7 til 10 gange. 6. Luk chokeren. 7. Træk i startreb indtil motoren starter, åbn derefter chokeren og træk igen.

Hvordan undgår man tilbageslag?

Klip aldrig med bladsektionen mellem 12 og 2 (farlig zone). Brug fortrinsvis sektionen mellem 8 og 11. Undgå at skære hårde genstande med mere end 3 cm diameter med den farlige zone.

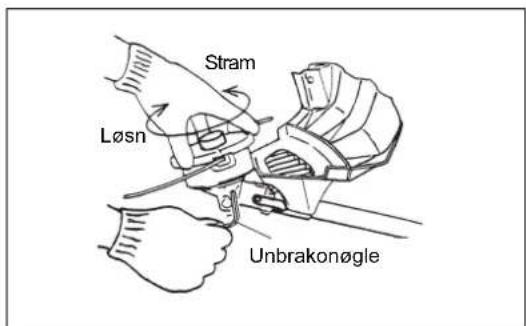

Hvordan udskifter man nylon-snøre i hovedet?

Stop motoren. Skub husets fastgørelser for at løfte dækslet, fjern spolen. Hæng den nye snøre fast i midten af spolen, den ene ende længere 80 mm. Vikl stramt i omdrejningsretningen (LH eller RH). Lad ca. 150 mm snøre være, før enderne gennem hullerne, sæt spolen på plads og lås dækslet.

Hvor ofte skal luftfilteret rengøres?

Rengør luftfilteret hver dag ved brug, og flere gange dagligt i meget støvede miljøer. Fjern svampeelementet, vask det i lunkent sæbevand, tør det helt, før det sættes på igen.

Hvordan justeres tomgangen, hvis bladet drejer ved stilstand?

Hvis skæreværktøjet drejer i tomgang, skal tomgangshastigheden reduceres. Kontakt en autoriseret reparatør for at foretage denne justering. Forsøg ikke at gøre det selv.

Hvilket beskyttelsesudstyr skal man bære?

Bær altid en hjelm (i tilfælde af nedfaldende genstande), beskyttelsesbriller eller visir, høreværn, tykke læderhandsker, robuste sko med skridsikre såler og tilpasset arbejdstøj.

Hvordan opbevarer man plæneklipperen i længere tid?

Tøm al brændstof fra tanken og karburatoren. Skru tændrøret af, hæld et par dråber olie i cylinderen, træk forsigtigt i starten, sæt derefter tændrøret på. Rengør maskinen og smør bladet med olie. Opbevar tørt.

Hvad gør man, hvis bladet ikke klipper effektivt længere?

Metalbladet skal slibes af en professionel hver 3. driftstime. Hvis det er revnet eller beskadiget, skal det udskiftes med et originalt Dolmar-blad. Til snørehovedet skal du kontrollere, at snøren er tilstrækkeligt fremskudt.

Hvad er det garanterede lydniveau for MS27C?

Det garanterede lydeffektniveau er 112 dB(A) i henhold til direktiverne 2000/14/EF og 2005/88/EF. Lydtryksniveauet ved operatørens øre er ca. 96-98 dB(A).

BRUGSANVISNING MS27C DOLMAR

Læs denne brugsanvisning omhyggeligt igennem inden du anvender den buskrydderen/trådtrimmeren og overhold sikkerhedsregulativerne til mindste detalje!

Gem denne brugsanvisning omhyggeligt!

Σημαντικό:

Tak fordi du købte denne DOLMAR buskrydder/trådtrimmer. DOLMAR buskryddere/trådtrimmere er udviklet som et produkt af vores mangeårige viden, erfaring og et detaljeret udviklingsprogram.

Læs dette hæfte grundigt igennem for at sikre, at du får den bedst mulige udnyttelse, og de fremragende resultater, som din DOLMAR buskrydder/trådtrimmer kan give.

Sikkerhedsanvisninger.... 129

Montering af håndtag 135

Montering af skærm 136

Montering af klinge/nylontrimmerhoved 137

Brændstof/påfyldning af brændstof.... 138

Korrekt håndtering.... 139

Vigtige punkter angående betjening/standsning af

buskrydderen/trådtrimmeren.... 139

Slibning af skæreværktøjet 141

Vedligeholdelsesinstruktioner 143

Opbevaring 145

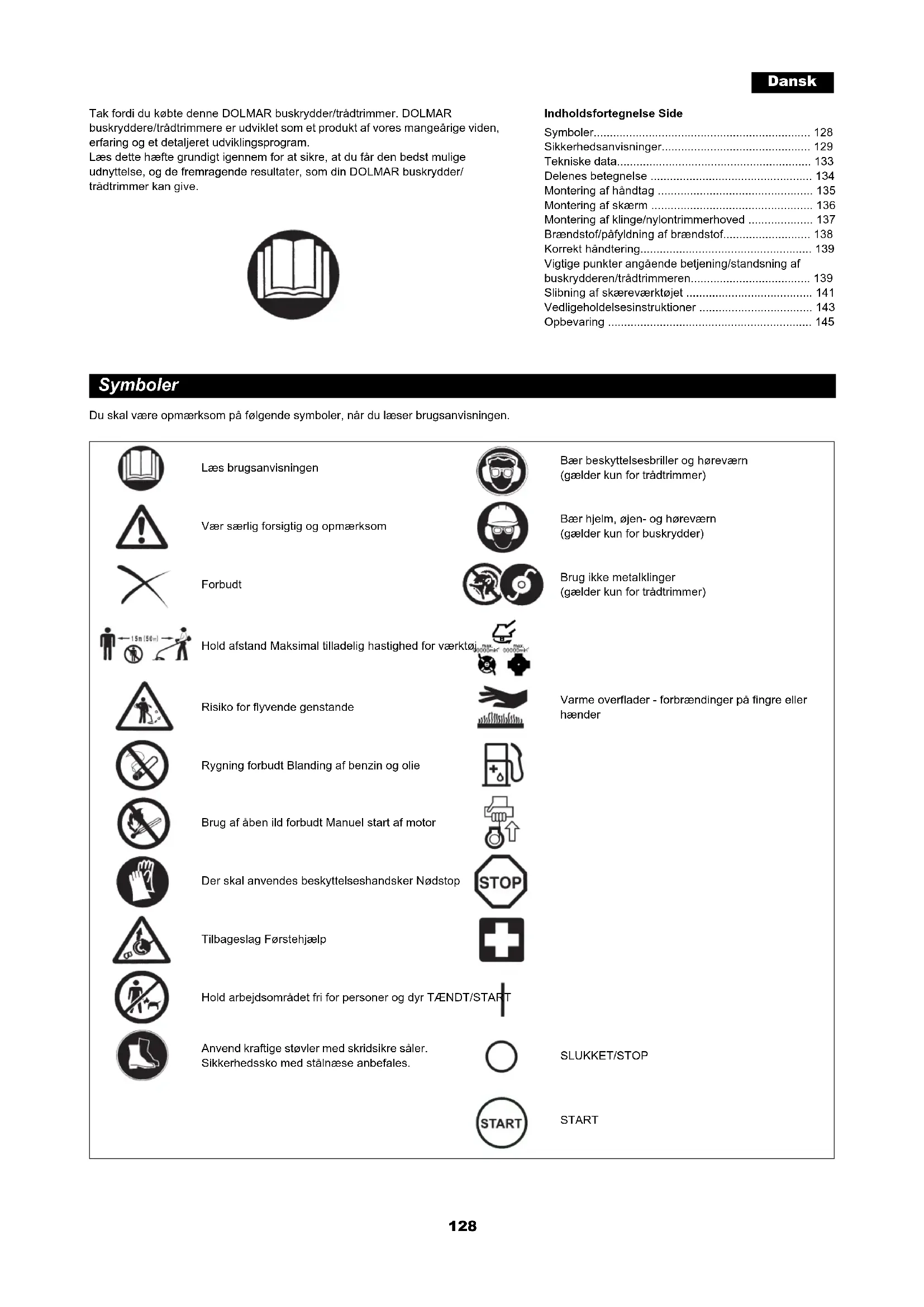

Symboler

Du skal være opmærksom på følgende symboler, når du læser brugsanvisningen.

Læs brugsanvisningen

Vær særlig forsigtig og opmærksom

Forbudt

Bær beskyttelsesbriller og høreværn (gælder kun for trådtrimmer)

Bær hjelm, øjen- og høreværn (gælder kun for buskrydder)

Brug ikke metalklinger (gælder kun for trådtrimmer)

Hold afstand Maksimal tilladelig hastighed for værktøj

Risiko for flyvende genstande

Rygning forbudt Blanding af benzin og olie

Brug af äben ild forbudt Manuel start af motor

Der skal anvendes beskyttelseshandsker Nødstop

Tilbageslag Førstehjælp

Hold arbejdsområdet fri for personer og dyr TÆNDT/START

Anvend kraftige støvler med skridsikre såler. Sikkerhedssko med stålnæse anbefales.

Varme overflader - forbrændinger på fingre eller hænder

SLUKKET/STOP

START

Sikkerhedsanvisninger

• For ar sikre korrekt betjening skal du sørge for at læse og forstå denne brugsanvisning, sådan at du har kendskab til, hvordan du anvender buskrydderen/trådtrimmeren. Brug af denne maskine uden en forståelse af hvordan den betjenes korrekt, kan medføre alvorlige skader på dig selv eller andre.
  – Lån kun buskrydderen/trådtrimmeren ud til personer der har erfaring med buskryddere/trådtrimmere. Giv dem samtidig denne brugsanvisning med.
• Hvis det er første gang, du anvender en benzindrevet buskrydder, skal du bede din forhandler om at give en grundlæggende vejledning.
  – Børn og personer under 18 år må ikke anvende buskrydderen/trådtrimmeren. Personer over 16 må anvende maskinen til træningsformål, men kun under vejledning af en kvalificeret underviser.
• Vær meget opmærksom og forsigtig, når du anvender buskrydderen/trådtrimmeren.
• Anvend kun buskrydderen/trådtrimmeren, hvis du er i god fysik form. Udfør alt arbejde roligt og forsigtigt. Brugere har ansvaret for de personer, der er i nærheden af dem.
• Brug aldrig buskrydderen/trädtrimmeren efter indtagelse af alkohol eller medicin, eller hvis du føler dig træt eller dårligt tilpas.

ADVARSEL: Denne maskine frembringer et elektromagnetisk felt under anvendelsen. Dette felt kan under visse omstændigheder interferere med aktive eller passive medicinske implantater. For at reducere risikoen for alvorlig eller livsfarlig tilskadekomst anbefaler vi, at personer med medicinske implantater konsulterer deres læge og producenten af det medicinske implantat, inden de betjener denne maskine.

Beregnet brug af maskinen

– Buskrydderen/trådtrimmeren er kun beregnet til klipning af græs, ukrudt, buskadser og anden lignende bundvegetation, og bør ikke anvendes til nogen andre formål, som fx kantafretning eller hækkeklipning, eftersom det kan medføre skader.

Personligt sikkerhedsudstyr

– Bær altid tøj, der både er funktionelt og passende til dit arbejde, dvs. tætsiddende, men ikke så tæt at det forhindrer bevægelse. Bær ikke smykker eller tøj, der kan sidde fast i buske eller krat.
- For at undgå skader på hoved, øjne, hænder eller fødder, samt for at beskytte din hørelse under brug, skal du altid anvende følgende sikkerhedsudstyr og beskyttelsesbeklædning, når du anvender buskrydderen/trådtrimmeren.
– Bær altid en hjelm på steder hvor der er risiko for, at ting falder ned. Beskyttelseshjelmen (1) skal med jævne mellemrum efterses for skader, og skal udskiftes mindst hvert 5 år. Brug kun godkendte beskyttelseshjelme.
– Hjelmens visir (2) (eller alternativt beskyttelsesbriller) beskytter ansigtet mod flyvende afskårne dele og sten. Under brug af buskrydderen/trådtrimmeren skal du altid anvende beskyttelsesbriller eller et visir for at forhindre øjenskader.
- Anvend passende midler til beskyttelse mod støj for at undgå hørenedsættelse (høreværn (3) ørepropper m.v.).
- Arbejdsoveralls (4) beskytter mod flyvende sten og afskärne stykker. Vi anbefaler på det stærkeste, at du anvender arbejdsoveralls.
- Specialhandsker (5), der er lavet af tykt læder, er en del af det foreskrevne udstyr og skal altid anvendes under betjening af buskrydderen/trädtrimmeren.
– Når du anvender buskrydderen/trådtrimmeren, skal du altid have solide skopå (6) med en skridsikker sål. Sådanne sko beskytter mod skader og sikrer et godt fodfæste.

Restrisici

- Det er ikke muligt at eliminere alle resterende risikofaktorer, selvom maskinen anvendes som beskrevet. De følgende farer kan muligvis opstå i forbindelse med maskinens konstruktion og design:

1. Lungeskader, hvis der ikke anvendes en effektiv støvmaske.
2. Høreskader, hvis der ikke anvendes et effektivt høreværn.
3. Sundhedsskader pga. vibrationsemission, hvis maskinen anvendes over en længere periode eller ikke håndteres og vedligeholdes ordentligt.

Start af buskrydderen

– Sørg for, at der ikke er nogen børn eller andre personer indenfor et arbejdsområde på 15 meter, samt vær opmærksom på eventuelle dyr i nærheden af arbejdsområdet.
- Du skal altid kontrollere om buskrydderen/trådtrimmeren er klar til brug, inden du starter med at anvende den: Kontroller om skæreværktøjet er fastgjort, om betjeningshåndtaget nemt kan betjenes, og om betjeningshåndtagets lås fungerer korrekt.
– Skæreværktøjet må ikke rotere i tomgang. Konsulter din forhandler hvis du mener, at maskinen behøver justering. Sikr dig at håndtagene er rene og tørre, samt at start/stop-afbryderen fungerer korrekt.

• Start kun buskrydderen/trädtrimmeren som beskrevet i brugsanvisningen. Benyt ikke andre metoder til at starte motoren med!
• Brug kun buskrydderen/trådtrimmeren og værktøjerne til de specificerede formål.
• Start først motoren på buskrydderen/trådtrimmeren, när maskinen er helt samlet. Betjen ikke maskinen för alt det nødvendige tilbehør er monteret.
• Inden du starter, skal du sikre dig, at skæreværktøjet ikke er i kontakt med hårde objekter som fx grene, sten eller lignende, eftersom skæreværktøjet roterer, när du starter.
  – Sluk straks for motoren, hvis der opstår et eller andet problem med motoren.
• Skulle skæreværktøjet ramme sten eller andre hårde objekter, skal du straks slukke for motoren og efterse skæreværktøjet.
• Efterse skæreværktøjet for skader med korte jævne mellemrum (efterse for hårridser vha. banketesten).
• Anvend kun buskrydderen/trådtrimmeren når du har monteret og justeret skulderremmen til den rigtige længde. Skulderremmen skal justeres efter brugerens størrelse og fastgøres for at forhindre udmattelse under betjeningen af maskinen. Hold aldrig buskrydderen med kun en hånd under brug.
• Buskrydderen/trädtrimmeren skal altid holdes med begge hænder under brug. Sørg for altid at have et godt fodfæste.
  – Betjen buskrydderen/trådtrimmeren på en sådan måde at du undgår at inhalere udstødningsgasserne. Start aldrig motoren på et indelukket sted som fx inde i et rum (risiko for gasforgiftning). Kulilte er en lugtfri gasart.
• Sluk altid for motoren når du holder pause, eller hvis du har tænkt dig at gå fra buskrydderen/trådtrimmeren, og placer den på et sikkert sted for at forhindre, at andre mennesker kommer til skade på den, eller at maskinen beskadiges.
• Placer aldrig den varme buskrydder/trådtrimmer på tørt græs eller på andre brændbare materialer.
• Skæreværktøjet skal altid være udstyret med den tilhørende skærm. Anvend aldrig buskrydderen uden denne skærm!
• Alle sikkerhedsinstallationer og skærme, der følger med maskinen, skal anvendes under betjeningen.
• Betjen aldrig motoren hvis lyddæmperen er defekt.
• Sluk for motoren under transport.
• Monter altid afskærmningen på klingen, när du transporterer maskinen.
• Sørg for, at buskrydderen/trådtrimmeren er placeret på korrekt vis under transport for at undgå brændstoflækage.
• Når du transporterer buskrydderen/trådtrimmeren, skal du sørge for, at brændstoftanken er helt tom.
• Du må aldrig tabe motoren på jorden, når du tager buskrydderen/trådtrimmeren ned fra en lastbil eller et lignende køretøj, eftersom det kan forvolde stor skade på brændstoftanken.
• Medmindre det er i et nødstilfælde, må du aldrig tabe eller smide _buskrydderen/trådtrimmeren ned på jorden, eftersom det kan forvolde alvorlige skader på buskrydderen/trådtrimmeren.
• Løft altid hele maskinen op fra jorden, när du flytter den. Det er meget risikabelt at trække maskinen hen over jorden på dens brændstoftank, hvilket kan forårsage, at der lækker brændstof ud og opstår brand.
• Hvis maskinen bliver udsat for stærkt tryk eller tabes, skal du kontrollere dens tilstand, inden du fortsætter arbejdet. Kontroller brændstofsystemet for brændstoflækage samt betjenings- og sikkerhedsudstyr for funktionsfejl. Hvis der er nogen skader eller tvivlsspørgsmål, skal du bede vores autoriserede servicecenter om at foretage eftersyn og reparation.

Påfyldning af brændstof

• Sluk for motoren under påfyldning af brændstof, hold maskinen væk fra åben ild samt ryg ikke under påfyldning af brændstof.
• Sørg for, at mineralske olieprodukter ikke kommer i kontakt med huden. Inhaler ikke brændstofdampe. Bær altid beskyttelseshandsker under påfyldning af brændstof. Skift og rens beskyttelsesbeklædningen med jævne mellemrum.
  – Sørg for, at du ikke spilder brændstof eller olie på jorden for at undgå jordforurening (miljøbeskyttelse). Hvis du spilder brændstof, skal du straks rengøre buskrydderen/trådtrimmeren.
• Sørg for, at brændstoffet ikke kommer i kontakt med dit tøj. Hvis brændstof kommer i kontakt med dit tøj, skal du straks skifte tøj for at forhindre brand.
• Efterse brændstofdækslet med jævne mellemrum for at sikre, at det kan lukkes ordentligt, og der ikke lækker brændstof ud.
• Skru omhyggeligt brændstoftankens dæksel på. Når påfyldningen af brændstof er gennemført, skal du flytte mindst 3 meter væk fra det sted, hvor du fyldte brændstoffet på, inden du starter motoren.

– Påfyld aldrig brændstof på et indelukket sted som fx inde i et rum. Hvis du gør det, kan det forårsage en eksplosion pga. ophobningen af brændstofdampe ved jordoverfladen.
- Foretag kun transport og opbevaring af brændstof i godkendte beholdere. Sørg for, at brændstof opbevares således, at børn ikke har adgang til det.

Betjening

• Brug kun buskrydderen/trådtrimmeren på steder med god belysning og sigtbarhed. Om vinteren skal du være opmærksom på glatte eller våde steder som fx steder med islag eller sne (risiko for at du glider). Sørg for altid at have et godt fodfæste.
• Skær aldrig over hoftehøjde.
• Stå aldrig på en stige, mens du anvender buskrydderen/trådtrimmeren.
  – Klatr aldrig op i træer for at anvende buskrydderen/trådtrimmeren der.
• Arbejd aldrig på ustabile overflader.
  – Fjern sand, sten, søm m.v. som findes inden for arbejdsområdet. Fremmedlegemer kan beskadige skæreværktøjet og forårsage farlige tilbageslag.
• Inden du starter med at skære, skal du sikre dig, at skæreværktøjet er nået op på fuld arbejdshastighed.
  – Hvis der sætter sig græs eller grene fast mellem skæreværktøjet og afskærmningen, skal du altid standse motoren inden rengøring. Ellers kan utilsigtet klingerotation muligvis forårsage alvorlige personskader.
• Hold pauser for at forhindre tab af kontrol pga. træthed. Vi anbefaler, at du tager en 10 til 20 minutters pause hver time.

Tilbageslag (klingestød)

– Der kan opstå ukontrollerede tilbageslag, när du arbejder med buskrydderen.
- Tilbageslag opstår ofte, när du forsøger at skære med den del af klingen, der svarer til klokken 12 til 2.
- Anvend aldrig den del af buskrydderklingen der svarer til klokken 12 til 2.
- Anvend aldrig denne del af buskrydderklingen på solide genstande som fx buske eller træer m.v., der har en diameter på mere en 3 cm. Hvis du gør det, slås buskrydderen tilbage med stor kraft, hvilket er ekstremt farligt og kan forårsage personskader.

Forebyggelse af tilbageslag

Husk på følgende for at undgå tilbageslag:

• Det er ekstremt farligt at anvende den del af klingen, der svarer til klokken 12 til 2, især når du anvender skæreværktøjer af metal.
• Skærearbejde med den del af klingen der svarer til klokken 11 til 12 og 2 til 5, må kun udføres af trænede og erfarne personer, og kun på egen risiko. Den optimale skæredel for nem udførsel af skærearbejde næsten uden tilbageslag, er den del af klingen, der svarer til klokken 8 til 11.

Skæreværktøjer

• Brug et skæreværktøj som er relevant til det forhåndenværende job.
  Nylontrimmerhoveder (trådtrimmerhoveder) er egnet til trimning af græsplæner.
  Metalklinger er egnet til skæring af ukrudt, højt græs, buske, krat, underskov, buskadser og lignende.
  Brug aldrig andre klinger, herunder pivoterende flerstykkede metalkæder og tærskeklinger. Ellers kan det muligvis medføre alvorlig personskade.
  – Undgå "tilbageslag" ved brug af metalklinger og vær altid forberedt på et hændeligt tilbageslag. Se afsnittet "Tilbageslag" og "Forebyggelse af tilbageslag".

Vedligeholdelsesvejledning

• Få din maskine serviceret af dit autoriserede servicecenter og anvend altid kun originale reservedele. Forkert reparation og dårlig vedligeholdelse kan forkorte maskinens levetid og forøge risikoen for uheld.
• Kontroller altid buskrydderens tilstand, med særlig vægt på buskrydderens sikkerhedsudstyr og skulderrem, inden du udfører arbejde. Vær også ekstra opmærksom på klingerne, der skal være slebet korrekt.
• Sluk for motoren og fjern tændrørshætten, når du udskifter eller sliber skæreværktøjer, samt også når du rengør buskrydderen eller skæreværktøjet.

Forsøg aldrig at rette beskadigede skæreværktøjer ud eller svejse dem.

• Anvend buskrydderen/trädtrimmeren således at der dannes mindst muligt støj og forurening. Det er især vigtigt at kontrollere, at karburatoren er indstillet korrekt.
• Rengør buskrydderen/trådtrimmeren med jævne mellemrum og kontroller, at alle skruer og møtrikker er strammet ordentligt til.
• Du må aldrig foretage service på buskrydderen/trädtrimmeren eller opbevare den i nærheden af åben ild.
• Opbevar altid buskrydderen/trådtrimmeren på et aflåst sted og med en tømt brændstoftank.
• Monter altid afskærmningen på klingen, når du rengør, servicerer og opbevarer maskinen.
  Overhold de relevante vejledninger angående ulykkesforebyggelse som udgives af de pågældende brancheforeninger og forsikringsfirmaer.
  Foretag ikke nogen ændringer på buskrydderen/trådtrimmeren, eftersom det sætter din sikkerhed i fare.

Udførslen af vedligeholdelsesarbejde eller reparationer af brugeren er begrænset til de ting, der er beskrevet i brugsanvisningen. Alt andet arbejde skal udføres af en godkendt serviceagent. Brug kun ægte reservedele og tilbehør som forhandles og leveres af DOLMAR.

Brug af ikke-godkendt tilbehør og værktøjer giver en forøget risiko for ulykker. DOLMAR påtager sig intet ansvar for ulykker eller skader, der er opstået på grund af brug af ikke-godkendte skæreværktøjer, fastgørelsesmidler til skæreværktøjer eller tilbehør.

Førstehjælp

I tilfælde af en ulykke skal du sørge for at have en førstehjælskasse i nærheden af det sted, hvor du udfører skærearbejde. Erstat straks de ting der benyttes fra førstehjælskassen.

Oplys venligst følgende hvis du tilkalder hjælp:

• Stedet hvor ulykken er sket
• Hvad der er sket
• Antallet af tilskadekomne personer
  – Hvilke skader det drejer sig om
• Dit navn

Vibration

- Personer med dårligt blodomløb, der udsættes for kraftige vibrationer, risikerer beskadigelse af blodkar eller nervesystemet. Vibrationer kan medføre følgende symptomer i fingre, hænder eller håndled: Leddet "sover" (følelsesløshed), prikken, smerte, stikken, ændring af hudfarven eller af huden. Søg læge, hvis nogle af disse symptomer opstår!

- For at reducere risikoen for "hvide fingre-syndrom" skal du holde dine varme under anvendelsen og vedligeholde udstyret og tilbehøret ordentligt.

De undertegnede, Tamiro Kishima og Rainer Bergfeld, erklærer som autoriserede af Dolmar GmbH at denne/disse DOLMAR-maskine(r):

Maskinens betegnelse: Buskrydder/Trädtrimmer

Modelnummer/type: MS-27 U, MS-27 C

Specifikationer: se skemaet "TEKNISKE DATA"

er en produktionsserie og

Overholder følgende europæiske direktiver: 2000/14/EF, 2006/42/EF, 2004/108/EF

Og er produceret i overensstemmelse med følgende standarder eller standardiserede dokumenter: EN ISO 11806-1, EN ISO 14982

Den konformitetsvurderingsprocedure, der kræves af Direktiv 2000/14/EF, blev udført i henhold til appendiks V. Målt lydeffektniveau (som en trådtrimmer): 109,77 dB Målt lydeffektniveau (som en buskrydder): 107,29 dB Garanteret lydeffektniveau: 112 dB

15.4.2013

Model		MS-27 U MS-27 C
		U-håndtag Bøjlehåndtag
Mål: længde x bredde x højde (uden klinge) 1.770 x 610 x 410 mm 1.770 x 330 x 185 mm
Nettovægt 5 kg 5 kg
Motorvolumen		25,7 cm3
Maksimal motorydelse 0,83 kW
Maksimal spindelrotationsfrekvens		8.800 min-1
Skæreudstyr	Metalklinge i et stykke φ230 mm
	Trådtrimmerhoved φ430 mm
Tomgangshastighed 3.000/min.
Omdrejningstal ved indkobling 4.100/min.
Gearforhold 14/19
Brændstof		BenzinblandingBenzin: Totaktsmotorolie = 50:1
Volumen (brændstoftank) 0,6 l
Karburator		WALBRO WYC
Tændrør		NGK BPMR7A
Elektrodeafstand		0,6 - 0,7 mm
Vibration: (for buskrydder)	Venstre håndtag (forreste greb)	14,680 m/s2 K = 1,5 m/s2	5,152 m/s2 K = 1,5 m/s2
	Højre håndtag (bagerste greb)	9,037 m/s2 K = 1,5 m/s2	9,677 m/s2 K = 1,5 m/s2
Vibration: (for trådtrimmer)	Venstre håndtag (forreste greb)	7,961 m/s2 K = 1,5 m/s2	8,83 m/s2 K = 1,5 m/s2
	Højre håndtag (forreste greb)	7,019 m/s2 K = 1,5 m/s2	14,381 m/s2 K = 1,5 m/s2
Støj (testet i henhold til 2000/14/EF og 2005/88/EF):
Lydtryksniveau på operatørens position (trådtrimmer): 98,52 dB (A) K = 2,5 dB (A)
Lydtryksniveau på operatørens position (buskrydder):		96,15 dB (A) K = 2,5 dB (A)
Målt lydeffektniveau (trådtrimmer):		109,77 dB (A) K = 2,5 dB (A)
Målt lydeffektniveau (buskrydder):		107,29 dB (A) K = 2,5 dB (A)
Støj (testet i henhold til 2000/14/EF og 2005/88/EF): garanterede lydeffektværdier		112 dB (A)

MS-27 U

U-håndtagstype

MS-27 C
Bøjlehåndtagstype

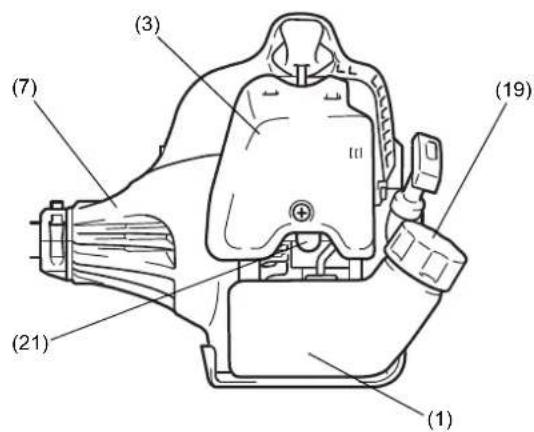

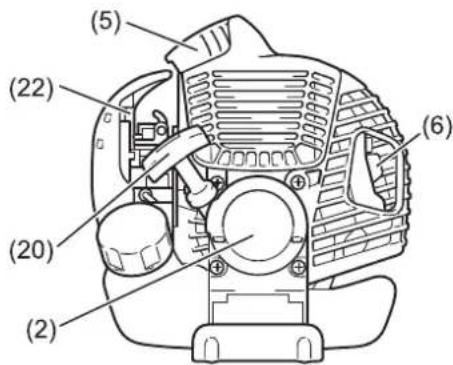

	Delenes betegnelse
1 Brændstoftank
2 Startsnor
3 Luftfilter
4	I-stop-kontakt (tænd/sluk)/start-stop-kontakt
5 Tændrør
6 Lyddæmper
7 Koblingshus
8 Bagerste greb
9	B ø j l e
10 Håndtag
11 Betjeningshåndtag
12 Styrekabel
13 Skaft
14	Skærm (Afskærmning for skæreværktøj)
15 Gearkasse
16 Håndtagsholder
17 Klinge
18 Nylontrimmerhoved
19 Brændstofdæksel
20 Starthåndtag
21 Tipper
22 Chokerhåndtag

Montering af håndtag

FORSIGTIG: Inden du udfører arbejde på buskrydderen, skal du altid stoppe motoren og fjerne tændrørshætten fra tændrøret. Bær altid beskyttelseshandsker!

FORSIGTIG: Sørg for, at du har samlet buskrydderen helt, inden du starter den.

For modeller med U-håndtag

• Placer de to håndtag på håndtagsholderen. Betjeningshåndtaget skal sidde i højre side, när du ser mod skæreværktøjet.
• Fastgør håndtagsenderne i rillen i håndtagsholderen og fastgør klemmen på dem. Stram dem en lille smule med de fire bolte til justering.
• Juster vinklen på håndtagene og stram derefter alle boltene ligeligt med en unbrakonøgle.

- Placer gaskablet (1) på betjeningshåndtagets side af skaftet. Vikl dem derefter hoftepolstringen (2) omkring dem.

• Sæt gaskablet (1) ind i klemmeåbningen (3) på håndtagsholderen.
• Sørg for, at gaskablet er placeret som vist.
• Betjen betjeningshåndtaget og sørg for at det bevæger sig jævnt.

FORSIGTIG: Placer ikke gaskablet som vist. Et på anden vis buet kabel kan muligvis medføre høj tomgangshastighed, og en ukontrollerbar klinge kan medføre personskader.

For model med bøjlehåndtag

• Put gevindet (1) på håndtagsholderen ind i postionshullet (2) på røret.
• Fastgør det assisterende håndtag (3) på spærren.
• Stram de 4 bolte (4) M5 × 30.

Montering af skærm

Du må kun anvende værktøjet/de skærmkombinationer, som er angivet i skemaet, for at kunne leve op til de gældende sikkerhedsstandarder.

Anvend altid ægte DOLMAR-klinger/nylontrimmerhoved.

• Buskrydderens klinge skal være velpudset og fri for ridser og revner. Hvis klingen rammer mod en sten under arbejdet, skal du stoppe motoren og straks undersøge klingen.
• Puds eller udskift klingen efter hver tre timers brug.
• Hvis nylontrimmerhovedet rammer mod en sten under arbejdet, skal du stoppe motoren og øjeblikkeligt undersøge nylontrimmerhovedet.

FORSIGTIG: Der skal altid være monteret de rigtige skærme for din egen sikkerheds skyld samt for at overholde bestemmelserne for ulykkesforebyggelse. Det er forbudt at bruge maskinen, hvis afskærmningen ikke er monteret.

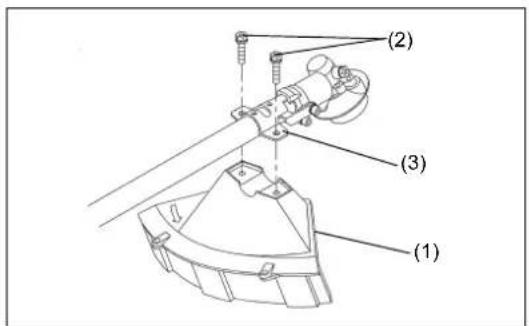

- Fastgør skærmen (1) til klemmen (3) med to M6 x 30 bolte (2).

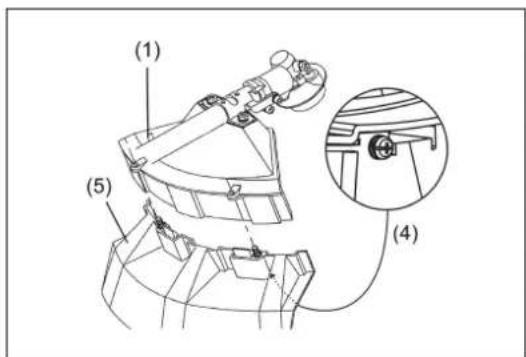

- Når du anvender et nylontrimmerhoved, skal du fastgøre skærmen (5) i skærmen (1) og spænde dem med to skruer (4).

Montering af klinge/nylontrimmerhoved

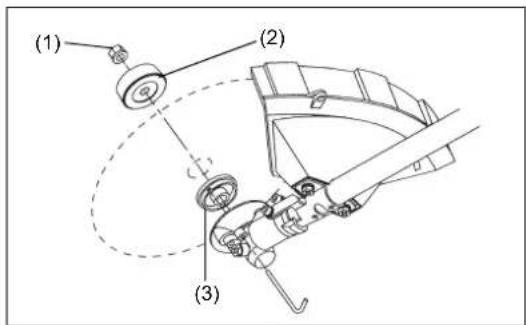

Klingen eller nylontrimmerhovedet kan nemt udskiftes ved først at vende maskinen på hovedet.

• Indsæt unbrakonøglen gennem hullet i gearkassen og drej modtageskiven (3) indtil den er låst med unbrakonøglen.
• Løsn møtrikken/fjederskiven (1) (venstregevind) med topnøglen og fjern møtrikken/fjederskiven (1) og klemmeskiven (2).

Med unbrakonøglen stadig på plads

• Monter klingen på skaftet sådan at føringen på modtageskiven (3) passer ind i skaftåbningen på klingen. Monter klemmeskiven (2) og fastgør klingen med møtrikken/fjederskiven (1).
  [Tilspændingsmoment: 13 - 23 N-m]

BEMÆRK: Bær altid handsker, när du håndterer klingen.

BEMÆRK: Fastspændingsmøtrikken til klingen (med fjederskive) er en forbrugsdel. Hvis der kan ses slid eller deformation på fjederskiven, skal du udskifte møtrikken.

BEMÆRK: Klemmeskiven (2) og møtrikken/fjederskiven (1) behøves ikke til montering af nylontrimmerhovedet. Nylontrimmerhovedet placeres oven på modtageskiven (3).

- Skru nylontrimmerhovedet fast på skaftet.

- Sørg for at klingen roterer mod urets retning.

Händtering af brændstof

Du skal være yderst forsigtig, når du håndterer brændstof. Brændstof kan indeholde substanser, der minder om opløsningsmidler. Påfyld brændstof i et godt ventileret rum eller udendørs. Inhaler ikke brændstofdampe og undgå enhver kontakt mellem brændstof eller olie og din hud.

Mineralske olieprodukter fjerner fedtet fra din hud. Længerevarende hudkontakt med disse produkter kan gøre din hud utrolig tør, hvilket kan resultere i forskellige former for hudsygdomme. Endvidere kan der opstå allergiske reaktioner.

∅jnene kan blive irriterede ved kontakt med olie. Hvis du får olie i øjnene, skal du straks vaske dem med rent vand. Hvis dine øjne stadig er irriterede, skal du straks opsøge en læge.

Blanding af benzin og olie

Buskrydderens motor er en højeffektiv totaktsmotor. Den kører på en blanding af brændstof og totaktsmotorolie. Motoren er designet til almindeligt blyfrit brændstof med en minimumoktanværdi på 91 RON.

For at opnå optimal motorydeevne og for at beskytte dit helbred og miljøet, skal du kun anvende blyfrit brændstof!

Tilsæt totaktsmotorolie for at smøre motoren (kvalitetsklasse: JASO FC eller ISO EGD) til brændstoffet. Motoren er designet til at anvende den specificerede totaktsmotorolie med et blandingsforhold på 50:1 for at beskytte miljøet.

Endvidere garanteres lang brugslevetid samtidig med en pålidelig funktion og minimale emissioner ved brug af dette blandingsforhold. Der kan ikke garanteres en pålidelig funktion af buskrydderen medmindre, at dette blandingsforhold på 50:1 (specificeret 2-taktsmotorolie) strengt overholdes.

BEMÆRK: For at lave blandingen af brændstof-olie skal du først blande hele oliemængden med halvdelen af det nødvendige brændstof, og derefter tilføje det resterende brændstof. Ryst blandingen godt inden du hælder den ind i tanken på buskrydderen. Tilføj af sikkerhedsmæssige årsager ikke mere olie end den specificerede mængde. Hvis du gør det, resulterer det blot i en højere produktion af forbrændingsrester, der forurener miljøet og tilstopper udstødningskanalen i cylinderen såvel som lyddæmperen. Endvidere stiger brændstofforbruget og ydeevnen forringes.

Påfyldning af brændstof

Motoren skal slukkes.

• Foretag grundig rensning af området omkring brændstofdækslet (2) for at forhindre at der kommer snavs i brændstoftanken (1).
• Skru brændstofdækslet (2) af og fyld tanken op med brændstof.
• Skru brændstofdækslet (2) ordentligt på.
• Rengør brændstofdækslet (2) og tanken efter påfyldning af brændstof.

Opbevaring af brændstof

Brændstof kan ikke opbevares i en ubegrænset tidsperiode.

Køb kun den mængde som er nødvendig for 4 ugers arbejde. Anvend kun godkendte opbevaringsbeholdere.

Overhold sikkerhedsanvisningerne på side 129.

Benzin	50:1	25:1
	+
1.000 cm3 (1 liter) 5.000 cm3 (5 liter) 10.000 cm3 (10 liter)	20 cm3	40 cm3
	100 cm3	200 cm3
	200 cm3	400 cm3

Korrekt håndtering

Montering af skulderrem

- Juster længden af remmen så klingen holdes parallelt med jorden.

Aftagning

- I nødstilfælde skal du trykke på indsnittene (1) på begge sider for at tage maskinen af. Du skal være meget omhyggelig med at beholde kontrollen over maskinen på dette tidspunkt. Tillad ikke maskinen at blive slået tilbage mod dig eller andre i nærheden.

ADVARSEL: Hvis du ikke har fuld kontrol over maskinen, kan det resultere i alvorlig kvæstelse eller D∅D.

Bemærk: I visse lande er skulderremmen ikke udstyret med denne aftagningsfunktion.

Vigtige punkter angående betjening/standsning af buskrydderen/trådtrimmeren

Overhold de gældende bestemmelser for ulykkesforebyggelse.

Flyt mindst 3 m væk fra det sted, hvor du fyldte olie på maskinen. Placer buskrydderen på et rent jordunderlag, mens du passer på, at skæreværktøjet ikke kommer i kontakt med jorden eller andre genstande.

ADVARSEL: Vær opmærksom på at skæreværktøjet straks begynder at rotere, efter motoren er startet.

Kold start for modeller med U-håndtag

• Indstil I-stop-kontakten (tænd/sluk) (1) som illustreret.
• Tag fat i håndtaget (trykket fra hånden aktiverer sikkerhedslås-framekanismen (2)).
  – Tryk på gasknappen (3) og hold den inde.
• Tryk på låseknappen (4) og slip betjeningshåndtaget, og slip derefter låseknappen (låseknappen holder gasknappen i startpositionen).

Kold start for modeller med bøjlehåndtag

• Indstil start-stop-kontakten (1) på startpositionen som illustreret.
• Tag fat i håndtaget (trykket fra hånden aktiverer sikkerhedslås-framekanismen (2)).
• Tryk på gasknappen (3) og hold den inde.
• Sæt start-stop-kontakten (1) på startpositionen og slip betjeningshändtaget, og frigør derefter start-stop-kontakten (start-stop-kontakten holder gasknappen i startpositionen).

Varm start for modeller med U-håndtag

- Indstil I-stop-kontakten (tænd/sluk) (1) som illustreret.

Varm start for modeller med bøjlehåndtag

• Placer først maskinen på jorden.
• Tryk forsigtigt flere gange (7-10 gange) på tipperen (5) indtil der kommer brændstof ind i tipperen.
• Luk chokerhändtaget (6).

Chokeråbning:

• Helt lukket ved kolde temperaturer, eller när motoren er kold.
• Helt eller halvt åben ved genstart, mens motoren stadig er varm.

– Hold koblingshuset med din venstre hånd som vist på tegningen.
- Træk langsomt i startsnoren indtil du føler modstand, og træk derefter hurtigt tilbage.
- Træk ikke starterhåndtaget helt ud i dens fulde længde, og lad den ikke trække sig tilbage. Behold grebet på startsnoren og sørg for, at den trækker sig langsomt tilbage.
– Gentag startproceduren indtil du hører, at motoren begynder at tænde.
- Tryk ud på chokerhåndtaget (6) ( | ♦g træk igen i startsnoren indtil motoren starter.
- Så snart motoren starter, skal du straks trykke og slippe gasknappen, for at frigøre halv-kraft-låsen og lade motoren gå i tomgang.
- Kør motoren i cirka et minut ved moderat hastighed, inden du gasser helt op.

BEMÆRK: – Hvis du trækker flere gange i starterhåndtaget, mens chokerhåndtaget er i "|•|-positionen, vil motoren have svært ved at starte på grund af for stort brændstofindtag.
- Hvis der er opstået et for stort brændstofindtag, skal du fjerne tændrøret og trække langsomt i starterhåndtaget for at fjerne det overskydende brændstof. Tør også tændrørets elektrodedel af.

Vær opmærksom på følgende under arbejdet:

Hvis gasknappen åbnes helt op, uden der er nogen belastning, stiger motoromdrejningerne til over 10.000 min ^-1 . Betjen aldrig motoren ved højere hastighed end nødvendigt, og hold omdrejningerne på en omtrentlig hastighed af 6.000 - 8.000 min ^-1 .

FORSIGTIG: Reducer altid motoromdrejningerne, när udstyret ikke anvendes til arbejde.

Lader du maskinen køre ved høje omdrejninger, när den ikke anvendes til arbejde, forkortes maskinens brugslevetid.

Standsning

• Slip gasknappen (3) helt, og når motorens omdrejninger er faldet, skal du skubbe I-stop-kontakten (tænd/sluk)/start-stop-kontakten (1) over på positionen "STOP" for at standse motoren.
• Vær opmærksom på at trimmerhovedet ikke stopper med det samme, og du bør altid lade det sænke farten og stoppe helt af sig selv.

Slibning af skæreværktøjet

FORSIGTIG: De skæreværktøjer, der er nævnt nedenfor, må kun slibes på et autoriseret sted. Manuel slibning resulterer i ubalance i skæreværktøjet, hvilket forårsager vibrationer og skader på maskinen.

– Klinge (stjerneformet klinge (4 tænder))

Der ydes en professionel slibe- og balanceringstjeneste af autoriserede serviceagenter.

BEMÆRK: For at forlænge brugslevetiden af klingen (stjerneformet klinge) kan klingen vendes om, for at der slides lige meget på begge skærekanter.

Nylontrimmerhovedet er et trimmerhoved med to snore, som er udstyret med en bankfremföringsmekanisme.

Nylontrimmerhovedet fremfører nylonsnoren, efter trimmerhovedet er blevet banket let ned i jorden.

Betjening

• Det mest effektive skæreområde er vist med det skraverede område.
• For at fremføre nylonsnoren skal du forøge nylontrimmerhovedets hastighed til ca. 6.000 min ^-1 og banke nylontrimmerhovedet let ned i jorden.
• Hvis nylontrimmerhovedet ikke fremfører nylonsnoren vha. af lette bank, skal du oprulle/udskifte nylonsnoren ved at følge de procedurer, som er beskrevet under "Udskiftning af nylonsnoren".

Udskiftning af nylonsnor

• Stands motoren.
• Tryk klemmemekanismerne indad for at tage dækslet af, og fjern derefter spolen.

- Hægt midten af nylonsnoren fast på indsnittet på midten af spolen med den ene ende af snoren cirka 80 mm længere end den anden. Rul derefter begge ender stramt op om spolen i hovedrotationsretningen (venstrehåndsretning angives med LH og højrehåndsretning med RH på siden af spolen).

– Rul snorene helt op på spolen på nær cirka 150 mm, og lad midlertidigt enderne være hægtet gennem indsnittet på siden af spolen.

- Før snorene gennem øjernes åbninger, så de kommer ud af huset. Monter skiven, fjederen og spolen i huset.

- Juster krogene på dækslet og huset ind. Tryk derefter dækslet ordentligt ind på huset, sådan at det sidder fast.

Vedligeholdelsesinstruktioner

Vedligeholdelsesinstruktioner

FORSIGTIG: Inden du udfører nogen form for vedligeholdelsesarbejde på buskrydderen, skal du altid slukke for motoren og fjerne tændrørshætten fra tændrøret (se "Kontrol af tændrøret"). Bær altid beskyttelseshandsker.

FORSIGTIG: Fjern aldrig selv rekylstarteren. Hvis du gør det, kan der opstå en ulykke. Denne procedure bør kun udføres af en autoriseret serviceagent.

Udfør følgende vedligeholdelsesarbejder jævnligt for at sikre en lang brugslevetid og for at undgå skader på maskinen.

Daglig inspektion og vedligeholdelse

• Kontroller inden brug maskinen for løse skruer eller manglende dele. Vær især opmærksom på tilspændingen af klingen eller nylontrimmerhovedet.

• Kontroller altid inden brug at luftafkølingspassagen og cylinderribberne ikke er tilstoppede. Rengør dem om nødvendigt.
  – Udfør dagligt følgende vedligeholdelsesarbejder efter brug:

• Rengør buskrydderen udvendigt og efterse den for skader.

• Rens luftfilteret. Rens filteret flere gange om dagen, när du arbejdet i ekstremt støvede omgivelser.
• Kontroller klingen og nylontrimmerhovedet for skader og sørg for, at den/det er ordentligt monteret.
• Kontroller om der er tilstrækkelig forskel mellem tomgang- og arbejdshastigheder til at sikre, at skæreværktøjet ikke bevæger sig, när motoren er i tomgang (hvis det er nødvendigt, skal du reducere tomgangshastigheden).

Hvis skæreværktøjet fortsætter med at rotere under motortomgang, skal du konsultere din nærmeste autoriserede serviceagent.

- Kontroller at l-stop-kontakten (tænd/sluk)/start-stop-kontakten, lås-fra-mekanismen, betjeningshåndtaget og läseknappen alle fungerer korrekt.

Rensning af luftfilteret

• Drej chokerhåndtaget (4) helt over til den lukkede side og hold karburatoren væk fra støv og snavs.
• Fjern skruen (1).
• Fjern luftfilterdækslet (3).
  – Fjern svampestykket (2), vask det i lunkent vand og tør det fuldstændigt.
• Efter rensningen skal du sætte luftfilterdækslet (3) tilbage på plads og skrue det fast med en skrue (1).

BEMÆRK: Hvis der sidder meget støv eller snavs i luftfilteret, skal du rense det hver dag. Det kan være svært eller umuligt at starte motoren, eller forøge motorens omdrejningshastighed, hvis luftfilteret er tilstoppet.

Kontrol af tændrøret

• Anvend kun den medfølgende skiftenøgle til at afmontere og montere tændrøret med.
• Afstanden mellem tændrørets to elektroder bør være på 0,6-0,7 mm. Hvis afstanden er for stor eller for lille, skal du justere den. Hvis tændrøret er sodet til eller beskidt, skal du rense det ordentligt eller udskifte det.

FORSIGTIG: Rør aldrig ved tændrørshætten, mens motoren kører (der er risiko for elektrisk stød med høj spænding).

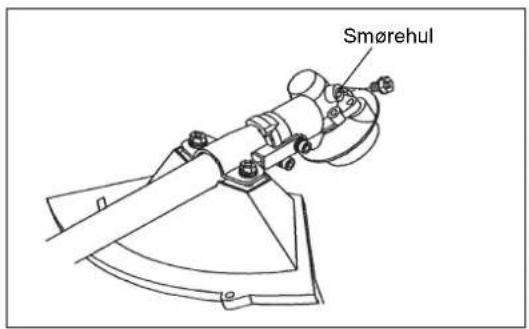

Smøring af gearkassen

- Tilfør smøremiddel (Shell Alvania 3 eller tilsvarende) til gearkassen gennem smørehullet hver 30. time. (Ægte DOLMAR-smøremiddel kan anskaffes fra din DOLMAR-forhandler.)

Sugehoved i brændstoftanken

• Brændstofffilteret (5) i sugehovedet anvendes til at tilføre det nødvendige brændstof til karburatoren.
• Efterse (kig på) brændstofffilteret med mellemrum. For at efterse filteret, skal du åbne brændstofdækslet og bruge en trådkrog til at trække sugehovedet ud gennem tankåbningen. Udskift filteret hvis det er blevet hårdt, meget beskidt eller tilstoppet.
• Utilstrækkelig brændstoftilførsel kan medføre at den maksimalt tilladelige hastighed overstiges. Brændstofffilteret skal derfor udskiftes mindst en gang i kvartalet for at sikre tilfredsstillende brændstoftilførsel til karburatoren.

Alt andet vedligeholdelses- eller justeringsarbejde, der ikke er beskrevet i denne brugsanvisning, må kun udføres af autoriserede serviceagenter.

Opbevaring

– Når maskinen skal opbevares i en længere periode, skal du tømme alt brændstof fra brændstoftanken og karburatoren. For at gøre dette skal du blot tømme alt brændstof fra brændstoftanken. Afskaf det udtømte brændstof i henhold til de gældende lokal love.
- Tag tændrøret ud og dryp et par dråber olie i tændrørshullet. Træk derefter forsigtigt i startsnoren sådan at olien dækker motorens indre, og sæt derefter tændrøret på igen.
– Rengør klingen og udvendigt på motoren for støv og snavs og tør dem over med en klud med olie på. Opbevar maskinen på et tørt sted.

Vedligeholdelsesskema

Generelt	Motorenhed, skruer og møtrikker	Efterse (visuelt) for skader og tilspændingKontroller generel tilstand og sikkerhed
Efter påfyldning af brændstof	BetjeningshåndtagI-stop-kontakt (tænd/sluk)/start-stop-kontakt	FunktionscheckFunktionscheck
Dagligt Luftfilter	LuftafkølingskanalSkæreværktøjTomgangshastighed	Skal rengøresSkal rengøresKontroller for skader og skarphedEftersyn (skæreværktøjet må ikke bevæge sig)
Ugentligt Tændrør	Lyddæmper	Eftersyn, udskift hvis nødvendigtEfterse og rens åbningen hvis nødvendigt
Kvartalsvis Sugehoved	Brændstoftank	Skal udskiftesSkal rengøres
Afslutningsprocedure BrændstoftankKarburator		Tøm brændstoftankenKør motoren indtil den løber tør for brændstof

Fejlfinding

Fejl System Observation Årsag
Motoren starter ikke, eller den er svær at starte	Tænding Tændingsgnist OK Fejl i brændstoftilførsten eller kompressionssystemet, mekanisk fejlIngen tændingsgnist Betjehning af l-stop-kontakten (tænd/sluk)/start-stop-kontakten, fejl i ledningsnettet eller kortslutning, tændrør eller tændrørshætte defekt, fejl i tændmodulBrændstoftilførsel Brændstoftank fuld Forkert chokerposition, karburator defekt, brændstofslange bøjet eller blokeret, brændstof beskidtKompression Ingen kompression ved trækCylinderbundpakning defekt, beskadigede krumtapakselpakninger, cylinder eller stempelringe beskadigede eller tændrørspakning ikke tætMekanisk fejlStarter griber ikke fatFjeder i starteren brækket, afbrækkede dele i motorenBrændstof i tanken. Tændingsgnist OKKarburator snavset, skal rensesMotor starter, men dørBrændstoftilførselBrændstof i tankenForkert tomgangsjustering, karburator snavsetBrændstoftankudluftning defekt, brændstofslangen afbrudt, kabel eller l-stop-kontakten (tænd/sluk)/start-stop-kontakten defektManglende ydeevneFlere systemer kan være samtidigt påvirkedeDårlig motortomgangLuftfilter snavset, karburator snavset, lyddæmpertilstoppet, udstødningskanal i cylinderen tilstoppet	Tænding Tændingsgnist OK Fejl i brændstoftilførsten eller kompressionssystemet, mekanisk fejlIngen tændingsgnist Betjehning af l-stop-kontakten (tænd/sluk)/start-stop-kontakten, fejl i ledningsnettet eller kortslutning, tændrør eller tændrørshætte defekt, fejl i tændmodul	Tænding Tændingsgnist OK Fejl i brændstoftilførsten eller kompressionssystemet, mekanisk fejlIngen tændingsgnist Betjehning af l-stop-kontakten (tænd/sluk)/start-stop-kontakten, fejl i ledningsnettet eller kortslutning, tændrør eller tændrørshætte defekt, fejl i tændmodul
	Mekanisk fejl	Starter griber ikke fat	Fjeder i starteren brækket, afbrækkede dele i motoren
