Type product	Vaste gasdetector voor aardgas (methaan)
Merk	ABUS
Model	GWM100ME
Afmetingen (L x H x D)	115 x 75 x 36,5 mm
Voeding	AC 220-240 V, 50/60 Hz
Elektriciteitsverbruik	< 4 W
Sensortype	Halfgeleider
Gedetecteerd gas	Aardgas (methaan)
Detectiedrempel	6 % LEL (ondergrens van explosiviteit)
Alarmgeluidsniveau	≥ 85 dB op 1 meter
Beschermingsgraad	IPX2D
Bedrijfstemperatuurbereik	-10 °C tot +40 °C
Bedrijfsvochtigheid	0 % tot 95 %
Levensduur apparaat	5 jaar (vervangingsdatum staat op de voorkant)
Toegepaste norm	EN 50194-1:2009
Lengte van de voedingskabel	Ongeveer 1,50 meter
Installatie	Aan de muur, op ongeveer 30 cm van het plafond (gas lichter dan lucht)
Belangrijkste functies	Detectie van methaanlek, geluids- en visueel alarm (LED), Test/Reset-knop, zelftest bij inschakelen
Onderhoud en reiniging	Maandelijkse test aanbevolen, reiniging van de buitenkant met een zachte, droge doek, geen chemicaliën
Veiligheid	Bedek, verf of open het apparaat niet; installatie door een gekwalificeerd persoon; vervanging na 5 jaar
Inhoud van de levering	Gasdetector, muurbeugel, aansluitkabel, montagemateriaal, gebruiksaanwijzing

Veelgestelde vragen - GWM100ME ABUS

Waar moet ik de gasdetector GWM100ME installeren?

Installeer hem aan de muur, op ongeveer 30 cm van het plafond, in een ruimte met een gasbron (keuken, boiler). Vermijd tocht, vochtige ruimtes en op minder dan 1 meter van een fornuis of afzuigkap.

Hoe test ik de detector?

Druk eenmaal per maand op de Test-knop. De rode LED knippert en er klinkt een pieptoon, wat aangeeft dat het alarm werkt.

Wat moet ik doen als het alarm afgaat?

Blijf kalm: doof vlammen en gasapparaten, zet geen elektrische apparaten aan/uit, sluit de gaskraan, open ramen, verlaat het gebouw en bel de brandweer (112) van buitenaf.

Wat is de levensduur van de detector?

De levensduur is 5 jaar. De vervangingsdatum staat op de voorkant. Aan het einde van de levensduur geeft de detector 3 pieptonen om de 30 seconden en brandt de gele LED.

Wat betekenen de verschillende LED's?

Groene LED brandt: normaal bedrijf. Gele LED brandt: sensorstoring of einde levensduur. Rode LED knippert: gasalarm. Groene LED knippert: opwarmtijd (3 min).

Kan ik de detector zelf installeren?

De installatie moet worden uitgevoerd door een gekwalificeerd persoon, omdat deze aansluiting op het lichtnet (220-240 V) en muurboren vereist.

Werkt de detector bij een stroomstoring?

Nee, de detector wordt gevoed via het lichtnet. Bij een stroomstoring werkt hij niet. Controleer of het stopcontact onder spanning staat.

Hoe reinig ik de detector?

Reinig alleen de buitenkant met een zachte, droge doek. Gebruik geen producten met alcohol, zuur of oplosmiddelen. Dompel hem niet onder in water.

Wat moet ik doen als de gele LED brandt?

Dit duidt op een sensorstoring of het einde van de levensduur. De detector moet worden vervangen.

Welke gassen worden gedetecteerd?

De detector GWM100ME detecteert alleen aardgas (methaan). Het detecteert geen koolmonoxide, rook, warmte of vlammen.

GEBRUIKSAANWIJZING GWM100ME ABUS

Gebruikershandleiding

Gasmelder

NL Lees voorafgaand aan de montage en ingebruikname deze handleiding zorgvuldig door. Bewaar deze handleiding en informeer iedere gebruiker omtrent de bediening.

Page 38 - 49

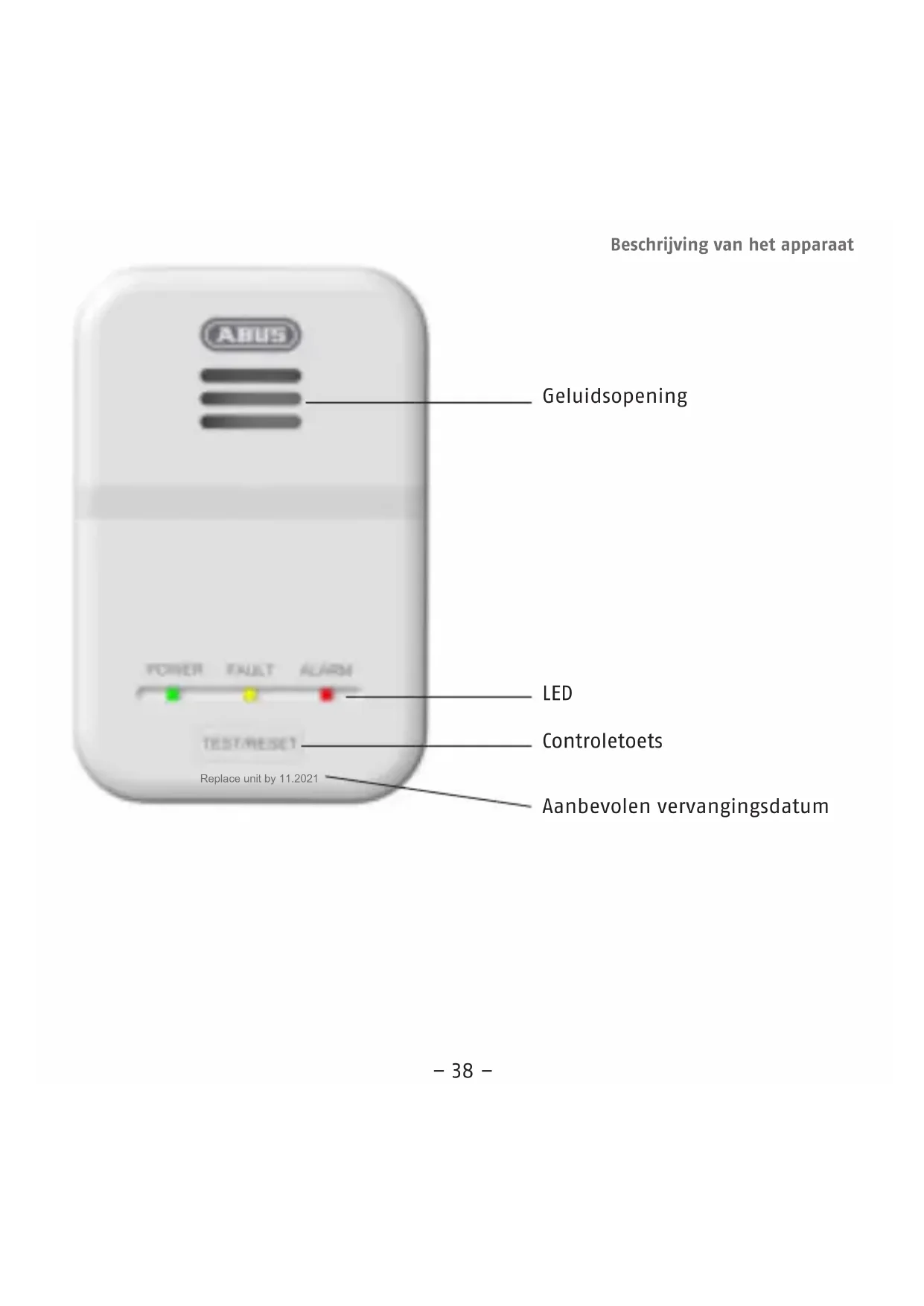

Beschrijving van het apparaat

ABUS Geluidsopening POWER FALET ALARM TEST/RESET LED Controletoets Replace unit by 11.2021 Aanbevolen vervangingsdatum

Functie en eigenschappen, Leveringsomvang

Functie en eigenschappen

Gedetecteerde gassoort Methaan (aardgas)
Gasconcentratie 6% LEL (onderste explosiegrens)
Geluidsdrukniveau tenminste 85 dB op 1 meter afstand
Temperatuurbereik -10° tot +40°C
Luchtvochtigheid 0% tot 95%
Stroomvoorziening AC220-240V, 50Hz/60Hz
Stroomopname < 4 W
Sensortype Halfgeleider
Afmetingen 115 x 75 x 36,5 mm
Beschermingsklasse IPX2D
Levensduur 5 jaar
Toegepaste norm EN 50194-1:2009

Technische wijzigingen voorbehouden!

Leveringsomvang

• Gasmelder GWM100ME incl. netsnoer
- Wandhouder
- Gebruikershandleiding
- Bevestigingsmateriaal

Verklaring van symbolen

De volgende symbolen worden gebruikt in de handleiding:

Symbool	Signaalwoord Betekenis
	Gevaar	Waarschuwing voor letsel- of gezondheidsrisico's.
	Gevaar	Waarschuwing voor letsel- of gezondheidsrisico's door elektrische spanning.
	Belangrijk	Veiligheidsaanwijzing voor mogelijke schade aan toestel/accessoires.
	Opmerking Verwijzing naar belangrijke informatie.

Gevaar

• Deze gasmelder herkent methaan (aardgas). Andere gassen, dampen, hitte, rook en vuurgloed/vlammen worden niet herkend door de gas-melder! Daarvoor zijn melders met speciale sensoren nodig!

• Het gevaarlijke aan gassen is, dat ze zich met de lucht vermengen en por licht ontvlambaar kunnen worden. Het kleinste vonkje kan plosie veroorzaken!

• Bij de dagelijkse omgang met de gasmelder moet men zich er bewust van zijn, dat deze geen explosie kan voorkomen, maar alleen een signaal afgeeft bij het ontsnappen van gas. Voor de eigen veiligheid moet de gasmelder uiterlijk om de 5 jaar worden vervangen (zie aanbevolen vervangingsdatum op de voorkant van het apparaat).

• Deze melder is uitgerust met een netsnoer voor een netspanning van AC220-240V, 50Hz/60Hz. Let op: de melder werkt niet bij stroomuitval!

- De gasinstallatie en de uitschakelinrichting moeten voldoen aan de geldige nationale voorschriften conform EN 1775.

Beoogd gebruik

Gebruik het toestel uitsluitend voor het doel waarvoor het werd gebouwd en ontworpen! ledere ander gebruik geldt als niet beoogd!

Dit toestel mag alleen gebruikt worden voor het volgende doel:

- Detectie van methaangas (aardgas) in particuliere huishoudens

Gevaar

Om een optimale werking van het toestel te garanderen, neemt u de volgende punten in acht:

• Het toestel mag niet worden afgedekt!

• Het toestel mag niet overgelakt of met behang afgedekt worden!

• U mag het toestel in geen geval openen of repareren. Als u zich hieraan niet houdt, vervalt de garantie!

• Als het toestel is gevallen of op een andere manier beschadigd is, mag deze niet meer worden gebruikt.
• Als u het toestel verkoopt of doorgeeft, overhandig dan ook deze handleiding.

Gevaar

• Gevaar voor elektrische schok door ongeoorloofd openen, veranderen of manipuleren van het apparaat!
• Gevaar voor elektrische schok door ongeoorloofd indompelen van het apparaat in water!

Voor de ingebruikname:

Dit apparaat mag uitsluitend door een vakkundig persoon worden geïnstalleerd!

Gevaar

- Houd het verpakkingsmateriaal buiten bereik van kinderen - verstikkingsgevaar!

- Voordat u het toestel gaat gebruiken, verwijdert u eerst het verpakkingsmateriaal.

Opmerking

Montagepositie bepalen

Methaangas is lichter dan lucht en stijgt daarom binnen een ruimte eerst naar boven en slaat vervolgens neer. Daarom moet de gasmelder boven een mogelijke gasontsnappingsplaats met een afstand van ca. 30 cm van het plafond worden geïnstalleerd. Bij schuine plafonds moet de melder met een afstand van ca. 50 cm van de nok worden gemonteerd.

De detector zou niet moeten worden geïnstalleerd

• In de buitenlucht (gebruik uitsluitend in binnenruimtes).
• In ruimtes met sterke temperatuurschommelingen of in ruimtes, waarin de temperatuur kan dalen tot onder 0°C of kan stijgen tot boven 40°C.
• Direct boven een verbrandingsbron, bijv. fornuis, kooktoestellen (minimale afstand van ca. 1 meter) of naast een afzuigkap.
• Direct boven een wastafel of spoelbak.
• In de directe nabijheid van deuren of ramen.
• In afgeschermde delen van een ruimte, bijv. achter gordijnen of in meubels, zoals kasten.
• In een zeer vochtige, stoffige of verontreinigde omgeving.

Aanbevolen montageplaatsen

• De gasmelder moet in een ruimte gemonteerd worden, waarin een gasbron aanwezig is (bijv. een gasformuis in de keuken of een gasboiler in de badkamer) en een gasontsnapping het meest waarschijnlijk is.
• Omdat gas lichter is dan lucht, stijgt het eerst naar boven tot het plafond en slaat het vanaf daar neer. De gasmelder moet daarom met een afstand van ca. 30 cm van het plafond op een plek op aan de wand gemonteerd worden, waar de luchtcirculatie niet wordt begrensd door meubels, gordijnen, e.d.
• Let op dat een stopcontact bereikbaar is voor het netsnoer (lengte ca. 1,50 meter, geen verlengsnoer gebruiken!).
• De knop TEST/RESET moet eenvoudig bereikt kunnen worden.
• In geval van een alarm moet het alarmsignaal goed hoorbaar zijn.
• In de buurt van de gasmelder moeten geen aerosolen, bijv. uit luchtverfrissers, haarspray, e.d. worden gebruikt. Dit kan leiden tot foutieve alarmen!

Gasmelder 150 cm 30 cm

Montage:

Gevaar

- Let er bij het markeren van de boorgaatjes op dat er zich geen elektri-eidingen/kabels, buizen of andere belangrijke installaties achter oogde montageplek bevinden! Indien mogelijk met een overeen-stig plaatsbepalingsapparaat (leidingzoeker) werken!

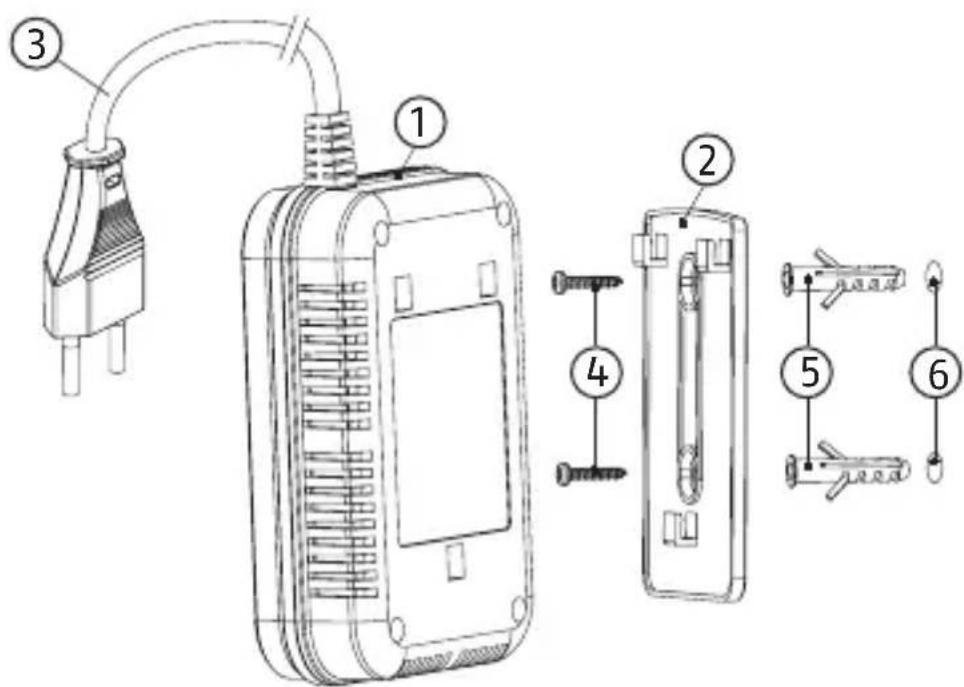

Montagestappen

1. Maak de wandhouder (2) van de achterkant van de gasmelder (1) los.
2. Houd de wandhouder op de gewenste positie op de wand en markeer de beide boorgaatjes.
3. Boor met ø 5 mm de beide gaatjes in de wand en plaats de pluggen (5).
4. Schroef de wandhouder met de beide schroeven (4) vast.
5. Schuif de gasmelder van boven op de wandhouder tot deze vastklikt.
6. Steek het netsnoer (3) in het stopcontact.

1. Er klinkt een bevestigingstoon en de 'Power-led knippert ca. 3 minuten (opwarmfase).
2. Als de 'Power'-LED constant brandt, is de gasmelder bedrijfsklaar.

Statusoverzicht:

Status	Uitleg	Groene LED	Gele LED	Rode LED	Toon
Zelftest Wanneer	aange-sloten op voeding	aan aan aan piept 1x
Opwarmfase ca.	3 minuten knippert uit uit				-
Bedrijfsklaar	Normale toestand	brandt	uit	uit	-
Manuele test	Toets "test" indrukken	brandt	uit knippert piept 1x
ALARM	Melder heeft gas gedecteerd	brandt	uit knippert alarm-signaal
Alarmuitschakelen	Toets "test" indrukken tijdens het alarm	brandt	uit knippert -
Sensorfout Melder moet wor-den vervangen		brandt	brandt	uit	Piept 1x per 30 seconden
Einde levens-duur	Melder moet wor-den vervangen	brandt	brandt	uit	Piept 3x per 30 seconden
geen stroom	Netsnoer niet aangesloten, stroomuitval	uit	uit uit	-

Wat te doen als het alarm klinkt?

Als het alarm van de gasmelder afgaat, of als u gas ruikt voordat het alarm van de melder afgaat, moet u rustig blijven en de volgende stappen uitvoeren:

• Doof elk open vuur en rookwaren, zoals kaarsen, sigaretten, etc.
• Zet alle gasapparaten uit, bijv. gasboiler, gasfornuis, etc.
• Schakel geen elektrische apparaten aan of uit, inclusief de gasmelder.
• Schakel de hoofdgaskraan uit.
• Open ramen en deuren voor de aanvoer van verse lucht.
• Verlaat het gebouw, waarschuw uw medebewoners en neem ze mee.
• Gebruik geen telefoons in het gebouw waarin het gas ontsnapt.
• Bel buiten het gebouw de brandweer, alarmnummer: 112.
• Betreed het gebouw pas weer, als verzekerd is dat er geen ontsnappend gas meer aanwezig is .

Mocht de gasmelder (ook na een reset) nog altijd een alarm afgeven, is dit een teken dat er nog steeds gas ontsnapt. Met name als het gaslek niet opgespoord kan worden, moet u direct contact opnemen met het lokale gasbedrijf.

Preventieve maatregelen

Informeer elke persoon in uw huishouden over de gevaren van gas en het afgaan van een gasalarm. Zorg ervoor, dat bij een alarm iedereen weet wat hij/zij moet doen. Zorg voor een vluchtplan van elke ruimte/verdieping naar een vastgelegd ontmoetingspunt buiten het gebouw. Oefen minimaal 1x per jaar het alarm met uw gezin voor een noodgeval en verbeter bij optredende problemen vluchtwegen en uitleg.

Maintenance, controle en onderhoud

De groene 'Power'-led moet altijd branden! Deze geeft aan, dat de melder in bedrijf is. Indien de groene led uit is, moet gecontroleerd worden of het netsnoer is ingestoken en of de stroom is ingeschakeld. Indien dat allemaal het geval is, heeft de melder een defect en moet vervangen worden.

Wij adviseren om een keer per maand een functietest uit te voeren. Druk hiervoor op de knop 'Test' op het apparaat en activeer zo een testalarm.

De gasmelder is onderhoudsvrij.

- Reinig de melder uitsluitend aan de buitenkant met een zachte, droge doek. Gebruik geen reinigingsmiddelen die alcohol, zuur, benzine, chemicaliën e.d. bevatten. Deze middelen tasten het oppervlak van het apparaat aan en beschadigen het.

• Let erop, dat er geen water in het apparaat komt!
• Reinig het apparaat niet in de vaatwasser!

Garantie:

• ABUS-producten zijn met de grootst mogelijk zorgvuldigheid ontworpen, geproduceerd en op basis van de geldende voorschriften getest.
• De garantie heeft uitsluitend betrekking op gebreken die op materiaal- of fabrieksfouten duiden op het moment van verkoop. Bij bewijs van een materiaal- of fabrieksfout wordt de product na beoordeling van de garantiegever gerepareerd of vervangen.
• De garantie eindigt in dit geval met het aflopen van de oorspronkelijke garantieperiode. Verdergaande aanspraken zijn uitdrukkelijk uitgesloten.
• ABUS is niet aansprakelijk voor gebreken en schade die zijn veroorzaakt door inwerkingen van buitenaf (bijvoorbeeld door transport, inwerking van geweld, onjuiste bediening), onjuist gebruik, normale slijtage of het niet in acht nemen van deze handleiding.
• Bij het indienen van een garantieclaim moet bij de gasmelder het originele aankoopbewijs met datum van de aankoop en een korte schriftelijke beschrijving van de fout worden gevoegd.
• Als u gebreken aan de product vaststelt, die bij de aankoop reeds aanwezig waren, wendt u zich binnen de eerste twee jaar direct aan uw verkoper.

Conformiteitsverklaring

Hiermee verklaart ABUS August Bremicker Söhne KG, Altenhofer Weg 25, 58300 Wetter dat het toestel met de artikelaanduiding GWM100ME voldoet aan de essentiële eisen en overige geldende bepalingen van de richtlijn 2004/108/EG. De conformiteitsverklaring kan worden aangevraagd onder het volgende adres: ABUS August Bremicker Söhne KG, Kundenservicecenter, Altenhofer Weg 25, 58300 Wetter.

Opmerking over de EG-richtlijn voor afgedankte elektrische en elektronische apparatuur

Ten bate van milieubescherming mag dit apparaat aan het einde van de levensduur niet bij het huisvuil worden gegooid. De apparatuur kan naar desbetreffende inzamelpunten in uw land worden gebracht. Volg de plaatselijke voorschriften op bij de afvoer van de materialen.

elektriso and Elec bevoego terugna hij de g krugon

Voer het apparaat af volgens de EG-richtlijn 2002/96/EG – Afgedankteische en elektronische apparatuur (AEEA) (WEEE (Waste Electrical Electronic Equipment)). Bij vragen contact opnemen met de le inzamelende instantie bij de gemeente. Informatie over mepunten voor uw afgedankte apparaten kunt u bijvoorbeeld gemeente, de plaatselijke vuilnisdienst of bij uw dealer ver-

Technische wijzigingen voorbehouden.

Geen aansprakelijkheid voor vergissingen en druk- fouten.
