GEBRUIKSAANWIJZING AT3731CXE3 DOLMAR

NL Accustrimmer Gebruiksaanwijzing

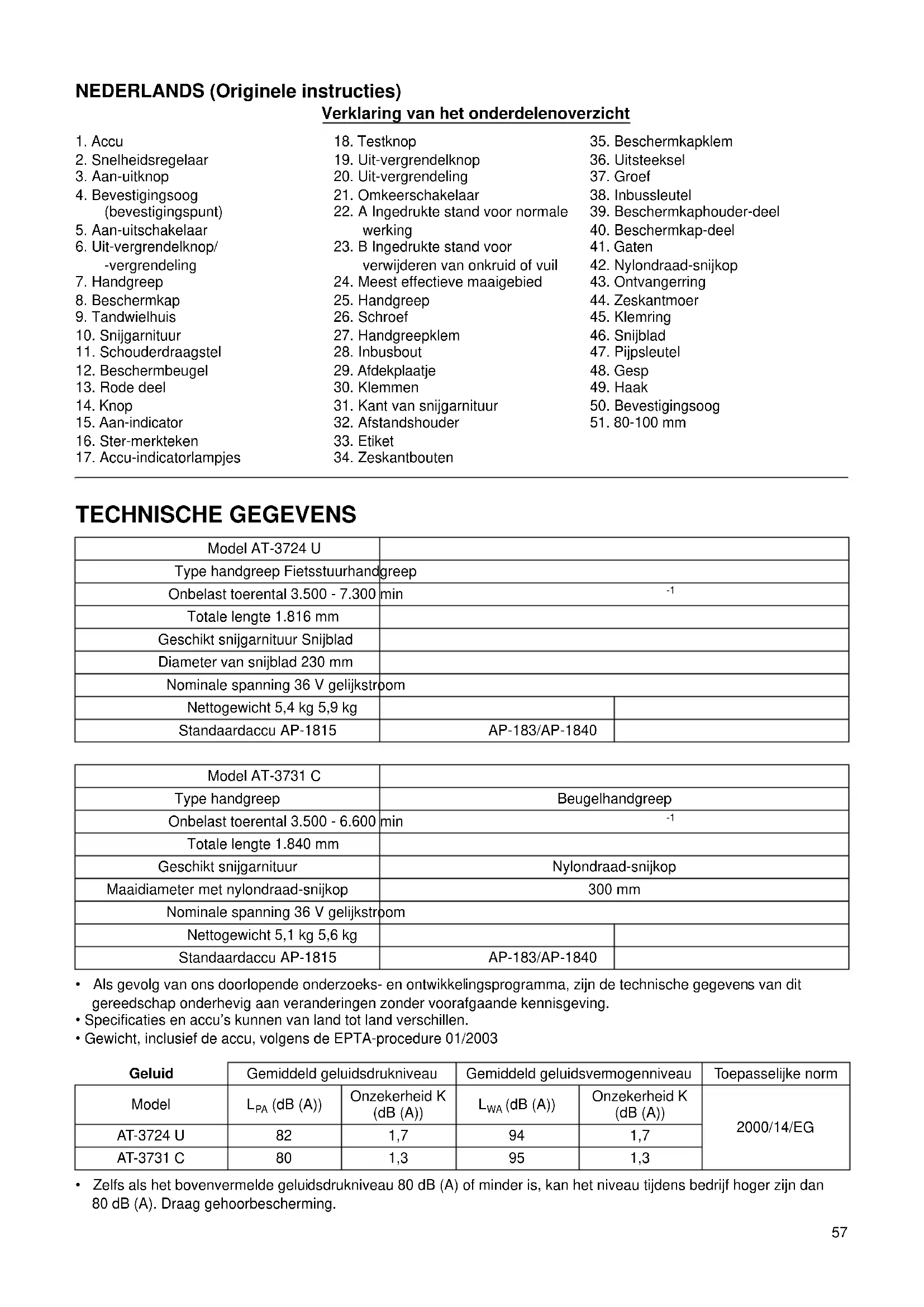

NEDERLANDS (Originele instructies)

Verklaring van het onderdelenoverzicht

1. Accu	18. Testknop	35. Beschermkapklem
2. Snelheitsregelaar	19. Uit-vergrendelknop	36. Uitsteeksel
3. Aan-uitknop	20. Uit-vergrendeling	37. Groef
4. Bevestigingsoog	21. Omkeerschakelaar	38. Inbussleutel
(bevestigingspunt)	22. A Ingedrukke stand voor normale	39. Beschermkaphouser-deel
5. Aan-uitschakelaar	werking	40. Beschermkap-deel
6. Uit-vergrendelknop/	23. B Ingedrukke stand voor	41. Garten
-verbendeling	verwijderen van onkruid of vuil	42. Nylondraad-snijkop
7. Handgreep	24. Meest effectieve maaigebied	43. Ontvangerring
8. Beschermkap	25. Handgreep	44. Zeskantmoer
9. Tandwiehuis	26. Schroef	45. Klemring
10. Snijgarnituur	27. Handgreepklem	46. Snijblad
11. Schouderdraagstel	28. Inbusbout	47. Pijpsleutel
12. Beschermbeugel	29. Afdekplaatje	48. Gesp
13. Rode deel	30. Klemmen	49. Haak
14. Knop	31. Kant van snijgarnituur	50. Bevestigingsoog
15. Aan-indicator	32. Afstandshouser	51. 80-100 mm
16. Ster-merkteken	33. Etiket
17. Accu-indicatorlampjes	34. Zeskantbauten

TECHNISCHE GEGEVENS

Model AT-3724 U
Type handgreep Fietststuurhandgreep
Onbelast toerental 3.500 - 7.300 min	-1
Totale lenghte 1.816 mm
Geschikt snijgarnituur Snijblad
Diameter van snijblad 230 mm
Nominale spanning 36 V gelijkstroom
Nettogewicht 5,4 kg 5,9 kg
Standaardaccu AP-1815	AP-183/AP-1840

Model AT-3731 C
Type handgreep	Beugelhandgreep
Onbelast toerental 3.500 - 6.600 min	-1
Totale lenghte 1.840 mm
Geschikt snijgarnituur	Nylondraad-snijkop
Maaidiameter met nylondraad-snijkop	300 mm
Nominale spanning 36 V gelijkstroom
Nettogewicht 5,1 kg 5,6 kg
Standaardaccu AP-1815	AP-183/AP-1840

• Als gevolg van ons doorlopende onderzoeks- en ontwikkelingsprogramma, zich de technische gegevens van dit gereedschap onderhevig aan veranderingen zonder voorafgaande kennisgeving.
• Specificaties en accu's kuren van land tot land verschillen.
  Gewicht, inclusief de accu, volgens de EPTA-procedure 01/2003

Geluid	Gemiddeld geluidsdrukniveau		Gemiddeld geluidsvermogenniveau		Toepasselijkne norm
Model	L_PA (dB (A))	Onzekerheid K (dB (A))	LWA(dB (A))	Onzekerheid K (dB (A))	2000/14/EG
AT-3724 U	82	1,7	94	1,7
AT-3731 C	80	1,3	95	1,3

Zelfs als het bovenvermelde geluidsdrukniveau 80 dB (A) of minder is, kan het niveau tijdens bedrijf hoger zijn dan 80 dB (A). Draag gehoorbescherming.

Trillingen Linkerhand Rechterhand Toepasselijke norm
Model a	h(m/s2)	Onzekerheid K (m/s2)	ah(m/s2)	Onzekerheid K (m/s2)	EN786
AT-3724 U 2,5 1,5	5 2,5 1,5
AT-3731 C 2,5 1,5	5 2,5 1,5		≤

ENG901-1

• De opgegeben trillingsemissiewaarde is gemeten volgens de standardtestmethode en kan worden gebruikt om dit gereedschap te vergelijkken met andere gereedschappen.
• De opgegeven trillingsemissiewaarde kan ook worden gezebruikt voor een beordeling vooraf van de blootstelling.

WAARSCHUWING:

• De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven trillingsemissiewaarde afhankelijk van de manier waarop het gereedschap worden gezruikt.
  Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de operator die zichgebaseerd op een schatting van deblootstelling onder praktijkomstandigheden (rekening houdend met allefasen van de bedrijfscylus, zoals de tijdsduur gedurende welke het gereedschap isuitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).

Voor model AT-3724 U

Symbolen

END116-1

Hieronder staan de symbolen die voor het gereedschap worden gebruikt. Zorg ervoor dat u weet wat ze beteken alvorens het gereedschap te gebruiken.

Besteed bijzondere zorg en aandacht.

Lees de gebruiksaanwijzing.

Gevaar: wees bedacht op opgeworpen voorwerpen.

De afstand:tussen het gereedschap en omstanders moet minstens 15 meter te+zijn.

Houd omstandersuitdebuurt.

Blijf minstens 15 meter uit de buurt.

Voorkom terugslag.

Draag een veiligheidshelm,
veiligheidsbril en
gehoorbescherming.

Draag veiligeidshandschoenen.

Draag stevige schoenen met antislipzolen. Veiligheidsschoenen met stalen neuen worden aanbevolen.

Stel het gereedschap nicht bloat aan vocht.

Toegestaan maximtoerental.

Cd

NI-MF Li-ion

Alleen voor EU-landen

Geef elektrisch gereedschap en accu's Niet met het huisvuil mee! Volgens de Europese richtlij inzake oude elektrische en elektronische apparaten, en inzake batterijen en accu's en oude batterijen en accu's, en de toepassing waar van binnen de nationale wetgeving, dienen elektrisch gereedschap, accu's en batterijen die het einde van hun levensduur hebben bereikt, geschieten te worden ingezameld en te worden afgevoerd maar een recyclebedrijf dat voldoet aan de geldende milieu-eisen.

Alleen voor Europese landen

ENH024-8

EU-verklaring van conformiteit

Ondergetekeende, Rainer Bergfeld, als erkende vertegenwoordigers van Dolmar GmbH, verklaart dat de DOLMAR-machine(s):

Aanduiding van de machine:

Accustrimmer

Modelnr./Type:AT-3724U

Technische gegevens: zie de tabel "TECHNISCHE GEGEVENS".

in sériearend geproduceden

Voldoen aan de volgende Europese richtlijnen: 2000/14/EG, 2006/42/EG

En+zijn gefabriccadeerd in overeenstemming met de

volgende normen of genormaliseerde documenten: EN/ISO11806

De technische documentatione wordt bewaard door: Dolmar GmbH, Jenfelder StraBe 38, Abteilung FZ, D-22045 Hamburg

De conformiteitsbeoordelingsprocedure vereist door

Gegarandeerd geluidsvermogenniveau: 96 dB (A)

30.7.2013

Rainer Bergfeld

Hoofddirecteur

Voor model AT-3731 C

END020-3

Symbolen

Hieronder staan de symbolen die voor het gereedschap worden gebruikt. Zorg ervoor dat u weet wat ze beteken alvorens het gereedschap te gebruiken.

Besteed bijzondere zorg en aandacht.

Lees de gebruiksaanwijzing.

Gevaar: wees bedacht op opgeworpen voorwerpen.

De afstand:tussen het gereedschap en omstanders moet minstens 15 meter te zich.

Houd omstandersuit de buurt.

Blijf minstens 15 meter uit de buurt.

Draag eeneiligheidshelm,
veiligheidsbril en
gehoorbescherming.

Draag veiligheidshandschoenen.

Draag stevige schoenen met antislipzolen. Veiligheidsschoenen met stalen neuzen worden aanbevolen.

Stel het gereedschap nicht bloot aan vocht.

Toegestaan maximumtoerental.

Gebruik nooit een metalen snijblad.

Alleen voor EU-landen

Geef elektrisch gereedschap en accu's Niet met het huisvuil mee! Volgens de Europese richtlij inzake oude elektrische en elektronische apparaten, en inzake batterijen en accu's en oude batterijen en accu's, en de toepassing waar van binnen de nationale wetgeving, dienen elektrisch gereedschap, accu's en batterijen die het einde van hun levensduur hebben bereikt, gescheden te worden ingezameld en te worden afgevoerd maar een recyclebedrijf dat voldoet aan de geldende milieu-eisen.

Alleen voor Europese landen

ENH043-3

EU-verklaring van conformiteit

Ondergetekeende, Rainer Bergfeld, als erkende vertegenwoordigers van Dolmar GmbH, verklaart dat de DOLMAR-machine(s):

Aanduiding van de machine:

Accustrimmer

Modelnr./Type:AT-3731C

Technische gegevens: zie de tabel "TECHNISCHE

GEGEVENs".

in sériearend geproduceden

Voldoen aan de volgende Europese richtlijnen: 2000/14/EG, 2006/42/EG

En+zijn gefabricieerd in overeenstemming met de volgende normen of genormaliseerde documenten: EN60335

De technische documentationie worden bewaard door: Dolmar GmbH, Jenfelder Straße 38, Abteilung FZ, D-22045 Hamburg

De conformiteitsbeordelingsprocedure vereist door Richtlijn 2000/14/EG was is Overeenstemming met annex IV.

Officèle instantie:

TUV Rheinland LGA Products GmbH

Tillystraße 2

90431 Nurnberg, Duitsland

Identificatienummer 0197

Gemeten geluidsvermogenniveau: 95 dB (A)

Gegarandeerd geluidsvermogenniveau: 96 dB (A)

30.7.2013

Rainer Bergfeld

Hoofddirecteur

BELANGRIJKE

VEILIGHEIDSINSTRUCTIES

GEB068-5

veiligheidswaarschuwingen en alle instructies. Het Niet volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

Gebruiksdoelseinden

1. De accustrimmer/-bosmaaier/-graskantmaaier is uitsluitend bedoeld voor het maaien van gras, onkruid, struiken en ondergroei. Het mag Niet worden gebruikt voor enig ander doel, zoals randen bijwerken of heggen snoeien, aangezien dit tot letsel kan leiden.

Algemene instructies

1. Laat in geen geval personen die deze gebruiksaanwijzing Niet gelezen hebben, Personen (waaronder kinderen) met een verminderd lichamelijk, zintuiglijk of geestelijk vermogen, of gebrek aan

kennis en ervaring voor het gebruik van dit gereedschap. Kinderen dieren onder toezicht te staan omervoortezorgen datzijniet met het gereedschap spelen.

1. Lees alvorens het gereedschap te starten deze gebruiksaanwijzing om ubekend te make n met de juiste manier van omgaan met het gereedschap.
2. Leen het gereedschap Niet UIT aan een persoon met onvoldoende ervaring met of kennis van het omgaan met een bosmaier of graskantmaaier.
3. Wanner u het gereedschap uitleent, geeft u.altijd\ deze gebruiksaanwijzing erbij.
4. Hanteer het gereedschap met de hoogstmogelijkke zorg en aandacht.
5. Gebruik het gereedschap nooit na het gebruik van alcohol of drugs, of wanner u zich moe of ziek voelt.
6. Probeer nooit het gereedschap te wijzigen.
7. Houd u aan de regelgeving zoals die in uw land geldt voor het hanteren van bosmaaiers en graskantmaaiers.

Persoonlijke-veiligheidsuitrusting (zie afb. 1)

1. Draag een veriligeidshelm, veriligeidsbril en veriligeidshandschoenen om uzelf te beschemmen gegen rondvliegend afval en vallende voorwerpen.
2. Draag gehoorbescherming, zoals oorbeschemers, om gehoorschade te voorkomen.
3. Draag geschikte kleding en schoenen waarmee veilig kan worden gewerkt, zoals een werkoverall en stevige schoenen met antislipzolen. Draag geen losse kleding of sieraden. Loshangende kleding, sieraden en lang maar+knen verstrikt raken in bewegende delen.
4. Trek veiligheidshandschoenen aan voordat u het snijblad aanraakt. Een snijblad kan flinke snijwondenveroorzaken in blote handen.

Veiligheid op de werkplek

1. Bedien het gereedschap alleen bij goed zicht en daglicht. Bedien het gereedschap Niet in het donker of in mist.
2. Bedien het gereedschap Niet in een omgeving met explosiegevaar, zoals een omgeving met explosieve vloeistoffen, gassen of stof. Het gereedschap produeert vonden die de dampen of het stof kuren ontsteken.
3. Tijdens gebruik mag u nooit op een instabiele of gladde ondergrond of op een steile helling staan. Let in de winter op ijns en sneeuw, en zorg er altijd voor dat u stevig staat.
4. Houdijdens gebruik omstanders en dieren ten minste 15 meter uit de buurt van het gereedschap. Schakel het gereedschap uit zodia myselfd zichterbij komt.
5. Onderzoek het werkgebied op stenen en andere massieve voorwerpen voordat u met de werkzaamheden begint. Deze+kennen worden opgeworpen of terugslag verooorzaken en leden tot ernstig letsel en/of materiele schade.
6. WAARSCHUWING: Het gebruik van dit gereedschap kan stof opwerpen waarin chemische bestanddelen konnen zitten die ziekten aan de luchtwegen of andere ziekten konnen veroorzaken. Enkele voorbeelden van deze chemische bestanddelen zijn verbindingen die gezonden worden

in pesticiden, insecticiden, meststoffen en herbiciden. Het risico van deze blootstellingen varieert en hangt af van hoe vaak u dit soort werkzaamheden uitvoert. Om blootstelling aan deze chemische bestanddelen te verminderen:要去en de werkzaamheden uitgevoerd worden in een goed geventileerde werkomgeving en gebruikmakend van goedgekeurde veiligheidsmiddelen, zoals stofmaskers die ontworpen zichn om microscopisch kleine deeltjes te+kennen filteren.

1. Stel het gereedschap Niet bloot aan regen of natte omstandigheden. Als water binnendringt in het gereedschap, worden de kans op een elektrische schok groter.
2. Gebruik het gereedschap Niet als het Niet kan worden in- en uitgeschakeld met de aan-uitschakelaar. leder gereedschap dat Niet met de schakelaar kan worden bediend is gevaarlijk en moet eerst worden gerepareerd.
3. Voorkom onbedoeld starten. Controller dat de schakelaar in de uit-stand staat alvorens de accu aan te brengen, het gereedschap op te pakken of te dragen. Door het gereedschap te dragen met uw vinger op de schakelaar, of door het gereedschap op een voeding aan te sluiten terwijl de schakelaar aan staat, neemt de kans op ongevallen sterk toe.
4. Laad alleen op met de acculader aanbevolen door de fabrikant. Een acculader die geschikt is voor een bepaald type accu, kan brandgevaar opleveren indien gelebruikt met een ander type accu.
5. Gebruik het gereedschap uitsluitend met de waarvoort bestemde accu. Als u een andere accu erin gebruikt, kan dit leiden tot persoonlijk letsel of brand.
6. Als de accu Niet worden gebruikt, houdt u deze uit de buurt van metalen voorwerpen zoals paperclips, muntgeld, sleutels, schroeven en anderekleine metalen voorwerpen die een kortsluiting kannenveroorzakenussen de occupolen.Kortsluiting tussende occupolen kan leiden tot brandwonden of brand.
7. Onder zware gebruiksomstandigheden kan vloeistofuit de accu komen. Voorkom aanraking! Als u deze vloeistof per ongeluk aanraakt, wast u dit goed af met water. Als de vloeistof in uwogen komt, raadpleegt u een arts. Vloeistofuit de accu kan irritatie en brandwonden veroorzaken.

In gebruik nemen

1. Alvorens het gereedschap te monteren of af te stellen, verwijdert u de accu.
2. Trek veiligeidshandschoenen aan voordat u het snijblad hanteert.
3. Voordat u de accu aanbrengt, inspecteert u het gereedschap op beschadigingen, losse schroeven/ moeren en verkeerde montage. Sijp het snijblad als het bot is. Als het snijblad verbogen of beschadigd is, verwangt u hem. Controller of alle bedieningshendels en -schakelaars gemakkelijk konnen worden bediend. Maak de handgrepen schoon en droog.

4. Probeer nooit het gereedschap in te schakelen als het beschadigd is of nog Niet volledig gemonteerd is. Als u zich hier niet aan houdt, kan ernstig letsel ontstaan.

5. Verwijder alle verstelsleutels en -tangen voordat u het gereedschap inschakelt. Een sleutel of tang die nog aan een draaiend deel van het gereedschap vastzit, kan persoonlijk letselveroorzaken.

6. Stel het schouderdraagstel en de handgreep af op de lichaamsgroote van de gebruiker.
7. Wanner u een accu aanbrengt, controleert u of het snijgarnituur uw lichaam en andere voorwerpen, zoals de grond, Niet raakt. Dit kan bij het inschakelen gaan draaien en persoonlijk letsel, schade aan het gereedschap en/of materiele schade veroorzaken.
8. Verwijder alle verstelsleutels, -tangen en schede voordat u het gereedschap inschakelt. Een accessoire dat nog aan een draaiend deel van het gereedschap vastzit, kan persoonlijk letsel veroorzaken.

Bediening

1. In geval van nood schakelt u het gereedschap onmiddelijk uit.
2. Als u tijdens gebruik een ongebruikelijke situatie opmerkt (bijv. geluid, trillingen), schakelt u het gereedschapuit. Gebruik het gereedschap Niet meer totdat de orzaak is opgespoord en verholpen.
3. Het snijgarnituur blijn nog een korteijd draaien nadat het gereedschap isuitgeschakeld. Raak het snijgarnituur Niet onmiddelijk aan.
4. Gebruikijdens het werk het schouderdraagstel. Houd het gereedschap stevig gegen uw rechterzij.
5. Reik Niet te ver. Zorg alsijd voor een stevige stand en goede lichaamsbalans. Kijk uit voor verborgen obstakels, zoals boomstromken, boomwortels en greppels, om te voorkomen dat u valt.
6. Werk nooit op een ladder of in een boom om te voorkomen dat u de contrôle over het gereedschap verliest.
7. Nadat hard gegen het gereedschap is gestoten of het is gevallen, controleert u de conditie van het gereedschap voordat u de werkzaamheden hervat. Controleer de bedieningselementen en veiligheidsvoorzieningen op een juiste werkking. Als enige beschadiging zichtaar is of u twijfelt, vraagt u ons erkende servicecentrum om inspectie en reparatie.
8. Raak het tandwielhuis Niet aan. Het tandwielhuis wordtijdens gebruik erg warm.
9. Neem een pauze om te voorkomen dat u door vermoeidheid de controle over het gereedschap verliest. Wij adviseren u ieder uw 10 tot 20 minutes terusten.
10. Wanner u het gereedschap achechterlaat, al is het maar even, verwijdert u als tijd de accu. Een onbeheerd gereedschap met een aangebrachte accu kan door onbevoegden worden gezruikt en tot een ernstig ongeval leiden.
11. Als gras of takken bekneld raken tussen het snijgarnituur en de beschermkap, schakelt u altijd het gereedschap uit en verwijdert u de accu voordat u ze verwijdert. Als u dat Niet doet, kan het snijgarnituur gaan ronddraaien en ernstig letsel veroorzaken.

12. Als het snijgarnituur een steen of ander hard voorwerp raakt, schakelt u het gereedschap onmiddelijkukt. Verwijder daarna de accu en inspecteer het snijgarnituur.

13. Controleer het snijgarnituurijdens bedrijf veelvuldig op barsten of beschadigingen. Voordat uinspecteert, verwijdert u de accu en wacht u tot het snijgarnituur volledig tot stilstand is gekomen. Vervang een beschadigd snijgarnituur onmiddelijk, ook wanner het slechts oppervlakkige barsten vertoont.

14. Werk nooit boven heuphoogte.
15. Nadat u het gereedschap hebt ingeschakeld, wacht u tot het snijgarnituur een constant toerental heeft bereikt alvorens het maaien te starten.
16. Bij gebruik van een metalen snijblad, zwaait u het gereedschap gelijkmatig in halve cirkels van rechts waar links, zoals een zeis worden gebruikt.
17. Houd het gereedschap alleen vast bij het geisoleerde oppervlak waarhat het snijblad met verborgen bedrading in aanraking kuren komen. Wanner de snijbladen in aanraking komen met onder spanning staande draden, zullen de Niet-geisoleerde metalen delen van het gereedschap onder spanning komen te staan zodate gebruiker een elektrische schok kan krijgen.

Snijgarnituur

1. Gebruik een geschikt snijgarnituur voor de geplande werkzaamheden.

2. Nylondraad-snijkopen (graskantmaaikopen) maar geschikt voor het maaien van gazongras.

3. Metalen snijbladen zijn geschikt voor het maaien van onkruid, hoog gras, struiken, heesters, ondergroei, bosjes en dergelijk.

4. Gebruik nooit andere snijbladen, waaronder metalen meerdelige kettingen en vlegelmessen. Dit kan leiden tot ernstig letsel.

5. Gebruik.altijd de beschermkap van het snijgarnituur die geschikt is voor het snijgarnituur dat u gebruikt.

6. Bij gelebruik van een metalen snijblad voorkomt u dat terugslag kan optreden en bent u.altijd voorbereid op per ongeluk optredende terugslag.Raadpleeg het hoofdstuk "Terugslag".

Terugslag (stoot van het snijblad)

1. Terugslag (stoot van het snijblad) is een plotselinge reactie op een klemzittend of vastgelopen snijblad. Zodra dit optreed worden het gereedschap met groe kracht lijwaarts of in de richting van de gebruiker geworpen en kan het ernstig letsel veroorzaken.

2. Terugslag treedt met name op wonneer u met het snijbladsegment tussen 12 en 2 een gegen een hard voorwerp, struiken en takken met een diameter van 3cm of meer komt (zie afb.2).

3. Om terugslag te voorkomen:

4. gebruikt u het snijbladsegmentussen 8 en 11uur;

5. gebruikt u het snijbladsegment nooitussen 12en 2uur;
6. gebruikt u het snijbladsegment nooit tussen 11 en 12 uur en tussen 2 en 5 uur, behalte indien de gebruiker goed opgeleid en erg ervaren is en dit onder+zijn/haar eigenverantwoordelijkheid doet;
7. gebruikt u het snijblad nooit zichblij harde voorwerpen, zoals afrasteringen, muren, boomstammen en stenen, en
8. houdt u het snijblad nooit vertical voor werkzaamheden zoals het maaien van graskanten of Snoeien van heggen (zie afb. 3).

Trillingen

1. Personen met een slechte bloedsomloop die worden blootgesteld aan sterke trillingen,{kunnen verwondingen aan bloedvaten of het zenuwstelsel oplopen.Trillingen kuren de volgende symptomenveroorzaken in de vingers, handen of polsen: "slapen" (ongevoeligheid), tintelingen, pijn, stekend gevoel, veranderen van huidskleur of van de huid. Als een van deze symptomen zich voordoet, raadpleegt u uw huisarts!
2. Om de kans op deze "witte-vingerziekte" te verkleinen, houdt u uw handen warmijdens het werk en onderhoudt u het gereedschap en de accessoires goed.

Vervoeren

1. Alvorens het gereedschap te vervoeren, schakelt u hetuit en verwijdert u de accu. Bevestig de schede op het snijblad.
2. Wanner u het gereedschap vervoert, draagt u het horizontaal door de schacht vast te pakken.
3. Wanner u het gereedschap in een voertuig vervoert, zet u het goed vast om te voorkomen dat het omvalt. Als u dat Niet doet, kan het gereedschap en andere bagage beschadigd worden.

Onderhoud

1. Laat uw gereedschap onderhonden door ons erkende servicecentrum dat altijd uitsluitend gebruikmaakt van originele verrangingsonderdelen. Onjuiste reparatie en slecht onderhoud kan de levensduur van het gereedschap verkorten en de kans op ongevallen vergroten.
2. Alvorens enige onderhouds-, reparatie- of reinigingswerkzaamheden uit te voeren, schakelt u het gereedschap aktijd uit en verwijdert u de accu.
3. Draag aktijd veiligeidshandschoenen wonneer u het snijblad hanteert.
4. Verwijder algid stof en vuil vanaf het gereedschap. Gebruik voor dit doel nooit benzine, wasbenzine, thinner, alcohol, enz. Dit kan leiden tot verkleuren, cervormen of barsten van de kunststofdelen.
5. Draai na ieder gebruik alle bouten en moeren vast.
6. Probeer geen onderhouds- of reparatiewerkzaamheden uit te voeren die nicht worden beschreiben in de gebruiksaanwijzing. Vraag ons erkend servicecentrum om dergelijkere werkzaamheden uit te voeren.
7. Gebruik alkijd uitsluitend once originele verwangingsonderdelen en accessoires. Als u onderdelen of accessoire van derden gebruikt, kan het gereedschap defect raken, eigendommen worden beschadigd en/of ernstig letsel worden veroorzaakt.
8. Verzoek regelmatig ons erkend servicecentrum om het gereedschap te inspecteren en onderhoden.

Opslag

1. Alvorens het gereedschap op te bergen, voert u alle reinigings- en onderhoudswerkzaamhedenuit. Verwijder de accu. Bevestig de schede op het snijblad.

2. Berg het gereedschap op een droge en hoge of afgeslotenplaats op, buiten bereik van kinderen.

3. Laat het gereedschap nooit ergens tegenaan leunen, zoals gegen een muur. Anders kan deze plotseling omvallen en letsel veroorzaken.

EHBO

1. Zorg dat er alkijd een EHBO-doos in de buurt is. Vervang onmiddelijk elk item dat uit de EHBO-doos is genomen.

2. Geef de volgende informatie wanner u om hulp vraagt:

3. Plaats van het onceval

4. Beschrijving van het onceval
   Aantal gewonnen
   -Aard van de verwondingen
   -Uw naam

BEWAAR DEZE INSTRUCTIES

WAARSCHUWING:

Laat u NIET misleiden door een vals gevoel van comfort enbekendheid met het gereedschap (na veelvuldig gebruik) en neem alle verilgheidsvoorschriften van het betreffende product alsijd strikt in acht. VERKEERD GEBRUIK of het net volgen van de verilgheidsinstrumenties in deze gebruiksaanwijzing kan leiden tot ernstig persoonlijk letsel.

BELANGRIJKE

VEILIGHEIDSINSTRUCTIES ENCO07-8

VOOR ACCU'S

1. Alvorens de accu in gebruik te nemen, leest u erst alle instructies en waarschuwingsopschriften op (1) de acculader, (2) de accu en (3) het apparaat waarin de accu worden aangebracht.
2. Haal de accu Niet uit elkaar.
3. Als de gebruikstijd aanzienlijk korter is geworden, stopt u onmiddellijk met het gebruik. Anders kan dit leiden tot kans op oververhitting, möglichke brandwonden en zelfs een explosie.
4. Als de elektrolyt in uw ogen komt, wast u deze uit met schoon water en raadpleegt u onmiddelijk een arts. Dit kan leiden tot verlies van gezichtsvermögen.
5. Sluit de accu nicht kort:

(1) Raak de occupolen Niet aan met enig geleidend materiaal.
(2) Bewaar de accu Niet op een plaats waar deze in aanraking kan komen met andere metalen voorwerpen, zoals spijkers, munten, enz.
(3) Stel de accu Niet bloot aan water of regen. Kortsluiting van de accu kan leiden tot een hogestroomsterkte, oververhitting, möglichke brandwonden en zelfs een defect.

1. Bewaar het gereedschap en de accu Niet opplaatsen waar de temperatuur kan oplopen tot 50^ of hoger.

2. Werp de accu Niet in een vuur, zichs nicht als deze al ernstig beschadigd of helemaal versleten is. De accu kan in een vuur exploderen.

3. Wees voorzichtig dat u de accu Niet LAST vallen of ergens tegenaan stoot.

4. Gebruik nooit een beschadigde accu.
5. Neem deplaatselijke regelgeving met betrekking tot het weggooien van de accu inRCT.

BEWAAR DEZE INSTRUCTIES.

Tips voor een lange levensduur van de accu

1. Laad de accu op voordat deze volledig leeg is.
   Wanner er merkt dat het gereedschap minder vermogen heeft, stopt u met het gebruik ervan en laadt u eerst de accu op.
2. Laad nooit een volledig opgeladen accu op.
   Te lang opladen verkort de levensduur van de accu.
3. Laad de accu op bij een omgevingstemperatuur van 10^ tot 40^ . Laat een warme accu eerst afkoelen voordat u deze oplaadt.
4. Laad de accu ieder halfaar op als u deze gedurende een langtijd nicht gebruikt.

Beschrijving van de onderdelen (zie afb 4)

BESCHRIJVING VAN DE FUNCTIONS

WAARSCHUWING:

• Zorg ervoor dat het gereedschap is uitgeschakeld en dat de accu is verwijderd voordat u de werkking van het gereedschap aanpast of controleert. Als het gereedschap Niet wordt uitgeschakeld en de accu Niet uit het gereedschap wordt verwijderd, kan dat na per ongeluk inschakelen leiden tot ernstig persoonlijk letsel.

De accu aanbrengen en verwijderen (zie afb. 5)

LETOP:

• Schakel het gereedschap algid uit voordat u de accu aanbrengt of verwijdert.
• Houd het gereedschap en de accu stevig vastijdens het aanbrengen of verwijderen van de accu. Als u het gereedschap en de accu Niet stevig vasthoudt,+kennen deze uit uw handen glippen en beschadigd raken,of kan persoonlijk letsel wordenveroorzaakt.

Om de accu te verwijderen versusluft u de knop aan de voorkant van de accu en schuift u tegelijkertijd de accu eraf.

Om de accu aan te brengen, lijnt u de lip op de accuuit met de groef in de behuizing en duwt u de accu op zijnplaats. Steek de accu zo ver möglichk erin tot u een klikgeluid hoor. Als u het rode deel aan de bovenkant van de knop kurzien, is de accu Niet goed aangebracht.

A LET OP:

• Breng de accu allijd helemaal aan totdat het rode deel nicht meer zichtaar is. Als u dit nicht doet, kan de accu

per ongeluk uit het gereedschap vallen en letselveroorzaken bij u of anderen in uw omgeving.

• Breng de accu nicht met kracht aan. Als de accu nicht gemakkelijk erin kan worden geschoven, worden deze nicht goed aangebracht.

OPMERKING:

• Het gereedschap werkt nicht als slechts een accu is aangebracht.

Gereedschap-/accubeveiligingsystem

Het gereedschap is uitergerust met een gereedschap-/ accubeveiligingssysteme. Dit systeem schakelt automatisch de voeding maar de motor uit om de levensduur van het gereedschap en de accu te verlengen. Het gereedschap zaijdens gebruik automatisch stoppen wanner het gereedschap of de accu zich in een van de volgende omstandigheden bevindt: Onder bepaalde omstandigheden.gaan de indicatorlampjes branden.

Overbelastingsbeveiling

Wanner het gereedschap worden gezruikt op een manier waardoor een abnormaal hoge stroom worden getrokken, stopt het gereedschap automatisch en knipperen de accuindicatorlampjes. Schakel in die situatie het gereedschapuit en stop het gezruik dat ertoe leidde dat het gereedschap overbelast werden. Schakel daarna het gereedschap in om het wee te starten.

Oververhittingsbeveiliging voor het gereedschap (zie afb. 6)

Wanner het gereedschap oververhit is, stopt het gereedschap automatisch en knippert de aan-indicator gedurende ongeveer 60 seconden. In die situationaar u het gereedschap eerst afkoelen voordat u het gereedschap opnieuw inschakelt.

Oververhittingsbeveiliging voor de accu

Wanner de accu oververhit is, stopt het gereedschap automatisch en brandt de accu-indicatorlampjes. Het gereedschap start Nieteer, ook Niet wanner de aanuitschakelaar worden ingeknepen. In die situatieaat u de accu eerst afkoelen voordat u het gereedschap opnieuw inschakelt.

OPMERKING:

De oververhittingsbeveiliging van de accu werkt alleen met een accu waarop het ster-merkteken staat (zie afb. 7).

Bveiliging gegen te ver ontladen

Als de acculading laag is, stopt het gereedschap automatisch. Als het gereedschap Niet werkt, ook nicht wanner de schakelaars worden bediend, verwijdert u de accu's vanaf het gereedschap en laadt u de accu's op.

Accu-indicatorlampjes voor resterende acculading (zie afb. 8)

Druk op de testknop zodate de accu-indicatorlampjes de resterende acculading aangeven. De accu-indicatorlampjes geben per accu de resterende acculading aan.

Accu-indicatorlampjes voor resterende acculading

Accu-indicatorlampjes (Accu 1 of accu 2)		Resterende acculading
:Aan:Uit:Knippert
		50% tot 100%
		20% tot 50%
		0% tot 20%
		Laad de accu op.

014809

Abnormaal branden/knipperenijdens gebruik

Accu-indicatorlampje		Toestand: Aan : Uit
■	□
Accu 1 Accu 2
↑↓□□□	□□□↓↑	Er kan een storing in het gereedschap় opgetreden.
↑↓□□□	□□□↑	Er kan een storing in het gereedschap় opgetreden.
↑↓□□□	□□□↑	De beveiligingsfunctie van een accu met het ster-merkteken is in werkig getreden (oververhitting).
↑↓□□	□□□	Geringe resterende acculading. Laad de accu op.
↑↓□□	□□□	Het gereedschap heeft een abnormaal hogespanning gedetecteerd. Vervang de accu.

014811

De indicatorlampjes geen diverse toestanden aan met behulp van de accu-indicatorlampjes voor resterende acceluling.

In- en uitschakelen

WAARSCHUWING:

• Controller altijd, voordat u de accu in het gereedschap steekt, of de aan-uitschakelaar op de juiste manier schakelt en weer terugkeert maar deuit-stand nadat deze is losgelaten. Knijp de aanuitschakelaar Niet hard in zonder de uitvergrendeling in te draaien. Hierdoor kan de aanuitschakelaar stuk gaan. Het gebruik van

gereedschap met een schakelaar die nicht goed werkt, kan leiden tot verlies van contrôle en ernstig persoonlijk letsel.

Druk op de aan-uitknop op de behuizing zodat het gereedschap is ingeschakeld en de aan-indicator brandt (zie afb. 6).

Voor model AT-3724 U (zie afb. 9)

Voor model AT-3731 C (zie afb. 10)

Om te voorkomen dat de aan-uitschakelaar per ongeluk wordt bediend, is een uit-vergrendeling aangebracht. Om het gereedschap te starten, draait u de uitvergrendeling en knijpt u verrolgens de aan-uitschakelaa in. Laat de aan-uitschakelaar los om het gereedschap te stoppen.

OPMERKING:

• Nadat op de aan-uitknop is gedrukt en het gereedschap een minuut Niet is bediend, worden het gereedschap automatisch uitgeschakeld.

Omkeerschakelaar voor verwijdersen van vuil

WAARSCHUWING:

• Controller altijd of het gereedschap isuitgeschakeld en de accu is verwijderd voordat u onkruid of vuil verwijdert dat verstrikt zit rond het snijgarnituur en nicht kon worden verwijderd door de omkeerschakelaar te bedieren. Als het gereedschap Niet wordtuitgeschakeld en de accu Niet uit het gereedschap wordt verwijderd, kan dat na per ongeluk inschakelen leiden tot ernstig persoonlijk letsel.

Voor model AT-3724 U (zie afb. 11)

Voor model AT-3731 C (zie afb. 12)

Dit gereedschap is uitgerust met een omkeerschakelaar die alleen bedoeld is om de draairichting om te keren zodate dit kan worden gebruikt om onkruid of vuil te verwijderen dat verstrikt zit in het snijgarnituur. Om het gereedschap te bedieren moet normal gesproken op de "A"-kant van de schakelaar zijn ingedrukt. Om onkruid of vuil te verwijderen dat verstrikt zit rond het draaiende snijgarnituur, kan de draairichting worden omgekeerd door de "B"-kant van de schakelaar in te drukken. In de stand voor de omgekeerde draairichting za het gereedschap slechts een korteijd werkden, waarna het gereedschap automatisch worden uitgeschakeld.

KENNISGEVING:

• Controller altijd de draairichting alvorens het gereedschap te gebruiken.
• Gebruik de omkeerschakelaar alleen nadat het gereedschap volledig tot stilstand is gekomen. Als u de draairichting verandert voordat het gereedschap volledig stilstaat, kan het gereedschap worden beschadigd.

Snelheidsregelaar (zie afb. 13)

De slelheid van het gereedschap kan worden ingesteld door de slelheidsregelaar te draaien. Draai de slelheidsregelaar rechtsom voor een hogere slelheid en linksom voor een lagere slelheid.

Nylondraad-snijkop (los verkrijgbaar accessoire voor een gereedschap dat verkocht is met een snijblad)

Nylondraad-snijkop

KENNISGEVING:

• Probeer Niet de snijkop op de grond te stoten om nylordraad aan te voeren verwijl het gereedschap op een hoog toerental draait. Als het gereedschap bij een hoog toerental op de grond worden gestoten, kan de nylordraad-snijkop worden beschadigd.
• Het aanvoeren van nylondraad zaal Niet goed werken wonneer de snijkop Niet draait (zie afb. 14).

De nylondraad-snijkop is een dubbele-draadkop uitgerust met een stoot-aanvoermechanisme.

Om ervoor te zorgen dat de nylondraad aangevoerd worden,要去 de snijkop op de grond gestoten worden terwijl deze op een laag toerental draait.

OPMERKING:

Als de nylondraad nicht automatisch worden aangevoerd wanneer de snijkop op de grond worden gestoten, volgt u de procedures die zich beschreiben onder "Onderhoud" om de nylondraad opnieuw op te wikkelen of te verrangen.

DE ONDERDELEN MONTEREN

WAARSCHUWING:

• Controller altijd of het gereedschap isuitgeschakeld en de accu is verwijderd alvorens enige werkzaamheden aan het gereedschap teverrichten. Als het gereedschap Niet wordenuitgeschakeld en de accu Niet uit het gereedschap wordt verwijderd, kan dat na per ongeluk inschakelenleiden tot ernstig persoonlijk letsel.
• Start het gereedschap nooit voordat het volledig is gemonteerd. Door het gereedschap in een gedeelrijk gemonteerde toestand te latent werken, kan dat na per ongeluk inschakelen leiden tot ernstig persoonlijk letsel.

De handgreep monteren

Voor model AT-3724 U (zie afb. 15)

Schuif de handgreep over het uiteinde van de fietsstuurhandgreep, zoals afgebeeld. Lijn het schroefgat in de handgreep uit met het schroefgat in de fietsstuurhandgreep. Draai de schroef stevig aan.

Monteer de handgreepklem en de handgreepbevestiging met behulp van vier schroeven aan de schacht. Zorg ervoor dat de afstandshoender zich op de schacht bevindt:tussen de handgreepklem/-bevestiging en het bevestigingsoog.

Plaats de handgreep:tussen de handgreepklem en de handgreepbevestiging.

Stel de handgreep af onder een hoek die u een comfortabele werkhouding biedt en zet deze daarna vast door de knop met de hand vast te draaien (zie afb. 16).

Voor model AT-3731 C (zie afb. 17)

Monteer de handgreep op de schacht en zet hem vast met twee inbusbauten. Zorg ervoor dat de afstandshoeder zich op de schacht bevindt:tussen de voorhandgreep en dechterhandgreep.Verwijder of verkort de afstandshoeder Niet.

De beschemkap aanbrengen

WAARSCHUWING:

• Gebruik het gereedschap nooit zonder dat de beschermkap is aangebracht, zoals aangegeven in de afbeelding. Als u zich hier Niet aan houdt, kan ernstig persoonlijk letsel worden veroorzaakt.

Voor snijblad (alleen voor model AT-3724 U) (zie afb. 18)

Monteer het uitsteeksel van de beschemrkapklem op het tandwielhuis tot de positie ervan is uitgelijnd met het etiket op de schacht.

Bevestig de beschemkap met behulp van de twee bouten op de beschemkapklem en draai met behulp van de inbussleutel beiden bouten gelijkmatig vast (zie afb. 19).

Voor de nylondraad-snijkop

Voor model AT-3731 C (zie afb. 20)

Lijn de uitsteeksels op het beschemkap-deeluit met degroeven in de beschemkap.

Lijn de uitsteeksels op het beschemkaphouder-deeluit met de groeven in de beschemkaphouder (zie afb. 21). Nadat de beschemkap en de beschemkaphouder zich bevestigd, draait u de inbusbouten stevig vast (zie afb. 22).

Voor model AT-3724 U (los verkrijgbaar)

Verwijder de inbusbauten met de inbussleutel. Verwijder verzolgens de beschemkapklem en de beschemkap (zie afb. 23).

Monteer het beschemkap-deel en het beschemkaphouder-deel op het tandwiehuis.

Om de beschemkap voor de nylondraad-snijkop te monteren, volgt u de montageprocedure die erder werden beschreiben (zie afb. 24).

De beschembeugel aanbrengen

1 LET OP:

• Wacht totdat de snijkop volledig tot stilstand is gekomen voordat u de beschemmeugel bedient. Bedien de beschemmeugel nicht met uw voet.

Om de kans te verkleinen dat u voorwerpen aan de voorkant van de snijkop beschadigt,plaatst u de beschemmeugel zodat deze voorkomt dat de nylordraad het voorwerp kan raken (zie afb. 25).

Trek de uiteinden van de beschemmeugel iets maar buiten en steek ze daarna in de gaten in de beschemkap (zie afb. 26).

OPMERKING:

Trek de uiteinden van de beschemmeugel Niet te ver waar buiten. Als u dit doet,+kunnen ze afbreken.

Als de beschermbeugel nicht in gebruik is, klapt u hem omhoog in de ongebruikte stand (zie afb. 27).

De nylondraad-snijkop aanbrengen

LETOP:

• Alsijdens gebruik de nylondraad-snijkop per ongeluk een steen of hard voorwerp raakt,要去 graskantmaier worden gestopt en op beschadigingen worden gecontroleerd. Als de nylondraad-snijkop beschadigd is,要去 deze onmiddelijk worden verrangen. Het gebruik van een

beschadigde nylondraad-snijkop kan leiden tot ernstig persoonlijk letsel.

KENNISGEVING:

• Gebruik.altijd een originele nylordraad-snijkop van Dolmar.

Draai het gereedschap ondersteboven zodat u de nylordraad-snijkop gemakkelijk kurz verrangen. Steek de inbussleutel in de opening in het beschemkapdeksel en draai met de inbussleutel de ontvangerring tot deze worden vergrendeld. Breng de nylordraad-snijkop rechtstreeks aan op de as met schroefdraad en bevestig hem door hem linksom te draaien. Haal de inbussleutel eruit.

Om de nylordraad-snijkop te verwijderen, houdt u met de inbussleutel de ontvangerring op+zijnplaats en draait u tegelijkkertijd de nylordraad-snijkop rechtsom (zie afb.28).

Het snijblad monteren (afhankelijk van het land)

WAARSCHUWING:

• De buitendiameter van het snijblad moet 230 mm zijn. Gebruik nooit een snijblad met een buitendiameter groter dan 230 mm.

LET OP:

• Het snijblad要去 goed geslepen zich en vrij় van barsten of breuken. Slijp of verrang het snijblad na elkde drie uw gebruik.
• Draag altijd beschermende handschoenen wanner u het snijblad hanteert.
• Bevestig altijd de schede over het snijblad wonneer hert gereedschap Niet in gebruik is of worden vervoerd.
• De bevestigingsmoer van het snijblad (met veerring) verslijk na verloop vanijd. Als u slijtage of verrorming van de veerring opmerkt, moet u de moer cervangen. Vraag uwplaatselijk erkende servicecentrum de onderdelen te bestellen.

KENNISGEVING:

• Gebruik.altijd een origineel Dolmar-snijblad.

Draai het gereedschap ondersteboven zodate u het snijblad gemakkelijk kutn verrangen.

Om het snijblad te verwijderen, steekt u de inbussleutel door de opening in het beschemkapdeksel en het tandwielhuis. Draai met de inbussleutel de ontvangerring tot deze worden vergrendeld. Draai de zeskantmoer (met linksdraaiend schroefdraad) los met de dopsleutel en verwijdder de moer, klemring en inbussleutel (zie afb. 29). Monteer het snijblad op de as zodat de nok van de ontvangerring past in de inkeping in het middengat van het snijblad. Plaats de klemring en bevestig het snijblad met de zeskantmoer met een aantrekkoppel van 13 tot 23 Nm terwijl u de ontvangerring gegenhoudt met de inbussleutel (zie afb. 30).

Zorg ervoor dat het snijblad met de goede Kant omhoog wijst voor linksom draaien (zie afb. 31).

Opbergplaats van de inbussleutel (zie afb. 32)

Wanner u de inbussleutel nicht gebruikt, bergt u deze op de plaats aangegeven in de afbeelding op, om te voorkomen dat deze worden verloren.

BEDIENING

Correct omgaan met het gereedschap (AT-3724 U)

Correcte lichaamshouting

WAARSCHUWING:

• Houd het gereedschap altijd aan de rechterkant van uw lichaam zodate de linkerhelft van de fietsstuurhandgreep zichrecht voor uw lichaam bevindt. Een correcteplaatsing van het gereedschap geeft een maximale controle over het gereedschap en verkleint de kans op ernstig persoonlijk letselveroorzaakt door terugslag.

Zoals aangegeven in de afbeelding, trek het schouderdraagstel aan en hang het gereedschap stevig gegen uwrechtzerijde zodate de linkerhelft van de fietsstuurhandgreep zichrecht voor uw lichaam bevindt (zie aff. 33).

Bevestiging van het schouderdraagstel (zie afb. 34) Draag het schouderdraagstel op uw rug en gesp het zich zodate u een klikgeluid hoort. ControllerDat het Niet losgetrokken kan worden door eraan te trekken. Hang het gereedschap aan het schouderdraagstel, zoals afgebeeld.

WAARSCHUWING:

• Let er goed op dat u te allen tijde de contrôle over het gereedschap behoudt. Zorg ervoor dat het gereedschap zich Niet in uwrichting of in de richting van iemand die in de buurt staat beweegt. Als u dat Niet doet, kan dat leiden tot ernstig letsel.

De positie van het bevestigingsoog en het schouderdraagstel veranderen

Als u een accu of accesaire omwisselt voor een andere, kan het zwaartepunt van het gereedschap verschuiven. In dat geval, verandert u de positie van het bevestigingsoog en de lengte van het schouderdraagstel als volgt. Om de positie van het bevestigingsoog te veranderen, draait u de schroef van het bevestigingsoog los met behulp van de bijgeleverde sleutel enverschuift u daarna het bevestigingsoog en het kussen. Het kussen kan gemakkelijk worden verschoven door het te verdraaien. Verander de positie van het bevestigingsoog en de lengte van het schouderdraagstel zadanig dat: (zie afb. 35)

• het bevestigingsoog zich 750~mm ofeer boven de grond bevindt,
• het snijgarnituur zich tussen 100mm en 300mm boven de grond bevindt en
• het onbeschemde deel van het snijgarnituur horizontal gezien 750~mm ofeer van het bevestigingsoog verwijderd is.

Nadat de positie van het bevestigingsoog is veranderd, draait u de schroef stevig vast met behulp van de bijgeleverde sleutel.

Correct omgaan met het gereedschap (AT-3731 C)

Correcte lichaamshouting

WAARSCHUWING:

• Houd het gereedschap algijd aan de rechterkant van uw lichaam zodate beugelhandgreep zichrecht voor uw lichaam bevindt. Een correcteplaatsing van het gereedschap geeft een maximalecontrole over het gereedschap en verkleint de kans opernestig persoonlijk letsel veroorzaakt door terugslag.Zoals aangegeven in de afbeelding, steekt u uwrechtearm en hoofd door het schouderdraagstel zodatehet op uw linkerschouder hangt en houd het gereedschapaan de rechterkant van uw lichaam zodate debeugelhandgreep zichrecht voor uw lichaam bevindt (zieafb.36).

Bevestiging van het schouderdraagstel (zie afb. 37)

Nadat u het schouderdraagstel hebt aangetrokken, kan het gereedschap eraan gehangen worden door de gespen aan zowel de gereedschapshaak als het schouderdraagstel aan elkaar te bevestigen. ControllerDat de gespen volledig op hun plaats klikken en vergrendelen.

Losmaken (zie afb. 38)

De gesp is voorzien van een snelontgrendeling die kan worden gezruikt door eenvoudigweg de zijkant van de gesp in te knijpen.

WAARSCHUWING:

• Let er goed op dat u te allen tijde de contrôle over het gereedschap behoudt. Zorg ervoor dat het gereedschap zich Niet in uwrichting of in de richting van iemand die in de buurt staat beweegt. Als u de controle over het gereedschap verliest, kan dat leiden tot ernstig letsel van de gebruiker en omstanders.

ONDERHOUD

WAARSCHUWING:

Zorg er altijd voor dat het gereedschap isuitgeschakeld en de accu is verwijderd, voordat ueen inspectie of onderhoud aan het gereedschapuitvoert. Als het gereedschap Niet wordtuitgeschakeld en de accu Niet uit het gereedschap wordt verwijderd, kan dat na per ongeluk inschakelen leiden tot ernstigpersonlijk letsel.

KENNISGEVING:

Gebruik nooit benzine, wasbenzine, thinner, alcohol, enz.
Dit kan leiden tot verkleuren, verrormen of barsten.

Tandwiehuis smeren met vet (zie afb. 39)

Breng smeervet (Shell Alvania 2 of gelijkwaardig) aan in het tandwielhuis. Verwijder elke 30 uur de zeskantbout en vul verrolgens vet bij door de smeeropening. (Origineel Dolmar-smeervet kan worden aangeschaft bij uw Dolmardealer.)

De nylondraad verrangen

WAARSCHUWING:

• Controller of het deksel van de nylondraad-snijkop goed op de behuizing is bevestigd, zoals hieronder beschreiben. Als u het deksel Niet stevig bevestigt, kan de nylondraad-snijkop uit elkaar vliegen en ernstig persoonlijk letsel veroorzaken.

Druk de twee vergrendelingen op gegenovergestelde zichden van de behuizing in om het deksel eraf te halen (zie afb. 40).

Snijd een nylondraad af van 3 tot 6 meter. Vouw de nylondraad dubbel waar bij de ene Kant 80 tot 100 mm langer is dan de andere (zie afb. 41).

Haak het midden van de nieuwe nylordraad in de inkening in het midden van de draadspoelussen de 2 kanalen waarin de nylordraad moet worden opgewiekeld.

Wikkel.beide uiteinden stevig op de draadspoel in derichting aangegeven op de snijkop met LH voor linkerwikkelrichting (zie afb.42).

Wikkel op 100 mm na de volledige lenghte van de nylordraad op de draadspoel, en haak de uiteinden tijdelijk in de inkeping in de zijkant van de draadspoel (zie afb. 43).

Plaats de draadspoel op het deksel zodate de groeven en uitsteeksels op de spoel overeenkomen met die op het deksel. Maak nu de uiteinden van de nylondraad los uit hun tijdelijke positie en voer de nylondraden door de oogjes zodate ze uit het deksel steken (zie afb. 44).

Lijn het uitsteeksel op de onderkant van het dekseluit met de sleuven van de oogjes. Druk daarna het deksel stevig op de behuizing zodat hij worden vergrendeld. Controller of de vergrendelnokken zich volledig spreiden in het deksel (zie afb. 45).

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparations, onderhoud en afstellenen te worden uitgevoerd door een erkend DOLMAR-servicecentrum, en altijd met gebruikmaking van originele DOLMAR-verbangingsonderdelen.

PROBLEM OPLOSSEN

Alvorens om reparatie te verzoeken, voert u eerst zich een inspectie uit. Als u een probleem ondvindt dat nicht in deze handleiding worden beschreiben, mag u Niet proberen het gereedschap uit elkaar te halen. Vraag inplaats waarvan een erkend Dolmar-servicecentrum, en.altijd met gebruikmaking van originele Dolmar-verbangingsonderdelen, het gereedschap te repareren.

Toestand tijdens defect Oorzaak Handeling
Motor loopt nicht.	De accu'sarend Niet aangebrachte. Breng	de accu's aan.
	Probleem met de accu (lage spanning).	Laad de accu op. Als het opladen Niet helpt, verwangt u de accu.
	De aandrijving werknet Niet goed.	Vraag uwplaatselijke, erkende servicecentrum het gereedschap te repareren.
De motor stopt na kort te hebben gedraaid.	De draairichting is omgekeerd.	Verander de draairichting met de omkeerschakelaar.
	De accu is bijna leeg.	Laad de accu op. Als het opladen Niet helpt, verwangt u de accu.
	Oververhitting.	Stop het gebruik van het gereedschap en LAST het afkoelen.
Het gereedschap bereikt het maximale toerental nicht.	De accu is Niet goed aangebrachte.	Breng de accu aan zoals beschreven in deze gebruiksaanwijzing.
	Het accuvermogen neemt af.	Laad de accu op. Als het opladen Niet helpt, verwangt u de accu.
	De aandrijving werknet Niet goed.	Vraag uwplaatselijke, erkende servicecentrum het gereedschap te repareren.
Het snijgarnituur draait nicht: stop het gereedschap onmiddelijk!	Een vreemd voorwerp, zoals een tak, zit vastgeklemdussen de beschermkap en de nylordraad-snijkop.	Verwijder het vreemde voorwerp.
	De bevestigingsmoer van het snijblad zit los.	Draai de moer goed vast, zoals beschreven in deze gebruiksaanwijzing.
	Het snijblad is verbogen. Vervang het sijnoblad.
	De aandrijving werknet Niet goed.	Vraag uwplaatselijke, erkende servicecentrum het gereedschap te repareren.
Abnormale trillingen: stop het gereedschap onmiddelijk!	Eén uiteinde van de nylordraad is afgebrozen.	Stoot de nylordraad-snijkop gegen de grond terwijl deze draait zDat十几年e nuordy nylondraad worden aangevoerd.
	Het snijblad is verbogen, gescheurd of versleten.	Vervang het snijblad.
	De bevestigingsmoer van het snijblad zit los.	Draai de moer goed vast, zoals beschreven in deze gebruiksaanwijzing.
	Het snijblad is Niet goed bevestigd.
	De aandrijving werknet Niet goed.	Vraag uwplaatselijke, erkende servicecentrum het gereedschap te repareren.
Het snijgarnituur en de motor+kennen Niet stoppen: verwijder de accu onmiddelijk!	Elektrische of elektronische storing.	Verwijder de accu en vraag uwplaatselijk erkende servicecentrum het gereedschap te repareren.

014837

VERKRIJGBARE ACCESSORIES

LETOP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Dolmar-gereedschap dat in deze gebruiksaanwijzing worden beschreiben. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijk letsel opleveren. Gebruik de accessoires of hulpstukken uitsluitend voor de aangegeven gebruiksdoeleinden.

Mocht u meer informatie wollen hebben over deze accessoires, dan kunt u contact opnemen met uwplaatselijkde Dolmar-servicecentrum.

• Snijblad
  Nylondraad-snijkop

• Nylondraad (snijdraad)

• Originele Dolmar-accu en -lader

OPMERKING:

• Sommige items op de lijst+kunnen,zijn inbegrepen in de doos van het gereedschap als standardtoebehoren. Zij+kunnen van land tot land verschillen.

ESPNOL (Instrucciones originales)

Hold en afstand pa mindst 15 m.

Undgä tilbageslag.

Baehjelm, beskyttelsessbriller og horeværn.

Bae beskytteseshandsker.

Hold en afstand pa mindst 15 m.
