Producttype	Effectmachine (rook en bellen)
Merk	BeamZ
Model	SB1500LED
Voeding	220-240 V ~ 50 Hz
Zekering	10-16 A
Omgevingstemperatuur in gebruik	5 °C tot 35 °C
Handmatige rookvolumeregeling	0 % tot 100 %
Uitstootinterval (Timer)	1 tot 100 seconden
Uitstootduur (Timer)	1 tot 100 seconden
Uitgangsvolume (Timer)	0 % tot 100 %
DMX-besturing	Ja, via XLR 3-polige aansluiting
Instelbaar DMX-adres	Ja
LED-programma's	0 tot 11 programma's
LED-snelheid / Strobe	Instelbaar
Maximale temperatuur verwarmingselement	285 °C tot 330 °C
LED/rook synchronisatiemodus	Ja (LED Sync)
Vloeistoftype	Hoogwaardige bellenvloeistof (ref. 160.575)
Reiniging van optica	Elke maand (extern), elke 30-60 dagen (intern)
Reiniging van ventilatoren	Elke maand
Montage op hoogte	Minimale afstand 50 cm van brandbare materialen, 1 m van oppervlakken voor koeling
Veiligheidskabel	Aanbevolen voor plafondmontage
Garantie	Naleving van instructies vereist

Veelgestelde vragen - SB1500LED BeamZ

Welk type vloeistof moet ik in het reservoir gebruiken?

Gebruik een hoogwaardige bellenvloeistof, zoals de door de fabrikant aanbevolen referentie 160.575. Gebruik geen rookvloeistof.

Hoe stel ik de rookuitstoot handmatig in?

Druk op de Lock-knop voor continue uitstoot op het ingestelde volume in 'Man Vol Out', of op de MANUAM-knop voor uitstoot op 100% zolang u ingedrukt houdt.

Hoe gebruik ik de Timer-functie?

Druk op de Timer-toets om deze te activeren. Het apparaat geeft rook af met het ingestelde interval (Interval Set) gedurende de ingestelde duur (Duration Set) en op het volume 'Volume Out'. Druk nogmaals op Timer om te deactiveren.

Hoe sluit ik de machine aan op DMX?

Gebruik een XLR 3-polige aansluiting. Verbind de DMX-uitgang van de controller met de ingang van de machine en sluit de machines in keten aan. Sluit de lijn af met een weerstand van 120 ohm tussen signaal (-) en signaal (+) op een XLR 3-polige stekker aangesloten op de uitgang van het laatste apparaat.

Hoe stel ik het DMX-adres in?

Druk op MODE totdat 'Add' op het display verschijnt. Gebruik de UP/DOWN-toetsen om het startadres in te stellen. Zorg ervoor dat er geen overlapping is met andere apparaten.

Hoe vaak moet ik de optische lenzen reinigen?

Reinig de externe optica minstens één keer per maand en de interne optica elke 30 tot 60 dagen. Gebruik een zachte doek en glasreiniger.

Waarom warmt het apparaat niet op?

Controleer of de maximale temperatuur (Temper Max) is ingesteld tussen 285°C en 330°C. Als het probleem aanhoudt, controleer dan de zekering en de voeding.

Kan ik een dimmer gebruiken?

Nee, sluit het apparaat nooit aan op een variabele weerstand of dimmer. Gebruik uitsluitend een wandcontactdoos 220-240 V/50 Hz met beveiliging.

Wat moet ik doen als het apparaat bij het eerste gebruik een geur afgeeft?

Dat is normaal; de geur verdwijnt na een korte gebruiksduur. Zorg voor voldoende ventilatie.

Hoe vervang ik een defecte zekering?

Koppel het apparaat los. Open de zekeringhouder aan de achterzijde met een kleine schroevendraaier, verwijder de oude zekering en vervang deze door een zekering van hetzelfde type en dezelfde waarde. Sluit de zekeringhouder.

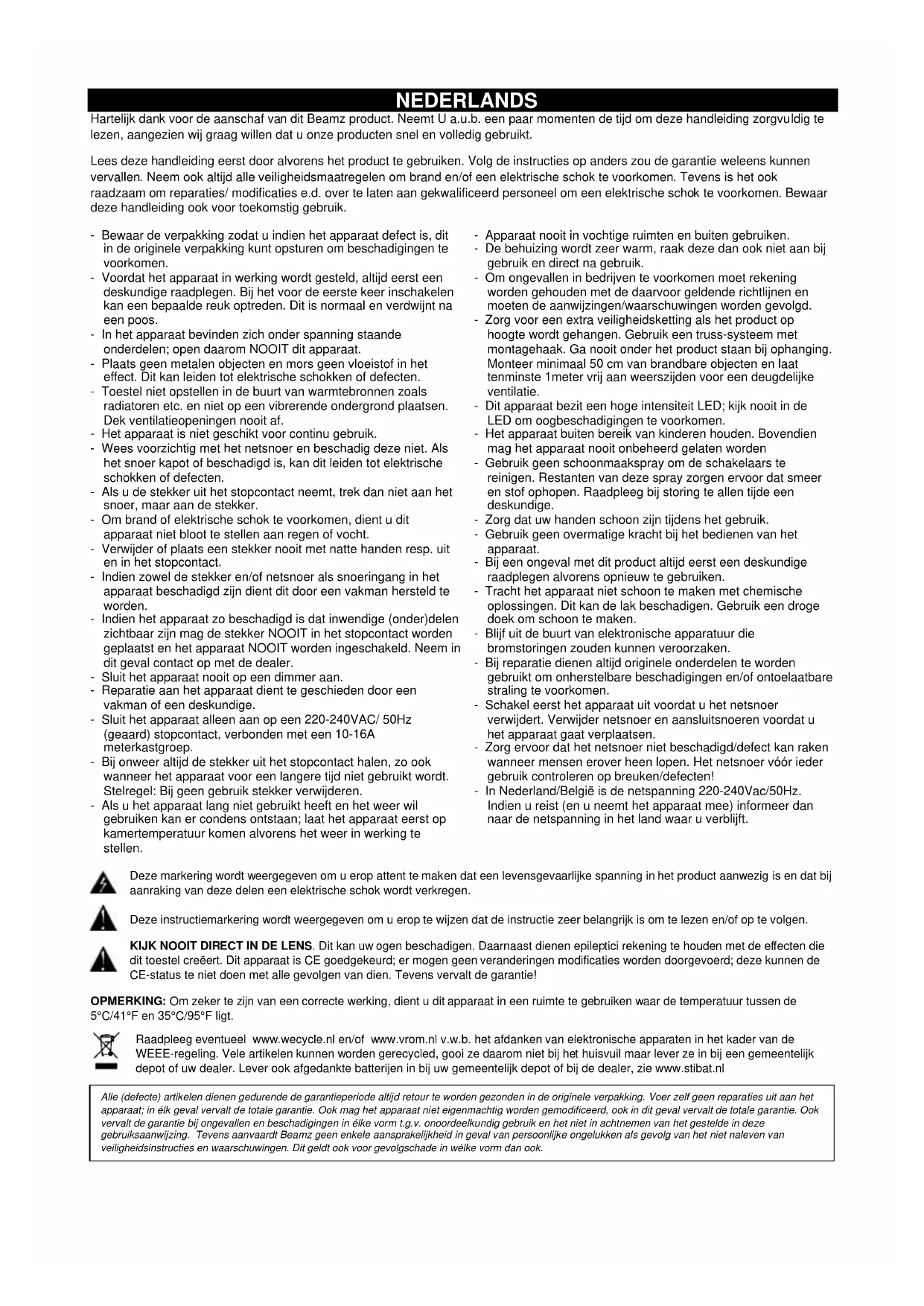

GEBRUIKSAANWIJZING SB1500LED BeamZ

Hartelijk dank voor de aanschaf van dit Beamz product. Neemt U a.u.b. een paar momen de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag wilnen dat u onsne producten snel en volledig gezruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie weleens konnen verrallen. Neem ook alkijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparations/ modificaties e.d. over te latent aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodate u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werkung worden gesteld, alsijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open waarom NOoit dit apparaat.
• Plaats geen metalen objcten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel Niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en Niet op een vibrerende ondergrond plaatsen. Dek ventilatieoppeningen nooit af.
• Het apparaat is nicht geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoor en beschadig deze Niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan nicht aan het snoer, maar aan de stekker.
• Om brande of elektrische schok te voorkomen, dient u dit apparaat Niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp. uitten in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door eenvakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOoit in het stopcontact worden geplaatst en het apparaat NOoit worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Sluit het apparaat nooit op een dimmer aan.
• Reparatie aan het apparaatClient te geschieden door eenvakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC/50Hz (geaard) stopcontact,verbonden met een 10-16A meterkastgroep.
• Bij onweer algijd de stekker uit het stopcontact halen, zo ook wonneer het apparaat voor een langereijd Niet gebruikt worden. Stelregel: Bij geen gebruik stekker verwijderen.

• Als u het apparaat lang nicht gebruikt heeft en het wee wil gebruiken kan er condens ontstaan;That het apparaat eerst op kamertemperatuur komen alvorens het weer in werkig te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.

• De behuizing worden zeer warm, raak deze dan ook Niet aan bij gebruik en direct na gebruik.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gezchoolen met de waarvoort geldende richtlijnen en要去en de aanwijzingen/waarschuwingen worden gevolgd.
• Zorg voor een extra verilgheidsketting als het product op hoogte worden gehangen. Gebruik een truss-systeel met montagehaak. Ga nooit onder het product staan bij ophanging. Monteer minimaal 50 cm van brandbare objecten enaar tenminste 1meter vrij aan weerszijden voor een deugdelijke ventilatie.
• Dit apparaat bezit een hoge intensiteit LED; kijk nooit in de LED om oogbeschadigingen te voorkomen.
• Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.
• Zorg dat uw handen schoon zijnijdens het gebruik.
• Gebruik geen overmatige kracht bij het bedieren van het apparatus.
• Bij een onceval met dit product altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat Niet schoon te makeen met chemische oplossingen. Dit kan de lak beschaden. Gebruik een droge doek om schoon te makeen.
• Blijuit de buurt van elektronische apparatuur die bromstoringen zouden können veroorzaken.
• Bij reparatie dieren algid originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het apparaat uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u het apparaat gaat verplaatsen.
• Zorg ervoor dat het netsnoer Niet beschadigd/defect kan raken wanneer mensen erover heb en lopen. Het netsnoer vór ieder gebruik controleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan maar de netspanning in het land waar u verblijft.

Deze marking wordt weergegeven om u erop attent te make n dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok worden verkreten.

Deze instructiemarkering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

KIKJ NOOIT DIRECT IN DE LENS. Dit kan uwogen beschaden. Daarnaast dienen epileptici rekening te honden met de efecten die dit toestel creert. Dit apparaat is CE goedgekeurd; er mogen geen veranderingen modificaties worden doorgevoerd; deze kannen de CE-status te Niet doeon met alle gevolgen van dien. Tevens verwalt de garantie!

OPMERKING: Om zeker teijken van een correcte werkig, dient u dit apparaat in een ruimte te gebruiken waar de temperatuurussen de 5^ / 41^ en 35^ / 95^ ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen können worden gerecycled, gooi ze waar niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dieren gedurende de garantieperiode altdt detour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uan het aparaat; in elk geval verwalt de totale garantie. Ook mag het apparaat Niet eigenmachtig worden gemodifieerd, ook in dit geval verwalt de totale garantie. Ook verwalt de garantie bij ongevalen en beschadigingen in elke vom t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruksaanwijing. Tevens aanvaardt Beamz gen enkele aansprakelijkheid in gelvan persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuingen. Dit geldt ook voor gevolgschade in welke vorm dan ook.

UITPAKKEN

LET OP! Onmiddelijk na ontvangst, zorgvuldig uitpakken van de doos, controllerer de inhoud om ervoor te zorgen dat alle onderdelen aanwezig zijn en+zijn in goede staat+zijn ontvangen. Bij transportschade of ontbreken van onderdelen onmiddelijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking worden geretourneerd.

Als het apparaat is bloatgesteld aan drastische temperatuurverschillen (bv. na het transport), schakel het apparaat Niet onmiddelijk in. De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat op kamertemperatuur komt en steekervoigens de voeding stekker in het stopcontact/wandcontactdoos.

AANSLUITSPANNING

Op het label aan dechterzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten. Controller of de netspanning hiermee overeenkomt, bij alle andere netspanningen dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag geén dimmer of regelbare voeding worden gelebruikt.

Sluit het apparaat altijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

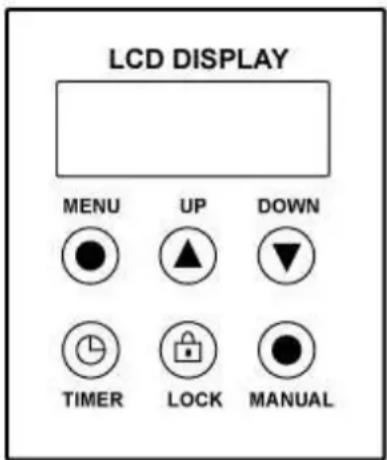

DISPLAY

Via de Menu toets=kunt u de gewenste instelleningen regelen. In de display verschijnen de volgende instelleningen:

1. Man Vol Out xxx%.

Handmatige instelling van het volume van 0% to 100% mbv de Up/Down toetsen.

1. Interval Set xxxS

Stel de interval in tussen elke rookuitstoot binnen 1 tot 100 sec. mbv de Up-/Down toetsen.

1. Duration Set xxxS

Stel de duur in van elke rookuitstoot binnen 1 tot 100 sec.

1. Volume Out xxx%

Stel het volume in gedurende de timer functie binnen 0-100%

5.DMX 512#xxx

Stel het DMX adres in bij DMX bediening.

1. Wind For Class xx

Stel de snelheid van het bubbel wiei en de ventilator in.

1. Angel Set xx%

GEEN FUNCTIE voor dit type rookmachine.

1. LED Pro Set xx

Stel het LED programma in tussen 0 en 11.

1. LED Spe xxx

Stel LED speed/strobe/fade van de LED program-mode

1. LED Sync Set Yes/No

Stel de LED mode in. Yes=LEDs werkkenijdens rookuiistoot, NO=LEDs zich alsigtijd aan.

TIMER BEDIENING

Dru de Titer toets om de timer functie te activeren. De display geegt de ingestelde interval wee en de timer telt de seconen af aan "0". Daarna wordt het volume van de rookuitstoot getriggerd, ingesteld in "Volume-Out". De duur wordt ingesteld in "Duration Set". Als u de timer functie wilt uitschakelen, druk dan nog een keer op de Timer toets.

Druk de Lock toets voor een snelle triggering van het volume van de rookuistoot, ingesteld in "Man Volume". Druk nog een koer op de Lock toets om de uitstoot te stoppen (Voor het beste resultaat stel de "Man Vol Out" inussen 40 & 50% ).

Handmatige bediening (100%)

Druk de Manual toets voor een snelle triggering van een 100% uitstoot. Laat de Manual toets los om de uitsoot te stoppen.

DMX-512 AANSLUTEN

Als u gebruik maakt van een standard DMX-lichtstuurtafel, kut u de DMX-uitgang van de stuurtafel rechtstreeks aansluten op de DMX-ingang van het eerste DMX-apparaat. Sluit aktijd de DMX-uitgang aan op de eerst volgende DMX-ingang van het volgende apparaat totdat alle apparaten zijn aangesloten. Als je een Lichtstuurtafel gebruikt met 5-pins DMX-connector dient u gebruikt te make n van een 5-pin maar 3-pins verloop adapter.

Opgelet bij het LASTe apparaat, u dient de DMX-lijn af te sluiten met een eindweerstand. Soldeer een 120 Ohm waarstandussenignaal(-)en signaal (+) in een 3-polige XLR connector en stek deze in de DMX-uitgang van het LASTe apparaat in de lijn.

DMX bediening

Sluit machine rechtsstreeks aan op een DMX controller of in een DMX Ius met meerere DMX efecten. De machine maakt gebruik van een 3-polige XLR connector voor DMX-verbinding.

Adres Instelling:

Druk de MODE toets een aantal keren in tot "Add" in het display verschijnt, met de UP/DOWN knappen kan het startadres ingesteld worden. Het startadres worden gedefinieerd als eerste kanaal waarop de machine za reageren. Controller dat er geen overlappende kanalen gezruikt worden!

BEDIENING

• Plaats het apparaat op een stabiele, vlakke ondergrond en Niet onder een hoek groter dan 10 graden.
  Vul het vloeistof reservoir tot de markings met een goede kwaliteit bubble vloeistof (Trionios nr. 160.575).
• Schakel het apparaat in met de schakelaar op dechterkant.
  Schakel het apparaat na gebruik uit, en trek de netstekker uit het stopcontact als hij genuime vrij nicht gebruikt worden.
• Spoel het apparaat regelmatig schoon met water.

VERVANGEN ZEKERING

Indien de zekering defect is, dient u de zekering te verrangen door een zekering van hetzelfde type en Waarde. Voor het verwangen van de zekering, schakel eerst de stroom uit en volg de onderstaande stappen.

Procedure:

Stap 1: Open de zekeringhouser op hetchyter paneel met een passende platte schroevendraier.
Stap 2: Verwijder de oude zekering UIT de zekeringhouser.
Stap 3: Installee de neue zekering in de zekeringhouser.
Stap 4: Plaats de zekeringhouser in de behuizing.

ONDERHOUD

Het reinigen van inwendige en uitwendige optische lenzen en / of spiegels moet regelmatig worden uitgevoerd om de lichtopbrengst te optimaliseren. Reinigingsfrequentie is afhankelijk van de omgeving waarin het armatuur worden gebruikt: een klamme, rokeringe of bijzonder vuile omgeving kan een grotere opeenhoping van vuil veroorzaken op de optische uitrusting.

Zorg er voor dat gedurende het onderhoud zich geen individuen bevinden onder het apparatus.
Schakel het apparaat uit, trek de stekker uit het stopcontact en wacht tot het apparaat is afgekoeld.
Behuizing, bevestigong en installaties (plafond, truss, ophanging) moeten van deugdelijke aard zich.
- Het netsnoer mag Niet beschadigd zich en moet direct verrangen worden, ook bijkleine defecten.
- Om het apparaat te beschermen gegen oververhitting dienen ventilatoren en ventilatie openingsie edere maand gereinigd te worden.
- De lens en spiegels dienen periodiek gereinigte te worden. Dezeperiode is afhankelijk van de aanwezigie viezigheid.
- Alleen reinigen met een droge doek, gebruik geen reinigingsmiddelen.
- Modificaties door de fabrikant worden zonder u op de hoogte te brengen doorgevoerd.

LET OP: Wij adviseren u het reinigen en servicen van het apparaatuit te latent voeren door een vakbekwaam persoon.
