SB1500LED - Effektmaschine BeamZ - Kostenlose Bedienungsanleitung

Produkttyp	Effektmaschine (Nebel und Blasen)
Marke	BeamZ
Modell	SB1500LED
Stromversorgung	220-240 V ~ 50 Hz
Sicherung	10-16 A
Betriebsumgebungstemperatur	5 °C bis 35 °C
Manuelle Nebelvolumeneinstellung	0 % bis 100 %
Emissionsintervall (Timer)	1 bis 100 Sekunden
Emissionsdauer (Timer)	1 bis 100 Sekunden
Ausgangsvolumen (Timer)	0 % bis 100 %
DMX-Steuerung	Ja, über XLR 3-Pol Stecker
DMX-Adresse einstellbar	Ja
LED-Programme	0 bis 11 Programme
LED-Geschwindigkeit / Strobe	Einstellbar
Maximale Heizkörpertemperatur	285 °C bis 330 °C
LED-/Nebelsynchronmodus	Ja (LED Sync)
Flüssigkeitstyp	Hochwertige Blasenflüssigkeit (Ref. 160.575)
Reinigung der Optiken	Monatlich (außen), alle 30-60 Tage (innen)
Reinigung der Lüfter	Monatlich
Höhenmontage	Mindestabstand 50 cm zu brennbaren Materialien, 1 m zu Oberflächen zur Kühlung
Sicherheitsseil	Empfohlen für Deckenmontage
Garantie	Einhaltung der Anweisungen erforderlich

Häufig gestellte Fragen - SB1500LED BeamZ

Welche Flüssigkeit im Tank verwenden?

Verwenden Sie eine hochwertige Blasenflüssigkeit, wie die vom Hersteller empfohlene Referenz 160.575. Keine Nebelflüssigkeit verwenden.

Wie stelle ich die Nebelemission manuell ein?

Drücken Sie die Lock-Taste für kontinuierliche Emission mit dem eingestellten Volumen in 'Man Vol Out', oder die MANUAM-Taste für 100% Emission, solange Sie gedrückt halten.

Wie verwende ich die Timer-Funktion?

Drücken Sie die Timer-Taste, um sie zu aktivieren. Das Gerät gibt Nebel im eingestellten Intervall (Interval Set) für die eingestellte Dauer (Duration Set) und mit dem Volumen 'Volume Out' ab. Drücken Sie erneut Timer, um zu deaktivieren.

Wie schließe ich das Gerät über DMX an?

Verwenden Sie einen XLR 3-Pol Stecker. Verbinden Sie den DMX-Ausgang des Controllers mit dem Eingang des Geräts, dann verbinden Sie die Geräte in einer Kette. Beenden Sie die Leitung mit einem 120-Ohm-Widerstand zwischen Signal (-) und Signal (+) auf einem XLR 3-Pol Stecker, der am Ausgang des letzten Geräts angeschlossen ist.

Wie stelle ich die DMX-Adresse ein?

Drücken Sie MODE, bis 'Add' auf dem Display erscheint. Verwenden Sie die AUF/AB-Tasten, um die Startadresse einzustellen. Stellen Sie sicher, dass es keine Überschneidung mit anderen Geräten gibt.

Wie oft sollten die optischen Linsen gereinigt werden?

Reinigen Sie die äußeren Optiken mindestens einmal im Monat und die inneren Optiken alle 30 bis 60 Tage. Verwenden Sie ein weiches Tuch und Glasreiniger.

Warum heizt das Gerät nicht?

Überprüfen Sie, ob die maximale Temperatur (Temper Max) zwischen 285°C und 330°C eingestellt ist. Wenn das Problem weiterhin besteht, überprüfen Sie die Sicherung und die Stromversorgung.

Kann man einen Dimmer verwenden?

Nein, schließen Sie das Gerät niemals an einen Dimmer oder Rheostat an. Verwenden Sie nur eine Netzsteckdose 220-240 V/50 Hz mit Schutz.

Was tun, wenn das Gerät beim ersten Gebrauch einen Geruch abgibt?

Das ist normal; der Geruch verschwindet nach kurzer Betriebszeit. Stellen Sie sicher, dass das Gerät gut belüftet ist.

Wie ersetze ich eine defekte Sicherung?

Trennen Sie das Gerät vom Stromnetz. Öffnen Sie den Sicherungshalter auf der Rückseite mit einem kleinen Schraubendreher, entfernen Sie die alte Sicherung und ersetzen Sie sie durch eine Sicherung des gleichen Typs und Werts. Schließen Sie den Sicherungshalter.

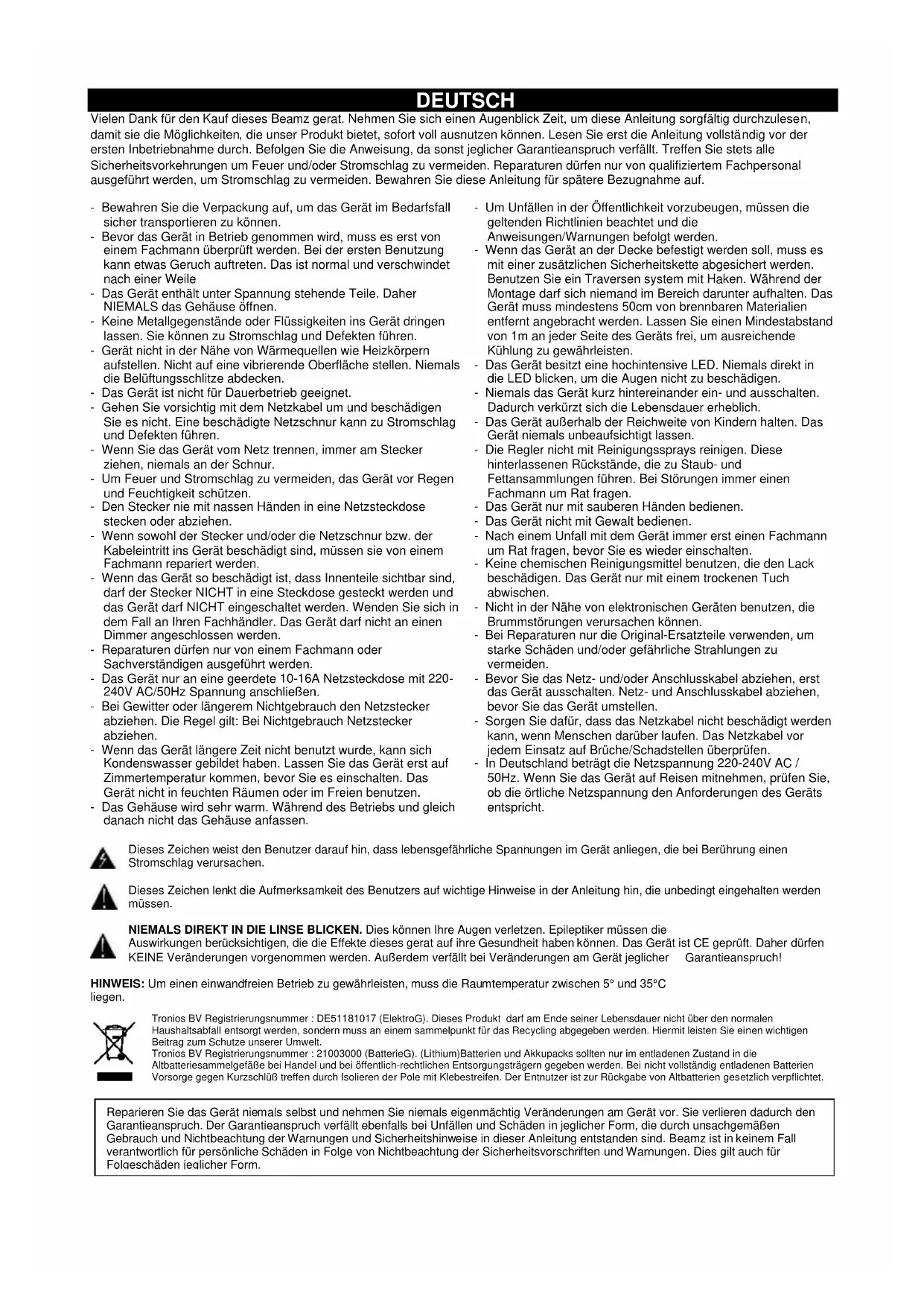

BEDIENUNGSANLEITUNG SB1500LED BeamZ

BEDIENUNGSCANLEITUNG

Vielen Dank für den Kauf these Beamz gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Mänglichkeiten, die unser Produkt bietet, sollt voll ausnutzen konnen. Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheitsvorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen durlen nur von qualifiziertem Fachpersonal ausgeführten werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung fur spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu konnen.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthalt unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen halten. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Höhe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüftungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzschnur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Steckerziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Händen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzschnur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sightbar sind, darf der Stecker NICT in eine Steckdose gesteckt werden und das Gerät darf NICT eingeschaltet werden. Wenden Sie sich in dem Fall an ihren Fachhändler. Das Gerät darf nicht an einen Dimmer angeschlossen werden.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführrt werden.
• Das Gerät nur an eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.
• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.
• Wenn das Gerät längerere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperaturkommen,bevorSieesinschalten.Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

• Das Gehäuse wird sehr warm. Wahrend des Betriebs und gleich danach nicht das Gehäuse anfassen.

• Um Unfallen in der Öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachtet und die Anweisungen/Warnungen befolgt werden.

• Wenn das Gerät an der Decke befestigt werden soll, muss es mit einer zusätzlichen Sicherheitskette abgesichert werden. Benutzten Sie ein Traversen system mit Haken. Während der Montagearf sich niemand im Bereich darunter aufhalten. Das Gerät muss mindestens 50cm von brennbaren Materialien enternt angebracht werden. Lassen Sie einen Mindestabstand von 1m an jeder Seite des Geräts frei, um ausreichende Kuhlung zu gewährleisten.
• Das Gerät besitzt eine hochintensive LED. Niemals direkt in die LED blichen, um die Augen nicht zu beschädigen.
• Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkurzt sich die Lebensdauer erheblich.
• Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät nimals unbeaufsichtigt setzen.
  Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassenen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat Fragen.
• Das Gerät nur mit sauberen Händen bedieten.
• Das Gerät nicht mit Gewalt bedienen.
• Nach einem Unfall mit dem Gerät immer erst einen Fachmann um Rat Fragen, bevor Sie es wieder einschalten.
• Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigten. Das Gerät nur mit einem trockenen Tuch abwischen.
• Nicht in der Nähe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
  Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
• Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
• Sorgen Sie davon, dass das Netzkabel nicht beschadigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
• In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die ortliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer daraufhin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lentk die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden mussen.

NIEMALS DIREKT IN DIE LINSE BLICKEN. Dies konnen Ihr Augen verletzen. Eipeptiker mussen die

Auswirkungen berücksichtigten, die die Effekte these geser auf ihre Gesundheit haben konnen. Das Gerat ist CE geprüft. Daher durren

KEINE Veränderungen vorgenommen werden. Außer dem verfüllt bei Veränderungen am Gerät jeglicher Garantieanspruch!

HINWEIS: Um einen einwandfrei Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5^ und 35^ liegen.

Trionios BV Registerrungsummer : DE51181017 (ElektroG). Dieses Produkt dar am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Trionis BV Registrierungsummer : 21003000 (BatterieG). (Lithium)Batterien und Akkupacks sollenn nur im entladenen Zustand in die Altbatteriesammelgefabe bei Handel und bei öffentlich-rechtlichen Entsorgungstragem gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschlu treffen durch Isolieren der Pole mit Klebestreifen. Der Entnutzser ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Repairien Sie das Gerät niemals selbst und behnen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch befindt evenfalls bei Unfallen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Beamz ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.

AUSPACKEN

Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sollen den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird.

Das Gerätarf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das darauf entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstären. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!

NETZANSCHLUSS

Die benotigte Versorgungsspannung steht auf dem Typenschild auf der Rückseite des Geräts. Die angegebenen Stromwerte entsprechen einem Durchschnittswert bei normalem Betrieb. Alle Geräte müssen direkt ans Netz angeschlossen werden und)dürfen nicht über Dimmerpacks geschaltet werden. Bevor Sie eine Spannung anlagen, prufen Sie, ob der Wert der zulässigen Spannung entspricht.

Verbinden Sie immer das Gerät an einem geschützten Schaltkreis (Leistungsschalter oder Sicherung). Stellen Sie sicher, das Gerät ist elektrisch geerdet, um das Risiko eines Stromschlags oder Feuer zu vermeiden.

DISPLAY

Über die Menu-Taste können Sie die gewünschte Einstellungen anpassen. Nachdem Sie auf "Menu" gedrückt haben zeigt das Display die folgende Einstellungen:

1. Man Vol Out xxx%.

Stellen Sie das Volumen Manell ein im Bereich von 0% bis 100% mit den Up/Down-Tasten.

1. Interval Set xxxS

Stellen Sie das Interval zwischen den einzelnen Nebelausstöhen im Bereich von 1 bis 100 Sek. mit den Up-/Down Tasten ein.

1. Duration Set xxxS

Stellen Sie die Dauer jedem Nebelausstötes im Bereich von 1 bis 100s ein.

1. Volume Out xxx%

Stellen Sie das Volumen während der Timer-Funktion innerhalb des Bereichs von 0-100% ein.

1. DMX 512 #xxx

Stellen Sie die DMX Adresse für DMX Bedienung ein.

1. Wind For Class xx

Stellen Sie die Geschwindigkeit der Blasenräder und des Ventilators ein

1. Angel Set xx%

KEINE FUNKTION

1. LED Pro Set xx

Stellen Sie das LED Programm innerhalb des Bereichs von 0 zu 11 ein.

1. LED Spe xxx

Stellen Sie LED speed/strobe/fade des LED-program-Modus ein.

1. LED Sync Set Yes/No

Stellen Sie den LED Modus ein. Yes=LEDs leuchten während des Nebelausstobes, NO=LEDs leuchten immer.

TIMER BEDIENUNG

Drücken Sie die Timer-Taste um die Timer-Funktion zu aktivieren. Das Display zeigt die eingestellte Zeitinterval und das Gerät zählt die Sekunden ruckwärts bis auf "0". Danach wird das Volumen des Nebelausstöpes, unter "Volume-Out"eingestellt, ausgelost. Die Dauer hangt ab von den Einstellungen unter "Duration Set"eingestellt. Wenn Sie die Timer-Funktion deaktivieren möchten, drücken Sie die Timer-Taste noch einmal.

Manuell Bedienung (locked)

Drücken Sie die Lock-Taste für sofortigen Nebelausstöß unter "Man Volume" eingestellt. Drücken Sie die Lock-Taste noch einmal um den Nebelausstöß zu stoppen (Für die Beste Ausgabe setzen die "Man Vol Out" zwischen 40 und 50%).

Manuell Bedienung (100% Volumen)

Drucken Sie die Manual-Taste für die sofortige Auslösung des 100% Nebelausstößes. Lassen Sie diese Tastes, um den Nebelausstöß zu stoppen.

DMX-512 ANSCHLUSS

Wenn Sie einen standard Controller verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Verbinden Sie immer einen Ausgang mit dem Eingang des nachsten Gerätes bis alle Geräte angeschlossen sind. Sollen DMX-Controller mit 5-polige XLR-Ausgängen angeschlossen werden, müssen 5-polige nach 3-polige Adapter verwendet werden.

Achtung, Am letzten Gerät muss das DMX-Kabel durch einen Abschlusswiderstand abgeschlossen werden. Dazu wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (-)und Signal (+) ein 120 Ohm Widerstand eingelötet ist.

DMX-Steuerung (Anzeige)

Schlieben Sie das Gerat direkt an einen DMX-Controller oder eine DMX Schleife mit mehreren DMX Effekten. Die Maschine verfügt über einen 3-poligen XLR-Stecker für DMX-Anschluss.

Adressen-Setup:

Drucken Sie die Taste MODE so oft, bis "Add" / Hinzufugen erscheint auf dem Display; mit den UP / DOWN-Tasten kann die Start-Adresse eingestellt werden. Die Basisadresse wird als erster Kanal definiert, wo auf das Gerät reagiert. Überprüfen Sie, dass keine überlappende Kanäle verwendet werden!

GEBRAUCH

Das Gerat auf eine stabile, ebene Fläche stellen, die nicht mehr als 10^ geneigt sein darf.
- Den Tank bis zur Markierung mit Bubble Öl gutter Qualität fullen (Bestell nr. 160.575).
Das Gerat mit dem Schalter auf der Rückseite einschalten.
Das gerat nach Gebrauch ausschalten und den Netzstecker abziehen, wenn es über einen längeren Zeitraum nicht benutzt wird.
Das Gerät regelmäßig mit klarem Wasser ausspulen.

SICHERUNGSECHSEL

Wen die Feinsicherung des Gerates defekt ist, darf these nur durch eine Sicherung gleichen Typs ersetzt werden. Vor dem Sicherungswechsel ist das Gerat allpolig von der Netzspannung zu trennen (Netzsteckerziehen).

Vorphensweise:

Schnitt 1: Offnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendreher.
Schnitt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schnitt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schnitt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.

REINIGUNG UND WARTUNG

Der inneren und außeren optischen Linsen und / oder Spiegel müssen regelmäßig gereinigt werden, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Umgebung, in der das: feuchte, verrauchte und besonder verschmutzte Umgebung führen zu größer Verschmutzung auf den Linsen des Geräts verursachen.

• Stellen Sie sicher, dass der Bereich unterhalb des Geräts befinden sich keine unbefugten Personen im Servicefall.
  Alle Schrauben, mit denen das Gerät oder Geräteile montiert sind, müssen fest sitzen und darüber nicht korrodiert sein.
  An Gehause, Befestigungen und Montageort (Decke, Abhängung, Traverse) durren keine Verformungen sightbar sein.
  Die elektrischen Anschlussleitungen durref keinerlei Beschadigungen, Materialalterung (z.B. porose Leitungen) oder Ablagerungen aufweisen. Um den Laser vor Überhitzung Lufter und Luftungsschlitze sollenn monatlich gereinigt werden, zu schützen.
  Das Objektiv und Spiegel sollen regelmäßig gereinigt werden. Diese Zeit ist abhängig von der vorhandenen Schmutz.
• Reinigen Sie es nur mit einem trockenen Tuch.
• Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden!
• Reinigen Sie das Objektiv sauber mindestens einmal im Monat.
• Änderungen, ohne dass Sie den vom Hersteller geändert informieren.

ACHTUNG: Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!
