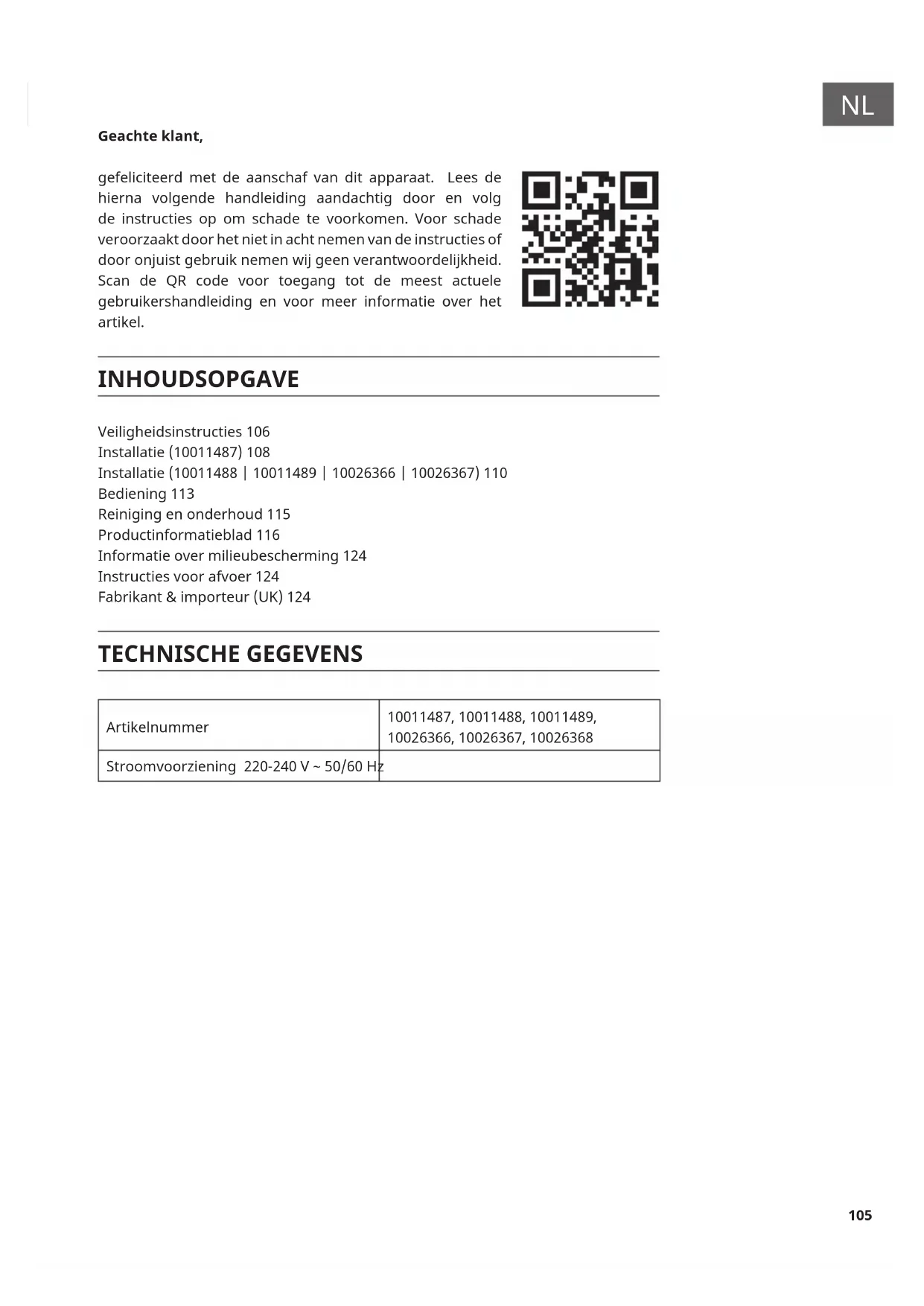

GEBRUIKSAANWIJZING GL60WSB Klarstein

Geachte klant, gefeliciteerd met de aanschaf van dit apparaat. Lees de hierna volgende handleiding aandachtig door en volg de instructies op om schade te voorkomen. Voor schade veroorzaakt door het niet in acht nemen van de instructies of door onjuist gebruik nemen wij geen verantwoordelijkheid. Scan de QR code voor toegang tot de meest actuele gebruikershandleiding en voor meer informatie over het artikel. INHOUDSOPGAVE Veiligheidsinstructies 106 Installatie (10011487) 108 Installatie (10011488 | 10011489 | 10026366 | 10026367) 110 Bediening 113 Reiniging en onderhoud 115 Productinformatieblad 116 Informatie over milieubescherming 124 Instructies voor afvoer 124 Fabrikant & importeur (UK) 124 TECHNISCHE GEGEVENS Artikelnummer 10011487, 10011488, 10011489, 10026366, 10026367, 10026368 Stroomvoorziening 220-240 V ~ 50/60 Hz106

• Lees de handleiding voor de ingebruikname zorgvuldig door en bewaar hem als naslagwerk.

• Installatiewerkzaamheden mogen alleen door een elektricien of een ander gekwaliceerd persoon worden uitgevoerd. Controleer voor de ingebruikname of de spanning (V) en de op de afzuigkap vermelde frequentie (Hz) overeenkomen met de spanning (V) en frequentie (Hz) van de stroomvoorziening in uw huishouden.

• Voor schade veroorzaakt door foutief gebruik of onjuiste installatie nemen wij geen verantwoordelijkheid.

• Kinderen onder de 8 jaar mogen de afzuigkap niet bedienen.

• Het toestel is niet bestemd voor commercieel gebruik, maar voor gebruik in een conventioneel huishouden en gelijkwaardige omgevingen.

• Reinig het toestel en het lter regelmatig, zodat het altijd eciënt functioneert.

• Neem voor het reinigen altijd de stekker uit het stopcontact.

• Reinig het toestel zoals in de gebruikershandleiding aangegeven.

• Gebruik geen open vuur onder de afzuigkap.

• Wanneer het toestel niet naar behoren functioneert, neemt u contact op met de fabrikant of een vakbedrijf.

• Kinderen vanaf 8 jaar en personen met een beperkte lichamelijke, sensorische en/of geestelijke gezondheid mogen het toestel alleen gebruiken wanneer ze van tevoren door een voor hen verantwoordelijke persoon uitvoerig met de functies en veiligheidsinstructies van het toestel vertrouwd zijn gemaakt en de hieraan verbonden risico's begrijpen.

• Wanneer de stroomkabel of stekker beschadigd is, moet die door de fabrikant, een geautoriseerd bedrijf of een gelijkwaardig gekwaliceerd persoon worden vervangen.

• Wanneer de afzuigkap wordt gebruikt bij een fornuis dat gas of een andere brandstof gebruikt, moet de ruimte voldoende kunnen worden geventileerd.

• Flambeer niet onder de afzuigkap.

• Let op! Het oppervlakte van het toestel kan tijdens het gebruik heet worden. Belangrijke informatie m.b.t. de installatie

• De lucht mag niet afgevoerd worden in een afvoer die al wordt gebruikt voor het afzuigen van rook voortkomend uit gas of andere brandstoffen (geldt niet voor de lucht die in de ruimte wordt teruggevoerd).

• Neem alle regionale voorschriften in acht die betrekking hebben op het inbouwen van ventilatiesystemen.107

Belangrijke informatie m.b.t. het afvoersysteem LET OP! Vergiftigingsgevaar door teruggezogen uitlaatgassen! Gebruik het toestel niet in de afvoermodus wanneer het tegelijk met een haard wordt gebruikt die afhankelijk is van de omringende lucht en er onvoldoende luchtcirculatie is. Kamerluchtafhankelijke haarden, zoals gas-, olie-, hout- of kolenkachels, boilers en geisers gebruiken de in een ruimte aanwezige lucht en voeren die via een afvoerpijp of -slang naar buiten af. Bij een afvoersysteem wordt lucht aan de keuken en de nabijgelegen ruimtes onttrokken. Zonder voldoende vers aangevoerde lucht ontstaat een onderdruk. Giftige gassen kunnen daarbij uit de schoorsteen of de afvoerpijp worden teruggezogen in de woonruimtes.

• Let erop dat er voldoende frisse lucht toegevoerd wordt en dat de lucht vrij kan circuleren.

• Een muurkast voor de luchttoevoer/ -afvoer is niet voldoende om aan de grenswaarde te voldoen. Een risicoloos gebruik is alleen mogelijk wanneer de onderdruk op de plaats van gebruik niet hoger is dan 4 Pa (0,04 mbar). Dit bereikt u wanneer de voor verbranding benodigde lucht door niet-afsluitbare openingen in deuren en ramen kan worden aangevoerd in combinatie met een muurkast voor luchttoevoer / -afvoer. Laat u in ieder geval door een meester schoorsteenveger adviseren en de gehele ventilatie van het huis beoordelen. Hij kan u daarnaast informeren over de eventueel te nemen maatregelen. Wanneer de afzuigkap uitsluitend als circulatiesysteem wordt ingezet, is het gebruik onbeperkt mogelijk. Belangrijke informatie m.b.t. de demontage van het apparaat

• De demontage is gelijk aan de installatie/ montage maar in omgekeerde volgorde.

• Vraag voor de demontage hulp aan een tweede persoon om letsel te voorkomen.108

1. De afstand tussen de kookplaat en de onderkant van de afzuigkap moet

minimaal 65 cm zijn (zie afbeelding 1).

2. Als de hoogte gedenieerd is, plaatst u de verankering op de correcte plaats.

Hiervoor dient u eerst de boorgaten te maken (u heeft een boormachine, geschikte boor, pluggen en schroeven nodig) en aansluitend de verankering met de schroeven aan de muur bevestigen. Nadat de verankering vastgezet is, bevestigt u de interne steun voor schoorsteen op dezelfde manier (zie afbeelding 2). Let u alstublieft op de juiste afstand (meet deze a.u.b. na), daar de cover voor de schoorsteen later aan de steun wordt bevestigd).

3. Fixeer de externe steun voor de schoorsteencover aan de buitenkant van

de cover en controleer of de interne steun vrij in de hoogte bewogen kan worden. Installeer vervolgens de buisverbinding en de schoorsteencover. Zie hiervoor afbeelding 3.

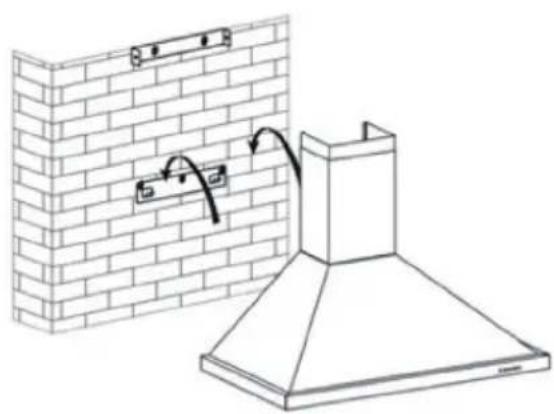

4. Plaats de kap op de verankering (zie afbeelding 4).

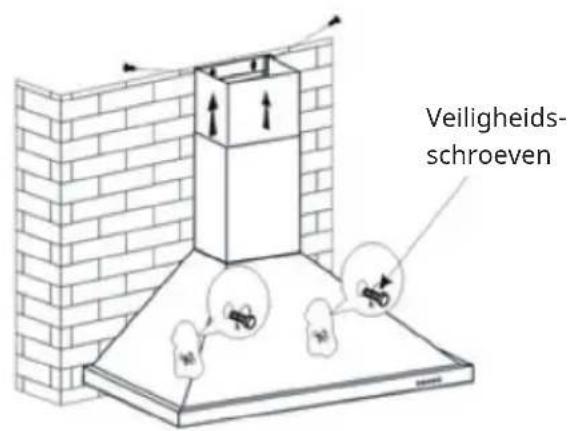

5. Stel de juiste hoogte van de binnenste schoorsteenplaat zo in, dat de beugels

overeenkomen en xeer ze op hun plaats. Vervolgens kunt u de kap met de veiligheidsschroeven vastzetten (zie afbeelding 5). Let op! Houdt u er rekening mee dat de twee veiligheidskappen zich aan de achterkant van de behuizing bevinden.

Steunen voor de schoorsteencover Verankering109

Veiligheids- schroeven Buisverbinding Buitenkant schoorsteenplaat Externe schoorsteenklemmen Binnenkant schoorsteenplaat110

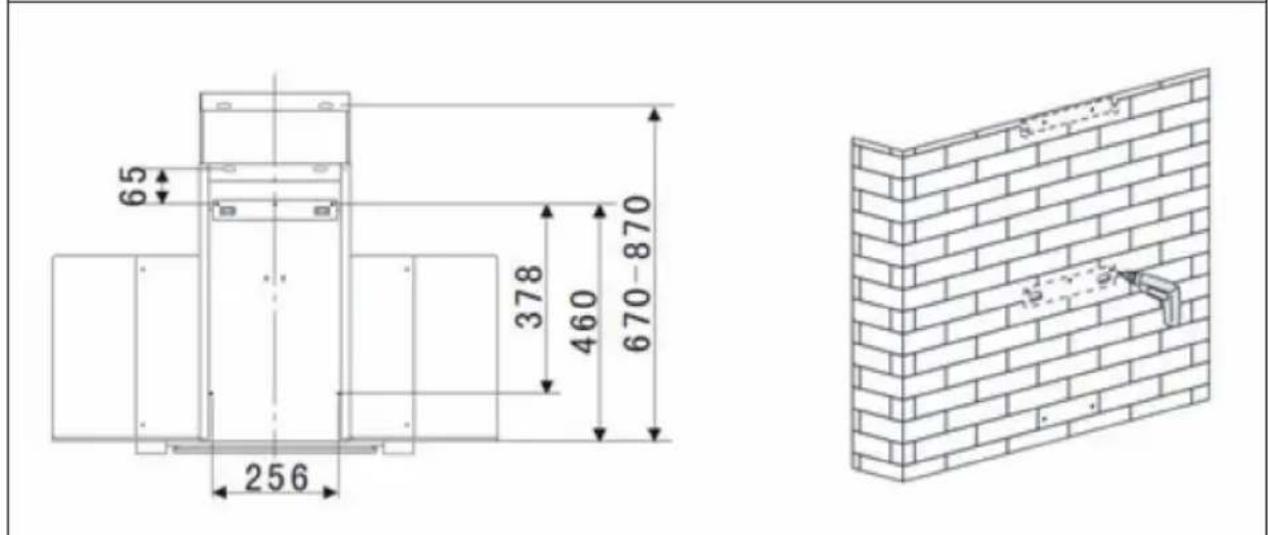

1. De afstand tussen de kookplaat en de onderkant van de afzuigkap moet

minimaal 65 cm zijn (zie afbeelding 1).

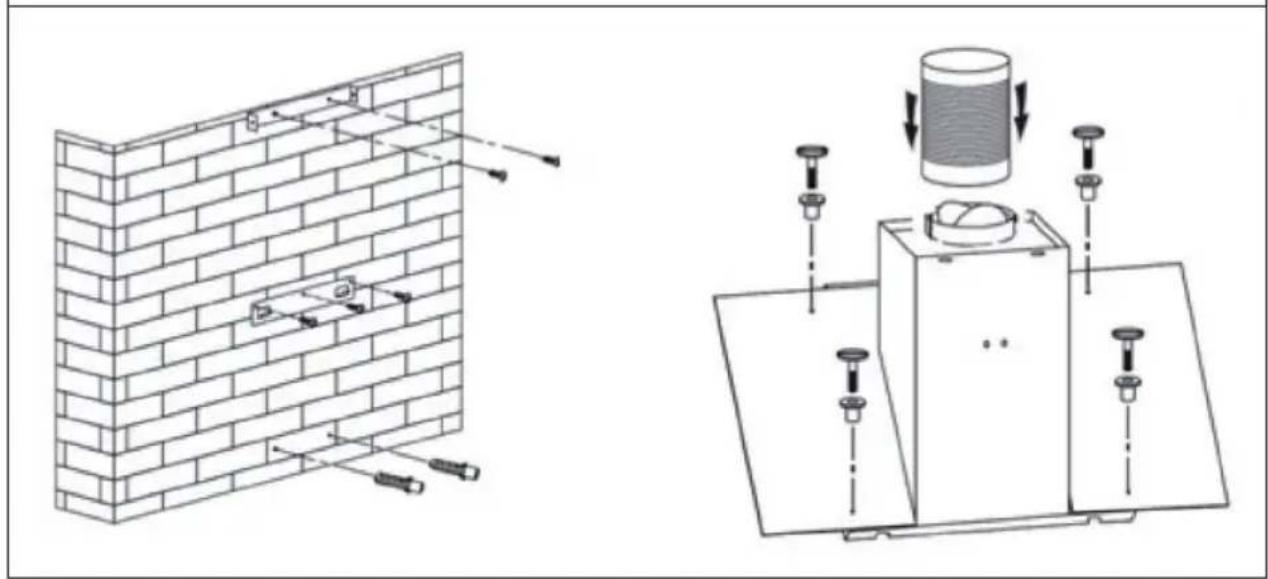

2. Als de hoogte gedenieerd is, plaatst u de verankering op de correcte plaats.

Hiervoor dient u eerst de boorgaten te maken (u heeft een boormachine, geschikte boor, pluggen en schroeven nodig) en aansluitend de verankering met de schroeven aan de muur bevestigen. Nadat de verankering vastgezet is, bevestigt u de interne steun voor schoorsteen op dezelfde manier (zie afbeelding 2). Let u alstublieft op de juiste afstand (meet deze a.u.b. na), daar de cover voor de schoorsteen later aan de klem wordt bevestigd).

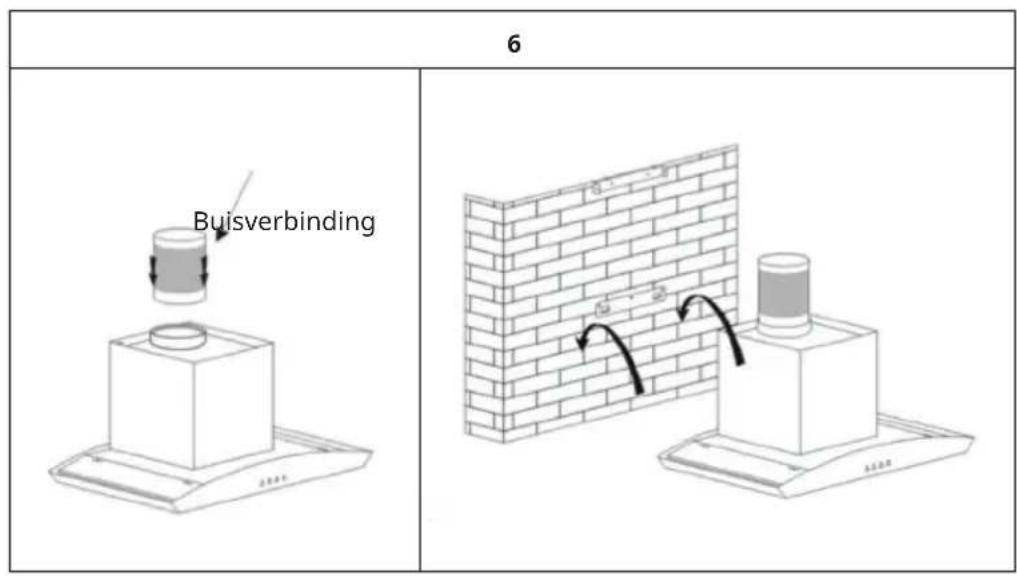

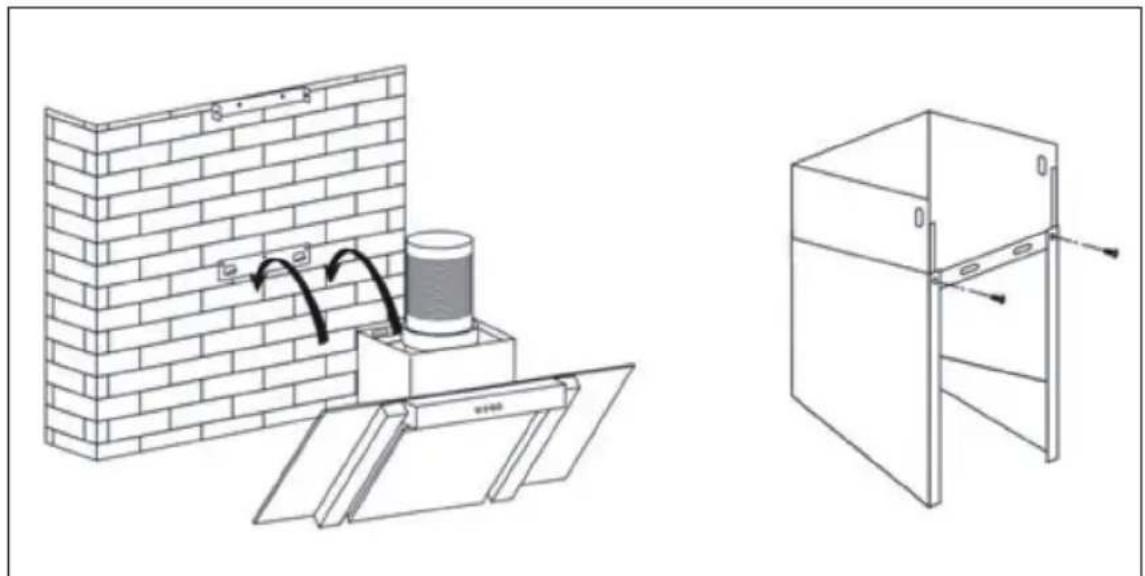

3. Bevestig de buisverbinding en zet de kap op de verankering (zie afbeelding 6).

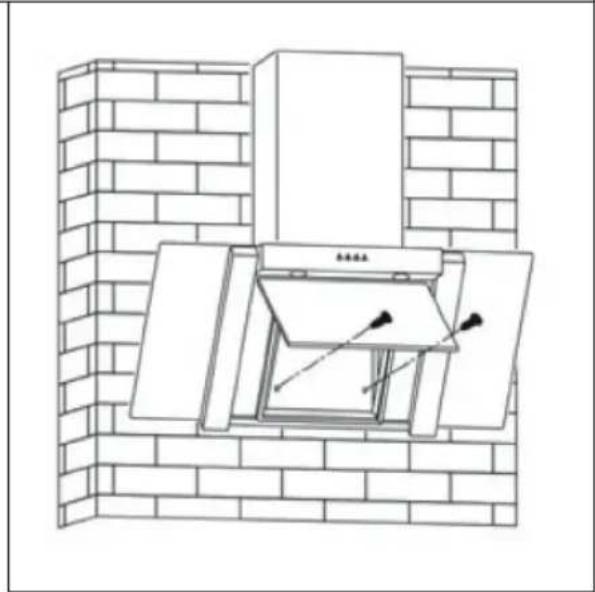

4. Plaats het glazen deel op de juiste manier en xeer deze met de bijbehorende

schroeven. Leidt het einde van de buisverbinding naar buiten. Denk eraan dat hiervoor een geschikte opening voor handen moet zijn.

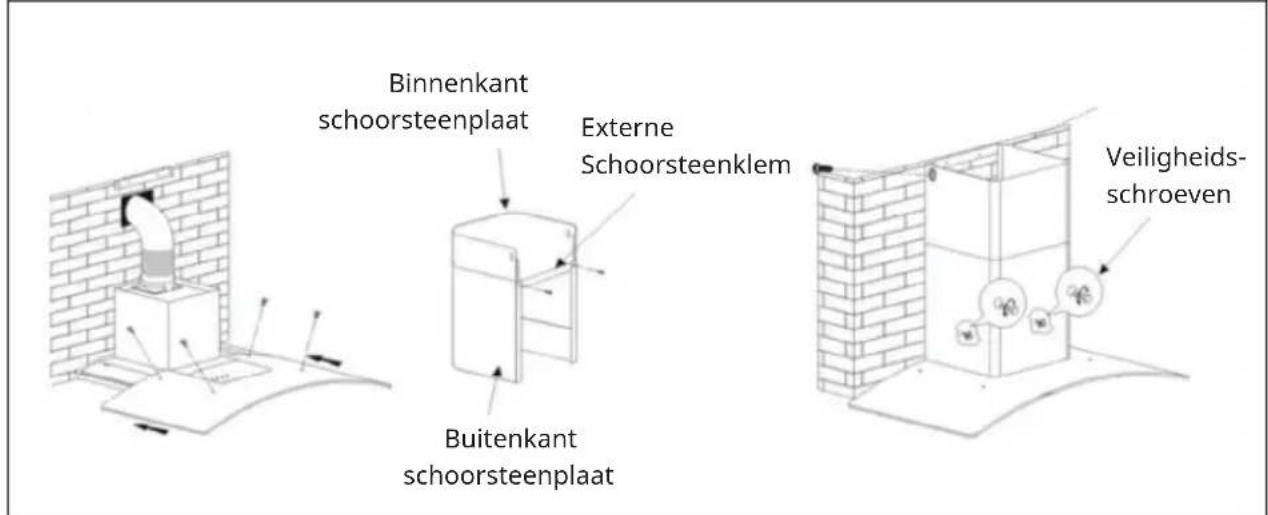

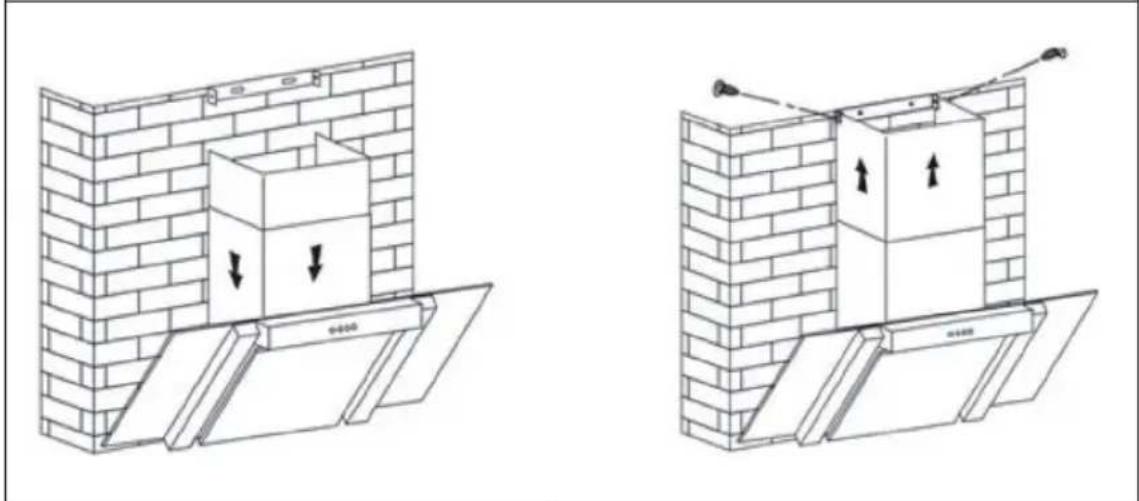

5. Stel de juiste hoogte van de interne schoorsteenplaat zo in, dat de

klemmen overeenkomen en zet deze vast. Vervolgens kunt u de kap met de veiligheidsschroeven vastzetten (zie afbeelding 7). Let op! Houdt u er rekening mee dat de twee veiligheidskappen zich aan de achterkant van de behuizing bevinden.

Buitenkant schoorsteenplaat Externe Schoorsteenklem Binnenkant schoorsteenplaat Veiligheids- schroeven112 NL113

BEDIENING Voordat u het apparaat na de installatie in gebruik neemt, sluit u de kap op het stroomnet aan (neem daarbij de algemeen geldende veiligheidsvoorschriften in acht). Controlepaneel 1 1 De motor is UIT. 2 De motor loopt op de laagste stand. 3 De motor loopt op de middelste stand. 4 De motor loopt op de hoogste stand. 5 Aan-/ uit-knop voor de ingebouwde verlichting. Controlepaneel 2 1 Timer toets 2 Lichtknop 3 Leddisplay 4 Snelheidsselectie knop 5 Aan/ Uit knop114

• Houdt de timer toets ingedrukt tot het leddisplay begint te knipperen.

• Met de snelheidsselectie knop verhoogt u het getal en met de lichtknop vermindert u die.

• Om minuten in te stellen houdt u de timer toets opnieuw ingedrukt tot de minuten beginnen te knipperen. Stel de minuten in.

• Houdt de timer toets opnieuw ingedrukt op uw keuze te bevestigen. Inschakelen en wijzigen van de snelheid.

• Druk op de Aan/Uit toets om de kap in gebruik te nemen of uit te schakelen.

• Met de snelheidsselectie toets stuurt u de motor aan: Eenmaal drukken: De motor loopt op de laagste stand. Tweemaal drukken: De motor loopt op de middelste stand. Driemaal drukken: De motor loopt op de hoogste stand. Bij een vierde keer gaat de motor terug naar de laagste stand. Gebruik van de timer U kunt de timer tussen 5 en 60 minuten programmeren waarna het apparaat zichzelf automatisch uitschakelt. Druk op de timer-toets. Op het display verschijnt 05.00. Met de snelheidsselectietoets verhoogt u het getal en met de lichtknop vermindert u die. Door opnieuw op de timer toets te drukken bevestigt u uw keuze.115

Zet de afzuigkap uit en neem de stekker uit het stopcontact voordat u met reiniging en/of onderhoud begint. De externe oppervlaktes zijn vatbaar voor krassen en vlekken. Gebruik daarom geen schuurmiddel en veeg resten van alkalische of zure substanties (citroensap, azijn) onmiddellijk weg. Roestvrijstalen oppervlaktes Het roestvrije staal moet regelmatig worden gereinigd om een lange levensduur te garanderen. Gebruik hier een reinigingsmiddel voor roestvrij staal voor. Veeg altijd met de nerf van het staal mee om krassporen te voorkomen. Bedieningspaneel Het bedieningspaneel kan met een vochtige doek en een mild afwasmiddel worden gereinigd. Controleer voor het reinigen of de doek schoon en goed uitgewrongen is. Gebruik een droge, zachte doek om overtollig vocht te verwijderen na het schoonmaken. Maandelijkse reiniging van het vetlter Maak het lter iedere maand schoon om brandgevaar te voorkomen. Het lter verzamelt vet, rook en stof en beïnvloedt zo de eciëntie van de afzuigkap. Als het lter niet wordt schoongemaakt, hopen vetresten zich op. Maak het lter met water en een beetje afwasmiddel schoon en laat het daarna opdrogen.116

PRODUCTINFORMATIEBLAD Informatie overeenkomstig EU Verordening nr. 65/2014 Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:2 014+A12:2015 Artikelnummer 10011487 Betekenis Symbool Waarde Eenheid Jaarlijks energieverbruik AEC hood 93,6 kWh/jaar Energielabel C Vloeistofdynamische eciëntie FDE hood 17,2 Vloeistofdynamische eciëntieklasse

Verlichtingseciëntie LE hood 38,8 Lux/W Verlichtingseciëntieklasse A Vetafscheidingsgraad GFE hood 82,4 % Vetafscheidingsklasse C Luchtstroom bij minimale en maximale snelheid in normale bedrijfsmodus, met uitzondering van het gebruik op de intensieve of hogesnelheidsstand. 400,8 / 607,2 m³/h Luchtstroom bij gebruik op intensieve of hogesnelheidsstand - m³/h Luchtgeluidsemissie (klasse A) bij minimaal en maximaal beschikbare toerental bij conventioneel gebruik 64 / 69 dB Luchtgeluidsemissie (klasse A) bij gebruik op de intensieve of hogesnelheidsstand - dB Stroomverbruik wanneer uitgeschakeld

0,41 W Contactgegevens Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland117

Informatie overeenkomstig EU Verordening nr. 66/2014 Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:2 014+A12:2015 Artikelnummer 10011487 Betekenis Symbool Waarde Eenheid Jaarlijks energieverbruik AEC hood 93,6 kWh/jaar Tijdverlengingsfactor f 1,4 Vloeistofdynamische eciëntie FDE hood 17,2 Energie-eciëntie-index EEI hood 88,0 Gemeten luchtstroom op het beste eciëntiepunt

BEP 373,2 m³/h Gemeten luchtdruk op het beste eciëntiepunt

BEP 299 Pa Maximale luchtstroom Q max 637,0 m³/h Gemeten elektrisch ingangsvermogen op het beste eciëntiepunt

BEP 180,0 W Nominaal vermogen van het verlichtingssysteem

4 W Gemiddelde verlichtingssterkte van het verlichtingssysteem op het kookoppervlak

0,41 W Gemeten stroomverbruik wanneer uitgeschakeld

69 dB Contactgegevens Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland118

Informatie overeenkomstig EU Verordening nr. 65/2014 Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:2 014+A12:2015 Artikelnummer 10011488, 10011489 Betekenis Symbool Waarde Eenheid Jaarlijks energieverbruik AEC hood 65,3 kWh/jaar Energielabel C Vloeistofdynamische eciëntie FDE hood 13,7 Vloeistofdynamische eciëntieklasse

Verlichtingseciëntie LE hood 38 Lux/W Verlichtingseciëntieklasse A Vetafscheidingsgraad GFE hood 78,9 % Vetafscheidingsklasse C Luchtstroom bij minimale en maximale snelheid in normale bedrijfsmodus, met uitzondering van het gebruik op de intensieve of hogesnelheidsstand. 292,1 / 493,5 m³/h Luchtstroom bij gebruik op intensieve of hogesnelheidsstand - m³/h Luchtgeluidsemissie (klasse A) bij minimaal en maximaal beschikbare toerental bij conventioneel gebruik 54 / 66 dB Luchtgeluidsemissie (klasse A) bij gebruik op de intensieve of hogesnelheidsstand - dB Stroomverbruik wanneer uitgeschakeld

- W Contactgegevens Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland119

Informatie overeenkomstig EU Verordening nr. 66/2014 Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:2 014+A12:2015 Artikelnummer 10011488, 10011489 Betekenis Symbool Waarde Eenheid Jaarlijks energieverbruik AEC hood 65,3 kWh/jaar Tijdverlengingsfactor f 1,5 Vloeistofdynamische eciëntie FDE hood 13,7 Energie-eciëntie-index EEI hood 81,4 Gemeten luchtstroom op het beste eciëntiepunt

BEP 225,5 m³/h Gemeten luchtdruk op het beste eciëntiepunt

BEP 250 Pa Maximale luchtstroom Q max 493,5 m³/h Gemeten elektrisch ingangsvermogen op het beste eciëntiepunt

BEP 114 W Nominaal vermogen van het verlichtingssysteem

4,0 W Gemiddelde verlichtingssterkte van het verlichtingssysteem op het kookoppervlak

- W Gemeten stroomverbruik wanneer uitgeschakeld

66 dB Contactgegevens Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland120

Informatie overeenkomstig EU Verordening nr. 65/2014 Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:2 014+A12:2015 Artikelnummer 10026366, 10026367 Betekenis Symbool Waarde Eenheid Jaarlijks energieverbruik AEC hood 65,3 kWh/jaar Energielabel C Vloeistofdynamische eciëntie FDE hood 13,7 Vloeistofdynamische eciëntieklasse

Verlichtingseciëntie LE hood 38 Lux/W Verlichtingseciëntieklasse A Vetafscheidingsgraad GFE hood 78,9 % Vetafscheidingsklasse C Luchtstroom bij minimale en maximale snelheid in normale bedrijfsmodus, met uitzondering van het gebruik op de intensieve of hogesnelheidsstand. 292,1 / 493,5 m³/h Luchtstroom bij gebruik op intensieve of hogesnelheidsstand - m³/h Luchtgeluidsemissie (klasse A) bij minimaal en maximaal beschikbare toerental bij conventioneel gebruik 54 / 66 dB Luchtgeluidsemissie (klasse A) bij gebruik op de intensieve of hogesnelheidsstand - dB Stroomverbruik wanneer uitgeschakeld

- W Contactgegevens Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland121

Informatie overeenkomstig EU Verordening nr. 66/2014 Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:2 014+A12:2015 Artikelnummer 10026366, 10026367 Betekenis Symbool Waarde Eenheid Jaarlijks energieverbruik AEC hood 65,3 kWh/jaar Tijdverlengingsfactor f 1,5 Vloeistofdynamische eciëntie FDE hood 13,7 Energie-eciëntie-index EEI hood 81,4 Gemeten luchtstroom op het beste eciëntiepunt

BEP 225,5 m³/h Gemeten luchtdruk op het beste eciëntiepunt

BEP 250 Pa Maximale luchtstroom Q max 493,5 m³/h Gemeten elektrisch ingangsvermogen op het beste eciëntiepunt

BEP 114 W Nominaal vermogen van het verlichtingssysteem

4,0 W Gemiddelde verlichtingssterkte van het verlichtingssysteem op het kookoppervlak

- W Gemeten stroomverbruik wanneer uitgeschakeld

66 dB Contactgegevens Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland122

Informatie overeenkomstig EU Verordening nr. 65/2014 Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:2 014+A12:2015 Artikelnummer 10026368 Betekenis Symbool Waarde Eenheid Jaarlijks energieverbruik AEChood 57,2 kWh/jaar Energielabel B Vloeistofdynamische eciëntie FDEhood 22,9 Vloeistofdynamische eciëntieklasse

Verlichtingseciëntie LEhood 55 Lux/W Verlichtingseciëntieklasse A Vetafscheidingsgraad GFEhood 68,3 % Vetafscheidingsklasse D Luchtstroom bij minimale en maximale snelheid in normale bedrijfsmodus, met uitzondering van het gebruik op de intensieve of hogesnelheidsstand. 355,0 / 607,2 m³/h Luchtstroom bij gebruik op intensieve of hogesnelheidsstand - m³/h Luchtgeluidsemissie (klasse A) bij minimaal en maximaal beschikbare toerental bij conventioneel gebruik 55/71 dB Luchtgeluidsemissie (klasse A) bij gebruik op de intensieve of hogesnelheidsstand - dB Stroomverbruik wanneer uitgeschakeld Po 0 W Stroomverbruik in stand-by modus Ps - W Contactgegevens Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland123

Informatie overeenkomstig EU Verordening nr. 66/2014 Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:2 014+A12:2015 Artikelnummer 10026368 Betekenis Symbool Waarde Eenheid Jaarlijks energieverbruik AEChood 57,2 kWh/jaar Tijdverlengingsfactor f 1,2 Vloeistofdynamische eciëntie FDEhood 22,9 Energie-eciëntie-index EEIhood 65,9 Gemeten luchtstroom op het beste eciëntiepunt QBEP 326,1 m³/h Gemeten luchtdruk op het beste eciëntiepunt PBEP 326 Pa Maximale luchtstroom Qmax 607,2 m³/h Gemeten elektrisch ingangsvermogen op het beste eciëntiepunt WBEP 129,0 W Nominaal vermogen van het verlichtingssysteem WL 1 W Gemiddelde verlichtingssterkte van het verlichtingssysteem op het kookoppervlak Emiddle 55 Lux Gemeten stroomverbruik in stand-by modus Po - W Gemeten stroomverbruik wanneer uitgeschakeld Ps 0 W Geluidsniveau LWA 71 dB Contactgegevens Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland124

• Let er tijdens het koken op dat er voldoende luchttoevoer is, zodat de afzuigkap eciënt en met een gering bedrijfsgeluid kan functioneren.

• Pas het toerental tijdens het koken aan de geproduceerde hoeveelheid stoom aan. Gebruik de intensieve modus alleen wanneer nodig. Hoe lager het toerental, hoe minder energieverbruik.

• Pas tijdig het toerental aan wanneer tijdens het koken grote hoeveelheden stoom ontstaan. Wanneer stoom en damp zich al in de keuken hebben verspreid, moet de afzuigkap langer aan blijven staan.

• Schakel de afzuigkap uit, wanneer u hem niet meer nodig heeft.

• Schakel de verlichting uit, wanneer u die niet meer nodig heeft.

• Reinig het lter regelmatig en vervang deze tijdig om de effectiviteit van het ventilatiesysteem te behouden en brandgevaar te voorkomen.

• Plaats tijdens het koken altijd de deksels op uw pannen om stoom en condenswater te reduceren.

INSTRUCTIES VOOR AFVOER

Wanneer in uw land een wettelijke regeling geldt voor het afvoeren van elektrische en elektronische apparaten, wijst dit symbool, op het product zelf of op de verpakking, erop dat het betreffende product niet met het huisvuil afgevoerd mag worden. In plaats daarvan dient het naar een centraal depot voor het recyclen van elektrische en elektronische apparaten te worden gebracht Door het afval volgens de voorschriften weg te gooien beschermt u het milieu en de gezondheid van uw medemensen tegen negatieve consequenties. Informatie over recycling en het wegdoen van dit product ontvangt u van uw gemeente of van uw plaatselijke grondstoffen- en afvaldienst. FABRIKANT & IMPORTEUR (UK) Fabrikant: Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland. Importeur voor Groot-Brittannië: Berlin Brands Group UK Limited PO Box 42 272 Kensington High Street London, W8 6ND United Kingdom
