MANUALE UTENTE GL60WSB Klarstein

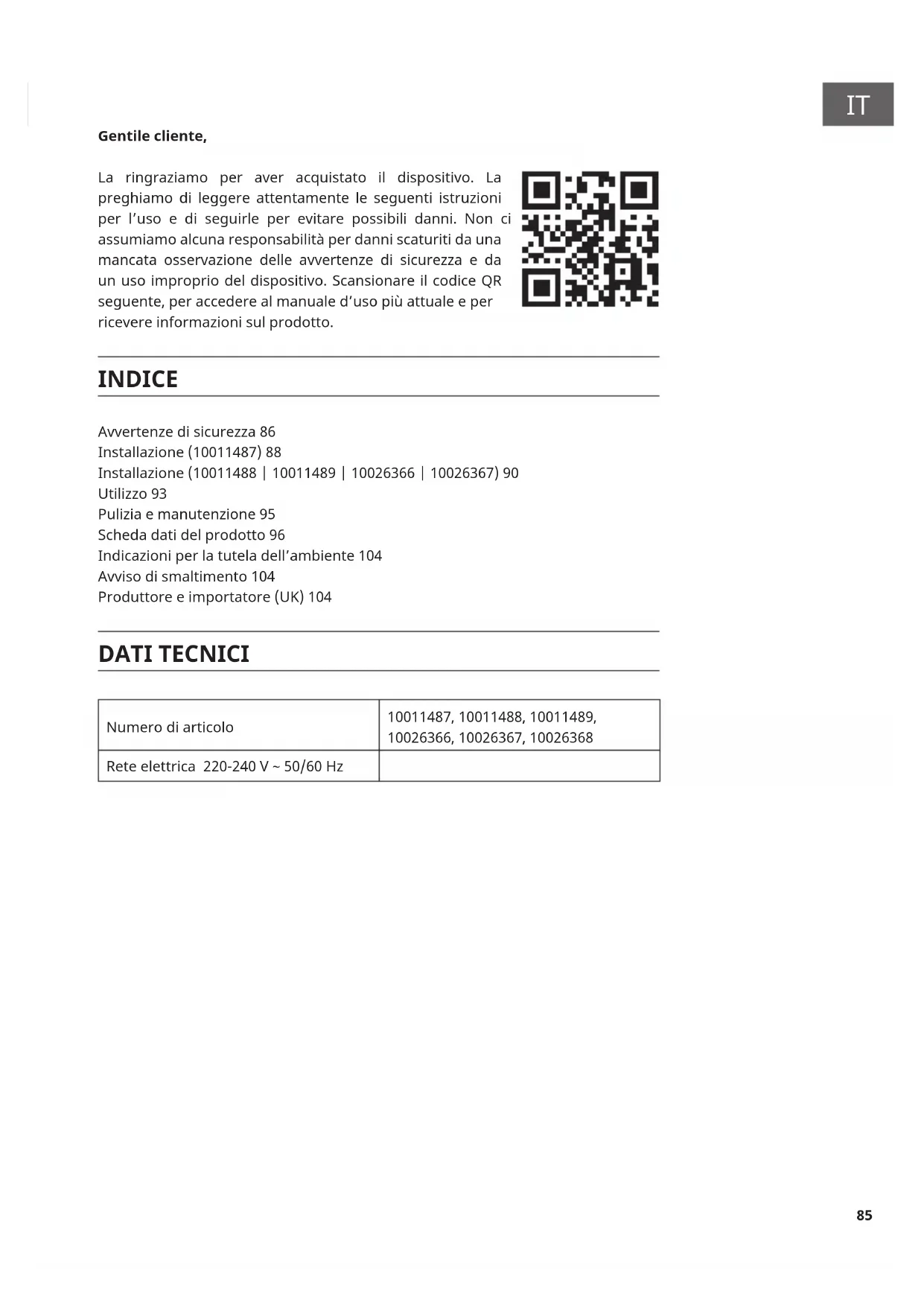

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attendamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo una responsabilità per anni scaturiti da una mancata osservazione delle avventenze di sicurezza e da un uso improper del dispositivo. Scansionare il codice QR seguite, per accederer al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

INDICE

Avvertenze di sicurezza 86

Installazione (10011487) 88

Installazione (10011488 | 10011489 | 10026366 | 10026367) 90

Utilizzo 93

Pulizia e manutenzione 95

Scheda dati del prodotto 96

Indicazioni per la tutela dell'ambiente 104

Avviso di smaltimento 104

Produttore e importatore (UK) 104

DATI TECHNICI

Numero di articolo	10011487, 10011488, 10011489, 10026366, 10026367, 10026368
Rete elettrica 220-240 V ~ 50/60 Hz

AVVERTENZE DI SICUREZZA

• Leggere attentamente tutte le istruzioni prima dell'uso e conservare il manuale per consulazioni future.
• Il montaggio può essere eseguito solo da un technician qualificato. Prima di utilizzare la cappa aspirante, accertarsi che la tensione (V) e la frequenza (Hz) indicate corrispondano alla tensione (V) e alla frequenza (Hz) domestiche.
• Si declina agli responsabilità per danni derivati da un utilizzo improprio e da un'installazione errata della cappa aspirante.
• I bambini minori di 8 anni non possono utilizzare la cappa aspirante.
• La cappa aspirante non è per un uso commerciale bensi domestico e in ambienti simili.
• Pulire regolaremente la cappa aspirante e ilhetto per un corretto funzionamento.
• Staccare la spina dalla presa prima di eseguire la pulizia.
• Pulire la cappa aspirante come indicate nel manuale di istruzioni. Non utilizzare fiamme vivare nelle cappa aspirante.
• Se la cappa aspirante non funziona correttamente, rivolgersi al produttore o ad un technician competente.
• Questo dispositivo può essere utilizzato da bambini a partire da 8 anni e da persone con limitate capacità fisiche e psichiche o con conoscenza ed esperienza limitate, solo se sono stati istruiti sulle modalità d'uso e comprendono i rischi e i pericoli connessi.
• Se il cavo di alimentazione o la spina sono danneggiati, farli sostituire dal produttore o da un technician qualificato.
• Se la cappa aspirante viene utilizzata insieme ad appearecchi che bruciano gas o combustibili, è necessario che la stanza sia ben ventilata.
• Non cucinare alimenti alla fiamma (flambé) sotto la cappa aspirante.
• Attenzione: le superfici della cappa aspirante possono divertare molto calde durante l'uso.

Note importanti per I'installazione

• L'aria non deve essere condotta in uno scarico utilizzato per aspirare gas di combustione o altri combustibili (cchio non si applica per dispositivi che emettono solo aria nella stanza).
• Osservare tutte le disposizioni regionali relative all'incasso di dispositivi di ventilazione.

AVVERTENZA

Pericolo di morte, pericolo di intossicazione da gas di scarico! Non azionare I'apparecchio con funzione di scarico quando è attivo un impianto di riscaldamento che utilizes I'aria ambiente, se I'areazione non è sufficienza.

Gli impiani di riscaldamento che sfruttano l'aria ambiente (ad es. stufe a gas, ad gasolio, a legna o a carbone, scalda-acqua istantanei, scaldabagno), usano l'aria ambiente per la combustione ed espellono all'esterno i gas di scaricoattraverso unsystema di scarico (ad es.camino).Con la cappa aspirante accesa viene sottratta aria dalla cucina e dalle stanze adiacenti. Se I'areazione è insufficienti ciente si forma una depressione.I gas tossici del camino vengono riaspirati negli ambienti domestici.

• Pertanto è necessario che ci sia sempre un'areazione suffi ciente.
• La cassetta a muro per areazione o sfi ato da sola non garantisce un'areazione suffi ciente.

Un utilizzo sicuro è possibile solo se la depressione nella stanza dove è installato l'implanto di riscaldamento non supera i 4 Pa (0,04 mbar). Ciò è possibile solo se l'aria necessaria per la combustione può affli uire nella stanzaattraverso aperture permanenti come porte, fi nestre, in combinazione con una cassetta a muro per areazione o sfi ato o con altre misure tecniche. In agli caso rivolgersi ad un esperto di impianti di areazione il quale fornirà indicazioni sulle misure da intraprenderere per una corretta areazione.

Se la cappa aspirante viene impiegata esclusivamente con funzione di ricircolo dell'aria, I'utilizzo è possibile alla limiti.

Informazioni importanti per smontare il disposativo

• Lo smontaggio avviene seguendo i passaggi relativi a installazione/montaggio in ordine inverso.
• Chiedere l'aiuto di una seconda persona per smontare il disposativo, in modo da evitare lesioni.

INSTALLAZIONE (10011487)

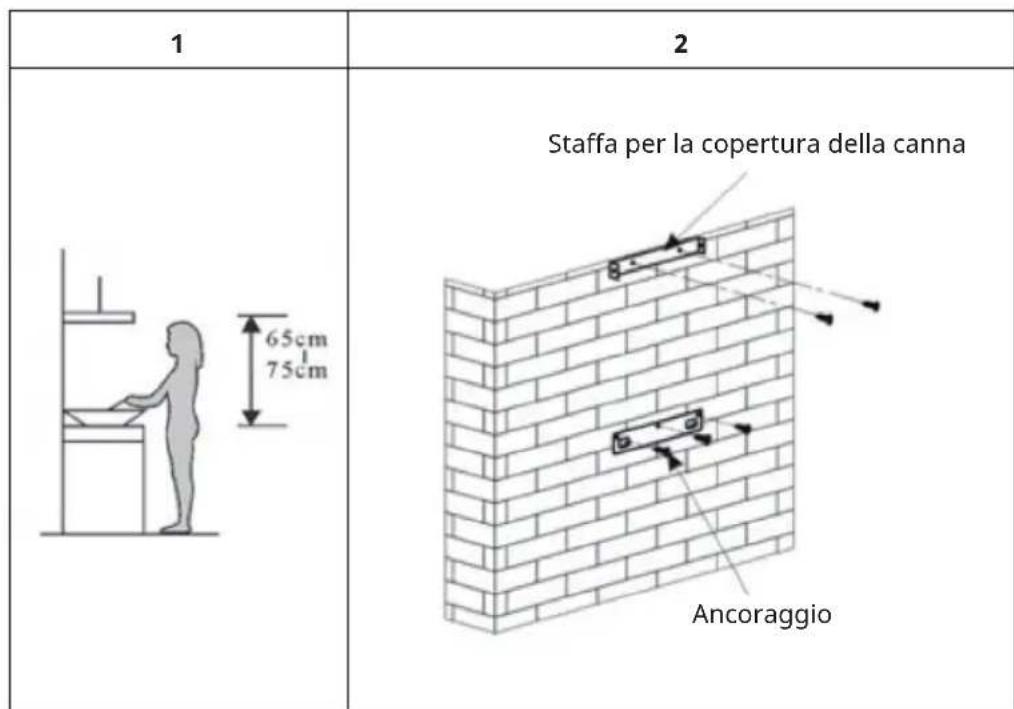

1. La distanza tra il piano di cottura e il bordo inferiore della cappa aspirante deve essere di almeno 65~cm (v. immagine 1).
2. Una volta definita l'altezza, montare l'ancoraggio nella posizione corrispondente. è necessario realizare i fori (utilizzando un trapano, punte adequate, tasselli e viti) e poi fissare l'ancoraggio alla parete con le viti. Dopo aver fissato l'ancoraggio, montare la staffa interna per la copertura della canna segundo un simile procedimento (v. immagine 2). Si prega di rispetto la distanza corretta (misurare la distanza), dato che la copertura della canna dovrà poi essere fissata alla staffa.

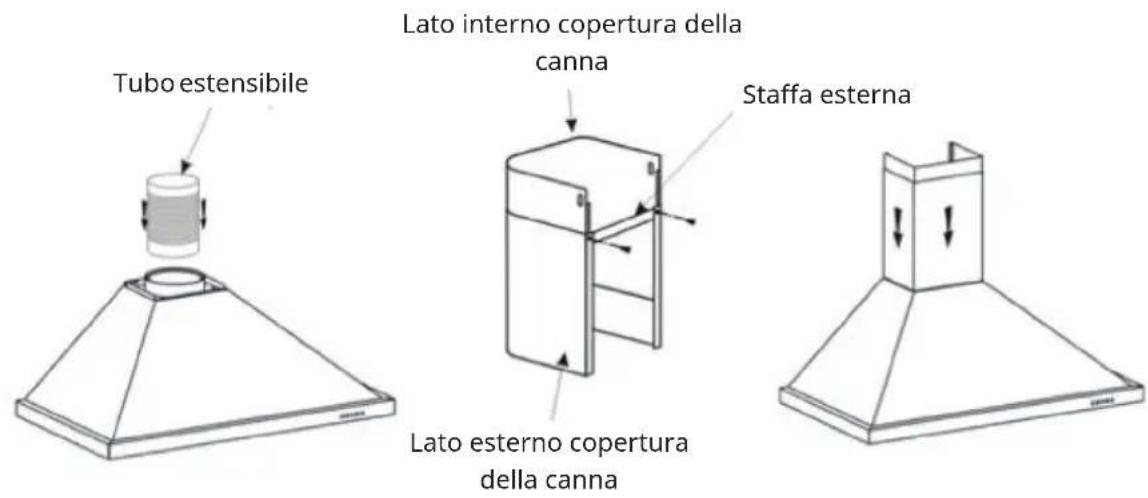

3. Si prega di fissare la staffa esterna per la copertura della canna sul lato esterno della copertura e controllare che la copertura della canna interna possa essere mossa liberamente in altezza. Installare poi il tubo estensibile e la copertura della canna alla cappa. V. immagine 3.

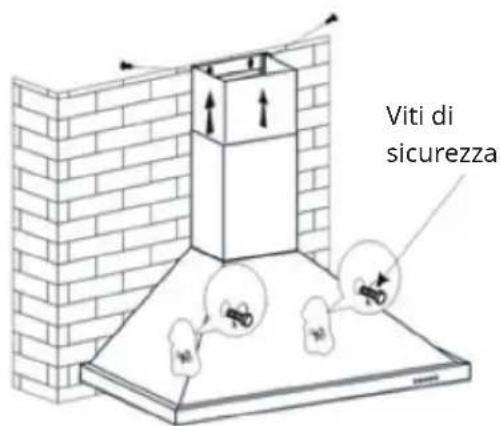

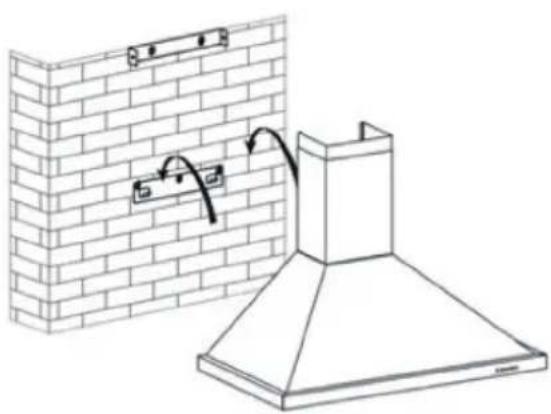

4. Posizionare la cappa sull'ancoraggio (v. immagine 4).
5. Impostare l'altezza giusta della copertura della canna interna, in modo che le staffe siano in corrispondenza e procedere al fissaggio. In seguito è possibile fissare la cappa con viti di sicurezza (v. immagine 5).

Nota: si prega di tenere presente che ci sono due tappi di sicurezza sul lato posteriori del dispositivo.

3

4

5

INSTALLAZIONE (10011488 | 10011489 | 10026366 | 10026367)

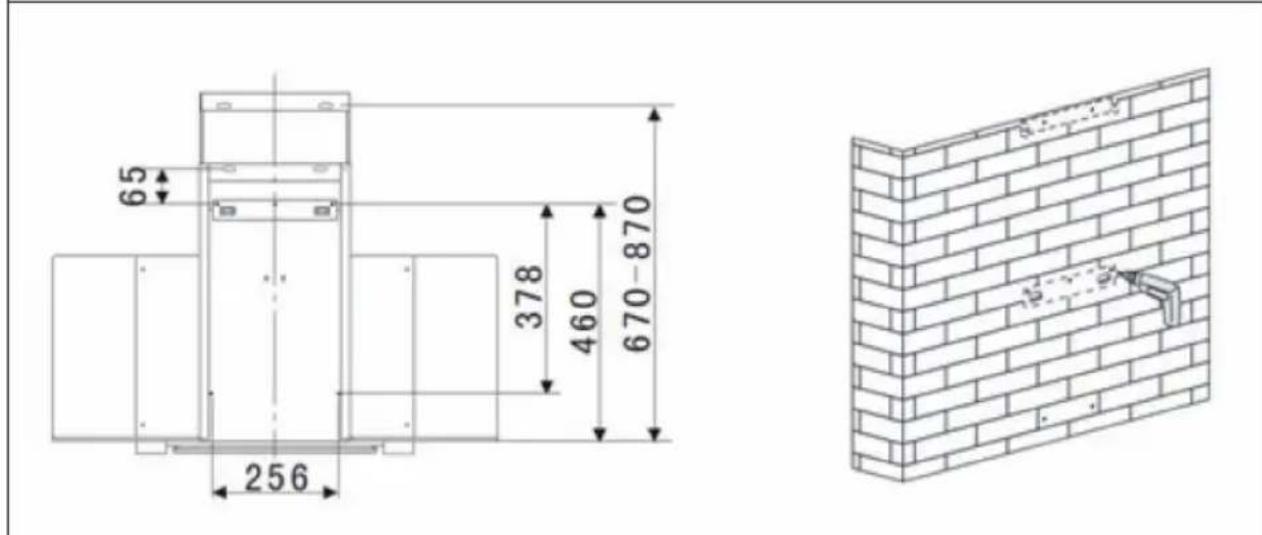

1. La distanza tra il piano di cottura e il bordo inferiore della cappa aspirante deve essere di almeno 65~cm (v. imagine 1).
2. Una volta definita l'altezza, montare l'ancoraggio nella posizione corrispondente. è necessario realizare i fori (utilizzando un trapano, punte adequate, tasselli e viti) e poi fissare l'ancoraggio alla parete con le viti. Dopo aver fissato l'ancoraggio, montare la staffa interna per la copertura della canna seguendo un simile procedimento (v. immagine 2). Si prega di rispetto la distanza corretta (misurare la distanza), dato che la copertura della canna dovrà poi essere fissata alla staffa.

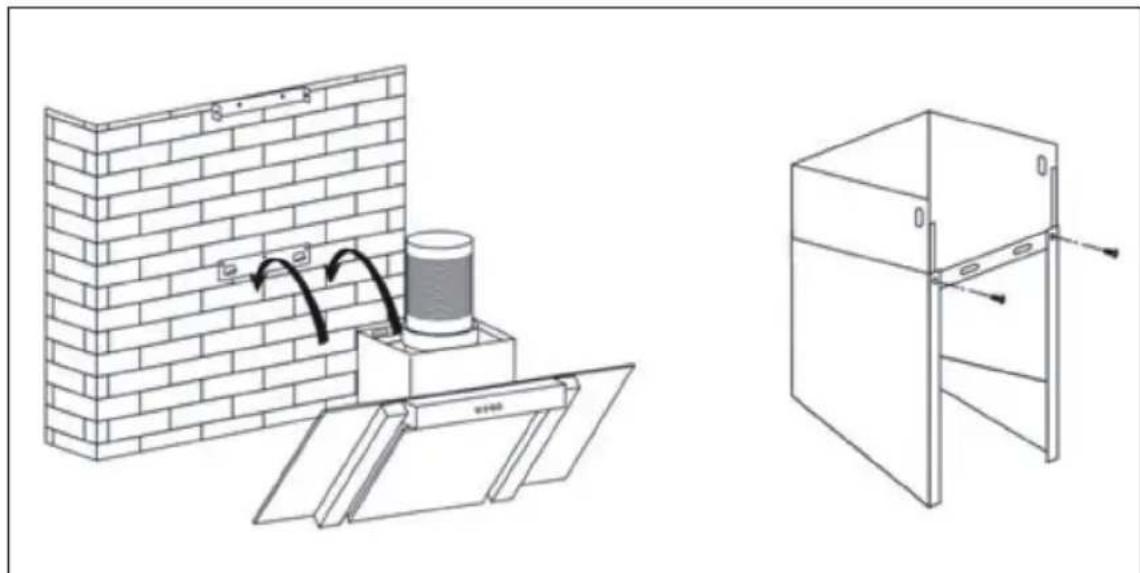

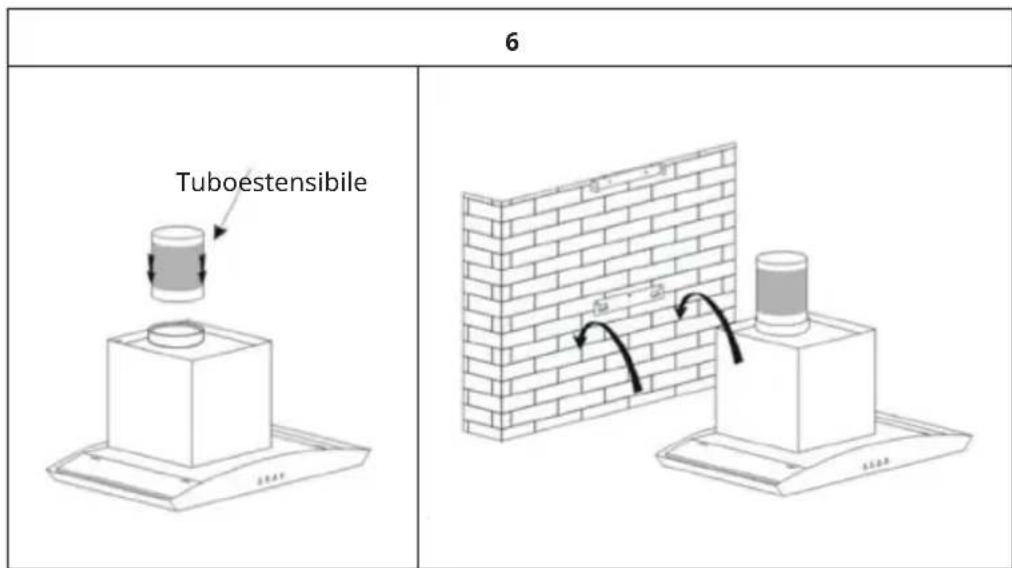

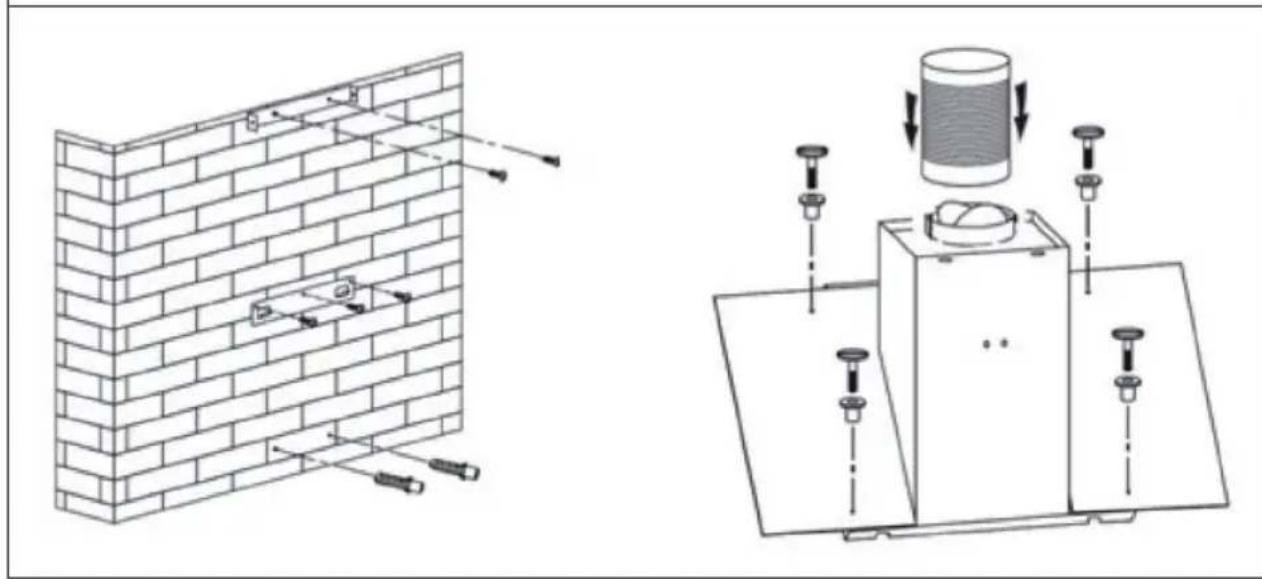

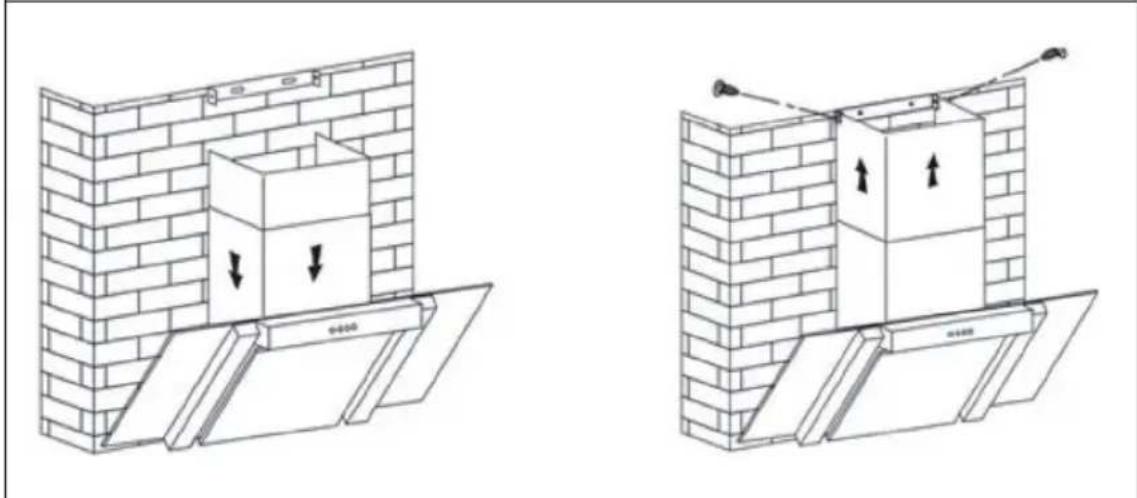

3. Collegare il tubo estensible e posizionare la cappa sull'ancoraggio (v. imagine 6).

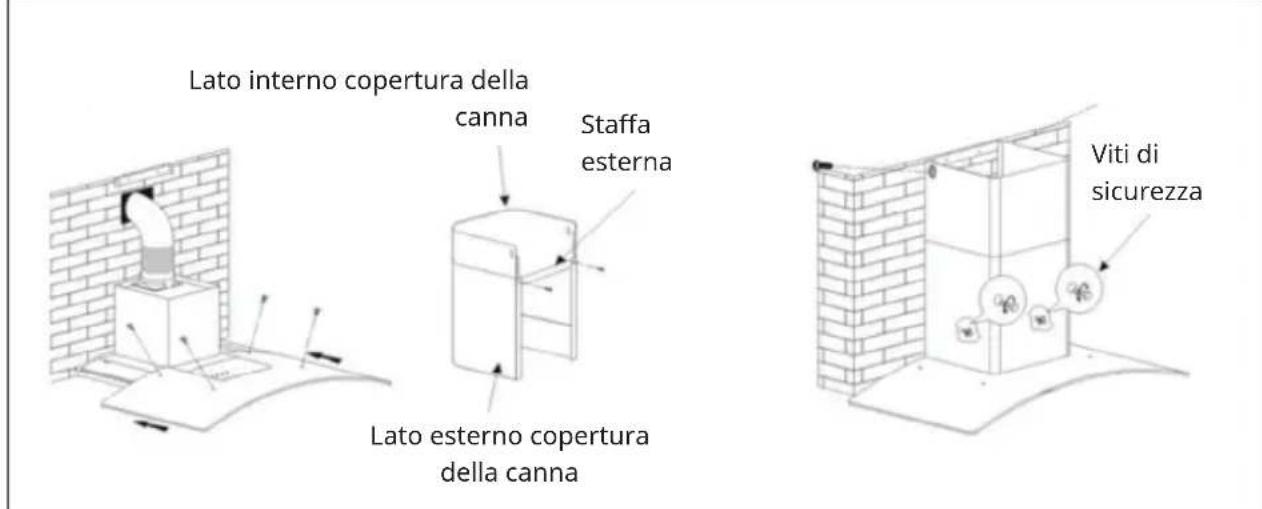

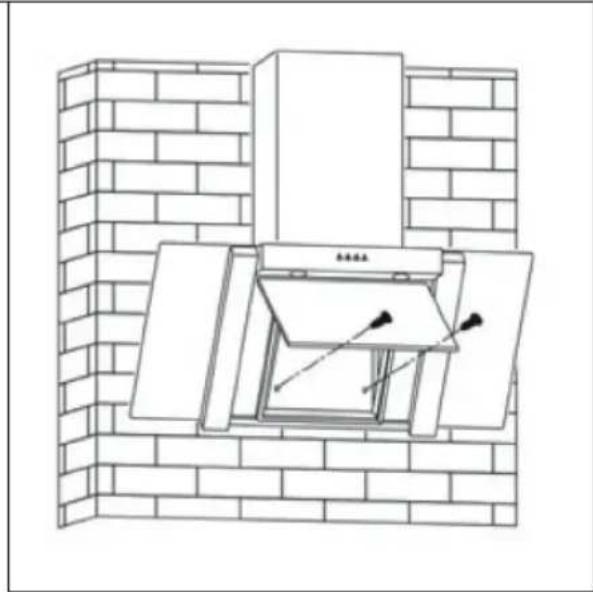

4. Inserire correttamente il componente in vetro e fissarlo con le viti corrette. Condurre l'estremità del tubo estensibile all'aperto. Assicurarsi che sua presente l'apertura necessaria.
5. Impostare l'altezza giusta della copertura della canna interna, in modo che le staffe siano in corrispondenza e procedere al fissaggio. In seguito è possibile fissare la cappa con viti di sicurezza (v. immagine 7).

Nota: si prega di tenere presente che ci sono due tappi di sicurezza sul lato posteriori del dispositivo.
