GEBRUIKSAANWIJZING Flow Pro 350 Eurom

Instructieboek – Gebrauchsanweisung Manual – Manuel d'instructions

Lees dit instructieboekje zorgvuldig en in zijn geheel door; het bevat belangrijke informatie aangaande het gebruik en voorzorgsmaatregelen. Door de instructies zorgvuldig op te volgen verkrijgt u optimale prestaties en wordt de veiligheid maximaal gewaarborgd. Gebruik, anders dan in dit boekje beschreven, kan schade, letsel en gevaar opleveren en doet de garantie vervallen.

Bewaar het boekje om later nog eens te raadplegen.

VEILIGHEIDSVOORSCHRIFTEN

- Controleer voor gebruik uw nieuwe pomp (incl. kabel en stekker) op zichtbare beschadigingen. Neem een beschadigde pomp niet in gebruik maar biedt hem uw leverancier aan ter vervanging.

- Om veiligheidsredenen dient uw dompelpomp altijd te worden aangesloten op een geaard stopcontact dat volgens de landelijke regels is geïnstalleerd, deel uitmaakt van een elektriciteitsvoorziening die maximaal 16 Amp. is gezekerd en voorzien is van een aardlekschakelaar (nominale stroom ≤30 mA).

- Controleer uw pomp, elektrokabel, stekker en stopcontact voor elk gebruik. Gebruik ze niet wanneer u beschadigingen constateert maar laat ze repareren door een erkend elektricien. De kabel is van het type H05RN-F 3G 0.75mm².

- Zorg ervoor dat elektrische aansluitingen te allen tijde droog zijn en blijven.

- Controleer voor gebruik of het stopcontact waarop u de pomp wilt aansluiten geschikt is voor de pomp (zie typeplaatje).

- Bescherm de elektrokabel en de stekker tegen hitte, olie en scherpe hoeken.

- Maak voor gebruik eerst de afvoerslang schoon.

- Controleer voor gebruik of de opvoerhoogte het vermogen van uw pomp niet overschriidt.

- Gebruik de elektrokabel niet om de pomp aan op te hangen, aan te laten zakken of mee te verplaatsen. Bevestig daartoe evt. een touw aan de handgreep. Trek de stekker ook niet aan de kabel uit het stopcontact maar neem de stekker in de hand!

- Nadat u water hebt verpompt waaraan bijv. chloor was toegevoegd of wat een bepaalde neerslag bevatte, dient u de pomp met schoon water door te spoelen. Houdt er rekening mee dat zand en alle andere schurende en bijtende stoffen de slijtage versnellen en het vermogen van de pomp beïnvloeden.

- Voorkom dat de pomp werkt terwijl hij om wat voor reden dan ook het water niet af kan voeren: verstopte afvoer, te hoge opvoer enz. Dit beschadiqt de pomp!

- Gebruik de pomp niet wanneer zich personen in het leeg te pompen object bevinden. Het is te allen tijde verboden deze pomp in een zwembad te gebruiken.

- Drooglopen van de pomp versnelt slijtage en veroorzaakt oververhitting. Voorkom dus te allen tijde dat de pomp draait terwijl er geen water meer wordt verplaatst en schakel hem onmiddellijk uit wanneer dat gebeurt.

• Voordat u controle- of schoonmaakwerkzaamheden aan uw pomp uitvoert dient u hem uit te schakelen door de stekker uit het stopcontact te nemen.
• Om letsel te voorkomen nooit vingers of andere voorwerpen in de aanzuigopening van de pomp steken als de stekker in het stopcontact zit!
• Zorg voor zorgvuldig toezicht wanneer dit apparaat wordt gebruikt in de aanwezigheid van kinderen, handelingsonbekwame personen of huisdieren. Dit apparaat is niet geschikt om te worden gebruikt door personen (incl. kinderen) met een fysieke-zintuiglijke- of mentale beperking, of gebrek aan ervaring en kennis, ongeacht of er toezicht is of instructie is gegeven aangaande het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid
• Houd het apparaat buiten het bereik van kinderen en laat ze nooit alleen met het apparaat. Houd er bij het kiezen van een plaats voor het apparaat rekening mee dat die onbereikbaar is voor kinderen. Er dient op te worden toegezien dat kinderen niet met het apparaat spelen.
• Repareer pomp, kabel en/of stekker nooit zelf maar laat dat aan een bevoegde vakman over. Importeur en fabrikant aanvaarden geen aansprakelijkheid voor ondeskundig uitgevoerde reparaties en/of wijzigingen aan de pomp. Dergelijke ingrepen doen tevens de garantie vervallen.

WAAR IS DE POMP VOOR BEDOELD?

Deze dompelpomp is ontworpen voor privégebruik in en om huis en tuin.

Dompelpompen worden voornamelijk gebruikt voor waterafvoer, voor het verplaatsen van vloeistoffen en het leegpompen van waterreservoirs, kelders, boten enz., als ook voor het voor beperkte tijd laten circuleren van water.

De pompen zijn volledig waterdicht en mogen tot een diepte van max. 5 meter in vloeistof worden gedompeld.

Deze pompen zijn niet geschikt voor tafelfonteintjes en aquariums. Als de pomp in een vijver met vis wordt gebruikt, dient u maatregelen te nemen om te voorkomen dat de vis in de pomp wordt gezogen.

Met deze pomp kunnen schone en licht-vervuilde, niet agressieve vloeistoffen worden verpompt. De vloeistof mag deelties van max. 3mm doorsnee bevatten.

Zand (en vergelijkbaar materiaal) in de te verpompen vloeistof heeft een schurende werking en leidt tot snellere sliitage.

Bijtende, licht-ontvlambare of explosieve vloeistoffen (zoals benzine, diesel, petroleum, thinner enz.), zeewater, vetten, olie, zout- of vervuild water uit toiletten, chemische producten enz. mogen niet worden verpompt!

De temperatuur van de verpompte vloeistof dient de 35°C niet te overschrijden.

Voorkom te allen tijde dat de pomp draait terwijl er geen water meer wordt verplaatst.

Let op: deze pompen mogen niet in een zwembad worden gebruikt!

Deze pomp is niet geschikt voor continu gebruik, zoals het voortdurend laten circuleren van water. Door deze vorm van gebruik zal de levensduur van de pomp aanzienlijk worden verkort.

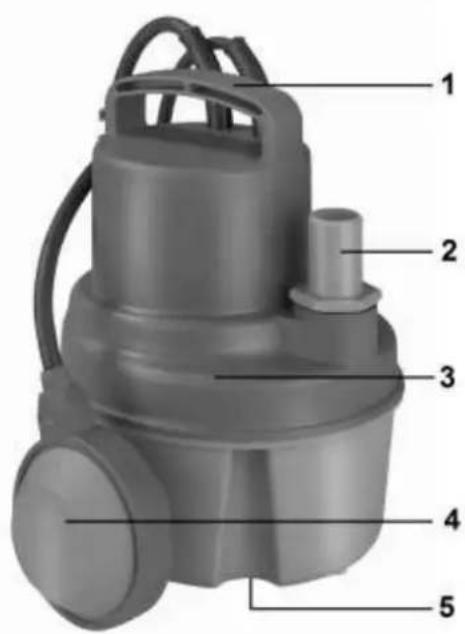

BESCHRIJVING

1. Handgreep
2. Slangaansluiting
3. Pomphuis
4. Vlotterschakelaar
5. aanzuigopening

VOOR GEBRUIK

Tijdens de voorbereidende werkzaamheden de stekker uit het stopcontact!

Slangaansluiting

De FlowPro 350MOP wordt geleverd met twee slangaansluitingen: 19mm en 25mm. Naar keuze schroeft u die op de pomp. Evt. kan ook een 1" schroefaansluiting worden gebruikt. Bevestig de slang met een slangklem op het passende deel van de aansluiting (of draai hem erop).

Plaatsen en verplaatsen

• Zet de pomp stabiel neer, zeker wanneer u hem automatisch laat werken.
• Zorg ervoor dat de aanzuigopeningen niet worden geblokkeerd (ook niet gedeeltelijk). Plaats de pomp, als hij op een zachte (bijv. zanderige) bodem staat, bijv. op een tegel.
• Gebruik de elektrokabel of de afvoerslang niet om de pomp op te tillen of op te hangen. Als u de pomp wilt neerlaten in bijv. een bron of schacht, gebruik dan een touw dat u aan de handgreep bevestigt.
• Gebruikt u de pomp voor tijdelijke toepassingen, gebruik dan flexibele slang die u met een slangklem op de pomp bevestigt. Bij een permanente installatie kunt u vaste afvoerleidingen monteren.
• Let op! Een put of schacht waarin u de pomp gebruikt dient minimale afmetingen van 40x40x50 cm. te hebben, zodat de vlotter vrij kan bewegen!

WERKING

• De elektrokabel dient minimaal van het type HO5RN-F 3x0,75mm² te zijn en een lengte van minimaal 10 meter te hebben.
• Een eventuele verlengkabel dient van het type HO5RN-F 3x1,0mm ^2 te zijn.
• Controleer voor gebruik of de waarden van het stopcontact, waar u de pomp op wilt aansluiten, corresponderen met die op het typeplaatje op de pomp (230V-50Hz) en of het stopcontact geaard is en voorzien is van een aardlekschakelaar (nominale stroom ≤30 mA).
• Zorg ervoor dat elektrische aansluitingen te allen tijde droog zijn en blijven!
• Controleer of de pomp stevig op de bodem van put, kelder etc. staat.
• Controleer of het stopcontact in goede conditie verkeert.
• Controleer of de afvoerslang correct bevestigd zit en geen knikken vertoont..
• Overtuig u ervan dat er zich géén personen in de leeg te pompen ruimte (kelder/boot/vijver enz.) bevinden.
• Wanneer aan alle bovenstaande voorwaarden is voldaan, kunt u de stekker in het stopcontact steken. De pomp zal beginnen te werken.

Nadat u de stekker in het stopcontact hebt gestoken schakelt de pomp automatisch in wanneer het water boven het ingestelde minimumniveau komt en schakelt hij uit wanneer het ingestelde minimumniveau is bereikt.

Op deze wijze kan de pomp continu ingeschakeld staan en zal hij het waterniveau in bijv. een kelder of boot op peil houden. Houdt er daarbij rekening mee dat deze pomp niet is ontworpen om continu te werken; hij dient ook regelmatig af te slaan.

Ondanks het feit dat de pomp automatisch werkt is er toch regelmatig toezicht vereist om vast te stellen dat er zich geen problemen voordoen bij de werking, er geen beschadigingen zijn opgetreden enz. (zie ook: oververhittingsbeveiliging).

Handmatige werking

Bij handmatige werking zal uw pomp beginnen te werken wanneer u de stekker in het stopcontact steekt en u er handmatig voor zorgt dat de vlotterschakelaar op de stand "in werking" staat. Dat doet u door de vlotterschakelaar rechtop te houden (vlotterkabel aan de onderzijde). Als u de vlotter zó vasthoudt (of vastzet) zal de pomp blijven draaien. Stop de werking evenwel onmiddellijk wanneer er geen vloeistof meer wordt verpompt: de verpompte vloeistof koelt tevens de motor, die zonder koeling oververhit kan raken en stuk kan lopen! Houdt de pomp bij handmatig gebruik dus voortdurend in de gaten; drooglopen leidt ook tot verhoogde slijtage! Handmatige werking wordt uitsluitend geadviseerd voor kortdurende werkzaamheden waarbij u de pomp voortdurend in de gaten houdt.

Bij automatische werking zal de pomp afslaan wanneer er nog relatief veel water in uw kelder/boot/vijver enz. over is, omdat de automatische vlotterschakelaar ruimte nodig heeft om om te schakelen. Wanneer u ook het laatste water wilt verpompen adviseren wij op dat moment over te schakelen op handmatige werking. Door de

pomp op het laagste punt (of in een uitholling) te plaatsen bereikt u minimaal restwater. Pas wel op voor drooglopen!

Voorkom te allen tijde dat de pomp droog loopt!

OVERVERHITTINGBEVEILIGING

Uw dompelpomp is voorzien van een oververhittingbeveiliging. Deze schakelt de pomp automatisch uit wanneer de motor te heet wordt. Wanneer hij voldoende is afgekoeld zal de pomp ook automatisch weer aanslaan.

Oververhitting heeft evenwel altijd een oorzaak: de schoep kan zijn vastgelopen, er kan een lager versleten zijn, de pomp kan drooglopen enz. Wanneer die oorzaak niet wordt verholpen zal de oververhitting opnieuw optreden en wanneer zich dit proces te vaak herhaalt veroorzaakt dat serieuze schade aan uw pomp. Probeer dus vast te stellen wat er mis is en los dit probleem op. Indien de pomp hiervoor geopend moet worden dient u zich tot uw leverancier of een erkend vakman te wenden.

Wanneer er bij een pomp die automatisch werkt te weinig controle wordt uitgeoefend kan de pomp dus ondanks de oververhittingbeveiliging stuklopen. De verantwoordelijkheid voor het toezicht blijft te allen tijde bij de gebruiker rusten!

ONDERHOUD

Voordat u controle- of schoonmaakwerkzaamheden aan uw pomp uitvoert dient u hem uit te schakelen door de stekker uit het stopcontact te nemen.

Uw dompelpomp is nagenoeg onderhoudsvrij. Het enige wat u hoeft te doen is het volgende:

• Voer regelmatig een visuele inspectie uit. Is de pomp niet beschadigd? De elektrokabel, de stekker en de vlotterschakelaar met z'n kabel ook niet? Indien u wel beschadigingen constateert dient u zich tot uw leverancier of een erkend vakman te wenden. Probeer nooit zelf reparaties uit te voeren en haal zelf de pomp niet open!
• Controleer regelmatig de werking van de vlotterschakelaar, zeker wanneer u de pomp voor automatische werking hebt geïnstalleerd (elke 3 maanden). Verwijder regelmatig de aanslag op de vlotter met schoon water.
• Controleer regelmatig of er zich geen vuil (vezels, resten) rond de schoep heeft opgehoopt. Is dat wel het geval, verwijder dat dan door de pomp door te spoelen met schoon water. Evt. kunt u het bodemzeefje even verwijderen en met een pincet het vuil op de schoep proberen te verwijderen. Lukt u dat niet, wend u dan tot uw leverancier of een erkend vakman en laat deze de pomp openen en het vuil verwijderen.
• Spoel de pomp minimaal elke 3 maanden goed door met schoon water.
• Als u de pomp regelmatig op verschillende plaatsen gebruikt dient hij na elk gebruik met schoon water te worden door- en afgespoeld.
• Houd de bodem van de put (of de tegel waar de pomp op rust) vrij van modder en neerslag.

- Zorg ervoor dat de pomp niet bevriest. Laat hem tegen de winter volledig leeglopen en sla hem vorstvrij op.

STORINGEN - OORZAAK - REMEDIE

Storing	Oorzaak	Remedie
Pomp start niet	- Geen stroom- Overhittingsbeveiliging geactiveerd- Vlotter schakelt de pomp niet in	- Controleer de stroomvoorziening- Zie: overhittingsbeveiliging. - Breng de vlotter in een hogere stand
Pomp stopt niet in AUTO-stand	- Pomp staat niet verticaal- De vlotter zit vast	- Zet de pomp rechtop- Geef de vlotter ruimte
Pomp draait, maar geeft geen water	- Inlaatopeningen zijn verstopt- Knik in waterafvoerslang, of de slang zit verstopt- Lucht rond de schoep- Schoep vastgelopen- Waterpeil is de laag	- Maak ze schoon- Leg de slang recht of verwijder de verstopping- Schakel de pomp uit en beweeg hem wat heen en weer. Wacht tot de lucht ontsnapt is en start opnieuw- Probeer de belemmering te verwijderen of wend u tot een vakman- Dompel de pomp dieper in het water
Onvoldoende water	- Inlaatopeningen zitten (deels) verstopt- Afvoerleiding (deels) verstopt- Versleten schoep	- Maak ze schoon- Verwijder de verstopping- Schoep laten vervangen
Pomp slaat tijdens de werking plotseling af	- Thermische beveiliging stopt pomp vanwege overhitting door vuil water- Het water is te warm- Stroomuitval- Vuil of steentjes in de water-aanvoer- Schoep zit vast- Storing in de motor	- Zie: overhittingbeveiliging- Max. watertemperatuur 35°C- Controleer zekeringen en aardlek- Verwijder vuil en steentjes- Hef z.m. blokkade op of raadpleeg servicedienst- Raadpleeg de servicedienst

Als deze tips geen oplossing bieden, neem dan contact op met uw leverancier of servicedienst.

GARANTIE

Op de door u gekochte dompelpomp is de normale garantie op productie- en materiaalfouten van toepassing.

De volgende schade en storingen zijn uitgesloten van garantie:

• Slijtage en defecten van roterende mechanische afdichtingen, veroorzaakt door drooglopen of de aanwezigheid van bepaalde stoffen en/of voorwerpen in het water.
• Blokkade van de waaier door vreemde voorwerpen
• Transportschade
• Beschadigingen veroorzaakt door onoordeelkundig gebruik
• Storingen die door onbevoegden tevergeefs zijn getracht te repareren, of door onoordeelkundige reparatie zijn veroorzaakt
  • Schade door oververhitting

Het openen van de pomp door onbevoegden als ook het aanbrengen van wijzigingen of toevoegingen aan de pomp doen de garantie en aansprakelijkheid van leverancier, importeur en fabrikant vervallen.

TECHNISCHE GEGEVENS

Type	FLOW-PRO 350
Aansluitspanning	230V – 50Hz
Opgen. verm.	350W
Cap. max.	5.000 l/u
Isolatieklasse	IP68
Opv. hoogte max.	6,5m
Dompeldiepte max	5m
Watertemp. max.	35°C
Slangaansluiting	19mm - 25mm – 1”
Max. doorlaat vuil	3mm
Resterend water (Manual)	3mm
Kabel	H05RN-F 3G 0.75mm ^2
Kabellengte	10m
Afmetingen (cm)	∅ 16 x 22,5
Gewicht	2,3 + 1 kg

EN

CE-Conformiteitsverklaring

Voldoet aan de eisen van het Low Voltage Directive 2006/95/EC en het EMC-directive 2004/108/EC en In overeenstemming is met de volgende normen:
