BEDIENUNGSANLEITUNG Flow Pro 350 Eurom

Automatische werking

VOR INBETRIEBNAHME DER PUMPE

Lesen Sie diese Anleitung vollständig und sorgfältig durch, sie enthält wichtige Informationen bezüglich Benutzung und Sicherheit. Durch das Befolgen der Anweisungen wird eine optimale Leistung erzielt und höchste Sicherheit gewährleistet. Wird das Gerät anders verwendet als in der Anleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren und Verletzungen verbunden. Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.

SICHERHEITSVORSCHRIFTEN

• Kontrollieren Sie vor der Benutzung Ihre neue Pumpe (inkl. Kabel und Stecker) auf sichtbare Beschädigungen. Nehmen Sie eine beschädigte Pumpe nicht in Betrieb, sondern bitten Sie Ihren Lieferanten um Austausch.
• Aus Sicherheitsgründen muss Ihre Tauchpumpe immer an eine Steckdose mit Erdung angeschlossen werden, die gemäß der Vorschriften Ihres Landes installiert ist, und Teil eines Stromkreises von meistens 16 Ampere ist und in dem ein Fehlerstrom-Schutzschalter eingebaut ist (Nennstrom ≤30 mA).
• Überprüfen Sie vor jeder Inbetriebnahme Ihre Pumpe, das Anschlusskabel, den Netzstecker und die Steckdose. Werden Beschädigungen festgestellt, dann dürfen sie nicht verwendet werden und müssen von einem autorisierten Elektrofachmann repariert werden. Kabeltyp: H05RN-F 3G 1.00mm².
• Achten Sie darauf, dass die Elektroanschlüsse immer trocken sind und trocken bleiben.
• Prüfen Sie vor der Benutzung, ob die vorhandene Netzspannung der Steckdose, an die Sie die Pumpe anschließen wollen, auch für die Pumpe geeignet ist (siehe Typenschildangaben).
• Schützen Sie das Anschlusskabel und den Netzstecker vor Hitze, Öl und scharfen Kanten.
• Reinigen Sie vor der Benutzung den Ablaufschlauch.
• Prüfen Sie vor der Benutzung, ob die Förderhöhe die Pumpenleistung Ihrer Pumpe nicht übersteigt.
• Das Anschlusskabel darf nicht zum Befestigen, Absenken oder Transportieren/Umpositionieren der Pumpe verwendet werden. Dazu sollten Sie ein Seil am Tragegriff befestigen. Ziehen Sie den Netzstecker nicht am Kabel, sondern am Steckergehäuse aus der Steckdose!

• Nach dem Pumpen von Wasser, dem zum Beispiel Chlor beigefügt war oder das bestimmte Sedimente enthielt, müssen Sie die Pumpe mit klarem Wasser durchspülen. Es ist zu berücksichtigen, dass Sand und andere schmirgelnde und ätzende Stoffe zu schnellerem Verschleiß und einer Leistungsminderung der Pumpe führen.

• Vermeiden Sie den Betrieb der Pumpe, wenn diese aus welchem Grund auch immer das Wasser nicht abtransportieren kann: Verstopfter Abfluss, zu hohe Förderhöhe, usw. Dies führt zu Beschädigungen der Pumpe!

• Die Pumpe darf keinesfalls betrieben werden, wenn sich Personen in dem auszupumpenden Objekt befinden. Es ist grundsätzlich verboten, diese Pumpe in einem Schwimmbecken zu betreiben.
• Trockenlauf der Pumpe erhöht den Verschleiß und führt zu Überhitzung. Vermeiden Sie daher grundsätzlich den Betrieb der Pumpe bei Ausbleiben der Förderflüssigkeit und schalten Sie in solch einem Fall die Pumpe sofort aus.
• Bevor Sie Inspektions- oder Reinigungsarbeiten an Ihrer Pumpe durchführen, ist das Gerät unbedingt vom Netz zu trennen (Netzstecker aus der Steckdose ziehen).
• Um Verletzungen zu vermeiden, greifen Sie niemals in die Ansaugöffnung der Pumpe, wenn der Netzstecker in der Steckdose steckt! Stecken Sie auch keine Gegenstände darin!
• Achten Sie auf sorgfältige Aufsicht, wenn das Gerät in der Anwesenheit von Kindern oder handlungsunfähigen Personen oder Haustieren benutzt wird. Dieses Gerät ist nicht geeignet, um durch Kinder oder Personen mit körperlichen, sensorischen oder geistigen Behinderungen oder durch Personen ohne Wissen oder Erfahrung mit diesem Gerät bedient zu werden, auch nicht unter Aufsicht oder nach Unterweisung durch eine Person, die für die Sicherheit der oben genannten Personen verantwortlich ist.
• Halten Sie das Gerät außerhalb der Reichweite von Kindern und lassen sie diese niemals mit dem Gerät allein. Berücksichtigen Sie bei der Wahl eines Standorts für das Gerät, dass dieser für Kinder nicht zugänglich ist. Achten Sie darauf, dass sie nicht mit dem Gerät spielen.
• Reparieren Sie die Pumpe, das Kabel und/oder den Netzstecker niemals selbst, sondern überlassen Sie dies einem autorisierten Fachmann. Der Importeur und Hersteller haftet nicht für unsachgemäß durchgeführte Reparaturen und/oder Änderungen an der Pumpe. Durch derartige Eingriffe erlischt jeglicher Garantieanspruch.

WOFÜR IST DIESE PUMPE BESTIMMT?

Diese Tauchpumpe ist für die private Benutzung in Haus und Garten bestimmt.

Tauchpumpen werden vorwiegend zum Entwässern, zum Umpumpen von Flüssigkeiten und zum Auspumpen von Behältern, Kellern, Booten usw. verwendet. Die Pumpen sind vollkommen wasserdicht und können bis zu max. 5 Meter in das Fördermedium eingetaucht werden.

Diese Pumpen sind nicht geeignet für Zimmer- bzw. Tischbrunnen und Aquarien. Wenn die Pumpe in einem Fischteich verwendet wird, sind entsprechende Maßnahmen zu treffen, dass keine Fische in die Pumpe gezogen werden.

Mit dieser Pumpe können saubere und leicht verschmutzte, nicht aggressive Flüssigkeiten gefördert werden. Die Flüssigkeit darf max. 3 mm große Teilchen enthalten.

Sand (und vergleichbares Material) in der Förderflüssigkeit hat eine schmirgelnde Wirkung und führt zu einem schnelleren Verschleiß.

Ätzende, leicht brennbare oder explosive Stoffe (wie Benzin, Diesel, Petroleum, Nitroverdünner usw.), Meerwasser, Fette, Öle, Salzwasser oder Abwasser aus Klosettanlagen, chemische Produkte usw. dürfen nicht gefördert werden.

Die Temperatur der Förderflüssigkeit darf 35°C nicht überschreiten.

Vermeiden Sie grundsätzlich den Betrieb der Pumpe bei Ausbleiben der Förderflüssigkeit.

Achtung: Diese Pumpen dürfen nicht in einem Schwimmbecken betrieben werden.

Diese Pumpe ist nicht für den Langzeitbetrieb (wie Dauerbetrieb zur Wasserumwälzung) geeignet. Bei dieser Betriebsart wird die Lebensdauer der Pumpe beträchtlich verkürzt.

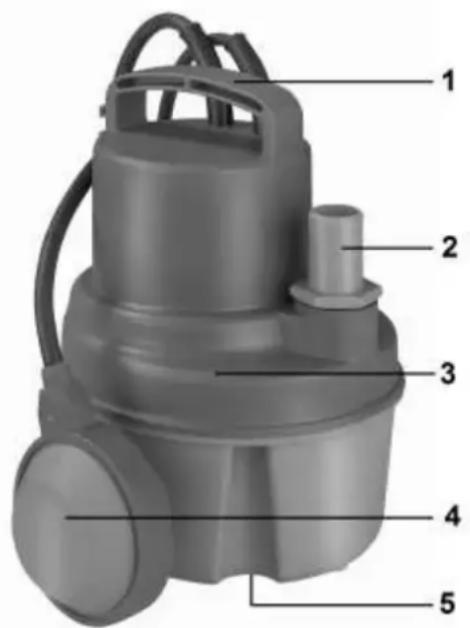

BEZEICHNUNG

1. Tragegriff
2. Schlauchanschluss
3. Pumpengehäuse
4. Schwimmerschalter
5. Ansaugöffnung

VOR DER INBETRIEBNAHME

Bei den vorbereitenden Arbeiten ist das Gerät unbedingt vom Netz zu trennen (Netzstecker aus der Steckdose ziehen)!

Schlauchanschluss

Der FlowPro 350 wird mit zwei Schlauchanschlüssen geliefert: 19 mm und 25 mm. Wählen Sie einen aus und schrauben ihn an die Pumpe. Evtl. kann auch eine 1"-Schraubverbindung genutzt werden. Befestigen Sie den Schlauch mit einer Schlauchschelle auf den passenden Teil des Anschlusses (oder darauf schrauben).

Aufstellen und Umpositionieren

• Stellen Sie die Pumpe standsicher auf, vor allem im Automatikbetrieb.
• Achten Sie darauf, dass die Ansaugöffnungen nicht blockiert werden (auch nicht teilweise). Stellen Sie die Pumpe z. B. auf eine Terrassenplatte oder einen Ziegelstein, wenn sie auf einem weichen (z.B. sandigen) Untergrund steht.
• Verwenden Sie nie das Kabel oder den Schlauch zum Anheben oder Aufhängen der Pumpe. Wenn Sie die Pumpe in einen Brunnen oder Schacht absenken wollen, dann verwenden Sie ein Seil, das Sie am Tragegriff befestigen.
• Für einen vorübergehenden Einsatz der Pumpe verwenden Sie am besten einen flexiblen Schlauch, den Sie mit einer Schlauchklemme auf der Pumpe befestigen. Bei einer Dauerinstallation können Sie feste Abflussleitungen montieren.
• Wichtiger Hinweis! Ein Einlaufschacht, in dem Sie die Pumpe verwenden, muss mindestens die Abmessungen 40x40x50 cm haben, so dass sich der Schwimmer frei bewegen kann!

FUNKTIONSWEISE

• Es muss mindestens ein Stromkabel der Bauart HO5RN-F 3x0.75 mm ^2 mit einer Mindestlänge von 10 Metern verwendet werden.
• Ist eventuell ein Verlängerungskabel erforderlich, dann ist ein Kabel der Bauart HO5RN-F 3x1,0 mm² zu verwenden.
• Überprüfen Sie vor der Inbetriebnahme, ob die Daten des Stromnetzes der Steckdose, an die Sie die Pumpe anschließen möchten, mit den Angaben auf dem Typenschild der Pumpe (230 V – 50 Hz) übereinstimmen und ob die Steckdose geerdet ist und in dem ein Fehlerstrom-Schutzschalter eingebaut ist (Nennstrom ≤30 mA).
• Achten Sie darauf, dass die Elektroanschlüsse immer trocken sind und trocken bleiben.
• Prüfen Sie, ob die Pumpe fest auf dem Boden von Schacht, Keller usw. steht.
• Prüfen Sie, ob die Steckdose in ordentlichem Zustand verkehrt.
• Prüfen Sie, ob der Ablaufschlauch korrekt befestigt ist und keine Knicke aufweist.
• Stellen Sie sicher, dass sich keine Personen im auszupumpenden Raum (Keller/Boot/Teich, usw.) befinden.
• Wenn allen obengenannten Bedingungen genügt ist, können Sie den Stecker in die Steckdose stecken. Die Pumpe beginnt ihren Betrieb.

Automatikbetrieb

Sobald Sie den Netzstecker in eine Steckdose stecken, schaltet sich die Pumpe automatisch ein, wenn die Wasserhöhe die eingestellte minimale Einschalthöhe überschritten hat und sie schaltet sich automatisch aus, wenn sie die eingestellte minimale Ausschalthöhe erreicht hat.

Auf diese Art und Weise kann die Pumpe ständig in Betrieb sein und wird sie den Wasserstand beispielsweise im Keller oder Boot auf dem gewünschten Niveau halten. Beachten Sie jedoch, dass diese Pumpe nicht für Dauerbetrieb ausgelegt ist und daher regelmäßig ausgeschaltet werden muss.

Auch eine automatisch arbeitende Pumpe darf nicht längere Zeit unbeaufsichtigt betrieben werden, damit sichergestellt wird, dass sie problemlos funktioniert und keine Schäden und dergleichen aufgetreten sind. (Siehe auch Überhitzungsschutz).

Manueller Betrieb

Beim manuellen Betrieb beginnt der Pumpvorgang sobald Sie den Netzstecker in die Steckdose stecken und wenn Sie den Schwimmerschalter von Hand in die Position „in Betrieb“ gebracht haben. Dies erzielen Sie, indem Sie den Schwimmerschalter senkrecht nach oben halten (mit dem Schwimmerkabel nach unten). Wenn Sie den Schwimmer so festhalten (oder befestigen), wird die Pumpe ständig in Betrieb bleiben. Nach Ausbleiben der Förderflüssigkeit muss die Pumpe umgehend abgeschaltet werden. Die Förderflüssigkeit kühlt gleichzeitig den Motor, der ohne Kühlung überhitzen und kaputt gehen kann. Die Pumpe muss im manuellen Betrieb daher ständig beobachtet werden; Trockenlaufen führt zu erhöhtem Verschleiß! Der manuelle Betrieb wird ausschließlich für kurze Tätigkeiten empfohlen, wobei Sie die Pumpe ständig beobachten sollten.

Beim automatischen Betrieb wird die Pumpe abschalten, obwohl noch relativ viel Wasser in Ihrem Keller/Boot/Teich usw. verblieben ist, weil der automatische Schwimmerschalter Platz zum Umschalten braucht. Wenn Sie auch das restliche Wasser herauspumpen möchten, empfehlen wir Ihnen, dann auf den manuellen Betrieb umzuschalten. Wenn Sie die Pumpe auf den niedrigsten Punkt (oder in eine Rille) stellen, erreichen Sie die minimale Restwasserhöhe. Achten Sie jedoch auf die Trockenlaufgefahr!

Verhindern Sie stets, dass die Pumpe trockenläuft!

ÜBERHITZUNGSSCHUTZ

Ihre Tauchpumpe ist mit einem Überhitzungsschutz ausgerüstet. Dieser schaltet die Pumpe automatisch aus, wenn der Motor zu heiß wird. Nach ausreichender Abkühlung läuft die Pumpe auch wieder automatisch an.

Überhitzung hat allerdings immer eine Ursache: Schaufel kann festgelaufen sein, ein Lager kann abgenutzt sein, die Pumpe kann trockenlaufen, usw. Wenn die Ursache nicht behoben werden kann, wird die Überhitzung erneut auftreten und wenn sich dieser Prozess zu oft wiederholt, führt dies zu ernsthaften Schäden an Ihrer Pumpe. Versuchen Sie daher den Fehler festzustellen und zu beheben. Muss dazu die Pumpe geöffnet werden, sollten Sie sich grundsätzlich an Ihren Händler oder an einen autorisierten Fachmann wenden.

Wird eine automatisch arbeitende Pumpe nicht oft genug beaufsichtigt, kann die Pumpe trotz Überhitzungsschutz kaputt gehen. Die Verantwortung der Beaufsichtigung obliegt immer dem Benutzer!

WARTUNG

Bevor Sie Inspektions- oder Reinigungsarbeiten an Ihrer Pumpe durchführen, ist das Gerät unbedingt vom Netz zu trennen (Netzstecker aus der Steckdose ziehen).

Ihre Tauchpumpe ist nahezu wartungsfrei. Das einzige, was Sie noch machen müssen, ist Folgendes:

• Führen Sie regelmäßig eine Sichtprüfung durch. Ist die Pumpe nicht beschädigt? Sind auch Anschlusskabel, Netzstecker und Schwimmerschalter mit Schwimmerkabel unbeschädigt? Sollten Sie Beschädigungen feststellen, müssen Sie sich an Ihren Händler oder an einen autorisierten Fachmann wenden. Versuchen Sie niemals selbst Reparaturen durchzuführen und öffnen Sie die Pumpe auch nicht selbst!
• Prüfen Sie in regelmäßigen Abständen den Schwimmerschalter auf seine Funktion, besonders dann, wenn Sie die Pumpe für Automatikbetrieb installiert haben (alle 3 Monate). Entfernen Sie regelmäßig mit klarem Wasser den Belag auf dem Schwimmer.

Prüfen Sie regelmäßig ob sich kein Schmutz (Fasern, Rückstände) rund um die Schaufel angesammelt hat. Eventuellen Schmutz entfernen, indem Sie die Pumpe mit sauberem Wasser durchspülen. Evtl. können Sie den Bodensieb kurz herausnehmen und mit einer Pinzette versuchen den Schmutz auf der Schaufel zu entfernen.

• Gelingt es Ihnen nicht, den Schmutz zu entfernen, dann wenden Sie sich an Ihren Händler oder an einen autorisierten Fachmann und lassen Sie die Pumpe öffnen und den Schmutz entfernen.
• Spülen Sie die Pumpe mindestens alle drei Monate ordentlich mit sauberem Wasser durch.
• Benutzen Sie die Pumpe regelmäßig an verschiedenen Orten, dann muss sie nach jedem Gebrauch mit klarem Wasser durch- und abgespült werden.
• Der Boden des Brunnens oder Schachtes (oder die Platte oder der Ziegel, worauf die Pumpe steht) muss frei von Schlamm und Ablagerungen sein.
• Achten Sie darauf, dass die Pumpe nicht einfriert. Vor dem Winter sollten Sie die Pumpe vollständig entleeren und an einem frostsicheren Ort lagern.

STÖRUNGEN – URSACHE - ABHILFE

Störung	Ursache	Abhilfe
Pumpe startet nicht	- Keine Stromversorgung- Überhitzungsschutz aktiviert- Der Schwimmer schaltet die Pumpe nicht ein.	- Überprüfen Sie die Stromversorgung- Siehe: Überhitzungsschutz- Bringen Sie den Schwimmer in eine höhere Position.
Pumpe schaltet sich im Automatikbetrieb nicht aus	- Pumpe steht nicht senkrecht- Schwimmer sitzt fest	- Pumpe gerade aufstellen- Geben Sie den Schwimmer raum.
Pumpe läuft, aber fördert nicht	- Einlassöffnungen sind verstopft- Geknickter Ablaufschlauch oder Schlauch ist verstopft- Luft im Bereich der Laufradschaufel- Laufradschaufel blockiert- Wasserniveau ist zu niedrig (manueller Betrieb)	- Einlassöffnungen reinigen- Knick im Schlauch beheben oder Verstopfung entfernen.- Pumpe ausschalten und hin und her bewegen. Warten, bis Luft entwichen ist und erneut starten- Versuchen Sie die Blockade zu entfernen oder wenden Sie sich an einen Fachmann.- Pumpe tiefer in das Wasser eintauchen.
Zu wenig Wasser	- Einlassöffnungen sind (teilweise) verstopft- Abfuhrleitung (teilweise) verstopft- Schaufel abgenutzt	- Einlassöffnungen reinigen- Verstopfung beheben- Schaufel auswechseln lassen
Pumpe bleibt während des Betriebes plötzlich stehen	- Thermische Motorschutz hat Pumpe wegen Überhitzung durch z.B verschmutztes Wasser ausgeschaltet- Das Wasser ist zu warm- Stromausfall- Schmutz oder Steinchen in der Wasserzufuhr- Schaufel sitzt fest- Motorstörung	- Siehe Überhitzungsschutz- Max. Wassertemperatur 35°C- Sicherungen und Fehlerstromschutzschalter überprüfen- Schmutz und Steinchen entfernen- Blockade so schnell wie möglich beheben oder Kundendienst kontaktieren- Kundendienst kontaktieren

Wenn alle obigen Tipps keine Abhilfe schaffen, bitten wir Sie, mit Ihrem Händler oder Kundendienst Kontakt aufzunehmen.

GARANTIE

Auf die von Ihnen erworbene Tauchpumpe wird die übliche Garantie auf Material- und Fabrikationsfehler gewährt.

Die folgenden Schäden und Störungen sind von der Garantie ausgenommen:

• Verschleiß und Defekte rotierender mechanischer Dichtungen, verursacht durch Trockenlaufen oder Vorhandensein bestimmter Stoffe und/oder Fremdkörper im Wasser.
• Blockade des Schaufelrades durch Fremdkörper
• Transportschaden
• Beschädigungen, die auf unsachgemäßen Gebrauch zurückzuführen sind
• Störungen, die Unbefugte vergebens zu beheben versucht haben oder die durch eine unsachgemäße Reparatur verursacht wurden
  • Schaden durch Überhitzung
  Durch das Öffnen der Pumpe durch Unbefugte sowie durch Veränderungen an der Pumpe erlöschen jeglicher Garantie- und Haftungsansprüche gegenüber dem Händler, Importeur und Hersteller.

TECHNISCHE DATEN

Type	FLOW-PRO 350
Netzspannung	230V – 50Hz
Nennleistung	350W
Max. Fördermenge	5.000 L/H
Schutzklasse	IP68
Max. Förderhöhe	6,5m
Max. Eintauchtiefe	5m
Max. Wassertemp.	35°C
Schlauchanschluss	19mm - 25mm – 1”
Schmutzwasser mit max. Korngröße	3mm
Restwassermenge	3mm
Kabel	H05RN-F 3G 1.00mm ^2
Kabellänge	22x16x31
Abmessungen	∅ 16 x 22,5
Gewicht	2,3 + 1 kg
