GEBRUIKSAANWIJZING Aurora Eco 60 Klarstein

gefeliciteerd met de aanschaf van dit apparaat. Lees de hierna volgende handleiding aandachtig door en volg de instructies op om schade te voorkomen. Voor schade veroorzaakt door het niet in acht nemen van de instructies of door onjuist gebruik nemen wij geen verantwoordelijkheid. Scan de QR code voor toegang tot de meest actuele gebruikershandleiding en voor meer informatie rondom het artikel.

Veiligheidsinstructies 64

Installatie 66

Toetsenfuncties 69

RGB modus 69

Gloeilamp en ledlamp vervangen 70

Problemen en oplossingen 71

Productinformatieblad 72

Informatie over milieubescherming 74

Instructies voor afvoer 74

Fabrikant & importeur (UK) 74

TECHNISCHE GEGEVENS

Artikelnummer	10039927, 10039928, 10039929, 10039930
Stroomvoorziening 220-240 V ~ 50/60 Hz

VEILIGHEIDSINSTRUCTIES

• Lees de handleiding voor de ingebruikname zorgvuldig door en bewaar hem als naslagwerk.
• Installatiewerkzaamheden mogen alleen door een elektricien of een ander gekwalificeerd persoon worden uitgevoerd. Controleer voor de ingebruikname of de op de afzuigkap vermelde spanning (V) en frequentie (Hz) overeenkomen met de spanning (V) en frequentie (Hz) van de stroomvoorziening in uw huishouden.
• Voor schade veroorzaakt door foutief gebruik of onjuiste installatie nemen wij geen verantwoordelijkheid.
• Kinderen onder de 8 jaar mogen de afzuigkap niet bedienen.
• Het apparaat is niet bestemd voor commercieel gebruik, maar voor gebruik in een conventioneel huishouden en gelijkwaardige omgevingen.
• Reinig het apparaat en het filter regelmatig, zodat het altijd efficiënt functioneert.
• Neem voor het reinigen altijd de stekker uit het stopcontact.
• Reinig het apparaat zoals in de gebruikershandleiding aangegeven.
• Gebruik geen open vuur onder de afzuigkap.
• Wanneer het apparaat niet naar behoren functioneert neemt u contact op met de fabrikant of een vakbedrijf.
• Kinderen vanaf 8 jaar en personen met een beperkte lichamelijke, sensorische en/of geestelijke gezondheid mogen het apparaat alleen gebruiken wanneer ze van tevoren door een voor hen verantwoordelijke persoon uitvoerig met de functies en veiligheidsinstructies van het apparaat vertrouwd zijn gemaakt en de hieraan verbonden risico's begrijpen.
• Wanneer de stroomkabel of stekker beschadigd is moet die door de fabrikant, een geautoriseerd bedrijf of een gelijkwaardig gekwalificeerd persoon worden vervangen.
• Wanneer de afzuigkap gebruikt wordt bij een fornuis dat gas, of een andere brandstof, gebruikt moet de ruimte voldoende kunnen worden geventileerd.
• Flambeer niet onder de afzuigkap.
• Let op! Het oppervlakte van het apparaat kan tijdens het gebruik heet worden.

Belangrijke informatie m.b.t. de installatie

• De lucht mag niet afgevoerd worden in een afvoer die al wordt gebruikt voor het afzuigen van rook voortkomend uit gas of andere brandstoffen (geldt niet voor de lucht die in de ruimte wordt teruggevoerd).
• Neem alle regionale voorschriften in acht die betrekking hebben op het inbouwen van ventilatiesystemen.

Belangrijke informatie m.b.t. het afvoersysteem

LET OP!

Vergiftigingsgevaar door teruggezogen uitlaatgassen! Gebruik het apparaat niet in de afvoermodus wanneer het tegelijk met een haard wordt gebruikt die afhankelijk is van de omringende lucht en er onvoldoende luchtcirculatie is.

Kamerluchtafhankelijke haarden, zoals gas-, olie-, hout- of kolenkachels, boilers en geisers gebruiken de in een ruimte aanwezige lucht en voeren die via een afvoerpijp of -slang naar buiten af. Bij een afvoersysteem wordt lucht aan de keuken en de nabijgelegen ruimtes onttrokken. Zonder voldoende vers aangevoerde lucht ontstaat een onderdruk. Giftige gassen kunnen daarbij uit de schoorsteen of de afvoerpijp worden teruggezogen in de woonruimtes.

• Let erop dat er voldoende frisse lucht toegevoerd wordt en dat de lucht vrij kan circuleren.
• Een muurkast voor de luchttoevoer/ -afvoer is niet voldoende om aan de grenswaarde te voldoen.

Een risicoloos gebruik is alleen mogelijk wanneer de onderdruk op de plaats van gebruik niet hoger is dan 4 Pa (0,04 mbar). Dit bereikt u wanneer de voor verbranding benodigde lucht door niet-afsluitbare openingen in deuren en ramen kan worden aangevoerd in combinatie met een muurkast voor luchttoevoer / -afvoer. Laat u in ieder geval door een meester schoorsteenveger adviseren en de gehele ventilatie van het huis beoordelen. Hij kan u daarnaast informeren over de eventueel te nemen maatregelen.

Wanneer de afzuigkap uitsluitend als circulatiesysteem wordt ingezet is het gebruik onbeperkt mogelijk.

Belangrijke informatie m.b.t. de demontage van het apparaat

• De demontage is gelijk aan de installatie/ montage maar in omgekeerde volgorde.
• Vraag voor de demontage hulp aan een tweede persoon om verwonding te voorkomen.

INSTALLATIE

Voorbereiding

Wanneer u over een afvoer naar buiten beschikt kunt u de afzuigkap conform de afbeelding rechts installeren. Het afvoerkanaal dient een doorsnede van minimaal 150 mm te hebben en van emaille, aluminium of een ander flexibel en hittebestendig materiaal te zijn.

• Schakel het apparaat voor de installatie uit en neem de stekker uit het stopcontact.
• De afzuigkap moet op een hoogte van circa 65-75 cm boven het fornuis worden aangebracht.

Installatie met externe afvoer

Tip: Neem de veiligheidsinstructies voor gebruik van het toestel in acht wanneer de lucht naar buiten wordt afgevoerd. Wanneer de afzuigkap tegelijk wordt gebruikt met een apparaat dat energie krijgt uit een andere bron dan stroom, mag de onderdruk in de ruimte niet hoger zijn dan 4 Pa (4 x 10^-5 Bar).

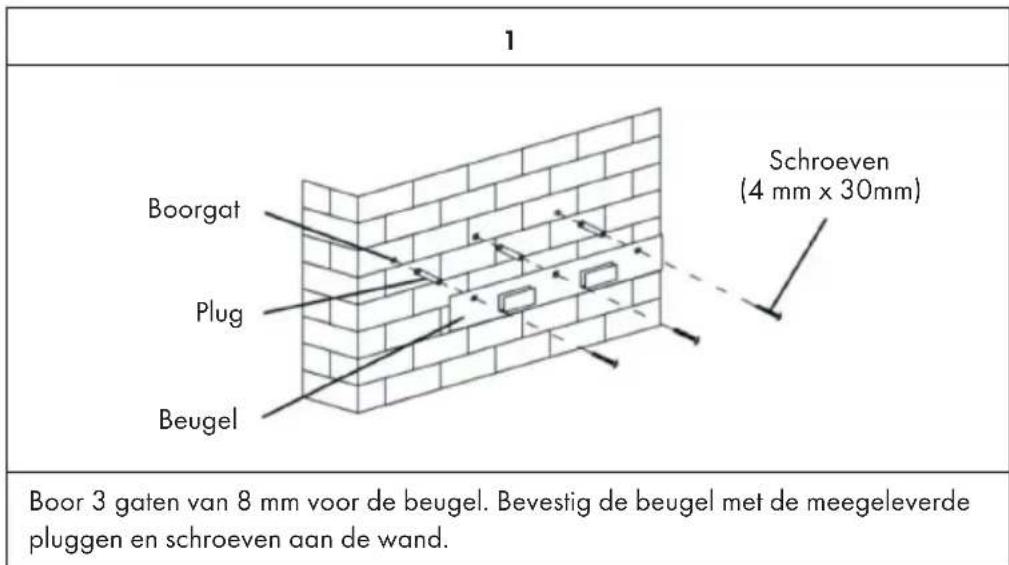

1 Boorgat Plug Beugel Schroeven (4 mm x 30mm) Boor 3 gaten van 8 mm voor de beugel. Bevestig de beugel met de meegeleverde pluggen en schroeven aan de wand.

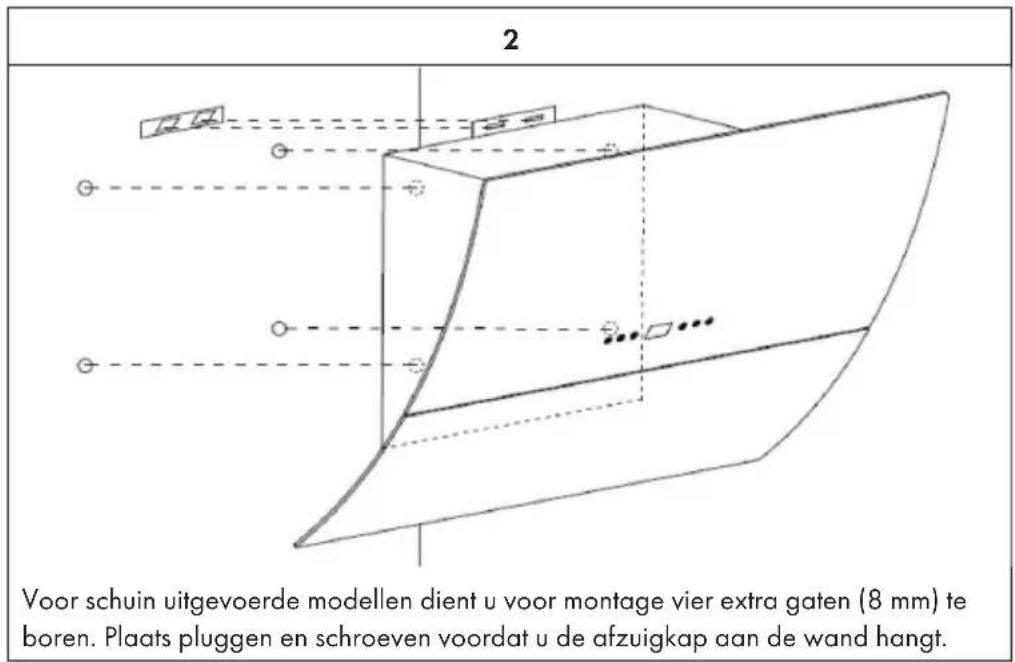

2 Voor schuin uitgevoerde modellen dient u voor montage vier extra gaten (8 mm) te boren. Plaats pluggen en schroeven voordat u de afzuigkap aan de wand hangt.

Installatie schoorsteen

1	2
Plaats de bovenste pijp in de onderste pijp. Trek de bovenste pijp vervolgens uit tot de benodigde hoogte is bereikt.	Zodra de schoorsteen de juiste hoogte heeft plaatst u het montagegat in de borgklauw.

Installatie met interne circulatie

Wanneer u niet over een externe afvoer beschikt heeft u geen afvoerpijp nodig. De installatie komt dan overeen met de installatie met externe afvoer.

Actief koolfilter inbouwen

Let op! Een actief koolfilter is niet inbegrepen. U kunt deze afzonderlijk bestellen.

1	2

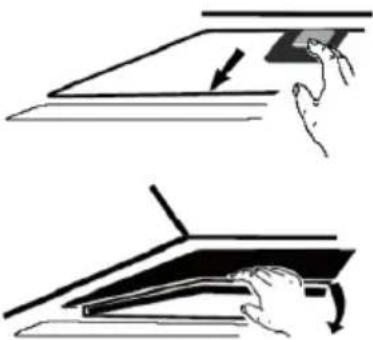

Met een actief koolfilter kunnen etensluchtjes uit de omringende lucht gefilterd worden door afzuigkappen met een circulatiesysteem.	Om het filter te installeren dient u eerst het vetfilter te verwijderen. Druk op de vergrendeling en trek hem naar beneden.

3	4
Plaats het actief koolfilter op de ventilator en draai deze met de klok mee vast. Herhaal de procedure aan de andere kant. Verzeker uzelf ervan dat het filter vastzit, anders kan het losschieten en een gevaar vormen. Let op! Met een actief koolfilter neemt het afzuigvermogen iets af.	Plaats de ventilator terug en bevestig het vetfilter weer. Bevestig de bovenste schoorsteenpijp en verwijder tenslotte nog het blauwe folie van de schoorsteen en de afzuigkap.

TOETSENFUNCTIES

- 8 +

	Motor aanzetten en uitschakelen.
	Toerental verhogen.
	Toerental verlagen.
	Licht aanzetten en uitschakelen.
	Laat het toerental zien:1 = laag toerental2 = gemiddeld toerental3 = hoog toerental

Quick Timer functie:

Houdt + en - tegelijk ingedrukt. Het display knippert en een countdown van 5 minuten begint. Na 5 minuten gaan licht en motor automatisch uit en een zoemtoon klinkt.

RGB MODUS

Druk in de stand-by modus/ bedrijfsmodus kort op de licht-toets om het ledlicht en het RGB licht tegelijk in te schakelen. Drukt u een tweede keer op de licht-toets is alleen het ledlicht nog aan. Druk een derde keer op de licht-toets om naar RGB modus te wisselen.

Druk in stand-by modus/ bedrijfsmodus lang op de licht-toets wanneer u de kleurinstellingen wilt wijzigen. De twee posities tellende weergave laat [0] zien. Gebruik de [+] en de [-] toetsen om de kleur van [L1] tot [L9] aan uw voorkeur aan te passen. Wanneer u een kleur heeft geselecteerd drukt u nogmaals lang op de licht-toets om de selectie te bevestigen en naar de laatst ingestelde modus terug te keren.

De volgende kleuren zijn in te stellen: [L1] wit, [L2] rood, [L3] groen, [L4] blauw, [L5] geel, [L6] lila, [L7] oranje, [L8] turquoise en [L9] geelgroen.

GLOEILAMP EN LEDLAMP VERVANGEN

Het vervangen van de gloeilamp

1 Schakel het apparaat uit en neem de stekker uit het stopcontact.
2 Schroef de 2 schroeven van de afdekking los en haal ze eruit.
3 Draai de gloeilamp eruit en vervang deze door eenzelfde type.

Het vervangen van de ledlamp

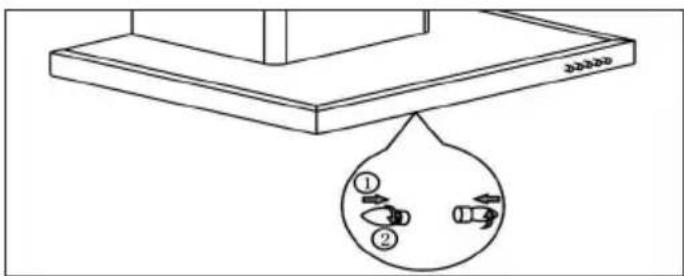

• Ontkoppel de bedrading van de verlichting die zich in de kap, achter het vetfilter, bevindt.
• Verwijder met behulp van een schroevendraaier de lampenfitting en de kabel uit de afzuigkap en vervang de lamp door eenzelfde type: ledlamp van max. 1,5 W

Probleem Mogelijke oorzaak Oplossing
Het licht gaat aan maar de ventilator functioneert niet.	Het ventilatorblad is stuk. Schakel het apparaat uit en laat het door een vakbedrijf nakijken.
	De motor is beschadigd.
Het licht en de ventilator functioneren niet.	De gloeilamp is doorgebrand.	Vervang de gloeilamp door een gelijkwaardige lampenbol.
	De stekker zit niet in het stopcontact.	Plaats de stekker goed in het stopcontact.
Het apparaat vibreert sterk.	Het ventilatorblad is stuk. Schakel het apparaat uit en laat het door een vakbedrijf nakijken.
	De motor is niet correct geplaatst.
	Het apparaat hangt niet goed aan de wand.	Haal het toestel van de muur en verzeker uzelf ervan dat de beugel goed zit.
Het afzuigvermogen is zwak.	De afstand tussen het fornuis en de afzuigkap is te groot.	Plaats de afzuigkap zo dat de afstand tussen fornuis en kap tussen de 65-75 cm ligt.

PRODUCTINFORMATIEBLAD

Informatie overeenkomstig EU Verordening nr. 65/2014

Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer	10039927, 10039928, 10039929, 10039930
Betekenis Symbool Waarde Eenheid
Jaarlijks energieverbruik AEC	kap	14,7 kWh/jaar
Energie-efficiëntieklasse A+
Vloeistofdynamische efficiëntie FDE	kap	31,4
Vloeistofdynamische efficiëntieklasse		A
Verlichtingsefficiëntie LE	kap	40 Lux/W
Verlichtingsefficiëntieklasse A
Vetafscheidingsgraad	GFEkap	69,1	%
Vetafscheidingsklasse		D
Luchtstroom bij minimale en maximale snelheid in normale bedrijfsmodus, met uitzondering van het gebruik op de intensieve of hogesnelheidsstand.		465,2 /563,0	m^3/h
Luchtstroom bij gebruik op intensieve of hogesnelheidsstand		-
Luchtgeluidsemissie (klasse A) bij minimaal en maximaal beschikbare toerental bij conventioneel gebruik		57,7/62,4	dB
Luchtgeluidsemissie (klasse A) bij gebruik op de intensieve of hogesnelheidsstand		-	dB
Stroomverbruik wanneer uitgeschakeld	Po	0,32	W
Stroomverbruik in stand-by modus	Ps	-	W
Contactgegevens	Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland

Informatie overeenkomstig EU Verordening nr. 66/2014

Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer	10039927, 10039928, 10039929, 10039930
Betekenis Symbool Waarde Eenheid
Jaarlijks energieverbruik AEC	kap	14,7 kWh/jaar
Tijdverlengingsfactor f 0,9
Vloeistofdynamische efficiëntie FDE	kap	31,4
Energie-efficiëntieindex EEI	kap	38,8
Gemeten luchtstroom op het beste efficiëntiepunt	QBEP	230,5 m^3/h
Gemeten luchtdruk op het beste efficiëntiepunt	PBEP	187	Pa
Maximale luchtstroom	Qmax	590,2 m^3/h
Gemeten elektrisch ingangsvermogen op het beste efficiëntiepunt	WBEP	38,1	W
Nominaal vermogen van het verlichtingssysteem	WL	3	W
Gemiddelde verlichtingssterkte van het verlichtingssysteem op het kookoppervlak	Emiddle	123
Gemeten stroomverbruik in stand-by modus	Po	-	W
Gemeten stroomverbruik wanneer uitgeschakeld	Ps	0,32	W
Geluidsvermogen	LWA	62,4	dB
Contactgegevens	Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland

INFORMATIE OVER MILIEUBESCHERMING

• Let tijdens het koken op voldoende luchttoevoer zodat de afzuigkap efficiënt en met een gering bedrijfsgeluid kan functioneren.
• Pas het toerental tijdens het koken aan de geproduceerde hoeveelheid stoom aan. Gebruik de intensieve modus alleen wanneer nodig. Hoe lager het toerental, hoe minder energieverbruik.
• Pas tijdig het toerental aan wanneer tijdens het koken grote hoeveelheden stoom ontstaan. Wanneer stoom en damp zich al in de keuken hebben verspreid, moet de afzuigkap langer aan blijven staan.
• Schakel de afzuigkap uit, wanneer u hem niet meer nodig heeft.
• Schakel de verlichting uit, wanneer u die niet meer nodig heeft.
• Reinig het filter regelmatig en vervang deze tijdig om de effectiviteit van het systeem te behouden en brandgevaar te voorkomen.
• Plaats tijdens het koken altijd de deksels op uw pannen om stoom en condenswater te reduceren.

Wanneer in uw land een wettelijke regeling geldt voor het afvoeren van elektrische en elektronische apparaten, wijst dit symbool, op het product zelf of op de verpakking, erop dat het betreffende product niet met het huisvuil afgevoerd mag worden. In plaats daarvan dient het naar een centraal depot voor het recyclen van elektrische en elektronische apparaten te worden gebracht Door het afval volgens de voorschriften af te voeren beschermt u het milieu en de gezondheid van uw medemensen tegen negatieve consequenties. Informatie over recycling en het afvoeren van dit product ontvangt u van uw gemeente of van uw plaatselijke grondstoffen- en afvaldienst.

FABRIKANT & IMPORTEUR (UK)

Fabrikant:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland.

Importeur voor Groot-Brittannië:

Chal-Tec UK limited
