GEBRUIKSAANWIJZING Zola 60 Klarstein

gefeliciteerd met de aanschaf van dit apparaat. Lees de hierna volgende handleiding aandachtig door en volg de instructies op om schade te voorkomen. Voor schadeveroorzaakt door het Niet in ache nemen van de instructies of door onjuist gebruik nemen wij geen verantwoordelijkheid. Scan de QR code voor toegang tot de meest actuèle gebruikershandleiding en voor meer informatie over het articlel.

INHOUDSOPGAVE

Veiligheidsinstructies 96

Installatie 98

Bediening 101

Reiniging en onderhoud 103

Actief koolfilter inbouwen (optioneel) 104

Probleemoplossingen 105

Productinformatieblad 106

Informatie over milieubescherming 112

Instructies voor afvoer 112

Fabrikant & importeur (UK) 112

TECHNISCHE GEGEVENS

Artikelnummer	10029388, 10031900, 10031902, 10034148, 10034098, 10034099
Stroomvoorziening 220-240 V ~ 50/60 Hz

VEILIGHEIDSINSTRUCTIES

• Lees de handleiding voor de ingebruikname zorgvuldig door en bewaar hem als naslagwerk.
• Installatiewerkzaamheden mogen alleen door een elektricien of een ander gekwalificeerd persoon worden uitgevoerd. Controlleroor de ingebruikname of de spanning (V) en de op de afzuigkap vermelde freqentie (Hz) overeenkomen met de spanning (V) en freqentie (Hz) van de stroomvoorziening in uw huishonden.
• Voor schade veroorzaakt door foulief gebruik of onjuiste installmentie nemen wij geen verantwoordelijkheid.
• Kinderen onder de 8aar mogen de afzuiqkap Niet bedieren.
• Het toestel is Niet bestemd voor commercieel gebruik, maar voor gebruik in een conventioneel huishonden en gelijkwaardige omgevingen.
• Reinig het toestel en het filter regelmatig, zodat het.altijd efficiente functioneert.
• Neem voor het reinigen.altijd de stekker uit het stopcontact.
• Reinig het toestel zoals in de gebruikershandleiding aangegeven.
• Gebruik geen open vuur onder de afzuiqkap.
• Wonneer het toestel Nietaar behoren functioneert, neemt u contact op met de fabrikant of een vakbedrijf.
• Kinderen vanaf 8aar en Personen met een beperkte lichamelijke, sensorische en/of geestelijk gezondheid mogen het toestel alleen gebruiken wanner ze van tevoren door een voor hen verantwoordelijk persoon uitvoerig met de functies en veiligheidsinstructies van het toestel vertrouwd zijn gemaakt en de hieraan verbonden risico's begrijpen.
• Wanner de stroomkabel of stekker beschadigd is,要去 die door de fabrikant, een geauthoriseerd bedrijf of een gelijkwaardig gekwalificiererd persoon worden verrangen.
• Wanner de afzuiqkap worden gebruikt bij een fornuis dat gas of een andere brandstof gebruikt, moet de ruimte voldoende können worden geventileerd.
• Flambeer nicht onder de afzuiqkap.
• Let op! Het oppervlakte van het toestel kanijdens het gebruik heet worden.

Belangrijke informatie m.b.t. de installmentie

• De lucht mag Niet afgevoerd worden in een afvoer die al worden gebruikt voor het afzuiigen van rook voortkomenduit gas of andere brandstoffen (geldt Niet voor de lucht die in de ruimte worden teruggevoerd).
• Neem alle regionale voorschriften in acheit die betrekking hebben op het inbouwen van ventilatiesystemen.

LET OPI!

Vergiftigingsgevaar door terugbezogen uitlaatgassen! Gebruik het toestel Niet in de afvoermodus wonneer het tegelijk met een haard worden gebruikt die afhankelijk is van de omringende lucht en er onvoldoende luchtcirculatie is.

Kamerluchtafhankelijkke haarden, zoals gas-, olie-, hout- of kolenkachels, boilers en geisers gebruiken de in een ruimte aanwezigige lucht en voeren die via een afvoerijp of -slang maar buiten af. Bij een afvoersysteme worden lucht aan de keuken en de nabijgelegen ruimtes onttrokken. Zonder voldoende vers aangevoerde lucht ontstaat een onderdruk. Giftige gassen+kennenaar bij uit de schoorsteen of de afvoerijp worden teruggezogen in de woonruimtes.

• Let erop dat er voldoende frisse lucht toegevoerd worden en dat de lucht vrij kan circuleren.
• Een muurkast voor de luchttoevoer/ -afvoer is Niet voldoende om aan de grenswaarde te voldoen.

Een risicoloos gelebruik is alleen möglichk wanseer de onderdruk op de plaats van gelebruik Niet hoger is dan 4 Pa (0,04 mbar). Dit bereikt u wanseer de voor verbranding benodigde lustd door Niet-afluitbare openings in deuren en ramen kan worden aangevoerd in combinatie met een muurkast voor luchttoevoer / -afvoer. Laat u in ieder geval door een meester schoorsteenveger adviseren en de gehele ventilatie van het huis beoordelen. Hij kan u daarnaast informeren over de eventueel te nemen maatregelen.

Wanner de afzuigkap uitsluitend als circulatiesystem wordt ingezet, is het gebruik onbeperkt möglichk.

Belangrijke informatie m.b.t. de demontage van het apparatus

• De demontage is gewiek aan de installment/ montageaar in omgekeerde volgorde.
• Vraag voor de demontage hulp aan een tweede persoon om verwonding te voorkomen.

INSTALLATIE

Installatie met afvoersysteme

Tip: Neem de veiligheidsinstrumenties voor gebruik van het toestel in acht wanner de lucht maar buiten worden afgevoerd. Wanner de afzuigkap tegelijk worden gebruikt met een apparaat dat energia krijgt uit een andere bron dan stroom, mag de onderdruk in de ruimte Niet hoger zichn dan 4 Pa (4 x 10-5 Bar).

Installatie met circulatiesystem

Wonneer u Niet over een externe afvoer beschikt heeft u geen afvoerpijp nodig. De installmentie komt overeen met de installmentie met externe afvoer.

Belangrijke informatie voor de installmentie van afvoerijpen.

De volgende regels要去en strikt worden nageleefd om een optimale luchtafvoer te{kunnen garanderen. Het Niet opvolgen van deze instructies zal het vermogen verminderen en doet het bedrijfsgeluid van de afzuiqkap toenemen.

• Plaats de afvoerpijp zo kort enrecht möglichk.
• Gebruik geenkleinere afvoerpijp en vernauw deze Niet.
• Bij gebruik van flexibele buizen要去 de buis algid strak gemonteerd worden om drukverlies tot een minimum te beperken.
• Alle installmentgewerkzaamheden mogen alleen door een elektricien of een andere gekwalificeerd persoon worden uitgevoerd.
• Sluit de afvoerpijp van de afzuigkap Niet aan op een reeds aanwezig ventilatiesystem dat door een ander apparaat worden gebruikt, bijvoorbeeld een haard.
• De hoek van de bocht van de afvoerpijp mag Nietkleiner dan 120^ zich. Plaats de pijp horizontaal. Als alternatif kan de pijp vanaf het beginnPunt omhoog gaan en maar een buitenmuur worden geleid.
• Let er na de installmentie op dat de afzuigkap waterpas staat, om te voorkomen het vet zich aan een kant ophoopt.
• Controller voor de installmentie of de gekozen afvoerpijp voldoet aan de desbeteffende normen en vuurvast is.

Voorbereiding

Wonneer u over een afvoer maar buiten beschikt kutu de afzuigkap conform de afbeelding rechts installereren. Het afvoerkanaal dient een doorsnede van minimaal 150~mm te hebben en van@email, aluminium of een ander flexibel en hittebestendig materiaaal te+zijn.

• Schakel het apparaat voor de installmentie UIT en neem de stekkeruit het stopcontact.
• De afzuigkap moet op een hoogte van circa 65-75 cm boven het fornuis worden aangebracht.

Installatie met externe afvoer

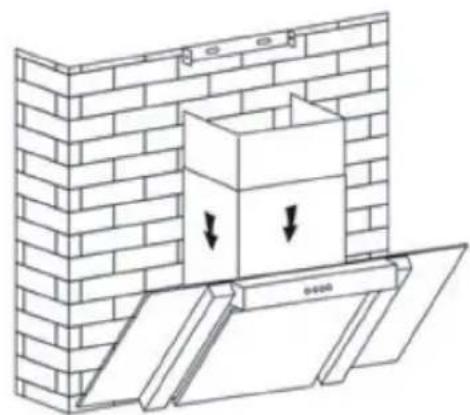

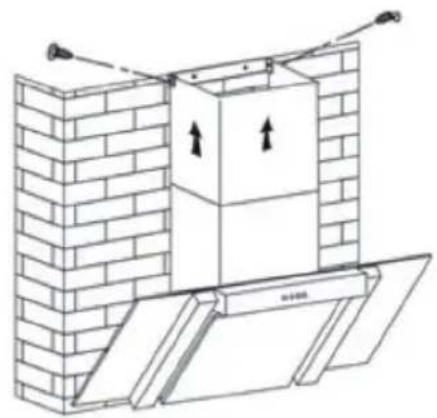

1	2
Boor 3 gaten van 8 mm voor de beugel. Bevestig de beugel met de meegeleverde pluggen en schroeven aan de wand.	Plaats de afzuigkap op de haken van de beugel.

3

Plaats de bovenste pijp in de onderste pijp. Trek de bovenste pijp verzolgens uit tot de noodzakelijkke hoogte is bereikt.

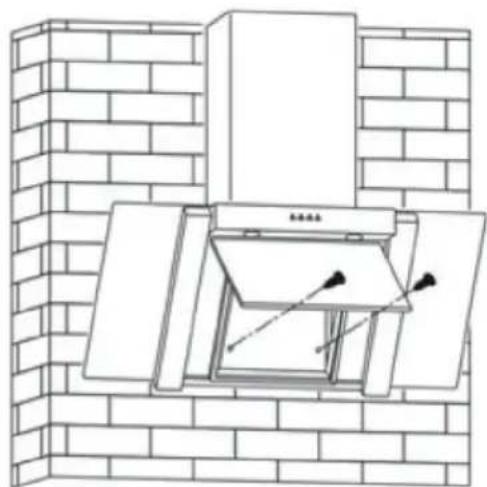

4

5

Fixeer de onderste pijp met twee 4× 8mm schroeven.

Fixeer de afzuigkap tot slot met twees schroeven.

BEDIENING

Voordat u het apparaat na de installmentie in gebruik neemt, sluit u de kap op het stroomnet aan (neem waar bij de algemeen geldende veiligheidsvoorschriften inRCT).

Controlepaneel 1

(1)	(2)	(3)	(4)	(5)
1 De motor is UIT.
2 De motor loopt op de laagste stand.
3 De motor loopt op de middelste stand.
4 De motor loopt op de hoogste stand.
5 Aan-/uit-knop voor de ingebouwde verlichting.

Controlepanel 2

(1)	- (2)	8 (3)	+ (4)	(5)
1 Motor aan- en uitzetten
2 Toerental ventilator verlagen.
3	Laat het toerental van de ventilator zich:
	1 = laag toerental
	2 = gemiddeld toerental
	3 = hoog toerental
4 Toerental ventilator verlagen.
5 Licht aan- en uitzetten

REINIGING EN ONDERHOUD

Zet de afzuigkap uit en neem de stekker uit het stopcontact voordat u met reiniging en/of onderhoud begint. De externe oppervlaktes zijnvatbaar voor krassen en vlekken. Gebruik waarom geen schuurmiddel en veeg resten van alkalische of zure substanties (citroensap, azijn) onmiddelijk weg.

Roestvrijstalen oppervlaktes

Het roestvrije staal要去 regelmatig worden gereinigd om een lange levensduur te garanderen. Gebruik hier een reinigingsmiddel voor roestvrij staal voor. Veeg.altijd met de nerf van het staal mee om krassporen te voorkomen.

Bedieningspaneel

Het bedieningspaneel kan met een vochtige doek en een mild afwasmiddel worden gereinigd. Controlleroor het reinigen of de doek schoon en goeduitgewrongen is. Gebruik een droge, zachte doek om overtollig vocht te verwijderen na het schoonmaken.

Maandelijkse reiniging van het vetfilter

Maak het filter iedere maand schoon om brandgevaar te voorkomen. Het filter verzamelt vet, rook en stof en beinvloedt zo de efficiëntie van de afzuigkap. Als het filter Niet wordt schoongemaakt, hopen vetresten zich op. Maak het filter met water en een beetje afwasmiddel schoon en LAST het daarna opdrogen.

ACTIEF KOOLFILTER INBOUWEN (OPTIONEEL)

1	2
Met een actief koolfilter konnen etensluchtjes uit de omringende lucht gefilterd worden door afzuigkappen met een circulatiesystem.	Om het filter te installereren dient u eerst het vetfilter te verwijderen. Druk op de vergrendeling en trek hem maar beneden.
3
	Plaats het actieve koolfilter op de ventilator en draai deze met de klok mee vast. Herhaal de procedure aan de andere kant. Zorg ervoor dat het filter goed vastzit, want als het losschiet kan het een gevaar vormen. Let op! Met een actief koolfilter neemt het afzuigvermogen iets af.

PROBLEEMOPLOSSINGEN

Probleem Mogelijk ooorz	aak Oplossing
Hetlicht brandt, maar de motor draaait nicht.	Deventilator is geblokkeerd.	Verwijderde blokkade.
	De condensator is stuk. Laat de condensator verrangen.	motor verrangen.
	De motor is stuk. Laat de motor verrangen.	motor verrangen.
	De motor ruikt vreemd. Laat de motor verrangen.	motor verrangen.
Hetlicht is uit en de motor draaait nicht.	Hetlicht is stuk. Laat de lamp verrangen.	Vervang het blad.
	De stekker zit los. Plaats de stekker stevig in het stopcontact.	Vervang het blad.
Debehuzing trilt. Het roto	rblad van de ventilator is beschadigd.	Bevestig de motor.
	De motor zit nicht goed vast.
	De behuizing hangt los. Bevestig de behuizing.	Vervang het blad.
De lucht worden nicht goed afgezogen.	Deafstand tussen het fornuis en de afzuigkap is te groot.	Verminder de afstand.
	Te sterke luchtcirculatie door open ramen en deuren.	Let erop dat er geen,tocht is.

PRODUCTINFORMATIEBLAD

Informatie overeenkomstig EU Verordening nr. 65/2014

Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer 10029388, 10031900
Betekenis Symbool Waarde Eenheid
Jaarlijkse energieverbruik AEC	hood	57,2 kWh/jaar
Energielabel B
Vloeistofdynamische efficiente FDE	hood	22,9
Vloeistofdynamische efficienteklasse		C
Verlichtingsefficiente LE	hood	55 Lux/W
Verlichtingsefficienteklasse A
Vetafscheidingsgraad GFE	hood	68,3 %
Vetafscheidingsklasse D
Luchtstroom bij minimale en maximale能力和 in normale bedrijfsmodus, met uitzondering van het gebruik op de intensive of hagesnelheidsstand.		355,0 / 607,2 m³/h
Luchtstroom bij gebruik op intensive of hagesnelheidsstand		-	m³/h
Luchtgeluidsemissie (klass A) bij minimaal en maximaal beschikbare toerenal bij conventioneel gebruik		55/71	dB
Luchtgeluidsemissie (klass A) bij gebruik op de intensive of hagesnelheidsstand		-	dB
Stroomverbruik wanneruitgeschakeld	Po	0	W
Stroomverbruik in stand-by modus	Ps	-	W
Contactgegevens	Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Duitsland

Informatie overeenkomstig EU Verordening nr. 66/2014

Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:2 014+A12:2015

Artikelnummer 10029388, 10031900
Betekenis Symbool Waarde Eenheid
Jaarliks energieverbruik AEC	hood	57,2 kWh/jaar
Tijdverlengingsfactor f 1,2
Vloeistofdynamische efficiente FDE	hood	22,9
Energie-efficiente-index EEI	hood	65,9
Gemeten luchtstroom op hetbeste efficienteipunt	QBEP	326,1 m³/h
Gemeten luchtdruk op het besteefficienteipunt	PBEP	326 Pa
Maximale luchtstroom Q	max	607,2 m³/h
Gemeten elektrischingangsvermögen op het besteefficienteipunt	WBEP	129,0 W
Nominaal vermogen van hetverlichtingsystem	WL	1	W
Gemiddelde verlichtingssterktevan het verlichtingsystem ophet kookoppervlak	Emiddle	55	Lux
Gemeten stroomverbruik instand-by modus	Po	-	W
Gemeten stroomverbruikwanneer uitgeschakeld	Ps	0 W
Geluidsniveau	LWA	71	dB
Contactgegevens	Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Duitsland

Informatie overeenkomstig EU Verordening nr. 65/2014

Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:2 014+A12:2015

Artikelnummer 10031902, 100341	48
Betekenis Symbool Waarde Eenheid
Jaarliks energieverbruik AEC	kap	58,7 kWh/jaar
Energielabel B
Vloeistofdynamische efficiente FDE	hood	22,9
Vloeistofdynamische efficienteklasse		C
Verlichtingsefficiente LE	kap	34 Lux/W
Verlichtingsefficienteklasse A
Vetafscheidingsgraad GFE	hood	68,3 %
Vetafscheidingsklasse D
Luchtstroom bij minimale en maximale snelheid in normale bedrijfsmodus, met uitzondering van het gebruik op de intensieve of hagesnelheidsstand.		355,0 / 607,2 m³/h
Luchtstroom bij gebruik op intensieve of hagesnelheidsstand		-	m³/h
Luchtgeluidsemissie (klasse A) bij minimaal en maximaal beschikbare toerenal bij conventioneel gebruik		55/71	dB
Luchtgeluidsemissie (klasse A) bij gebruik op de intensieve of hagesnelheidsstand		-	dB
Stroomverbruik wanneruitgeschakeld	Po	0,48 W
Stroomverbruik in stand-by modus	Ps	-	W
Contactgegevens	Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Duitsland

Informatie overeenkomstig EU Verordening nr. 66/2014

Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer 10031902, 100341
Betekenis Symbool Waarde Eenheid
Jaarliks energieverbruik AEC	hood	58,7 kWh/jaar
Tijdverlengingsfactor f 1,2
Vloeistofdynamische efficiente FDE	hood	22,9
Energie-efficiente-index EEI	hood	66,8
Gemeten luchtstroom op het Beste efficienteipunt	QBEP	326,1 m³/h
Gemeten luchtdruk op het Beste efficienteipunt	PBEP	326 Pa
Maximale luchtstroom Q	max	607,2 m³/h
Gemeten elektrisch ingangsvermögen op het Beste efficienteipunt	WBEP	129,0 W
Nominaal vermogen van het verlichtingsystem	WL	3	W
Gemiddelde verlichtingssterkte van het verlichtingsystem op het kookoppervlak	Emiddle	101 Lux
Gemeten stroomverbruik in stand-by modus	Po	-	W
Gemeten stroomverbruik wanner uittgeschakeld	Ps	0,48 W
Geluidsniveau	LWA	71	dB
Contactgegevens	Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Duitsland

Informatie overeenkomstig EU Verordening nr. 65/2014

Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:2 014+A12:2015

Artikelnummer 10034098, 10034099
Betekenis Symbool Waarde Eenheid
Jaarliks energieverbruik AEC	hood	57,2 kWh/jaar
Energielabel B
Vloeistofdynamische efficiente FDE	hood	22,9
Vloeistofdynamische efficienteklasse		C
Verlichtingsefficiente LE	hood	55 Lux/W
Verlichtingsefficienteklasse A
Vetafscheidingsgraad GFE	hood	68,3 %
Vetafscheidingsklasse D
Luchtstroom bij minimale en maximale snelheid in normale bedrijfsmodus, met uitzondering van het gebruik op de intensieve of hagesnelheidsstand.		355,0 / 607,2 m³/h
Luchtstroom bij gebruik op intensieve of hagesnelheidsstand		-	m³/h
Luchtgeluidsemissie (klasse A) bij minimaal en maximaal beschikbare toerenal bij conventioneel gebruik		55/71	dB
Luchtgeluidsemissie (klasse A) bij gebruik op de intensieve of hagesnelheidsstand		-	dB
Stroomverbruik wanneruitgeschakeld	Po	0	W
Stroomverbruik in stand-by modus	Ps	-	W
Contactgegevens	Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Duitsland

Informatie overeenkomstig EU Verordening nr. 66/2014

Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer 10034098, 10034099
Betekenis Symbool Waarde Eenheid
Jaarliks energieverbruik AEC	hood	57,2 kWh/jaar
Tijdverlengingsfactor f 1,2
Vloeistofdynamische efficiente FDE	hood	22,9
Energie-efficiente-index EEI	hood	65,9
Gemeten luchtstroom op het Beste efficienteipunt	QBEP	326,1 m³/h
Gemeten luchtdruk op het Beste efficienteipunt	PBEP	326 Pa
Maximale luchtstroom Q	max	607,2 m³/h
Gemeten elektrisch ingangsvermögen op het Beste efficienteipunt	WBEP	129,0 W
Nominaal vermogen van het verlichtingsystem	WL	1	W
Gemiddelde verlichtingssterkte van het verlichtingsystem op het kookoppervlak	Emiddle	55	Lux
Gemeten stroomverbruik in stand-by modus	Po	-	W
Gemeten stroomverbruik wanner uittgeschakeld	Ps	0 W
Geluidsniveau	LWA	71	dB
Contactgegevens	Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Duitsland

INFORMATIE OVER MILIEUBESCHERMING

• Let erijdens het koken op dat er voldoende luchttoevoer is, zodat de afzuigkap efficien't en met een gelding bedrijfsgeluid kan functioneren.
• Pas het toerentalijdens het koken aan de geprodueerde hoeveelheid stoom aan. Gebruik de intensieve modus alleen wanneer nodig. Hoe lager het toerental, hoe minder energieverbruik.
• Pasijdig het toerental aan wannerijdens het koken grote hoeveelheden stoom ontstaan. Wanner stoom en damp zich al in de keuken hebben verspreid,要去 de afzuigkap langer aan blijven staan.
• Schakel de afzuigkapuit, wanneer u hem nicht meer nodig heeft.
• Schakel de verlichting uit, wanneer u die nicht meer nodig heeft.
• Reinig het filter regelmatig en verrang dezeijdig om de effectiviteit van het ventilatiesysteme te behouden en brandgevaar te voorkomen.
• Plaatsijdens het koken.altijd de deksels op uw pannen om stoom en condenswater te reduceren.

Wonneer in uw land een wettelijk regeling geldt voor het afvoeren van elektrische en elektronische apparaten, wijst dit symbool, op het product zelf of op de verpakking, erop dat het betreffende product Niet met het huisvuil afgevoerd mag worden. Inplaats waarvan dient het maar een centraal depot voor het recyclen van elektrische en elektronische apparaten te worden gebracht Door het afval volgens de voorschriften weg te gooien beschermt u het milieu en de gezondheid van uw medemensen gegen negatieve consequenties. Informatie over recycling en het wegdoen van dit product ontvangt u van uw gemeente of van uwplaatselijk grondstoffen- en afvaldienst.

FABRIKANT & IMPORTEUR (UK)

Fabrikant:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Duitsland.

Importeur voor Groot-Brittanniè:
