MANUALE UTENTE Zola 60 Klarstein

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attendamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo una responsabilità per danni scaturiti da una mancata osservazione delle avventenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguite, per accederer al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

INDICE

Avvertenze di sicurezza 78

Installazione 80

Utilizzo 83

Pulizia e manutenzione 85

Come installare un filtro ai carboni attivi (opzionale) 86

Risoluzione dei problemi 87

Scheda dati del prodotto 88

Indicazioni per la tutela dell'ambiente 94

Avviso di smaltimento 94

Produttore importatore (UK) 94

DATI TECHNICI

Numero di articolo	10029388, 10031900, 10031902, 10034148, 10034098, 10034099
Rete elettrica 220-240 V ~ 50/60 Hz

AVVERTENZE DI SICUREZZA

• Leggere attentamente tutte le istruzioni prima dell'uso e conservare il manuale per consulazioni future.
• Il montaggio può essere eseguito solo da un technician qualificato. Prima di utilizzare la cappa aspirante, accertarsi che la tensione (V) e la frequenza (Hz) indicate corrispondano alla tensione (V) e alla frequenza (Hz) domestiche.
• Si declina agli responsabilità per danni derivati da un utilizzo improprio e da un'installazione errata della cappa aspirante.
• I bambini minori di 8 anni non possono utilizzare la cappa aspirante.
• La cappa aspirante non è per un uso commerciale bensi domestico e in ambienti simili.
• Pulire regolarmente la cappa aspirante e il filtro per un corretto funzionamento.
• Staccare la spina dalla presa prima di eseguire la pulizia.
• Pulire la cappa aspirante come indicate nel manuale di istruzioni. Non utilizzare fiamme vivare nelle cappa aspirante.
• Se la cappa aspirante non funziona correttamente, rivolgersi al produttore o ad un technician competente.
• Questo dispositivo può essere utilizzato da bambini a partire da 8 anni e da persona con limitate capacità fisiche e psichianche o con conoscenza ed esperienza limitate, solo se sono stati istruiti sulle modalità d'uso e comprendono i rischi e i pericoli connessi.
• Se il cavo di alimentazione o la spina sono danneggiati, farli sostituire dal produttore o da un technician qualificato.
• Se la cappa aspirante viene utilizzata insieme ad appearecchi che bruciano gas o combustibili, è necessario che la stanza sia ben ventilata.
  Non cucinare alimenti alla fiamma (flambé) sotto la cappa aspirante.
• Attenzione: le superfici della cappa aspirante possono divertare molto calde durante l'uso.

Note importanti per I'installazione

• L'aria non deve essere condotta in uno scarico utilizzato per aspirare gas di combustione o altri combustibili (cchio non si applica per dispositivi che emettono solo aria nella stanza).
• Osservare tutte le disposizioni regionali relative all'incasso di dispositivi di ventilazione.

AVVERTENZA

Pericolo di morte, pericolodi intossicazionedagasdi scarico!Non azionare l'apparecchio con funzione di scarico quando è attivo un impianto di riscaldamento cheutilizza I'aria ambiente,se I'reazone non è sufficiente.

Gli impiani di riscaldamento che sfruttano l'aria ambiente (ad es. stufe a gas, ad gasolio, a legna o a carbone, scalda-acqua istantanei, scaldabagno), usano l'aria ambiente per la combustione ed espellono all'esterno i gas di scaricoattraverso unsystemadi scarico (ad es.camino).Con la cappa aspirante accesa viene sottratta aria dalla cucina e dalle stanze adiacenti. Se I'reazione è insufficienti ciente si forma una depressione.I gas tosici del camino vengono riaspirati negli ambienti domestici.

• Pertanto è necessario che ci sia sempre un'areazione suffi ciente.
• La cassetta a muro per areazione o sfi ato da sola non garantisce un'areazione suffi ciente.

Un utilizzo sicuro è possibile solo se la depressione nella stanza dove è installato l'implanto di riscaldamento non supera i 4 Pa (0,04 mbar). Ciò è possibile solo se l'aria necessaria per la combustione può affliuire nella stanzaattraverso aperture permanenti come porte, fi nestre, in combinazione con una cassetta a muro per areazione o sfi ato o con altre misure tecniche. In agli caso rivolgersi ad un esperto di impianti di areazione il quale forniràindicazioni sulle misure da intraprenderere per una corretta areazione.

Se la cappa aspirante viene impiegata esclusivamente con funzione di ricircolo dell'aria, l'utilizzo è possibile essere limiti.

Informazioni importanti per smontare il disposativo

• Lo smontaggio avviene seguendo i passaggi relativi a installazione/montaggio in ordine inverso.
• Chiedere l'aiuto di una seconda persona per smontare il disposativo, in modo da evitare lesioni.

INSTALLAZIONE

Installazione con scarico all'esterno

Nota: prestare attentione alle avvertenze di sicurezza se si utilizza lo scarico all'esterno. Se la cappa aspirante è in funzione contemporaneamente con un altro dispositiivi che trae energia da un'altra fonte di corrente, la depressione nella stanza non deve superare i 4 Pa (4 x 10-5 bar).

Installazione con scarico dell'aria interno

Se non si dispone di uno scarico dell'aria versuso l'esterno, non è necessario un tubo di scarico. L'installazione corrisponde a quella con scarico versuso l'esterno.

Importanti avverenze sull'installazione di tubi di scarico

Le seguentiindicazioni devono essere assolutamente rispetto per ottenere un'aspirazione ottimale dell'aria. Il mancato rispetto di queste avventenze riduce le prestazioni e incremente la rumorosità della cappa.

• Il tubo di scarico deve essere corto e diritto.
• Non utilizzare tubi di scarico piccoli e non rimpicciolirli.
• Se si utilizzato tubi di scarico flessibili, il tubo deve essere sempre teso, in modo da ridurre al minimo la perdita di pressione.
• Tutte le opere di installatione devono essere realizzate da un elettricista o da una persona competente.
• Non collegare ilsystema di scarico dell'aria della cappa a sistemi di ventilazione preesistentiutilizzati peraltri dispositivi,come ad es.un camino.
• L'inclinazione della piega del tubo di scarico non deve essere inferiore a 120^ . Il tubo deve essere posizionato in orizzontale e diretto a una parete esterna. In alternatively, il tubo deve essere diretto verso l'alto e a una parete esterna.
• Dopo l'installazione, assicurarsi che la cappa sia in bolla per evitare l'accumulo di resti di grasso su un lato.
• Assicurarsi che il tubo di scarico scelto per l'installazione sia conforme alle norme vigenti e sua ignifugo.

Preparazione

Se si possie de uno scarico verso l'esterno, è possible installare la cappa come migliorato nell'immagine a destra. Il condotto di scarico deve averere un diametro minimo di 150 mm ed essere composto da smalto, alluminio, da un tubo flessibile, resistente al calore.

• Prima di procedere con l'installazione, spegnere il dispositivo e staccare la spina.
• Installare la cappa aspirante sopra il piano di cottura ad un'altezza di 65-75 cm.

Installazione con ventilazione esterna

1	2

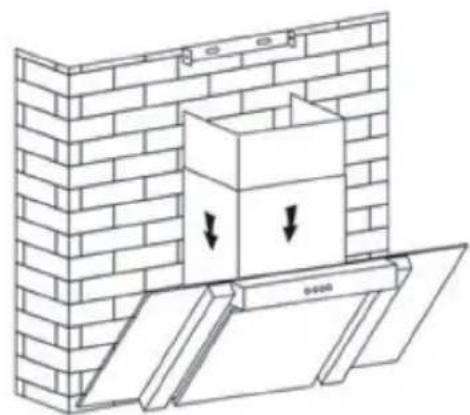

Praticare 3 fori da 8 mm per la staffa. Fissare la staffa al muro utilizzato i tasselli e le viti in dotazione.	Appendere la cappa aspirante ai ganci della staffa.

3

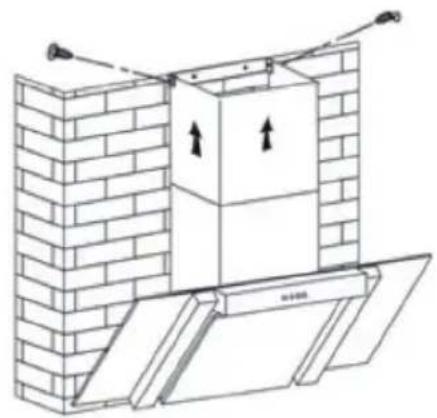

Inserire il camino superiore nel camino inferiore. Poi tirare il camino superiore sono all'altezza richiesta.

4

5

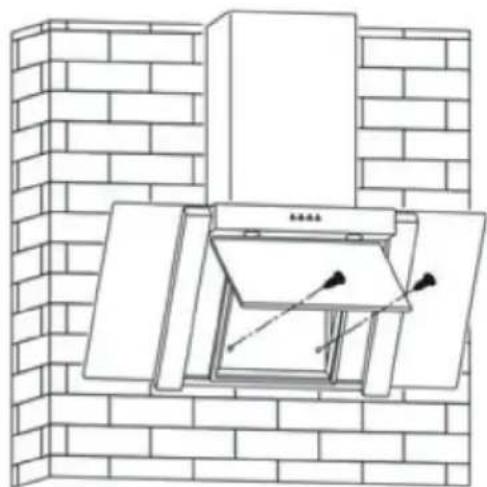

Fissare la canna fumaria inferiore con due viti 4× 8mm

Infine, fissate il cappuccio con due viti.

UTILIZZO

Prima diMETTAREINfunzione ildispositivo perla prima volta dopol'installazione, collegare la cappa alla rete elettrica (rispettare le norme di sicurezza generalmente valide).

Pannello di controlo 1

(1)	(2)	(3)	(4)	(5)
1 Il	motore è spento.
2 Il	motore funziona a livello basso.
3 Il	motore funziona a livello medio.
4 Il	motore funziona a livello alto.
5 Interruttore On/Off per la luce integrata.
(1)	- (2)	8 (3)	+ (4)	(5)
1 Ascendere e spegnere il motore
2 Diminuire la velocità del ventilatore
3	Indica la velocità del ventilatore
	1 = Bassa velocità
	2 = Velocità media
	3 = Alta velocità
4 Diminuire la velocità del ventilatore
5 Ascendere e spegnere la luce

PULIZIA E MANUTENZIONE

Spagnere la cappa e staccare la spina alla presa elettrica prima di pulizia o manutenzione. Le superfici dell'alloggiamento posso ngo graffiarsi e macchiarsi.

Rispettare le avventenze relative alla pulizia per garantire i migliori risultati possibili nella sua ciasare danni. Non utilizzare prodotti abrasivi e rimuovere immediatamente residui di sostanze alcaline o acide (come succo di limone, aceto, ecc.) delle superfici.

Pulire le superfici in acciaio inox

L'acciaio inox deve essere pulito regolarmente, in modo da garantire una lunga vita utile del dispositivo. Per pulirlo è possibile utilizzato un apposto detergente liquido per acciaio inox e assicurarsi di pulire seguito la venatura dell'acciaio inox, per evitare graffiti diagonali.

Pulire la superficie del pannello di controllo

Il pannello di controllo può essere pulito con un panno umido e un detergente per piatti delicato. Prima della pulizia, assicurarsi che il panno sia pulito e ben strizzato. Utilizzato un panno asciutto e morbido dopo la pulizia per rimuovere l'umidità in effesso.

Pulizia mensile del filtro antigrasso

Pulire il filtrro agli mese per evitare il rischio di incendi. Il filtrro raccoglie grasso, fumo e povere e influsce dunque sul funzionamento efficente della cappa aspirante. Se il filtrro non viene pulito, si accumulano residui di grasso. Pulire il filtrro con acqua e un po'di detersivo per piatti e lasciarlo asciugare all'aria.

COME INSTALLARE UN FILTRO AI CARBONI ATTIVI (OPZIONALE)

1	2
Con un filtro ai carboni attivi è possibile eliminare odori spiacevoli in cappe aspiranti con scarico interno.	Per installare il filtrro, è necessario prima di tutto rimuovere il filtrro antigrasso. Premere sulla chiusura e rimuoverlo.
3
Posizionare il filtrro ai carboni attivi sulla ventola e ruotare in senso orario. Ripetere la procedura sull'alto lato. Assicurarsi che il filtrro sia fissato stabilmente, altrimenti potrebbe staccarsi e presentare un pericolo. Avvertenza: montando un filtro ai carboni attivi, l'efficacia di aspirazione diminuisce leggermente.

RISOLUZIONE DEI PROBLEMI

Problema Causa possibile	Soluzione
La luce è accesa ma il motore non funziona.	L'areazione è bloccata. Rimuovere l'ostruzione.
	Il condensatore è guasto.	Sostituire il condensatore.
	Il motore è guasto. Sostituire il motore.
	Il motore emette un odore insolito.	Sostituire il motore.
La luce è spenta e il motore non funziona.	La luce è guasta. Sostituire la luce.
	La spina è allentata. Inserire correttamente la spina nella presa.
L'alloggiamento vibra. La	pala della ventola è danneggiata.	Sostituire la pala.
	Il motore non è fissato correttamente.	Fissare il motore.
	L'alloggiamento è allentato.	Fissare l'alloggiamento.
L'aria non viene aspirata correttamente.	La distance tra i fornelli e la cappa aspirante è troppo grande.	Ridurre la distance.
	Circolazione dell'aria troppo forte a causa di porte e finestre.	Accertarsi che non ci siano correnti d'aria.
