GEBRUIKSAANWIJZING IAN 94544 POWERFIX

Montage-, bedienings- en veiligheidsinstructies

NL Montage-, bedienings- en veiligheidsinstructies Pagina 21

Einleitung

Doelmatig gebruik....Pagina 22

Onderdelenbeschrijving ......Pagina 22

Leveringsomvang....Pagina 23

Technische gegevens....Pagina 23

Veiligheidsinstructies ...... Pagina 23

Algemene veiligheidsinstructie ......Pagina 24

Montage ...... Pagina 25

Bediening....Pagina 26

Reiniging en onderhoud....Pagina 26

Afvoer......Pagina 26

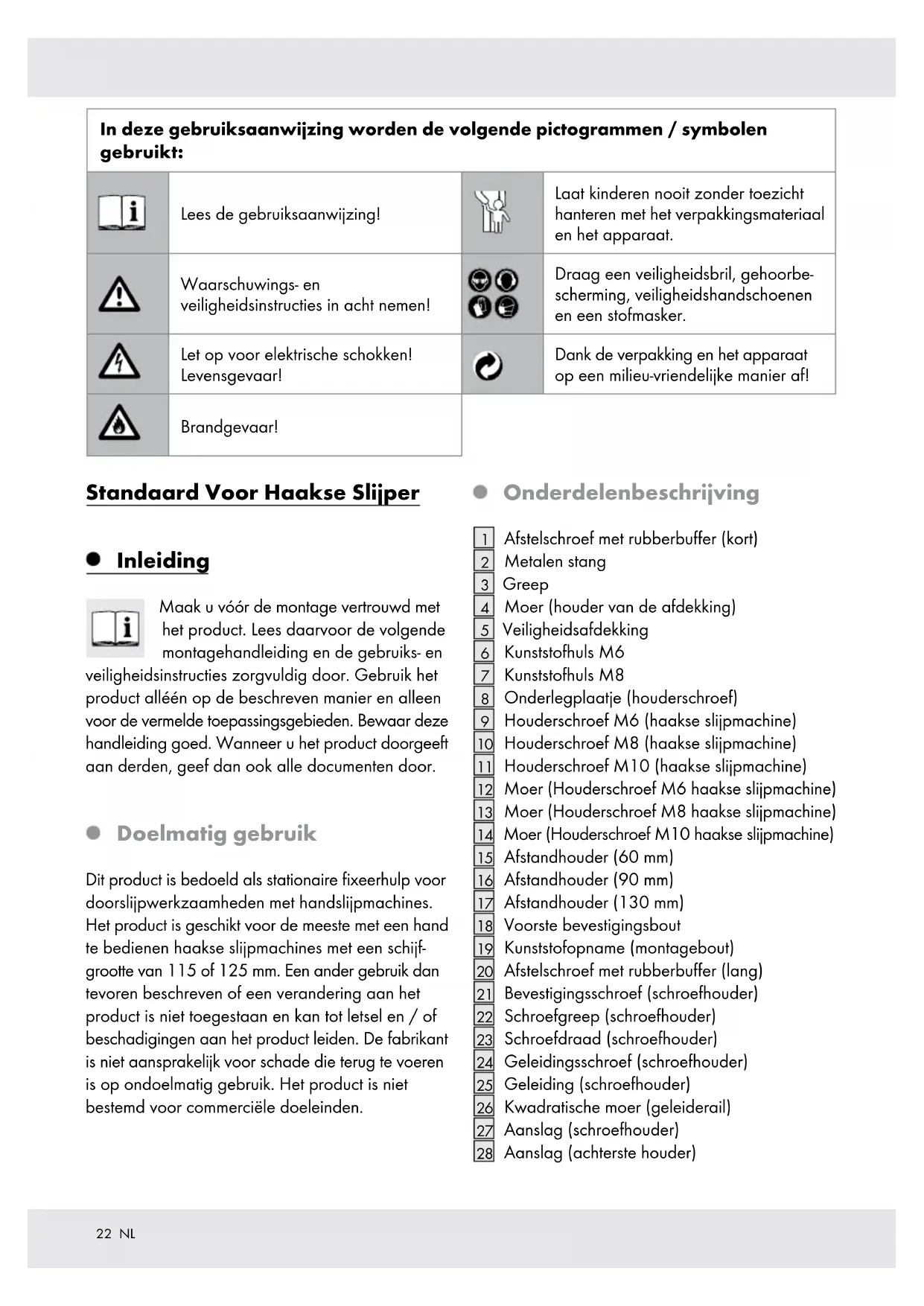

In deze gebruiksaanwijzing worden de volgende pictogrammen / symbolen gebruikt:
	Lees de gebruiksaanwijzing!		Laat kinderen nooit zonder toezicht hanteren met het verpakkingsmateriaal en het apparaat.
	Waarschuwings- en veiligheidsinstructies in acht nemen!		Draag een veiligheidsbril, gehoorbe-scherming, veiligheidshandschoenen en een stofmasker.
	Let op voor elektrische schokken! Levensgevaar!		Dank de verpakking en het apparaat op een milieu-vriendelijke manier af!
	Brandgevaar!

Standaard Voor Haakse Slijper

Inleiding

Maak u vóór de montage vertrouwd met het product. Lees daarvoor de volgende montagehandleiding en de gebruiks- en veiligheidsinstructies zorgvuldig door. Gebruik het product alléén op de beschreven manier en alleen voor de vermelde toepassingsgebieden. Bewaar deze handleiding goed. Wanneer u het product doorgeeft aan derden, geef dan ook alle documenten door.

Doelmatig gebruik

Dit product is bedoeld als stationaire fixeerhulp voor doorslijpwerkzaamheden met handslijpmachines. Het product is geschikt voor de meeste met een hand te bedienen haakse slijpmachines met een schijf-grootte van 115 of 125 mm. Een ander gebruik dan tevoren beschreven of een verandering aan het product is niet toegestaan en kan tot letsel en / of beschadigingen aan het product leiden. De fabrikant is niet aansprakelijk voor schade die terug te voeren is op ondoelmatig gebruik. Het product is niet bestemd voor commerciële doeleinden.

• Onderdelenbeschrijving

1	Afstelschroef met rubberbuffer (kort)
2	Metalen stang
3	Greep
4	Moer (houder van de afdekking)
5	Veiligheidsafdekking
6	Kunststofhuls M6
7	Kunststofhuls M8
8	Onderlegplaatje (houderschroef)
9	Houderschroef M6 (haakse slijpmachine)
10	Houderschroef M8 (haakse slijpmachine)
11	Houderschroef M10 (haakse slijpmachine)
12	Moer (Houderschroef M6 haakse slijpmachine)
13	Moer (Houderschroef M8 haakse slijpmachine)
14	Moer (Houderschroef M10 haakse slijpmachine)
15	Afstandhouder (60 mm)
16	Afstandhouder (90 mm)
17	Afstandhouder (130 mm)
18	Voorste bevestigingsbout
19	Kunststofopname (montagebout)
20	Afstelschroef met rubberbuffer (lang)
21	Bevestigingsschroef (schroefhouder)
22	Schroefgreep (schroefhouder)
23	Schroefdraad (schroefhouder)
24	Geleidingsschroef (schroefhouder)
25	Geleiding (schroefhouder)
26	Kwadratische moer (geleiderail)
27	Aanslag (schroefhouder)
28	Aanslag (achterste houder)

29 Onderlegplaatje (bevestigingsschroef achterste houder)
30 Aanslag (achterste houder)
31 Binnenzeskantschroef(bevestiging bevestigingsbout)
32 Grondplaat
33 Zadel
34 Onderlegplaatje (binnenzeskantschroef zadel)
35 Binnenzeskantschroef (bevestiging zadel)
36 Houder
37 Klem
38 Achterste bevestigingsbout
39 Moer (houderschroef van de afdekkingshouder)
40 Houderschroef (afdekkingshouder)
41 Schroefhouder

Leveringsomvang

Controleer de levering altijd direct na het uitpakken op volledigheid en de optimale staat van het product en alle onderdelen. Monteer het product in geen geval wanneer de leveringsomvang niet compleet is.

1 x basisplaat
1 x zadel
2 x onderlegplaatje (binnenzeskantschroef zadel)
2 x binnenzeskantschroef (bevestiging zadel)
2 x binnenzeskantschroef (bevestiging bevestigingsbout)

1 x houder
1 x afstelschroef met rubberbuffer (lang)
2 x houderschroef M10 (haakse slijpmachine)
2 x houderschroef M8 (haakse slijpmachine)
2 x houderschroef M6 (haakse slijpmachine)
2 x moer (houderschroef M10 haakse slijpmachine)
2 x moer (houderschroef M8 haakse slijpmachine)
2 x moer (houderschroef M6 haakse slijpmachine)

1 x handgreep

1 x metalen stang
1 x veiligheidsafdekking
1 x afstelschroef met rubberbuffer (kort)
2 x bevestigingsbout
2 x kunststofopname (bevestigingsbout)
2 x bevestigingsschroef (schroefhouder)
1 x schroefdraad (schroefhouder)
1 x schroefgreep (schroefhouder)

1 x geleidingsschroef (schroefhouder)
1 x geleiding (schroefhouder)
1 x klem
3 x kwadratische moer (geleiderail)
1 x aanslag (schroefhouder)
1 x aanslag (achterste houder)
2 x bevestigingsschroef (achterste houder)
2 x onderlegplaatje (achterste houder)
1 x houderschroef (houder van de afdekking)
1 x moer (houderschroef van de houder van de afdekking)
1 x moer (houder van de afdekkingshouder)
3 x afstandhouder (60/90/130 mm)
3 x onderlegplaatje (houderschroef)
2 x kunststofhuls M6
2 x kunststofhuls M8

Max. afmetingen van het werkstuk:

Buizen: ronde buis: 30 x 2 mm (ø x d) andere vormen: 30 x 2 mm (B x d)

Stangen: rondijzer: ø 12 mm andere vormen: 12 mm (B)

Platen: 45 x 2 mm (B x d)

Materiaal/gewicht:

Materiaal: aluminium behuizing, gietijzer (hoofdmaterialen)

Veiligheidsinstructies

⚠ WAARSCHUWING! Lees alle veiligheidsinstructies en aanwijzingen.

Nalatigheden bij de naleving van de veiligheidsinstructies en aanwijzingen kunnen elektrische schokken, brand en / of ernstig letsel tot gevolg hebben.

Algemene veiligheidsinstructie

LEVENSGEVAAR EN GEVAAR VOOR ONGEVALLEN VOOR KLEINE KINDEREN EN JONGE-

REN! Laat kinderen nooit zonder toezicht hanteren met het verpakkingsmateriaal. Er bestaat gevaar voor verstikking door verpakkingsmateriaal. Kinderen onderschatten de gevaren vaak. Houd kinderen steeds verwijderd van het product. Dit product is géén speelgoed.

Houd het werkbereik schoon en goed verlicht. Door wanorde en onverlichte werkbereiken kunnen ongevallen ontstaan.
■ Bewaar de standaard voor de haakse slijpmachine stofvrij en droog.

Vermijd levensgevaar door elektrische schokken!

■ Waarborg dat de netkabel niet in het werkbereik van de schijf of in het bereik van de vonkenregen hangt.
- Bevestig de netkabel van de haakse slijpmachine steeds met behulp van de klem 37.
- Trek de netsteker van uw haakse slijpmachine altijd uit de contactdoos wanneer u reinigings-of instelwerkzaamheden aan de standaard voor de haakse slijpmachine uitvoert.

Voorkom letselgevaar en / of materiële schade!

Draag tijdens de werkzaamheden met de haakse slijpmachine altijd een veiligheidsbril, gehoorbescherming,

veiligheidshandschoenen, een haarnet (bij lange haren) en een stofmasker (afhankelijk van het te bewerken materiaal).

• Draag geen wijde kleding tijdens de werkzaamheden met de standaard voor de haakse slijpmachine.
  ■ Bevestig de standaard voor de haakse

slijpmachine via de bevestigingsgaten aan de werkbank. Waarborg dat de werkbank en de standaard veilig staan.

VOORZICHTIG! GEVAAR VOOR LETSEL!

Let op dat u niet in contact komt met de hete doorslijpschijf.

• Gebruik altijd de veiligheidsafdekking 5 van de doorslijpschijf.
• Gebruik de standaard voor de haakse slijpmachine alleen in combinatie met een haakse slijpmachine die uitgerust is met een metalen veiligheidskap rond de schijf.
  ■ Positioneer de veiligheidskap zodanig dat de doorslijpschijf in het onderste bereik open draait en de veiligheidskap niet in contact kan komen met het werkstuk.

VOORZICHTIG! BRANDGEVAAR! De

snijwerkzaamheden veroorzaken vonken. Waarborg dat zich geen

brandbare materialen in het werkbereik bevinden.

Vonken kunnen verf, glas en andere oppervlakken beschadigen. Draag geen kleding van nylon of polyester, maar alleen geschikte, niet-ontvlambare veiligheidskleding.
■ Waarborg dat het werkstuk goed bevestigd is en vast op de basisplaat ligt.
Bewerk géén werkstukken die te groot zijn om met behulp van de schroefhouder bevestigd te kunnen worden.
- Controleer vóór en tijdens het gebruik regelmatig de vaste montage van alle schroeven.
- Controleer de standaard regelmatig op eventuele beschadigingen. Door de trillingen kunnen de schroeven tijdens het gebruik losraken.
- Gebruik de standaard voor de haakse slijpmachine nooit wanneer u beschadiging hebt geconstateerd.
■ Waarborg dat de doorslijpschijf van uw haakse slijpmachine verticaal ten opzichte van de basisplaat gemonteerd is.
- Gebruik alleen doorslijpschijven en géén voorbewerkingsschijven in combinatie met deze standaard.
- Controleer de doorslijpschijven van uw haakse slijper regelmatig op beschadigingen.

• Gebruik de schijf niet wanneer deze deuken, inkepingen of andere schade vertoont. De schijf kan exploderen.
  Grijp nooit in het werkbereik van de doorslijpschijf, zolang deze nog niet tot stilstand is gekomen.
  Houd u aan de instructies van de fabrikant van de elektrische apparaten en de doorslijpschijven m.b.t. de snede.
• Gebruik alleen haakse slijpmachines, waarvan de doorslijpschijf over een diameter van 115 mm of 125 mm beschikt.
• Let op dat zich tijdens de werkfasen geen andere personen in het werkbereik van het apparaat bevinden.

- Montage

⚠️ VOORZICHTIG! BRANDGEVAAR!

Monteer en gebruik het product alleen op een vuurvaste onderlaag.

2 x binnenzeskantsleutel

1 x sleufkopschroevendraaier (ca. 5 mm)

Werkwijze:

■ Bevestig het zadel 33 met de binnenzeskantschroeven 35 en de onderlegplaatjes 34 op de basisplaat 32 (zie afb. A).
- Bevestig de handgreep 3 met behulp van de ingelaten schroef en de bijbehorende moer aan de houder 36 (zie afb. A).

Opmerking: let a.u.b. op dat de haakse slijpmachine reeds vóór de montage uitgerust is met een geschikte doorslijpschijf omdat het niet mogelijk is om de schijf te vervangen wanneer de haakse slijpmachine gemonteerd is.

■ Monteer nu de haakse slijpmachine in de houder 36.

Opmerking: controleer hiervoor eerst of uw haakse slijpmachine over een greephouder met een schroefdraadmaat M6, M8 of M10 beschikt.

Leg vervolgens de dienovereenkomstige houderschroeven 9, 10, 11, de onderlegplaatjes 8, de bijbehorende moeren 12, 13, 14, de afstandhouders 15, 16, 17 en de kunststofhulzen 6, 7 binnen handbereik.

■ Steek de vereiste kunststofhulzen 6, 7 in de bevestigingsbouten 18, 38 (zie afb. B).

Opmerking: let op dat u de kunststofhulzen 6, 7 bij de passende houderschroeven 9, 10 gebruikt. Voor de houderschroeven M10 11 hebt u geen kunststofhuls nodig.

Schroef de passende houderschroeven 9, 10, 11 door de achterste bevestigingsbout 38 (zie afb. B).

Bevestig de achterste bevestigingsbout 38, door de dienovereenkomstige moer 12, 13, 14 van de houderschroef 9, 10, 11 vast te draaien (d.w.z. in richting bevestigingsbout 38) (zie afb. B).

Steek de afstelschroef 20 door het onderste gat en de afstelschroef 1 door het bovenste gat van de houder 36. De rubberbuffers van deze schroeven moeten later op de behuizing van de haakse slijpmachine steunen.

Opmerking: stel de schroeven eerst zodanig in dat de rubberbuffer direct tegen de houder 36 ligt.

■ Steek nu de kunststof opnames 19 van de bevestigingsbouten 18, 38 op de geleiding van de houder 36 (afbeelding B).

Bevestig de bevestigingsbouten 18, 38 door deze kunststofopnames 19 met behulp van een binnenzeskantsleutel 31 in de slobgaten van de houder 36 (zie afb. A).

Steek de gewenste afstandhouder 15, 16, 17 op de houderschroef 9, 10, 11 en het onderlegplaatje 8 van de voorste afstandhouder 18 (zie afb. D).

Opmerking: er worden 3 afstandhouders 15, 16, 17 in verschillende lengtes bijgeleverd. Kies de afstandhouder 15, 16, 17 met de vereiste lengte.

Opmerking: stel de afstandhoud, 16, 17 zodanig in dat de doorslijpschijf de

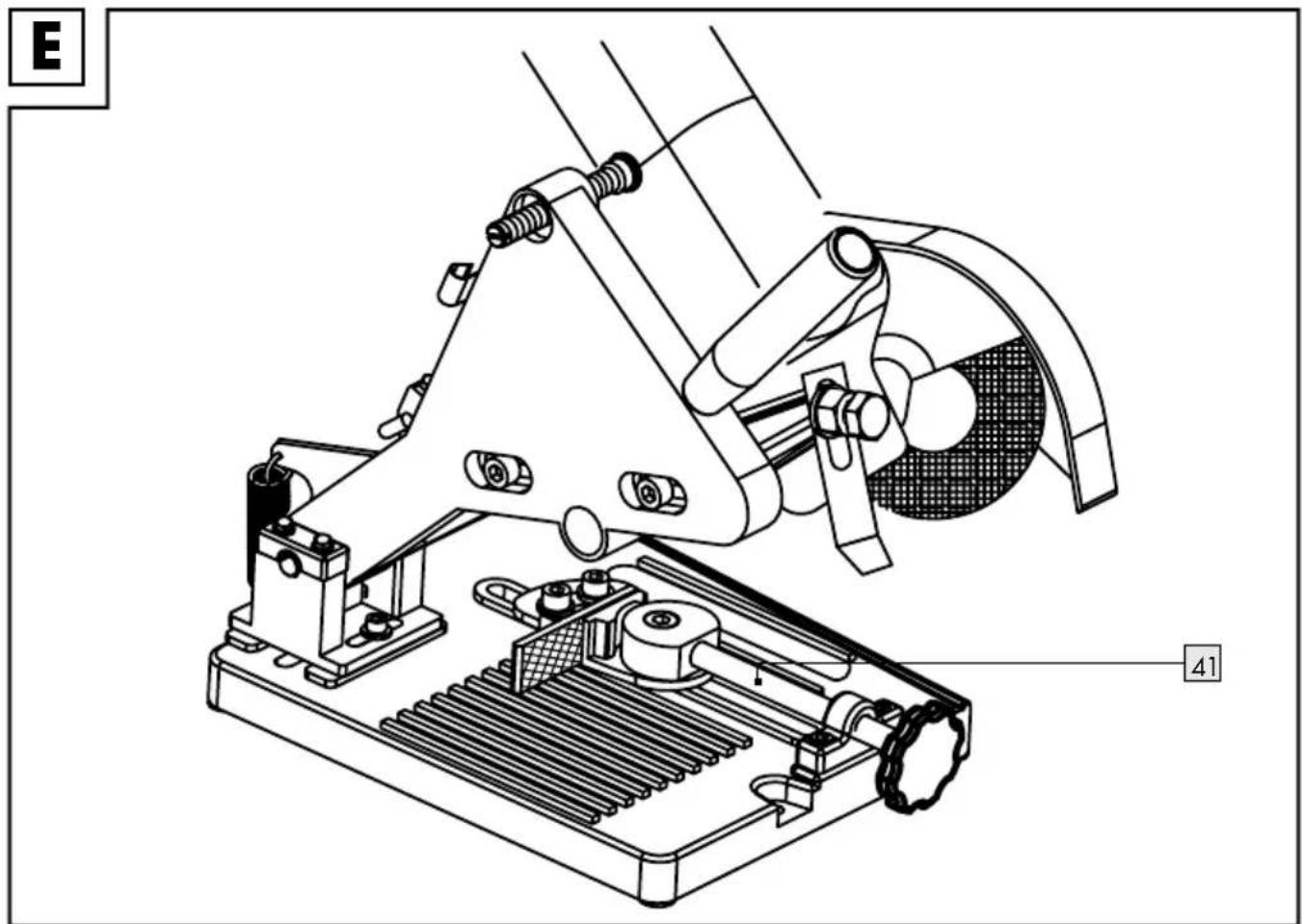

werkbank onder de basisplaat 32 niet kan raken (zie afb. E).

■ Schroef de passende houderschroeven 9, 10, 11 door de voorste bevestigingsbout 18 (zie afb. B).
Bevestig de voorste bevestigingsbout 18 door de moer 12, 13, 14 van de houderschroef 9, 10, 11 vast te draaien (d.w.z. in richting bevestigingsbout 18) (zie afb. B).
Stel nu de afstelschroeven 1, 20 zodanig in dat de haakse slijpmachine verticaal ten opzichte van de basisplaat 32 uitgelijnd en vast op de houder 36 gemonteerd is.
Draai de binnenzeskantschroeven 35 iets los en stel het zadel 33 zo in dat de doorslijpschijf van de haakse slijpmachine in het midden van de uitsparing van de basisplaat 32 verzinkt.
Monteer nu de veiligheidsafdekking 5. Steek hiervoor de veiligheidsafdekking 5 op de metalen stang 2 en bevestig deze met behulp van de moer 4 (zie afb. C).
■ Steek vervolgens de metalen stang 2 in de betreffende opening van de houder 36 en bevestig de stang met behulp van de moer 39 en de houderschroef 40 (zie afb. C).
- Bevestig de kabel van de haakse slijpmachine steeds met behulp van de klem 37.
Schakel de haakse slijpmachine na afloop van de montage gedurende enkele seconden in en daarna weer uit. Controleer vervolgens de correcte montage van alle schroeven.

Schakel nu de haakse slijpmachine in en druk hem op het werkstuk.
Vermijd schokkende bewegingen en oefen een gelijkmatige druk uit op het werkstuk.

- Reiniging en onderhoud

- Gebruik alleen een iets vochtige, pluisvrije doek voor de reiniging.

- afvoer

De verpakking bestaat uit milieuvriendelijke materialen die u via de plaatselijke recyclingdiensten kunt afvoeren.

Uw gemeentelijke milieudienst kan u informatie geven over de afvalverwijdering van uitgediende producten.

Bediening

Leg het werkstuk op de basisplaat 32 tegen de achterste aanslag 27 en borg het met de schroefhouder 41. Opmerking: let op dat het werkstuk goed op de basisplaat 32 liegt.

⚠️ VOORZICHTIG! GEVaaR VOOR LETSEL!

Let op dat de lengte van het werkstuk minimaal overeenkomt met de helft van de aanslag 27. In het andere geval kan het gereedschap losraken en eruit schieten.

Stel de schroefhouder 41 zo in dat het werkstuk in het midden van de doorslijpschijf ligt.

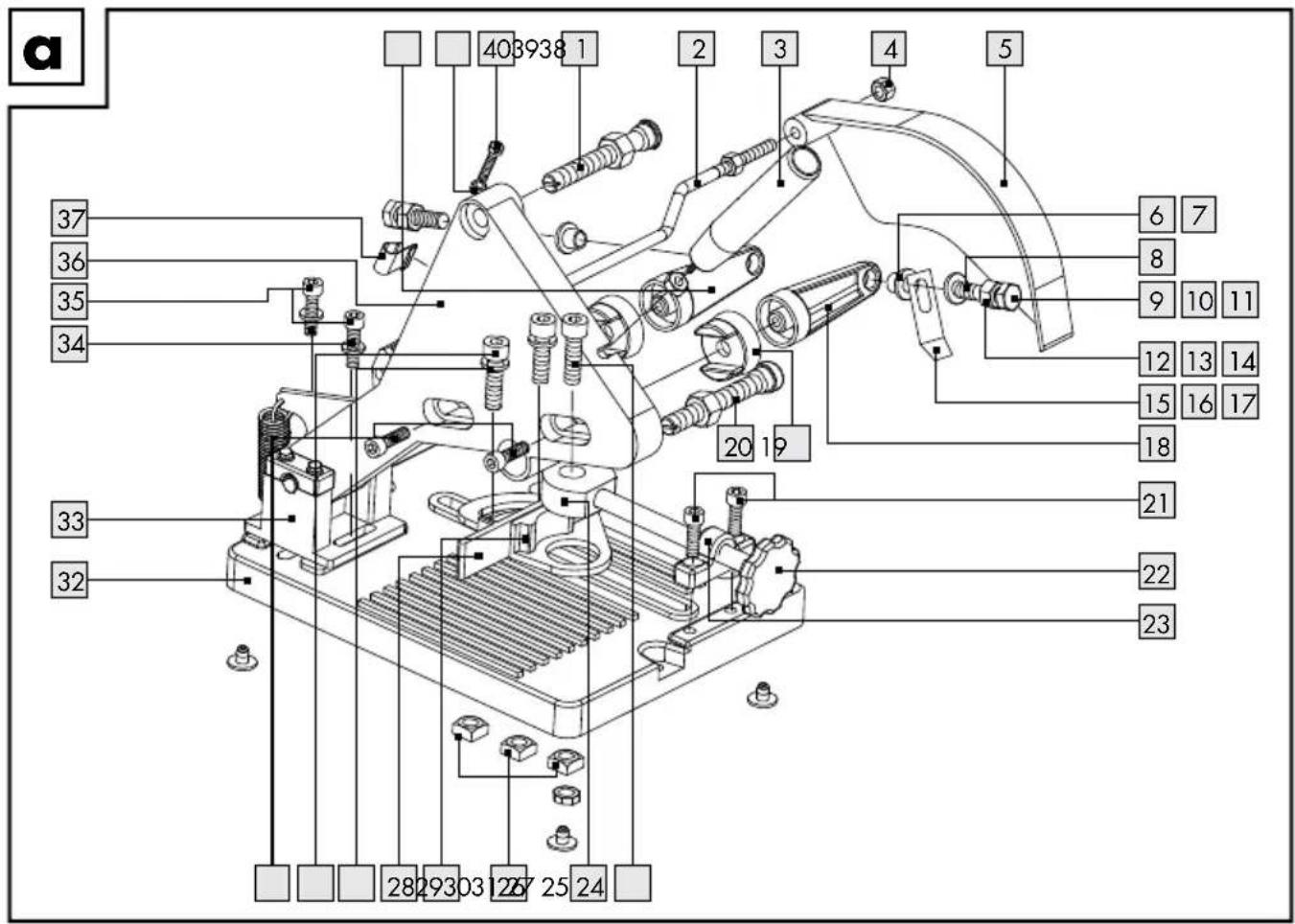

a 403938 1 2 3 4 5 37 36 35 34 20 19 6 7 8 9 10 11 12 13 14 15 16 17 18 21 33 32 22 23 28 29 30 31 25 25 24

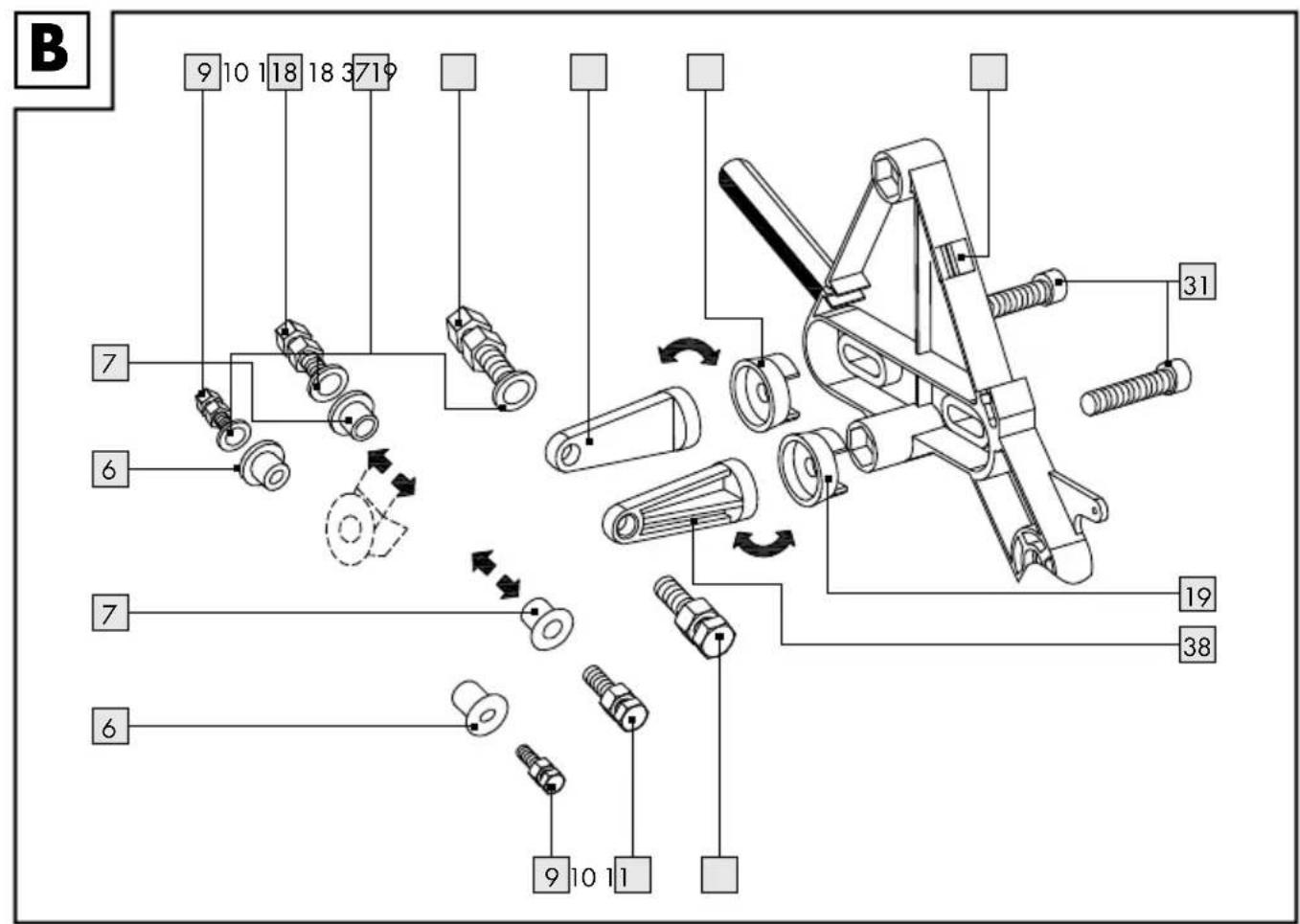

B 9 10 118 18 3719 7 6 7 6 9 10 11 31 19 38

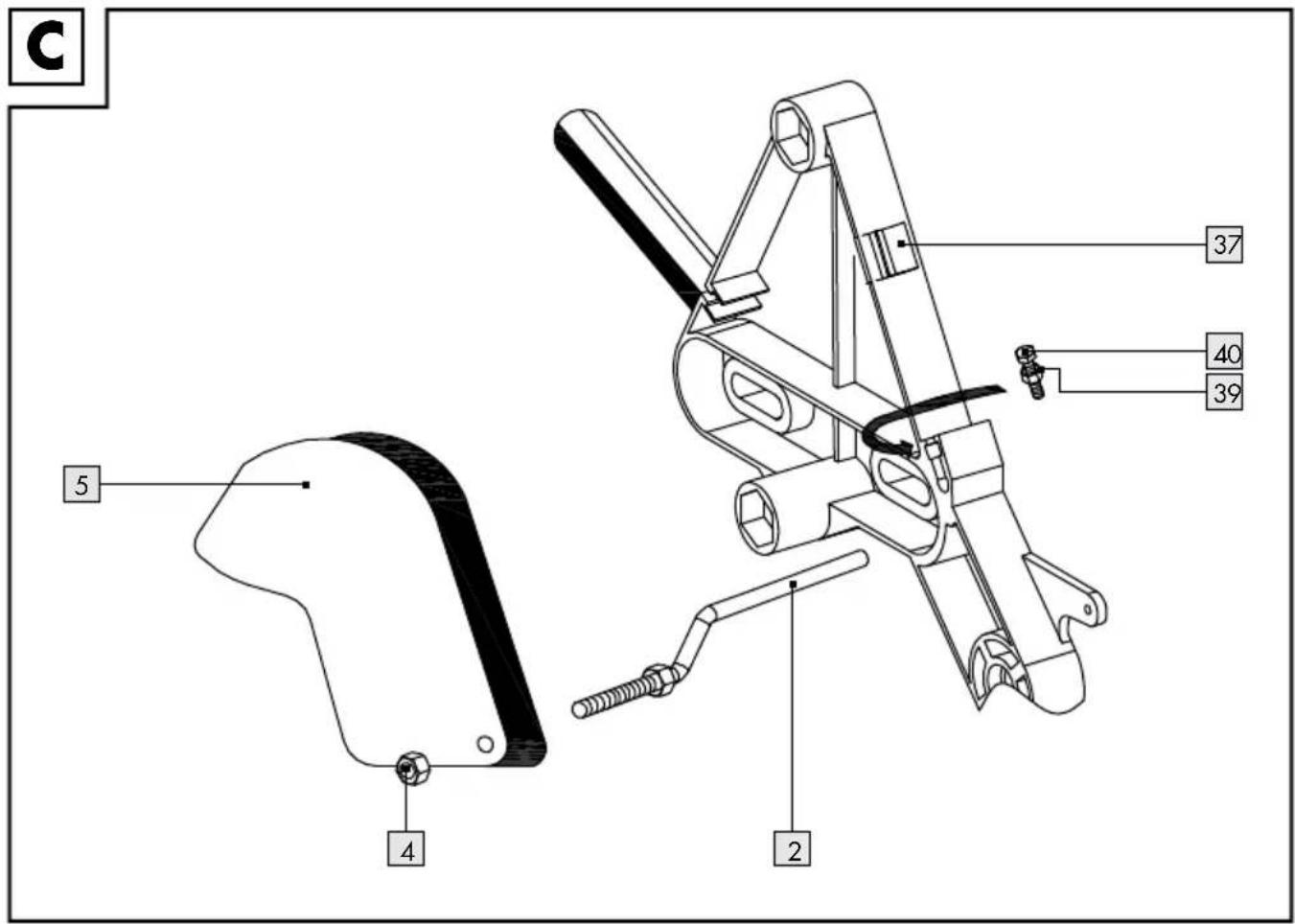

C 5 4 2 37 40 39

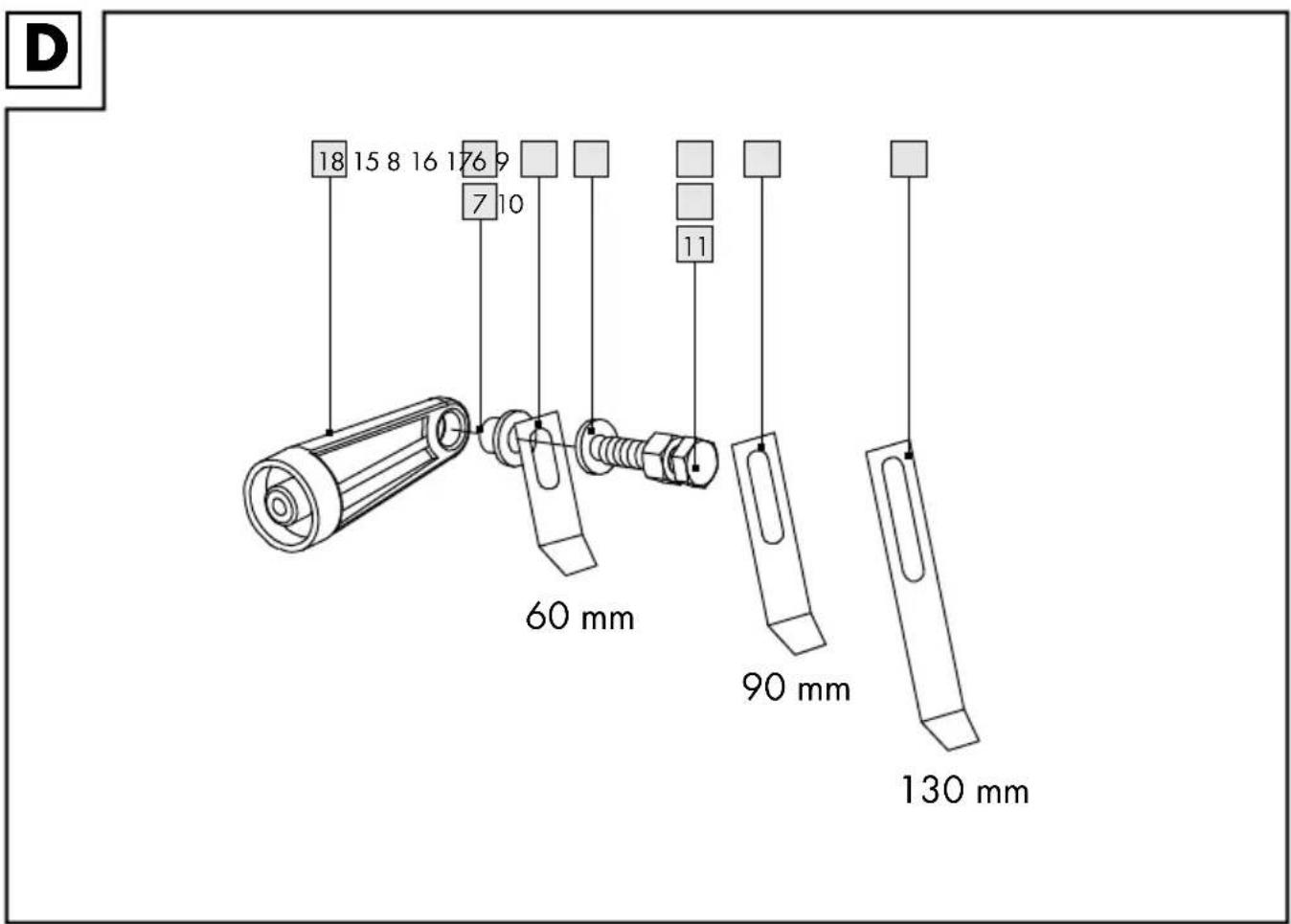

18 15 8 16 17 6 9 7 10 11 60 mm 90 mm 130 mm
