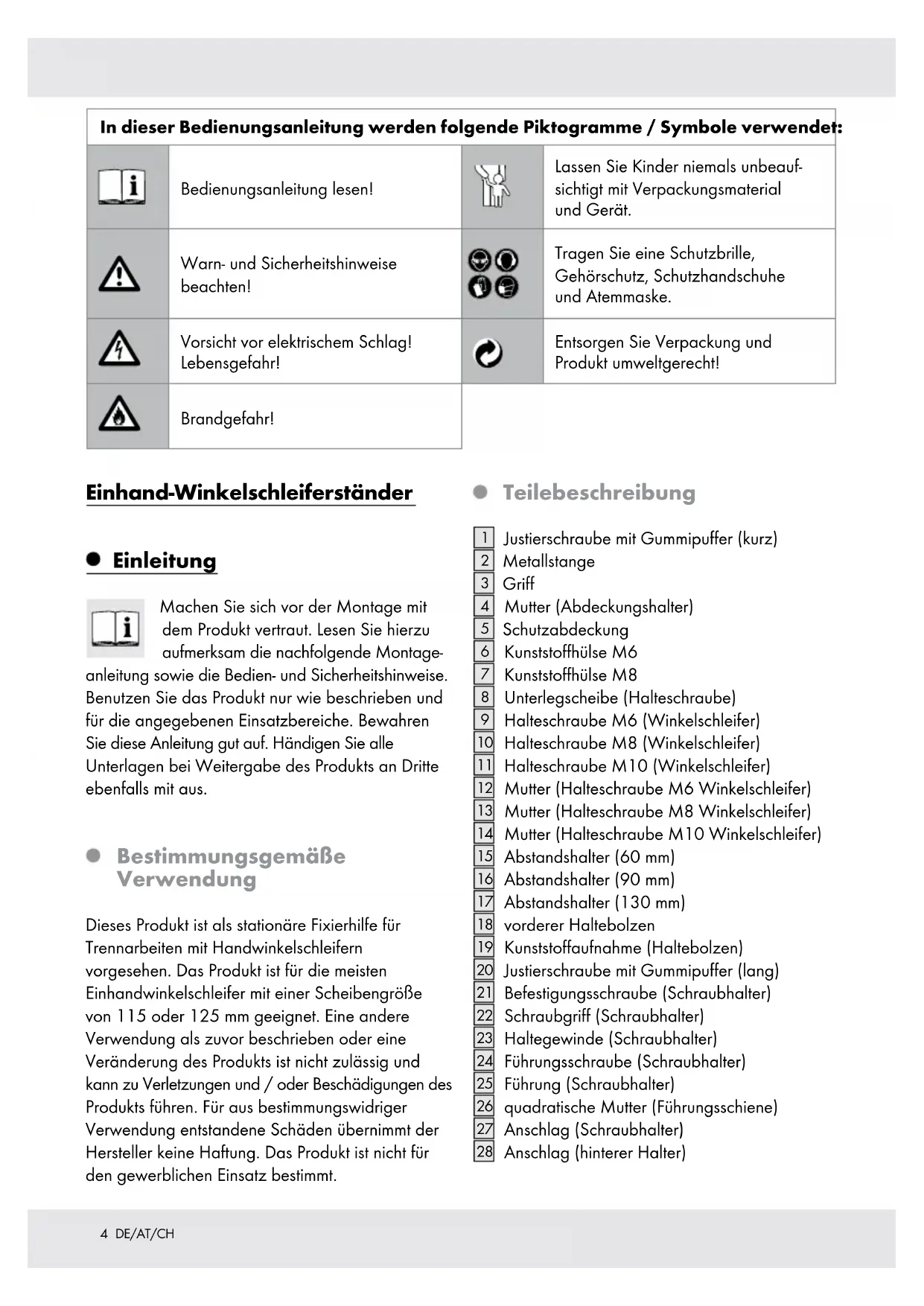

In dieser Bedienungsanleitung werden folgende Piktogramme / Symbole verwendet:
	Bedienungsanleitung lesen!		Lassen Sie Kinder niemals unbeaufsichtigt mit Verpackungsmaterial und Gerät.
	Warn- und Sicherheitshinweise beachten!		Tragen Sie eine Schutzbrille, Gehörschutz, Schutzhandschuhe und Atemmaske.
	Vorsicht vor elektrischem Schlag! Lebensgefahr!		Entsorgen Sie Verpackung und Produkt umweltgerecht!
	Brandgefahr!

Einhand-Winkelschleiferständer

- Einleitung

Machen Sie sich vor der Montage mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Montageanleitung sowie die Bedien- und Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus.

Bestimmungsgemäße Verwendung

Dieses Produkt ist als stationäre Fixierhilfe für Trennarbeiten mit Handwinkelschleifern vorgesehen. Das Produkt ist für die meisten Einhandwinkelschleifer mit einer Scheibengröße von 115 oder 125 mm geeignet. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produkts ist nicht zulässig und kann zu Verletzungen und / oder Beschädigungen des Produkts führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

- Teilebeschreibung

1 Justierschraube mit Gummipuffer (kurz)
2 Metallstange
3 Griff
4 Mutter (Abdeckungshalter)
5 Schutzabdeckung
6 Kunststoffhülse M6
7 Kunststoffhülse M8
8 Unterlegscheibe (Halteschraube)
9 Halteschraube M6 (Winkelschleifer)
10 Halteschraube M8 (Winkelschleifer)
11 Halteschraube M10 (Winkelschleifer)
12 Mutter (Halteschraube M6 Winkelschleifer)
13 Mutter (Halteschraube M8 Winkelschleifer)
14 Mutter (Halteschraube M10 Winkelschleifer)
15 Abstandshalter (60 mm)
16 Abstandshalter (90 mm)
17 Abstandshalter (130 mm)
18 vorderer Haltebolzen
19 Kunststoffaufnahme (Haltebolzen)
20 Justierschraube mit Gummipuffer (lang)
21 Befestigungsschraube (Schraubhalter)
22 Schraubgriff (Schraubhalter)
23 Haltegewinde (Schraubhalter)
24 Führungsschraube (Schraubhalter)
25 Führung (Schraubhalter)
26 quadratische Mutter (Führungsschiene)
27 Anschlag (Schraubhalter)
28 Anschlag (hinterer Halter)

29 Unterlegscheibe(Befestigungsschraube hinterer Halter)
30 Befestigungsschraube (hinterer Halter)
31 Innensechskantschraube(Befestigung Haltebolzen)
32 Grundplatte
33 Sattel
34 Unterlegscheibe (Innensechskantschraube Sattel)
35 Innensechskantschraube (Befestigung Sattel)
36 Halter
37 Klammer
38 hinterer Haltebolzen
39 Mutter (Halteschraube Abdeckungshalter)
40 Halteschraube (Abdeckungshalter)
41 Schraubhalter

Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Produkts und aller Teile. Montieren Sie das Produkt keinesfalls, wenn der Lieferumfang nicht vollständig ist.

1 x Grundplatte
1 x Sattel
2 x Unterlegscheibe (Innensechskantschraube Sattel)
2 x Innensechskantschraube (Befestigung Sattel)
2 x Innensechskantschraube (Befestigung Haltebolzen)
1 x Halter
1 x Justierschraube mit Gummipuffer (lang)
2 x Halteschraube M10 (Winkelschleifer)
2 x Halteschraube M8 (Winkelschleifer)
2 x Halteschraube M6 (Winkelschleifer)
2 x Mutter (Halteschraube M10 Winkelschleifer)
2 x Mutter (Halteschraube M8 Winkelschleifer)
2 x Mutter (Halteschraube M6 Winkelschleifer)
1 x Griff
1 x Metallstange
1 x Schutzabdeckung
1 x Justierschraube mit Gummipuffer (kurz)
2 x Haltebolzen
2 x Kunststoffaufnahme (Haltebolzen)
2 x Befestigungsschraube (Schraubhalter)
1 x Haltegewinde (Schraubhalter)

1 x Schraubgriff (Schraubhalter)
1 x Führungsschraube (Schraubhalter)
1 x Führung (Schraubhalter)
1 x Klammer
3 x quadratische Mutter (Führungsschiene)
1 x Anschlag (Schraubhalter)
1 x Anschlag (hinterer Halter)
2 x Befestigungsschraube (hinterer Halter)
2 x Unterlegscheibe (Befestigungsschraube hinterer Halter)
1 x Halteschraube (Abdeckungshalter)
1 x Mutter (Halteschraube Abdeckungshalter)
1 x Mutter (Abdeckungshalter)
3 x Abstandshalter (60/90/130mm)
3 x Unterlegscheibe (Halteschraube)
2 x Kunststoffhülse M6
2 x Kunststoffhülse M8

- Technische Daten

Max. Maße des Werkstücks:

Rohre: Rundrohr: 30 x 2 mm (ø x s)

andere Formen: 30 x 2 mm (B x s)

Stangen: Rundeisen: ∅ 12 mm

andere Formen: 12 mm (B)

Platten: 45 x 2 mm (B x s)

Material / Gewicht:

Material: Aluminiumguss,

Gusseisen (Hauptmaterialien)

Gewicht: 2,9 kg (±5%)

Sicherheitshinweise

⚠️ WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der

Sicherheitshinweise und

Anweisungen können elektrischen Schlag, Brand und / oder schwere Verletzungen verursachen.

Allgemeine Sicherheitshinweise

LEBENS-UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!

Lassen Sie Kinder niemals

unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern. Das Produkt ist kein Spielzeug.

■ Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
Lagern Sie den Winkelschleifer-Ständer staubfrei und trocken.

Vermeiden Sie Lebensgefahr durch elektrischen Schlag!

■ Stellen Sie sicher, dass das Netzkabel nicht in den Arbeitsbereich der Scheibe oder in den Bereich des Funkenflugs gelangt.
■ Befestigen Sie das Netzkabel des Winkelschleifers immer mittels der Klammer 37.
Ziehen Sie den Netzstecker Ihres Winkelschleifers stets aus der Steckdose, wenn Sie irgendwelche Reinigungs- oder Justierarbeiten an Ihrem Winkelschleifer-Ständer vornehmen.

Vermeiden Sie Verletzungsgefahr und / oder Sachbeschädigung!

Tragen Sie während der Arbeit mit dem Winkelschleifer stets Schutzbrille, Gehörschutz und Schutzhandschuhe,

sowie falls nötig ein Haarnetz (bei langen Haaren) und Atemmaske (abhängig vom zu bearbeitenden Material).

■ Tragen Sie während der Arbeit mit dem Winkelschleifer-Ständer keine weite Kleidung.
Befestigen Sie den Winkelschleifer-Ständer an den Befestigungslöchern auf dem Arbeitstisch.

Stellen Sie sicher, dass Tisch und Ständer einen sicheren Stand haben.

⚠ VORSICHT! VERLETZUNGSGEFAHR!

Achten Sie darauf, dass Sie während der Arbeit nicht mit der Trennscheibe in Berührung kommen.

■ Verwenden Sie stets die Schutzabdeckung 5 der Trennscheibe.
■ Verwenden Sie diesen Winkelschleifer-Ständer nur mit einem Winkelschleifer, welcher mit einer geeigneten metallenen Schutzkappe um die Scheibe ausgerüstet ist.
■ Positionieren Sie diese Schutzkappe so, dass die Trennscheibe im unteren Bereich offen läuft, und die Schutzkappe nicht mit dem Werkstück in Berührung kommen kann.

VORSICHT! BRANDGEFAHR!

Die Schneidearbeit erzeugt Funken. Stellen Sie sicher, dass sich keine

entzündlichen Materialien im Arbeitsbereich befinden.

■ Funken können Farbe, Glas und andere Oberflächen beschädigen. Tragen Sie keine Kleidung aus Nylon oder Polyester, sondern geeignete, unentzündliche Arbeitskleidung.
■ Stellen Sie sicher, dass das Werkstück gut befestigt ist und fest auf der Grundplatte aufliegt.
■ Verwenden Sie keine Werkstücke, welche zu groß sind, um sicher mittels des Schraubhalters befestigt werden zu können.
Überprüfen Sie vor der Nutzung und während des Gebrauchs regelmäßig den festen Sitz sämtlicher Schrauben.
Überprüfen Sie den Ständer regelmäßig auf etwaige Beschädigungen. Durch Vibrationen können sich Schrauben während des Betriebs lösen.
Benutzen Sie Ihren Winkelschleifer-Ständer nicht, wenn Sie irgendwelche Beschädigungen feststellen.
■ Stellen Sie sicher, dass die Trennscheibe Ihres Winkelschleifers senkrecht zur Grundplatte moniert ist.
■ Verwenden Sie nur Trennscheiben und keine Schruppscheiben in diesem Ständer.
Überprüfen Sie die Trennscheibe Ihres Winkelschleifers regelmäßig auf irgendwelche

Beschädigungen.

Benutzen Sie die Scheibe nicht, wenn Sie irgendwelche Dellen, Kerben oder andere Beschädigungen feststellen. Sie kann explodieren.
■ Greifen Sie nie in den Arbeitsbereich der Trennscheibe, solange diese nicht zum Stillstand gekommen ist.
Befolgen Sie die Anweisungen des Herstellers der Elektrogeräte und der Trennscheiben hinsichtlich des Schnitts.
■ Verwenden Sie nur Winkelschleifer, deren Trennscheibe einen Durchmesser von 115 oder 125 mm hat.
Achten Sie darauf, dass sich während der Arbeitsphasen keine weiteren Personen im Aktionsradius des Geräts aufhalten.

- Montage

⚠ VORSICHT! BRANDGEFAHR! Montieren und verwenden Sie das Produkt nur auf einer feuerfesten Unterlage.

Sie benötigen zur Montage:

7 x Maulschlüssel (1 x SW8, 2 x SW10, 2 x SW14, evt. 2 x SW17)

2 x Innensechskantschlüssel

1 x Schlitzschraubendreher (ca. 5 mm)

Gehen Sie wie folgt vor:

Befestigen Sie den Sattel 33 mit den Innensechskantschrauben 35 sowie den Unterlegscheiben 34 auf der Grundplatte 32 (siehe Abb. A).
Befestigen Sie den Griff 3 mittels der eingelassenen Schraube und der zugehörigen Mutter am Halter 36 (siehe Abb. A).

Hinweis: Bitte beachten Sie, dass der Winkelschleifer bereits vor der Montage mit einer geeigneten Trennscheibe bestückt sein muss, da das Wechseln der Scheibe bei eingebautem Winkelschleifer nicht möglich ist.

■ Montieren Sie nun den Winkelschleifer in den Halter 36.

Hinweis: Überprüfen Sie hierzu zunächst, ob Ihr Winkelschleifer über eine Griffhalterung der Gewindegröße M6, M8 oder M10 verfügt.

■ Legen Sie sich dann die entsprechenden Halteschrauben 9, 10, 11, Unterlegscheiben 8 sowie die zugehörigen Muttern 12, 13, 14,
Abstandshalter 15, 16, 17 und Kunststoffhülsen 6, 7 griffbereit.

■ Stecken Sie die benötigten Kunststoffhülsen 6, 7 in die Haltebolzen 18, 38 (siehe Abb. B).

Hinweis: Achten Sie darauf, dass Sie die Kunststoffhülsen 6, 7 passend zu den benötigten Halteschrauben 9, 10 verwenden. Für die Halteschraube M10 11 benötigen Sie keine Kunststoffhülse.

■ Schrauben Sie die passende Halteschraube 9, 10, 11 durch den hinteren Haltebolzen 38 (siehe Abb. B).

Befestigen Sie den hinteren Haltebolzen 38, indem Sie die entsprechende Mutter 12, 13, 14 der Halteschraube 9, 10, 11 anziehen (d.h. in Richtung Haltebolzen 38 drehen) (siehe Abb. B).

■ Stecken Sie die Justierschraube 20 durch das untere Loch und die Justierschraube 1 durch das obere Loch des Halters 36. Die Gummipuffer dieser Schrauben müssen später auf dem Gehäuse des Winkelschleifers aufliegen.

Hinweis: Stellen Sie diese Schrauben zunächst so ein, dass die Gummipuffer direkt am Halter 36 anliegen.

■ Stecken Sie nun die Kunststoffaufnahmen 19 der Haltebolzen 18, 38 auf die Führung des Halters 36 (Abbildung B).

Befestigen Sie dann die Haltebolzen 18, 38 durch diese Kunststoffaufnahmen 19 mit den Innensechskantschrauben 31 in den Langlöchern des Halters 36 (siehe Abb. A).

■ Stecken Sie am vorderen Haltebolzen 18 den gewünschten Abstandshalter 15, 16, 17 auf Halteschraube 9, 10, 11 und Unterlegscheibe 8 (siehe Abb. D).

Hinweis: Es liegen 3 Abstandshalter 15, 16, 17 in verschiedenen Längen bei. Wählen Sie den Abstandshalter 15, 16, 17, welcher die benötigte Länge aufweist.

Hinweis: Stellen Sie den Abstandshalter 16, 17 so ein, dass die Trennscheibe den

Arbeitstisch unterhalb der Grundplatte 32 nicht berühren kann (siehe Abbildung E).

■ Schrauben Sie die passende Halteschraube 9, 10, 11 durch den vorderen Haltebolzen 18.
Befestigen Sie den vorderen Haltebolzen 18, indem Sie die Mutter 12, 13, 14 der Halteschraube 9, 10, 11 anziehen (d.h. in Richtung Haltebolzen 18 drehen).
■ Stellen Sie nun die Justierschrauben 1, 20 so ein, dass der Winkelschleifer senkrecht zur Grundplatte 32 ausgerichtet und fest auf dem Halter 36 montiert ist.
Justieren Sie den Sattel 33 nach leichtem Lösen der Innensechskantschrauben 35 so, dass die Trennscheibe des Winkelschleifers mittig in den Ausschnitt der Grundplatte 32 eintaucht.
■ Montieren Sie nun die Schutzabdeckung 5. Stecken Sie hierzu die Schutzabdeckung 5 auf die Metallstange 2 und befestigen Sie diese mittels der Mutter 4 (siehe Abb. C).
■ Stecken Sie dann die Metallstange 2 in die entsprechende Öffnung des Halters 36 und befestigen Sie diese mit der Mutter 39 und der Halteschraube 40 (siehe Abb. C).
■ Befestigen Sie das Kabel des Winkelschleifers immer mittels der Klammer 37.
■ Schalten Sie den Winkelschleifer nach Beendigung der Montage für einige Sekunden ein, und danach wieder aus. Überprüfen Sie dann erneut den festen Sitz aller Schrauben.

■ Schalten Sie nun den Winkelschleifer ein und drücken Sie ihn auf das Werkstück.
■ Vermeiden Sie ruckartige Bewegungen und üben Sie gleichmäßigen Druck auf das Werkstück aus.

- Reinigung und Pflege

■ Verwenden Sie zur Reinigung und Pflege nur ein leicht angefeuchtetes fusselfreies Tuch.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produktes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Bedienung

■ Legen Sie das Werkstück auf die Grundplatte 32 an den hinteren Anschlag 27 und sichern Sie es mittels des Schraubhalters 41.

Hinweis: Achten Sie darauf, dass das Werkstück auf der Grundplatte 32 aufliegt.

⚠VORSICHT! VERLETZUNGSGEFAHR!

Achten Sie darauf, dass die Länge des Werkstücks mindestens der Hälfte des Anschlags 27 entspricht. Andernfalls kann sich das Werkstück lösen und herausschleudern.

■ Stellen Sie den Schraubhalter 41 so ein, dass sich das Werkstück in der Mitte der Trennscheibe befindet.
