GEBRUIKSAANWIJZING TechniMax SR1 TECHNISAT

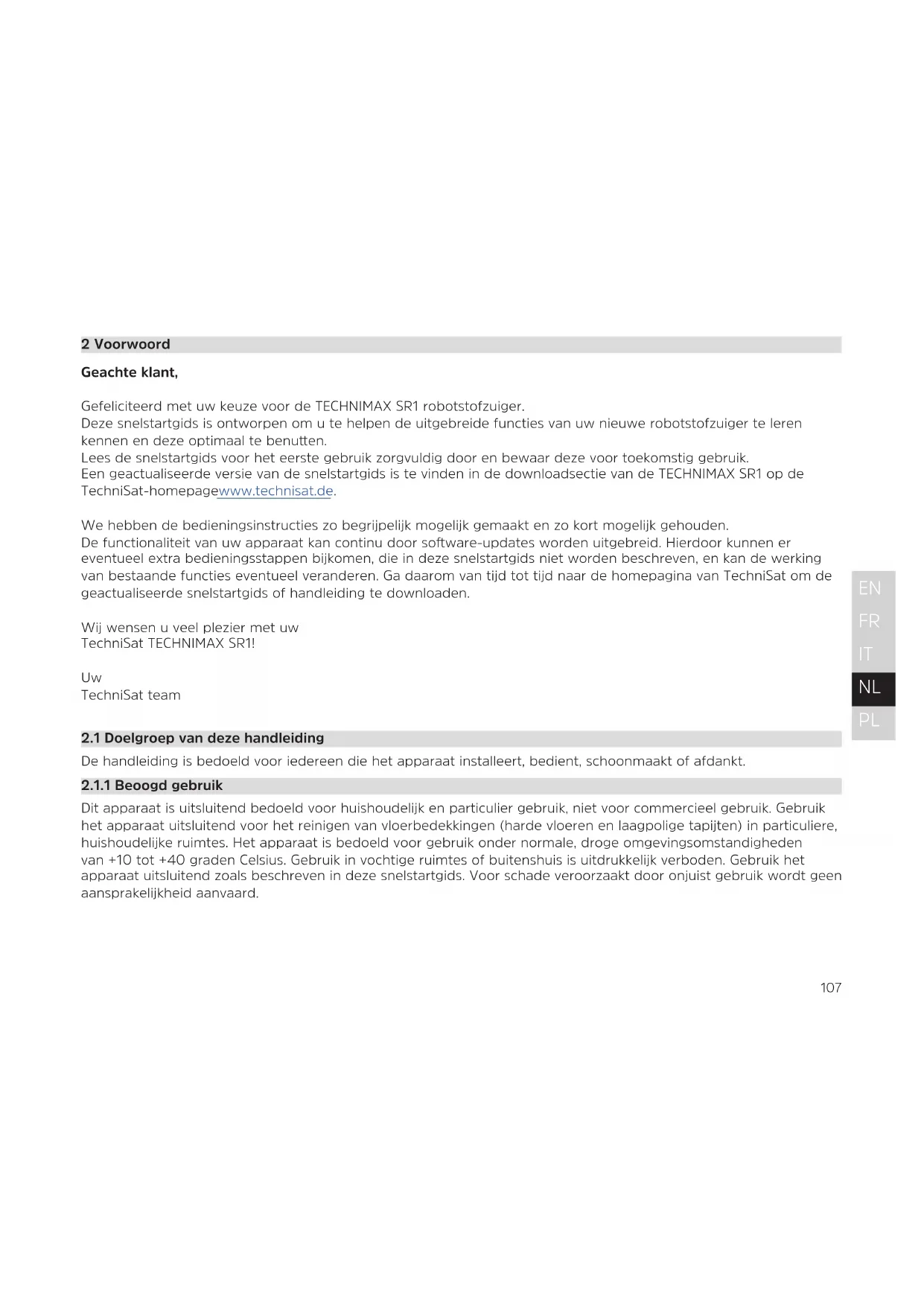

2 Voorwoord Geachte klant, Gefeliciteerd met uw keuze voor de TECHNIMAX SR1 robotstofzuiger. Deze snelstartgids is ontworpen om u te helpen de uitgebreide functies van uw nieuwe robotstofzuiger te leren kennen en deze optimaal te benuen. Lees de snelstartgids voor het eerste gebruik zorgvuldig door en bewaar deze voor toekomstig gebruik. Een geactualiseerde versie van de snelstartgids is te vinden in de downloadsectie van de TECHNIMAX SR1 op de TechniSat-homepagewww.technisat.de. We hebben de bedieningsinstructies zo begrijpelijk mogelijk gemaakt en zo kort mogelijk gehouden. De functionaliteit van uw apparaat kan continu door soware-updates worden uitgebreid. Hierdoor kunnen er eventueel extra bedieningsstappen bijkomen, die in deze snelstartgids niet worden beschreven, en kan de werking van bestaande functies eventueel veranderen. Ga daarom van tijd tot tijd naar de homepagina van TechniSat om de geactualiseerde snelstartgids of handleiding te downloaden. Wij wensen u veel plezier met uw TechniSat TECHNIMAX SR1!

2.1 Doelgroep van deze handleiding

De handleiding is bedoeld voor iedereen die het apparaat installeert, bedient, schoonmaakt of afdankt.

2.1.1 Beoogd gebruik

Dit apparaat is uitsluitend bedoeld voor huishoudelijk en particulier gebruik, niet voor commercieel gebruik. Gebruik het apparaat uitsluitend voor het reinigen van vloerbedekkingen (harde vloeren en laagpolige tapijten) in particuliere, huishoudelijke ruimtes. Het apparaat is bedoeld voor gebruik onder normale, droge omgevingsomstandigheden van +10 tot +40 graden Celsius. Gebruik in vochtige ruimtes of buitenshuis is uitdrukkelijk verboden. Gebruik het apparaat uitsluitend zoals beschreven in deze snelstartgids. Voor schade veroorzaakt door onjuist gebruik wordt geen aansprakelijkheid aanvaard.108

Gebruik voor deze robotstofzuiger alleen de originele accessoires die bij dit apparaat passen. Dit garandeert de constant hoge kwaliteit van uw robotstofzuiger en een lange levensduur van het apparaat. Geschikte accessoires voor uw robotstofzuiger vindt u op onze homepagewww.technisat.de.

2.4 Opmerkingen over de snelstartgids

Neem de volgende instructies in acht om veiligheidsrisico's tot een minimum te beperken, schade aan het apparaat te voorkomen en bij te dragen aan de bescherming van het milieu. Lees alle veiligheidsinstructies zorgvuldig en bewaar ze voor latere vragen. Volg altijd alle waarschuwingen en opmerkingen in deze snelstartgids en op de achterkant van het apparaat op. Let op - Duidt een belangrijke aanwijzing aan die strikt moet worden opgevolgd om defecten, gegevensverlies/-misbruik of onbedoeld functioneren van het apparaat te voorkomen. Tip - Gee een aanwijzing over de beschreven functie plus een andere gerelateerde functie die wellicht nodig is met verwijzing naar het relevante gedeelte van de handleiding. > Gee een werkstap aan.109

3 Veiligheidsinstructies Laad de accu van de robotstofzuiger voor het eerste gebruik volledig op. Gebruik voor het opladen uitsluitend het meegeleverde basisstation en de voedingsadapter. Het gebruik van andere componenten voor het laden van de robotstofzuiger kan schade aan het apparaat veroorzaken en maakt de garantie ongeldig. Om de capaciteit van de opgeladen accu zo lang mogelijk op peil te houden, mag het apparaat alleen bij kamertemperatuur worden opgeslagen en gebruikt. De accu moet ten minste eenmaal per jaar volledig worden opgeladen om diepe ontlading te voorkomen. De bedrijfstemperatuur van de robotstofzuiger ligt tussen 10° C en 40° C. Hij mag nooit buiten dit temperatuurbereik worden gebruikt of opgeslagen. Dat zou zijn levensduur kunnen verkorten. Als de voedingsadapter, het netsnoer of het basisstation beschadigd is, gebruik deze dan niet en neem contact op met uw leverancier voor vervanging van de defecte onderdelen. Voordat u gaat zuigen, dient u de voorwerpen te verwijderen die op de vloer liggen en die de robot zou kunnen opzuigen en beschadigen. Kabels kunnen beschadigd raken door de roterende borstel, fijn textiel kan zich om de roterende borstel wikkelen en grote schade veroorzaken. Controleer voor het zuigen of de robotstofzuiger in dit opzicht vrij kan bewegen. De robotstofzuiger is uitgerust met valsensoren die voorkomen dat het apparaat van grote hoogte valt. Zorg ervoor dat deze sensoren, die zich aan de onderkant van de robot bevinden, regelmatig worden gereinigd. Zorg er ook voor dat deze valsensoren niet door een voorwerp worden afgedekt. Wij raden u aan om deze na elk gebruik te reinigen. Trappen, tafels en planken zijn niet goedgekeurd voor reiniging door de robotstofzuiger. De robot is niet in staat om over hoogpolige tapijten te rijden en deze te reinigen. De robotstofzuiger hee roterende onderdelen die tijdens het gebruik nooit mogen worden aangeraakt – gevaar voor letsel!110 Gebruik de robotstofzuiger nooit in de buurt van uw lichaam, want haar en kleding kunnen worden ingezogen – gevaar voor letsel! Het basisstation beschikt over een speciaal patroon waardoor de robot het als zodanig kan herkennen. Zorg ervoor dat het basisstation voor de robotstofzuiger als één geheel kan worden gezien. Voor een optimale zichtbaarheid van het basisstation door de robotstofzuiger mogen er binnen een straal van één meter rond het basisstation geen andere objecten aanwezig zijn. De robotstofzuiger is beschermd tegen oververhiing door intrinsieke veiligheid. Als het apparaat of de accu te heet wordt, schakelt het apparaat automatisch uit. Wacht ca. 30 minuten tot het apparaat is afgekoeld alvorens u het weer in gebruik neemt. Reparaties aan de robotstofzuiger of het basisstation mogen alleen door bevoegd deskundig personeel worden uitgevoerd. Gebruik het apparaat alleen met speciaal ontworpen oplaadbare accu's. Het gebruik van andere accu's kan letsel en brand veroorzaken. Wanneer de accu niet in gebruik is, houd hem dan uit de buurt van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die de ene poort met de andere kunnen verbinden. Een kortsluiting van de accucontacten kan leiden tot brandwonden of brand. Stel de accu of het apparaat nooit bloot aan vuur of te hoge temperaturen. Brand of temperaturen boven 130°C kunnen tot explosies leiden. Volg alle oplaadinstructies en laad de accu of het apparaat niet buiten het in de instructies aangegeven temperatuurbereik op. Onjuiste oplading of temperaturen buiten het gespecificeerde bereik kunnen de accu beschadigen en de kans op brand vergroten. Laat reparaties alleen door gekwalificeerd personeel uitvoeren, dat met identieke reserveonderdelen werkt. Dit zorgt ervoor dat de veiligheid van het product gewaarborgd blij.111

Probeer het apparaat of de accu niet te wijzigen of te repareren. De garantie vervalt bij ongeoorloofde externe ingrepen. De voedingsadapter en het basisstation mogen alleen worden gebruikt in droge, gesloten ruimtes binnenshuis. Mag niet als speelgoed gebruikt worden. Niet geschikt voor kinderen onder de 12 jaar. Bij gebruik in de buurt van kinderen is nauwleend toezicht vereist. Houd kinderen uit de buurt van het product om letsel of schade te voorkomen en zorg ervoor dat kinderen geen vingers of andere voorwerpen in de openingen van het product steken. Gebruik het apparaat alleen zoals beschreven in deze snelstartgids. Gebruik geen voedingsadapter met een beschadigde kabel of stekker. Als de robotstofzuiger of de voedingsadapter niet goed werkt, is gevallen, beschadigd, buitenshuis is gelaten of in het water is gevallen, moet deze voor verder gebruik worden geïnspecteerd en zo nodig gerepareerd door een gekwalificeerde technicus. Trek of draag de voedingsadapter niet aan de kabel, gebruik de kabel niet als handgreep, klem de kabel niet tussen de deur in en trek de kabel niet langs scherpe randen of hoeken. Plaats het product niet op de kabel. Laat het apparaat niet over de kabel rijden. Houd de kabel uit de buurt van hete oppervlakken. Sluit de voedingsadapter aan op een gemakkelijk toegankelijk stopcontact. Draag de voedingsadapter nooit aan de kabel en trek deze ook nooit aan de kabel uit het stopcontact. Ventilatieopeningen mogen niet afgesloten zijn. Houd haar, losse kleding, vingers en alle lichaamsdelen uit de buurt van openingen en bewegende delen. Plaats de robot niet op trappen of meubels, omdat dit letsel of schade kan veroorzaken. Zuig nooit brandbare vloeistoen zoals benzine of fijne houtsnippers en gebruik het apparaat ook nooit op plaatsen waar deze aanwezig kunnen zijn -> er is explosiegevaar!112 Zuig geen brandende of rokende voorwerpen zoals sigareen, lucifers of hete as op. Gebruik het apparaat niet zonder stofreservoir en filter. Schakel de hoofdschakelaar uit voordat u de borstelrol schoonmaakt. Onder extreme omstandigheden kunnen baerijcellen gaan lekken. Als er vloeistof op de huid terechtkomt, was de getroen plekken dan snel met water en zeep. Als er vloeistof in de ogen komt, wrijf dan niet in de ogen. Spoel ze onmiddellijk uit met schoon water. Raadpleeg onmiddellijk een dokter. Gebruik voor het opladen alleen het basisstation en de voedingsadapter, die met het apparaat zijn meegeleverd. Breng de kabels van andere apparaten buiten het te zuigen gebied. Gebruik de robotstofzuiger niet in een ruimte waar een peuter of kind slaapt. Gebruik de robotstofzuiger niet op een plaats waar zich brandende kaarsen of breekbare voorwerpen op de te reinigen vloer bevinden. Gebruik de robotstofzuiger niet in een ruimte waar brandende kaarsen op meubilair staan waar de robotstofzuiger per ongeluk tegenaan kan stoten. Gebruik de robotstofzuiger niet in ruimten of gebouwen met bewegingsmelders of alarmbewaking. Laat kinderen of dieren niet op de robotstofzuiger zien. Transporteer geen voorwerpen met de robot. OPGELET! De voedingsadapter is ontworpen voor gebruik aan 230 V/50 Hz wisselspanning. Steek de voedingsadapter alleen in een onbeschadigd en eenvoudig toegankelijk stopcontact. Gebruik dit product niet om harde, scherpe voorwerpen op te zuigen, aangezien deze schade kunnen veroorzaken.113

Zorg om het risico op letsel te voorkomen ervoor, dat er geen kinderen of huisdieren in de kamer zijn of toegang hebben tot de ruimte die wordt schoongemaakt. Om letsel en/of schade aan het apparaat te voorkomen, mag u geen hete, giige of scherpe voorwerpen of vloeistoen ermee opzuigen. LET OP: Verwijder om schade te voorkomen breekbare voorwerpen, losse kabels en kleine voorwerpen die kunnen omvallen. Laser en lasercategorie De robotstofzuiger hee een lasergestuurde navigatie-eenheid. De iR-laser is geclassificeerd als laserklasse 1 product volgens DIN EN 60825-1:2015-07. Neem met betrekking tot het laserlicht de volgende veiligheidsinstructies in acht: Richt de laserstraal niet op mensen of dieren. Kijk niet in de directe en reflecterende laserstraal. Elke manipulatie van de laserunit is ten strengste verboden. De camera op de laserunit dient uitsluitend om de gereflecteerde lasersignalen voor het genereren van plaegronden en detecteert geen beelden in de conventionele zin van het woord.114

WEEE-richtlijn Richtlijn 2012/19/EU betreende afgedankte elektrische en elektronische apparatuur RoHS. Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8-6-2011 m.b.t. beperking van het gebruik van bepaalde gevaarlijke stoen in elektrische en elektronische apparatuur (ABI. nr. L 174 van 1-7-2011) ErP-richtlijn ecodesign energy-related products: De Ecodesign-richtlijn 2009/125/EG is een richtlijn naar Europees recht, die eisen stelt aan het milieuvriendelijk ontwerp van "energiegerelateerde producten" (ErP) in de gemeenschappelijke interne markt van de Europese Unie. Toen deze richtlijn in werking trad, is deze in de plaats gekomen van Richtlijn 2005/32/EG van 6 juli 2005, ook bekend als Energy-Using Products (EuP) Directive. Voor TECHNIMAX SR1: ENER 7 opladers en voedingsadapters VO(EG) 278/2009. Conformiteitsverklaring TechniSat verklaart hierbij dat het TECHNIMAX SR1-radiosysteem voldoet aan Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op de volgende website: hp://konf.tsat.de/?ID=22233 TechniSat is niet aansprakelijk voor productschade als gevolg van externe invloeden, slijtage of onjuiste behandeling, ongeoorloofde reparatie, veranderingen of ongelukken.115

Wijzigingen en drukfouten voorbehouden. Laatst gewijzigd 09/19. Kopiëren en reproductie uitsluitend met toestemming van de uitgever. U kunt de huidige versie van de handleiding in pdf-formaat downloaden op de downloadpagina van de TechniSat-homepage op www.technisat.de. TECHNIMAX SR1 en TechniSat zijn gedeponeerde handelsmerken van: TechniSat Digital GmbH TechniPark Julius-Saxler-Straße 3 D-54550 Daun/Eifel www.technisat.de Namen van de genoemde bedrijven, instellingen of merken zijn handelsmerken of gedeponeerde handelsmerken van hun respectievelijke eigenaren.116

3.2 Service-instructies

Dit product is getest op kwaliteit en hee een weelijke garantieperiode van 24 maanden vanaf de datum van aankoop. Natuurlijke slijtage, d.w.z. een beschadiging van de robotstofzuiger door slijtage die niet door materiaal- of materiaalgebreken is veroorzaakt, is van de garantie uitgesloten. Garantie alleen geldig indien gebruikt zoals bedoeld. Bewaar de factuur als aankoopbewijs. Neem voor garantieclaims contact op met de dealer van het product. Voor vragen en informatie of als er een probleem is met dit apparaat, kunt u terecht bij onze technische hotline: Ma. - vr. 8:00 - 18:00 via tel.: 03925/9220 1800 bereikbaar. U kunt reparaties ook direct online op www.technisat.de/reparatur aanvragen. Gebruik in geval van retourzending van het apparaat alleen het volgende adres: TechniSat Digital GmbH Service-center Nordstr. 4a 39418 Staßfurt117

3.3 Informatie over de verwijdering

De verpakking van uw apparaat bestaat uitsluitend uit recyclebare materialen. Voer deze gescheiden af volgens de lokale aanwijzingen. Dit product mag aan het eind van zijn levensduur niet met het gewone huisafval worden meegegeven, maar moet bij een inzamelpunt voor het recyclen van elektrische en elektronische apparaten worden ingeleverd. Dit wordt aangeduid door het -symbool op het product, de gebruiksaanwijzing of de verpakking. De gebruikte materialen kunnen aankelijk van hun etikeering worden hergebruikt. Met hergebruik, recycling of andere vormen van verwerking van oude apparatuur levert u een belangrijke bijdrage aan de bescherming van ons milieu. Informeer bij de gemeentelijke instanties naar de verantwoordelijke instantie voor afvalverwijdering. Let op dat elektronica-afval niet bij het gewone huisvuil terechtkomt, maar correct worden afgevoerd (inleveren bij de winkel, chemisch afval). Baerijen en accu's kunnen giige stoen bevaen die schadelijk zijn voor uw gezondheid en het milieu. Voor baerijen en accu's geldt de Europese richtlijn 2006/66/EG. Deze mogen niet met het normale huishoudelijke afval worden afgevoerd. Verpakking afvoeren: Uw nieuwe apparaat werd tijdens het transport naar u toe beschermd door de verpakking. Alle gebruikte materialen zijn milieuvriendelijk en recyclebaar. Help mee en voer de verpakking op een milieuvriendelijke manier af. Informatie over de huidige afvalverwijderingsmethoden vindt u bij uw plaatselijke dealer of bij de gemeentelijke afvalverwerking.118 Verstikkingsgevaar! Geef de verpakking of onderdelen ervan niet aan kinderen. Er bestaat verstikkingsgevaar door folie en andere verpakkingsmaterialen. Apparaat afdanken: Oude apparaten zijn geen waardeloos afval. Door milieuvriendelijke verwijdering kunnen waardevolle grondstoen worden teruggewonnen. Informeer bij uw gemeentelijke instanties naar de mogelijkheden om het apparaat milieuvriendelijk en op de juiste manier af te voeren. Voordat u het apparaat afvoert, moet u de baerijen/accu's verwijderen. Dit apparaat is volgens de richtlijn 2012/19/EU betreende afgedankte elektrische en elektronische apparaten (WEEE) gemarkeerd. Dit product mag aan het eind van zijn levensduur niet met het gewone huisafval worden meegegeven, maar moet bij een inzamelpunt voor het recyclen van elektrische en elektronische apparaten worden ingeleverd. Dit wordt aangegeven door het symbool op het product, op de handleiding of op de verpakking. De gebruikte materialen kunnen aankelijk van hun etikeering worden hergebruikt. Met hergebruik, recycling of andere vormen van verwerking van oude apparatuur levert u een belangrijke bijdrage aan de bescherming van ons milieu. Belangrijke aanwijzing voor afvalverwijdering van baerijen/accu's: baerijen/accu's kunnen giige stoen bevaen die schadelijk zijn voor het milieu. Verwijder de baerijen/accu's daarom altijd in overeenstemming met de geldende weelijke bepalingen. Doe de baerijen/accu's nooit bij het gewone huisafval. U kunt gebruikte baerijen/accu's gratis inleveren bij uw speciaalzaak of bij speciale afvalinzamelingsstations.119

4 Beschrijving van het apparaat Stofcontainer en filter AAN/UIT- knop HOME-toets START/PAUSE-toets Robotstofzuiger Statusindicaties120

4.1 Statusindicaties van de robotstofzuiger

Accu Het accusymbool gee de status van de accu aan. Als het lampje brandt, is het accuniveau voldoende. Wanneer deze begint te knipperen, dan moet de robotstofzuiger op het basisstation worden opgeladen. Als het accuniveau tijdens het zuigen laag is, rijdt de robotstofzuiger automatisch naar het basisstation en gaat verder met reinigen zodra de accu weer volledig is opgeladen. Wifi-verbinding Het blauwe wifi-symbool licht op wanneer de robotstofzuiger via de TECHNIMAX-app met wifi is verbonden en de robotstofzuiger zich in het wifi-netwerk bevindt. Als het symbool niet brandt, is de robotstofzuiger niet met wifi verbonden. Stofreservoir vol Het symbool voor het stofreservoir brandt permanent wanneer het stofreservoir moet worden geleegd. De robotstofzuiger gaat echter door met zuigen, zelfs wanneer het stofreservoir vol is. Storing Als dit symbool knippert, is er een probleem en kan de robotstofzuiger niet beginnen met reinigen. Mogelijke redenen zijn het ontbreken van een stofreservoir of het vastklemmen van een borstel. Let ook op de opmerkingen onder punt 7 „Storingshulp“ op pagina 141.121

5.1 Voorbereiden voor eerste gebruik

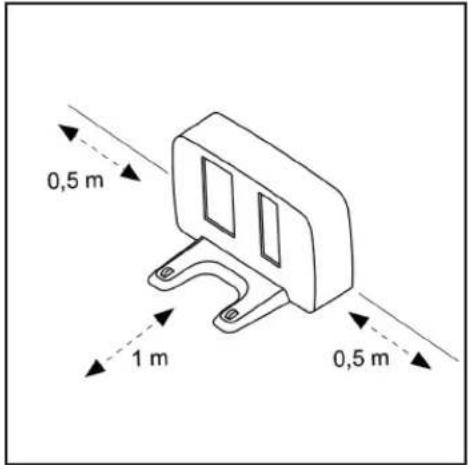

1. Plaats het basisstation zo tegen een muur dat er geen obstakels zijn binnen 50 cm van het basisstation zijn.

Sluit het basisstation aan op de voedingsadapter en vervolgens de voedingsadapter op het lichtnet. Controleer of de metalen contacten (laadcontacten) van het basisstation vrij zijn van vuil en stof. Anders kan het oplaadproces voortijdig worden beëindigd. Reinig ze indien nodig met een droge, pluisvrije doek.122

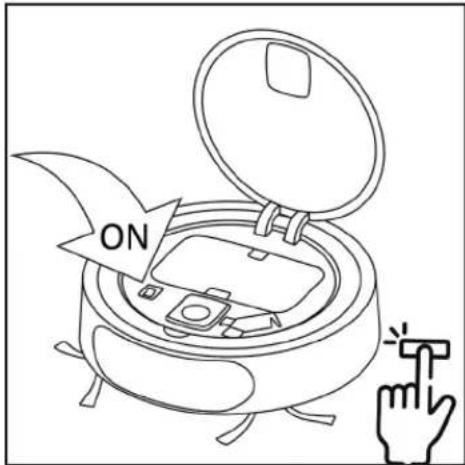

2. Open het bovendeksel en schakel de robotstofzuiger in met de aan/uit-knop.

Het duurt ongeveer 20 seconden voordat de robot klaar is voor gebruik.123

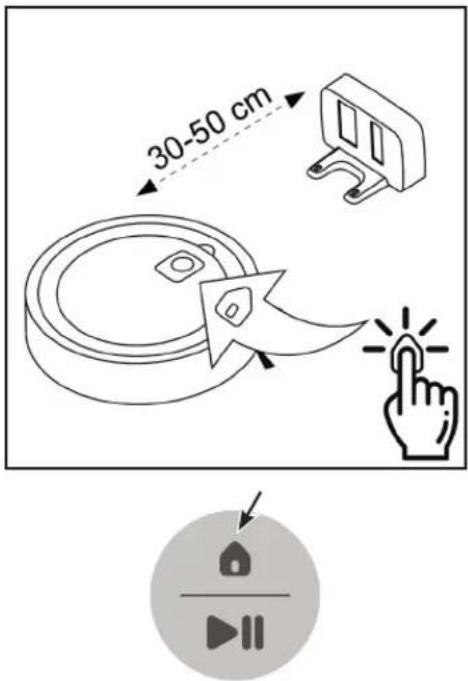

4. Plaats de robotstofzuiger op de grond op een afstand van 30 - 50 cm met de sensorunit naar het basisstation

gericht. Druk op de bovenkant van de robotstofzuiger op de HOME-toets. blue De robotstofzuiger schakelt nu in en "zoekt" naar het basisstation. Het zal dan naar het basisstation rijden om de accu op te laden (het accusymbool knippert). Wacht tot de accu volledig is opgeladen (het accusymbool brandt continu) alvorens deze voor het eerst te gebruiken. Zoals elke Li-Ion accu is de accu van de TECHNIMAX SR1 onderhevig aan natuurlijke slijtage. Na verloop van tijd neemt het vermogen van de accu en daarmee ook de levensduur gestaag af. Dit is een natuurlijk verouderingsproces van de accu en niet het gevolg van een materiaal- of productiefout.124

5.2 Robotstofzuiger gebruiken

Veiligheidsinstructies voor het stofzuigen. Verwijder om schade aan de vloer te voorkomen scherpe of puntige voorwerpen, die onder de robot kunnen komen en krassen op het vloeroppervlak kunnen maken. De robot is ontworpen om kleine hoeveelheden stof op te vangen en is geen vervanging voor een handstofzuiger. De robot reinigt harde vloeren en laagpolige tapijten. Deze wordt niet aanbevolen voor hoogpolige tapijten. Donkere tapijten of voorwerpen kunnen de robotsensoren activeren, zodat de robot zich niet op of rond de tapijten of voorwerpen beweegt. Houd er rekening mee dat de robot gebruik maakt van lasers om obstakels vanaf een hoogte van ca. 8 cm te detecteren. Obstakels onder deze hoogte worden door de bumper gedetecteerd. Voor kleine en lichte objecten raden wij u aan om een no-go gebied in de app te tekenen. Spiegels, ruiten en hoogglansoppervlakken beïnvloeden de sensoren van de robot, zodat ze soms niet als hindernissen kunnen worden ervaren. Ook hier raden wij aan om een no-go gebied te tekenen. > Om het reinigingsproces te starten, tikt u op de bovenzijde van de START/PAUSE-toets. HOME-toets Stuurt de robot terug naar het laadstation. De huidige taak wordt geannuleerd. START/PAUSE-toets Start de reiniging. Als u nogmaals op deze toets drukt, dan wordt de huidige reiniging gepauzeerd. U kunt deze hervaen door nogmaals op de toets te drukken. blue125

> De robotstofzuiger wordt nu geactiveerd en start het reinigingsproces. Na afloop van het reinigingsproces, of als de accu onder een bepaald laadniveau komt, rijdt de robotstofzuiger automatisch naar het basisstation om de accu op te laden. > Druk om het reinigingsproces te onderbreken op de toets Start/Pause. Druk nogmaals op de toets om de reiniging te hervaen. > Druk op de HOME-toets, om het reinigingsproces te beëindigen. De robotstofzuiger keert automatisch terug naar het basisstation om de accu op te laden. Neem bij elke reinigingsprocedure de veiligheidsinstructies in deze snelstartgids in acht.

5.3 Na het reinigingsproces

Het stofreservoir moet na elk reinigingsproces worden geleegd en gereinigd, omdat zich hier veel vuil en stof kan ophopen.

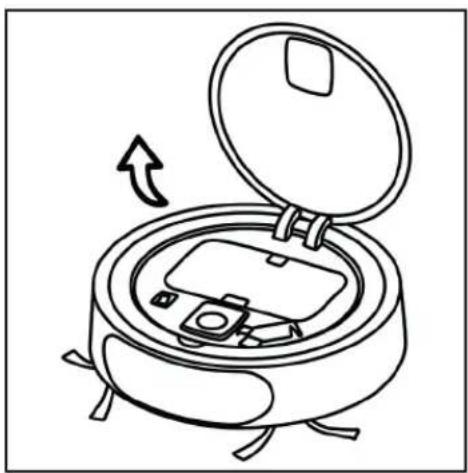

1. Open de bovenklep van de robotstofzuiger.126

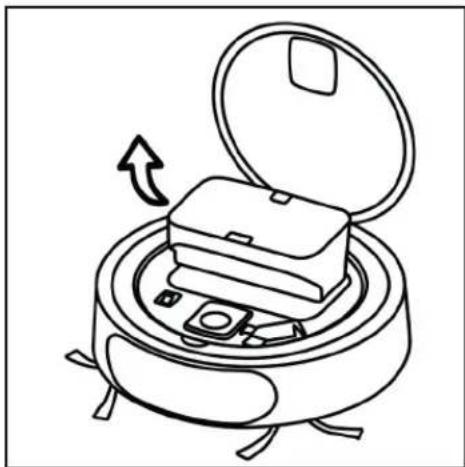

2. Druk aan de bovenzijde van het stofreservoir op de Vergrendeling, om deze te ontgrendelen. Verwijder het

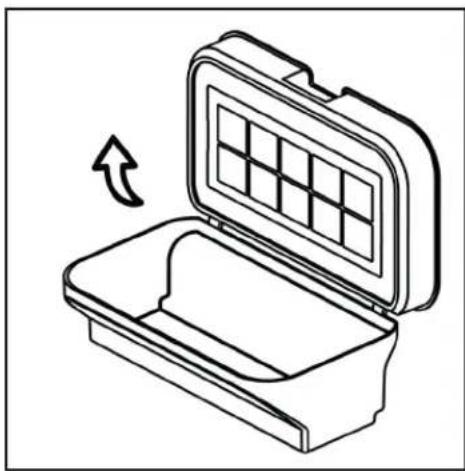

3. Open de bovenklep en verwijder vuil en stof uit het stofreservoir.127

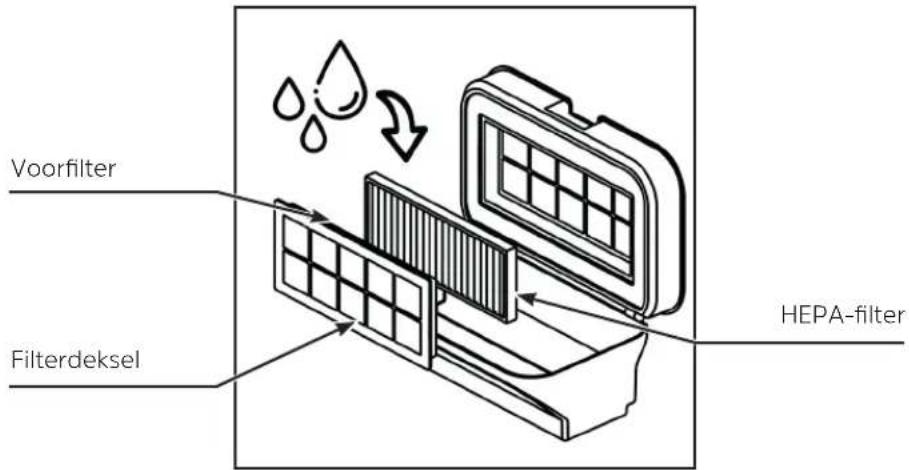

4. Reinig de filters en het stofreservoir voorzichtig onder stromend water. Laat alle onderdelen volledig drogen

alvorens ze in omgekeerde volgorde weer in elkaar te zeen en in de robotstofzuiger te monteren. Filterdeksel Voorfilter HEPA-filter De filterunit bestaat uit het filterdeksel, het voorfilter (schuim) en het HEPA-filter (papier). Bij de montage van het filtersysteem wordt eerst het voorfilter in het filterdeksel en vervolgens het HEPA-filter geplaatst. Vervang het filterdeksel met voorfilter en HEPA-filter in het deksel van het stofreservoir. Druk bij het plaatsen van het stofreservoir in de robotstofzuiger lichtjes op het stofreservoir tot deze hoorbaar op zijn plaats vastklikt.

5.4 Grondige reiniging van de robotstofzuiger

Wij adviseren om de robotstofzuiger na elk gebruik grondig te reinigen. Dit omvat de borstels aan de onderkant, de crashsensoren aan de onderkant en het sensorveld aan de voorkant.128

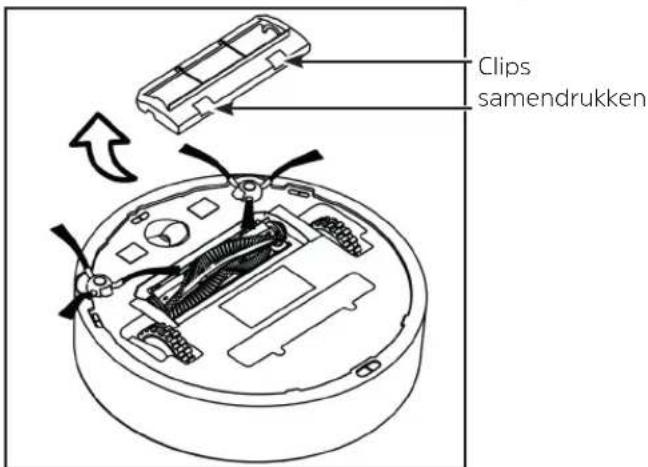

1. Verwijder de beschermkap van de hoofdborstel door de twee lipjes tegen elkaar te drukken.

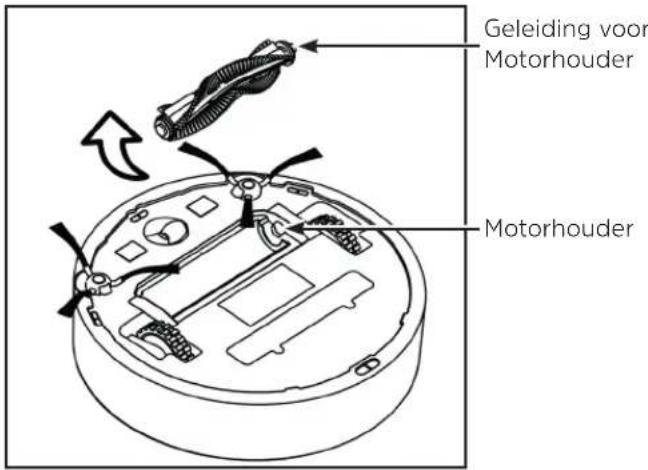

2. Verwijder de hoofdborstel. Let erop dat de motorhouder van de hoofdborstel zich aan de rechterkant bevindt.

Geleiding voor Motorhouder Motorhouder129

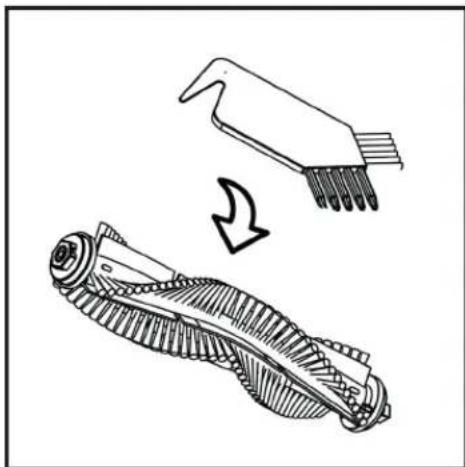

3. Reinig de hoofdborstel met de meegeleverde reinigingsborstel/reinigingsgereedschap. Verwijder alle haren die

zich rond de borstel hebben gewikkeld.

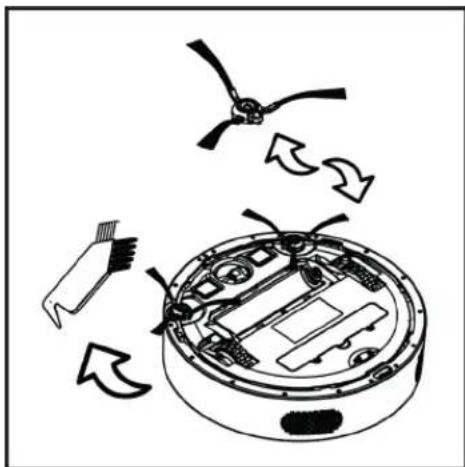

4. Vervang indien nodig de zijborstels. Deze worden bevestigd met een kruiskopschroef. Verwijder vuil en stof van

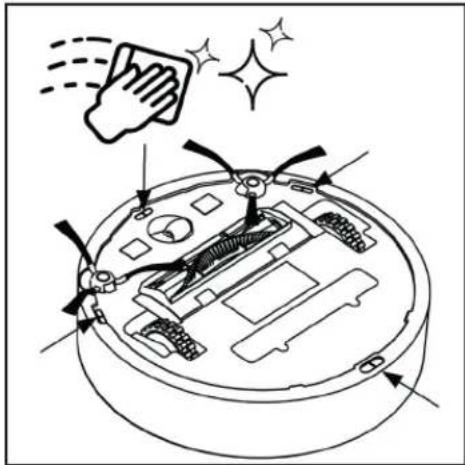

5. Reinig de crashsensoren aan de onderkant met een zachte, pluisvrije microvezeldoek.

6. Reinig het sensorveld aan de voorzijde met een zachte, pluisvrije microvezeldoek.131

6 Bediening met de TECHNIMAX-app Met de TECHNIMAX-app is het mogelijk om de robotstofzuiger met een smartphone te bedienen. U kunt de app ook gebruiken om no-go-zones te definiëren, waar de robotstofzuiger niet mag reinigen of op mag rijden. Om de TECHNIMAX SR1 te bedienen, activeert u zowel wifi als de Bluetooth-verbinding op uw smartphone. Volg de instructies in de app. Meer informatie over het gebruik van de TECHNIMAX-app is te vinden op de TechniSat homepage www.technisat.de. TECHNIMAX-app132

6.1 Een TECHNIMAX-gebruikersaccount aanmaken

> Open deze nadat u de TECHNIMAX-app op uw smartphone hebt gedownload en geïnstalleerd. Nu eerst een gebruikersaccount aanmaken. Als u nog geen account hee, tik dan u op Registreren. Voer in het volgende scherm uw e-mailadres en een wachtwoord in. Nadat u alle verplichte velden hebt ingevuld, druk dan op de toets Registreren. U ontvangt nu een e-mail met een registratielink. Tik op deze link om het registratieproces te voltooien. Ga dan terug naar de TECHNIMAX app en voer uw geregistreerde gegevens in. Tik dan op Aanmelden.133

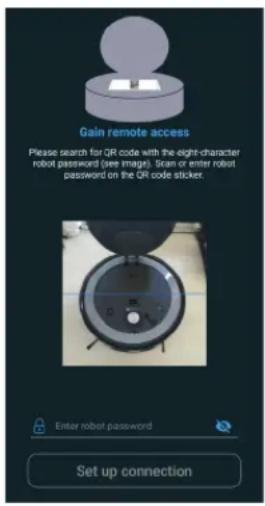

Nadat u bent ingelogd met uw TECHNIMAX gebruikersaccount, verschijnt het overzicht met uw ingelogde apparaten. Om een nieuwe TECHNIMAX SR1 te registreren, drukt u op de toets Nieuwe robot. Schakel om een nieuwe robot in te stellen zowel wifi als de Bluetooth-verbinding op uw telefoon in. De locatiegegevens moeten ook geactiveerd zijn. Volg de instructies in de gebruiksaanwijzing van de fabrikant van uw smartphone. Druk vervolgens op de toets Verbinden.134 Als dit nog niet gebeurd is, zet de TECHNIMAX SR1 dan aan met de aan/uit-knop en wacht tot deze volledig klaar is voor gebruik. Druk en houd de toets HOME en START/STOP bovenop minimaal 3 seconden ingedrukt, totdat een pieptoon klinkt en het wifi-symbool knippert. Druk vervolgens op het veld Doorgaan. Als de verbinding mislukt, let dan op de volgende punten: - Zet de robot uit en weer aan. - Wacht tot de rode pictogrammen op de robot zijn gedoofd. - Druk nogmaals 3 seconden op de twee toetsen op de robot. - Zorg ervoor dat de robot zich binnen 2 meter afstand bevindt. Als de verbinding nog steeds niet werkt, wordt u gevraagd om de verbinding via wifi te configureren. Nadat de verbinding 3 keer is verbroken, kan de verbinding via wifi tot stand worden gebracht. Tik op Start, wanneer daarom wordt verzocht. Er verschijnt een venster met de naam van het wifi- toegangspunt van uw TECHNIMAX SR1. Tik op de naam. Scan vervolgens de QR-code op de onderkant van het deksel. Een lijst met wifi-netwerken binnen het bereik wordt dan weergegeven. Selecteer hier het wifi-netwerk en voer het wachtwoord ervan in. De TECHNIMAX SR1 maakt nu verbinding met het wifi-netwerk en het wifi-pictogram brandt permanent.135

7 Storingshulp Hier vindt u de meest voorkomende storingen en hoe deze te verhelpen. In geval van een storing brandt een rode led in de vorm van een driehoek met een uitroepteken op de robotstofzuiger. Storing Mogelijke oorzaak Oplossen Hoofdborstel Hoofdborstel blokkeert of draait niet goed. Reinig de hoofdborstel van vuil, pluis of haar. Zuigmotor Iets blokkeert het zuigpad. Verwijder de hoofdborstel en het stofreservoir en eventuele obstructies. Accu op een kritisch laag niveau De accu is te zwak en de robot kan niet terug naar het basisstation om op te laden. Plaats de robot handmatig op het basisstation om hem op te laden. De accu wordt niet opgeladen (geen optische indicatie) Oplaadcontacten van robotstofzuiger en basisstation verontreinigd. Reinig de laadcontacten van de robotstofzuiger en het basisstation. Wiel vastgelopen Het wiel zit vast of draait niet goed. Reinig de wielen van vuil, pluizen of haren. Geen stofreservoir Het stofreservoir is niet of verkeerd geplaatst. Plaats het stofreservoir. Apparaat raakt de grond niet Robot is opgetild. Plaats de robot op de juiste manier op de vloer. Zijborstel blokkeert Zijborstel blokkeert of draait niet goed. Reinig de zijborstel van vuil, pluis of haar. Elektrisch probleem Interne sowarefout. Terugzeen naar de fabrieksinstelling (10 sec. Play/ Pause) ingedrukt houden. Firmware-update mislukt De verbinding is verbroken. Zorg voor een stabiele wifi-verbinding en download de firmware van de TECHNIMAX-app. Robot vastgelopen Robot is vastgelopen. Bevrijd de robot zodat deze weer vrij kan bewegen. Schokdemper Iets blokkeert de schokdemper. Controleer of de schokdemper vastzit en of deze kan worden bewogen.136

7.1 Fabrieksinstellingen

Als de TECHNIMAX SR1 niet naar behoren functioneert of als er een andere fout optreedt, dan kunt u zijn fabrieksinstellingen herstellen. LET OP: als de fabrieksinstellingen worden hersteld, worden alle opgeslagen gegevens gewist. > Druk en houd de START/PAUSE-toets minimaal 10 seconden lang vast. 10 seconden > Alle controlelampjes gaan 1-2 seconden uit. > De TECHNIMAX SR1 wordt opnieuw opgestart en alle controlelampjes gaan weer branden. Zet de TECHNIMAX SR1 vervolgens uit en weer aan met de aan/uit-knop. 8 Technische gegevens Kameroppervlak en looptijd tot 200 m² (looptijd tot 120 minuten op laagste stand) Ruimteafdekking (standaard testruimte volgens IEC 60312-3 versie 2010) >95% Reinigingssysteem 1 hoofdborstel, 2 zijborstels Stofcontainer 0,6 liter Filtersysteem Hepa-filter voor mensen met een allergie Klasse 13 met een filtercapaciteit tot 99,95%.137

Navigatie Lasernavigatie voor het in kaart brengen en het voorkomen van botsingen, rondombumper en valbeveiligingssensoren Indicaties LED-statusindicatie Communicatie Wifi en Bluetooth Frequenties wifi/Bluetooth 2.400 ~ 2.4835 GHz Zendvermogen wifi 17dBm@11b 14dBm@11g 13dBm@11n Zendvermogen Bluetooth Max. +10 dBm Accu Lithium-ion accu 14,6 V, 2600 mAh Oplaadcycli > 500 Voedingsadapter AC 100 - 240 V, 50/60 Hz DC 18 V, 1 A Beschermingsklasse IP20 Stroomverbruik In stand-by aan het laadstation: < 2 W In stand-by met accu: 1,5 W Tijdens gebruik, maximaal (kort, max. 3 sec.): ~192 W In gebruik, normaal: ~36 W Afmetingen Ø 34,6 cm, hoogte 9 cm Gewicht 3,5 kg Omgevingscondities bedrijfstemperatuur +10 °C – +40 °C Omgevingscondities opslagtemperatuur +5 °C – +50 °C Luchtvochtigheid tijdens gebruik 40% – 60% relatieve luchtvochtigheid Opslag luchtvochtigheid 20% – 75% relatieve luchtvochtigheid Artikelnummer TECHNIMAX SR1 0000/7030 EAN: 4019588070301138 Technical data of the delivered power adapter Manufacturer TechniSat Digital GmbH, TechniPark, D-54550 Daun/ Eifel Model identifier CZH024180100EUWH Input voltage AC 100 - 240 V Input AC frequency 50/60 Hz Output voltage DC 18,0 V Output current 1,0 A Output power 18,0 W Average active eciency 87,4 % Eciency at low load (10%) 82,9 % No-load power consumption 0,04 W 9 Opmerkingen139
