GEBRUIKSAANWIJZING GRP 90 Güde

Vertaling van de originele gebruiksaanwijzing Trilplaat

NEDERLANDS Graag instructies zorgvuldig doorlezen voordat u de machine in gebruik neemt.

NL Papieren filter slechts met perslucht schoonmake!

Nooit water gebruiken!

WAARSCHUWING: Het trillingsniveau verandert afhankelijk van het gebruik van het elektrische gereedschap en kan in sommige gezallen boven de in deze gebruiksaanwijzing aangegeven waarde liggen.

Het trillingspeil kan voor het vergelijkken van elektrische werktuigen met elkaar gebruikt worden

Hij is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Voor een precieze beoordeling van de trillingsbelasting dienen ook de tijden in aanmerking te worden geno men dat het apparaat uitgeschakeld is of weliswaar loopt, maar Niet in gebruik is. Hierdoor kan de trillingsbelasting voor de gehele werkruimte aanmerkelijk afnemen.

Stel extra verilgheidsmaatregelen vast voor de beveiliging van de gebruiker gegen het effect van trillingen, zoals bijvoorbeeld: onderhoud van elektrisch en inzetgereedschap, het warm honden van de handen en de organisa-tie van arbeitsprocessen.

Gebruik het apparaat pas nadat u de gebruiksaanwijzing gelezen en begrepen hebt. Maakt u zich met

de bedieningselementen en het juiste gebruik van het apparaat vertrouwd. Let op alle, in de gebruiksanaanjijing aangegeven, veiligheidsinstructies. Gedraagt u zich verantwoord gegen over andere Personen.

De bedienende persoon is verantwoordelijk voor ongevallen of gezaren gegenover derden.

Indien betreffende de aansluiting en het bedieren van het apparaat twijfels ontstaan, kutu zich tot de

klantendienst wenden.

Het apparaat mag slechts door personen gebruikt worden van 18aar of ouder. Uitzondering hierop is het gebruik door jeugdige Personen bij een beroepsopleiding ter verkrijging van vaardigheid en indien dit onder toezicht van een opleider plaats vindt.

Dit apparaat is Niet bestemd voor het gebruik door personen (inclusief kinderen) met beperkte fysieke, sensorische of geestelijkke bekwaamheden of met onvoldoende kennis en ervaring.

Op kinderen moet gelet worden dat zij nicht met het

apparaat spelen.

Voorgeschreveu Gebruik Van Het Systeem

De trilplaat is uitsluitend bedoeld voor het verdachten vankleinere tot middelgrote oppervlakken,kleine fundamenten, terrassen, voetpaden en inritten met de volgende materialen:

Zand, Grind, Steengruis, Split, Asfalt, Licht bindend gemengd materiaal

Met rubberen mat: Straatstenen, Bakstenen

De machine mag alleen gebruikt worden op bouwplaatsen, waar de gebruiksomstandigheden van de bouwplaats het gespaste gebruik van de machine toelaten.

Plaats het apparaat algijd op een vaste en vlakke ondergrond! Let erop, dat het apparaat tijdens het gebruik Niet kanfelt, weglijkdt of valt.

Houd altijd voldoende afstand tot bouwputranden en bermen.

Het apparaat mag Niet op een helling gebruikt worden.

Gebruik het apparaat Niet in een explosiegevaar- lijke omgeving waarin zich brandbare vloeistoffen, gassen of stoffen bevinden.

Het apparatus mag Niet in diepe sleuven (>1,5m) tunnels en holen gebruikt worden.

Het te bewerken gedeelte moet vrij zijn van elektrische kabels, gas- en waterleidingen, die door de trilling beschadigd können raken.

Bij Niet naleving van de bepalingen uit de algemeen geldende voorschriften, evenals van de bepalingen uit deze gebruiksaanwijzing, kan de producent voor schaden Niet aansprakelijk gesteld worden.

De machine mag alleen in een technisch deugdelijke toestand worden gebruikt met inachtneming van alle veiligheidsaanwijzingen.

Het gebruik van de machine vindtplaats na beoordeling en op eigen verantwoordelijkheid van de bediener.

Restrisico's

Ook bij een juist gebruik en opvolging van alle veiligheidsbepalingen hunnen nog restrisico's bestaan.

Brandgevaar!

Gebruik het apparaat nooit in de buurt vanlicht ontvlambare materialen.

Brandstof is Licht ontvlambaar:

Bewaar brandstof slechts in waarvoor goedgekeurd jerrycans.

Machineuitsluitendbuitenkentnietindebuurt van open vuur,resp.brandende sigaretten.

Motortank enkel met uitgeschakelde motor vullen. Tank voor het starten van de machine. Bij draaiende en/of warmer motormag Niet getankt of de tankdop geopend worden.

Laat het apparaat na gebruik ten minste 10 minutes lang afkoelen voordat brandstof worden bijgevuld.

Let op dat er geen brandstof gemorst worden, Indien brandstof overgelopen is, mag de motor Niet gestart worden Verwijder het apparaat van de verruilleplaats en vermijd willekeurige ontsteekpogingen tot de brandstoffdampen zijn verdampt..

Alle deksels wee vast op de brandstoftanks en brandstofbakken plaatsen.

Brandstoftank uitsluitend buiten leegmaken.

Risico van vergiftigng!

Uitlaatgassen, brandstoffen en smeerstoffen zijn giftig. Het inademen van uitlaatgassen kan dodelijk zich!

De machine Niet in een afgesloten ruimte gebruiken waar dat zich waarlijke koolmonoxidegassen können ophopen.

Explosiegevaar!!

Benzine en benzinedampen zijnlicht ontvlambaar, resp.explosief.

Gebruik het apparaat Niet in een explosiegevaarlijke omgeving waarin zich brandbare vloeistoffen, gassen of stoffen bevinden.

Motortank enkel met uitgeschakelde motor vullen. Bewaar geen brandstof in de omgeving van de machine.

Bewaar de machine nooit met benzine in de tank binnen een gebouw waar maybek benzinedampen met open vuur of vonden in aanraking kuren komen.

Gehoorbeschadigingen

Langer verwlijf in de directe omgeving van het draaiende apparaat kan tot gehoorbeschadigingen leiden. Draag oorbeschemers!

Knelgevaar

Handen en voeten op afstand houden van bewegende delen. Veiligheidsschoenen met stalen neuzen dragen!

Gezondheidsschaden, die het resultaat zijn van hand- en armtrillingen, indien het apparaat langerearend in gebruik is of indien Niet volgens de voorschriften worden gewerkt en onderhonden.

Vibratiedempingssystemen zijn geen gegarandeerde bescherming gegen zogenoemde „dode of witte vingers" of het carpale tunnel syndroom. Daarom要去 bij een regelmatig langdurig gebruik de toestand van vingers en handwortels nauwlettend gecontroleerd worden. Indien symptomen van de bovengenoemde zichken optreden, onmiddelijk een arts bezoeken. Om het risico van „dode of witte vingers" te verlagen,要去 u uw vingersijdens de werkzaamheden warm honden en regelmatig een pauze inlassen.

Verbrandingsgevaar!

Enkele machineonderdelen wordenijdens het gebruik zeer warm. Deze onderdelen, bijv. motor en geluidsdemper, Niet aanraken. Het aanraken van hete machineonderdelen kan tot verbrandingen leiden. Neem de waarschuwingen op het apparatus in acht.

Handelswijze in noodgeval

Tref deoodzakelijkmaatregelen om eerste hulp te verlenen, die met het letsel overeenkomt en vraag zo snel möglichk gekwalificierde medische hulp aan. Bescherm gewonde personen voor overig letsel en stel ze gerust. Indien u hulp vraagt, geef de volgende gegevens door: 1. Plaats van het ongeval, 2. Soort van het ongeval, 3. Aantal gewonden mensen, 4. Soort verwondingen

Veiligheidsadviezen

Waarschuwing

Lees alle veiligheidsinstructies en aanwijzingen.

Het Niet opvolgen van veiligheidsinstructies en aanwijzingen kan een elektrische schok, brand en/of zware letselsveroorzaken. Bewaar voor de toekomst alleveiligheidsinstructies en aanwijzingen.

Houd kinderen en overige personen tijdens het gebruik van elektrische werktuigen op afstand. De minimale verilgheidsafstand bedraagt 5m

Let erop dat andere Personen zich op een veilige af stand bevinden van deplaats waar u werk. Ledereen die de werkomgeving betreedt,要去 persoonlijke beschermende uitrusting dragen.

Het dragen van persoonlijke beschermende uitrustingen, zoals een stofmasker, veiligheidsschoenen met antislipzool, veiligheidshelm of gehoorbeschermer, afhankelijk van het type en het gebruik van het elektrische werktuig, verminder het risico van letsels

Controleer zorgvuldig de plaatssaar de machine worden gebruikt en verwijder alle voorwerpen die gegren en weggeslingerd+kunnen worden.

Gebrekkige verlichting/lichtomstandigheden bete

kenen een verhoogd veiligheidsrisico. Zorg bij het werken met de machine voor voldoende verlichting, resp. voor goede lichtomstandigheden.

Voor aanvang van het werk要去 de exploitant zich vertrouwd makeen met de werkomgeving. Tot de werkomgeving behoren bijv. obstakels in de werk- en verkeersomgeving, het draagvermogen van de bodem en hetoodzakelijk afzetten van de bouwplaats.

Voor een veilig bedrijf dient de gebruiker vertrouwd teijken met de functies en posities van de bedieningselementen en de indicatiemiddelen of tellers. Neem de pagina's met afbeeldingen in acht in het voorste gedeelte van deze handleiding.

Gebruik de machine enkel in perfecte staat. Voer voor elk gebruik een visuèle contrôle uit. Controleer in het bijzonder de veiligheidsinrichtingen, elektrische bedieningselementen, elektrische leidingen en schroefverbindingen op beschadigingen en een vaste zitting. Vervang eventuele beschadigde onderdelen voor der gestruik.

Het apparaat mag Niet gebruikt worden, als het beschadigd is of de beschemmingsinrichtingen defecten. Vervang versleten of beschadigde onderdelen.

Het is streng verboden de aan de machine engebrachte veiligheidsinrichtingen te demontee, het gebruksdoel te veranderen of vreemde schermingsinrichtingen aan te brengen.

Aan motor- en apparaatinstellenenogen geen wijzigingen doorgevoerd worden.

Gebruik bij de werkzaamheden met dit apparaat geen accessoires, behalte degene die door ons bedrijf wor-den aanbevolen. Anders kuren de be-diener of de in de omgeving aanwezige omstanders ernstig letsel oplopen of kan het apparaat worden beschadigd.

Mineralenolieproducten nicht met de huid,ogen en kleding in aanraking brengen.

Transport en opslag

Tijdens transport dient het apparaat gegen weg glijden en kantelen te worden geborgd.

Let er bij het transport op dat geen brandstof of olie kan uitlopen.

Bij het transporteren van de machine enkel de transportinrichtingen gebruiken.

Het draagvermögen moet geschikt zich voor het gewicht van het apparatusat.

Het is nicht toegestaan, om zich te bevinden of te werken onder hangende lasten.

Machine nicht direct na het uitschakelen in gesloten ruimten opslaan maat eerst buiten lately afkoelen.

Bewaar het apparaat in een droge ruimte.Bij langdurige opslag de machine slechts met lege tank bewaren.

Symbolen

Opgelet!

Waarschuwing voor hete oppervlakken! Verbrandingsgevaar!

Waarschuwing voor gevaarlijke elektrische spanning

Waarschuwing voor brandgevaarlijke stoffen

Let op dat er zich geen Personen in de gevarenomgeving ophouden. De minimale veiligheidsafstand bedraagt 5m

Voor verlaging van een letselrisico de gebruiksaanwijzing lezen.

Draag oorbeschemers!
Veiligheidsbril dragen!

Draag veiligheidshandschoenen!

Veiligheidsschoenen met stalen neuzen dragen!

Langzaam

Snel

Vór alle werkzaamheden aan het apparaat de motor uitschakelen.

Roken en open vuur verboden.

Waarschuwing voor struikelgevaar

Waarschuwing voor weggeslingerde onderdelen

Risico van vergiftiging!
Gebruik het apparaat enkel in de open lucht en nooit in gesloten of slecht geventeerde ruimten.

Knelgevaar

Bij het transporteren van de machine enkel de transportinrichtingen gebruiken.

Beschadigde en/of verwijderde elektrische of elektronische apparaten bij de daarvoor bestemde recyclingplaatsen afleveren

Oude olie milieuvriendelijk afvoeren.
Let er op dat er geen mineralenolieproducten in de grond terechtkommen.

CE Symbool

Gegarandeerd geluidsdrukniveau L_WA

Loodvrije benzine

Onderhoud

Vór alle werkzaamheden aan het apparaat de motor uitschakelen en de bougiestekkeruitnemen. Wacht tot het apparaat afgekoeld

is.

De machine, in het bijzonder de luchtseluven, algijd goed schoon houden. Nooit water op het apparaatlichaaam spuiten!

Kunststoffen nicht met oplosmiddelen, ontvlambare of giftige vloeistoffen schoonmaken. Voor het schoonmaken een vochtig doeke gebruiken.

Reparaties en werkzaamheden, die nicht in deze aanwijzing worden beschreiben, enkel door gekwalificierd personeel lately uitvoeren.

Gebruik alleén origineel toebehoren en originele onderdelen.

Voer voor elk gebruik een visuèle controleuit. Controller in het bijzonder de veiligheidsnrichtingen, elektrische bedieningselementen, elektrische leidingen en schroefverbindingen op beschadigingen en een vaste zitting.

Enkel een regelmatig onderhonden en een goed verzorgd apparaat kan een tot tevredenheid werkend hulpmiddel zich. Onderhoudsen verzorgingsfouten können tot onvooriene oncegvallen en letsels leiden. Bij behoefte vindt u de reserveonderdelenlijst op het internet onder www.guide.com.

Garantie

De garantieperiode is 12 maanden bij commercieel gebruik en 24 maanden voor eindgebruikers en begint met de datum van aankoop van het apparatusat.

De garantie heeft uitsluitend betrekking op onvolkomenheden die op materiaal- of productiefouten betrekking hebben. Bij een claim van een onvolkomenheid, in de zin van garantie, dient de originele aankoopfactuur met de aankoopdatum bijgesloten te worden.

Van garantie uitgesloten zijn verkeerd gebruik, zoals bijv. overbelasting van het apparaat, gebruik van geweld, beschadigingen door vreemde invloeden of door vreme de Voorwerpen. De Niet-naleving van gebruiks- en montageaanwijzingen en normale slijtage zich eveneens van garanties uitgesloten.

Belangrijke informatie voor klanten

Houd er rekening mee dat een retourzending, binnen of ook buiten de garantieperiode, principieel in de originele verpakking uitgevoerd zou要去en worden. Door deze maatregel worden onnodige transportschaden en hun vaak controversiele regelgevingen efectief vermeden. Enkel in de originele doos is uw apparaat optimaal beschermd en blijft daardoor een soepele verwerking gewaarborgd.

Service

Hebt u technische vragen? Een reclamatie? Hebt u reserveonderdelen of een gebruiksaanwijzing nodig? Op once website www.guede.com in helpen wij u snel en Niet-bureaucratisch verder. Help ons om u te helpen, a.u.b. Om uw apparaat in geval van reclamatie te kunnen identificeren hebben wij het serie+nummer evenals articikelnummer en productiejaar nodig.Deze gegevens vindt u op het typeplaatje.

Tel.: [phone] / 700-360

Fax: [phone]

E-Mail: [e-mail]

Inspectie- en onderhoudsschema

Reparaties en werkzaamheden, die nicht in deze aanwijzing worden beschreiben, enkel door gekwalificeerd personeel latent uitvoeren. Gebruik alleén origineel toebehoren en originele onderdelen.

Regelmatige onderhoudsperiode Vóör iedere inbedrijfne-ming		Na 1 maand of 20 bedrijfsuren	Na 3 maan-den of 50 bedrijfsuren	Na 6 maan-den of 100 bedrijfsuren	Na 200 be-drijfsuren
Motorolie	Controleren	✓
	Vervangen		✓
Excentriebolie Vervangen					✓
Benzineslang Uitlaatinstallatie Choke Startkoord	Controleren	✓
Luchtfilter	Schoonmaken			✓
	Vervangen			✓	✓
Brandstofffilter Schoonmaken					✓
Bougie	Controleren Schoonmaken			✓

Tip: Om een betrouwbare gebruiksgereedheid van de apparaat te waarborgen adviseren wij principieel een additief in de brandstof te gebruiken en bij een langere stilstand 2 tot 3x peraar proefdraien van de generatoruit te voeren.

Oplossen van problemen

Probleem	Oorzaak	Oplossing
De motor start nicht.	Brandstofkraan gesloten Overtuigt u zich	dat de brandstofkraan en de aan/uit-schakelaar op „ON" (AAN) staan.
	Onvoldoende brandstof Brandstof bijvullen
	Te zwak trekken aan het startkoord Trek	krachtiger aan het startkoord.
	Slechte brandstof, opslag+zonder leeg- maken van de benzinetank, onjuiste benzinesoort	Brandstoftank en carburateur leegma- ken, verse benzine bijvullen
	Bougie is verruild (koolresten op de electroden), afstand van elektroden is te groot	Bougie schoonmaken, type van de bou- gie controleren, eventueel bougie verni- euwen, afstand 0,6-0,8 mm instellen
	De bougie is nat van benzine (verzopen motor).	Bougie afdrogen en opnieuwplaatsen
	Te weinig olie in de motor Olie bijvullen
	Het apparaat staat nicht waterpas. Een te lage oliestand worden aangegeven.	Apparaat waterpas stellen
	Choke Niet bediend Choke bedieren
De motor loopt onru- stig.	Ontstekingsinstallatie nicht in orde Overtuigt	u zich dat de bougie juist is aangebrachte. Overtuigt u zich dat de bougiekabel zich op de bougie bevindt. Reinig de bougie en controllerer de juiste afstand van de elektroden.
	Onjuiste brandstof Overtuigt u zich dat de juiste brandstof werd gezruikt.

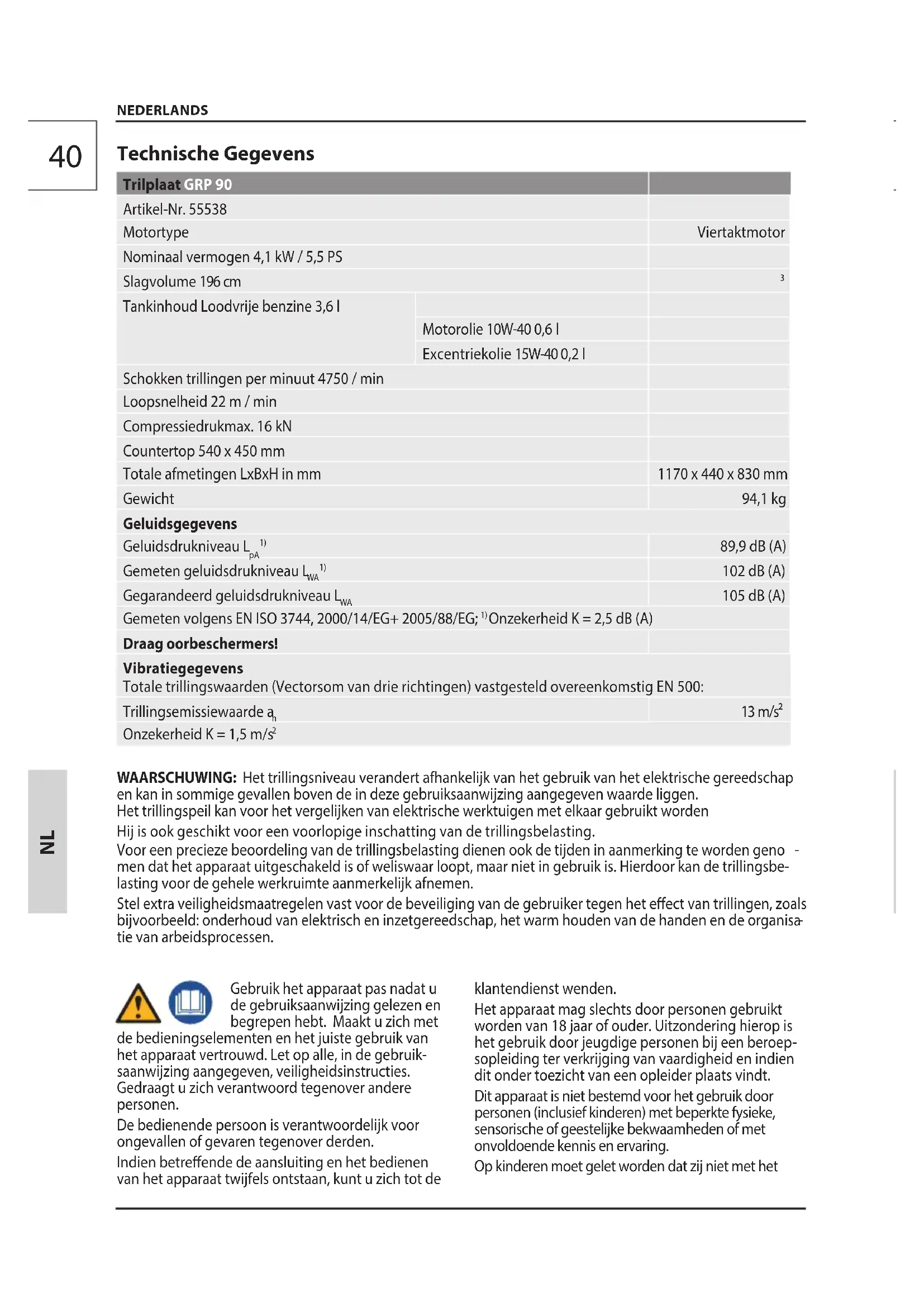

Technické udaje

Vertaling van de EG-Conformiteitverklaring

Hiermede verklaren wij, dat de genoemde machine, op grond van zijn ontwerp en bouwwijze, evenals de door ons in omloop gebrachte uitvoeringen, aan de desbeteffende fundamentele veiligheids- en gezondheidverordeningen van de EG-richtlijnen voldoen. Bij een Niet met ons overeengekomen wijziging aan het apparaat verliest deze verklaring haar geldigheid.
