Producttype	Warmtepistool (gasverwarming)
Merk	Qlima
Model	GFA1030E
Gebruik	Alleen buitenshuis
Elektrische voeding	230 V ~ 50 Hz
Gasvoeding	Propaan, butaan of LPG
Gasaansluiting	1/4" links (regelaar 700 mbar) of 3/8" links (regelaar 0-2 bar)
Max. inlaatdruk regelaar	690 kPa
Max. lengte gasslang	150 cm
Gasfles	Niet inbegrepen, moet geschikt zijn
Minimale ruimtevolume	Groter dan 100 m³
Vereiste ventilatie	25% open oppervlak, minimaal 250 cm² uitlaat
Veiligheidsafstand tot wanden	Minimaal 3 m (warmeluchtuitlaat)
Veiligheid	Veiligheidsthermostaat, veiligheidsklep, ontstekingselektrode, brandscherm
Ontsteking	Handmatig (piëzo-elektrische aansteker)
Functies	Gasverwarming en alleen ventilatie (zonder gas)
Reiniging	Zachte, vochtige doek, zeepwater; geen brandbare reinigingsmiddelen gebruiken
Periodiek onderhoud	Jaarlijkse controle door gekwalificeerde technicus; controle van slang, regelaar, elektrode, thermokoppel
Reparaties	Alleen door erkende specialist
Garantie	24 maanden vanaf aankoopdatum
Niet inbegrepen onderdelen	Gasslang, gasregelaar, gasfles
Norm	EN1596:1998/A1:2004
Gewicht	Niet gespecificeerd
Afmetingen	Niet gespecificeerd

Veelgestelde vragen - GFA1030E QLIMA

Hoe installeer ik de deflector op de GFA1030E verwarmer?

De deflector moet altijd aan de voorkant worden geplaatst om de vloer te beschermen. Haal het apparaat uit de doos, draai de twee schroeven van de deflector tegen de klok in, monteer de deflector zoals afgebeeld, draai vervolgens de twee schroeven met de klok mee.

Welk type gas gebruiken met de GFA1030E?

Gebruik alleen propaan, butaan of LPG (vloeibaar petroleumgas). Raadpleeg het typeplaatje op het apparaat ter bevestiging.

Hoe voer ik een gaslekkagetest uit?

Maak een zeepwateroplossing (1 deel vloeibaar afwasmiddel + 1 deel water). Breng dit aan op alle gasaansluitingen met een spuitfles of doek. Open de gastoevoer en controleer op bellen. Als er bellen verschijnen, draai de bevestigingen aan of neem contact op met uw dealer. Test nooit terwijl u rookt of met een vlam.

Wat te doen bij gaslucht?

Gaslucht is een signaal voor onmiddellijke actie. Schakel geen schakelaars in, gebruik geen telefoon, steek geen lucifers aan. Evacueer alle personen, sluit de afsluiter van de gasfles, bel de brandweer en uw gasleverancier vanaf een naburige telefoon. Blijf uit het gebied totdat het veilig wordt verklaard.

Hoe steek ik de GFA1030E verwarmer aan?

Draai de aan/uit-schakelaar naar stand I om de ventilator te starten. Druk op de knop van de gasklep en druk herhaaldelijk op de piëzo-elektrische aansteker tot de vlam brandt. Houd de knop ongeveer 10 seconden ingedrukt na het ontsteken. Als de verwarmer uitgaat bij loslaten, wacht dan een minuut en probeer opnieuw door langer ingedrukt te houden.

Hoe zet ik de verwarmer uit?

Sluit eerst de kraan van de gasfles. Laat de ventilator draaien tot de vlam volledig is gedoofd, zet dan de schakelaar op stand O (uit).

Wat zijn de belangrijke veiligheidsmaatregelen?

Nooit binnenshuis of in niet-geventileerde ruimtes gebruiken. Houd minimaal 3 m afstand van brandbare muren. Richt de warme luchtstroom niet op de gasfles. Bedek het apparaat niet tijdens gebruik. Houd kinderen en dieren op afstand. Bij harde wind, let op omvallen.

Hoe onderhoud ik de verwarmer?

Zorg ervoor dat het apparaat uit en koud is voordat u onderhoud uitvoert. Reinig de oppervlakken met een vochtige doek en zeepwater. Verwijder vuil uit de ventilatieopeningen met een stevige pijpenrager of perslucht. Geen brandbare of corrosieve reinigingsmiddelen gebruiken. Laat het apparaat minstens één keer per jaar controleren door een gekwalificeerde technicus.

Wat te doen als de motor niet werkt?

Controleer eerst de stroomtoevoer: test het stopcontact met een tester. Als de veiligheidsthermostaat is geactiveerd, wacht dan ongeveer een minuut en start opnieuw. Als het probleem aanhoudt, neem contact op met een gekwalificeerde technicus.

Wat is de garantietermijn van de GFA1030E?

Het apparaat heeft 24 maanden garantie vanaf aankoopdatum. De garantie dekt fabricage- of materiaalfouten, maar niet normaal slijtende onderdelen (filters, verwarmingselementen), schade door nalatigheid of niet-geautoriseerde reparaties. Bewaar de originele factuur.

GEBRUIKSAANWIJZING GFA1030E QLIMA

Gebruiksaanwijzingen

De kachel monteren

Bedrijf

Opslag

Reiniging en onderhoud

Problemen oplossen

Einde levensduur

Garantie bepalingen

INHOUDSOPGAVE

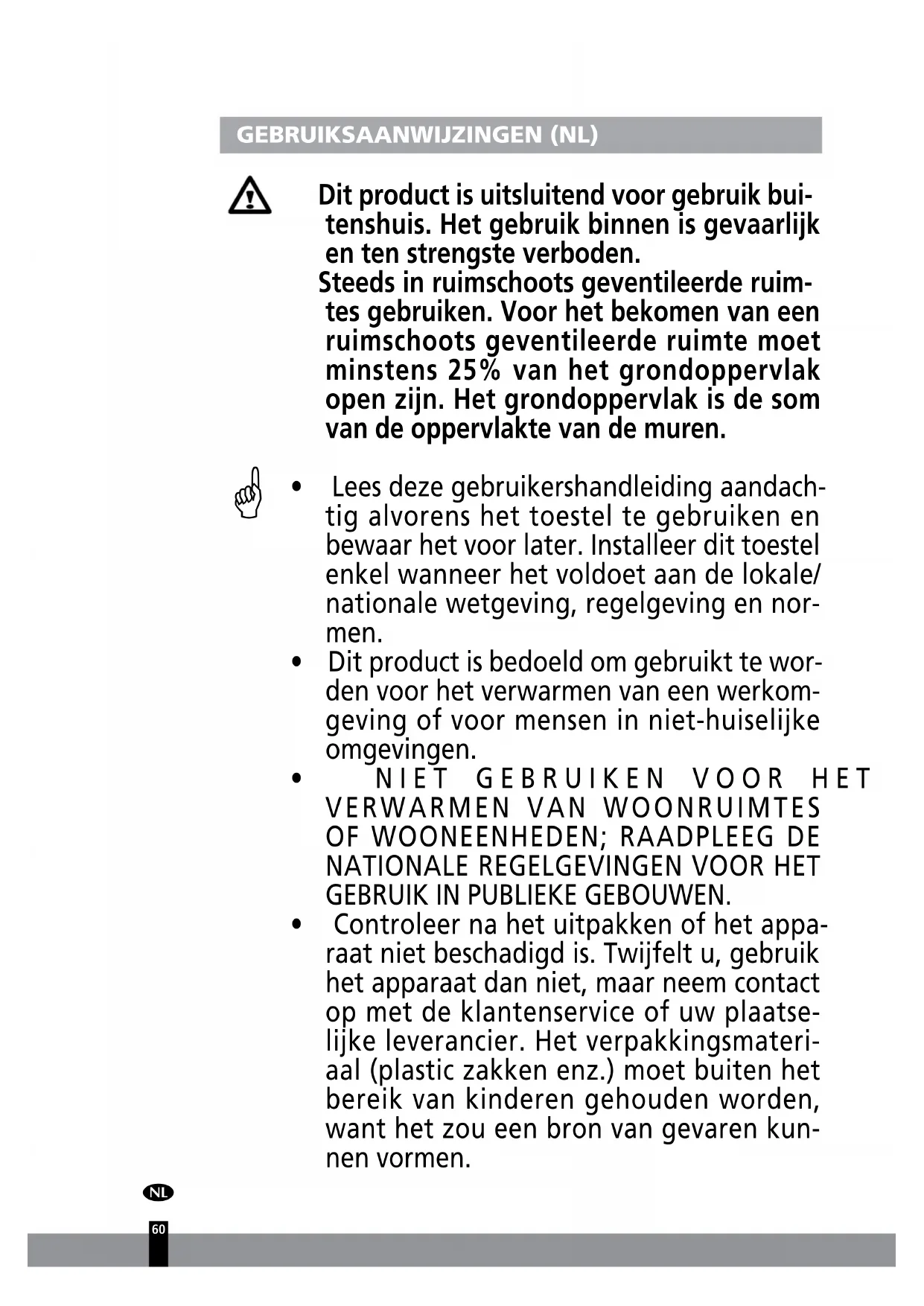

Dit product is uitsluitend voor gebruik buitenshuis. Het gebruik binnen is gevaarlijk en ten strengste verboden.

Steeds in ruimschoots geventileerde ruimtes gebruiken. Voor het bekomen van een ruimschoots geventileerde ruimte moet minstens 25% van het grondoppervlak open zijn. Het grondoppervlak is de som van de oppervlakte van de muren.

Lees deze gebruikershandleiding aandachtig alvorens het toestel te gebruiken en bewaar het voor later. Installeer dit toestel enkel wanneer het voldoet aan de lokale/nationale wetgeving, regelgeving en normen. - Dit product is bedoeld om gebruikt te worden voor het verwarmen van een werkomgeving of voor mensen in niet-huiselijke omgevingen. NIET GEBRUIKEN VOOR HET VERWARMEN VAN WOONRUIMTES OF WOONEENHEDEN; RAADPLEEG DE NATIONALE REGELGEVINGEN VOOR HET GEBRUIK IN PUBLIEKE GEBOUWEN. - Controleer na het uitpakken of het apparaat niet beschadigd is. Twijfelt u, gebruik het apparaat dan niet, maar neem contact op met de klantenservice of uw plaatselijke leverancier. Het verpakkingsmateriaal (plastic zakken enz.) moet buiten het bereik van kinderen gehouden worden, want het zou een bron van gevaar kunnen vormen.

• Aanpassingen aan het veiligheidssysteem zijn niet toegestaan.
• Deze verwarming is geconstrueerd conform de relevante teksten in de EN1596:1998/A1:2004 norm.
• Bewaar deze handleiding voor toekomstig gebruik.

WAARSCHUWINGEN

Lees de instructies voor installatie en gebruik. De installatie van dit toestel en de opslag van de gasfles moet gebeuren volgens de geldende regelgevingen. - Gebruik het toestel enkel voor de bestemde doeleinden. Ander gebruik kan leiden tot brandwonden, brand, explosie, ongeval, verstikking, koolmonoxidevergiftiging en/of elektrische schok enz. - De installatie moet volledig in overeenstemming zijn met lokale regelgeving, verordeningen en normen. - Controleer of de informatie aangegeven op het typeplaatje overeenkomt met uw situatie voor het toestel aan te sluiten. - Installeer het apparaat volgens de instructies beschreven in de paragraaf "installatie" van de gebruiksaanwijzing. - Het apparaat is vervaardigd volgens de CE veiligheidsnormen. Desondanks is, zoals bij elk verwarmingstoestel, voorzichtigheid geboden. BRANDGEVAAR! Gebruik het apparaat nooit op plaatsen waar ontvlambare en/of schadelijke gassen, producten of dampen aanwezig kunnen zijn, zoals uitlaatgassen, verfdampen, gordijnen, papier, kleding.

• Als het apparaat te dicht bij brandbare materialen staat, ontstaat er brandgevaar. Wees om veiligheidsredenen voorzichtig wanneer kinderen of dieren in de buurt van het apparaat zijn, zoals bij elk verwarmingstoestel, en verzeker dat kinderen zich steeds bewust zijn van de aanwezigheid van het apparaat.
• Dit toestel is niet geschikt voor gebruik door personen (inclusief kinderen) met verminderde fysische, motorische of mentale mogelijkheden, of het gebrek aan ervaring en kennis, behalve onder toezicht of wanneer ze uitleg betreffende het gebruik van het toestel hebben gekregen van een persoon verantwoordelijk voor hun veiligheid.
• Als de verwarming beschadigd is, zal hij hersteld worden door de fabrikant, zijn onderhoudsmonteur of personen met gelijkwaardige kwalificaties om gevaren te vermijden.
• Kinderen moeten onder toezicht staan, zodat ze zich niet met de machine kunnen spelen.
• Dek het toestel niet af om oververhitting te voorkomen.
• Het haardscherm van het apparaat is bedoeld om directe toegang tot verwarmingselementen te voorkomen en moet op zijn plaats zijn wanneer het apparaat in gebruik is.
• Steek geen objecten in de openingen van het apparaat.
• Het haardscherm biedt geen volledige bescherming tegen jonge kinderen en personen met beperkte mobiliteit.
• Dit apparaat kan worden gebruikt door kinderen ouder dan 12 jaar en door personen.

met fysieke, sensorische of verstandelijke beperkingen of gebrek aan ervaring of kennis als zij onder toezicht staan of instructies hebben gekregen over het veilig gebruik van het apparaat en de gevaren begrijpen die met het gebruik ervan samenhangen.

• Het schoonmaken en uitvoeren van ander onderhoud mag niet worden gedaan door kinderen zonder toezicht.
• Kinderen onder de 3 jaar mogen uitsluitend in de buurt komen onder voortdurend toezicht.
• Kinderen van 3 tot 8 jaar mogen het apparaat uitsluitend in- of uitschakelen als dit op de bedoelde wijze geplaatst of geïnstalleerd is en zij onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en begrijpen welke risico's er zijn.
• Kinderen van 3 tot 8 jaar mogen het apparaat niet aansluiten, instellen en schoonmaken of gebruikersonderhoud plegen.
• ATTENTIE - Sommige onderdelen van dit product kunnen erg heet worden en brandwonden veroorzaken. Er dient bijzonder voorzichtig gehandeld te worden als er kinderen en kwetsbare personen aanwezig zijn.
• Tijdens bedrijf en net na bedrijf zal het toestel extreem heet zijn. Raak het NOOIT aan tijdens bedrijf of net na bedrijf. Verplaats het toestel NOOIT tijdens deze momenten. Schakel het toestel uit wanneer het alleen

gelaten wordt.

• De verwarmer tijdens gebruik nooit bedekken of hinderen. Bij niet raadplegen en/of niet naleven van de regels, instructies en uitleg, zal de garantie niet langer geldig zijn en zal de fabrikant niet meer bijstaan in geval van schade aan het toestel en/of de omgeving onder garantie. Lees de instructies voor installatie en gebruik.
• De installatie van dit toestel en de opslag van de gasfles moeten gebeuren volgens de geldende regelgevingen. Bedek de ventilatieopeningen van de behuizing van de gasfles niet.
• Verplaats het toestel niet wanneer het in gebruik is.
• Sluit het ventiel aan de gasfles en/of de regelaar: a. voor het toestel te verplaatsen b. na gebruik
• De leiding of de flexibele slang moet binnen de voorgeschreven periodes vervangen worden.
• Gebruik enkel het type gas en de type fles gespecificeerd door de fabrikant. In het geval van sterke wind moet in het bijzonder aandacht geschonken worden aan het voorkomen van het omvervallen van het toestel. Laat herstellingen en/of onderhoud enkel uitvoeren door een erkende onderhoudsingenieur.
• Verzeker dat het juiste type gas gebruikt wordt en dat de gasflessen niet blootgesteld worden aan warmte of extreme ver

anderingen van temperatuur. Bewaar de gasflessen steeds in een koele, droge en donkere plaats.

• Gebruik steeds een geschikt en goedgekeurd lagedruk regelventiel. Contacteer de dealer in jouw buurt bij twijfel.

DE KACHEL MONTEREN

De fabrikant is niet verantwoordelijk voor schade of letsel wanneer er geen rekening wordt gehouden met de hierboven beschreven zaken.

GFA1015 INSTALLATIE VAN DE VLAMKERING - INLEIDING

Monteer, om uw vloer te beschermen, de vlamkering ALTIJD aan de uitlaat aan de voorkant van de kachel.

1. Neem de verwarming uit de doos. De vlamkering wordt onder de luchtuitlaat gemonteerd, zoals hieronder weergegeven door de pijl.

1. Draai de 2 schroeven van de vlamkering in tegenwijzerzin om ze los te zetten.

1. Installeer de vlamkering zoals hieronder weergegeven.
2. Draai de 2 schroeven in wijzerzin om ze vast te zetten.

1. Afgewerkte toestand.

GAS-VEREISTEN

Gebruik enkel propaan, butaan of LPG. Zie het klasse-label op het toestel.

• Het toestel vereist goedgekeurde gasslangen in lengtes van minder dan 150 cm en een gasregelaar. De montage van de slang en de regelaar moet conform de lokale normen gebeuren.
• De maximale inlaatdruk van de regelaar mag niet groter zijn dan 690 kPa.
• Gasaansluiting 1/4'' LH. Moet gebruikt worden met een drukregelaar met een uitlaatdruk van 700 mbar.
• Gasaansluiting 3/8"LH. Moet gebruikt worden met een drukregelaar met een uitlaatdruk van 0-2 bar.
• De installatie moet conform de lokale normen zijn; bij het niet aanwezig zijn van lokale normen, volgens de normen voor opslag en behandeling van vloeibaar gemaakte petroleumgassen.
• Een gedeukte, verroeste of beschadigde gasfles kan gevaarlijk zijn en moet gecontroleerd worden door een erkend, toegewijd gasspecialist.
• Gebruik nooit een gasfles met een beschadigde ventielaansluiting.
• De gasfles moet opgesteld worden zodat dampen worden aangezogen vanuit de fles. Verdraai nooit de flexibele leidingen en slangen. Sluit nooit een niet-geregelde gasfles aan.
• Verwijder de gasfles wanneer de verwarmer niet in gebruik is.

LEKTESTEN

Gasaansluitingen worden in de fabriek voor verzending getest op lekken. Een volledige test op dichtheid van de aansluitingen moet gebeuren voor installatie ter plaatse wegens mogelijk slecht behandelen tijdens verzending en/of installatie of vanwege een extreme druk uitgeoefend op de verwarmer. De verwarmer moet met een volle gasfles gecontroleerd worden.

1. Verzeker dat het veiligheidsventiel zich in de UIT positie bevindt.
2. Maak zeepsop van een deel vloeibare detergent en een deel water. De zeepsop kan aangebracht worden door middel van een sproeier, borstel of vod aan alle gasaansluitingen. Bij een lek zullen er zeepbellen verschijnen.

WAARSCHUWING: Rook nooit tijdens het uitvoeren van lektesten!

WAARSCHUWING: In geval van een gaslek mag het toestel niet gebruikt worden; wanneer het reeds in gebruik is, moet de gastoevoer afgesloten worden en moet het toestel geïnspecteerd en in orde gebracht worden alvorens het terug in gebruik genomen wordt.

1. Zet de gastoevoer AAN. Controleer alle aansluitingen met het zeepsop. Er mogen geen zeepbellen verschijnen.
2. In geval van een lek, sluit de gastoevoer af. Draai de lekkende aansluitingen aan, OPEN de gastoevoer en controleer opnieuw. Contacteer uw verdeler of gasleverancier voor assistentie wanneer de zeepbellen blijven verschijnen.

Merk op:

• De gasslang (QA1) wordt NIET meegeleverd met de verwarmer.
• De gasregelaar wordt NIET meegeleverd met de verwarmer.

• Sluit de regelaar aan op de gasfles (niet meegeleverd) volgens de montage-instructie die bij de gasregelaar en/of de gasfles is meegeleverd.

BEDRIJF

Merk op

Wanneer er net een nieuwe fles is aangesloten, wacht dan minstens één minuut om het gas in de leiding tot aan de waakvlam te laten stromen.

Wanneer de vlam per ongeluk uitgaat of door de wind wordt uitgeblazen, schakel dan de verwarmer uit en wacht ten minste 5 minuten om het aanwezige gas te laten verdwijnen alvorens opnieuw te ontsteken, om een mogelijke gasexplosie te vermijden.

WAARSCHUWINGEN

• Het volledige gassysteem, slang, regelaar, waakvlam en brander moeten voor gebruik op lekken gecontroleerd worden. Ten minste eenmaal per maand en telkens wanneer de gasfles wordt vervangen. Controleer de montage van de slang op tekenen van overmatige wrijving, insnijdingen of slijtage. Verdachte plaatsen moeten op lekken getest worden. Wanneer de slang lekt, moet deze vervangen worden door een nieuwe, conform de lokale norm. Wanneer de slang tekenen van scheurvorming, splitsing of andere aantasting vertoont, moet deze door een nieuwe slang, van dezelfde lengte en van een gelijkwaardige kwaliteit, vervangen worden.
• Houd steeds een droog chemisch blusapparaat in de buurt.
• Laat om veiligheidsredenen steeds een volledige uitschakeling van 5 minuten toe alvorens de verwarmer opnieuw aan te schakelen.
• Vervang de gasleiding/slang binnen het beschreven tijdsinterval.

Schakel de verwarmer uit. - Sluit het ventiel van de gasfles. - Koppel de regelaar af van de gasfles door de instructies te volgen die bij de regelaar zijn meegeleverd. - Vervang de gasfles. - Verzeker dat er geen vlam is. Enkel wanneer er geen vlam is: verwijder de stop of dichtingskap van het ventiel van de gasfles. - Controleer de aanwezigheid en de goede staat van de dichting voor het aansluiten van de regelaar op de gasfles. - Controleer of de dichting van de regelaar correct is aangesloten en zijn functie kan vervullen. Voer lektesten met zeepsop uit.

WAARSCHUWING: Vervang de gasfles enkel in een ruimschoots geventileerde omgeving, weg van mogelijke ontstekingsbronnen (kaars, sigaretten, andere vlamproducerende toestellen,...).

• Voor elke kW is een permanente ventilatie nodig van 25 cm², regelmatig verdeeld tussen hoge en lage plaatsen in de ruimte, met een minimum uitlaat van 250 cm².
• Richt de hete luchtstroom nooit op de gasfles.
• Gebruik de kachel nooit zonder zijn afdekking.
• Overschrijd 100 W/m³ vrije ruimte niet. Het minimale volume van de kamer moet groter zijn dan 100 m³.
• Hinder de in- of uitlaatgedeeltes van de kachel niet.
• Als de kachel gedurende een lange periode moet werken aan zijn maximale capaciteit, kan er mogelijk ijs gevormd worden op de gasfles. Dit is het gevolg van overmatig gasverbruik. De gasfles mag om deze reden, of om elke andere reden, niet verwarmd worden. Gebruik om dit effect te vermijden of te verminderen een grote gasfles of twee gasflessen aan elkaar gekoppeld (afb. 1).
• Gebruik de kachel niet in kelders, souterrains of in kamers onder de begane grond.
• Draai na gebruik de kraan van de gasfles dicht.
• Bij het vervangen van de gasfles moeten de veiligheidsregels steeds gevolgd worden, weg van elke mogelijke ontstekingsbron.
• De brander moet geplaatst worden op een plek zonder brandgevaar, de hete luchtuitlaat moet ten minste 3 m van brandbare muren of plafonds verwijderd zijn en mag nooit in de richting van de gasfles gericht worden.
• Contacteer je dealer bij twijfel.

INSTALLATIE

1. Sluit de kachel aan op een geschikt stopcontact/230V~50Hz.
2. Verzeker dat de machine correct geaard is.
3. Koppel de gastoevoerslang aan op de gasdrukregelaar en sluit de regelaar aan op een geschikte LPG-fles.
4. Open de kraan van de gasfles en controleer de toevoerslang en aansluitingen op gaslekken. Voor deze operatie wordt aanbevolen om een geschikte lekdetector te gebruiken.

GEBRUIKSAANWIJZING

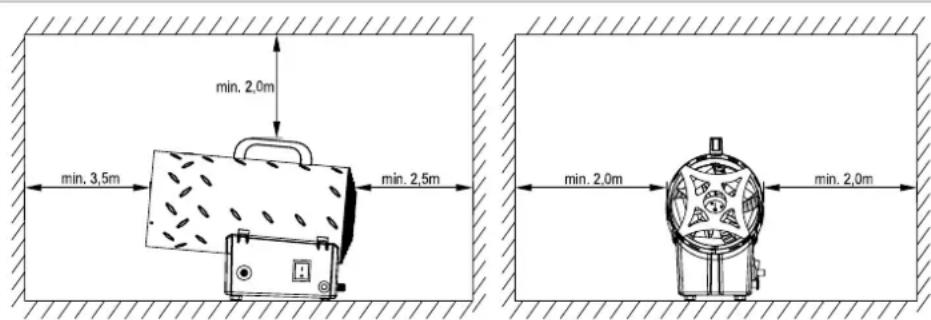

VOORBEREIDING VOOR WERKING

1. Controleer de kachel op mogelijke beschadigingen door het transport.
2. Sluit de slang en de regeleenheid aan op de LPG-fles.
3. Open de gaskraan van de fles en controleer alle gasaansluitingen met een oplossing van zeep en water.
4. Steek het netsnoer in een goed geaard 220V~ 50Hz stopcontact.

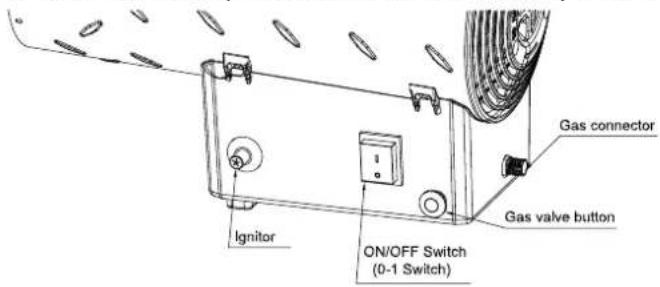

ONTSTEKING / Handmatige ontsteking

a. Draai de voedingsschakelaar naar positie I en controleer dat de ventilator juist begint te draaien. b. Druk op de knop van de gasklep en druk herhaaldelijk op de piëzo-elektrische aansteker totdat de vlammen aan zijn. c. Houd wanneer de vlammen aan zijn de knop van de klep gedurende ongeveer 10 seconden ingedrukt. Wacht indien de vlammen uitgaan wanneer de knop wordt losgelaten een minuut en herhaal de startprocedure en houd daarna de knop langer ingedrukt. d. Neem contact op met uw leverancier als het probleem zich blijft voordoen.

OPGELET: Verzeker bij een moeilijke of onregelmatige ontsteking dat voordat de ontstekingsprocedure herhaald wordt de ventilator niet vergrendeld is en de luchtinlaat en -uitlaat vrij is!

UITSCHAKELEN

Sluit de klep van de gasfles om de kachel te stoppen. Laat de ventilator draaien totdat de vlam dooft en zet daarna de schakelaar van de ventilator op positie O.

AIR CONDITIONING

a. De kachel kan ook gebruikt worden als een ventilator. b. Verwijder in dit geval de gastoevoerslang en steek de stekker van de kachel in een geschikt stopcontact. c. Zet de schakelaar van de ventilator in positie I.

1. De kachel niet gebruiken voor het verwarmen van woonruimtes.
2. Niet gebruiken in niet-geventileerde ruimtes.
3. De stroom van de verbrandings- en ventilatielucht mag niet gehinderd worden.
4. Er moet voldoende ventilatielucht geleverd worden om te voldoen aan de vereisten van de verbrandingslucht van de kachel die gebruikt worden.
5. Een tekort aan voldoende ventilatielucht zal leiden tot onjuiste verbranding.
6. Onjuiste verbranding kan leiden tot koolmonoxidevergiftiging met ernstige verwondingen of de dood tot gevolg. Symptomen van koolmonoxidevergiftiging zijn hoofdpijn, duizeligheid en moeilijke ademhaling.

GASREUK

Er worden aan LP-gas en aardgas odorant toegevoegd specifiek voor de detectie van gaslekken. In het geval van een gaslek zou u het gas kunnen ruiken. Omdat propaan (LP) zwaarder dan lucht is, zou zich bij de vloer gasreuk kunnen bevinden. ELKE GASREUK IS UW SIGNAAL OM ONMIDDELLIJK ACTIE TE

ONDERNEMEN!

1. Voer geen handelingen uit die het gas zouden kunnen ontsteken. Bedien geen elektrische schakelaars. Trek niet aan netsnoeren of verlengsnoeren. Ontsteek geen lucifers of andere vlammen. Gebruik uw telefoon niet.
2. Laat iedereen onmiddellijk het gebouw en de omgeving verlaten.
3. Sluit alle propaan (LP) gasflessen of toevoerkleppen van brandstofflessen.
4. Propaangas (LP) is zwaarder dan lucht en kan in lage gebieden ophopen. Blijf uit lager gelegen gebieden wanneer u een propaanlek vermoedt.
5. Gebruik de telefoon van uw buren en bel uw gasleverancier en de brandweer. Blijf uit het gebouw of de omgeving.
6. Blijf uit het gebouw of de omgeving totdat deze veilig verklaard zijn door de brandweermannen en uw gasleverancier.
7. Laat TEN SLOTTE de onderhoudstechnieker van uw gasleverancier en de brandweermannen controleren op ontsnapt gas. Laat hen het gebouw en de omgeving verluchten vooraleer u terugkeert. Gepast opgeleide onderhoudsmedewerkers moeten lekken repareren, controleren op andere lekken en daarna het apparaat voor u opnieuw starten.

ONDERHOUD

1. De reparatie- of onderhoudsoperaties mogen enkel uitgevoerd worden door gekwalificeerd personeel.
2. De eenheid moet ten minste een keer per jaar gecontroleerd worden door een gekwalificeerd technicus.
3. Controleer regelmatig de toestand van de gasslang en de gasdrukregelaar. Gebruik enkel originele onderdelen als deze moeten vervangen worden.
4. Vooraleer gestart wordt met onderhoudswerken aan de kachel moet deze afgekoppeld worden van zowel de gas- als de elektrische voeding.
5. Als de eenheid gedurende lange tijd niet gebruikt werd, adviseren we dat een technicus een algemene controle uitvoert voor gebruik. Het is belangrijk om het volgende te controleren: a) Controleer periodiek de toestand van de gastoevoerslang en gebruik, indien deze vervangen moeten worden, enkel originele vervangonderdelen. b) Controleer de positie van de startelektrode (zie afbeelding 1).

Afbeelding 1

c) Controleer de aansluitingen van de veiligheidsthermostaat en het thermokoppel: deze moeten altijd proper zijn. Reinig indien nodig de schoepen van de ventilator en de binnenkant van de kachel met perslucht.

OPSLAG

• Verzeker dat de verwarming in de UIT-positie staat.
• Sluit steeds het ventiel van de gascilinder na gebruik of bij een storing. Koppel de gasfles los van de gaskachel.
• Bewaar de gasfles in een goed geventileerde kamer. Plaats ze ver weg van brandbare, explosieve of hittematerialen en liefst niet in huis. Bijkomend

Mag nooit bewaard worden in de kelder of op zolder.

• De gasfles moet buiten het bereik van kinderen opgeslagen worden.
• Een afgekoppelde gasfles moet voorzien zijn van stevig ingedraaide stoppen en mag niet in een garage of een andere afgesloten omgeving opgeslagen worden. Enkel opslaan in een geventileerde omgeving.
• De opslag van de verwarmer binnenshuis is enkel toegestaan wanneer de gasfles afgekoppeld en van de verwarmer verwijderd is.
• Controleer de dichtheid van het gasventiel en controleer op beschadigingen. Laat het, bij een vermoeden van beschadiging, vervangen door uw gasleverancier.
• Sla een vloeibare gasfles nooit op in een kelder of op plaatsen zonder voldoende luchtventilatie.

REINIGING EN ONDERHOUD

Waarschuwing: Verzeker dat de verwarmer in de UIT-positie staat en afgekoeld is!

• Veeg de poeder gecoate oppervlakken met een zachte, vochtige doek en water en zeep.
• Verwijder vuil, spinnen en andere insectennesten uit de ventilatieopening van de behuizing van de gasfles, regelcompartiment, brander en openingen voor circulatielucht van de verwarmer met leidingreiniger of perslucht om het toestel proper en veilig voor gebruik te houden. Maak nooit doorgangen of andere openingen vrij met tandenstokers of ander materiaal dat zal afbreken en de doorgangen zal blokkeren.

PROBLEMEN OPLOSSEN

Volg deze tips en u zal de onderhoudsdienst niet moeten contacteren.

PROBLEEM OORZAKEN OPLOSSINGEN
De motor werkt nicht	Geen elektrische voed ing	Controler het aansluitpane- el met een tester.
	De veiligheidsthermo- staat is aan	Wacht ongeveer een minuut en start opnieuw.
De motor werkt maar de brander ontsteekt Niet en na enkele seconden stopt de kachel	De kraan van de ga-sfles staaticht.	Zet de gaskraan open.
	De gasfles is leeg Gebruik een nieuwe fles.
	Het spreolestuk is geblokkeerd	Verwijder het spreolestuk en reinig het.
	Het magneetventiel van de gasklep is Niet open	Controler dat het magneet-ventiel werkt.
	Er is geen vonk Controler de positie van de elektrode.
De brander ontsteekt maar stoot na enkele seconden	Geen verbinding met het aardingssystem	Controleer en sluit juist aan.
	Fout in de verbindingCUSussen de sensor en deveiligheidsuitrusting	Controleer en sluit juist aan.
	Foutieve veriligeidsui-trusting	Vervang de veriligeidsuitru-sting.
De kachel stopt tij-dens werkung	Overmatige gastoe-voer	Controleer de gasdrukregelaar en verrang deze indien nodig.
	Onvoldoende luchtto-ivoer	Controleer dat de motor goed werkt.
	Onvoldoende gastoe-voer vanwege ijsvor-ming op de gasfles	Controleer en gebruik een groter gasfles of twee met elkaar verbonden flessen.

EINDE LEVENSDUUR

Als besloten wordt de gaskachel niet meer te gebruiken, wordt aanbevolen de gasfles af te koppelen. Koppel ook de rubber slang af. Wanneer kinderen met de kachel spelen, verzeker dan dat gevaarlijke onderdelen verwijderd zijn.

Dump nooit biologisch niet-afbreekbare producten in de natuur, maar verwijder ze volgens de huidige nationale wetgeving. Op het einde van zijn levensduur kan dit product niet verwijderd worden als huiselijk afval. Het moet naar een plaats voor opvang van geschaden afvalverwerking gebracht worden of naar een dealer die deze dienst levert.

Het afzonderlijk verwijderen van huishoudtoestellen vermijdt mogelijke negatieve gevolgen voor het milieu en de gezondheid die voortvloeien uit ongepast verwijderen en laat toe de bestanddelen te recupereren en zo aanzienlijke besparingen in energie en grondstoffen te realiseren. Als herinnering aan de noodzaak tot het afzonderlijk verwijderen van huishoudtoestellen

GARANTIEBEPALINGEN

Dit toestel wordt geleverd met een garantieperiode van 24 maanden, te beginnen op de datum van aankoop. Alle defecten aan materialen en montage zullen gedurende deze periode gratis hersteld of vervangen worden. De volgende regels zijn van toepassing:

1. We wijzen expliciet alle verdere schuldvorderingen af, inclusief schuldvorderingen voor neven- en/of gevolgschade.
2. Herstellingen aan of vervanging van onderdelen tijdens de garantieperiode zullen niet leiden tot verlenging van de garantieperiode.
3. De garantie is niet meer geldig wanneer er veranderingen aangebracht zijn, er niet-originele onderdelen gebruikt zijn of wanneer er herstellingen door derde partijen uitgevoerd zijn.
4. Onderdelen die onderhevig zijn aan normale slijtage, zoals filters, batterijen, lampen en verwarmingselementen, vallen niet onder de garantie.
5. De garantie is enkel geldig wanneer je de originele, gedateerde aankoopfactuur kunt voorleggen en als er geen veranderingen zijn aangebracht.
6. De garantie dekt geen schade veroorzaakt door verwaarlozing en/of door acties die afwijken van deze in dit instructieboekje.
7. Transportkosten en de risico's verbonden aan het transport van het toestel of onderdelen van het toestel zijn steeds voor rekening van de koper.
8. Schade veroorzaakt door gebruik van niet geschikte reserveonderdelen wordt niet gedekt door de garantie.

Om onnodige kosten te voorkomen, herinneren we eraan de gebruiksaanwijzing steeds grondig door te nemen. Wanneer deze aanwijzingen geen oplossing bieden, breng het toestel dan naar je dealer voor herstelling.

www.Qlima.com
